Лучковая и шлифовальная пилы своими руками: дешево и лучше, чем покупной инструмент

Выбор по назначению

Кроме учета основных разновидностей пил, выбор ножовки по дереву должен осуществляться по запросу под определенный вид работ:

1. Размашная для продольного пиления;
2. Поперечная хорошо справляется с древесиной поперек расположения волокон;
3. Шиповая для вырезания пазов, шипов и технологических углублений в изделиях;
4. Выкружная для выпиливания отверстий разной формы;
5. Складная ножовка по дереву

Эти виды ножовок по дереву обобщают приведенные выше модели инструмента. Выбор следует осуществлять по основному назначению, для чего приобретается выбираемый вид инструмента. Для домашнего хозяйства целесообразно приобрести пилу со сменными полотнами или иметь в арсенале несколько ножовок разного вида .

Как же определиться

Такое количество новой информации непросто применить на практике, потому мы дадим вам несколько советов, как последовательно выбрать подходящую пилу.

1. Первый фактор, который надо участь – какой распиливаемый материал пойдет в работу и каково желаемое качество среза. Плотники, работающие с небольшими деревянными изделиями, выбирают мелкие пилы с коротким полотном. Для столяра лучше использовать крупные зубья и полотно – этому мастеру не требуется высокая точность работы, в приоритете скорость. Ножовка садовая складная идеально подойдет дачникам, которые будут только прорезывать деревья и кустарники.
2. Частота применения. Определите, как часто вам придется работать с инструментом. Если потребность возникает редко, возьмите пилу с калеными зубьями, если часто и будет возникать необходимость в заточке – из обычной стали.
3. Качество стали должно быть высоким для инструмента с любой периодичностью использования. Чем выше класс металла, тем качественнее изделие. Перед покупкой возьмите инструмент в руки и аккуратно согните полотно до 45 0 . Хороший металл упругий и при отпускании конца пилы восстановит свою форму, не сместив центральной оси. Заметили отклонение – верните ножовку продавцу.
4. Цена в данном случае – гарант качества. Конечно, при условии, что продавец честный и не предлагает вам подделку. Хорошее изделие не может стоить дешево. Выбирайте в среднем ценовом диапазоне, если позволяет кошелек – не поскупитесь на дорогую пилу. Выберите производителя по рейтингу доверия и отдайте предпочтение его продукции в магазине. В большинстве случаев такая тактика позволяет избежать покупки непонятно чего вместо хорошего инструмента.
5. Возьмите ножовочный инструмент в руку. Вам должно быть комфортно держать его. Материалом изготовления может выступать цельный пластик с прорезиненной ручкой.

Придерживаясь этих простых правил вы без труда выберете подходящую для ваших потребностей ножовку по дереву.

Предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.

Ручная пила своими руками

Если грамотно заменить обычный бензиновый мотор пилы на сильные руки, можно получить компактный и универсальный инструмент для резки дров или обрезки деревьев. Далее мы расскажем о том, как сделать ручную пилу из цепи от бензопилы.

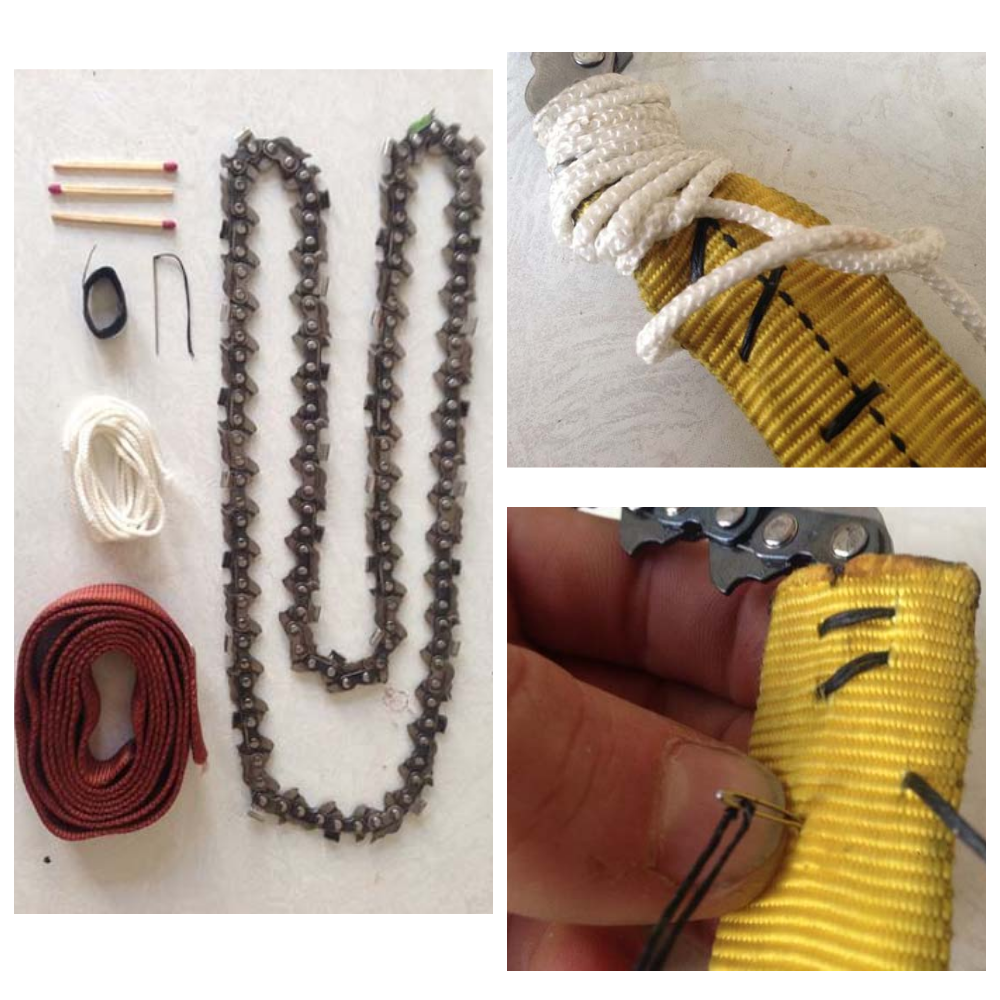

Для того, чтобы сделать такое приспособление вам понадобится:

Прежде всего, нужно разрезать цепь. Необходимо начать с разрезания одного звена цепи, чтобы разорвать петлю. Цепная пила создана из закаленной инструментальной стали, поэтому разрезать ее будет нелегко. На такой цепи отсутствует соединительное звено, поэтому просто рассоединить цепь не получится. Можно воспользоваться ленточной пилой. В случае отсутствия такого станка, нужно вооружиться напильником или абразивным диском. Конечно, такая работа займет приличное количество времени.

Далее нужно пришить ручки самодельной ручной пилы при помощи вощеной льняной нити. Прошивать вокруг цепи нужно наиболее плотно, чтобы она не выскальзывала из лямки. Стоит обернуть второй край лямки вокруг кисти, для формирования довольно большой петли для вашей руки.

Следующим шагом является оборачивание ручек нейлоновым шнуром. К сожалению, льняная нить не является настолько прочной, чтобы удержать цепь при длительном использовании, поэтому края лямок также стоит надежно зафиксировать нейлоновым шнуром. Можно воспользоваться методом шкотового узла в целях сохранения плотной намотки шнура по всей длине обертки.

Сегодня вы узнали о том, что такое ручная пила по дереву. Цена ее зависит от функциональности и компании-изготовителя.

Конструктивные особенности

Производители современного инструмента предлагают большое многообразие лучковых пил.Основными отличиями таких конструкций являются:

• форма и материал рамки;
• размеры пилы;
• конструкция натяжного устройства;
• длина полотна, которое может устанавливаться в пилу.

Основным элементом, который определяет устройство лучковой пилы, является рамка. Для современных пил они изготавливаются из стального профиля. Обычно ему придают форму неправильной трапеции с закруглёнными углами. Её стараются подбирать из соображений эргономики

Особое внимание уделяется конфигурации ручки, которая устанавливается на более длинной стороне трапеции. Для её изготовления используют различные материалы (пластик или прочную резину). В некоторых конструкциях, особенно в самодельных, применяют деревянный каркас

Величина основания трапеции зависит от размера полотна, которое планируется использовать. В современных пилах длина полотна имеет три стандарта: самый маленький размер – 350 мм, средний -530 мм, самый большой – 760 мм. Каждое полотно подразделяется по ширине и форме имеющихся зубьев. От этого зависит область его применения. Например, широкое менее манёвренное и его используют для продольного или поперечного распила. Узким удобнее делать фигурные вырезки и осуществлять распил по заранее заданной кривой. Строение зубьев также влияет на характер и качество получаемого среза

В некоторых конструкциях, особенно в самодельных, применяют деревянный каркас. Величина основания трапеции зависит от размера полотна, которое планируется использовать. В современных пилах длина полотна имеет три стандарта: самый маленький размер – 350 мм, средний -530 мм, самый большой – 760 мм. Каждое полотно подразделяется по ширине и форме имеющихся зубьев. От этого зависит область его применения. Например, широкое менее манёвренное и его используют для продольного или поперечного распила. Узким удобнее делать фигурные вырезки и осуществлять распил по заранее заданной кривой. Строение зубьев также влияет на характер и качество получаемого среза.

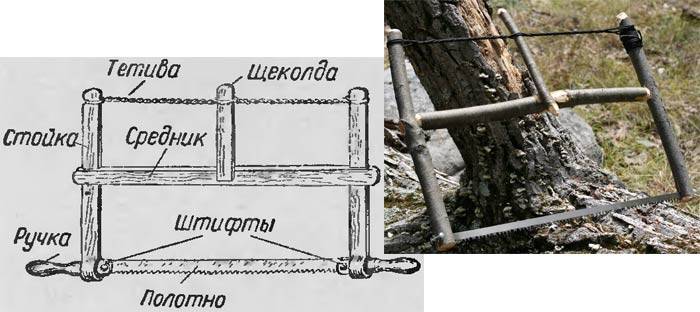

В современных пилам наибольшее распространение получили два устройства для натяжения установленного полотна. В первом случае используется специальный эксцентрик, закреплённый на ручке. Натяжение происходит в результате изменения угла наклона ручки по отношению к продольной оси всей пилы. Увеличение этого угла приводит к более сильному натяжению. Во второй конструкции предусмотрен винтовой механизм. В процессе закручивания гайки происходит постепенное натяжение.В более ранних изделиях применялась другая конструкция лучковой пилы. Основными её элементами были:

• две стойки,которые устанавливались вертикально по отношению к направлению движения;
• средняя рейка для придания конструкции большей жёсткости;
• тетива, скреплявшая верхушки реек;
• щеколда, закреплённая в середине тетивы и средней рейки;
• две ручки, расположенные с обоих краёв с элементами крепления полотна.

Такую конструкцию обычно делали из дерева. Для крепежа установленной пилы применялись съёмные шплинты или так называемые барашковые винты.

Топ-5 в соотношении цены и надежности

Модельный ряд «лучков» несомненно большой, однако есть марки и виды, занимающие лидирующие положения. Рассмотрим лучшие их лучших, имеющие высокий рейтинг среди отзывов покупателей.

BAHCO 10-30-51

Лучковая пила с одной ручкой. Характеристики имеет просто потрясающие. При небольшом весе, 900 грамм, она может быть использована для разнообразных работ. Но главное ее предназначение — обработка сухой древесины. Пильное полотно в длину достигает 76 см и имеет трехгранные зубья. У инструмента удобная ручка, благодаря которой рука мастера не будет скользить, работа идет быстро, без задержек.

Fiskars 1000615 (124810)

Финская компания Fiskars выпускает пилы исключительно качественные. Пила сделана в форме выкружной трапеции, т.к. достаточно длинная (70 см). Это устройство необходимо для дома, т.к., во-первых, имеет небольшой вес (770 грамм), во-вторых, есть «кремлевские» зубцы, которые чередуются с обычными, поэтому можно пилить как вперед, так и назад. А также у прибора очень удобная ручка, благодаря которой мастер не устает от работ. Основное назначение — это разрезание толстых веток и небольших стволов деревьев.

Stanley Pro 760

760 мм — полотно лучковой пилы, благодаря которому можно подрезать ветки кустов и небольших деревьев. Вес устройства составляет 250 грамм (очень легкое, поэтому работать им одно удовольствие). Зубцы чередуются, и главным является наличие сдвоенных зубьев, что позволяет работать качественнее и быстрее. Такие зубцы даже заточки не требуют. Рукоятка удобная, поэтому никаких проблем с распиливанием возникать не будет.

TOPEX 530 мм 10A905

Агрегат имеет небольшую стоимость, поэтому и характеристики находятся не на очень высоком уровне. Из преимуществ: размер лезвия инструмента — 530 мм (это стандартная длина), зубцы чередуются (имеются сдвоенные), вес составляет 500 грамм, работать можно как с сухой, так и сырой древесиной. Главным и наиболее серьезным недостатком является отсутствие удобной ручки, что делает работу более сложной и трудоемкой.

Brigadier 83000

Лучковая пила с неплохими параметрами, но отсутствием удобной ручки. К достоинствам относится следующее: инструмент складной, поэтому в походах — незаменимая вещь; длина — 70 см; вес — 770 грамм; работать удобно с ветками, а также сухой древесиной. Цена приемлемая. Поэтому при правильном использовании устройство будет служить долго и проблем никаких возникать не будет.

Шлифовальная пила

Иногда шлифовать материалы в труднодоступных местах бывает трудно. Я решил изготовить шлифовальную «пилу», которая облегчит подобную задачу. Надеюсь, и вам моя идея поможет!

Шаг 1: Материалы и инструменты

Материалы:

• доски из клена и дуба;
• древесина бука (деревянный прут 380×25 мм);
• кожа;
• льняное масло;
• наждачная бумага.

Инструменты:

• карандаш и линейка;
• японская пила;
• хомут;
• маленький угольник;
• мини-напильник;
• рашпиль;
• плоские деревянные биты;
• набор для резьбы по дереву;
• торцевой рубанок;
• рубанок;
• инженерный угольник;
• регулируемый угловой шаблон;
• долото (несколько видов);
• скребки;
• дюбели;
• полукруглая стамеска по дереву;
• криволинейный струг;
• поворотный резак (фреза);
• молоток.

Шаг 2. Рукоять пилы и подпорка

Первое, что нужно сделать, – нарисовать контур рукоятки пилы на куске дерева. Я использовал в качестве материала белый клен, но можно использовать и другой. Прямую линию я вырезал японской пилой, а изгибы и прочее – несколькими инструментами: долото, пилкой и скребком.

Другой кусок дерева я отшлифовал и сделал его прямоугольным. По высоте он совпадал с высотой рукояти.

Первое и самое необходимое – рукоять и подпорка

Шаг 3. Создание места для деревянного стержня

Поскольку я не хотел использовать клей, я решил соединить две эти части при помощи резьбы. Для этого я использовал набор для резьбы по дереву и проделал отверстия с обеих сторон в деревянном пруте из бука.

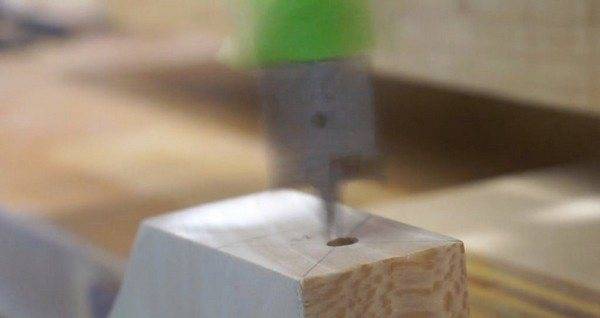

После я отметил центральную часть кусков и просверлил их плоским сверлом по дереву. В рукоятке я просверлил сверлом на 22 мм, а в прямоугольнике — на 23 мм.

Таким образом я изготовил место под деревянный стержень

Шаг 4. Установка стержня

Теперь настала пора обрезать деревянный стержень длиной 380 мм. Перед тем, как сделать отверстия сверлами, я покрыл его льняным маслом и обернул фольгой. Так я смог обеспечить впитывание масла и облегчение установки в резьбу.

С двух сторон стержня я также сделал резьбу.

Стержень готов к установке

Шаг 5. Рукоять пилы — шлифовка

Для более приятного использования и твердой хватки ручки я использовал целый ряд инструментов: полукруглая стамеска по дереву, торцовочный рубанок, криволинейный струг и наждачная бумага с зернистостью 280.

Для внутренней части я использовал полукруглую стамеску по дереву.

Теперь по части рукояти все более-менее готово

Шаг 6. Деревянные гайки

Для гаек я решил использовать дуб. Чтобы их сделать, мне нужно было сначала взять циркуль, нарисовать круг, провести диагонали, сделать внутри круга шестиугольник. В центре всего этого мне нужно было сделать вырез и для этого я воспользовался сверлом на 22 мм и сделал резьбу.

Затем доску я вырезал под форму гайки. Так я сделал две штуки.

Гайки – достаточно надежный крепежный элемент

Шаг 7. Создание места для ремня

Как только все части сделаны, мне остается лишь одна вещь, прежде чем создать шлифовальную пилу. Для этого сначала мне нужен корпус и прямоугольник.

Я оставляю PDF-файл, в котором отмечены места сверления отверстий для наждачной бумаги.

Нужно было весьма точно высверлить место для ремня

Шаг 8. Ремень из наждачной бумаги

Чтобы избежать разрывов при шлифовании бумаги в процессе шлифования материала, я создал «ремень». Я сшил две маленькие полосы на концах, но можно их склеить клеем.

Ремень делается достаточно просто

Шаг 9. Полная сборка

Последний щаг – все соединить. Я взял все части и последовательно соединял их друг с другом до тех пор, пока у меня инструмент не был готов.

Вот такой получилась у меня шлифовальная пила

Послесловие

С такой шлифовальной «пилой» работать стало намного удобнее. Да, внутри, конечно, этим инструментом не попользуешься, но для наружных работ – в самый раз.

Устройство лучковой пилы по дереву

Современный «лучок» включает в себя:

1. Рамку из профильного проката. В зависимости от размеров пильного полотна – а они обычно стандартны: 350 мм, 530 мм или 760 мм, рама может быть выполнена в виде заоваленной трапеции (для более длинных полотен) или заоваленного треугольника (для более коротких).
2. Ручку, профиль которой исключает внезапное травмирование пальцев работающего.
3. Пильного полотна.
4. Устройства для натяжения пильного полотна.
5. Крепежа полотна к рамке.

К рамке лучковой пилы по дереву предъявляются особые требования – она должна быть жёсткой и одновременно лёгкой, чтобы не увеличивать физическую нагрузку во время пиления. Поставленной задаче удовлетворяет специальный трубчатый профиль с очень небольшой шириной. Это позволяет легко изгибать его в процессе изготовления до требуемой конфигурации рамки, не теряя в прочности детали, обеспечивая пиле необходимую мобильность.

Одним из основных различий в конструкции современных лучковых пил по дереву – принцип натяжения пильного полотна. Например, торговые марки Gardena или Proline для натяжения использует ручку с эксцентриком: изменяя с его помощью угол наклона ручки по отношению к продольной оси пиления, таким образом можно регулировать усилие натяжения.

По другому пути пошли производители пил от Bahco Stanley: там в ручку монтируется специальный винтовой механизм натяжения пильного полотна. Выбор определяется удобством пользования, однако наличие винтового механизма обеспечивает натяжению повышенную точность, и не зависит от случайных движений пользователя, когда положение ручки во время пиления может случайным образом измениться. Поэтому поворотный механизм натяжения рекомендуется использовать при наличии некоторого опыта работ с лучковой пилой.

Для крепежа пильного полотна к противоположной части «тетивы» (рамы) используются съёмные шплинты или барашковые винты, Последние надёжнее, поскольку шплинт, обычно изготавливаемый из мягкой стали, со временем изнашивается, и может самопроизвольно выйти из крепёжного отверстия.

Классификация

Существует несколько разновидностей, рассчитанных на выполнение отдельных задач. Они подразделяются на группы по разным признакам.

По типу полотна:

• Узкая. Используется для выпиливания различных фигур со сравнительно большим радиусом закругления линий реза.
• Обычная. Это наиболее распространенный тип пилы, обладающий стандартной шириной полотна и предназначенный для выполнения разных работ.
• Обушковая. Эти инструменты имеют широкое полотно с мелким зубом. Способны выполнять чистый рез с высокой точностью. Используются для точных ответственных работ по шаблону или предварительно нанесенной разметке. Особенностью обушковых ножовок является необходимость обрабатывать материал, заведомо более тонкий, чем полотно — наличие обуха не даст пропустить его сквозь пропил.
• Лучковая. Узкое полотно с небольшим зубом натянуто между двумя опорными планками. Такая конструкция совмещает в себе несколько возможностей — чистый аккуратный рез, точность пиления и высокую производительность.

По типу выполняемых задач:

• Классическая. Применяется в большинстве ситуаций, когда требуется отпилить кусок доски, перепилить брус или решить иные вопросы обычного характера.
• Подрезная. Используется для подгонки элементов, выступающих над плоскостью. Ручка такой пилы размещена таким образом, чтобы не мешать полотну соприкасаться с материалом по всей длине. Частным случаем подрезной пилы является обушковая конструкция. Также в эту группу входят шипорезная и кромочная пилы.
• Выкружная. Узкое полотно позволяет делать фигурный рез. Можно выпилить замкнутый контур, начиная работу из заранее просверленного отверстия. Свободный конец полотна не закреплен, что требует аккуратности во время работы — неосторожным движением легко согнуть или деформировать пилу.
• Фанеропильная ножовка. Обладает широким полотном, позволяющим удерживать прямой рез без опасности увести его в сторону. Зубья в начале полотна позволяют начинать рез с середины плоскости.
• Наградка. Эта пила способна выполнять специфические задачи — выпиливать пазы и прочие конструкционные элементы. Обладает несколькими ручками, А способ работы ближе к методике обработки рубанком. Требует от мастера навыков и опыт.
• Складная пила. Обычно у такого инструмента отсоединяется или поворачивается рукоятка, делая общую длину ножовки заметно короче. Удобна в походе, поездке или иных полевых условиях.

Традиции столярных работ в этой стране предполагают виртуозное владение инструментом, качество которого возведено в ранг искусства. Техника работы с японскими пилами не может быть повторена с обычной ножовкой, так как используется упругость полотна, способность сохранять форму и плоскость.

Названия инструментов мало знакомы не только новичкам, но и опытным специалистам:

1-Катаба 2-Риоба 3-Дозуки

• Катаба. Пила с зубьями на одной стороне полотна. Обладает универсальной заточкой, позволяющей выполнять как продольный, так и поперечный распил.
• Риоба. Полотно этих инструментов оснащено зубьями с обеих сторон полотна, причем, на одной кромке насечка для продольного, а с другой — для поперечного распила.

• Дозуки. Гибкое полотно предназначено для точного и аккуратного пропила. в районе рукоятки зубья становятся мельче, что удобно для выполнения ответственных работ.
• Мавашибики. Узкое полотно с мелким зубом, способное производить тонкую и чистую работу.

Общей особенностью японских ножовок является сравнительно небольшой размер и специфический способ применения. В отличие от европейских инструментов, которые эффективны при движении от себя, японские пилы все рассчитаны на движение к себе. Это поначалу непривычно, Но опытные люди свидетельствуют о значительных преимуществах такой методики.

Ручка для пилы своими руками |

Ручка для пилы

Как то понадобилось мне приобрести стусло, но в магазине инструментов было только стусло в комплекте с обушковой пилой. Стусло и пила были очень китайскими, но срочная необходимость в стусле вынудила меня приобрести этот комплект. Прошло время и я решил попробовать в работе эту китайскую пилу. После первого же прохода у пилы сломалась ручка и не просто сломалась, а разлетелась на куски, при этом я поранил руку острые края. Ох и долго я вспоминал эту “чудесную” пилу. Прошло еще какое то время и я осмотрев само полотно, решил, что оно может пригодиться для точных пропилов , а обушко у пилы позволит сделать его ровным. Осталось только сделать для нее новую ручку. И так, тема статьи – ручка для пилы своими руками.

Сделать ручку очень просто, для этого нам понадобится, небольшой кусок фанеры толщиной 7 – 9 мм, три винта м3 и два винта м5 с гайками, карандаш, лобзик, наждачная бумага, дрель.

Для начала нужно узнать какого же размера была старая ручка, для этого мы собираем ее осколки и склеиваем, можно не очень точно, нам важен только контур.

Поломанная ручка

Склейка старой ручки

Как видно на фотографии у старой ручки от пилы есть слабое место, поэтому в новой ручке мы его усилим. Далее нам необходимо сделать две заготовки новой ручки, так как она будет состоять из двух половинок. Для чего необходимо приложить старую ручку на кусок фанеры и очертить карандашом два контура наших заготовок. Затем при помощи лобзика нужно вырезать две заготовки. Затем нужно сложить их вместе, при этом максимально точно установить совпадение габаритов. Сверлим сквозные отверстия для скрепляющих винтов и для монтажных винтов. Скрепляем при помощи винтов м3 две половинки и в тисах обрабатываем их края до того момента пока они не станут одним целым, без каких либо зазоров. Очень хорошо использовать наждачную бумагу,  так как фанера легко подается обработке наждачной бумагой.

Две половины ручки

Еще необходимо сделать выемки под ножовочное полотно и обушко в месте их крепления.

Выемки под полотно и обушко

После чего можно собрать все вместе.

Ручка для пилы

Рекомендую после сборки обработать ручку мелкой наждачной бумагой и вскрыть лаком.

Готовая пила

После изготовления ручки, пила испытывалась и прошла все испытания. Вы можете вернуть к жизни не только пилы, но и другой инструмент изготавливая ручки подобным методом.

Zerkalov Studio

» data-medium-file=»https://i2.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?fit=199%2C300″ data-large-file=»https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?fit=599%2C900″ data-lazy-srcset=»https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?zoom=2&resize=599%2C300 1198w, https://i1.wp.com/zerkalov.pro/wp-content/uploads/2014/11/DSC_4795.jpg?zoom=3&resize=599%2C300 1797w» data-lazy-sizes=»(max-w />

Опубликовано Февраль 1, 2014 at 1:50 пп by Михаил Зеркалов / 18 комментариев

» data-medium-file=»https://i2.wp.com/zerkalov.pro/wp-content/uploads/2014/11/50916_full.jpg?fit=300%2C119″ data-large-file=»https://i0.wp.com/zerkalov.pro/wp-content/uploads/2014/11/50916_full.jpg?fit=550%2C219″ > У лучковой пилы в классическом ее исполнении из дерева гораздо больше возможностей при правильной работе. Это и фигурные резы, и нарезка глубоких шипов, и распил вдоль (например, распилить доску толщиной 50 мм на две по 25 мм), при необходимости можно использовать полотна разной длины, меняя при этом только размер опорной планки. Лучковая пила необходима в мастерской даже если у вас есть ленточная пила в качестве станка, поскольку бывают ситуации, когда только ручной инструмент может справиться с какой-то работой. Деревянные лучковые пилы, которые мне удалось найти не понравились своим исполнением…грубо да и цена сильно уж неадекватная. Поэтому как и водится в таких случаях попробовал сделать сам. Прототипом послужила пила, которую делают парни из Нью-Йорка под маркой Gramercy Tools. На их сайте есть в свободном доступе чертежи 1:1 в pdf. Общий вид взял у них, а размеры использовал свои, доработав шаховки. Материал дуб 30 мм. Раскроил с запасом.

Строгал в ширину шаблона, который изготовил из картона.

До вырезания стоек пилы просверлил отверстия для ручек (шаховки) и стамеской сделал углубление для шипа распорной планки. Все неровности после лобзика убрал стругом.

Затем ручным рубанком сделал сужение верхних частей стоек, разметив предварительно центр для ориентира.

Внизу поработал рашпилем и напильником в районе отверстий для ручек, а потом стругом сделал сужение к нижней части. Получилось вот так.

Больше всего пришлось повозиться с ручками. Поскольку токарным станком не располагаю, то из ситуации выходил при помощи лобзика. На 4 стороны бруска нанес профиль, а потом запиливал со всех сторон до линии разметки. Стамеской сбил получившийся гребешок. Ровнял углы рашпилем. Сверлил отверстия для болтов до этой процедуры.

Покрывал пилу водной морилкой «под старый дуб» и тиковым маслом. Тетива у меня из почтового шпагата.

В качестве шаховок использовал мебельный болт диаметром 7 мм, в котором сделал пропилы для крепления полотна со штифтом. В полотне просверлил отверстие, а в качестве штифта использовал проволоку из нержавейки диаметром 1 мм.

Торцы распорки (средника) скруглил, выпилив предварительно шип, а в месте стыковки у стойки рашпилем сделал углубление. Получился своего рода сустав.

Полотно использовал от обычной ленточной пилы шириной 6 мм. Есть несколько обрезков с разной частотой зуба 4 и 6 tpi буду пробовать. Первые испытания с полотном на 6 tpi показали, что полотно требует переточки поскольку угол зуба слишков агрессивный и пилить не просто, но вполне возможно. На малых радиусах пила отлично пилит. Рез нельзя назвать чистым, но это кому как может показаться.

Как наточить садовую пилу самостоятельно

Постоянная работа пилой снижает остроту зубьев. Процесс самостоятельной заточки требует правильных действий. Берут специальный ящик и зажимают полотнище между его толстыми пластинами. Закрепляют неподвижно, предотвращая движение в противоположные стороны. Струбциной удерживают инструмент, но рабочий участок с зубцами не зажимают. Зубцы выходят за край, что позволяет производить их заточку, используя напильник с тремя гранями. Инструмент с острым углом в 30 градусов требуется для заточки мелких зубцов, для больших – 75. Обрабатывают все зазоры и точат, пока зубцы не окажутся на одной прямой линии. Инструмент темного цвета – зубья из закаленного материала. Он одноразовый, его нельзя затачивать.

Полотно для лучковой пилы

Универсальность этого инструмента определяет и изменения в конструкции пильного полотна, в частности, его зубьев. Чаще всего используются:

• Пильные полотна с равномерным шагом зубьев. Они предназначены для ровного реза древесины со сравнительно небольшой длиной.
• Полотна с так называемым «американским» зубом, когда через 3..4 обычных зуба встречается сдвоенный или «кремлёвский» зуб. Такая конфигурация режущей части пильного полотна позволяет производить более длинный и сложный рез. Частота чередования определяет точность результата: чем ближе друг от друга располагаются сдвоенные зубья, тем линия распила будет менее чистой.
• Пространственные зубья с широким разведением. Полотно с такими зубьями полезно при максимальных размерах сечения разрезаемой древесины. Усилие реза и количество отходов при этом увеличиваются, однако производительность пиления становится максимально возможной.

В зависимости от поставленных задач изменяется и материал пильного полотна. Для инструмента сравнительно небольших размеров (350 мм, отчасти – 530 мм) используют полотна с равномерным шагом, которые изготавливаются из конструкционной хромоникелевой стали типа 45Х, 40ХН или 45Г. Полотна проходят закалку ТВЧ, в результате чего их поверхностная твёрдость достигает 45…48 HRC. Однако такие полотна весьма чувствительны к изменению оси пиления, которая легко изменяется из-за гибкости полотна, и ломаются при предельных изгибах.

Для полотен со сдвоенными зубьями применяют высокоуглеродистую сталь 7ХФ или даже быстрорежущую сталь. Долговечность таких полотен (если они не сделаны в Китае) весьма высока, поскольку с увеличением процента углерода в стали её упругие свойства возрастают. Кроме того, лезвия нет необходимости охлаждать, поскольку ванадий и вольфрам, входящие в состав таких сталей, отличаются высокой теплостойкостью.

Для зубьев с широким разведением решающим фактором долговечности считается абразивный износ от трения древесины по металлу. Поэтому финская компания Fiskars наносит на производимый ею инструмент тефлоновое покрытие, которое снижает коэффициент трения, увеличивая тем самым долговечность пильного полотна. Другие производители (например, Bahco) производят биметаллические полотна: основа изготавливается из конструкционной стали, а режущая часть – из инструментальной.

Сверло для высверливания точечной сварки. Особенности заточки

Ацетиленовый генератор. Устройство и требования к размещению

Лучковая чудо-пила

Кому интересна эта лучковая пила? Разве что умельцам-самоделкиным, да спецам, знающих цену ручному инструменту.

И все же постараюсь удивить любознательных тем, что удивляет меня вот уже много лет.

Первое и совсем не важное: пила даже мусорит красиво

Это стружки из грушки, хоть подушки набивай, хоть игрушки.

А это грабовые : обычные по краям, отборные в центре.

Самое удивительное, что все стружки разные.

Стружки прочно приклеены квязовой ручке расчески и покрыты лаком.

Второе. Пила не просто быстро, без шума и пыли пилит дерево любой твердости, но пилит гладко, ибо зовется «строгальной».

Вот, собственно, и инструмент на оригинальном пильном столе (пидоска), приделанном к стене балкона.

Дощечка отпилена от полена твердой софоры, зафиксированного в пидоске.

Крупный план дает некоторое представление о гладкости и точности пропила, который часто бывает просто блестящим. Буквально!

Распил мягкой ивы.

Вид полотна со стороны зубьев. Толщина 1,4 мм.

Толщина противоположного края — 0,3 мм. Благодаря этой разнице толщин (1,4-0,3=1,1 мм.) полотно не зажимается при пилении, а зубьям не нужен развод. Так создается строгальный эффект.

Третье. Точность заточки и занижения вершин зубьев составляет 0,05 мм. и контролируется самопальным зубоглядом.

Выравнивание высоты

После того, как была выполнена разводка, ножовку нужно проверить на одинаковость высоты зубьев. Так как усилие к ней могло прикладываться неравномерно, есть шанс появления зубцов с меньшим износом, которые будут выступать над остальными.

Чтобы выявить такие зубья на ножовке, можно воспользоваться простым методом. Для него понадобится плотная бумага или картон по длине режущего полотна. Лист нужно положить на ровную поверхность, например стол, хорошо выровнять, после чего с силой прижать к нему режущую часть полотна. Зубцы, которые выбиваются из общего ряда, сделают более глубокие вмятины на поверхности.

Благодаря этому их можно легко обнаружить и скорректировать до начала заточки. Чтобы убрать лишнюю высоту, применяются различные надфили. Во время выполнения этой работы следует стремиться максимально сохранить форму каждого зуба ножовки.

Виды

Все лучковые пилы классифицируются по следующим характеристикам:

• конструкции инструмента;
• материала для изготовления пилы и ручки;
• механизму крепления;
• длине и ширине полотна;
• форме зубьев;
• способу заточки;
• ширине развода.

По своей конструкции лучковая пила, как и ножовка, имеет раму, в которой с помощью механизма натягивается режущее (ножовочное) полотно. Материалом для изготовления корпуса пилы служит металл (обычно сталь), дерево и пластик. Ручку обычно изготавливают из дерева. В качестве механизма крепления полотна используются зажимы различных конструкций. Современные производители предлагают полотна к лучковым пилам трёх типоразмеров. Каждое из них может иметь несколько форм зубьев для производства продольного, поперечного и универсального распила.Для решения первой задачи зубья на полотна имеют форму равнобедренного треугольника. Одна сторона заточена и является режущей кромкой. Второй вид распила выполняется зубьями в форме косоугольного треугольника.

Третий вид имеет зубья в форме прямоугольного или наклонённого по ходу движения треугольника. По ширине полотна подразделяют на две категории широкие и узкие. Первые используются для проведения прямолинейного пиления, вторые для фигурного вырезания.

Как сделать правильный выбор

Ручные пилы по дереву имеют разных размеров режущие зубья. Эта характеристика определяет будущий рез, подходящие сорта лесоматериалов и комфортно ли будет ее держать в руках

Однако есть еще ряд других показателей, на которые стоит обратить внимание во время покупки инструмента

Главные характеристики:

• ширина полотна
• длина полотна
• размер зубьев
• форма ручки
• марка стали полотна.

Длина пилки влияет на ширину обрабатываемой заготовки, а также значительно упрощает работу. Длинный ход позволяет тратить меньше сил, потому что во время одного движения рез осуществляется большим количеством зубьев. Однако длинное полотно будет ощутимо пружинить. При работе с твердыми сортами древесины, к примеру, ясень, клен или дуб, ножовка будет не удобна и быстро затупится.

Чаще всего полотно имеет ширину от 10 до 20 см. Более узкие пилки сломаются даже при незначительном изгибе, а более широкие пилки неудобны для ручного труда. Помните, что для работы с тонкими заготовками нужно использовать тонкие пилы, а при работе с толстыми, соответственно, толстые пилы.

Многие модели имеют пластмассовую ручку. Выбирайте варианты с прорезиненной подложкой, которая защищает от мозолей, а также позволяет осуществить более плотный захват.

Зуб пилы – это самая важная часть инструмента. Зубья бывают:

• для универсального реза
• для поперечного реза
• для продольного реза.

Выбор по назначению

Кроме учета основных разновидностей пил, выбор ножовки по дереву должен осуществляться по запросу под определенный вид работ:

Как же определиться

Такое количество новой информации непросто применить на практике, потому мы дадим вам несколько советов, как последовательно выбрать подходящую пилу.

Придерживаясь этих простых правил вы без труда выберете подходящую для ваших потребностей ножовку по дереву.

Предназначенный для распиловки древесины. Пилы по конструкции бывают нескольких видов.

В зависимости от назначения и формы зубьев разделяются на поперечные, продольные, мелкозубые и выкружные.
