Кирпичный мангал своими руками

Как изготовить мангал из кирпича своими руками: чертежи и фото, проектирование и расчеты

Подбирая тип конструкции и дизайн мангала, необходимо учитывать ландшафтные особенности участка. Сооружение не должно выбиваться из общего стиля, а наоборот, обязано подчеркивать его. Эстетической стороной вопроса процесс разработки проекта мангала не ограничивается. Существуют определенные правила, которых нужно придерживаться, чтобы обезопасить эксплуатацию и сделать ее более комфортной.

Чертеж мангала из кирпича

Для строительства площадки, расположенной перед открытым огнем, обязательно нужно использовать огнеупорные материалы, для этих целей подойдет:

• песок;
• камень;
• бетонная плита;
• брусчатка.

Также следует брать во внимание розу ветров. Не стоит начинать строительство, если существует вероятность того, что дым попадет в окна жилого здания

Запрещено размещать мангал рядом с участками соседей. Наличие барбекю или печи может вызывать дискомфорт.

Обратите внимание! Если в партии шамотного кирпича присутствуют блоки с более светлым оттенком, значит, в процессе изготовления материала была нарушена технология, а это ставит под сомнение прочностные характеристики изделия

В первую очередь, необходимо тщательно продумать размещение кирпичного мангала — ведь перенести его потом в другое место будет невозможно

В строительстве мангала из кирпича своими руками чертеж играет не последнюю роль. Чтобы облегчить себе работу, желательно сделать набросок дачного участка. Такой эскиз позволит в масштабе оценить особенности территории и правильно подобрать место под застройку. Зона, расположенная в радиусе 5 м вокруг открытого огня, должна быть свободной от деревьев. Разрешается присутствие насаждений с той стороны, где конструкция ограждена стенкой, но не ближе, чем на расстоянии 0,5 м.

К уличному мангалу из кирпича нужно обеспечить свободный доступ, а также подвести воду на случай возникновения пожара.

Не стоит размещать поблизости пожароопасные объекты:

• компостные кучи;
• сооружения санитарного и технического назначения;
• контейнеры с мусором.

Если соблюдать основные правила пожарной безопасности и установить мангал подальше от забора и улицы, можно избежать конфликтных ситуаций с соседями.

Схема кладки кирпича: 1. тычковый ряд; 2-6. ложковые ряды; 7, 8. перевязка в полкирпича

Как подобрать оптимальный проект мангала из кирпича

Приняв решение построить на дачном участке барбекю или уличную печь самостоятельно, совсем не обязательно заниматься проектированием конструкции с нуля. В сети можно найти для строительства мангала своими руками чертежи, фото и схемы, которые будут соответствовать любым пожеланиям. Причем вовсе нет необходимости стараться подобрать проект в готовом виде. В чертеже будущей конструкции можно объединить любые понравившиеся элементы, что позволит добиться максимального соответствия личным требованиям.

На начальном этапе необходимо выполнить подробный чертеж мангала из кирпича, указав на нем точную конфигурацию конструкции и все данные относительно ее внешнего вида.

Составленная схема должна учитывать следующие нюансы:

• дизайн конструкции;
• характер размещения основных и дополнительных компонентов, а именно: топочной камеры, жаровни, дымоходной трубы, загрузочной дверцы и т.п.;
• размеры всех элементов конструкции.

В начале процесса сооружения мангала, важно определиться с его конструкцией и дизайном

Также следует продумать наличие крыши. Существуют варианты с открытым и закрытым типом жаровни. Во втором случае конструкция печи для шашлыка из кирпича внешне напоминает камин. Преимущества подобного проекта очевидны, поскольку в случае дождя очаг будет защищен от осадков. Чтобы такая конструкция функционировала должным образом, обязательно придется обустроить дымоход.

На этапе проектирования также продумывается наличие дополнительных сооружений. Возле мангала можно обустроить площадку, которая будет использоваться для подготовки продуктов. В этой зоне устанавливается столешница, а также подключается мойка с водой. Достаточно привлекательно выглядят проекты мангалов из кирпича с печкой для казана, в котором можно готовить на открытом огне плов и другие блюда.

Важно! Если к уличной печи или мангалу подведена вода, осенью обязательно придется освобождать систему от жидкости, поскольку во время морозов трубы будут подвергаться разрушению

Схема мангала из кирпича

Спецификация на материалы (без учета трубы)

№	Наименование	Кол-во
1	Кирпич красный печной Лучше Витебский (кроме трубы), цех 1. Также подойдет любой печной полнотелый кирпич выбранного цвета и конфигурации. Например печные кирпичи заводов ЛСР Победа, Кирово-Чепецкого, LODE.	385 шт. Для расчета и сооружения дымохода воспользуйтесь следующим советом. Дымоход должен быть достаточно высоким: иметь длину выше конька на 50 см, и от пода камина мангала высоту не меньше трех метров. 1 ряд — 5 шт. кирпича, 7 см высота
2	Кирпич шамотный.	97 шт.
3	Глина красная Песок просеянный или использовать готовую смесь для приготовления глиняно-песчаного кладочного раствора, это ускорит процесс выкладки: Смесь красной глины и песка (БЕЗ ПРИМЕСЕЙ)	90 кг 180 кг 11 мешков по 25 кг
4	Смесь шамотной глины и песка (БЕЗ ПРИМЕСЕЙ)	2 мешка по 25 кг
5	Уголок 35-40 длиной 85 см	11 шт. для блока с мангалом: 6 на полочку, 5 – основание
6	Сварной стальной колпак-дымосборник	1 шт.
7	Базальтовый картон 600х1200х5 мм	6 листов
8	Термостойкая мастика «Гарант» или аналог.	1 банка
9	Шпилька диам. 16 мм, с 2х сторон по гайке и большой шайбе.	2 шт.
10	Дымовой колпак	1 шт.
11	Цемент, песок или смесь для кладки надкровельной части трубы	по необходимости

Мангал из листового металла своими руками

Мангал, сделанный из металла своими руками, будет служить вам верой и правдой долгие годы только в том случае, если толщина листа будет достаточной и металл сможет выдержать высокие температуры без риска прогорания. К тому же изделие толщиной 4-5 мм никогда не поведет, чем часто страдают конструкции, сваренные из кровельных листов. Чаще всего устройство с толщиной стенок 1-2 мм нужно для выездов на природу. Его вес намного меньше, а сделанный своими руками мангал разборной конструкции, чертежи которого есть в сети, еще и удобнее в транспортировке.

Перед началом работ надо запастись достаточным количеством листового металла толщиной 2-4 мм, уголка с шириной полок от 40 мм, сварочным аппаратом и угловой шлифмашиной, электродрелью со сверлами, линейкой, маркером и строительным угольником. Для изготовления ножек надо приготовить трубу или квадрат сечением от 400 мм2. Работу по изготовлению стационарного мангала своими руками из листового металла выполняют в следующей последовательности:

Переносят чертеж на металлический лист и при помощи болгарки вырезают заготовки. В случае применения материала толщиной 2 мм, наносят чертеж в виде развертки, а затем под прямым углом сгибают заготовку по линии примыкания боковых стенок к днищу.

Замеряем

Вырезаем необходимый формат

У листа для дна подчищаем края

Снова замеры

Загибаем листы и прихватываем

При помощи угольника боковые стенки прихватываются сваркой перпендикулярно днищу, а затем швы проваривают по всей линии примыкания.

Для фиксации листов необходима сварка

Берем сварочный аппарат

Завариваем стыки

Сварка

Подчищаем швы

Сверлом диаметром не менее 12 мм сверлятся отверстия для притока воздуха в нижней части боковых стенок или днище в зависимости от того, какие чертежи вы используете, изготавливая мангал своими руками. Если приток воздуха будет осуществляться через днище, то следует предусмотреть дополнительный нижний короб для золы.

Вырезаем часть короба

Далее привариваем перегородку

И на крышке

Просверливаем отверстия диаметром 13 мм

В итоге получаем такие отверстия для тяги

В длинных стенках следует сделать прорези под шампуры. Лучше всего поочередно прорезать пазы длиной 3-5 см и 6-8 см. Это позволит устанавливать необходимую высоту шампуров над углями.

Заливаем воду, засыпаем дрова

Вода с 10 градусов до кипения дошла за 20 минут

Тестирование самодельного мангала

• Следующий этап потребует от вас изучить фото мангалов в сети или сконструировать самостоятельно раму, в которую будет установлен мангал, собранный своими руками. Такую раму монтируют из металлического уголка и профиля, используя сварные или болтовые соединения. Ее конструкцией следует предусмотреть полочки для посуды, дров и приспособлений.
• Если предполагается изготовление мангала своими руками из металла небольшой толщины для выездов на природу, чертежи рамы можно отложить в сторону. Она вам не понадобится. Лучше по углам днища приварить короткие (до 8 см) куски металлической трубы диаметром до 25 мм, в которую будут вставляться отрезки прутка или труб меньшего (до 20 мм) диаметра в качестве ножек. Их длину подбирают, исходя из своих нужд.
• К верху коротких стенок мангала следует приварить ручки из металлического прутка для удобства переноски.
• Крыша, установленная над мангалом, сможет защитить очаг от снега и дождя. Изготовить ее совсем нетрудно, достаточно предусмотреть боковые стойки и пару перекрытий, на которые укладывают кровельное железо необходимого размера.
• Не забудьте украсить свою работу различными коваными декоративными элементами, которые можно приобрести в торговой сети. Далее изделие и раму зачищают щеткой по металлу и красят жаростойкой краской. После ее высыхания изготовление мангала из металла своими руками считают завершенным и приступают к пробной жарке шашлыка.

В процессе работы можно подкорректировать чертежи и сделать своими руками мангал, наиболее отвечающий вашим технологическим и эстетическим требованиям.

Кладка простой печи барбекю

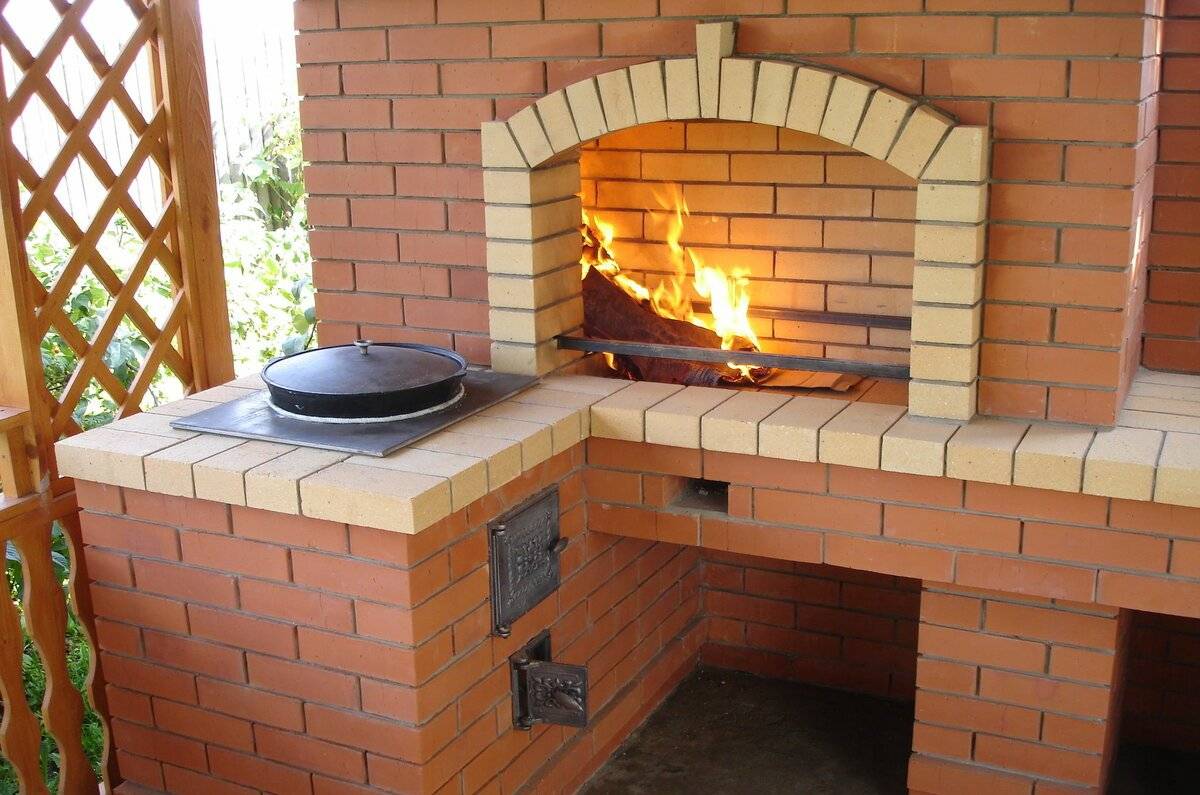

Установка казана позволит одновременно готовить и первые, и вторые блюда.

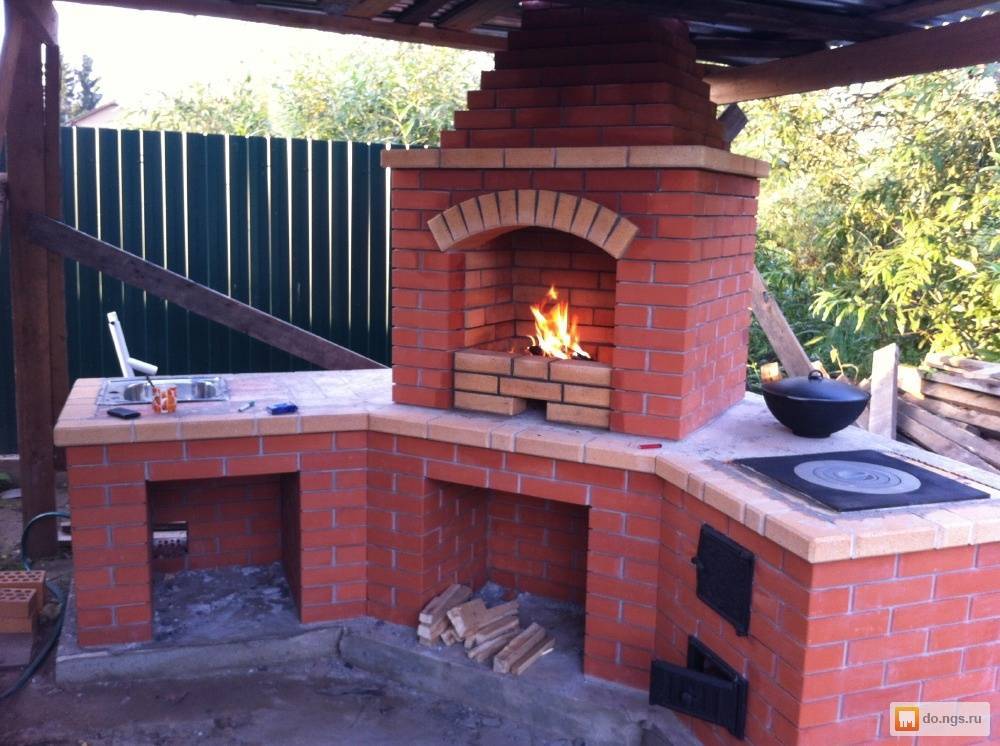

Существует много готовых проектов печей барбекю с казаном из кирпича.

Для начала необходимо выбрать место для обустройства печи барбекю и подходящий проект. Либо разработать свой, изучив фото самодельных барбекю из кирпича.

Схему кладки лучше продумать заранее или найти в интернете. Готовая порядовка облегчит выполнение кладки печи с казаном. Поверхности внутри печи не должны иметь никаких уступов. Для обустройства применяют чугунные элементы: дверки, колосники, вьюшки.

В процессе укладки кирпича надо контролировать ширину горизонтальных швов. Она должна быть одинаковой.

Сначала выполняют кладку основной части, затем пристраивают отделение под казан.

Со стороны барбекю стенку выкладывают в 2 кирпича.

Внутренние стенки выкладывают из жаропрочного кирпича, в нижней части отделения необходимо установить колосник.

Печь сохнет около 2 недель, после чего можно приниматься за облицовку. Использовать для этого можно штукатурку или облицовочный кирпич.

Размеры и материалы

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Тонкости устройства дымохода

• Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
• Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
• Советуем прикрыть дымоход навесом, для правильного функционирования.
• Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
• Дымосборник можно сделать металлическим, это облегчит конструкцию.
• При сложной конструкции сводов, в сооружении мангала используется кружало.

Проекты кирпичных мангалов: чертежи, фото

Особенности: длина топливника не должна превышать 1 м — этого достаточно для 8-10 шампуров одновременно. Ширина должна быть сообразна длине стандартного шампура — 47-62 см. Высота жарочной площадки в идеале — чуть выше пояса того, кто будет готовить.

Поскольку стационарный мангал зачастую становится центральным декоративным элементом участка, это следует учитывать при проектировании и выборе места. Его обратная сторона выглядит как сплошная кирпичная стенка, поэтому желательно располагать сооружение так, чтобы с обратной стороны оно не просматривалось. Либо предусмотреть ее декорирование с учетом пожарной безопасности.

Обустройство

Существуют разные подходы к обустройству площадки. Прежде всего, она может быть открытой. Такой способ обустройства подразумевает, что вы собираетесь приезжать на дачу только летом, а друзья у вас не имеют возможности выбираться на шашлыки слишком уж часто.

Барбекю станет прекрасным украшением на даче

Открытая площадка

Открытую площадку легко обустроить, а ещё легче демонтировать. В неё входят:

• Навес. Вместо стен с крышей у открытой площадки простой тент, натянутый над обеденной зоной. Часто он напоминает палатку — вы вкапываете колышки и натягиваете на них брезент. Демонтировать его легко, цена невысокая.
• Рабочая зона. В неё входит переносной мангал или гриль — вы сможете готовить на нем любые не слишком сложные блюда, жарить мясо, подогревать купленные в магазине сосиски. Он не пострадает от дождя, на зиму его можно унести в помещение. Плюс, у него невысокая цена и, если что, его легко заменить.
• Обеденная зона. Стол и стулья вокруг него — больше ничего не нужно. Зимой их, опять же, можно унести в помещение, а холод с дождем им не повредят, если хорошо выбрать материал.

Обустраиваем по вкусу и по удобности

Если подобрать цвета, даже открытая площадка будет выглядеть неплохо.

Совет Если у вас ограничен бюджет — или, если вы не видите надобности тратиться — открытая конструкция подойдет вам лучше всего.

Закрытая

Фактически, это полная противоположность открытой конструкции — строить дорого, относительно долго, зато результат получится надежный и красивый, похожий на больше на отдельную постройку, чем на площадку.

Закрытое барбекю построить дороже

Входят в неё:

• Беседка. У неё есть стены с крышей, она похожа на маленький домик и отлично защитит не только от дождя, но и от холода. Строить её может быть дорого, но зато вы сможете пользоваться ею зимой, если захотите отдохнуть на природе.
• Рабочая зона. Мангал или гриль — слишком просто, нет смысла ставить ради них беседку. А вот настоящий очаг, печь или тандыр это уже серьезнее. В них можно готовить не только мясо, но и более сложные блюда. Если у вас появится желание, можно даже печь хлеб.
• Обеденная зона. Может быть оформлена красиво, со вкусом и без ограничения по материалам. Ведь внутри закрытой беседки им не нужно выдерживать перепады температуры, повышенную влажность, суровые уличные условия.

Беседка маленькая, но самое необходимое помещается

Совет Закрытая конструкция имеет смысл только если ваша дача подходит для зимовки — и только если вы готовы зимой на неё ездить. В остальных случаях траты не слишком оправданы.

Универсальная

На такой площадке можно собираться и летом, и в межсезонье — и даже зимой, если вы готовы поставить более-менее прочные перегородки.

Удобно пользоваться в любое время года

В него входят:

• Беседка. Но если у закрытой конструкции в ней есть стационарные стены, то в конструкции универсальной она состоит из столбов, поддерживающих крышу. В жаркие летние дни пространство между столбами остается открытым, чтобы внутрь залетал прохладный ветерок. А вот осенью или в дождливую погоду его закрывают либо деревянные панели, либо металлическая решетка, либо ткань.
• Рабочая зона. В ней можно поставить мангал или гриль, а можно настоящую печь или открытый очаг — в зависимости от ваших вкусов. Универсальная площадка оправдывает свое название и в этом вопросе.
• Обеденная зона. Желательно выбирать материалы, которые переносят влажность и перепады температуры, но вы можете купить и что-то более дорогое, просто закрывать беседку на ночь.

Универсальная площадка для отдыха

Совет Универсальное решение хорошо подойдет, если вы не можете предсказывать, как у вас будет с расписанием — пока вас не будет на даче, она будет ждать в закрытом состоянии, а стоит вам приехать — и она легко преобразиться.

Патио

Оно не слишком распространено, но также имеет плюсы. В него входят:

• Беседка. Как правило, у неё есть крыша и столбы, её подпирающие — а одну из стен ей заменяет стены дома или какой-то из хозяйственных построек. Так обеспечивается большая надежность, плюс проще уберечься от ветра. Кроме того, наличие стены позволяет экспериментировать с дизайном.
• Рабочая и обеденная зоны. Полностью универсальны — но обычно рабочая выносится за пределы патио. Не столько по практическим соображениям, сколько по эстетическим.

Можно экспериментировать с дизайном

Совет Выбирайте патио, если рядом с домом есть подходящая свободная площадка.

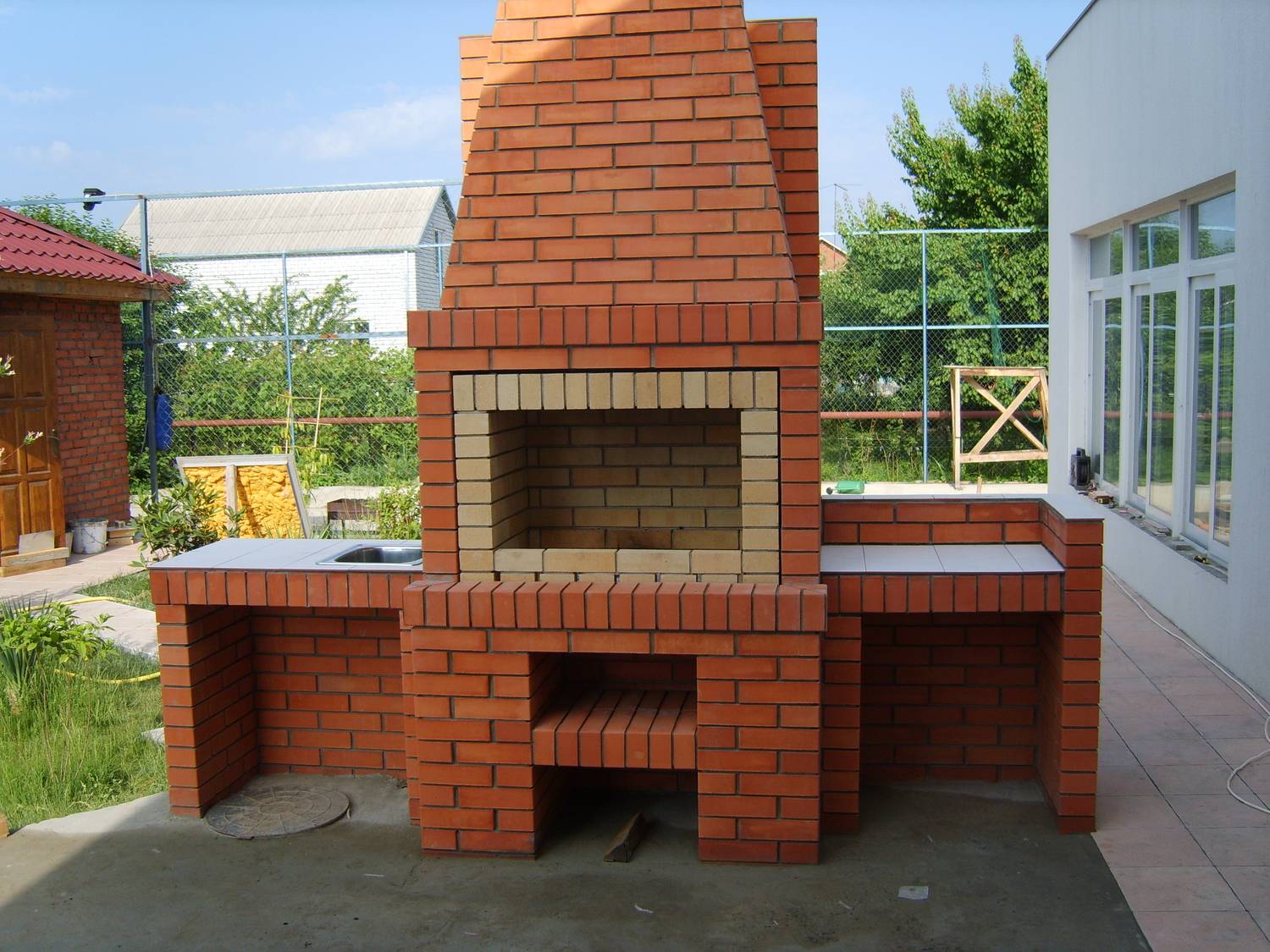

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Как сделать барбекю с коптильней из кирпича своими руками

Правильно выстроенная конструкция прослужит долго, станет украшением усадьбы, блюда будут получаться вкусными и полезными. В кирпичной коптильне мясо пропекается и пропитывается дымом равномерно.

Закладка фундамента

Дачные барбекю из кирпича с коптильнями и казанами имеют большую массу, даже если конструкция достаточно компактная. Основание необходимо сделать крепким, устойчивым. Строители рекомендуют формировать фундамент из армированного бетона. Процесс застывания раствора не терпит спешки, он должен выстояться в течение месяца. Если работу начать, не дождавшись полного затвердевания цементной смеси, есть риск возникновения трещин.

Процесс закладки фундамента:

В соответствии с проектом размечают выбранный участок. Выкапывают котлован, по размерам и конфигурации аналогичный будущему барбекю-комплексу. Чем больше масса конструкции, тем глубже яма. Внутреннюю часть углубления обшивают досками, опалубка должна возвышаться над уровнем почвы на 5 см. Поверх досок крепят любой гидроизоляционный материал. Дно котлована засыпают влажным песком, толщина слоя – не меньше 10 см. На песок укладывают армирующую сетку. Готовят смесь из трех частей песка и части цемента, добавляют небольшое количество щебня, заливают фундамент. Это будет первый слой. Все последующие, вплоть до краев заливают с интервалом в один день

Важно! Последний слой тщательно выравнивают, покрывают гидроизоляционной пленкой

Наземная часть барбекю

Как только цемент наберет прочность, можно приступать к сооружению барбекю с казаном и коптильней. В работе используют жаростойкий или красный кирпич, от силикатного лучше отказаться. Для правильной кладки применяют порядовку.

Стандартная схема для печного комплекса учитывает особенности барбекю с коптильней

Этапы работы:

1. За день до начала стройки кирпичи вымачивают в воде, чтобы они не тянули влагу из цементной смеси.
2. Сначала ряд кладут без раствора, так намечают периметр будущей конструкции.
3. Готовят раствор из трех частей песка, части цемента, части извести.
4. Со второго ряда кирпичи смещают наполовину, чтобы стыки не совпадали.
5. Кладку начинают от угла, позже формируют перегородки, периодически необходимо проверять уровнем.
6. Время установить дверцу для поддувала, после кладку осуществляют как положено.
7. Арку над дровником формируют в следующем ряду.
8. В последующих рядах устанавливают дверцу для топки.
9. Затем формируют отсеки (перекрытия), это ниши для столешницы и мойки.
10. Затем сверху закладывают дверцу топки.
11. Нишу под зольный ящик делают в нижней части мангала.
12. Затем формируют ходы для печных газов.
13. В мангале устанавливают решетку.
14. Монтируют плиту под казан, завершают кладку мойки и столешницы.
15. Выполняют формировку мангала: плиту над ним перекрывают кирпичами в один ряд, дымоход закрывают, для трубы необходимо оставить щель в 1,5 кирпича.
16. Делают арку над жаровней. Перекрытия следует заизолировать прослойкой из базальтового картона.
17. Завершают формировку мангала, дымоходы печи и мангала делают параллельными друг другу.
18. Через пару рядов начинают выкладывать дымосборник, сужая кирпичи спереди и по бокам, шаг уменьшают на половину кирпича. Внутри конструкции необходимо соорудить «каминный зуб», перекрытие препятствует попаданию холодного воздуха в мангал.
19. Намечают отверстие общей трубы сечением в два кирпича, выкладывают его до окончания дымохода.

На последнем этапе барбекю с коптильней и казаном облицовывают декоративным кирпичом. Площадку перед печью выкладывают жаропрочной плиткой. В подготовленные ниши устанавливают мойку, столешницу.

Коптильню необходимо оснастить термометром. Температуру внутри можно регулировать, выдвигая металлическую лопатку в дымоходе.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

• ширина 180 см;
• глубина 90 см;
• высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Инструменты и материалы

Инструменты

Для возведения шашлычницы своими руками из кирпича вам понадобятся всегда нужные на любой стройке инструменты и приспособления:

• емкость для замеса кладочной смеси;
• миксер или бетономешалка;
• лопата;
• ведра;
• колышки со шнуром;
• рулетка;
• строительный уровень;
• мастерок;
• болгарка;
• перфоратор;
• строительный молоток;
• щетка для снятия раствора;
• перчатки.

Строительный уровень понадобится при возведении мангала неоднократно

Материалы

Материалы, которые понадобятся для базовой конструкции:

• цемент М-400;
• рубероид РКП-350;
• доска, брус;
• гравий;
• песок;
• смесь кладочная глино-шамотная для огнеупорной кладки;

• армированная сетка;
• арматура;
• уголок;
• кирпич;
• листы базальтового картона 1200 х 00х 10.

Стальной прут, армирующая сетка, уголок

Дополнительные опции:

Для чего понадобится	Наименование
Труба	дымосборник из металла;зонт на дымовую трубу.
Печь	шаблон для арки;колосник;накладка на печь;дверцы;базальтовый шнур.
Коптильня	дверцы;базальтовый шнур;труба дымоотводная;задвижка.
Крыша, козырек	деревянный брус;рубероид;крепеж;черепица.
Облицовка	облицовочный материал;клей;грунтовка;затирка;средство для финишной обработки.

Какой кирпич лучше для строительства

Для кладки кирпичного мангала пригоден не каждый вид кирпича. Для каждой части сооружения применяют кирпич с определенными характеристиками. Основные рекомендуемые виды – это красный печной, рядовой полнотелый и огнеупорный шамотный.

Тип кирпича	Марка	Размеры, мм	Применение
Шамотный	ША-5ША-6ША-8ШБ-5ШБ-8ШЛ-8ША-25	230х114х65230х114х40250х124х65230х114х65250х124х65230х114х65230х124х65/55	Топка печи ижаровни,свод дымохода
Красный печной	М-200М-180	250х120х65250х120х88250х120х138	Общая кладка:нижние уровни,внешние стены,дымоход
Красный рядовой полнотелый	М-100М-125М-150	250х120х65250х120х65250х120х65	Нижний уровень,перекрытие междудровяником и топкой, труба
Облицовочный		250х120х65250х120х88250х85х65	Наружная кладка

Шамотный кирпич — самый прочный, устойчив к агрессивным продуктам сгорания. Огнеупорный, температурный предел достигает 1640-1800°C, обладает низкой теплопроводностью.

• Кирпич шамотный
• Кирпич шамотный клиновидный

Кроме стандартных шамотный кирпич бывает разнообразных форм и размеров. Для кладки сводов удобен клиновидный ША-25 с разной толщиной торцов — не нужно подпиливать стандартный кирпич для придания необходимой конфигурации.

• Шамотный кирпич ША-5
• Шамотный кирпич ША-6
• Шамотный кирпич ША-25

Размеры шамотных кирпичей

Маленький мангал часто полностью выкладывают из шамотного кирпича. В крупногабаритных конструкциях это нерентабельно, поэтому для кладки стен, не подвергающихся высоким тепловым нагрузкам, используется красный полнотелый кирпич.

Печной полнотелый, влагостойкий, термостойкий кирпич выдерживает до 1200°C. Лучший выбор – продукция заводов: Витебского, ЛСР «Победа», Кирово-Чепецкого, LODE.

• Кирпич красный огнеупорный
• Кирпич красный рядовой
• Кирпич красный печной

Интересные примеры:

Облицовочный кирпич

Раствор для кладки

На начальном этапе кладки применяется обычный цементный раствор: цемент и песок в пропорциях 1:3. На нем кладут рядовой полнотелый кирпич, выкладывая цоколь, внешние стены, над кровельный отрезок трубы и остальные части сооружения.

Топки печей, мангалов и каминов, а также дымосборник выкладывают с применением специальной огнеупорной глины: красная глина и просеянный песок в пропорции 1:2. Чтобы его правильно приготовить, глину нужно замачивать ее не меньше, чем на 3 дня.

Альтернативой является готовая кладочная смесь – мертель, которая упрощает работу. Кроме огнеупорных характеристик смесь обладает высокой вязкостью, что обеспечивает хорошую устойчивость к образованию трещин. Выдерживает температуру до 1690 градусов. Имеет высокую адгезию к огнеупорному и керамическому кирпичу. Толщина слоя — 2 — 10 мм.

Кладка

Кирпичную печь кладут с помощью стандартного набора кладочных инструментов, в состав которого входят:

• уровень, отвес, угольник;
• шнуры;
• шаблоны для кладочных швов разной толщины (для топки и дымохода — 3 мм, для остальных частей корпуса печи — 5-8 мм);
• кельмы;
• киянка;
• кирка, болгарка с диском для подгонки размеров кирпича и стального уголка;
• расшивка.

Первые ряды вначале выкладывают насухо. Проверяют соразмерность шамотного и обычного кирпича, определяют размеры подрезки, там где она необходима.

Затем начинают кладку. Обычный кирпич увлажняют, опуская на пару минут в ведро с водой. Шамотный кирпич только ополаскивают. После подгонки шамотный кирпич надо укладывать так, чтобы колотая киянкой или резаная диском сторона была обращена наружу, а не в топку или в дымоход. Сам процесс кладки проходит с перевязкой швов, с периодическим контролем вертикали стенок и горизонтали швов.

После окончания кладки печь сушат в естественных условиях 5-7 дней. А затем протапливают в течение одной-двух недель (зависит от размеров и массы конструкции).

Проект небольшого барбекю из кирпича для начинающих:
