Мансардная крыша своими руками: чертежи и этапы строительства

Что лучше мансарда или второй этаж

В пользу мансарды говорят такие факты: ниже стоимость строительства, лучшее утепление жилой площади, меньшая нагрузка на фундамент. В целом же, мансарда является изюминкой дома, придает ему определенный колорит.

Если по существу, то полноценный 2-й этаж практичнее и проще в плане реализации, чем мансардный. Тут всё зависит от ситуации, если дом проектируется, то лучше сразу предусмотреть второй этаж, т.к. устройство мансарды более хлопотная задача. А если дом жилой и имеет крышу мансардного типа, то будет разумно оборудовать в ней жилую комнату вместо чердака «для нужных вещей».

Преимущество мансардных типов крыш и конструкция стропильной системы

Практичность выбора мансардного типа кровли объясняется желанием получить дополнительную жилую площадь при минимизации затрат на её обустройство. При этом в плотной дачной застройке не нужно занимать участок, а достаточно укрепить стены и фундамент в расчёте на дополнительную нагрузку или же предусмотреть мансардный этаж на этапе проектирования. Мы выясним, какие преимущества даёт устройство такой мансардной крыши у частного дома, и рассмотрим виды стропильных конструкций. Такая кровля имеет следующие достоинства:

• невысокая цена, поскольку подкровельное помещение не имеет собственных стен, а вместо них утепляются составные элементы крыши;
• нет нужды в монтаже отдельной системы отопления, что даёт существенную экономию;
• быстрота возведения, поскольку затраты времени не на много превышают возведение просто крыши;
• мансарда придаёт дому красивый внешний вид, а хозяева получают хорошо освещённое и тёплое дополнительное жилое помещение.

Есть у мансарды и определённые недостатки, например, потеря части площади первого этажа за счет лестницы. Также кровельные конструкции более сложные в монтаже по сравнению с обычной крышей и требуют большего количества материалов. Нужно отметить, что на мансардную кровлю ветровое воздействие будет заметно больше и это следует учитывать при проектировании. Как правило, владельцы учитывают эти недостатки и справляются с ними потому, что достоинства мансарды оказываются выше изъянов. При возведении дополнительного этажа освещение осуществляют за счёт фронтонных окон различного вида, а также мансардных окон, которые монтирую в скат кровли. Это придаёт крыше современный вид и позволяет проникать дневному свету в подкровельное помещение.

Нужно уделить особое внимание освещённости лестничного пролёта и наличию вентиляции как внутридомовой, так и кровельной, ещё на этапе проектирования. . Все характеристики и внешний вид мансардного помещения определяются конструкцией стропил, которые бывают следующих видов:

Все характеристики и внешний вид мансардного помещения определяются конструкцией стропил, которые бывают следующих видов:

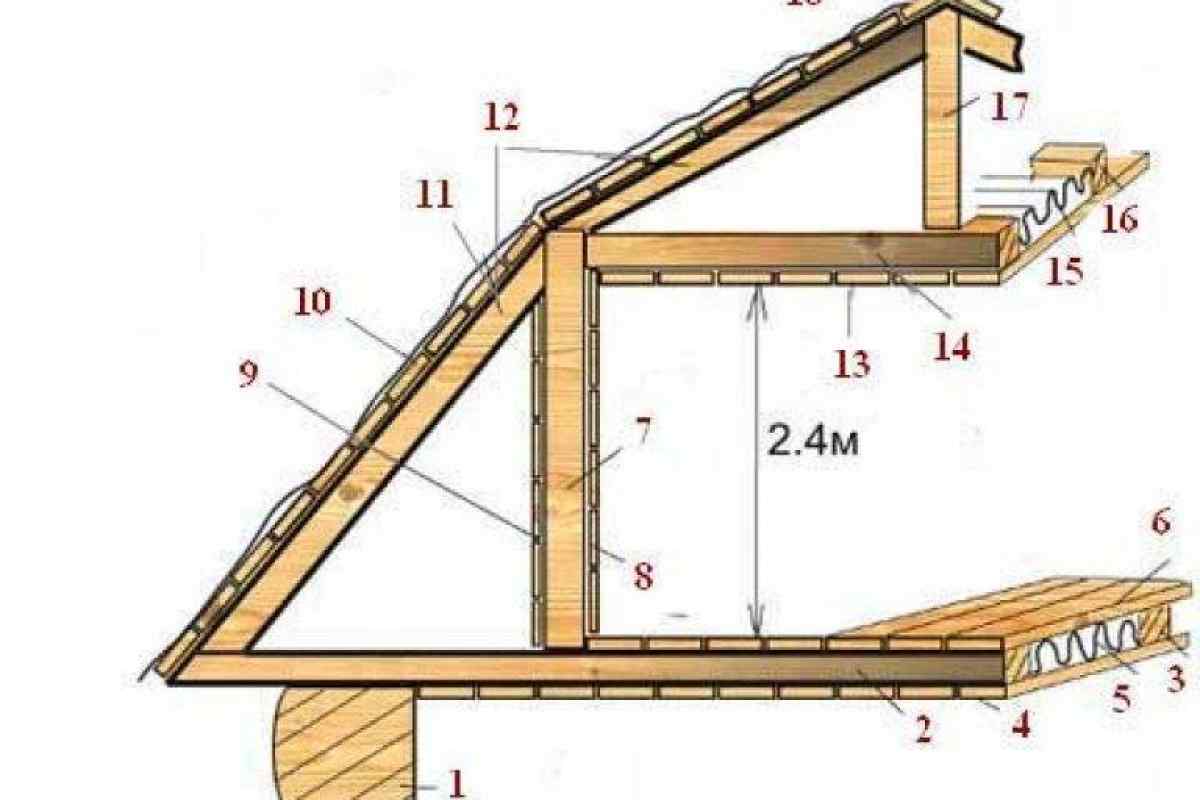

• односкатная стропильная группа, при строительстве мансардного помещения следует учесть разную высоту стен, что приносит определённые неудобства при планировке;
• двускатные симметричные или асимметричные, в них жилое помещение вписывается так, чтобы в высокой части от пола до потолка было не менее 2,2 м, а в низких не менее 1,5 м;
• ломаные конструкции, в них наклон стропил позволяет вписать более просторное прямоугольное помещение с фронтонным расположением окон, для увеличения площади делаются выносы скатов от 0,5 до 1 м;
• щипцовый вид, позволяет получить дополнительную площадь и освещение;
• вальмовые крыши, не дают существенного выигрыша полезной площади из-за четырёхскатной конструкции;
• купольные и пирамидальные виды, сложные для организации жилого пространства.

Самыми предпочтительными вариантами являются щипцовые и ломаные конструкции, поскольку позволяют выделить наибольшую жилую площадь в подкровельном пространстве без больших материальных и трудовых затрат.

Технология утепления мансардной крыши

Утепление мансардной крыши частного дома позволяет не только утеплить мансарду, но и создать надлежащую теплоизоляцию всей кровельной системы, чтобы она прослужила долгие годы.

В составе схемы утепления мансардной крыши лежит комплекс мероприятий, в состав которых входит создание тепло-, гидро- и пароизоляции. Поверх данного кровельного пирога укладывается кровельный материал, который защищает всю конструкцию от негативных факторов окружающей среды. Для защиты утеплителя от негативного воздействия конденсата, который снижает его теплоизоляционные свойства, необходимо оградить его от кровельного материала. Для этого может использоваться один из предложенных листовых материалов:

• гидроизоляционная пленка, которая крепится с внешней стороны к стропилам. Она не должна касаться материала утеплителя, поэтому отсекается от него обрешеткой или контррейками;
• диффузионная мембрана ̶ крепится на утеплитель и защищает его от любого воздействия влаги.

Полезный совет! Гидроизоляционный материал следует укладывать с легкими провесом, исключая возможность натянуть его.

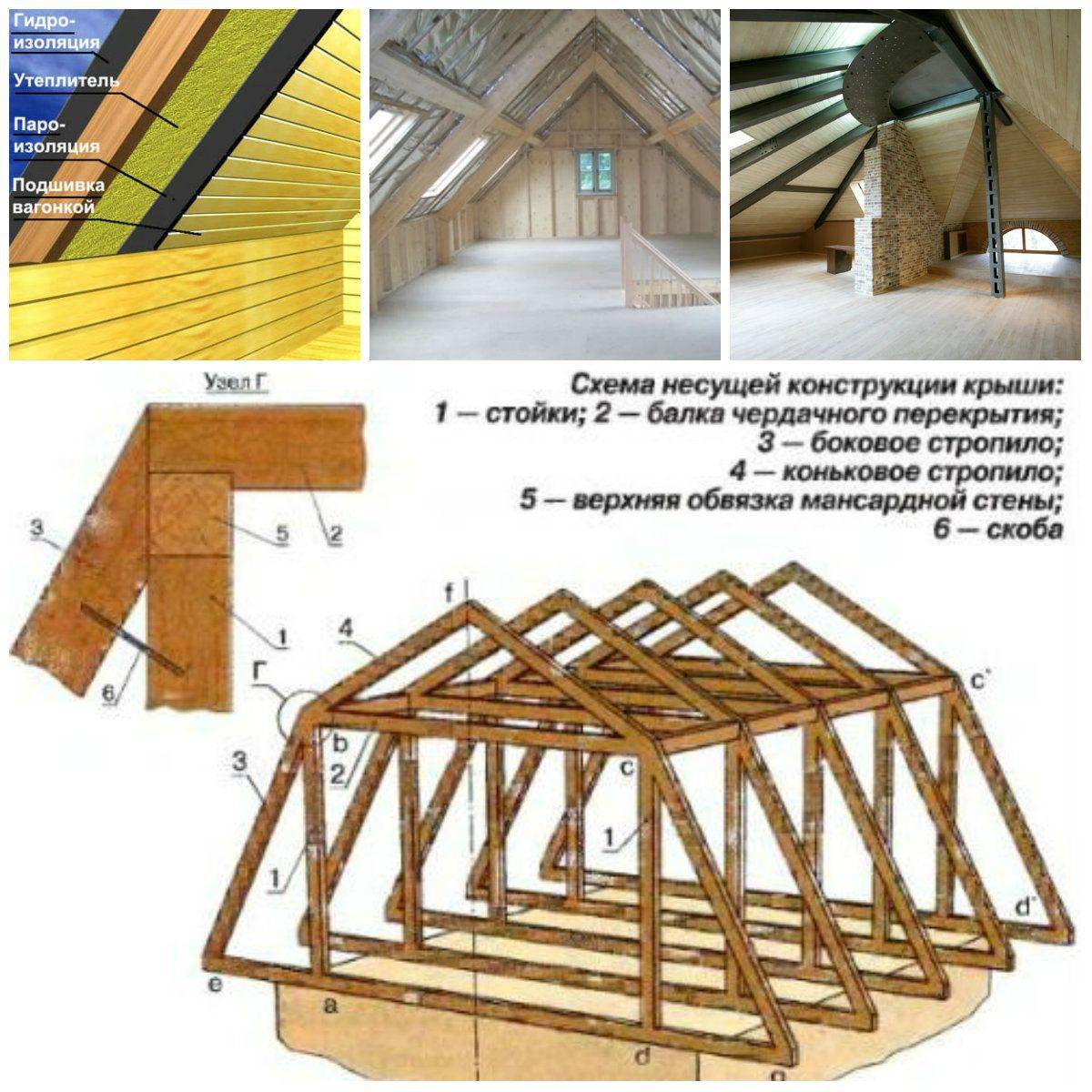

Утепление и изоляцию мансардной крыши следует проводить, придерживаясь общепринятой технологии укладки кровельного пирога

Гидроизоляционный слой необходимо разложить поперек стропил. Начать следует снизу. Первый ряд опускается в водосточный желоб. Каждый следующий необходимо раскатать внахлест в 10-12 см. Таким образом следует дойти до конька. Там материал по верхнему краю с двух сторон обрезается и закрепляется. Вдоль по коньку следует раскатать полосу, которая спускается с двух сторон кровли до самого желоба, что обеспечивает равномерное отведение воды.

Слой пароизоляции в виде мембраны является надежной защитой утеплителя от проникновения в его толщу пара из помещения. Материал также укладывается внахлест и крепится к лагам при помощи скоб степлера. Все стыки и места примыкания следует тщательно проклеить с использованием специального двухстороннего паронепроницаемого скотча.

Полезный совет! На пароизоляционной пленке нанесена жирная линия, от которой необходимо начинать следующий слой. Следуя по ней, холсты скрепляются при помощи скотча.

Утепление мансардной крыши изнутри с помощью вспененного пенополистирола, который наносится на поверхность в жидком виде, заполняя все щели

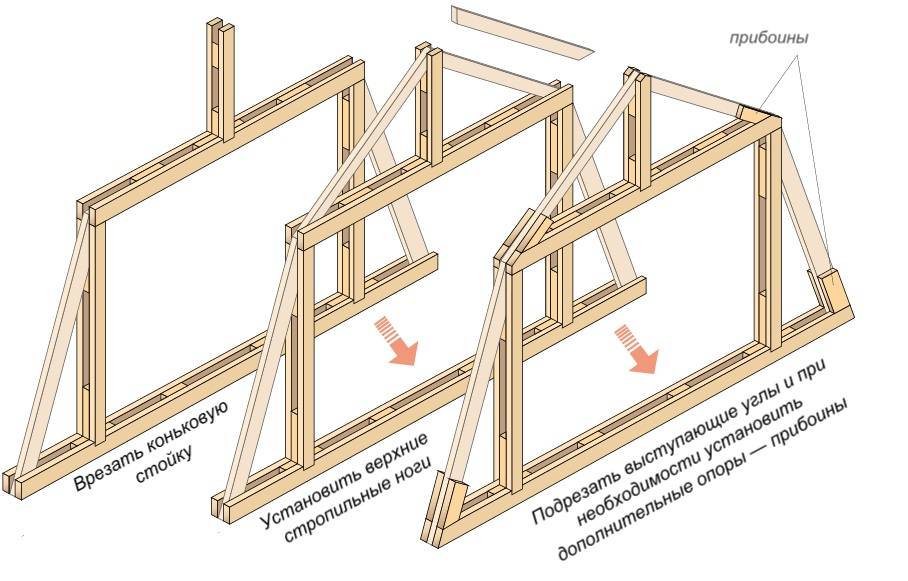

Подгонка стропил нижнего уровня

Стропилы нижнего уровня крыши «ломаной» технологии производятся и устанавливаются обычным наслонным способом:

К торцу возводимого сооружения устанавливаем доску 25х150мм нужной длины и техническим карандашом чертим линии верхнего и нижнего запила. При условии, что в геометрии стропильной конструкции нет недочётов, этот образец можно использовать для производства всех стропилин нижнего ряда.

Если же есть отклонения в работе, делаем монтаж только крайних ног и протягиваем между ними шнурок. По образцу на других стропилинах оставляем только верхний запил. Со шнуровкой сочетая верхнюю часть заготовки, нижнюю линию размечать необходимо по факту.

Ставим стропильные ножки. Укрепляем их к брусьям перекрытия скобами или железными уголками, а сверху к балкам гвоздям, несколько штук.

Случается иногда, что для перекрытия нижней покатой поверхности по всей длине не хватит одной лишь доски. В этих случаях стропилину устанавливают из двух коротких досок, укрепленных куском материала подобного сечения длиной в 1 метр и больше. Но, желательнее всего сделать заказ досок нужной длины, чтобы ослабить сооружение скрепленными участками.

Что входит в состав будущей крыши

Чтобы разобраться, как сделать мансардную крышу своими руками, сначала нужно понять, какой состав будет иметь «кровельный пирог».

Состав элементов:

• гидроизоляционный слой;
• пароизоляционный слой;
• материал для утепления;
• непосредственно кровля как завершающий элемент работ.

Обозначим некоторые тонкости. Что касается утеплителя, то в зависимости от того, какой шаг между стропилами планируется делать, он может быть разным. Для экономии и простоты монтажа утеплителя лучше изначально согласовать все эти особенности, чтобы в получившиеся ячейки листы материала легко вставлялись. В таком случае пропадет необходимость их разрезать, что также избавит от дополнительных затрат.

Еще один нюанс: тип кровли лучше выбирать в зависимости от обрешетки. Или наоборот, если владелец дома решил, какая кровля его определенно интересует, он должен подобрать подходящий тип обрешетки под нее.

Важно! Чтобы сделать мансардную крышу дома своими руками, нужно заранее продумать вентиляционную систему. Обязательным является применение утеплительного материала

Полезно знать

Чтобы правильно рассчитать стропильную конструкцию мансарды, необходимо суммарно учесть 3 вида нагрузок, действующих на кровельную систему. Во-первых, следует вычислить вес самой мансардной крыши: кровельный материал, обрешетка, контробрешетка, гидроизоляция, стропила, теплоизоляционный слой мансарды, пароизоляция, чистовая отделка. Для этого потребуется знать вес каждого материала на 1м2, такие параметры указываются в инструкциях и сертификатах заводов–изготовителей.

Например, полимерно-битумной гидроизоляции потребуется 5 кг/м2, один квадратный метр минваты весит 10 кг, стандартной обрешетки из доски в 25 мм – 15 кг, ондулин приблизительно 3 кг, металлочерепица – самый тяжелый кровельный материал. При подсчете нагрузки сложите все показатели и умножьте на поправочный коэффициент 1,1.

Во-вторых, конструкция стропильной системы мансардной крыши должна выдерживать снеговые нагрузки, в некоторых районах этот показатель превышает более 500 кг на м2. Формула для расчета снеговой нагрузки:

S=Sg x µ, где

S  – снеговая нагрузка;

Sg  –  масса снега на 1м2 горизонтальной поверхности, показатель устанавливается нормативными документами для каждого климатического района в отдельности;

µ – коэффициент, зависящий от уклона крыши: угол в 25о – коэффициент 1,0, 25-60о – 0,7, если уклон выше 60о коэффициент не учитывается.

И наконец, ветровые нагрузки. Для их расчета применяется формула:

W = Wo x k, где

W – ветровая нагрузка;

Wo – нормативные данные, которые определяются индивидуально для каждого района;

k – поправочный коэффициент для разного типа местностей и высотности здания.

На основании суммарной нагрузки на стропильную систему мансардной крыши, определяется длина, шаг и поперечное сечение стропильной ноги. Далее мы привели таблицу рекомендуемых параметров для устройства стропильной системы в умеренном климатическом поясе (Московская область):

Для других элементов стропильной системы мансардной крыши существуют свои параметры:

• мауэрлат выполняется из бруса 150*150, 100*150, 100*100 мм;
• ригель – 100*200-150 мм;
• прогоны – 100*200-150-100 мм;
• енды, диагональные ноги – 100*200 мм;
• затяжка – 50*150 мм;
• подкос – 150*150, 100*100 мм.
• подшивочная доска – 25*100 мм.

Схемы и таблицы распределения ветровой нагрузки по участкам крыши

На рисунках схемах и прилагаемых к ним таблицах обозначены участки крыши, подверженные максимальным ветровым нагрузкам, и указаны соответствующие коэффициенты для расчета.

Характерно, что при углах ската до 30 градусов (а это – вполне возможно на участке коньковых стропил), коэффициенты указаны и со знаком плюс, и отрицательные, то есть направленные вверх. Они несколько гасят фронтальную ветровую нагрузку (это учитывается при расчетах), а чтобы нивелировать воздействие подъемных сил, необходимо будет очень тщательно закрепить стропильную систему и кровельный материал на этом участке, используя дополнительные связи, например, с помощью отожжённой стальной проволоки.

После того как ветровая и снеговая нагрузки рассчитаны, их можно будет просуммировать, и, с учетом конструктивных особенностей создаваемой системы, определить сечение досок для стропил.

Обратите внимание, что данные приведены для наиболее часто применяемого хвойного материала (сосна, ель, кедр или лиственница). В таблице показаны максимальная длина стропил между точками опоры, сечение доски в зависимости от сортности материала, и от шага между стропилами

Значение суммарной нагрузки указано в кПа (Килопаскалях). Привести эту величину в более привычные килограммы на квадратный метр — несложно. Со вполне допустимым округлением можно принять: 1 кПа ≈ 100 кг/м².

Значения размеров доски по ее сечению округляются до стандартных размеров пиломатериалов в большую сторону.

Инструменты

Естественно, во время работы не обойтись без инструментов, в список которых входит:

• Электродрель, шуруповерт.
• Строительный уровень и отвес, рулетка, угольник.
• Топор, стамеска, долото, молоток
• Циркулярная пила, электролобзик, ножовка.
• Плотницкий нож.

Монтаж будет ускорен, если инструменты для работы будут качественными, а работа будет проводиться с грамотными наставниками, с помощниками, аккуратно и поэтапно.

Этапы монтажа

Необходимо строго соблюдать последовательность выполнения работ — только при таком условии конструкция получится надежной и прочной.

Крепление мауэрлата

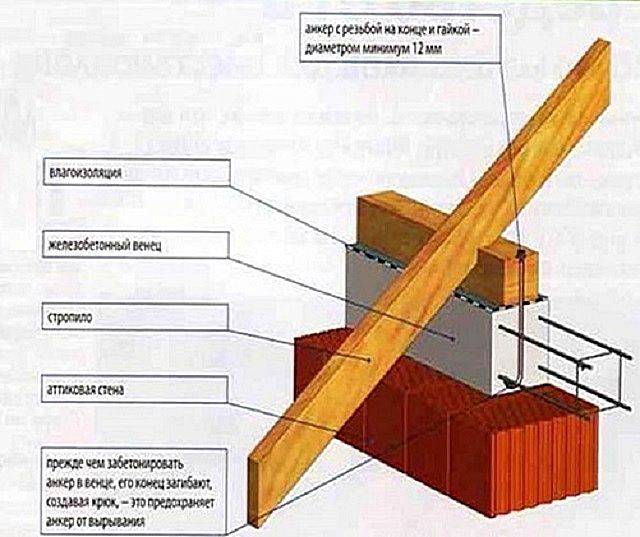

Монтаж любой стропильной системы начинается с закрепления на торце боковых стен строения мощного опорного бруса — мауэрлата, на который будет удобно устанавливать стропильные ноги. Мауэрлат изготавливается из качественного бруска сечением не менее 100 × 150 мм. Укладывается он обязательно на настеленную по верхнему торцу стены (независимо от материала) гидроизоляцию из рубероида.

За счет мауэрлата нагрузка будет равномерно распределяться по стенам и передаваться на фундамент строения.

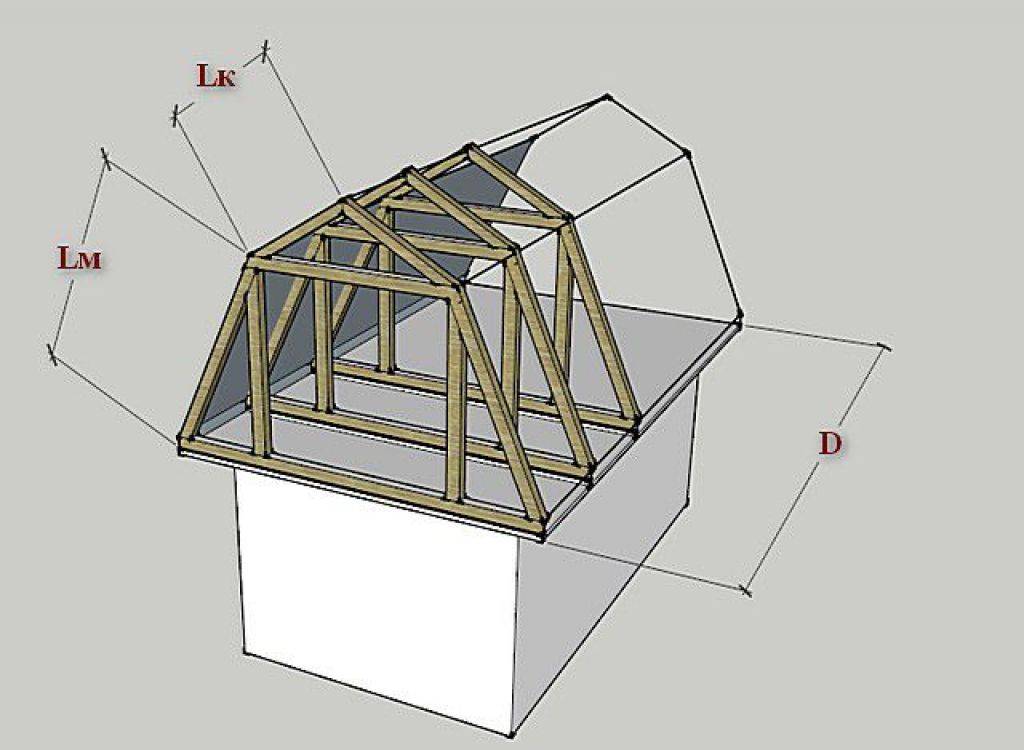

Пояснения к результатам расчетов

Угол наклона боковых стропил

Так называется угол, под которым боковой скат и боковые стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы можете не только рассчитать количество материалов для данного угла, но и проверить, возможно ли построение боковых скатов под этим углом при помощи выбранных вами материалов.

Угол наклона коньковых стропил

Так называется угол, под которым верхний (пологий, коньковый) скат и висячие стропила наклонены к плоскости пола мансардного этажа. Вводя угол, вы cможете рассчитать количество материалов для выбранного угла и проверить, возможна ли установка коньковых скатов и стропил под этим углом из выбранных материалов.

Площадь поверхности крыши

Суммарная площадь скатов крыши, включающая площадь свесов указанной длины. Определяет количество кровельного и подкровельного материала, требуемого для создания крыши.

Количество рулонов изоляционного материала

Объем требуемого рулонного подкровельного материала, с учётом необходимого нахлёста в 10%. В расчётах мы исходим из рулонов длиной 15 метров и шириной 1 метр.

Нагрузки на боковую и коньковую стропильную систему

Максимально возможные нагрузки, оказываемые на стропильную систему

Во внимание берется вес всего кровельного пирога, а также ветровые и снеговые нагрузки вашего региона

Минимальное сечение стропил

Чтобы обеспечить крыше достаточную прочность, необходимо выбрать стропила с сечением не менее указанного здесь минимума. При расчёте учитываются материалы, параметры и предполагаемые нагрузки для климата вашего региона.

Количество рядов обрешётки

Точное количество рядов обрешетки, которое потребуется для установки выбранной кровли. Если вы хотите определить количество рядов для одного ската, то данное значение нужно разделить на два.

Равномерное расстояние между досками обрешетки

Чтобы обойтись без подрезки, а стало быть, без перерасхода труда и материалов, вам нужно выбрать именно это расстояние между досками обрешётки.

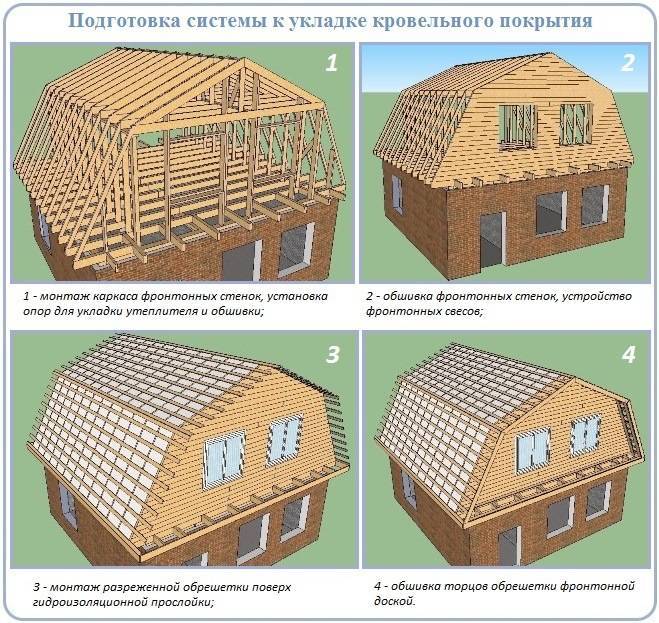

Пошаговая инструкция – этапы изготовления

Когда возводится мансарда своими руками – этапы изготовления будут следующими:

Поверх гидроизоляции монтируют деревянные балки, имеющие сечение 10х10 сантиметров. Лучшим гидроизоляционным материалом в данном случае считается рубероид или толь в рулонах, поэтому работать с ними удобно даже при отсутствии соответствующих навыков. Если перекрытие в доме деревянное, то нет необходимости укладывать под основные балки дополнительный брус.
Далее следует монтаж стоек на балки с таким же размером сечения. Эти стойки выполняют функцию своеобразного скелета для стен мансарды. Их необходимо устанавливать на расстоянии не более двух метров друг от друга. Обеспечить качественную работу на данном этапе помогут сделанные своими руками чертежи крыши мансарды. При отсутствии необходимых знаний, можно обратиться к профессионалам.
Каждая из стоек должна располагаться совершенно ровно, для их фиксации используют шипы и скобы. Правильность установки следует сверять с уровнем и в случае необходимости подпиливать эти элементы в определенном месте. После завершения установки стоек, их обшивают с двух сторон. С внутренней стороны используют листы обычной фанеры или гипсокартона, а с внешней – горбыль

Важно уложить между стойками утеплитель.
Далее монтируют верхний брус с аналогичным сечением. Крепить его можно любым способом

Когда строится мансандровая крыша, главное, чтобы балки были установлены прочно и крепко.
На этом этапе предстоит установка мауэрлата, который представляет собой опору для подстропильной ноги, расположенной внизу конструкции. Благодаря этому элементу обеспечивается прочность фиксации стропил кровли к стенам. Для мауэрлата нужен брус или доска, у которых сечение 40х40 сантиметров. Под него укладывают гидроизоляцию для недопущения процессов гниения.
Если мауэрлат смонтирован качественно, он защитит крышу дома от воздействия ветра, в зимнее время от снега и других нагрузок. Чтобы его тщательно закрепить, используют проволоку сечением 5 миллиметров, желательно отожженную, которая предназначается для обвязки. Для придания стенам прочности, проволоку вмуровывают непосредственно в них.
На следующем этапе, согласно технологии возведения мансардных крыш частных домов, нужно поставить стропильные ноги. Сначала производят разметку на мауэрлате и стропильной раме в местах, где запроектирована установка стропил. Как правило, шаг монтажа составляет 100 –120 сантиметров. Стропила изготавливают из идеально ровных досок сечением 4 –5 сантиметров и шириной 15 сантиметров.
Стропильные ноги должны опираться на обязательный элемент конструкции – на коньковую балку. Она не потребуется, если длина стропила не превышает 8 метров. Тогда обходятся обычными растяжками.
Установку кобылок производят аналогично тому, как это делалось со стропилами. Для упрощения работы ее начинают выполнять от двух крайних элементов. Между ними натягивают шпагат и ориентируются на него при монтаже следующих кобылок. Когда они установлены, к ним прибивают доску подола, служащую препятствием для ветра и атмосферных осадков.
До того, как строить мансардную крышу, при составлении чертежей необходимо определиться с местом расположения окон. Площадь оконных проемов не может быть меньше 12-13% площади боковых стен. Там, где будут ставиться окна, следует укрепить стропила. Для этого устанавливают поперечные брусы, которым предстоит стать верхней и нижней частью оконного проема, в который помещают и крепят раму.

Разновидности стропильных систем

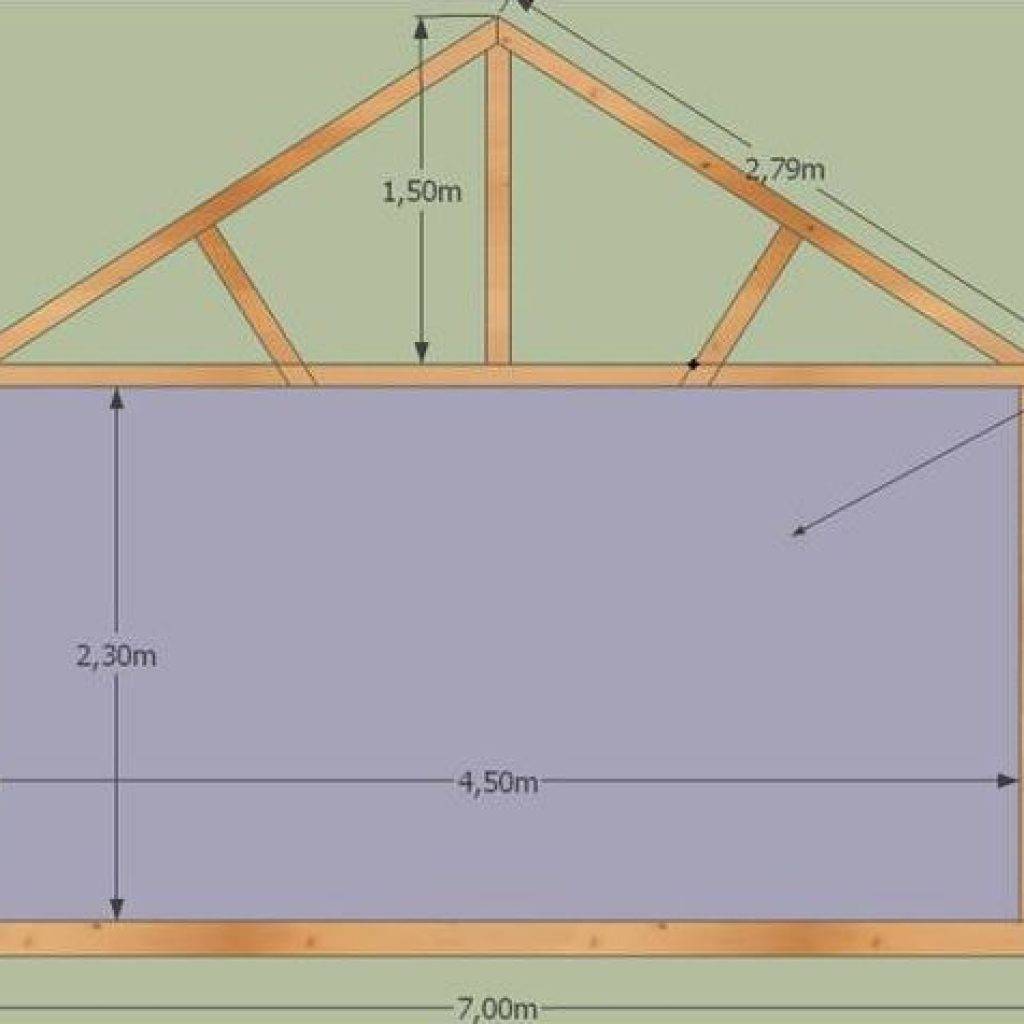

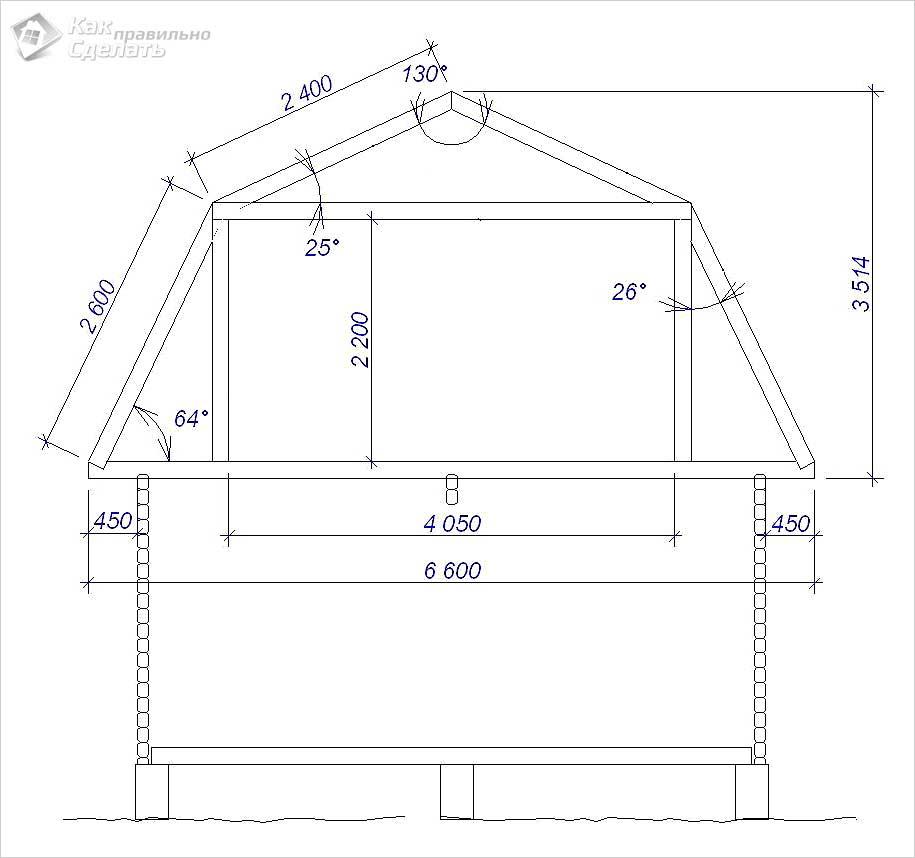

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

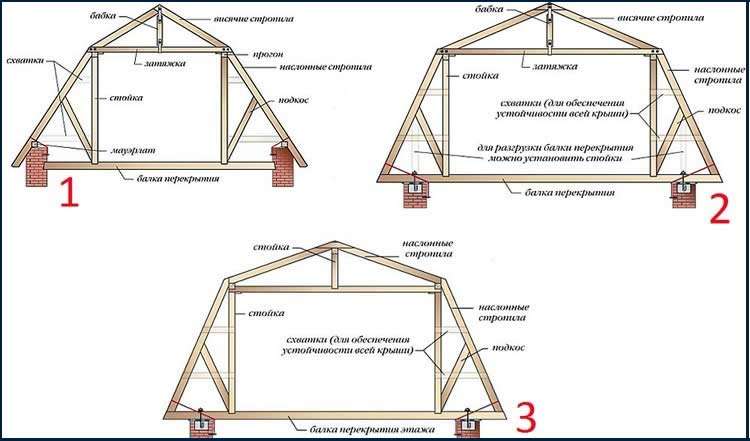

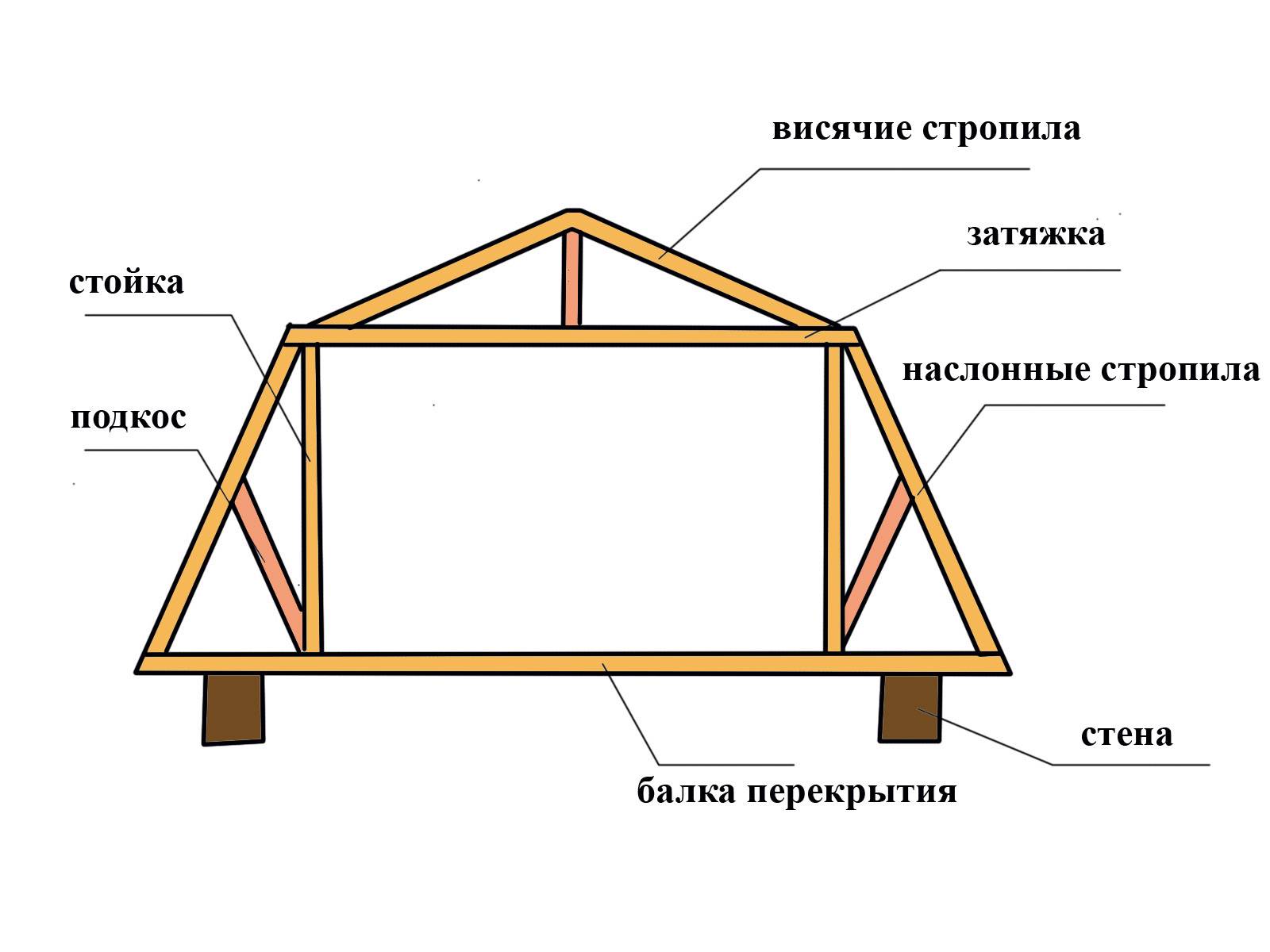

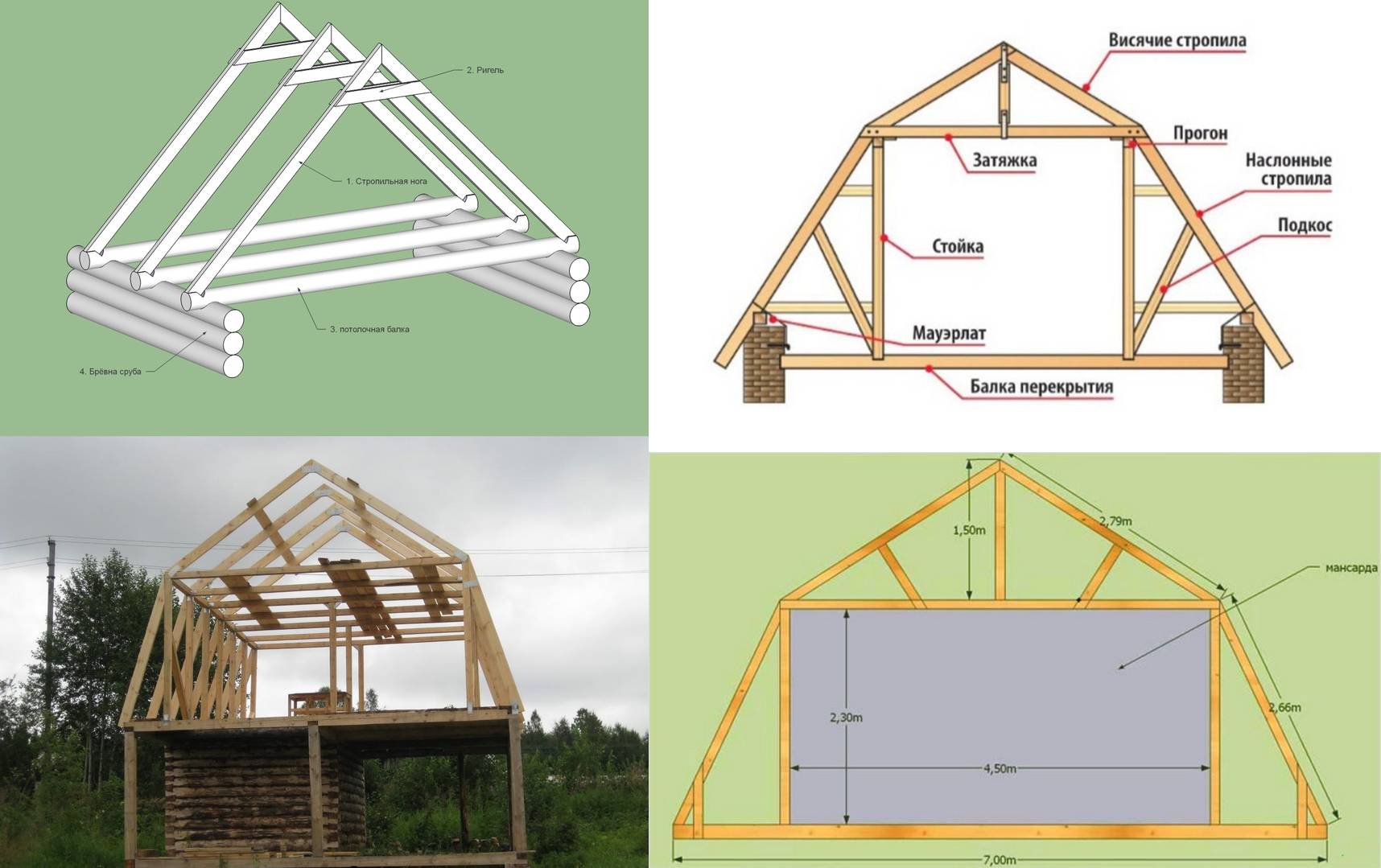

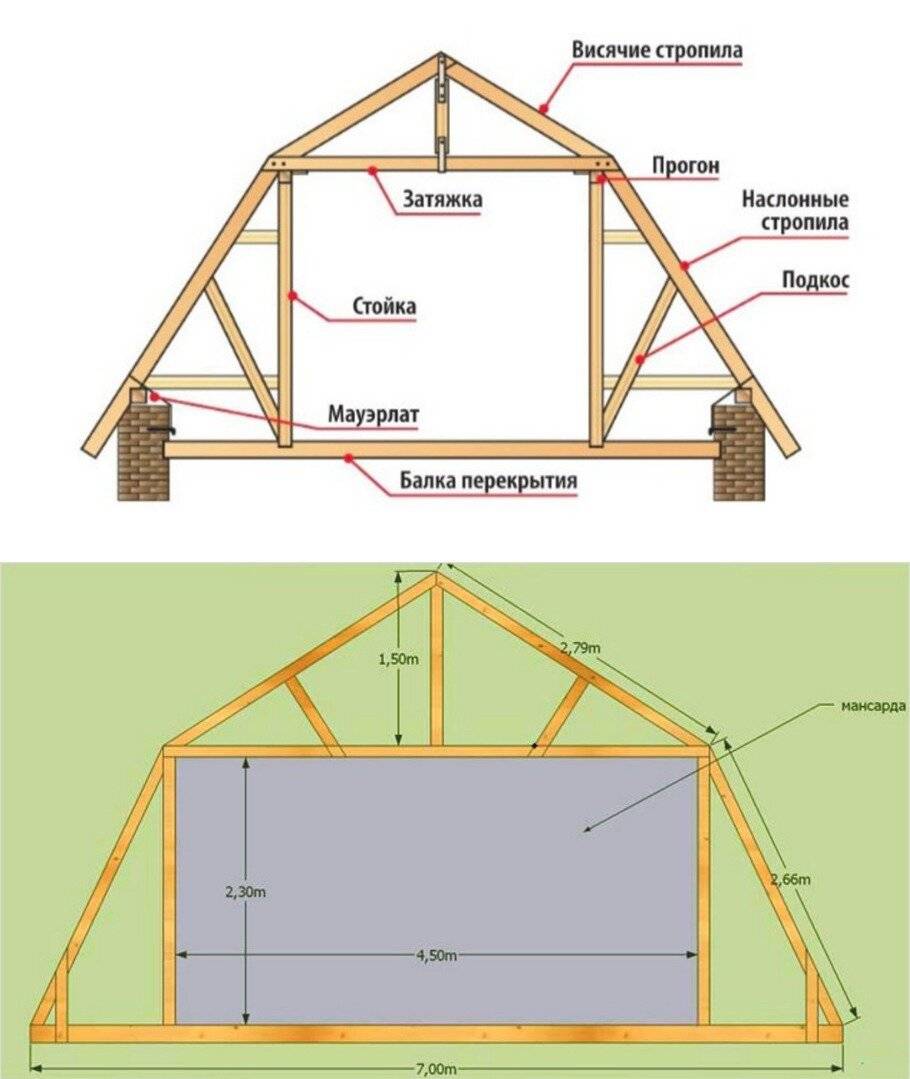

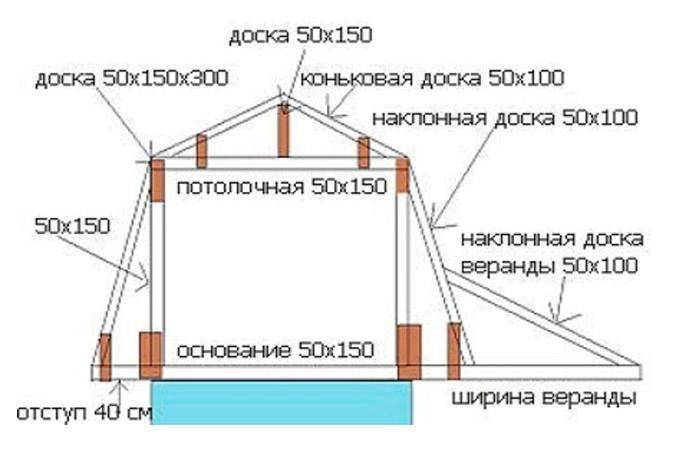

1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.

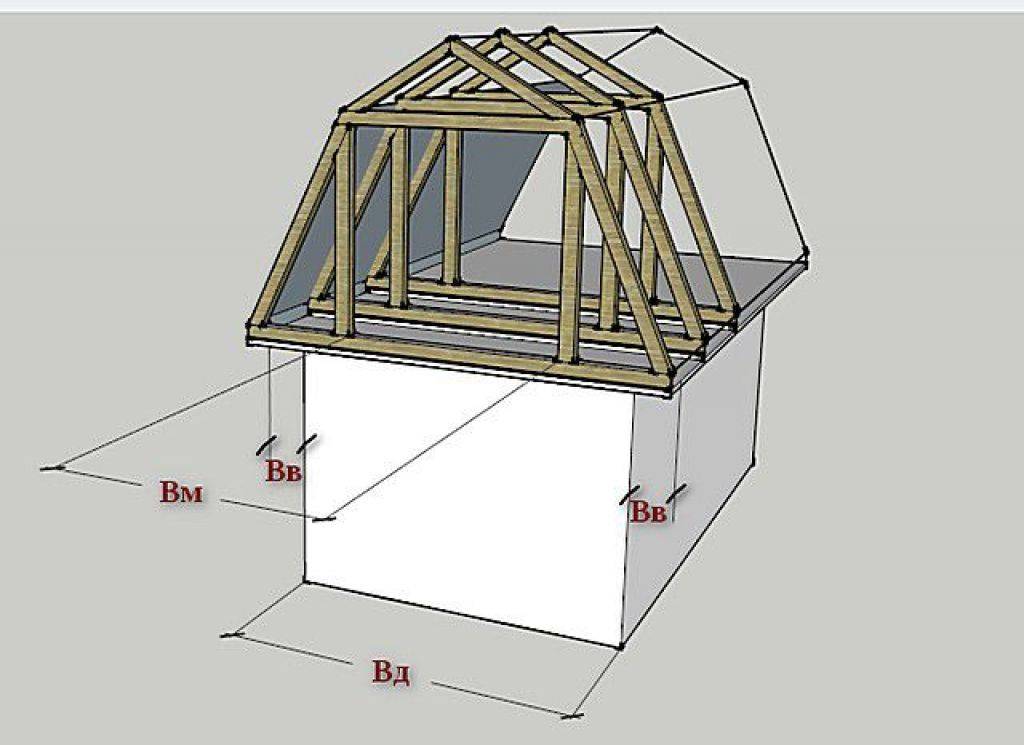

2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Разновидности мансардных крыш

Мансардная крыша своими руками – это отличная возможность расширить полезное пространство в частном доме. Каким будут габариты пространства, заключенного между фронтонами постройки и скатами кровли, зависит от формы и конструкции крыши.

Мансардная крыша: фото крыши с ломаными скатами

Крыша мансардного типа бывает нескольких видов:

Односкатная. Это наиболее простой вариант, однако, на практике к нему обращаются довольно редко, по большей части, чтобы сделать мансарды на небольших загородных домиках.

Проекты мансардных крыш с двумя скатами

Различаются следующие типы двускатых кровель: щипцовые и ломаные. Двускатная щипцовая, пожалуй, пока не имеет соперников по популярности. Ни ее проектирование, ни строительство своими руками, как правило, не вызывают особых сложностей.

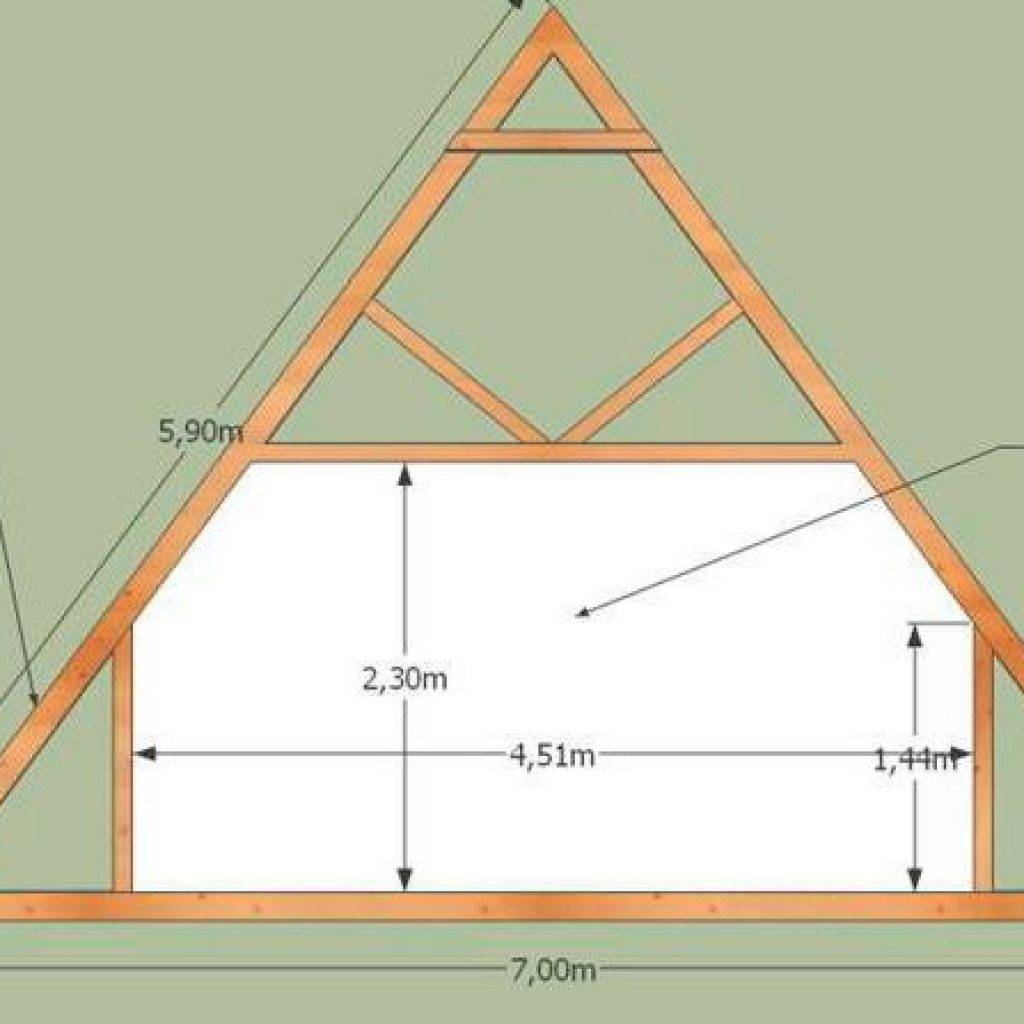

Мансарда двухскатной крыши

Схема мансардной крыши с симметричной щипцовой системой достаточно простая. Фронтоны таких домов, чаще деревянных, имеют треугольную форму. В несущую конструкцию щипцовой мансардной крыши входят наклонные или висячие стропила.

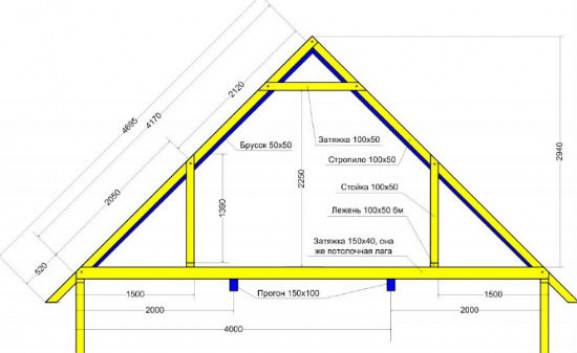

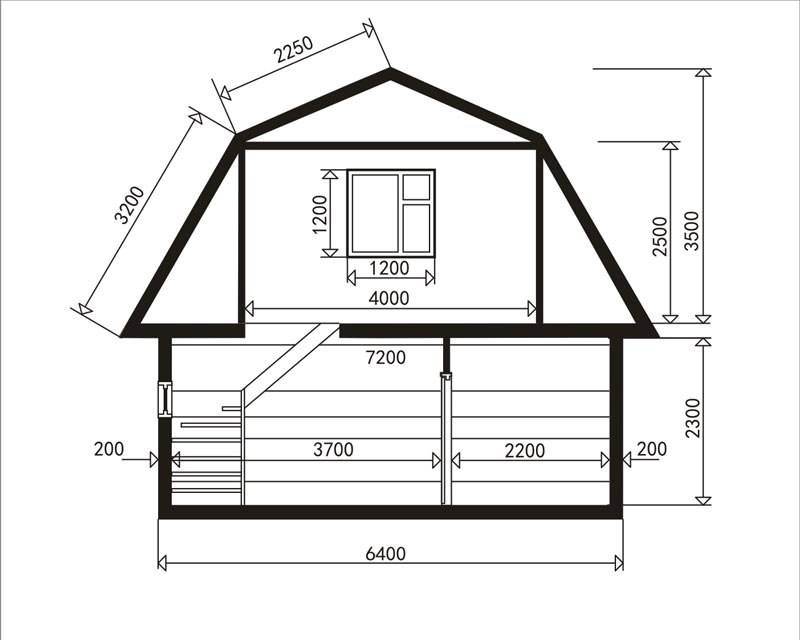

Конструкция мансардной крыши двухскатной

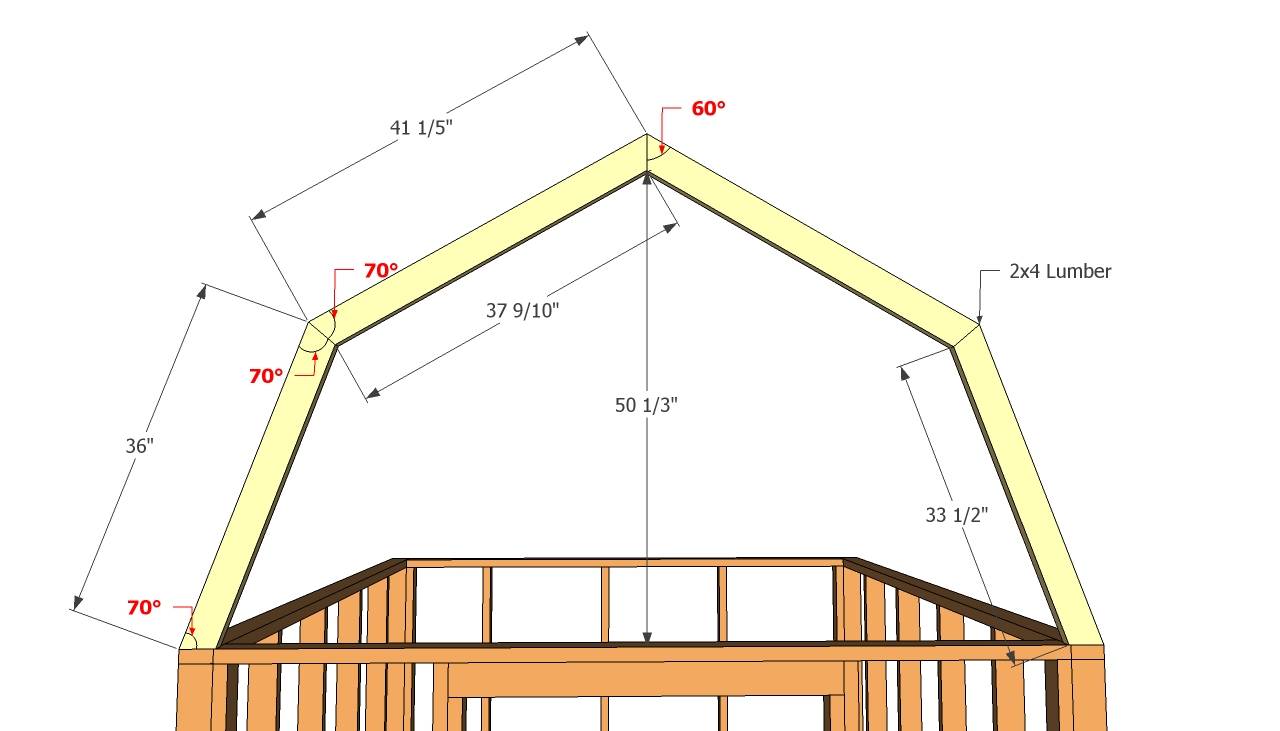

Ломаная мансардная крыша отличается от щипцовой наличием на каждом из скатов двух скатных плоскостей, пологого и крутого. Уклон верхнего – примерно 20–30 градусов, нижнего – 60–80 градусов. Это экономичный вариант для частного дома, ширина которого не больше 6 м. Сделать ломаную мансардную крышу своими руками немного сложнее, но это вполне окупается полноценной площадью мансардного этажа, которая позволяет обустроить внутри спальню, детскую, кухню и т. д. Каркас мансардной крыши этого типа состоит из ферм, в которых стропила укреплены стойками, а нижний пояс становится основой пола мансарды. Места излома усиливают растяжками.

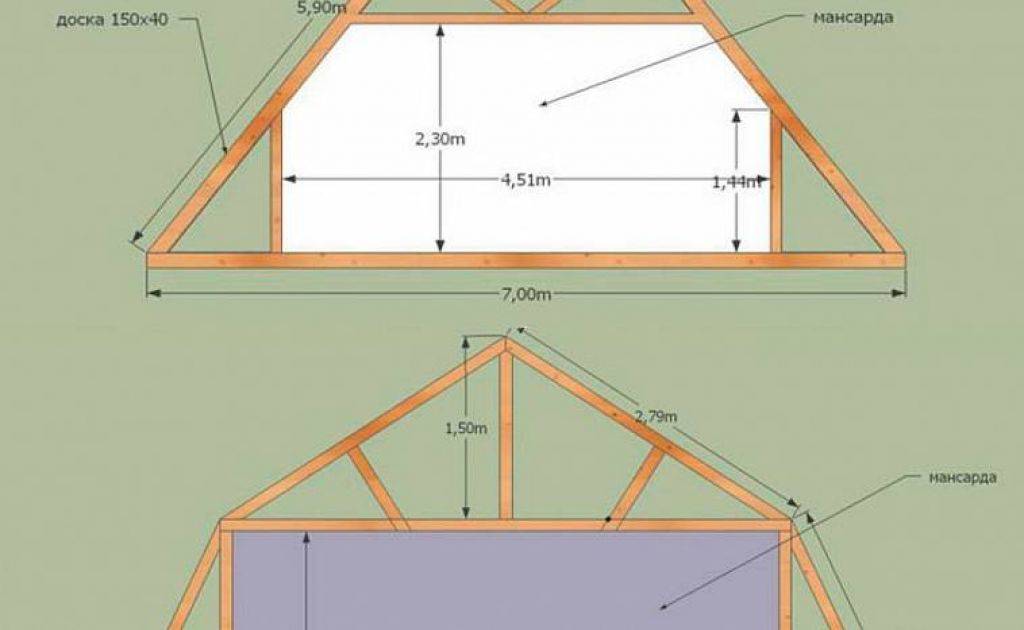

Конструкция мансардного этажа ломаной и щипковой крыши

Еще одной разновидностью двускатной является полувальмовая. Спроектировать ее в целом можно, как обычную симметрическую стропильную конструкцию с опорой на мауэрлат, с той лишь разницей, что над ее фронтонами имеются небольшие скаты.

Четырехскатная мансардная крыша

Конструкция четырехскатной кровли позволяет обустроить под ней дополнительный этаж – просторный и удобный. Монтаж мансардной крыши с четырьмя скатами, безусловно, сложнее, чем изготовление двускатной системы. Ее стропильная система считается наиболее сложной. Особого подхода требует размещение мансардных окон. В вальмовой крыше их обычно устанавливают в плоскости пирога кровли. Красивые обеспечивают эффективное освещение.

Вертикальные мансардные окна на датской вальмовой крыше

Более практичной в этом смысле является вариант датской. В отличие от классической вальмовой, в их верхней части имеются фронтоны, которые позволяют организовать освещение мансарды при помощи обычных вертикальных окон.

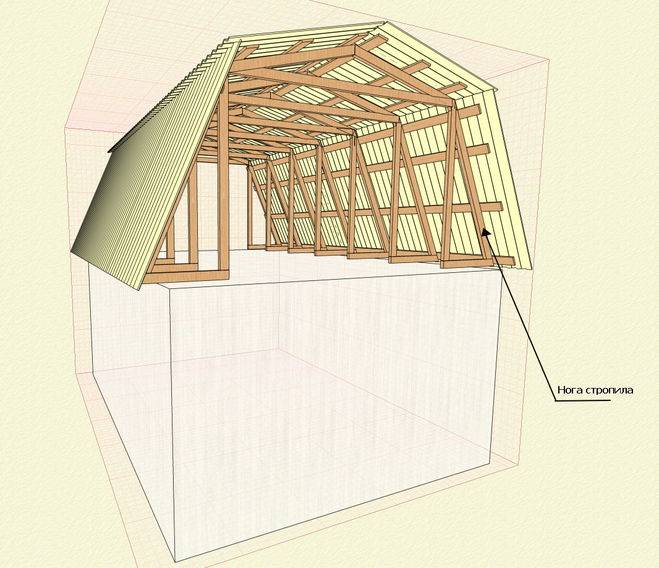

Скелет вальмовой крыши с мансардой

В обычной вальмовой крыше стропила прямые, без переломов. Верхним концом угловые ребра опираются на конек, длина которого зависит, в частности, от запланированной стропильной системы. Четырехскатные крыши тоже бывают ломаными. Реализация такой конструкции достаточно сложна, но позволяет получить в соответствии с планом значительное увеличение полезного пространства мансардного этажа.

Шатровая мансардна – почти вальмовая. Почти, потому что все ее скаты, имеющие форму равнобедренного треугольника, сопрягаются в одной точке, то есть шатровая крыша не имеет конька.

Куполообразная крыша

На этом многообразие мансардных крыш не кончается.

• Многощипковые, представляющие собой комбинацию нескольких двухскатных имеют сложную геометрию со множеством изломов.
• Конические, сводчатые, купольные с изысканным дизайном и т. д.

Все эти варианты считаются очень сложными для исполнения и изначально требуют профессионального подхода. Это целый комплекс задач, начиная от чертежа и расчёта и кончая материалом покрытия, для которых нужно найти правильное решение. Необычность и особая эстетичность этих крыш, как правило, увеличивает количество скатных изломов, которые образуют множество внутренних углов (ендова). Каждый из них несет в себе потенциальную опасность целостности кровли. На этих участках, как правило, задерживается дождевая вода и образуются снежные мешки, которые становятся причиной протечек.

Крыши домов с мансардой: фото основных вариантов перекрытия

Расчет мансардной крыши в этом случае практически невозможен без специальных навыков, поэтому если ваша мечта крыша мансарда своими руками, то выберите проект с меньшим количеством сложных элементов, чтобы не становиться перед необходимостью постоянного ремонта.

Выводы

При возведении мансардной крыши следует учитывать некоторые особенности работы

К примеру, важно создать правильное утепление и гидроизоляцию пирога. Кроме того, нужно позаботиться о выборе кровельного покрытия

Благодаря этому мансардная крыша будет надежно защищена от непогоды.

Перед работой составляется проект будущей постройки. Он создается с учетом расчетных нагрузок и используемых материалов. В плане постройки отражают все тонкости процесса

Важно следовать технологии сооружения мансардной крыши – это обеспечит ее надежность и долговечность
