Металлические распашные ворота: виды конструкций

Конструкции распашных ворот

Есть несколько видов распашных конструкций, каждый из которых выполняет свои определенные функции и кроме того отражает современный взгляд на ворота. Из самых популярных можно выделить:

1. кованные – защитно декоративные функции;
2. алюминиевые – легкость и быстродействие;
3. из профлиста – надежные и удобные.

Кованые распашные ворота

Служат не только для защиты проезда, но и украшают территорию частного дома. Коваными могут быть все створки полностью, от рамы до перемычек и мелких деталей – самые дорогие, но красивые модели. У вариантов подешевле, основные элементы, такие как: рама створок и перемычки изготовлены из труб, а детали художественной ковки используются в качестве украшения.

Створки кованных конструкций чаще всего подвешиваются на петлях к закладным в кирпичных столбах. Верхняя часть створок может быть как полностью открыта, так и с декоративными вставками из поликарбоната. Нижняя часть обычно закрывается металлической облицовкой.

Схемы и чертежи распашных ворот из профнастила

В комплект проектной документации входят:

1. Сборочные чертежи ворот из профнастила.
2. Чертеж изготовления отдельных деталей.
3. Подробная спецификация металлических профилей.

Небольшие легкие дачные ворота из профнастила можно изготовить и установить по эскизу ворот из профнастила без разработки специально для них всей проектной документации. Но сечение металлических профилей каркаса ворот и опорных столбов, а также конструкцию металлических цилиндрических петель лучше взять из типового проекта.

Для каркаса ворот из профнастила обычно используют трубчатые металлические профили минимальным сечением 40×20 мм, а максимальным — 60×40 мм. При этом выбор профиля зависит от ширины проема ворот, а также от того, будут ли створки ворот глухими или в одну из них встраивается калитка.

Петли для подвешивания ворот лучше выбрать с подшипниками. Это позволит воротам открываться легко и плавно, без применения для этого значительных усилий. Кроме того, такие петли можно смазывать гораздо реже, чем обычные.

Столбы для ворот из профнастила являются наиболее ответственной частью все конструкции ворот. Именно они должны выдерживать как ветровые нагрузки, так и нагрузку от собственного веса ворот. Поэтому для столбов лучше не использовать профильную трубу с сечением меньше, чем 80×80 мм, а для ворот, с размером проема больше 3.5 м, рекомендую изготовить столбы из трубы сечением 100×100 мм.

Даже если столбы ворот выполняются из кирпича, внутрь кладки устанавливается профильная труба одного из указанных выше сечений. Причем не менее, чем на 0,5 м она должна быть вмонтирована в бетонный фундамент, служащий основанием для кирпичной кладки. При этом закладные для установки петель ворот должны быть связаны с профильной трубой с помощью электросварки или надежного болтового соединения.

Читайте по теме:

Ворота из профнастила распашной конструкции

Если Вам нужны надежные, прочные и недорогие ворота из профнастила — то Вам подойдет классический распашной вариант. О том, как сделать и установить такие ворота читайте в статье.

Как установить ворота из профлиста?

Хотите знать, как правильно установить ворота из профнастила, чтобы они служили Вам долгие годы? Какой для них нужен фундамент? И каркас? Тогда читайте статью — в ней есть все, что Вам нужно.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

• монтаж стоек для навешивания полотна;
• создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

• профильной трубы;
• столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
• кирпича или натурального камня.
• деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

• забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
• бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

• если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
• глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
• создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
• затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
• забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
• чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

• подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
• рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
• при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
• чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
• шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Особенности изготовления

Поэтапное изготовление конструкции можно рассмотреть на примере распашных ворот со встроенной или отдельно стоящей калиткой. Для обеспечения правильной работы конструкции нужно заранее предусмотреть, чтобы было достаточно места для открытия створок.

Для создания каркаса понадобится жесткий профиль 20*20 мм, металлопрофиль с круглым сечением (60*30 мм), в качестве обшивки подойдет металл, дерево или профнастил. Кроме того, необходимо иметь в арсенале краску с грунтовкой, а также задвижку и петли.

Не обойтись в работе без таких инструментов, как болгарка, шлифовальный круг, сварочный аппарат и шуруповерт.

Перед тем как приступить к изготовлению каркаса, необходимо очистить металлические трубы от неровностей и коррозии при помощи шлифмашины. После этого их следует обезжирить, используя растворитель, а затем покрыть грунтовкой. Из предварительно заготовленных и вымеренных деталей сваривают раму.

Далее по направлению к внутренней части рамы варится каркас из металлопрофиля 20*20 мм. Чтобы его укрепить, следует из того же материала приварить раскосы по диагонали. Однако существует один нюанс, который нужно учитывать: если необходимо обшить ворота с обеих сторон, тогда внутренняя часть рамы приваривается строго посередине конструкции, а если только с одной стороны — на краю рамы.

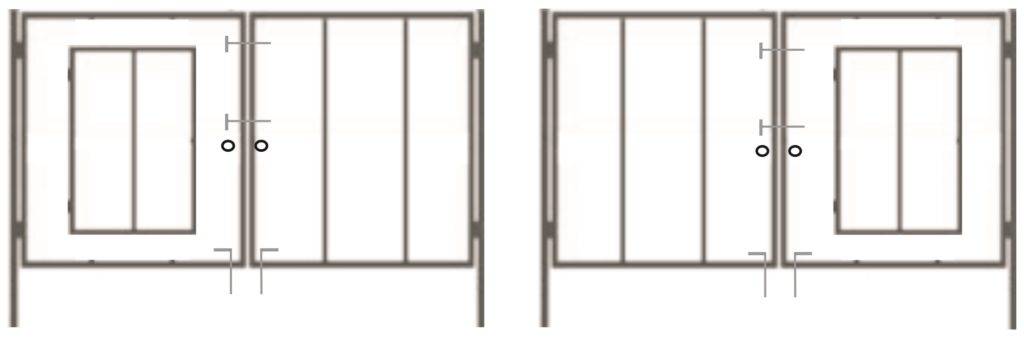

В случае если предусматривается створка ворот с внутренней калиткой, то необходимо варить раму прямоугольной или квадратной формы с 2-мя стойками внутри, равными ширине калитки, которая может располагаться в любой части створки. Раму будущей калитки сваривают отдельно, затем прикрепляют при помощи петель к одной из стоек. Места сварки следует обработать грунтовкой.

Следующим этапом идет обшивка, в качестве которой можно использовать доски, рейки или штакетник. Для крепления этих материалов понадобятся саморезы. При вертикальном расположении древесины можно оставлять просветы между досками, а можно укладывать их сплошняком. При диагональном — следует оставлять зазоры.

У данных ворот есть масса нюансов при изготовлении

При использовании металлической обшивки нужно отдать предпочтение оцинкованным листам или профнастилу с покрытием ПВХ. Они крепятся к конструкции при помощи заклепок или саморезов. Их обязательно следует окрашивать или класть оцинковку.

Это полезно: установка замка на калитку из профнастила своими руками.

Чем откатные ворота из профлиста лучше распашных

Если кратко, то откатные ворота:

• легче автоматизировать;
• надежнее фиксируются в открытом или закрытом положении;
• подходят для широких въездов;
• компактнее;
• сложнее заблокировать снежными заносами;
• прочее и надежнее;
• устойчивее ко взлому.

А теперь — отдельно о каждом преимуществе.

Раздвижные ворота из металлопрофиля открываются, сдвигаясь вбок по направляющей. Поэтому их автоматизация сводится к установке сравнительно простого и очень надежного механизма с зубчатой передачей. Для сравнения, автоматика для распашных ворот ставится на обе створки, и должна быть достаточно мощной, чтобы противостоять ветровой нагрузке. Кроме того, бюджетные модели не рассчитаны на установку на стандартные для нас широкие кирпичные столбы.

Теперь насчет фиксации. В закрытом состоянии на месте откатные ворота из профиля удерживают: две роликовые каретки и верхние ролики с одной стороны, нижний и верхний улавливатель с другой. Эти элементы делаются из толстой стали 3–4 мм и привариваются сплошным швом к опорным столбам и закладной в фундаменте. В открытом положении ворота просто полностью сдвигаются за стену. Поэтому они легко выдерживают штормовые ветра и никогда не закроются в самый неподходящий момент.

Двигающаяся по направляющей створка, удерживаемая в двух точках роликовыми каретками, может быть 4, 5, 6 и более метров в ширину. А откатные ворота на рельсах способны и вовсе перекрыть проезды в несколько полос. Стандарт для распашных ворот — примерно 2 метра створка и 4 метра проезд. На укрепленные петли и усиленные опоры можно повесить створки 2,5 метра, но не более.

Из-за все того же открытия вбок, сдвижные ворота из профнастила практически не занимают места. Для их работы нужна только узкая полоска вдоль забора, что не проблема даже в условиях плотной городской застройки и засаженного растениями палисадника.

По этой же причине открытие и закрытие таких ворот сложнее заблокировать зимой. Во-первых, в зависимости от направления ветра, участок под забором и вовсе может быть свободен от снега, даже если вокруг сугробы. Во-вторых, очистка полосы в 100 мм для движения направляющей и всего проезда для открытия распашных ворот — это принципиально разная по затраченным усилиям работа.

Наконец, одно полотно на мощном каркасе выдерживает значительно большую нагрузку, чем соединенные замком и запорами отдельные створки. Откатные ворота с профлистом в принципе не могут «разболтаться» со временем, что часто случается с распашными при сильных ветрах.

Наконец, каким бы ни был запор на откатных воротах, он всегда на участке: либо створку удерживает двигатель автоматики, либо специальный замок с ригелем в форме крюка, который спрятан за опорным столбом. Конечно, любой замок можно взломать, но в случае с откатными воротами сделать это сложнее.

А что с декором?

В простейшем варианте удобная калитка без претензий на художественные изыски повсеместно устанавливается на дачных участках, разграничительных ограждениях двора на хозяйственную и жилую зоны, при обустройстве «черного» хода, пр.

Для парадного случая облагородить ее можно аккуратными кирпичными столбиками или каменной кладкой, а также необычной арочной формой свода. Необычно смотрится конструкция, взятая «под козырек» или с центральной частью, оформленной декоративной решеткой.

Подчеркнуть индивидуальность калиток, гамму цветов поможет оригинальное освещение в виде уличных светильников. Особый шик и богатство узора придает калитке ручная ковка. Ажурное плетение металлических нитей обеспечит презентабельность входному пространству, усилит прочность конструкции.

Если створки открываются наружу

Если сравнивать между собой, то как линейный, так и рычажный подойдет для наружного открывания ворот. Но отталкиваясь от цены, предпочтение, конечно же, падает на линейный электропривод. Единственное что следует учесть, это метод крепления привода на столб при наружном открывании.

Автоматика для внутреннего открывания

Учитывая это, такой столб требует дополнительного усиления. Например, вокруг можно сварить металлический каркас. Далее привод, открывающийся наружу, выставляется в ручной режим, присоединяются сваркой кронштейны крепления к воротам. В том случае если вы используете линейный привод, то после приваривания открыть ворота полностью и оставить свободного хода до 1 м. После этого проверьте ход створки и правильность работы привода. Если все работает исправно, то можно подключать автоматику и подсоединять двигатель.

Наружное открывание ворот

Итак, важно сделать правильный выбор необходимой автоматики, учитывая, в какую сторону будут открываться створки распашных ворот. Из этой статьи вы узнали о том, что существует возможность сделать автоматику самостоятельно

Более простой вариант приобрести готовый комплект. Но известно одно, независимо от сделанного вами выбора, наличие автоматики на воротах упростит вам жизнь. Поэтому при строительстве ворот на даче подумайте, какой метод будет из открывания – автоматический или ручной. Если же вы имеете собственный опыт в обустройстве автоматических ворот, то пишите комментарии к этой статье.

Установка калитки из профнастила

Особенности установки констуркции

Если забор уже установлен, а тем более из камня, кирпича, пеноблоков, бетона и т.п. возникает вопрос установки петель для калитки (см. Виды дверных петель: рассмотрим подробно). Такие петли привариваются электрической сваркой к закладным металлическим деталям в каменных столбах.

Способы крепления опорных столбов

• Бетонирование
• Засыпка гравийно-песчаной смесью с утрамбовыванием

Виды установки:

• В заборе из профнастила
• В каменном или кирпичном заборе
• В других видах заборов

Монтаж калитки своими руками не трудный. Она легко устанавливается в любом виде забора. Установка не требует специальных строительных знаний.

Закладная деталь в кирпичной кладке

Данные детали потому и называются так: их закладывают во время строительства каменных столбов в кладку. Это, как правило, стальные пластины со штырями. Если столбы уже построены, и необходимо установить калитку, то в кладку вбивают зазубренные кованые металлические штыри, а к ним уже приваривают пластины.

Калитка в кирпичных столбах

Калитка в кирпичных столбах

Если столбы бетонные, то в материале сверлят отверстия, в  которые вбивают зазубренные штыри, а потом уже к ним приваривают закладные детали.

Бетонирование столбов производят бетоном марки М200. Для того чтобы получить бетон марки М200 необходимо смешать цемент 400, песок и щебень в пропорции Ц1: П 2,8 : Щ 4,8.

Например, если в мешке цемент М400, то бетона марки М200 получится  Ц 50: П 140: Щ 240 = 430 кг. За основание для расчета взято один мешок цемента весом 50 кг.

Кирпичные столбы

Инструменты для работы

Для изготовления калитки из профнастила своими руками потребуется немного:

• Строительный угольник (все углы должны иметь ровно 90ᵒ)
• Электросварка (если каркас металлический, понадобится )
• Отвес или уровень (для выставления столбов)
• Садовый бур и лопата (для того чтобы сделать ямки)
• Аккумуляторная дрель и шуруповерт (для сверления отверстий в каркасе и вкручивания саморезов)
• Сверло диаметром 3,8-4 мм и насадка под болт на 10 (головка самореза);
• Угловая шлифовальная машина с обрезным диском (в крайнем случае – ножовка по металлу);
• Электросварка;
• Метрическая рулетка, чертилка, маркер, мел.

Монтаж калитки из профнастила

Для того чтобы сделать забор из профнастила своими руками с калиткой, необходимо подготовить определенное количество материалов. Следует иметь в виду то, что высота забора равняется ширине листа профнастила. Кроме того необходимо взять в расчет  расстояние от земли до забора. Оно равняется 50 мм. Ширина листов, так же как и высота бывает разная.

Сняв все размеры в натуре на местности необходимо спроектировать забор, калитку и ворота. В заборе рассчитывается кратное количество листов. Как правило, расстояние между столбами выбирают 2.5 м.

Рассчитав необходимое количество материалов, а это:

• Столбы
• Профнастил
• Уголок или квадрат
• Цемент
• Песок
• Щебень
• Электроды
• Петли
• Замки для калитки
• Саморезы

Приступают к разработке чертежей калитки и забора. Делают детальный чертеж одной секции забора и калитки. Для того чтобы облегчить себе работу можно найти достаточное количество разнообразных проектов калиток и заборов в интернете с детальными размерами и приспособить их к своему случаю.

Примерные виды чертежей калитки и ворот

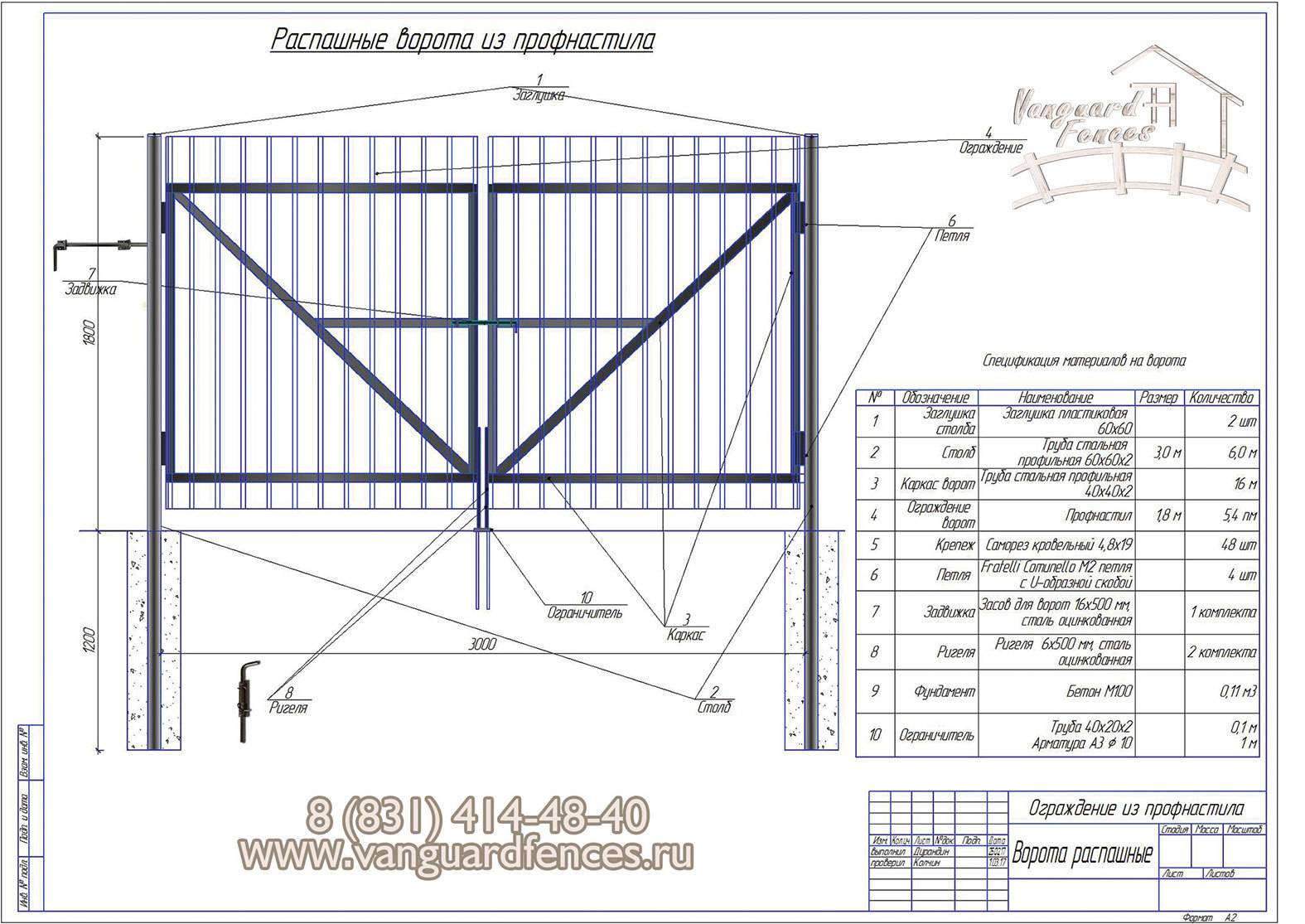

Монтажный чертеж

На схеме показано монтаж калитки и ворот из профнастила со справочными размерами

Следует обратить внимание на глубину закладки столбов для ворот. Чем большая ширина ворот, тем глубина закладки столбов ниже. Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально

Калитка и ворота бетонируются в сборе и выставляются сразу во всех плоскостях вертикально.

Необходимо предусмотреть зазоры между створками ворот или калитки и притворным столбом примерно 8-10 мм. Не следует спешить открывать калитку или ворота раньше времени. Фактически бетон твердеет 28 дней, но эксплуатировать ворота или калитку можно уже через 14 суток.

Рабочий сборочный чертеж

Проанализировав данные чертежи, можно сложить для себя представление о количестве необходимых материалов и размерах будущего изделия.

Выбор материала, фурнитуры в зависимости от веса ворот

Поскольку обшивать створки придется профнастилом, необходимо обращать внимание на качество листов, цвет, форму профиля. Рекомендации по выбору профлиста для забора

Петли берутся с подшипником. Стандартное количество ‒ 4 штуки. Их грамотный крепеж ‒ залог длительного срока службы ворот.

В зависимости от веса конструкции бывают нескольких типов:

1. Сквозные. Способны выдерживать предельную нагрузку до 200 кг.
2. Цилиндрические. Предназначены под нагрузку до 400 кг.
3. Усиленные цилиндрические. Выдерживают вес до 600 кг.
4. Накладные трехсекционные. Подойдут для тяжелых массивных створок весом свыше 600 кг.

Помимо профнастила, петель для изготовления потребуются:

• металлические профильные трубы под столбы, каркас;
• саморезы либо заклепки для фиксации листов;
• уголки для усиления рамки;
• лист из металла для косынок (по желанию хозяев);
• антикоррозийное средство (грунтовка или краска);
• фурнитура (замок, нижние фиксаторы);
• декоративные кованые элементы (не обязательны).

Третий этап – устройство приопорных столбов

Эти стойки сделайте из металлопрофиля квадратного сечения. Отрежьте пару кусков одной длины. Непосредственно длина этих частей должна быть приблизительно на 20-30 см меньше, чем высота воротных створок.

Приварите пластины навесных петель к готовым столбам. У вас должно получиться две одинаковые по размерам и пространственной ориетации конструкции.

Закрепите готовые конструкции на установленных опорах. Крепление выполняйте так, чтобы между приопорным столбом и опорной конструкцией оставался зазор шириной не более 3-4 мм.

Отрежьте верхнюю часть металлопрофиля подходящей длины и закрепите отрез на верхних точках опорных стоек.

Полностью скрепите все элементы конструкции с помощью сварочного аппарата. Сварку выполняйте точечно.

Монтаж

Как изготовит калитку поэтапно

Рассмотрим все этапы пошагово.

Монтаж опорных столбов

Данный этап является самым трудоемким. Стоечные материалы подбира ют в зависимости от того, что будет представлять собой ограда. Материалов для столбов могут послужить трубы из металла, камень и кирпич.

Применение опорных металлических столбов

Опорные столбы чаще всего делают из металлических труб. Это объясняется их дешевизной, скоростью и простотой монтажных работ (по сравнению с кирпичными). Для калиток подойдут профильные трубы размером 8*8 см, а толщина их от 0.3 до 0.4 см. Чтобы монтировать такие столбы, требуется выкопать яму с глубиной 1 метр для каждого. Размер углублений должен быть не менее 0.3*0.3 метров. То, на какую глубину будут выкопаны ямы, зависит от земли:

• 0.7 метров – для каменистого.
• 1 метр – для глинистого.
• Для остальных типов грунта определите глубину уровнем промерзания (медиана по регионам средней полосы бывает 1.2 метра).

Рассмотрим другие столбы.

Опорные столбы из камня или кирпича

Такие столбы для калитки из профнастила своими руками делают размером в 1.5 кирпича, или же 0.39*0.39 метра. Размер основания не менее 0.5*0.5 метра, и в виде сложности выполнения, эти столбы встречаются не так уж и часто. Дополнительная степень прочности будет обеспечена посредством труб из металла. Их монтируют в яму до того, как в них будет залит бетон. Кирпич или камень укладывают вокруг установленных труб из металла, и приваривание закладных из металла, на которые будут установлена ворота и калитку, выполняется к трубам.

Калитка из профнастила

Как и было сказано выше, создание калитки из профилированного настила будет происходить по указанным этапам. После создания чертежа требуется подготовить все нужные инструменты, и такие работы проводят посредством:

• Лома (чтобы утрамбовать щебенку).
• Бетономешалки.
• Садового бура (нужен, чтобы рыть ямы).
• Измерительных инструментов (рулетки, угольники и линейки).
• Шурупов и шуруповерта.
• Карандаша, мела и чернил (для создания разметки).
• Угловой шлифовальной машинки (резак требуется для металла).
• Сварочного аппарата.

Итак, поговорим, как сделать каркасную конструкцию?

Создание каркаса

Каркас подготавливают из профилированных труб, имеющих сечение 6*4 см. Для начала посредством металлической щетки удаляют ржавчину, грязь, и есть возможность сделать такую операцию посредством угловой шлифовальной машинки (потребуется щетка-круг). Далее требуется сделать детали, угол для торцов вертикального направления, поперечного элемента снизу и сверху равен 45 градусов. Для торцов поперечных деталей посередине он будет составлять 90 градусов относительно элементов на оси. Далее требуется при помощи электрической сварки соединить все элементы готового типа. Когда будет готов каркас, к нему приварите ручку, пластину для замка, петельные навесы. По окончанию сварки конструкцию нужно обработать антикоррозионным покрытием, заранее убрав окалину. На заключительном этапе выполните грунтование и окрашивание каркаса.

Монтаж фурнитуры

Установка калитку на опорные столбы

Монтаж калитки проводится после того, как будет собран каркас и отвердеет в течение нескольких дней смеси бетона

Далее важно произвести такие действия

Под рамой требуется поставить брусок из древесины.
Поставьте калитку прямо (выравнивание важно проводить, применяя строительный уровень).
Отметьте на опорных столбах места, где будут монтированы калиточные петли.
Проверьте, как происходит открытие и закрывание.
Приварите петли.
Произведите зачистку швов, грунтовку и окрашивание.

Далее поговорим о том, как зашивать калитку.

Зашивка калитки на опорные столбы

Итак, как сделать калитку из профнастила своими руками по фото? Профилированный лист требуется раскроить ножовкой или ножницами по металлу. Применять угловую шлифовальную машинку вовсе нежелательно в виду сгорания защитных покрытий и образования ржавчины. Саморезы нужно вкручивать в гребни волн без особых усилий (прокладка должна быть лишь придавлена). Сильное вкручивание приведет к деформации, потере эластичности и трещинам на прокладке.
