Влияние высоты стяжки на работу системы
Перед началом монтажа стоит разобраться, какая толщина стяжки считается оптимальной. От этого показателя зависит:
- теплоемкость пола;
- равномерность прогрева;
- срок эксплуатации.
Тонкий слой быстро греется, начиная согревать помещение, но в скором времени от высокой температуры бетонное покрытие начинает трескаться. Особенно это заметно в местах расположения труб. От нагревания выше нормы портится финишное напольное покрытие. Излишние сантиметры над водяным контуром потребуют больше энергии для нагревания. Также возникнут затруднения с регулировкой системы. Плюсом объемной стяжки является существенная теплоотдача, которая долго работает на комфортную температуру в комнате.
Кроме накопления и распределения тепла стяжка выполняет защитную функцию по отношению к трубам с горячей водой. Недостаточное покрытие контура приведет к высоким нагрузкам и сократит срок его эксплуатации. Особенно актуальна защита водяной системы, если в помещении планируется установка тяжелой мебели.
Минимальная толщина стяжки должна превышать 6,5 см, она рекомендуется под плитку, которая не боится перегрева. Оптимальная величина заливки труб составляет 10 см. Такой параметр предусмотрен для систем теплого пола в жилых помещениях. Для промышленных зданий или складов максимальная толщина бетона может достигать 20 см.
Размер слоя зависит от диаметра труб, если вести расчет от поверхности контура, то показатель без учета теплоизоляционного пирога составит 2-5 см. Технология монтажа допускает исключение из пирога под контуром металлической сетки и замену ее фиброй в составе раствора. В этом случае толщина стяжки над трубами водяного теплого пола увеличивается, минимальная отметка – 4,5 см. Соблюдение рекомендованных значений обеспечит равномерное прогревание и безопасное пользованием теплым полом.
Укладка теплого пола на Пеноплекс
Отличия есть, но они касаются только укладки труб или греющих кабелей/матов. Подготовка основания, первые слои, включая слой гидроизоляции на Пеноплекс, описали выше. На гидроизоляционную пленку укладывается стальная сетка. Она нужна для фиксации кабеля или труб в заданном положении. При использовании нагревательных матов их можно класть в слой плиточного клея — так проще и эффективнее, так что этот тип греющих элементов для пола на этом этапе используют редко (хоть никто и не запрещает).
Сетку с какой ячейкой надо брать? Зависит от того, с каким шагом вам надо уложить трубу или кабель. Можно укладывать 50*50 мм, 100*100 мм или 150*150 мм
Важно, чтобы выбранная схема могла быть реализована. Толщина проволоки в сетке? Не менее 3 мм
В случае с кабелем можно, наверное, и 2 мм. А трубы перед заливкой стяжки будут заполняться теплоносителем и их надо удержать, поэтому тут сетка нужна из проволоки 3-4 мм.
Можно применять Пеноплекс под теплый водяной пол без проблем
Чтобы сетку с теплоносителем не водило при заполнении, ее надо прикрепить к Пеноплексу. Есть несколько вариантов:
- Пластиковыми клипсами, которые загоняются в утеплитель. Но толщина прутьев сетки не менее 4 мм.
- Металлическая стяжка пристреливается к утеплителю с двух сторон ячейки сетки.
- Специальные гарпунные скобы.
- Специальные шины, но они дорогие.
- Укладывают поверх Пеноплекса мат с бобышками. Тогда и сетка не нужна. Но эти маты тоже стоят дорого.
После того как сетка закреплена, крепим трубы или кабель. Проще всего пластиковыми стяжками, можно вязальной проволокой. Но проволока теоретически может перетереть трубу или кабель при увеличении или уменьшении в размерах (от нагрева и охлаждения) во время эксплуатации. Поэтому, если и вязать проволокой, то в пластиковой оболочке. Она есть у производителей труб для теплого пола.
Собственно, на этом все. Дальше заливают стяжку, выравнивают, и ждут пока бетон наберет прочность.
Технология укладки
Приступая к монтажу бетонной стяжки с одновременным ее утеплением, сначала нужно выполнить ряд подготовительных работ: очистить поверхность от мусора и других загрязнений, заделать сколы и трещины. Крупные неровности удаляют, используя долото или перфоратор.
Перечень дальнейших действий зависит от месторасположения объекта работ.
Для теплоизоляции пола на лоджии или балконе необходимо:
- Выровнять поверхность с помощью бетонной стяжки, чтобы предотвратить повреждение плит из-за перепадов по высоте, и дать высохнуть.
- Настелить пароизоляционный слой, в качестве которого используется полиэтиленовая пленка или различные мембраны. Проклеить скотчем стыки полотен.
- Уложить утеплитель с минимальными зазорами между плит. В качестве дополнительной защиты при выполнении теплоизоляции своими руками можно обработать кромки герметиком.
- Настелить второй пароизоляционный слой и уложить армирующую сетку.
- По уровню закрепить направляющие (их наличие и число определяется размерами помещения).
- Залить стяжку на пеноплекс, начиная работу с дальнего угла. Толщина слоя ─ не менее 40 мм. Чтобы исключить воздушные полости, поверхность прокатывают игольчатым валиком.
- После высыхания поверхности уложить напольное покрытие.
ПОЛЕЗНАЯ ИНФОРМАЦИЯ: Как приклеить керамическую плитку к дереву: разные способы подготовки поверхностей
При теплоизоляции балкона своими руками можно предусмотреть и монтаж системы «теплый пол». В этом случае толщина стяжки ─ не менее 70 мм.
Межэтажное железобетонное основание выравнивают с помощью специальных смесей, а затем выполняют следующее:
- укладывают утепляющие плиты;
- расстилают на поверхности пароизоляционную пленку и фиксируют ее;
- делают бетонную стяжку, выравнивая ее поверхность;
- после высыхания монтируют финишное напольное покрытие.
Виды стяжки
Наиболее распространена мокрая стяжка, хотя начинает широко применяться сухая, позволяющая не тратить время на высыхание раствора, в течение которого включать обогрев нельзя.
При видимой простоте состава стяжка выполняется в нескольких вариантах:
- Песчано-цементный раствор при соотношении компонентов 3:1 подходит для электрических теплых полов.
- Бетон на основе мелкозернистого наполнителя применяется в системах водяного пола. Плита получается прочная и не растрескивается.
- Самовыравнивающая смесь хорошо подходит для заливки электрических теплых полов, когда необходимо получить тонкий слой.
- Смеси для теплых полов, выпускаемые в широком ассортименте.
- Плиточный клей применяется в качестве тонкой стяжки для электрического теплого пола.
Кабельный теплый пол с армирующей сеткой
Составы получаются с высокой стойкостью и пластичностью, если добавлять в них пластификаторы.
Технология полусухой стяжки при минимальной толщине
Технология выполнения полусухой стяжки при минимальной толщине слоя имеет некоторые отличительные особенности. Прежде всего следует учитывать, что смеси для полусухой стяжки содержат в себе минимум воды, что обеспечивает быстрое застывание раствора.
При минимальном слое стяжки раствор может застыть прежде, чем схватиться с основанием чернового пола. В результате такая стяжка быстро рассохнется и рассыпется под воздействием физической нагрузки. Для избежания растрескивания высохшей полусухой стяжки в подготовленную полусухую смесь добавляют фиброволокно.
Такой вариант укрепления стяжки менее затратен, как в материальном так и в трудоемком плане, чем армирование основного слоя пола.
Для качественной и долговременной стяжки пола полусухими смесями необходимо тщательно подготовить поверхность, на которой будет выполняться стяжка.
Для этого необходимо удалить отслоившиеся участки чернового пола, залив образовавшиеся пустоты цементным раствором. Трещины необходимо расширить и заполнить цементом. Явные выступы сбить молотком.
Основание пола тщательно очищается от мусора и пыли.
Затем на чистую поверхность основания распределяется смесь для полусухой стяжки пола. В состав смеси входят:
- Цемент марки М500.
- Песок.
- Вода.
- Формирующее фиброволокно.
- Пластификатор.
Уложенная смесь тщательно разравнивается и шлифуется.
Через 10-12 часов по такой поверхности уже можно ходить, а через неделю на пол стелят финишное покрытие.
Даже при самой минимальной толщине стяжки пол получается прочным и долговечным, с гарантируемой высокой тепло и звукоизоляцию. При полном высыхании такая стяжка не деформируется и формирует ровную поверхность, не требующую дополнительного выравнивания жидкими смесями.
Такая стяжка не трескается, благодаря минимальному количеству жидкости и наличии фиброволокна в своем составе.
Для лучшей адгезии полусухой стяжки с основанием необходимо использовать подстилающий слой из полиэтиленовой пленки. Толщина стяжки при таком варианте работ должна составлять не менее 40 мм.
При выполнении полусухой стяжки не следует забывать о необходимости укладки демпферной ленты, физические свойства которой компенсируют расширение стяжки при высыхании. Лента укладывается вдоль стен, по всему периметру помещения, высотой чуть больше уровня стяжки.
Для достижения качественного результата при выполнении полусухой стяжки пола необходимо учитывать материал, на который будет наноситься стяжка.
На пеноплекс
Пеноплекс используется как утеплитель под стяжку пола. Благодаря своему составу, не пропускает влагу, тем самым предотвращает тепловые потери в помещении.
Укладывается на черновой пол, все стыки между листами склеиваются, неровности и ямки тщательно заделываются. Сверху материал покрывают гидроизоляция, для предотвращения попадания влаги в щели между плитами пеноплекса.
Полусухая стяжка на пеноплекс наносится с минимальной толщиной слоя в 20 мм. Но не стоит забывать, что такая толщина стяжки допустима только в помещениях с допустимыми нагрузками. Стяжка должна полностью обеспечивать твердость и плотность пола и не разрушаться под воздействием нагрузок.
Если же в помещении предусматриваются дополнительные нагрузки, то полусухую стяжку следует выполнить после настилания армированной сетки на пеноплекс. Наличие армированной сетки дополнительно увеличит позволительную нагрузку на стяжку. В этом случае минимальная толщина стяжки должна быть не менее 50 мм.
Полусухая стяжка на Шуманет
Для лучшей шумоизоляции в помещении используют звукоизоляцию пола под стяжку. Среди огромного выбора шумоизаляционных материалов большой популярностью пользуется Шуманет, изготавливаемый на основе битума и стекловолокна. Материал хорошо изолирует вибрационные шумы и имеет высокие гидроизоляционные показатели.
Оптимальная толщина полусухой стяжки на Шуманет составляет 60 мм, что может значительно уменьшить высоту помещения. При нанесении полусухой стяжки обязательным условием является использование армированной сетки.
Назначение стяжки
Стяжка теплого водяного пола предназначена для выполнения следующих функций:
- Защита нагревательных элементов от механического воздействия.
- Передача тепла и его равномерное распределение по поверхности.
Чтобы выполнить первую задачу, необходимо сделать достаточно толстую стяжку, а для эффективного обогрева требуется минимальная стяжка для водяного теплого пола. Другими словами, для выполнения обоих функций требуется подобрать оптимальный вариант.
При определении толщины стяжки над трубой водяного теплого пола следует учитывать несколько факторов:
- Какой материал будет использоваться в качестве финишного напольного покрытия (ламинат, паркет или плитка).
- Диаметр нагревательных трубок.
- Для какой цели монтируется теплый пол (основной или дополнительный обогрев).
- Величина предполагаемой нагрузки на стяжку.
Сухая стяжка на Пеноплексе
Цементно-песчаная или бетонная стяжка, конечно, хороша. И она — лучший выход, если хотите сделать теплый пол от отопления. Но масса материалов исчисляется тоннами. Поднять это на хоть какой-то этаж — уже проблема. А еще ждать пока бетон наберет прочности надо минимум 28 дней. Быстрее и легче сделать сухую стяжку. Не в том смысле, что из раствора, который называют сухим. А с использованием листового материала — фанеры, ОСБ, ГКЛ. Такое основание пойдет под любое финишное покрытие. Даже под плитку, но с определенными оговорками — клей нужен для сложных нестабильных оснований.
Можно сделать ровный пол и без бетона и раствора: уложить Пеноплекс для пола под стяжку из ГКЛ, фанеры или других листовых материалов
Как сделать сухую стяжку пола на Пеноплексе? Просто:
- Выравниваем основание.
- При необходимости укладываем или наносим гидроизоляцию.
- Выкладываем плиты Пеноплекса, желательно в два слоя с перевязкой швов.
- Укладываем один слой листового материала. Снова-таки, сдвигаем швы.
- Второй слой листового материала — тоже вразбежку.
- Крепим насквозь подходящим крепежом. Тут зависит от материала, который уложили на утеплитель.
- Дальше по технологии укладки напольного покрытия.
Толщина ГКЛ для укладки на Пеноплекс на пол — 20 мм, фанеру лучше брать 10-12 мм, ОСБ — можно поменьше. Можно еще и ГВЛ класть на Пеноплекс. Плиты лежат ровно, без перепадов, так что основание для этого материала подходящее. А он лишен недостатков ГКЛ и ОСБ, а по стоимости примерно как они.
Источник
Технология укладки полусухой стяжки
Пример укладки полусухой стяжки на утеплённую поверхность
Существуют следующие технологии укладки полусухой стяжки:
- стандартная – смесь укладывается на подготовленное основание из грунта или инертных материалов, из бетонных плит перекрытий или из старого древесного покрытия;
- плавающая – для устройства дополнительной гидроизоляции укладка производится на противофильтрационное покрытие, например, полиэтиленовую пленку;
- теплоизоляционная и шумоизолирующая – в качестве подложки используют тепло- и звукоизоляционный материал.
Рассмотрим стандартную технологию укладки полусухой стяжки.
Подготовка основания пола
Подготовка основания – это важный этап в формировании пола. Необходимо отнестись к этому процессу ответственно.
Если основанием служит грунт, то нужно удалить весь плодородный слой земли. Гумус является сыпучей и рыхлой почвой, которая со временем разлагается в связи с содержанием в ней органических элементов (трав, кустарников, корней). Такой грунт неустойчив. Неизбежное изменение объемов слоя земли в результате перегнивания растений, может привести к деформации, разрушению и проседанию цементно-песчаной стяжки.
Оставшийся грунт уплотняется с помощью трамбовки. Такой инструмент можно сделать самостоятельно, посмотрев следующее видео:
Если в качестве основания для стяжки выступает плита перекрытия или старый бетонный пол, то требуется очистить пространство от мусора и обеспылить поверхность с помощью промышленного или бытового пылесоса. Следует устранить серьезные неровности основания с помощью самовыравнивающихся смесей, грунтовок или клеевых составов.
Чтобы компенсировать изменения объемов готовой стяжки пола из-за вариации температурных и влажностных характеристик, по периметру наклеивают демпферную ленту.
Монтаж маяков
Задача этого этапа состоит в том, чтобы определить отметку нулевого пола и выставить маяки для последующей ровной укладки стяжки из цементно-песчаной смеси.
Требуется установить направляющие на опоры и выровнять маяки в плоскости по нулевому уровню пола. Укрепить опоры путем нанесения дополнительного раствора сверху маяков. Дать смеси застыть. Еще раз проверить горизонтальность установки направляющих.
Как правильно установить маяки смотрите на видео:
Приготовление раствора
Пример состава полусухой стяжки с фиброволокном
Для приготовления цементно-песчаного раствора можно использовать готовые смеси в мешках или самостоятельно смешать все компоненты.
Делается раствор в пропорции 1:4 — одна часть цемента к четырем частям песка.
Для этого сначала в бетономешалку выливается 10 литров воды, затем засыпается 4 совковых лопаты чистого песка без примеси глины. На следующем этапе необходимо засыпать ведро цемента объемом 10 литров. Лучше использовать цемент марки не ниже М400. Требуется выждать 3–4 минуты, чтобы все компоненты раствора тщательно перемешались, а затем в бетономешалку добавить оставшиеся 8 лопат песка. В результате получается полусухой готовый раствор цементно-песчаной смеси.
Подробная инструкция по приготовлению раствора для полусухой стяжки приведена на видео:
Армирование стяжки пола с помощью фиброволокна
В качестве армирующего материала можно использовать полипропиленовую фибру. Этот компонент наделит стяжку дополнительными положительными характеристиками:
- добавит гладкости и ровности поверхности стяжки;
- уменьшит усадку и не допустит образование трещин;
- увеличит прочность конструкции без применения металлической сетки;
- повысит скорость твердения раствора и набора его прочности.
Укладка полусухой стяжки с фиброволокном видео:
Бетонирование пола
Укладка готового раствора производится поступательно путем заполнения полусухим цементным раствором пространства между направляющими маяками и последующем выравниванием его с помощью правила. Скользим правилом по направляющим маякам и разравниваем цементный раствор так, чтобы поверхность стяжки оставалась целостной и ровной, без выпуклостей и впадин. Если раствора не хватает в определенном месте, добавляем его мастерком и снова выравниваем уложенную смесь правилом. Такое основание пола, затвердев, сформирует монолитную конструкцию.
После того как монтаж стяжки завершен необходимо выждать 12–24 часа. Затем можно делать шлифовку поверхности стяжки шлифовальной машинкой, дисковой затирочной установкой или вручную.
Как сделать полусухую стяжку пола своими руками смотрите на видео:
Утепляем бетонную основу пенопластом
Производить утепление бетонного пола пеноплексом без стяжки не рекомендуется, ведь пенопласт не обладает достаточной жесткостью для выдерживания нагрузки. Уложенный ламинат, непосредственно на плиты пеноплекса очень быстро придет в негодность, именно поэтому применение стяжки обязательно.
Важно. Недопустимо осуществлять укладку финишного покрытия по пенопласту, на пенопласт нужно уложить, например, само-выравнивающуюся смесь, дождаться ее полного просыхания и только затем приступить к монтажу конечного напольного покрытия. Первым делом нужно полностью очистить основание от различного рода мусора, затем оценить состояние покрытия и в случае нужности произвести заделку трещин и выбоин
Первым делом нужно полностью очистить основание от различного рода мусора, затем оценить состояние покрытия и в случае нужности произвести заделку трещин и выбоин.
Далее проверяется ровность пола в целом с применением уровня. Если неровности имеют отклонения превышающие пол сантиметра, то нужно осуществить предварительное выравнивание основание само-выравнивающимися смесями, если основа ровная по переходим к следующему этапу.
Выкладывается влагозащищенная пленка с захлестнутом на стены минимум 15 сантиметров.
Далее производится монтаж плит пеноплекса. Плиты укладываются плотно одна к одной. Если после укладки плит между ними остались щели, то их необходимо заделать монтажной пеной.
Далее желательно уложить еще одну пленку для гидроизоляции. При желании этот этап можно пропустить, но эксперты не рекомендуют это делать.
Далее производится и в дальнейшем осуществляется стяжка по пеноплексу.
Дождавшись полного просыхания стяжки можно приступать к укладке финишного слоя.
Особенности
Главное предназначения стяжки – выравнивание пола под финишное покрытие. Наиболее часто стяжки пола делают на основе цемента. Основа под напольное покрытие может быть разной.
Ее вид, толщина и состав зависят от таких факторов, как:
- материал перекрытия помещения (деревянный настил, бетонная плита);
- тип здания (бытовое, жилое, промышленное);
- условия эксплуатации пола (нагрузки, температурный режим);
- тип грунта (при укладке стяжки непосредственно на землю);
- необходимость укладки дополнительного слоя звуко- или теплоизоляции;
- оборудование системы теплого пола.
В каждом конкретном случае стяжка будет иметь разную толщину. По высоте бетонного слоя стяжки делятся на:
- Минимально тонкие. Их толщина менее 20 мм. Тонкую стяжку получают при использовании самовыравнивающихся смесей. Небольшая толщина не предусматривает прокладку арматуры.
- Средней толщины. Такая стяжка достигает 70 мм в высоту. Ее можно армировать стальной сеткой или фиброволокном
- Максимально толстые. Слой бетона может доходить до 150 мм. Монолитная плита армируется в обязательном порядке. Такой вариант способен выступить в роли фундамента для строений, расположенных на грунтах с низкой несущей способностью
Толщина цементного или бетонного слоя напрямую зависит от используемых для его приготовления строительных материалов. Например, невозможно обеспечить минимальную толщину при заливке бетона с наполнителем из щебня. Щебень сам по себе довольно крупный. Кроме того, он имеет острые края.

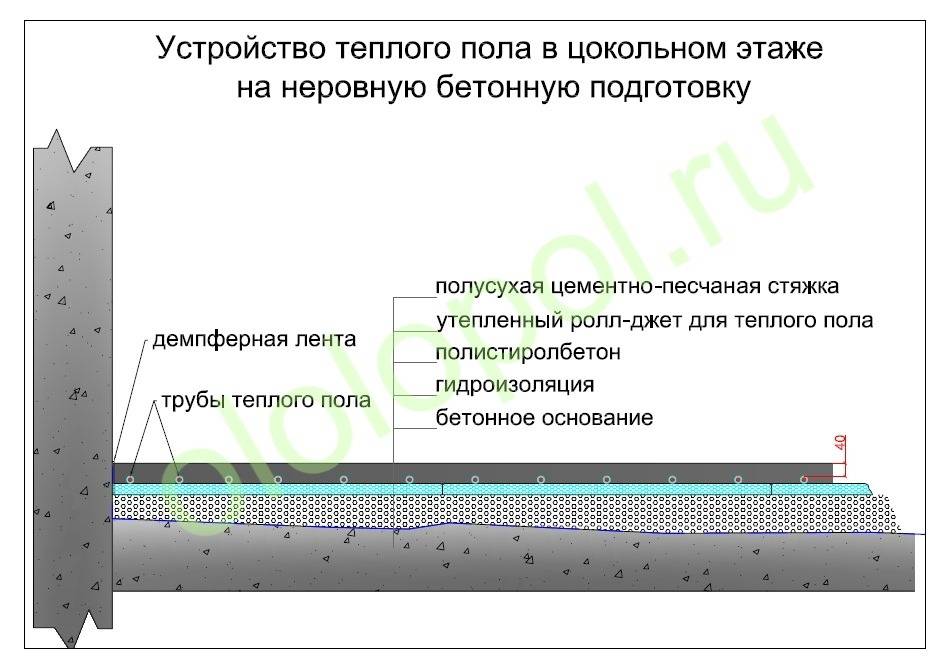

Краткое описание «пирога» и задач возложенных на стяжку
Для чего нужна стяжка:
Во-первых, для защиты водяных труб от повреждения;
Во-вторых, для равномерной теплопередачи на поверхности пола;
В третьих, для тепло и звукоизоляции со стороны нижних уровней перекрытий.
Для начала перечислим все «классические ингредиенты пирога».
Итак — материалы для тёплого водяного пола
- На основании пола — бетонная стяжка;
- Гидроизоляция (по необходимости исходя из близости грунтовых вод);
- Утеплитель. Он нужен для предотвращения (снижения) теплопотерь в землю, неотапливаемый подпол или потолок соседа снизу. Обычно это пенополистирол плотностью от 40 кг/м³ и выше или базальтовая плита специальных «половых» марок. Толщина утеплителя – требует расчёта исходя из ряда условий;
- Плотная п/э плёнка, в два слоя;
- Водяная труба, уложенная на арматурной сетке и скреплённая с ней хомутами. В тех местах труб, где проходят компенсационные швы, надевают гофру;
- Бетонная стяжка, например, вот отличный и доступный вариант;
- Подложка. Её материал зависит от того каким будет финишное покрытие (под плитку, ламинат, паркет и т.д.);
- Финишное покрытие.
Это «классический пирог». В зависимости от конкретной ситуации меняется «начинка» и технология.
От чего зависит толщина стяжки: От конструктивных особенностей помещения и намерений заказчика, из которых главные:
- а) характеристики перекрытия (грунт, плита перекрытия и т.д.);
- б) материалы финишного (напольного) покрытия;
- в) предполагаемые нагрузки на поверхность;
- г) температура теплоносителя и необходимая температура воздуха в помещении.
