Обслуживание собранной системы
Во время эксплуатации на стенках сэндвич дымохода могут появляться наросты сажи, уменьшающие площадь его сечения, что может привести к задымлению помещения и пожару. Поэтому необходимо чистить канал не реже двух раз в течение отопительного сезона. Чистку удобно проводить через лючок — ревизию в заглушке, если такового не имеется можно для этих целей открыть заглушку полностью, расстегнув хомут.
Регулярного осмотра требует и конденсатосборник для своевременного сброса накопившейся жидкости. Если конденсатоотводчик соединён с канализационной системой, то нужно обследовать и состояние соединительной трубки: проводить чистку при засорении и её замену при выходе из строя. Для прочистки засорившегося капельника можно использовать тонкую прочную проволоку.
Установка круглой трубы
Часто в строительстве применяется круглое сечение дымохода. Чтобы провести круглую трубу через крышу и герметично на ней закрепить, используют специальные гибкие переходники. Выполняются они из жаропрочного полимера с эластичными свойствами. На вид такой переходник похож на воронку, в основании которой может быть круг или квадрат. Основание называется фартуком, оно сделано в виде широких полей. Поскольку материал эластичный, он легко принимает различную конфигурацию. Поэтому он имеет широкий спектр применения. Такие переходники можно использовать на крышах с любым покрытием и углом ската.
Выход круглой трубы через ондулиновую кровлю
Главное – подобрать переходник, который по диаметру будет соответствовать трубе. Хотя есть универсальные варианты таких изделий. Они выполнены в виде ступенчатой пирамиды. Чтобы подогнать их размер по трубе, лишнее просто обрезается ножницами. Крепятся эластичные переходники к крыше с помощью болтов или металлических шпилек. Они устанавливаются в отверстия на фланце, который прижимает переходник к кровле. Пространство между фланцем и поверхностью крыши смазывается герметиком, выдерживающим перепады температур.
Универсальный переходник для проведения круглой трубы через кровлю
Как правильно выбрать комплект для монтажа сэндвич-дымохода
К выбору комплектующих для монтажа дымохода необходимо подходить с максимальной ответственностью. Прежде всего, раз дымоход будет устанавливаться в помещении, с проходом через перекрытие и кровлю, на первый план выходят вопросы обеспечения полной безопасности его эксплуатации. Ну и, понятно, что такие работы проводятся с расчётом на долговременное использование, и чтобы уже спустя несколько лет хозяев не посетило разочарование, приобретаемые комплектующие должны быть качественными, сертифицированными, сопровождаться документально подтвержденными гарантийными обязательствами производителя.
Цены на сэндвич-дымоходы
Выбор всегда сводится к оценке нескольких критериев:
- Качество изготовления комплектующих деталей сэндвич-дымохода и материалы, использованные в процессе производства.
- Пропускная способность дымоходного канала, то есть сечение внутренней трубы.
- Толщина необходимого слоя термоизоляции.

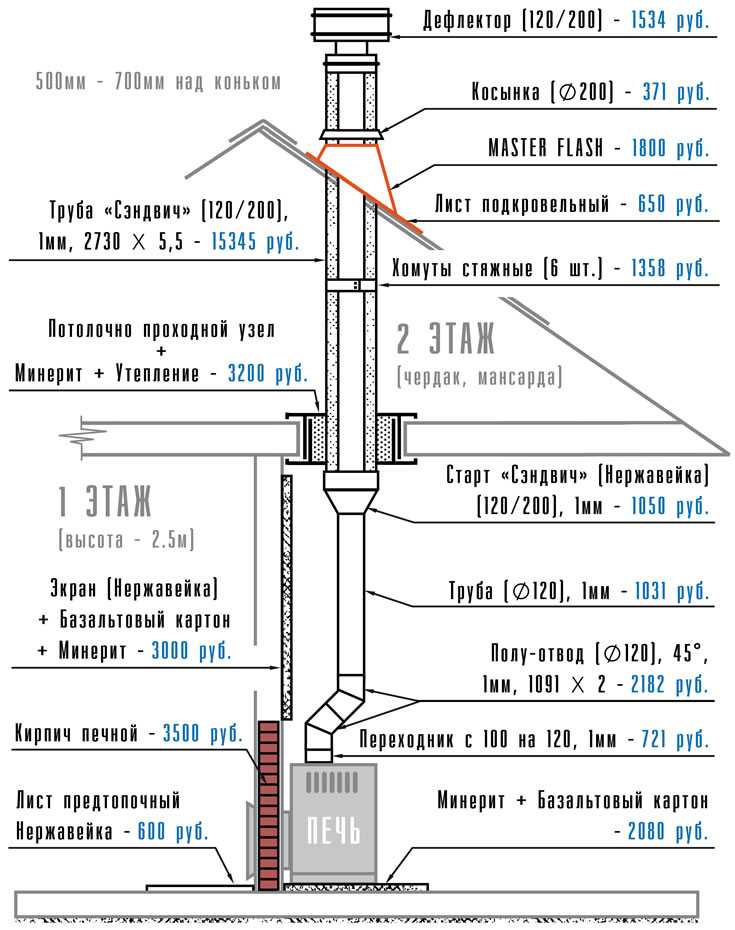

- Составленная схема монтажа и необходимые для ее реализации детали и сборки.
Пройдемся по этим пунктам поочередно.
Материал изготовления труб сэндвич-дымоходов
Подобные системы отвода продуктов сгорания в наше время пользуются чрезвычайно широким спросом. К сожалению, повышенная востребованность, как это, увы, обычно происходит, сопровождается появлением на рынке низкокачественной продукции, либо вообще «без опознавательных знаков», либо выдаваемой за тот или иной бренд.
Понятно, что уважающий себя хозяин не станет приобретать явно низкопробный товар в непонятных торговых точках или с рук – здесь гарантии качества вообще ждать не приходится. Но случается, что и в крупных магазинах нет-нет, да и появится контрафакт
Так что на документацию (а техпаспорт должен быть обязательно) обращают повышенное внимание
Бывает и так, что заинтересованные в реализации любой ценой продавцы не стараются обратить внимание потребителей на особенности применяемого для изготовления труб металла. А ведь нержавейка внешне выглядит практически одинаково, и нередко неосведомленный покупатель приобретает товар, который в принципе не подходит для имеющихся или планируемых условий эксплуатации дымоходной системы
В результате весьма вероятной становится ситуация, когда после монтажа и, казалось бы, нескольких месяцев безупречной эксплуатации (или даже двух-трех лет, что для такой конструкции – тоже чрезвычайно мало!), внешне «красивый и блестящий» дымоход вдруг начинает подавать признаки протечки газов в помещение. А это уже – серьезный сигнал о том, что с ним – далеко не все в порядке, и не за горами серьёзная авария, чреватая прогоранием внутренней трубы, что нередко заканчивается пожароопасными ситуациями.
Поэтому – обязательно обращайте внимание на марку нержавеющей стали, из которой изготовлены внутренняя и внешняя труба сэндвич-дымохода. Если никаких упоминаний об этом нет – от приобретения следует отказаться в категоричной форме
В помощь при выборе будет следующая табличка. Безусловного, в ней представлены не все марки нержавеющих сталей, а лишь те, что обычно применяются для изготовления сэндвич-дымоходов и чаще всего встречаются в продаже.
Монтаж дымохода, выполненного из сэндвич-труб через крышу
После вывода сэндвич дымохода на чердак необходимо позаботиться о том, чтобы поблизости не было горючих материалов. Внешний вид трубы на чердаке в большинстве случаев не так важен, поэтому организация дополнительных элементов декора производится по желанию.
Рассмотрим последовательность действий по установке трубы сэндвич через крышу:
Вначале в кровельном пироге выполняется отверстие необходимого диаметра. Изоляционные плёнки, которые входят в состав кровельного пирога, рекомендуется разрезать крест-накрест. После чего получается 4 треугольника, которые нужно завернуть и закрепить любым удобным способом (например, степлером).
- На втором этапе устанавливаем минерит по краям отверстия.
- После настила материала крыши на трубу монтируется специальное приспособление — мастер-флеш. Это устройство представляет собой силиконовый рукав, функция которого заключается в гидроизоляции отверстий между трубой и кровлей. Данное устройство можно регулировать под форму кровли. Это наиболее оптимальное решение того, как закреплять сэндвич трубы на крыше.
- Стык между резиновым уплотнителем и сэндвич дымоотводом необходимо обработать термоустойчивым герметизирующим составом. Все остальные стыки также обрабатываются посредством герметика.
- На конец трубы монтируется гриб, для защиты канала от попадания атмосферных осадков и мусора.

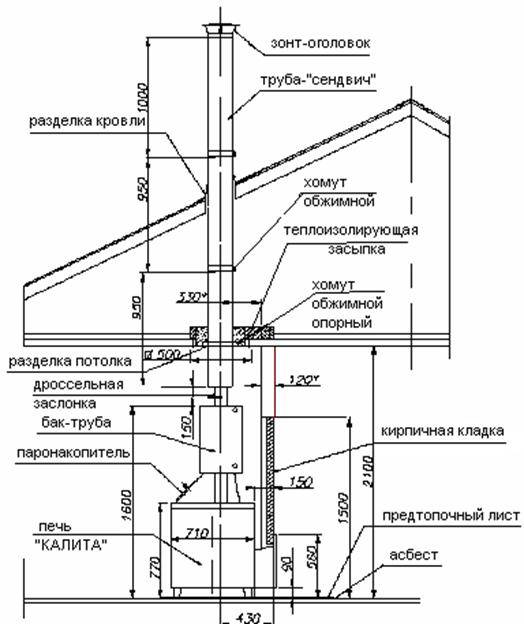

Как правильно установить сэндвич трубы в бане? Монтаж сэндвич дымоотвода в бане выполняется практически таким же образом, как и в частном доме
Однако есть и свои нюансы, на которые стоит обратить внимание:
- дистанция от внешнего контура трубы до деревянного потолка (или крыши) должна составлять не менее 13 см;
- канал, расположенный в горизонтальной плоскости, и идущий от отвода котла должен иметь протяжённость не более 1 м;
- поверх сэндвич трубы, выведенной на крышу, необходимо надеть свинцовую основу, которое необходимо для закрепления дымохода и его подгона;
Помните, что со стороны чердака отверстие вместе с протянутой через него трубой необходимо закрыть с использованием базальтового картона и ваты. После чего теплоизолятор закрывается подкрышным листом.
Особенности такой конструкции
Сэндвич является неплохим вариантом дымоходной трубы с утеплением. Утепление обеспечивает вам наличие следующих плюсов:
- возможность функциональности дымоходной трубы при нахождении в зоне низких температурных режимов;
- наделяет трубу необходимыми пожаробезопасными свойствами (внутри здания).
Стандартные варианты таких дымоходов обладают наружным оцинкованным покрытием. Выпускаются также варианты, выполненные из нержавейки, а также окрашенные в любой подходящий для вас цвет.
Существующие варианты сэндвичей, выполненные из нержавеющей стали, с внешней стороны оклеиваются специальной защитной пленкой. Главное — не забудьте удалить ее перед использованием дымохода по назначению. В продаже имеются и специальные переходники, которые понадобятся вам при соединении котла и трубы. Будьте внимательны при выборе элементов для сэндвич-дымохода.
Схема устройства сэндвич-трубы.
Необходимыми инструментами при работе являются:
Цена сэндвич труб для дымоходов
Покупая продукцию у производителей или официальных их представителей, вы можете быть уверены, что приобретете сертифицированный и качественный товар. В ассортимент онлайн-магазинов и специализированных отделов включены не только сами трубы, но и целый ряд заводских отводов, тройников, фасонных деталей и других сопутствующих изделий, которые можно легко найти в каталогах. Если схемой дымохода из сэндвич труб предусмотрено прохождение через крышу, здесь же можно заказать стандартную крышную разделку.
Сэндвич труба состоит из двух металлических гильз, между которыми проложен слой теплоизолятора
Обратившись на сайт, перед тем как собрать сэндвич дымоход, можно получить консультацию специалиста по любому интересующему вопросу. Для тех, кто планирует установку сэндвич дымохода своими руками, интернет-площадки предлагают информацию о различных примерах сборки и наиболее важных моментах монтажа.
Цена сендвичных труб для монтажа дымохода:
| Производитель | Сэндвич труба из нержавеющей стали, длина 1 м | |||
| Диаметр, мм | Толщина металла, мм | Цена, руб. | ||
| наружный | внутренний | |||
| Компания НЭСТ | 220 | 120 | 0,5 | 1490 |
| 230 | 130 | 0,5 | 1600 | |
| 240 | 140 | 0,5 | 1670 | |
| 250 | 150 | 0,5 | 1760 | |
| 260 | 160 | 0,5 | 1850 | |
| Компания Смирнов | 200 | 120 | 0,5 | 1480 |
| ПК Ferrum | 200 | 110 | 0,5 | 1970 |
| 200 | 115 | 0,5 | 1985 | |
| 200 | 120 | 0,5 | 1990 | |
| 200 | 130 | 0,5 | 2030 |
Соблюдение всех требований при расчетах и монтаже дымоходов гарантирует их длительную эксплуатацию
Некоторые компании занимаются реализацией систем отвода продуктов сгорания, которые уже максимально собраны. Купив такую конструкцию, вы можете уменьшить трудоемкость и сократить время на установку сэндвич дымохода своими руками. Кроме того, укомплектованность модульной конструкции различными уплотнителями гарантирует герметичность и надежность системы дымоотвода.
Благодаря широкому ассортименту сэндвич труб различных диаметров, а также фасонных деталей и комплектующих к ним, произвести сборку дымоходов можно самостоятельно, придерживаясь правил и норм. Руководствуйтесь рекомендациями профессионалов и используйте для примера обучающее видео как установить дымоход из сэндвич труб.
Организация узла через стены дома или бани
Сегодня установка сэндвич дымохода практикуется двумя основными способами: внутри дома или по улице. И действительно, все чаще можно заметить, что дымоходы монтируют прямо через стену на улицу, причем с первого этажа – и оттуда уже направляют вертикально вверх. И в этом есть свой смысл: так дымоход остывает намного быстрее, и не проходит через пожаронебезопасные перекрытия и крышу. С другой стороны, дымоход, который поднимается через мансарду, обычно служит дополнительным отопительным элементом. Но и риск пожара здесь, конечно же, уже будет выше.
Вы будете удивлены, но на самом деле наружный кожух сэндвича из нержавеющей стали совсем недалек от температуры одноконтурного дымохода. Ведь на самом деле изначально такой дымоход проектировался с целью улучшить тягу, и поэтому газы, которые выходят из печи, обычно имеют температуру 800 градусов Цельсия, а внешний кожух при этом способен разогреться до 300 градусов! А это уже далеко не пожаробезопасная поверхность.

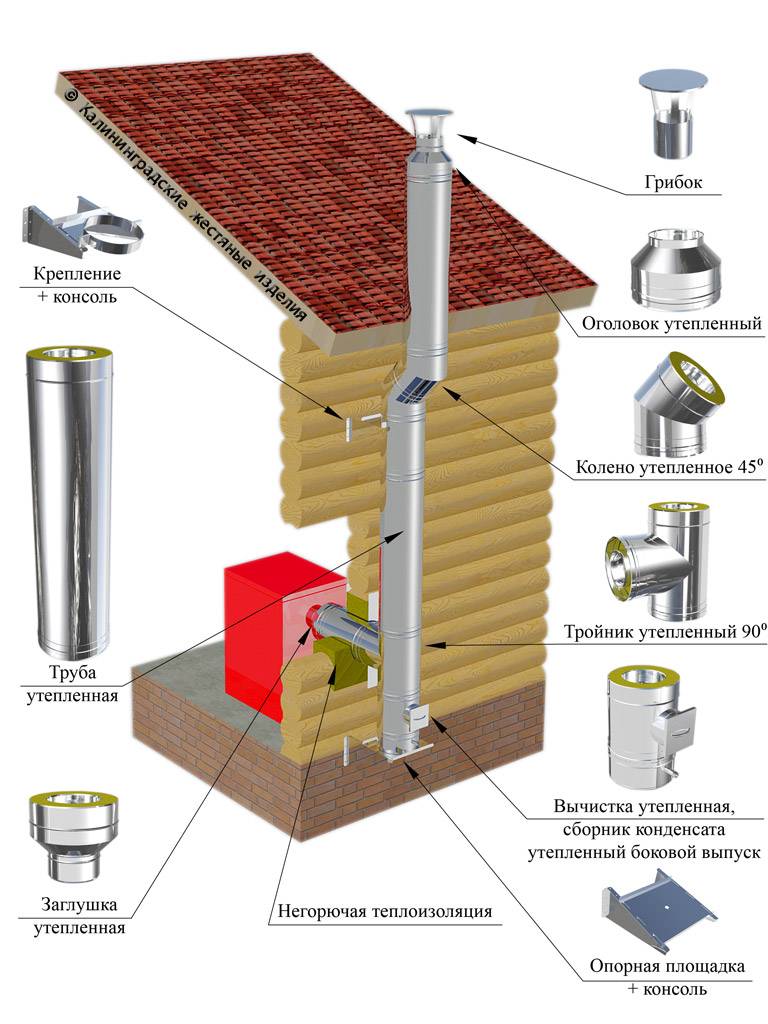

Современный сэндвич-дымоход выводят как через крышу, так и прямо через стены жилого дома:
Более подробно узел вы можете рассмотреть на этой иллюстрации:
Итак, организовать правильный угол прохода сэндвич-дымохода через стены вам поможет такая пошаговая инструкция:
- Шаг 1. Перед началом работы обязательно рассчитайте длину горизонтальной сэндвич-трубы, которую нужно будет пропустить через стену. И учитывайте еще при этом тройник, который вы будете устанавливать. Рассчитайте скат крыши, чтобы дымоход потом не оказался слишком близко к карнизу.
- Шаг 2. Короб, который вы вставляете в стену, наполните негорючим базальтовым материалом.
- Шаг 3. Закройте проходной узел крышкой так, чтобы осталась видна прокладка из базальтового картона.
- Шаг 4. Края такой крышки узла закройте наличником из комплектующих внешней отделки дома, например, сайдингом.
- Шаг 5. Обработайте края короба бесцветный кровельным герметиком.
- Шаг 6. На выходе из дымохода из стены установите ревизию.
- Шаг 7. Закрепите дымоход при помощи специальных стеновых кронштейнов, по одному на каждый 1,5-2 метра.
- Шаг 8. Итак, после того, когда вы установили трубу, проверьте его вертикальность при помощи уровня.
- Шаг 9. Обязательно проследите за тем, чтобы шов оказался развернут к дому.
Ведь самое главное правило звучит так: узел прохода дымохода через стену дома или бани должен быть максимально защищен от возгорания. Вот хороший пример такого узла:
Чтобы горизонтальный элемент сэндвич-дымохода был установлен надежно, его нужно правильно подпереть металлическим уголком:
Также помогут закрепить такой дымоход к стене в строго вертикальном положении специальные конструкции:
Поверьте, на этом этапе работа еще не заканчивается, особенно, если у вашего дымохода будет сложная конструкция (чего мы вам крайне не рекомендуем):
Подбор диаметра
Выбор показателя сечения дымоотводной конструкции — серьёзное мероприятие, при котором стоит учитывать несколько важных правил. Первое из них звучит так: показатель сечения дымохода должен быть таким же (или больше) диаметра выходного патрубка отопительного устройства. Например, если диаметр выходного патрубка котла равен 100 мм, то показатель сечения дымоотводного канала должен быть таким же или больше
Важно запомнить, что это правило действует не только на первый сегмент канала, но и на все остальные
Дымоотводный канал может быть шире отвода отопительного устройства, однако, в этом случае придётся приобрести специальный переходной элемент. Переходной элемент монтируется на отвод котла и организует переход между ним и трубой дымохода.
Помимо этого, выбор показателя сечения дымоотводной конструкции зависит от мощности котла. Таким образом, можно выбрать диаметр канала ещё до приобретения отопительного оборудования.
Рассмотрим зависимость показателя сечения дымохода от мощности отопительного устройства:
- при мощности котла до 3,5 кВт показатель сечения внутреннего контура сэндвича должен составлять около 80 миллиметров;
- если мощность отопительного устройства находится в пределах от 3,5 до 5,2 кВт, то показатель сечения внутреннего контура не должен быть ниже 95 миллиметров;
- когда показатель мощности отопительного устройства превышает 5,2 кВт, то показатель сечения внутренней трубы должен быть не менее 110 миллиметров.
Диаметр трубы должен в точности совпадать с патрубком котла или же понадобится переходник
В любом случае рекомендуется всё делать по порядку, поэтому лучше сначала приобрести котёл, а уже потом выбирать трубы для организации канала, который будет отводить продукты сгорания.
Установка сэндвич — дымохода
В отличии от других дымоходов, этому не требуется устройство бетонного основания. Однако, и тут есть несколько нюансов которые надо учесть еще на этапе подготовки к монтажу. Первым делом, начертите схему с указанием всех размеров конструкции.

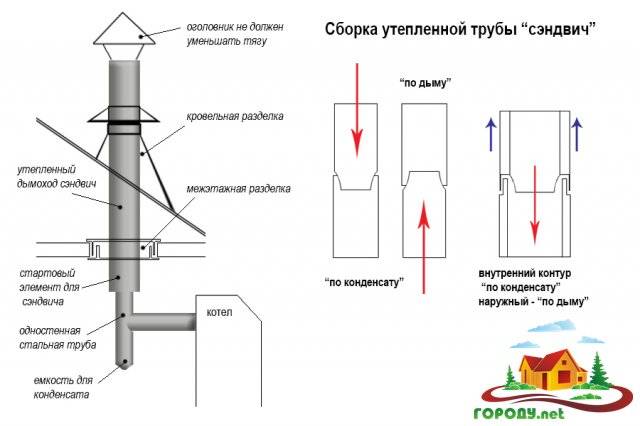

Сборка начинается от выходного патрубка котла или печки. Первый элемент дымохода — труба без утеплителя, которая вставляется в раструб и стык изолируется заглушкой. Затем, последовательно, собираются все остальные элементы. Стыки фиксируются специальными хомутами.
Видео: Проход трубы через крышу из профнастила
В тех местах, где конструкция проходит через потолок, рекомендуется сделать дополнительную теплоизоляцию. Даже несмотря на отличные теплоизоляционные свойства «сэндвичей», не исключена возможность нагрева и возгорания материалов перекрытия.
Способ прокладывания через стену
В некоторых случаях банщики-эстеты, для создания определенного интерьера, устраивают выход дымовой трубы из помещения от печи на улицу через первую близстоящую стену. Такой вариант эвакуации дымовых газов сокращает количество вспомогательных узлов, используемых при прокладке труб через кровельное перекрытие и чердак, а также облегчает обслуживание дымохода со стороны улицы, что не беспокоит при этом процессе отдыхающих в данные момент в банной комнате.
О целесообразности и особенностях прокладывания двухслойного дымохода через стеновое перекрытие, а также о приемах разделывания стены в точке прохода трубы в виде сэндвича, будет рассматриваться более подробно в следующих статьях.
Из каких материалов производятся сэндвич трубы?
На сегодняшний день конструктивные элементы сэндвич дымоходов производятся из двух типов стали:
- нержавейки;
- оцинковки.
Как правило, внутренняя труба выполняется из нержавейки, которая является более жаростойкой и обладает высокими антикоррозийными качествами, а внешняя — из оцинкованного листа. Такие трубы считаются более экономичными, чем изделия, в которых оба контура представлены нержавеющей сталью, поэтому спрос на них остаётся довольно высоким. На строительном рынке можно встретить сэндвичи, представленные только оцинкованной сталью, однако, такие изделия используются только для маломощных газовых котлов.
Внутренняя труба всегда изготавливается из жаропрочной стали, а внешняя может быть как нержавеющей, так и оцинкованной
Дымоходы для отопительного оборудования высокой мощности изготавливаются исключительно из нержавейки. Причём для таких целей подбираются специальные жароустойчивые марки стали. Все известные марки стали представлены ниже в таблице.
Таблица 1
| Марка стали | Характеристики |
| AISI 304 | Такая марка нержавейки является более бюджетным вариантом AISI 316 и применяется для маломощных и среднемощных котлов, функционирующих на газу. |
| AISI 316 | Распространённая марка нержавейки, которая включает в себя различные легирующие составы (никель, молибден). Трубы из такого сплава отличаются высокими прочностными характеристиками, хорошей жаростойкостью и резистентностью к активным химическим соединениям. Используются для газовых котлов практически любого типа. |
| AISI 430 | Из нержавейки этой марки, как правило, выполняют внешние кожухи для дымоходных каналов. Это связано с тем, что AISI 430 отличается небольшими показателями жаростойкости. |
| AISI 439 | Такая марка нержавейки включает в себя элемент титан, что позволяет ей быть очень прочной и надёжной. К другим положительным характеристикам этой марки нержавейки можно отнести: повышенную термоустойчивость и антикоррозийные качества. Дымоходы, выполненные из этого материала, отлично подходят для газовых котлов, а также для отопительного оборудования, функционирующего на твёрдом топливе, с мощностью не более 30 кВт. |
| AISI 316I, AISI 321 | Дымоходы из такого материала подходят для любого отопительного оборудования, функционирующего на твёрдом топливе. Максимальная рабочая температура для таких марок стали доходит до +850 °C. |
| AISI 310S | Трубы, выполненные из этой марки стали, отличаются самыми высокими показателями жаростойкости и используются для того, чтобы выполнить трубу в бане. Максимальная рабочая температура для таких труб может достигать отметки в +1000 °C. |
Толщина стенок сэндвич труб может так же варьироваться от 0,5 до 1 мм в зависимости от эксплуатационной сферы. Ширина теплоизоляционного слоя, располагающегося, между двумя контурами колеблется от 3 до 10 см.
Основные этапы расчета ↑
Расчет дымохода проводят с учетом таких параметров, как мощность подключаемого отопительного устройства, форма и других. Оптимальную высоту и диаметр сечения рассчитывают исходя из СНиП печи и дымоходов.
Высота над кровлей
Для определения высоты отводящего канала котлов промышленного изготовления пользуются специальной формулой, которая описывает ее взаимосвязь со статической тягой, усредненой температурой (K) в трубе и средней величины температурой воздуха снаружи в летний период. В случае необходимости полученную по результатам расчетов величину корректируют в сторону увеличения с учетом следующего правила:
| расстояние между коньком и местом выхода трубы | высота дымохода | |
| 1. | до 150 см | выше конька самое меньшее на 50 см |
| 2. | 150–300 см | верхушка трубы вровень или выше конька |
| 3. | более 300 см | вровень или выше линии, которая проведена начиная от верха дома вниз с наклоном в 10˚ |
Совет При расчетах высоты принимают во внимание также высоту соседних строений: в случае более высоких канал выводят выше их крыш
Площадь сечения трубы
На практике обычно обходятся без специальных расчетов, основываясь в зависимости от мощности агрегата на следующих значениях сечения:
- меньше 3500 Вт — 14 ×14 см;
- 3500–5200 Вт — 14×20 см;
- 5200–7200 Вт — 14×27 см.
Площадь сечения цилиндрического канала принимается той же.
Если сечение будет значительно больше расчетной величины, то ухудшится тяга, и как следствие система будет работать нестабильно. Меньшее сечение приводит к плохому отведению продуктов горения вплоть до полного прекращения этого процесса.
Материал
Выбор материала для конструкции системы дымоотведения основан на типе топлива, используемого для обогрева. К примеру, для газового оборудования лучше всего подходят керамические трубы МДС, в то время как кирпичные – могут быстро разрушаться.
Классическим вариантом устройства отводящей системы считается кирпичный дымоход для металлической печи. Кирпичная конструкция собирается точно согласно проекту, где кладка каждого слоя канала прописана отдельно. При этом необходимо получить изнутри минимально шероховатую поверхность и обеспечить полную герметичность.
Рекомендуем Старый дымоход кирпичной печи можно использовать под газовое оборудование только если предварительно выполнить его гильзовку: внутрь канала вставляют стальную трубу, устойчивую к воздействию кислот, сохранив небольшой зазор.
Сегодня чаще всего используют нержавеющие. В конструкции стальные трубы могут быть: изолированными и неизолированными:
- неизолированные применяют исключительно при внутреннем монтаже печей и дымоходов: их устанавливают в специальную шахту;
- при установке трубы снаружи ее в обязательном порядке изолируют, чтобы предотвратить конденсирование влаги внутри трубы.
Безопасность
Дымоход в целях безопасности необходимо грамотно изолировать, особенно если канал проходит через перекрытия в непосредственной близи горючих материалов. При выборе способа изоляции основываются на типе материала перекрытия и на температуре трубы. Замечательно, если стены и потолок вблизи с местом прохождения конструкции, отделаны пожаробезопасным материалом. Если это не так, то нагреваемые части изолируют от опасных материалов при помощи листов металла и прослойки из негорючих материалов.
Выходящую наружу часть трубы необходимо надежно зафиксировать и защитить от ветра. Сверху их закрывают дефлекторами, чтобы защитить от осадков. Газовые котлы в этом вопросе являются исключением: защитный колпак на трубу дымохода в данном случае – нарушение.
Компоновка трубы
Для того, чтобы влага не попадала на чердак, используются крышные разделки. Делаются они с учетом различных наклонов крыши, когда угол может различаться от 14 до 56 градусов.
Элемент «разделка» надевается через трубу при этом края фиксируются и крепятся под коньком кровли. Труба выходит на полметра над крайней крышей, при ее компоновке в пределах 1,5 метров от пропета. Если промежуток составляет от 1,5 до 3 м, то крайняя точка трубы может располагаться на одной плоскости с коньком крыши. Если расстояние больше трех метров, то крайняя точка трубы располагается по схеме:
- Проводится на схеме линия от верхней точки трубы до точки конька.
- Проводится от конька линия параллельно горизонту.
- Угол между двумя линиями составляет порядка 10 гр.
Монтаж пошагово:
- Профнастил устанавливается в отдалении от трубы.
- Раздельный блок устанавливается не менее чем на 16 см
- Снимается верхний лист, кладется верхняя часть кровельной разделки, затем на 18 см накрываются боковины.
- Монтируется снятый перед этим лист и фиксируется.
- Стыки и швы заделываются герметиком.
- Вокруг трубы оборачивается минеральная вата и фиксируется.
- Ставится «зонт» для дымохода.
Проход через перекрытия
Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.
Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания. При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.
В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.
Нормативы размера базальтового материала внутри сэндвич-трубы
Толщина среднего слоя в сэндвич-дымоходе, выполняющего роль теплоизоляционного материала, может изменяться от 25 до 60 миллиметров. Сечение конструкции также различается. В соответствии с требованиями Строительных Норм и Правил для правильного выбора дымохода нужно учитывать тепловую мощность котла отопления:
- При тепловой мощности не более 3,5 кВт оптимально использовать трубы с размером сечения 0,14 х 0,14 метра.
- При тепловой мощности от 3,5 до 5,2 кВт лучше всего использовать трубы с сечением 0,14 х 0,2 метра.
- При уровне тепловой мощность от 5,2 до 7,0 кВт рекомендовано использовать трубы с сечением 0,14 х 0,27 метра.
Чаще всего установку сэндвич дымохода выполняют с использованием трубы круглого сечения. В этом случае нужно посчитать общую площадь сечения трубы и сопоставить эти данные с информацией в СНиП.
Проход через перекрытия
Перекрытия проходят с использованием так называемой разделки. В месте соприкосновения дымохода к конструкции дома необходимо установить специальное звено. Зачастую это короб с отверстием или проходной патрубок.
Размер разделки делают на 7 см больше толщины перекрытия. Ее основная задача — защитить деревянные и, следовательно, легковоспламеняемые конструкции от возгорания (детальнее: «Проход дымохода через деревянное перекрытие»). При этом разделку не нужно жестко соединять с конструкцией дома. Трубу в патрубке подбирают такой, чтобы она не имела стыков.
В перекрытии предварительно подготавливают отверстие под дымоход. Разметку удобно наносить маркером, при этом рекомендуется перепроверить несколько раз нанесенные размеры. Если труба в перекрытии размещена правильно, а параметры патрубка и нанесенной разметки точно соответствуют друг другу, то можно приступать к прорезанию отверстия.
Что такое сэндвич труба
Сэндвич — такое название этот вид труб получил за свою слоистость по аналогии с названным продуктом. Внутренние и наружные слои таких труб представлены металлическими цилиндрами, а средний — слоем термоизоляции.
Металл для дымохода начали использовать достаточно давно. Простой пример — труба обыкновенной буржуйки. Однако вскоре после введения в эксплуатацию стало понятно, что металлические трубы имеют ряд недостатков. Проблема заключалась в том, что металлы, обладая хорошей теплопроводностью, быстро нагреваются и отдают тепло в окружающую среду, и всегда есть опасность воспламенения.
Решение оказалось простым — металлическую трубу укутали в слой термозащитного материала. Однако такой материал плохо переносит условия внешней среды и не очень привлекателен с эстетической точки зрения.
Сэндвич трубы — следующее решение в эволюции металлических дымоходов. Поверх слоя термоизоляции помещается еще одна металлическая труба, которая защищает внутренние два слоя от внешних воздействий и не портит внешний вид здания.
Внутренний цилиндр изготавливают из нержавеющей стали. Этот материал меньше подвергается коррозии под действием продуктов горения. Сталь должна быть высококачественной и высокотехнологичной. Отдают предпочтение тем вариантам, швы которых сварены по способу TIG — наиболее надежному и износоустойчивому, но и наиболее дорогому.
Средний слой обеспечивает термоизоляцию и защиту окружающих поверхностей от нагревания. Для этих целей используют минеральную вату, плотность которой не менее 120 кг/м3. Толщина этого слоя зависит от того, какой будет температура внутри дымохода. Этот параметр следует подбирать индивидуально.
Наружный цилиндр также изготавливается из стали. Стоит отдавать предпочтение нержавеющему материалу, но для экономии можно выбрать оцинкованную сталь. От ее качества в меньше степени, чем от качества внутреннего цилиндра будет зависеть долговечность дымохода. Кроме того, в продаже есть сэндвич трубы с декоративными наружными цилиндрами.
«Плюсы» сэндвич дымоходов
Преимущества сэндвич-дымоходов из нержавеющих труб:
- Простая оперативная установка.
- Сравнительно небольшая (если сравнивать с каменными дымоходами).
- Малый вес.
Нержавейка — это металл, который не боится коррозии, имеет длительный срок службы. Температура выходящих по трубе газов имеет прямую связь от вида котла, и топлива. Этот фактор также стоит учитывать при проектировании. Чем выше температура, тем больше нагрев трубы. Приведем базовых цифры нагрева труб от разных тепловых источников:
- Печь, камин 340 — 660 градусов.
- Банная печь 420 — 720 градусов.
- Газовый котел 125 — 210 градусов.
- Котел, работающий на угле 520 — 730 градусов.
Рекомендуется помнить, что древесина может иметь повышенную пожароопасность. Если элементы из дерева находятся вблизи отопительного прибора, они могут обуглиться и вспыхнуть уже при двухсот градусов по Цельсию. Если длительное время дерево регулярно подвергается большому нагреву, оно может воспламениться уже при 175 градусов. Подобную информацию следует учитывать во время разработки проекта и расчете труб из сэндвич дымохода, рекомендуется полностью исключить вероятность возникновения воспламенения. В монтаже подобных элементов нет мелочей, по статистике до восьмидесяти процентов всех пожаров в частных домовладениях происходит неверно спроектированных дымоходов.
Герметизация дымохода со стороны улицы
Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.
При проведении герметизации важно учесть такие нюансы:
- В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
- При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.
Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.
Общая длина дымохода от колосника составляет от 6 м.
Эксплуатация системы и решение проблем плохой тяги
Длительная эксплуатация дымохода приводит к образованию на его внутренних стенках сажевого налета. При его утолщении происходит уменьшение внутреннего сечения трубы, вследствие этого снижается ее проходимость, и уменьшается тяга. Проблема плохой тяги решается регулярной чисткой дымохода.
Для этого предусматривается дверца в нижней части конструкции или устанавливается специальный стакан, которые открывают доступ к внутренним частям сэндвич трубы. Уменьшить образование сажевого налета или даже предотвратить его появление поможет соблюдение следующих несложных правил:
- Хвойные породы древесины следует использовать в качестве топлива как можно реже. При сгорании они выделяют трудно удаляемые с внутренней поверхности трубы смолы, к которым прилипает сажа.
- Дрова перед отправкой в топку нужно хорошенько просушить. При сжигании сырых дров образуется очень много дыма, копоти и сажи.
- Полиэтиленовые пакеты и бытовой мусор использовать в качестве топлива нельзя ни в коем случае. При их сгорании выделяется множество химически агрессивных компонентов.
- Для профилактики образования сажи в дымоходе завершать сжигание топлива надо осиновыми дровами. Они дают высокое пламя и температуру, которые выжигают образовавшуюся в трубе сажу.
Период эксплуатации сэндвич дымохода составляет около пятнадцати лет и выше. Для его безотказной работы в течение длительного времени нужно соблюдать простейшие правила. Нельзя заменять источник тепловой энергии таким образом, чтобы температура продуктов сгорания топлива превышала расчетные значения именно для этого типа дымохода.
Следует регулярно отслеживать состояние теплоизоляторов во всех проемах и заменять их по мере необходимости. Нужно контролировать процесс образования и слива сконденсированной влаги. При удалении сажи не следует применять механический способ очистки.
Уважаемый читатель! Ваши замечания, предложения или отзыв послужат наградой автору материала
Спасибо за внимание!
