Установка печи в бане с выносной топкой: устанавливаем печь своими руками

Расположение печи в бане

Разумеется, нельзя установить нагревательный элемент там, где вздумается. Его расположение должно быть четко выверенным и соответствовать определенным стандартам

Для этого вам важно учитывать тип устройства, в каком месте расположены инженерные коммуникации.

Более того, вам нужно сделать правильные расчеты того, на каком расстоянии от стен и от полок должна находиться ваша печь. В первом случае — чтобы стены от сильного перегревания не воспламенились, и во втором случае — чтобы добавляя воду на разогретые элементы — брызги воды случайно вас не ошпарили.

Согласно своду строительных норм и правил между печью и стеной, независимо от природы ее покрытия (воспламеняемого или нет) должна выдерживаться дистанция не менее 38 см.

Так как очень редко где можно встретить баню, стены которой выполнены из кирпича. Чаще всего их делают либо полностью деревянными, либо бетон обшивается вагонкой, которая склонна к горению.

В случае, если стены изготовлены полностью из дерева, требования несколько иные:

  1. Если раскаленные стенки агрегата не защищены специальными экранами, дистанция должна составлять не меньше 50 см.
  2. Обязательно делайте стенку для вывода топлива из материалов устойчивых к воспламенению.
  3. Толщина стенки из негорючих материалов должна быть около 13-15 см.
  4. Если на потолке не находится огнеупорная защита, то расстояние между ним и наивысшей точкой печи должно составлять 120 см минимум.
  5. При наличии огнеупорного покрытия на потолочной поверхности данное расстояние можно сократить до 80 см.
  6. Дверца топки должна быть расположена на отдалении не менее 120 см от противоположной стенки.

А вот то, чего точно не стоит делать, так это располагать нагревательные устройства в нишах. Крайне не желательно также доводить стенки вашего устройства до перегревания.

Главное, чтобы мощность устройства вписывалась в соотношение с габаритами самой парилки. Для того чтобы детальнее узнать об этих нормах, прочитайте инструкцию по установке, которая прилагается к агрегату при покупке.

Фундамент

Гораздо легче сделать фундамент под печь на этапе строительства здания. Если же баня уже готова, то для него в деревянном полу проделывают подходящее по размеру отверстие. Без основания можно обойтись если только цокольное перекрытие у вас и так сделано из бетона.

Во всех случаях порядок работ выглядит одинаково:

В нужном месте выкапывается яма. Если отопительный прибор у вас металлический, то хватит и глубины в 0,4 метра. Для сложенной из кирпича конструкции норма – 80 см. Площадь фундамента делается на 10 сантиметров больше габаритов печи.

Далее:

  • дно трамбуют;
  • насыпают подушку из щебенки толщиной в 150 мм;
  • монтируют опалубку;
  • укладывают внутрь стальные арматурные прутья;
  • заливают раствор.

Помните, нельзя фундамент печки соединять с основанием бани – это, скорее всего, приведет к нежелательным деформациям последнего.

Когда бетон полностью застынет, сверху на него укладывают лист огнеупорной минеральной прессованной ваты, а потом еще и стальную пластину, толщина которой составляет не менее 3-х миллиметров. Ее верхний край лучше установить вровень с имеющимся полом. Края этих

материалов должны выходить за пределы печи не меньше чем на 30 мм. Место стыка герметизируют.

Саму по себе печь необходимо размещать в бане с соблюдением правильных расстояний. Так дверка топки располагается по отношению к противоположной стене на дистанции не менее полутора метров. Сам прибор устанавливают так, чтобы он не касался деревянной облицовки. Зазор до стен парилки составляет 0,5 метра.

Фасад, выходящий в предбанник, изготавливают из кирпича. Из этого же материала делают защитные стенки вокруг печи в парной – это не даст обжечься находящимся там людям.

Чтобы вывести топку, необходимо правильно вырезать в простенке отверстие. Оно делается по размеру большим (примерно на 20 или 30 сантиметров).

Поставьте прибор на предназначенное для него место, дабы убедиться, что отверстие для дымохода и топки прорезаны правильно. Если возникнет необходимость, откорректируйте их.

Дымоход

Дымовые газы металлических печей в первые минуты после запуска печи содержат большое количество химически активных остатков молекул – радикалов. Поэтому дымоход металлической печи обязательно должен быть утеплен, иначе он скоро выйдет из строя от кислотной росы. Схемы самостоятельно утепленного либо кирпичного и покупного сэндвичевого дымоходов металлической печи даны на поз. 1 и 2 рис. соответственно. Здесь есть определенные особенности.

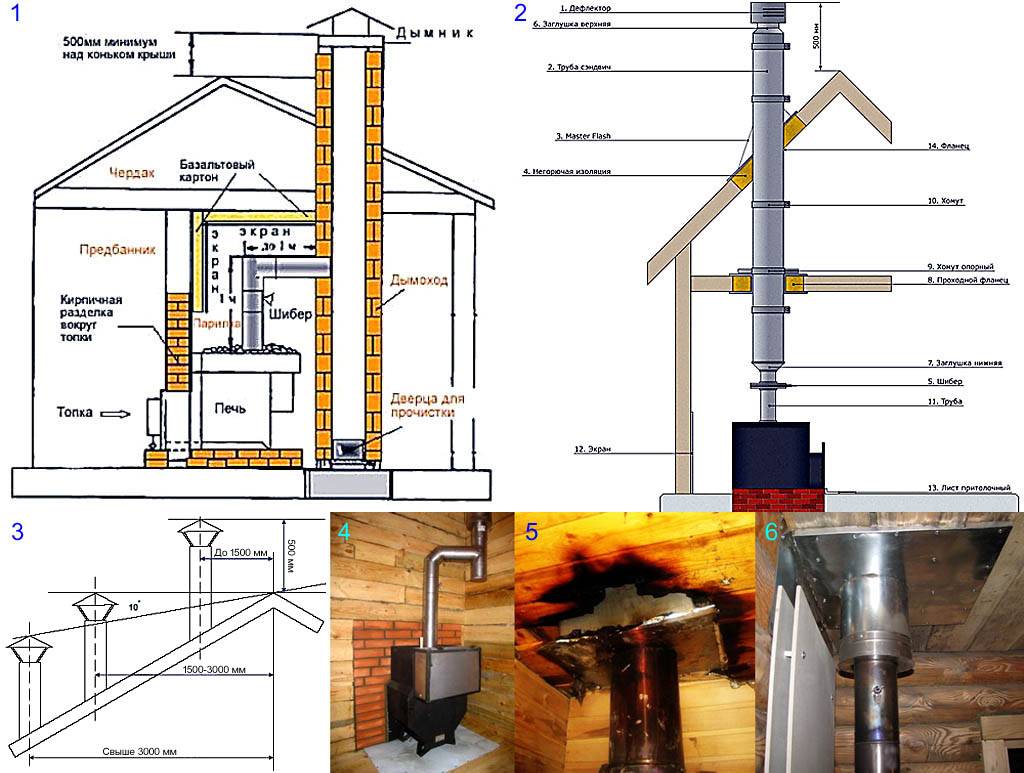

Устройство и особенности дымоходов металлических печей

Первое – поднимать дымник (дефлектор) всегда на полметра над коньком крыши не обязательно, да и не надо – ветром трубу может сломать. Правила выноса дымовой трубы над крышей иллюстрирует поз. 3.

Второе, в дымоходе металлической печи обязательно нужен шибер. Это не вьюшка (кто не в курсе), а регулятор тяги. Она в металлической печи по мере ее разгона нарастает много сильнее, чем в кирпичной, поэтому за разожженной печью нужно следить от 15-20 мин и прикрывать шибер, чтобы печка не взревела и на раскалилась до оранжевого.

Третье, от банных печей требуется в первую очередь быстрый разогрев и легкий пар, а их экономичность фактор вторичный, так что полного сгорания топлива конструкторы банных печей не стараются добиться. Поэтому сборником конденсата и сажи лучше снабдить и сэндвичевый дымоход банной печи. Можно расположить его внутри, как на поз. 4, но лучше снаружи: вдруг при чистке дымохода вонючий, едкий, токсичный и канцерогенный конденсат прольется на деревянный пол или стену, баня выйдет из строя надолго, если не насегда.

Самый тонкий момент – противопожарная разделка дымохода; особенно потолочный фланец (проходной узел). Его стандартные размеры в плане 380х380 мм, что надежно в жилом помещении. В бане с ее низким потолком и избыточным тепловыделением от печи применение стандартной потолочной разделки нередко приводит к результату, как на поз. 5.

В баню нужно закупать или делать своими руками уширенную потолочную разделку дымохода 460х460 или, если шаг потолочных балок позволяет, 600х600 мм. Дополнительно, стены, отстоящие от неизолированной части дымохода менее чем на 700 мм, защищаются двойными экранами из базальтового картона, поз. 6. Баней с таким дымоходом можно будет пользоваться систематически, подолгу и часто даже в режиме жгучего пара.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Установка: пошаговая инструкция

Металлическую или чугунную печь нужно устанавливать поэтапно:

  1. Залить фундамент под печь, если это требуется. Подобные действия необходимы, если выбрана чугунная конструкция. В остальных случаях будет достаточно сделать бетонный настил.
  2. Выполнить теплоизоляцию стен угла, где будет стоять печь. Обложить стены кирпичом или керамогранитом, покрыть теплоизоляционными материалами и установить отражающие экраны.
  3. Сделать отверстие в стене, чтобы вывести окно топки в предбанник. Оно должно быть чуть больше, чем топка, поскольку металлы при нагревании расширяются.
  4. На фундамент или настил из бетона положить лист железа и слой теплоизолятора.
  5. Заполнить каменку приготовленными камнями.
  6. Пол из досок защитить фартуком из металла.
  7. Монтировать декор на лицевой стороне, дверцу топки и зольник.
  8. Установить вытяжную трубу с выводом в отверстие крыши.
  9. Установить заслонку в дымоходе.
  10. На месте выхода трубы на потолке прикрепить защитный экран.

Если требуется, необходимо установить теплообменник и емкость для сбора горячей воды. Установка печи в каркасной бане с выносной топкой или сделанной из сруба или бруса выполняется пошагово и согласно предоставленной инструкции.

Чтобы печка была безопасна в плане эксплуатации, ее монтаж должен проходить с соблюдением всех нюансов. Для предотвращения возникновения пожара, установка печи в бане с выносной топкой, схема которой должна точно выполняться, топка должна находиться на расстоянии 1 метр от других предметов, особенно горючих. Если это нельзя осуществить, стены и полы нужно защитить облицовкой теплоизоляционными материалами.

В целях безопасности основание чугунной или конструкции из металла следует выложить барьер из кирпича. Но делать экран нужно с образованием дырок, оставляя между кирпичами зазоры. Это нужно, чтобы тепло беспрепятственно выходило, а кирпич огородил от ожогов. Установка печи в бане с выносной топкой требует предельной точности и выполнением норм по пожарной безопасности.

Важным при монтаже является расположение печи в бане с выносной топкой. Данный вид конструкции невозможно поставить где угодно. Разрешенным вариантом с точки зрения техники безопасности считается, когда одна часть топки обогревает парилку, а другая предбанник и душевую. Поэтому ее нужно располагать около стены между парной и предбанником с выполнением отверстия в ней.

Если правильно выбрать и установить печь в бане, можно долгие годы наслаждаться хорошим паром и осуществлять любые банные процедуры. Выбирать конструкцию нужно в соответствии с расположением бани, ее параметрами и мощностью агрегата. Если сделать правильный выбор, ароматный пар бани будет всегда радовать и создавать приятный комфорт в парилке.

Несколько практических советов по выбору проекта металлической печи с выносной топкой

Следует кратко остановиться на этом вопросе, знание некоторых подробностей позволит вам избежать неприятностей во время ее эксплуатации.

Совет
Фото
Описание
Нагрев воды.

Теплообменник-регистр для печи внутренний

Бак-теплообменник на трубу

Существует два варианта – вода нагревается дымовой трубой или непосредственно в специальном отсеке печи. Второй вариант предпочтительнее – нагрев воды происходит намного быстрее. Бывают случаи, когда вы не желаете париться, а хотите только помыться. Со вторым вариантом печи к «водным процедурам» можно будет приступать уже через несколько минут, а с первым придется печь топить длительный период времени.
Устройство каменки.

Каменка открытого типа

Банная печь с закрытой каменкой

Первый вариант – камни нагреваются на поверхности печи, второй вариант – камни находятся в широком канале дымохода. Здесь также значительная разница во времени нагрева

Но мы должны дать важный совет – осторожно подходите к варианту нагрева камней в канале дымохода. Абсолютное большинство существующих проектов делает каменку открытой в надежде, что большая тяга дымохода не допустит выхода дыма в помещение

Категорически не советуем так делать, каменка во время топки должна закрываться. Сделать крышку несложно, крышка может быть на петлях или съемной. Дело в том, что в период растопки печи или в силу неблагоприятных погодных условий есть большая вероятность попадания дыма в помещение, о последствиях рассказывать не стоит.

Установка банной печи с выносной топкой

Последовательность монтажа печной коробки с тоннелем ничем не отличается от установки простой финской каменки с прямым доступом к топке. Единственным отличием является несколько иная последовательность в разметке места под печку.

Процесс установки выглядит следующим образом:

  • Выбираем предварительное положение дымохода, линию его прохождения через кровлю и потолочное перекрытие бани, согласовываем с местом под проем в стене, чтобы и дверца топки открывалась нормально, и все нормы пожарной безопасности выдерживались;
  • Размечаем и заливаем фундамент под установку;
  • Предварительно ставим печь, засыпаем сетку банным камнем. Переносим разметку вырезаемого проема на стену бани, можно использовать шаблон или более точно выполнить по лазерному уровню;
  • Выкладываем кирпичом проем и экран, устанавливаем печь;
  • Монтируем портал и дымоход.

Вопросы декоративной отделки и оформления будут решаться после протапливания печи, выявления и устранения всех недоделок.

Самое важное в установке

Наиболее сложным этапом считается правильная разметка линии дымохода через перекрытие и крышу бани. Часто можно встретить рекомендации ставить металлическую трубу – сэндвич на внешней стене бани. Считается, что придется выполнить меньший объем работ, не нужно вырезать отверстия и делать узел прохождения в перекрытии и кровле бани.

На самом деле внешние дымоходы хороши только для каминов и печей, отапливающих помещение в постоянном режиме. Печка бани топится намного реже, поэтому теплоизоляция дымохода собирает огромное количество конденсата, разжечь и прогреть такую топку без гари и дыма довольно сложно.

Поэтому лезем на крышу бани, затем на чердак, смотрим на стропила и находим несколько подходящих вариантов установки дымохода. Координаты переносим на план и по нему определяем габариты площадки, где может стоять печка с перспективой врезки топки в перегородку. Далее делаем фундамент.

Для легкой стальной печи постамент можно выложить из качественного полнотелого или даже отделочного кирпича.

Для чугунной печи с выносной топкой фундамент приходится делать на грунте:

  • Снимаем половицы, размеры площадки должны быть больше основания печи минимум на 20 см, со стороны выносной топки фундаментную плиту удлиняют до линии дверцы;
  • Выкапываем в грунте котлован, глубина не менее 50 см, в дно забиваем 6-8 вертикальных стальныхкусков арматуры, оголовки которых должны находиться на уровне деревянного пола бани;
  • Последовательно засыпаем гравийно-песчаную отсыпку, далее забрасываем крупный камень. К забитой арматуре привязываем стальную сетку, можно взять дорожную или используемую в проволочных ограждениях.

Несмотря небольшие размеры армирования, приваривать сетку к пруткам нельзя, лучше привязатьпроволокой. Цементно-песчаный раствор замешивают в пропорции 1:3, обязательно с добавкой мыла или пластификатора.

Заливаем бетонную подушку и накрываем двойным полотнищем из рубероида, через пять суток можно выложить постамент из кирпича на глинистом растворе. Печь можно будет ставить прямо на кирпич. Обычно из кирпича сразу же выкладывают первые ряды огнеупорного простенка в проеме. Предварительно нужно будет вырезать проем под кирпичную кладку вокруг выносной топки, рекомендуемые размеры простенка приведены в паспорте на изделие.

Врезаем топку печки во внутреннюю стену бани

Специалисты рекомендуют перед установкой корпуса на готовый кирпичный постамент привязать к потолку бани веревочный отвес с грузом, он должен указывать на центр выхода будущего дымохода. Это простое приспособление поможет правильно сориентировать печку при установке в подготовленный проем.

Далее монтируем дымоход, делаем узел прохода с керамзитовой засыпкой и временно фиксируем трубу манжетой на кровле. Пока не проверили работоспособность выносной топки, все детали фиксируем по временной схеме. Возможно, придется поднимать высоту трубы над коньком бани, искать оптимальное положение для наилучшей тяги. Заодно проверяем, насколько сильно нагреваются стенки выносной камеры сгорания. Топить нужно аккуратно, небольшим количеством щепок, в противном случае можно получить разводы копоти прямо над порталом выносной топки.

После установки печи и проверки работоспособности выносной топки крепим дымоход капитально и завершаем кирпичную кладку. Оставшиеся щели заделываем асбестовым шнуром, регулируем открывание дверцы топки и работу зольника. Полноценное протапливание печи через выносную топку можно будет выполнить не ранее, чем на стены бани будет нашита металлическая защита от дымохода.

Следы на стенке могут появиться из-за неправильной работы дымохода

Монтаж банной печи с выносной топкой в бане из негорючего материала

Наиболее простая ситуация, когда вам не придется заменять часть стены. Однако, если стены парилки обшиты деревом, то придется на части стены убрать эту обшивку. Основа — камень или бетон — не относится к горючим материалам, поэтому отверстие, которое будет в ней проделано, зависит исключительно от параметров выносного канала конкретной печи.

НА ЗАМЕТКУ! Высота и ширина проема находится в следующих пределах: 40-60 см (В) и 25-50 (Ш). Причем в эту величину будет входить и высота основания под печкой, если таковое есть и оно выше уровня пола.

Расширение металла при нагреве — причина делать проем на сантиметр-другой шире габаритов самого канала. Пустое пространство между ним и стеной заполняется огнеупором, причем сгодится не только базальтовая вата, но и асбестовый шнур.

Мы уже упоминали отделку негорючих стен деревом (вагонка, фальшбрус и т.п.). Минимальное расстояние, на которое ее стоит убрать — 25 см. Но сделайте полметра и не прогадаете. А по высоте — на 25 см выше края печки.

На фото шайка одним краем стоит на полке, ручкой держится за печку, а расстояние до незащищенных горючих материалов должно быть не меньше полметра. То, что за печкой — это лист металла, возможно, поверх огнеупора, но нужно оставлять зазор между стеной и огнеупором (керамические втулки для этого). Величина этого листа чуток маловата — если принять диаметр дымохода за 12 см, то лист выходит за пределы печки вверх и вбок не более чем на 20 см. Еще бы пять). В общем, конструкция «на грани». Отметим также, что без прохождения через стену изоляция действительно может быть такой — лист огнеупора. лист металла и все.

Края вагонки закрываются наличником. Голую стену внутри парилки можно декорировать плиткой, той разновидностью, которая хорошо выносит высокую температуру, либо же натуральным камнем — не забываем, что печь стоит очень близко к стене. Штукатурка тоже годится. В смежном помещении обычно делается портал.

Особенности конструкции

Выносная топка

Главной особенностью выносной топки является ее полная автономность и самодостаточность. Производители оснастили ее всеми необходимыми приспособлениями для подключения к кирпичному камину и дымоходу. Стоит отметить, что на рынке встречаются модели, установка которых может проводиться прямо на цементное покрытие в бане. Такие конструкции отличаются небольшой топкой и малыми габаритами.

Выносные модели имеют и несколько недостатков. А именно – они требуют постоянного подкидывания дров, поскольку плохо держат тепло. С постепенным угасанием топлива воздух в парилке быстро остывает.

Расчет и размеры

Перед началом отделочных работ нужно разметить расположение портала, придумать какой формы он будет, где будут закреплены отдельные элементы. Чтобы высчитать количество кирпича, нужно знать размер портала для печи в баню. Порядок вычисления:

  1. Высчитать площадь кладки.
  2. К получившемуся значению прибавить 2 ряда кирпичей, которые будут основанием.
  3. Разделить общую площадь кладки на площадь сторон одного кирпича.
  4. Прибавить 10% от получившегося значения к рассчитанной площади.

Зависимо от размера печи, пожеланий хозяина, порталы могут быть вертикальными или горизонтальными.


Вертикальный портал

Установка печи в бане с выносной топкой: правила пожарной безопасности

Независимо от того, какого типа устанавливается печь, существует ряд требований, которые должны быть соблюдены. В частности, речь идет о том, чтобы нагретые до высоких температур поверхности (до нескольких сот градусов) никак не соприкасались с горючими материалами.

НА ЗАМЕТКУ! Дерево загорается с температуры от 300 градусов, но при длительном воздействии даже 100 градусов оно начинает тлеть!

Основной источник опасности в бане — это печка. От нее нужно защищать и пол, и потолок. Стены, кстати, можно не защищать, если разместить печь на достаточном расстоянии от них.

ПРАВИЛО! По нормативам горючую стену и печку должно разделять не менее полуметра.

И даже если вы заняты установкой печи в бане с выносной топкой, первое, что нужно сделать — это защитить ее основание. При этом не имеет значения — на фундамент вы ее ставите или прямо на деревянный пол — в любом случае нужно постелить под печку лист огнеупорного материала (асбестовый или базальтовый картон, например), поверх которого положить лист металла.

Схема основания под массивную печь (см. подробнее про фундаменты печей).

Асбестовый картон для подкладывания под не очень тяжелую печь (см. подробнее про установку печей).

Еще один универсальный момент противопожарной защиты — это правильная проводка дымохода через перекрытия потолка и крыши.

Короб для прохода потолка

ВАЖНО! Правильно — это проводить дымоход через разделочный короб, который представляет собой металлическую емкость, заполненную огнеупором. Короб создает буфер между раскаленной трубой и деревянным перекрытием.. Остаются стены

Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется

Остаются стены. Так как в данном случае мы говорим об установке печи с выносной топкой, то основной «проблемой» будет прохождение топливного канала непосредственно через стену, причем расстояние между стеной и печью будет минимальным — где-то 5 см в среднем. А это значит, что одной обшивкой стены огнеупорами тут не обойдется.

Поэтому разберем два варианта: монтаж печи в бане с выносной топкой, когда стены горючие (то есть деревянные) и негорючие (кирпичные, из блочного бетона). Материал также является критерием для разделения печей на отдельные виды, в соответствии с данной классификацией выделяют металлические и кирпичные печи. Некоторые специалисты относят к отдельной категории чугунные печки. Кроме этого, существуют и другие разновидности печей:

  • по виду топливу: дровяные, газовые, электрические;
  • по типу конструкции;
  • по размеру;
  • по стоимости, востребованы недорогие;
  • походные;
  • с открытой или закрытой каменкой;
  • для бани и сауны.

Вывод дымохода через крышу

Более сложный вариант, требует повышенной внимательности и покупки доборных элементов. Рассмотрим вариант металлической кровли.

Шаг 1. Сделайте точную разметку в потолке в месте выхода трубы, проделайте отверстие

Обратите внимание, чтобы отверстие не попало на кровельную балку! Размеры отверстия в потолке должны быть по периметру на 10 см больше, чем диаметр трубы. Потолок из досок – отверстие в нем проделать не проблема

Схема обустройства отверстия в перекрытии

Проход трубы через потолок

Проход трубы через мансарду

Шаг 2. Отметьте место выхода трубы на крыше, смотрите за вертикальностью и расположением стропил и обрешетки. Отверстие в крыше не должно повреждать элементы стропильной системы.

Шаг 3. Круглошлифовальной машинкой прорежьте отверстие в кровле, по размерам оно должно максимально отвечать диаметру трубы.

Шаг 4. Зафиксируйте подкладками вертикальное положение дымохода в потолке, заизолируйте проем минеральной ватой и с двух сторон прибейте листы оцинкованной стали.

Изоляция проёма минватой

Шаг 5. Для герметизации места выхода трубы на крыше нужно купить специальные доборные изделия: металлическую юбку и стакан. Диаметр стакана должен соответствовать диаметру трубы. Сделать самому такие изделия довольно сложно, лучше их купить готовыми.

Чтобы закрыть трубу на крыше, используются кровельные проходы, например, круглого сечения

Шаг 6. Металлическим хомутом прикрепите трубу дымохода к конструкциям стропильной системы. Изолировать ничего не нужно, на таком расстоянии от котла металлический дымоход успевает остыть.

Шаг 7. Наденьте юбку со стаканом на дымоход. Стакан имеет возможность в юбке поворачиваться и наклоняться, что значительно упрощает процесс монтажа.

Проход дымохода через крышу

Шаг 8. Нужно отрезать лист кровельного покрытия. Ширина должна быть сантиметров на 10÷15 больше ширины юбки, длина должна отвечать расстоянию от верхнего края юбки до ближайшей рейки опалубки. Во время разметки внимательно следите, чтобы волны в отрезаемом куске кровли совпадали с волнами на крыше.

Цены на кровельный герметик

кровельный герметик

Шаг 9. Тщательно намажьте верхнюю часть куска кровли герметиком. Положите кусочек кровли на крышу вплотную к юбке и зажмите саморезами на каждой волне. Саморезами притяните его и по периметру.

Схема вывода трубы дымохода через крышу бани

Узел прохода через кровлю

Шаг 10. Смажьте герметиком место прилегания стакана к юбке и саморезами стяните обе детали. По периметру саморезами зафиксируйте юбку. Все саморезы должны иметь резиновые уплотнители.

После окончания работ обязательно проверьте герметичность всех стыков водой. При обнаружении протечек немедленно их устраните.
