Монтаж счетчика воды своими руками: инструкция и каких ошибок лучше избегать

Как правильно установить счетчик воды своими руками

Самостоятельная установка счетчиков воды, как правило, совмещается с полной или частичной заменой водопровода – самому врезать водомеры в существующий водопровод, сделанный из металлических труб, без специальных инструментов практически невозможно.

Для начала необходимо правильно определить место установки счетчика воды. Обычно его располагают на патрубках, отводящих воду от стояка. Но это не принципиально – по большому счету, счетчики можно вынести в любое место квартиры. Другое дело, нужно ли это? Да и проще установить их непосредственно на патрубках сразу после отсекающих кранов – в этом случае даже не придется отключать стояки и лишать всех жителей подъезда водоснабжения.

Но если кран старый и требует замены, то без отключения не обойтись. Для этого вызываем сантехника и отключаем подачу воды. После чего смело демонтируем весь водопровод или его часть, свинчиваем старый вентиль и на его место устанавливаем новенький шаровой кран, который с одной стороны имеет внутреннюю резьбу, а с другой – наружную

Обратите внимание, что для холодной воды используется кран с маркировкой DN15, а для горячей DN25. На первый взгляд, разницы между ними нет никакой, но если разобраться, то она обнаружится в использованных при их изготовлении материалах – на горячей воде кран с маркировкой DN15 прослужит очень недолго

Установка счетчиков воды своими руками фото

Идем дальше, и на наружную резьбу крана навинчиваем фильтр грубой очистки

Обратите внимание на стрелку на этом изделии – она указывает направление тока воды. Фильтр нужно установить в соответствии с этой стрелкой – острием от крана

Именно этого требует правильная установка счетчиков воды. Для уплотнения резьбовых соединений используется либо пакля, либо лента ФУМ, либо специальная нить. Наматывается уплотнитель по часовой стрелке.

Самостоятельная установка счетчиков воды

Следом за фильтром устанавливается патрубок с накидной гайкой – как правило, два таких изделия идут в комплекте со счетчиком. Как и фильтр, патрубок с накидной гайкой устанавливается с помощью пакли.

Технология установки счетчиков воды

Дальше посредством накидной гайки и резиновой или паранитовой прокладки к уже набранной конструкции фитингов крепится счетчик. Как и в случае с фильтром, на нем имеется стрелка, указывающая направление движения воды.

Как установить счетчики на воду

Теперь берем в руки второй патрубок с накидной гайкой и соединяем его с обратным клапаном

Клапан тоже имеет определенное направление установки – свинчивая его с накидной гайкой, обратите внимание на то, чтобы стрелка указывала направление от гайки

Как правильно установить счетчик воды

И снова берем резиновую или паранитовую прокладку, посредством которой подсоединяем обратный клапан к другой стороне счетчика.

Последним шагом, который предусматривает технология установки счетчика воды, является подключение всей набранной конструкции к квартирному водопроводу. В случае частичного демонтажа старых труб, соединить их со счетчиком очень легко металлопластиковой трубой – для этого понадобится только пара ключей.

Как установить счетчик воды самостоятельно фото

Вот так и выполняется правильная установка счетчиков воды своими руками. Как только работа будет выполнена, а все соединения проверены на отсутствие течей, можно смело отправляться в водоканал и подавать заявление на опломбировку счетчиков.

Автор статьи: Владимир Белов

Как утеплить входную дверь – решения, доступные каждому

Отделка стен ламинатом: дизайнерский аспект и тонкости установки своими руками

Межкомнатные перегородки из гипсокартона своими руками

Как сделать откосы из гипсокартона своими руками – пошаговый мастер-класс с фото

Виды розеток: разновидности и критерии выбора

Рекомендации по установке счетчиков воды своими руками

Для того, чтобы процесс монтажа приборов учета не вызывал осложнений и был выполнен в максимально короткие сроки, во время его реализации целесообразно придерживаться определенных рекомендаций.

Во-первых, это касается подбора всего необходимого оборудования

Ведь помимо габаритных параметров (более часто используются полудюймовые водопроводы), следует принимать во внимание температурные режимы использования узлов, вследствие чего приобретать оборудование, предназначающееся для установки на систему ХВС с отметкой DN15, а для ГВС – DN25

Во-вторых, абсолютно все резьбовые соединения необходимо производить с использованием подмоточного материала (ФУМ, пакля), обеспечивая предварительную его намотку по часовой стрелке на внешнюю резьбу, начиная от точки захода и продвигаясь к месту ее окончания. Причем если для этих целей применяется пакля, желательно выполнять подмотку тонким слоем (не более 1 мм), предварительно смочив материал, для лучшего его соединения с резьбовой поверхностью.

В-третьих, располагать все элементы конструкции следует согласно нанесенным стрелочным меткам, указывающим предполагаемое направление потока жидкости.

Вдобавок, расположение фильтрующих элементов и самих водомеров должно быть выбрано таким образом, чтобы гарантировался беспрепятственный доступ к указанным узлам для их обслуживания и снятия показателей.А дабы обеспечивалась долговременная работа счетчика, не следует допускать контактирования его корпуса с конструктивными элементами помещения (стены, пол).

В-четвертых, пред окончательным опломбированием прибора и вводом его в эксплуатацию, следует удостовериться в абсолютной герметичности системы, а при необходимости выполнить работы исключающие протекания воды в местах соединения.

Монтаж счетчиков воды на металлический трубопровод

В ситуации, когда предполагается монтировать счетчики воды на уже эксплуатируемую водопроводную систему (металлические трубопроводы), работы также могут выполняться пользователем самостоятельно, для чего целесообразно придерживаться следующей последовательности действий.

Сначала, все элементы, требующие установки набираются в единую последовательную конструкцию. Для чего они соединяются между собой на резьбовых соединениях.

Затем перекрывается запорный вентиль водопровода и отмеряется расстояние трубы, требующее удаления для последующего монтажа на заданное место подготовленной конструкции

Здесь очень важно не ошибиться и замеряя требуемую величину, учитывать размеры резьбовых заходов

С помощью ножовки по металлу, по размеченным меткам трубопровод вырезается, а остаток трубы, находящийся в вентиле выкручивается (с применением газового и разводного ключей). Таким образом, формируется промежуток между вентилем и отходящей частью водопровода, и если резьба вентиля будет использована, то вот для накручивания обратного клапана на трубопровод потребуется произвести нарезание резьбы.

Выполняется данная процедура следующим образом:

1. Участок трубы обезжиривается и с него снимается краска;
2. С помощью напильника с торца трубы снимается фаска;
3. Используя плашку с трубной резьбой производится нарезание резьбы, причем делается это поэтапно (прорезая вперед за один раз не более одного витка, с последующим выкручиванием плашки). Когда требуемая резьба будет нарезана, установка счетчика осуществляется по технологии, которая аналогична вышеописанной методике.

Единственное, что необходимо отметить, что работы по нарезанию резьбы следует производить с нанесением на места реза смазывающих составов, вдобавок удерживая трубопровод в момент приложения усилий газовым ключом, направляя нагрузку в противоположную вращению плашки сторону. Вдобавок, дабы исключить шум труб (о том, почему гудит водопровод можно прочитать здесь), при монтаже счетчиков следует использовать только новые и качественные уплотнительные прокладки.

Финальным этапом методики самостоятельного монтажа приборов учета воды, является подача заявки на опломбирование устройства и получение удостоверяющих документов.

Читать еще:

Тематическое видео “Как устанавливаются счетчики воды”

Если Вам понравился материал буду благодарен, если порекомендуете его друзьям или оставите полезный комментарий.

Установка счетчика

Рекомендуется перед установкой счетчика ознакомиться с инструкциями, прилагаемыми ко всем комплектующим и основному прибору. Паспорт содержит информацию о необходимой длине прямого участка от водомера и после него.

Счетчик

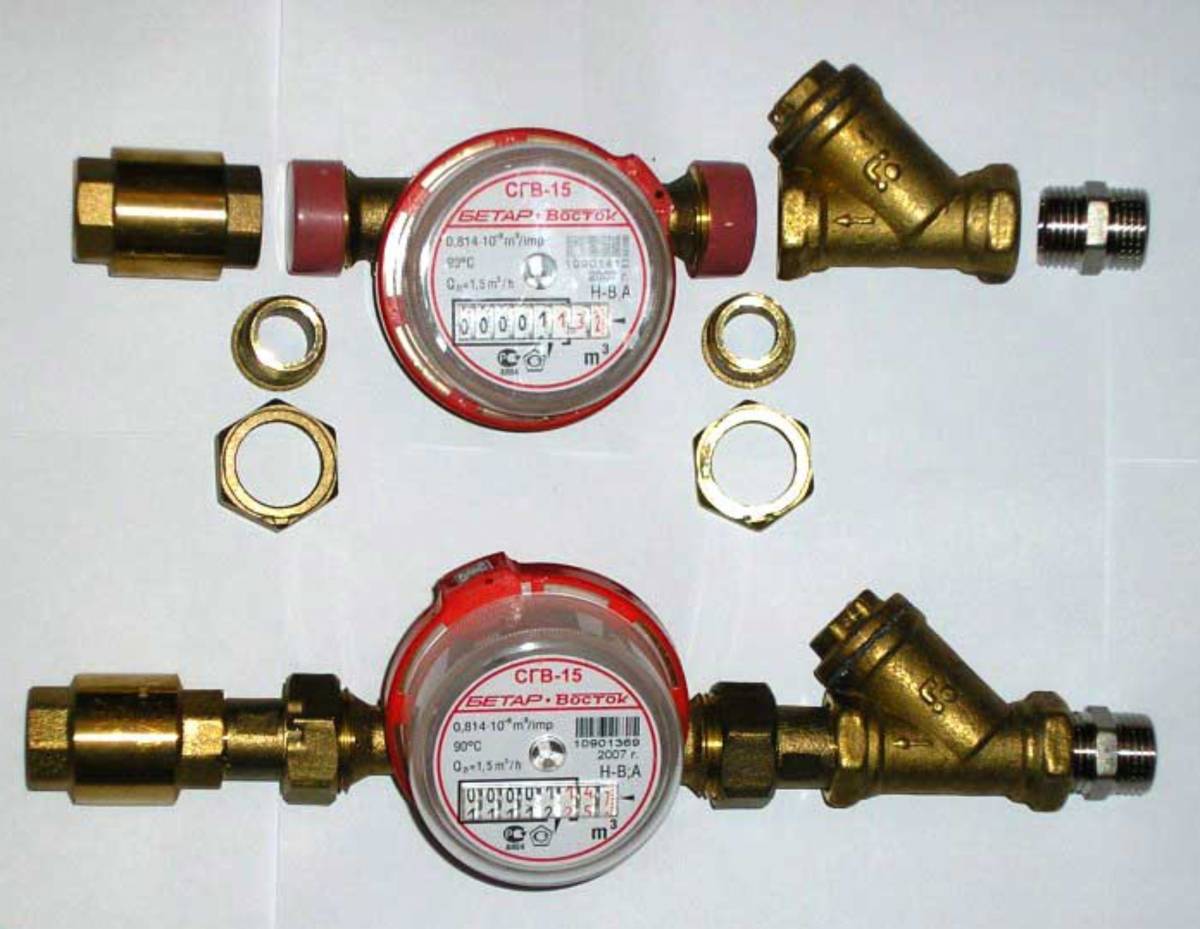

Чтобы не допустить ошибок в ходе сборочных работ, следует расположить на горизонтальной поверхности все элементы конструкции: запорную арматуру, фильтр, счетчик, обратный клапан. На корпусе каждого из указанных приборов имеется стрелка, указывающая направление движения потока воды. При правильном расположении деталей направление должно совпадать.

После этого фильтр соединяется с краном без включения в водопроводную систему. Это позволит определить число витков. Как правило, оно не превышает пяти оборотов. При этом следует отметить, какой виток будет последним в требуемом положении отстойника. Отсоединив детали, наматывается уплотнитель на резьбовое соединение фильтра. Для этого может быть использована льняная пакля или лента ФУМ. Намотка происходит по резьбе таким образом, чтобы полностью закрыть канавку. Затем закручивается фильтр в запорную арматуру как можно плотно, но без излишних усилий, чтобы не произошло разрушения.

Нередко, в комплекте со счетчиком идут американки – патрубки с накидной гайкой и уплотнениями. По совету специалистов последние желательно заменить новыми прокладками. При установке водомера на холодную воду используют прокладки из резины, а для горячей – паронитовые.

Фильтр навинчивается на патрубок с использованием льняного уплотнения и пасты. После этого накручивают водомер с прокладкой. Затем соединяются патрубок и обратный клапан.

Вся конструкция соединяется со счетчиком с использованием только прокладки.

Комплектность

Выгодно или нет устанавливать водосчетчики в квартире

Раздумывать нужен счетчик воды или нет уже не приходится — принят закон по которому ставить его обязаны все. Но многие задаются вопросом, насколько это выгодно. Если в квартире проживает столько человек сколько прописано или меньше, установка счетчика выгодна. Также выгодна она если, скажем, кто-то на лето переселяется на дачу или проводит там отпуск. Если же ситуация диаметрально противоположная — прописано людей меньше чем проживает, вам ставить счетчик не выгодно. Но от этого уже никуда не деться.

Вы платите только за то, что использовали

Насколько большой будет экономия при постоянном проживании зависит от способа расчета, принятого в вашей управляющей кампании и того, насколько интенсивно вы пользуетесь водой. Минимально вы сэкономите порядка 30%, но были случаи когда платежи после установки снижались в разы. Это может быть, если на доме стоит общий прибор учета. В этом случае по результатам месяца, из общих показаний вычитается расход тех жильцов, у которых установлены счетчики, а остаток делится между оставшимися квартирами согласно количеству прописанных человек. Обычно не ставят счетчики те, у кого фактически проживает больше людей, чем прописано. В этом случае расход в месяц на человека может составлять и 8-10 кубов холодной и столько же примерно горячей воды. В действительности, даже если не особенно экономить, получается порядка 3 кубов холодной и 2 горячей. Так что смысл действительно есть.

Необходимые детали при монтаже водомера

Запорные краны

Как правило, в комплекте со счетчиком поставляется запорная арматура. Конструкция крана предусматривает ушко с отверстием для опломбировки.

Если при монтаже трубопровода используются пластиковые трубы, то допускается установка запорной арматуры без опломбирования. Решение принимается исходя из местных условий представителем водоканала.

Вентиль

При выборе крана обратите внимание на материал, из которого он изготовлен. Менее всего подходит в этом случае силумин

Его характеристики таковы, что есть большая вероятность возникновения межкристаллической коррозии, в результате которой изделие внезапно разрушается. Последствия этого явление понятны: затопление помещений, так как часто другой запирающий элемент водопроводной системы располагается далеко. Металлопластиковые краны хорошо показали себя при эксплуатации, и их популярность растет. Распространены шаровые краны, изготовленные из латуни или другого сплава, имеющего достаточную прочность.

Рукоятка имеет два исполнения: бабочкой или рычагом. Принципиального различия нет. Все зависит, насколько удобны установка и эксплуатация устройства. При этом необходимо помнить, что не следует оставлять кран в промежуточном положении. Для продления срока его службы требуется, чтобы он находился или в открытом, или в закрытом положении. При необходимости ограничения подачи воды, следует использовать вентильный кран.

Специалисты рекомендуют устанавливать дополнительно индивидуальную запорную арматуру на всех трубопроводах, ведущих к точкам забора. Это позволит без снижения комфорта производить с ними ремонтные работы.

Фильтр

Элемент счетчика

Для очистки воды используются два типа механических фильтров: прямые и косорасположенные. Первые из них могут быть использованы в трубопроводах, которые имеют горизонтальное расположение. Более универсальны косые фильтры, так как их можно устанавливать в горизонтальных и вертикальных магистралях.

Основной рабочий элемент прибора – металлическая сеточка. Она улавливает механические примеси, которые постепенно накапливаются, поэтому требуется периодическая очистка фильтра. С целью предотвращения повторного загрязнения воды в трубопроводе, в конструкции предусмотрен отстойник. Косой фильтр располагают таким образом, чтобы отстойник крышкой был обращен вниз, что упростит его разборку и очистку.

Какой выбрать счетчик?

Специалисты считают, что турбинный механический счетчик воды является оптимальным вариантом по стоимости и качеству. Притом, что электронные приборы учета потребления воды обладают высокой точностью, они чувствительны к перебоям электроэнергии. Поэтому вместо требуемой экономии средств возникают расходы на все процедуры, связанные с заменой водомера, не считая затрат времени на решение бюрократических формальностей.

Для учета воды в горячем и холодном состоянии требуются различные по конструкции приборы. С целью предупреждения недоразумений даже на упаковке устройств имеется цветовая маркировка. Синий цвет соответствует подаче холодной воды, а красный – горячей. При установке на холодную воду счетчика, предназначенного для горячей, катастрофических последствий не будет, за исключением лишней траты денег из-за дороговизны этого прибора. Установить на подачу горячей воды водомер, предназначенный для холодной воды, в принципе можно. Но это абсолютно бессмысленно, так как специальные службы не разрешат его использование.

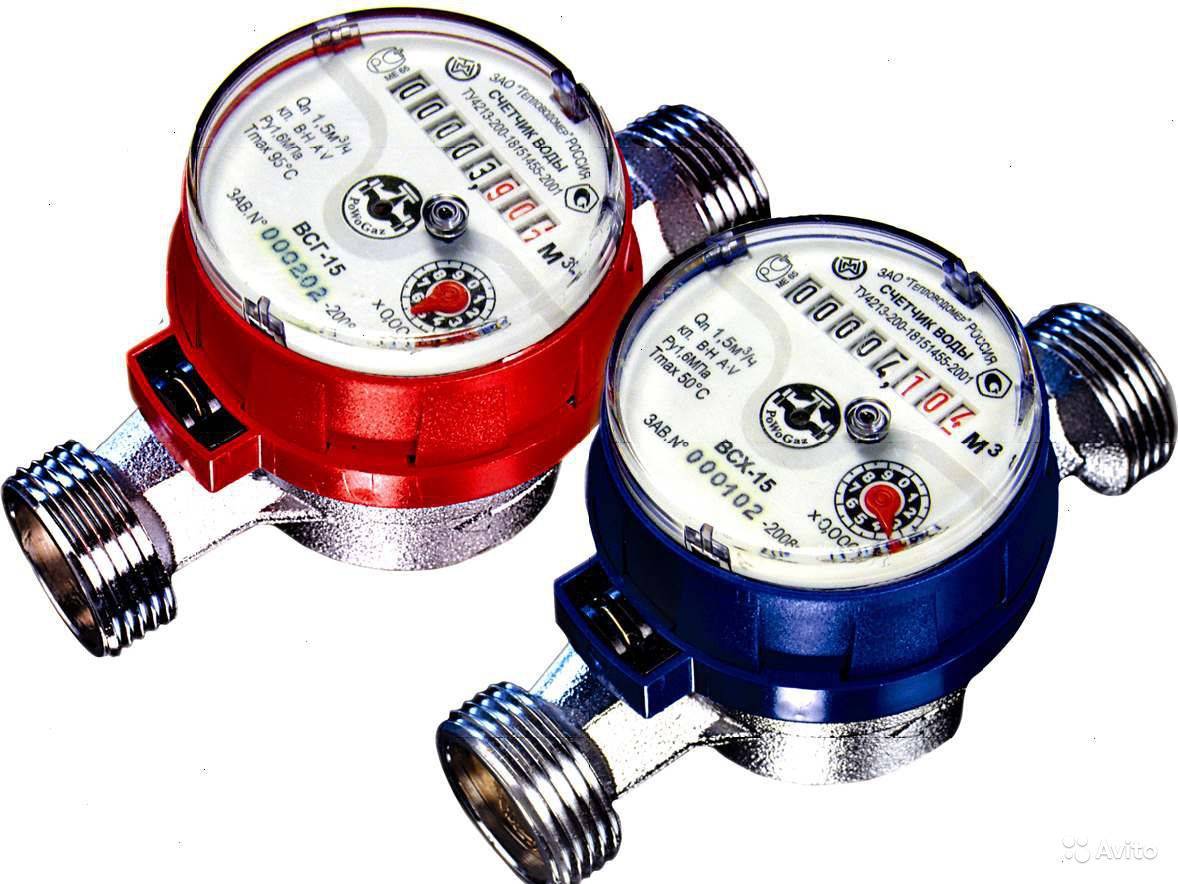

Счетчики для горячей и холодной воды отличаются

Нет необходимости искать какой-то счетчик с исключительными свойствами, достаточно приобрести стандартный счетчик, который предназначен для использования в квартире. Основное требование к нему – это наличие сертификата. Все приборы, поступающие в торговую сеть, проходят обязательную сертификацию, поэтому об этом беспокоиться не стоит. Ответственность за водомер переходит на организацию в тот момент, когда ее сотрудники провели проверку и опломбирование. Исключение составляет те случаи, когда по вине жильцов произошло механическое повреждение прибора.

В момент приобретения устройства следует обратить внимание на комплектность поставки. Водомер должен быть укомплектован сетчатым фильтром, двумя соединениями, оснащенными ниппелями, гайками, прокладками и обратным клапаном

Рекомендуется совершать покупки в специализированных торговых точках во избежание недоразумений.

Обязательно счетчик должен иметь паспорт, который отпечатан в типографии. Документ, выполненный любым другим способом, является недействительным. Использование его чревато санкциями со стороны контролирующих органов.

Лучшие механические счётчики воды премиум-класса

Счетчики премиум-класса отличаются от обычных моделей прочным корпусом и широкими функциональными возможностями. Некоторые приборы предназначены для определенных типов магистралей. Лучшими признаны следующие устройства.

НОРМА СВКМ-25Х

Рейтинг: 4.9

Набор эксплуатационных характеристик у счетчика НОРМА СВКМ-25Х выглядит наиболее оптимально для применения в жилых домах и квартирах. Этот фактор наряду с безупречным качеством изготовления заметили и эксперты, отдав модели пальму первенства в рейтинге. Корпус выполнен из латуни в коррозионностойком исполнении. Внутрь аккуратно вставлена начинка. Счетчик предназначен для установки в магистраль с холодной водой. Достоинством модели является компактность и полный комплект для установки. Импульсный выход позволяет следить за показаниями дистанционно, а магнитная защита предотвращает возможное вмешательство со стороны человека.

Пользователи находят счетчик оптимальным вариантом для установки в квартирах и домах. Единственным недостатком становится высокая цена.

• безупречная сборка;
• наличие импульсного выхода;
• отменные эксплуатационные параметры;
• защита от магнитного поля.

высокая цена.

Gardena Water Smart

Рейтинг: 4.8

Всю необходимую информацию о потреблении воды может предоставить немецкий счетчик Gardena Water Smart. Этот прибор с цифровым дисплеем позволяет нажатием кнопки узнать об объеме вытекшей воды за сутки, за цикл полива или за сезон, а также определить средний расход воды в момент измерения. Модель легко подсоединяется к магистрали с помощью резьбового штуцера. Прибор может применяться и в системе автоматического полива сада или огорода. Для питания устройства применяется встроенный аккумулятор, уровень его зарядки также указывается на дисплее.

Пользователи пользуются счетчиком не только в квартирах и домах, но и на дачах при поливе приусадебного участка. Прибор отличается высокой точностью и удобством управления. К недостаткам можно отнести необходимость замены батареи.

• высокая точность;
• приемлемая цена;
• цифровой дисплей;
• универсальность применения.

необходимо менять аккумулятор.

Decast Metronic ВСКМ 90

Рейтинг: 4.8

Самой высокой термостойкостью обладает механический счетчик Decast Metronic ВСКМ 90. Этот универсальный прибор может работать даже при +150ºС, чем могут похвастаться далеко не все модели. Чаще всего приобретают это изделие специализированные организации, в домашнем обиходе вряд ли кому-то захочется платить за незаурядные способности.

Эксперты отдали отечественному счетчику третье место за узкую специализацию, а вот надежность его не вызывает сомнений. Прибор способен выдержать как сильные гидравлические удары, так и влияние магнитного поля. Специалисты, которые устанавливают и обслуживают счетчик, отмечают его неприхотливость и долговечность в работе.

• стойкость к высокой температуре;
• простая и надежная конструкция;
• качественные комплектующие и материалы.

узкая сфера применения.

ЭКОМЕРА ЭКО-80Ф

Рейтинг: 4.7

Счетчик воды турбинного типа ЭКОМЕРА ЭКО-80Ф предназначен для установки на магистральных трубопроводах диаметром 80 мм. Легкий монтаж прибора осуществляется благодаря двум фланцевым соединениям. Надежность модели обеспечивается чугунным корпусом, в который установлен заменяемый измерительный механизм. Он состоит из счетного механизма, вставки с турбиной и других деталей. Расход воды измеряется в пределах от 1,2 до 80 куб. м/ч. Так как эта модификация создана для учета холодной воды, то и температурный диапазон составляет +5…+40ºС. Срок службы этого счетчика достигает 15 лет. Производитель предусмотрел защиту от магнитного поля.

К недостаткам прибора стоит отнести высокую цену, большой вес (15 кг) и ограниченную область применения.

Выбор счетчиков воды для своего дома

Сегодня на рынке имеются различные модели счетчиков, по качеству строению и цене, то есть можно выбрать, какой только захочется. Однако, наиболее актуальным вариантом для квартиры является турбинный механический счетчик, который является хорошим и при этом дешевым. Что касается электронного счетчика то его можно выбрать, однако, электронные измерительные приборы являются менее долговечными, относительно механических.

Именно поэтому прежде чем установить счетчик своими руками, необходимо правильно подобрать водоизмерительный прибор. Ведь поломка данного прибора заставит не только заново выполнять монтаж, тратя очередной раз собственные денежные средства, но и заниматься бюрократической волокитой, бегая по инстанциям.

Чтобы правильно и самостоятельно выбрать счетчик стоит знать, что измерительные приборы горячей и холодной воды должны быть разной конструкции. То есть при покупке данный устройств можно самому заметить, что у них имеются отметки синего и красного цвета на циферблате. То есть если выполнить монтаж прибора измерения горячей воды на холодную трубу никаких проблем не будет, однако, данное устройство стоит дороже, чем для холодной воды. А что касается обратного варианта, то тут попросту инспектора не допустят данную установку.

Для квартиры вполне подойдут самые простые водоизмерительные приборы, которые дешевые точные надежные, а самое главное их монтаж предельно прост и понятен. Кроме того, измерительное устройство должно быть обязательно сертифицировано, после того как собственник квартиры или дома самостоятельно выполнит монтаж, его необходимо будет опломбировать, но то уже не заботы владельца.

Также самостоятельно выбирая измерительный прибор, стоит убедиться, что счетчик полностью укомплектован. В комплект водоизмерительного прибора должно входить:

• Грубый сетчатый фильтр.
• Соединительные муфты-2 шт. (с ниппелями).
• Обратный клапан 1 шт.
• Накидные гайки.

Только в таком комплекте можно правильно выполнить монтаж своими руками. Однако большинство недобросовестных продавцов предпочитают разделять  комплект, продавая покупателю счетчик по стоимости полного комплекта, а также дополнительно за саму комплектацию выручая прибыль. Поэтому водоизмерительный прибор рекомендуется покупать в специализированном магазине.

Также самому владельцу необходимо приобрести запорный кран, для установки на трубе перед счетчиком. Так как это является довольно удобно, поскольку можно выполнять монтаж счетчика при этом, не перекрывая стояк. Да и в дальнейшем если хозяин квартиры захочет выполнять сантехнические работы по дому, то благодаря запорному крану он с легкостью может отключить воду.

Различия установки в квартире и доме

Поскольку монтаж водомера в условиях частного дома сложнее проконтролировать, у владельцев остаётся множество возможностей для хищения ресурсов. В связи с этим организации, осуществляющие подачу воды в дома, выдвигают жёсткие требования относительно установки приборов учёта:

• Если монтаж водомера в квартире выполняется на расстоянии не более 20 см от входа в стояк, то в частном доме расстояние в 20 см отмеряется от врезки в магистральный трубопровод. На первый взгляд разницы нет, но на деле магистраль может проходить на значительном расстоянии от дома, поэтому ставить прибор учёта придётся не в доме, а в специальном колодце на территории участка. Кроме того, за часть трубопровода, идущего от места установки счётчика до дома, отвечает также хозяин. В случае прорыва трубопровода и утечки воды ему придётся платить немалые деньги по показаниям прибора.
• Однако вы можете установить прибор в доме. В этом случае врезка в магистральный трубопровод выполняется через специальный колодец на улице, который оборудуется специальной крышкой. В этом случае ставить пломбу придётся не только на водомер, но и на крышку на входе в колодец. При этом снимать пломбу владелец имеет право только при пожаре.
