Утеплить бетонный пол по грунту
Если на даче сделан пол по грунту с бетонной подготовкой, можно сделать пол по лагам (с утеплением или без) и плавающую стяжку поверх утеплителя. Второй вариант более дорогостоящий, но и более надежный.

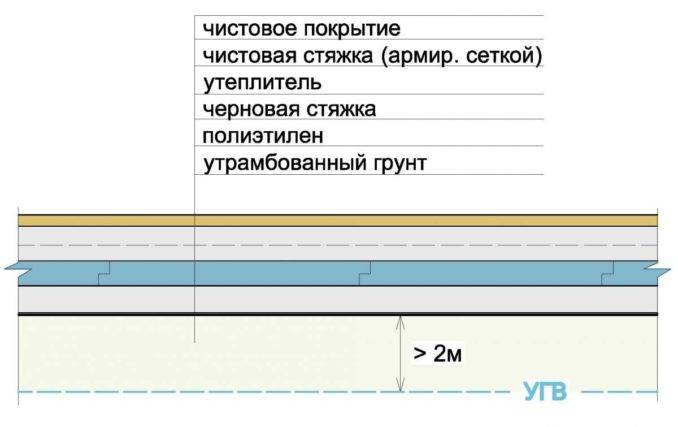

Устройство бетонного пола по грунту на утеплителе
Теплый пол по бетонному основанию на лагах
В некоторых регионах с недорогой древесиной, утеплить пол на даче, если это бетон, залитый на грунт, проще и дешевле установив лаги, а на них — настил. На бетонную плиту кладется гидроизоляция — это может быть обмазочный (мастика) или наплавляемый материал. Мембраны и пленки тоже могут быть, но неизвестно как долго они прослужат. Потому лучше остановиться на этих типах гидроизоляции
Обратите внимание, что пар материал проводить не должен. Гидроизоляция должна заходить на стены не менее чем на высоту всего пирога пола
На гидроизоляцию выставляются антисептированные лаги. Между ними укладывается утеплитель, который укладывать надо без зазоров и щелей. Если это плиты минеральной ваты, то лучше вырезать на 1-2 см шире, чем расстояние между лагами, чтобы они становились плотно, враспор. Потом вата «усядется», могут появиться щели.
На бетонное основание уложить утепленный пол на лагах
Высота лаг подбирается так, чтобы между утеплителем и настилом пола был зазор не менее 2 см. Если пол будет из обрезной или палубной доски, возможны щели. Тогда под настил пола надо укладывать паропроницаемую гидроизоляционную мембрану. Она предотвратит попадание воды в утеплитель, но не будет препятствовать выводу из минваты пара.
Если пол планируется сплошным — из шпунтованной доски, двойного слоя фанеры, ГВЛ или других материалов, то без мембраны можно обойтись — шанс залить утеплитель практически отсутствует.
Бетонный пол на утеплителе
Те, кто имел дело с деревянными полами зачастую хотят от них отказаться. Древесина — слишком капризный материал, который нуждается в регулярном уходе. Утеплить бетонный пол на даче можно уложив на плиту гидроизоляцию, а поверх нее — утеплитель. В данном случае гидроизоляцией может быть пленка толщиной 150 микрон, уложенная в два слоя. Еще вариант — наплавить рубероид. При этом сделать хорошие швы — чтобы точно не проходила влага. Оба эти материала относятся к классу недорогих, оба не пропускают ни воду, ни пар. Надежнее, понятно, рубероид, но он и дороже и сложнее в монтаже. Гидроизоляция снова-таки заводится на стены так, чтобы ее край был выше чистового пола.
Вариант теплого бетонного пола на бетоном основании
На гидроизоляцию укладывают слой теплоизоляции (или два слоя с разбежкой швов — так надежнее). Это может быть плотная минеральная вата или пенополиуретан. Очень нежелательно использовать пенопласт. Со временем он сомнется, пол просядет и придется переделывать.
Если класть будете пенополиуретан, плиты между собой скрепляйте скотчем. Прямо на него можно класть арматуру, выставлять по периметру демпферную ленту (или ее заменитель) и затем заливать стяжку. На стяжку уже можно сразу класть напольное покрытие — линолеум на основе, либо закрепить в два слоя листовой материал, а уже на него линолеум или что вы там выбрали. Второй вариант и лучше, и теплее, но дороже. Зато утепление пола на даче будет сделано очень хорошо.
Утепление полов по бетонной подготовке. Теперь можно укладывать либо напольное покрытие, либо листовой материал в два слоя
Если утеплить пол на даче по бетону решили минеральной ватой, поверх нее нужен слой гидро-пароизоляции. Это может быть та же полиэтиленовая пленка. Но для этого слоя это очень ненадежный материал. Надо будет ходить, выкладывать армирующую сетку, а это, все-таки, металл. Так что шансов остаться целой у пленки немного. А дырки в пленке — мокрый утеплитель. Мокрый утеплитель — никакой теплоизолятор. Так что лучше использовать более прочный гидро-пароизоляционный материал. На него — армирующую сетку (100*100 из проволоки 3 мм) и заливать стяжку. И все-таки этот вариант не слишком хорош, так как не совсем понятно как поведет себя минеральная вата в толще бетона. Если гидроизоляция и паробарьер сделаны качественно, все будет хорошо. Если где-то просачивается влага в любом ее виде, через несколько лет пол просядет и/или станет холодным. Да и особой экономии не будет — нужна хорошая пароизоляция, а она недешевая. Так что лучше, все-таки, использовать пенополиуретан.
https://youtube.com/watch?v=6eSa8gPCLsM
Расчет длины труб
Как рассчитать длину и уложить трубы на водный теплый пол с подогревом будет рассмотрено ниже. Есть несколько вариантов, как должны монтироваться трубы на отопление в водяной теплый пол: формой улитки или прямыми параллельными линиями, другими способами. Но везде выполняется главное требование.
Трубы распределяются равномерно, от шага между ними зависит общая длина, покрывающая определенную площадь. Для выполнения условий на отопление с теплым полом надо правильно рассчитать длину трубы. Для упрощения процесса рассчитанный для разных вариантов расход труб сведен в таблицу.
Расход трубы теплого пола в зависимости от шага петли
| Шаг, мм | Расход трубы на 1 м², м.п. |
|---|---|
| 100 | 10 |
| 150 | 6,7 |
| 200 | 5 |
| 250 | 4 |
| 300 | 3,4 |
Используя таблицу, легко понять, как самому сделать расчеты. При площади комнаты 20 м и шаге укладки 20 см длина (L) будет равна 20 м2, умноженных на 5 погонных/м, что составит 100 м. Длина контура теплого покрытия не должна превышать 70 м, это связано с эффективной циркуляцией теплоносителя через трубопровод и мощностями насосов. С превышением трубы в контуре 70 м теплые полы не эффективны, тогда как сделать правильный выбор?
Устанавливается шаг 300 мм. Длина (L) = 20 м2 * 3,4 погонных/м = 68 м. Это вполне соответствует всем требованиям. В большом помещении ставят несколько линий, но отдельные контура теплого покрытия не должны превышать 70 м. С использованием мощных насосов допускается подключение теплого контура водяного пола до 120 м.
Как происходит укладка труб
Технология укладки для теплого пола четко определяет, чем залить теплый водяной пол. Существуют готовые смеси, которые остается развести водой в концентрации, указанной инструкцией. В некоторых случаях делается водяной теплый пол без стяжки, когда перекрытие фанерное. Если ДСП укладывается: ламинатом, паркетом, линолиумом, заливать теплый пол раствором для стяжки не обязательно. Успешно для теплого водяного пола применяется сухая стяжка.
Технические характеристики нагревательной пленки
Перед приобретением пленочного пола рекомендуется тщательно изучить предлагаемые на рынке модели, чтобы выбрать наиболее оптимальный вариант по качеству и стоимости. Для этого требуется разобраться в отличиях и технических параметрах разных вариантов.
При покупке термической пленки желательно обратить внимание на следующие характеристики:
- мощность – всегда указана из расчета на один погонный метр. Как правило, подходящим значением является 44-68 Вт;
- температура плавления – указывается 130 градусов, однако в процессе эксплуатации она не должна повышаться выше 55 градусов Цельсия;
- процент и/к излучения в общем частотном спектре – рекомендуется значение выше 95%;
- толщина материала – наиболее распространенная толщина равна 0.4 мм;
- длина и ширина пленочного полотна – в большинстве случаев 8 х 0.5 м. Определяется исходя из площади помещения.
Подключение водяного пола, смесительный узел
При подключении водяного пола к котлу возникает проблема: разные температурные режимы. Если теплоноситель греет обычный котел, а не низкотемпературный, то на выходе у него температура 70 о С-85 о С. Иногда выше, иногда ниже зависит от ситуации и настроек котла, но, в любом случае, температуры для теплого пола неприемлемые. Даже с учетом тепловой инерции цементной стяжки подавать больше 50 о С нельзя: это будет грозить перегревом. Самый же оптимальный вариант на входе в трубы водяного пола 40-45 о С.
Как подключить водяной пол к котлу
Подключить теплый пол к котлу нужно таким образом, чтобы в контур подавался теплоноситель с пониженной температурой. В закрытой системе, которой является теплый пол, понизить температуру можно только подмешав к нагретому теплоносителю остывший из «обратки». Этим и занимается узел подмеса или смесительный узел.
Схематично схему подключения теплого водяного пола можно изобразить так
Если контуров теплого пола несколько, после узла подмеса устанавливают (или собирают) коллекторный узел. Это гребенка с несколькими входами и выходами (от 2 до 20), к которой подключаются контура теплого пола. В простейшем варианте это узел параллельного подключения петель теплого пола.
В более «продвинутых» моделях коллекторов на каждом входе установлены различные устройства. Часто на коллекторе стоят спускные клапана для удаления попавшего в систему воздуха. Воздушная пробка может блокировать движение теплоносителя по контуру, потому использование воздухоотводчиков желательно.
В коллекторных группах стоят на каждом контуре запорные краны. Они могут управляться вручную или при помощи сервомоторов. Сервомоторы получают команды от автоматики, но такие устройства уже называются коллекторными группами или устройствами. Они также могут содержать смесительную группу и циркуляционный насос, и тогда уже называются коллекторными станциями. Естественно, чем сложнее и функциональнее устройство, тем выше его стоимость.
Так выглядеть может схема подключения с двухходовым клапаном
При желании можно сэкономить. Собрать смесительный узел самостоятельно, установить в систему насос. Коллекторную группу тоже можно сделать самому, а можно купить готовый, но не очень дорогой коллектор.
Схема подключения водяного пола с 2-хходовым клапаном
Работа и пропускная способность двухходового клапана регулируется в зависимости от показаний выносного датчика. Через него подается теплоноситель с высокой температурой от котла. Через балансировочный клапан из обратного трубопровода поступает остывшая вода. В точке соединения два потока смешиваются. Теплоноситель с пониженной температурой прокачивается циркуляционным насосом, подается к коллектору. Температуру смешанного потока контролирует датчик, регулируя зазор (и подачу горячей воды) на двухходовом клапане.
Подробная схема обвязки котла теплого пола (с двухходовым клапаном)
Для предотвращения обратного хода на «обратке» нужно поставить два обратных клапана. Как уже говорилось раньше, эта схема хороша тем, что регулировка идет плавно (из-за малой пропускной способности клапана). К тому же в этой схеме подмес холодной воды постоянен. И потому исключена возможность полдачи только горячей воды от котла.
Схема водяного пола с 3-хходовым клапаном
Работой трехходового клапана может управлять сервомотор или выносной датчик температуры (зависит от выбранной вами комплектации). Разница тут в том, что потоки смешиваются внутри клапана, и точность поддержания температуры зависит от его работы. А это устройство имеет большую пропускную способность, так что незначительные измерения в положении клапанов приводят к достаточно резким перепадам температуры. Но при использовании погодозависимой автоматики и при больших контурах водяного пола такая система единственный вариант.
Два варианта смесительного узла или узла подмеса (нажмите чтобы увеличить размер)
Подключения водяного пола к низкотемпературному котлу
Если температуру теплоносителя на выходе котла можно поставить по своему усмотрению (в системах без радиаторов), то коллекторный узел подключается напрямую к котлу. Это самый простой вариант подключения водяного теплого пола, но, к сожалению, не всегда возможный.
Итоги
Сложность схемы подключения может быть разной и зависит от организации системы отопления в целом. В случае комплексной системы отопления «радиаторы+водяной теплый пол », необходим смесительный узел, который понизит температуру теплоносителя. Для подключения нескольких контуров теплого пола необходим коллектор.
Как положить плёночные полы под ламинат
Чаще всего плёночные полы укладывают под ламинат.
Алгоритм действий схож с тем, который следует выполнять при укладке кабелей:
- простилают изолон,
- стыки проклеивают скотчем;
- прибивают по периметру демпферную ленту;
- полосы тёплого пола разрезают на нужные отрезки и накладывают сверху утеплителя.
- по краям плёнки проходит серебряная или медная шина, в месте разреза её нужно обязательно заизолировать битумной липкой пластинкой;
- к шинам подключают и опрессовывают плоскогубцами контакты питающих металлических проводов.
Все контакты в обязательном порядке закрывают битумным липким изолятором. Все выступающие части контактов прячут в вырезанные углубления в теплоизоляторе.
Устанавливают температурный датчик и так же прячут его в вырезанное углубление в изолоне. Для того, чтобы вырезать углубления в теплоизоляторе, используют обычный нож.
Всю эту процедуру нужно делать аккуратно и старательно, не оставляя оголённых проводов.
Сверху греющую плёнку накрывают полиэтиленовой плёнкой. Можно стелить ламинат.
Проектирование
Обустройство водяного тёплого пола в частном доме — беспроигрышное решение при наличии газового котла, хотя использование твёрдого топлива также допустимо. Такой вариант отличается эффективностью, недорогой ценой и считается малозатратным в плане энергоресурсов, в сравнении с полами электрического типа.
Безупречное функционирование устройства возможно при грамотном, профессионально сделанном проекте и монтаже. Поэтому, начинаются работы по сооружению напольного отопления в частном доме с составления проекта.
Сначала нужно определиться с температурным уровнем тёплого пола:
- для помещений жилого назначения — рекомендовано 21 — 27 градусов;
- в проходных комнатах и коридорах — 30;
- в ванне и бассейне — от 31 до 33 градусов.
Предлагаем узнать как самостоятельно сделать теплый пол в бассейне под обходными дорожками и чашей.
При проектировании важно учитывать длину контуров, все они должны иметь приблизительно одинаковый размер. При стандартном диаметре трубного изделия 16 мм и площади комнаты 50 м2, оптимальный размер петли от 70 до 90 метров, если площадь больше, то следует разделить её на несколько частей
При диаметре 17 мм, допустимый размер трубопровода 90 — 105 мм, при 20 мм — 120 мм.
Шаг укладки нагревательных элементов, также играет важное значение для эффективности теплоотдачи пола, рекомендованный размер от 10 до 30 см. При этом, около внешних стен и в санузлах — 100 — 150 мм, а по центру помещения — от 200 до 300 мм
К сведению! Отопительная система «тёплый пол» — низкотемпературное устройство, подаваемый в магистраль теплоноситель не должен нагреваться более 60 градусов.
Если вы не уверены, что способны сделать сами чертёж и расчёт правильно, то лучше доверить эту работу специалистам.
Тёплый водяной пол в деревянном доме
Если тёплые водяные полы устраивают в деревянным домах, или ситуация такая, что бетонная стяжка не подходит, то можно пойти по упрощённой технологии.
Например, вариант, когда полы уже утеплены, и теплоизолятор не нужен.
Как прокладывать теплый пол в таком случае:
- набивают на основу через промежутки обрезную доску 26х100 мм, получается настил для тёплых полов;
- в промежутки между досками укладывают трубы, для этого две доски прибивают встык, затем промежуток, снова следующие две доски;
- для повышения теплоотдачи между досками закладывают металлические пластины с пазами под трубы (лучше всего из алюминия, с ними легче работать и проще фиксировать).
Далее технология укладки и подсоединения к коллекторам не отличается от классического варианта.
Когда предполагается сверху стелить ламинат, нужно расстилать полиэтилен, затем пенофол и только потом ламинат. Если в качестве чистового покрытия будет линолеум, то пенофол не нужен. Однако линолеум — не самое лучшее решение для тёплых полов. Далеко на каждый линолеум выдерживает температуру тёплого пола и деформируется.
Монтажа теплого пола электрического – ошибки
Приведем несколько типичных ошибок, которые, как
свидетельствуют отзывы домашних мастеров, весьма распространены:
покупка лишнего материала. Ошибка обусловлена тем, что в
расчетах пользователь ориентируется на общую площадь комнаты, а не на ту,
которая будет служить основой для пола с подогревом
В расчетах не принимается
во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник,
стиральная машинка);
кабель, используемый в нагревательном мате резать нельзя.
Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше
оставить незакрытой часть поверхности пола;
нельзя включать систему полового обогрева до полного
высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и
появлению трещин и пустот.
кабель нельзя укладывать на неподготовленную поверхность.
Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль,
которая может привести к образованию воздушных карманов вокруг кабеля и
привести к его перегреву;
датчик температуры помещается в гофру, таким образом, его
можно будет демонтировать и ремонтировать, если он выйдет из строя;
измерение сопротивления важный этап предэсплуатационной
проверки электрического пола, не стоит его игнорировать. При существенных
отклонениях нужно принимать решение по исправлению ситуации своими силами или
привлекать профессионалов;
схема укладки кабеля пригодится при переносе мебели и
выполнении ремонтных работ или технического обслуживания. Самым простым
способом будет фотографирование смонтированного пола до заливки стяжки.
Электрический теплый пол неприхотлив в эксплуатации, надежен
(при выборе хороших комплектующих и правильном монтаже) и будет служить долгое
время.
Типы электрического теплого пола (ЭТП)
Типы теплого пола
Все варианты организации подобных систем подразделяются на три группы.
ЭТП на основе греющего провода. Вся система – это терморегулятор, датчик температуры и длинный провод в двойной изоляции, который и производит нагрев. Это наиболее дешевый, но и самый трудоемкий вариант. Провод нужно разложить на базовом полу и закрепить его в специальной монтажной ленте
Важно выдерживать одинаковое расстояние между витками провода и избегать перегибов и перехлестов провода.
ЭТП на основе греющих матов. Этот вариант более удобен в монтаже, так как провод в заводских условиях уложен в специальные армирующие маты и жестко закреплен в них. Вам не нужно беспокоиться об укладке провода, достаточно просто разложить на основании маты необходимой мощности и подключить их
Это значительно экономит время и снижает риск ошибки.
ЭТП на основе инфракрасной пленки. Этот вариант принципиально отличается от двух предыдущих. Нагрев происходит за счет инфракрасного излечения углеродного материала, нанесенного на пленочную основу. Этот вариант не требует обязательного применения цементной стяжки, финишное покрытие можно укладывать прямо поверх пленки. Однако, это наименее надежный и неэкономичный вариант ЭТП.
Пленочный теплый пол
Инфракрасный теплый пол
Сравнительная характеристика кабельного и пленочного теплого пола
| Признаки | Пленочный обогрев | Кабельный обогрев |
|---|---|---|
| Техническое помещение | Не нужно | Не нужно |
| Толщина пола со стяжкой | 5-10 мм | 50-100 мм |
| Сроки монтажа | 1 день | 1 день |
| Готовность к эксплуатации | Сразу | 28 дней |
| Варианты установки | Пол, потолок, стены, любые поверхности | Пол. Монтаж на другие поверхности возможен, но затруднен |
| Надежность | При повреждении даже значительной части системы, неповрежденные сегменты продолжают работать | При любом повреждении кабеля полностью выходит из строя |
| Затраты на ремонт | Минимальные | Высокие, 100% |
| Обслуживание | Не требуется | Не требуется |
| Замерзание зимой | Отсутствует | Отсутствует |
| Влияние на здоровье | Положительное лечебное | Нейтральное при условии качественного двужильного кабеля |
| Распределение тепла и влияние на покрытия | Равномерный прогрев | Неравномерность распределения температуры, есть зоны повышенной температуры |
| Зонирование | Возможность организации отдельных точечных зон | Возможность организации отдельных точечных зон |
| Затраты | Относительно невысокие изначально. Энергосбережение | Относительно невысокие изначальные, эксплуатационные – по счетчику |
Установка отражающей пленки
Одной из основных особенностей теплого пола является наличие в его пироге пленки, отражающей тепло вверх в помещение. От этого слоя напрямую зависит эффективность напольной системы обогрева. Укладывается он поверх теплоизоляции под прослой с трубами или электрическими матами (кабелями).
Применять на этом этапе монтажа обычную фольгу или фольгированный полиэтилен, предназначенный для пароизоляции, следует с осторожностью. Алюминий от контакта с щелочным бетоном может истончиться и утратить свою отражающую способность
Если трубы теплого пола будут закрываться гипсовой стяжкой или настилом, то еще ничего страшного. Но при использовании цементного раствора от такого варианта лучше сразу отказаться. В этом случае инструкции от производителей применяемых материалов и строительные нормы разрешают только фольгированные пленки со специальным покрытием.
Установка защитной пленки
Отражающий подстил позволяет избежать неравномерного нагрева отдельных участков пола. Без него непосредственно над трубой поверхность будет более теплой, нежели буквально в 5–10 сантиметрах рядом, где трубопровода с горячей водой нет. Экономить на пленке с фольгой не стоит.
Схемы подключения теплого пола
Чаще всего применяют 4 схемы подключения. Каждая из них применяется в отдельных случаях. Все зависит от вида системы отопления, количества комнат, используемых материалов и прочих факторов.
Напрямую от котла
Такая схема предполагает наличие котла, от которого распределяется теплоноситель на теплый пол и другие отопительные системы (к примеру, дополнительный радиатор). Охлаждаясь, жидкость поступает обратно в котел, где заново нагревается. В системе еще используют насос, который регулирует движение теплоносителя.
В данном видео специалист показывает готовую систему, установленную напрямую от котла. Дает полезные комментарии к своей работе:
Теплый пол от двух контурого котла.
Смотрите это видео на YouTube
От трехходового клапана
Данный вид подключения обычно применяется при комбинированной системе отопления. Учитывая, что от котла поступает вода с температурой 70-80 градусов, а теплый пол разгоняет теплоноситель температурой до 45 градусов, то системе нужно как-то охладить горячий поток. Для этого и устанавливается трехходовой клапан.
Как это работает? Обратите внимание на схему:
- От котла поступает горячая вода.
- Одновременно с другой стороны в клапан поступает остывшая вода (которая прошла по теплому полу, нагрела его, остыла и вернулась обратно).
- В центре клапана происходит смешивание горячей воды и остывшей обратки.
- Термоголовка клапана регулирует необходимую температуру. Когда она доходит до нужных 40-45 градусов – вода поступает снова по трубам теплого пола, нагревая помещение.
Отрицательным моментом является невозможность точно распределить дозировку холодной и горячей воды. В некоторых случаях на входе в теплый пол может поступить или слишком охлажденная жидкость, или немного перегретая.
Но, учитывая, что монтаж такой системы очень прост и не «бьет по кошельку», то многие соглашаются на такой вариант подключения. К примеру, отличным вариантом будет выбор, где заказчик не имеет высоких требований и хочет сэкономить.
Пример реальной схемы:
В данном видео специалист-установщик подробно рассказывает о начинке трехходового клапана, в каких случаях его лучше устанавливать и какие его разновидности бывают. Инженер озвучивает возможные ошибки и дает рекомендации, как их избежать:
Трехходовой клапан. Устанавливаем правильно.
Смотрите это видео на YouTube
От насосно-смесительного узла
Схема смешанная. Имеет зону радиаторного отопления, теплый пол, насосно-смесительный узел. Подмешивание проходит от остывшей воды теплого пола, которая пришла с «обратки», к нагретой котловой.
В каждом смесительном узле установлен клапан балансировки. Он точно дозирует объемы остывшей жидкости (обратки) к подмесу в горячую воду. Это способствует добиться точных данных по температуре входа теплоносителя в теплый пол для его подогрева.
От радиатора
Во многих помещениях и квартирах запрещено применять такую схему подключения теплого пола. Но там, где это позволительно (разрешение берется в ЖКХ или УК вашего дома), то схема проводится напрямую через радиатор (батарею).
Нагретая вода напрямую поступает из радиатора в теплый пол. Остывшая вода попадает в кассетный ограничитель температуры и возвращается в радиатор (выход теплоносителя).
Установка самая простая и бюджетная. Но тут есть свои минусы – вода от радиатора бывает слишком горячей для теплого пола. Отсюда вытекающие – недолговечность системы и материала, слишком горячий пол. В летний сезон, когда отключают отопление – пол будет холодный.
Идеальное место применения подогрева пола от радиатора – санузел, лоджия.
В видео представлен монтаж теплого пола напрямую от общего радиатора отопления. Установщик детально показывает, как это сделать с минимальными потерями. Установка 3-х контуров: кухня, санузел, гостиная. Квартира небольшая:
Как сделать теплый пол от отопления? Подключаю теплый пол к системе отопления без коллектора
Смотрите это видео на YouTube
