Как сделать водопровод из полипропиленовых труб

Пошаговая инструкция сварки ПП труб

Рассмотрим порядок действий при соединении с использованием сварочного аппарата.

Применяют специальный труборез, который делает срез четко, без заусенцев.

Край среза зачищают, а фаскоснимателем зарезают внутренний слой полимера.

Подготовка паяльника

Перед работой прибор максимально нагревают, дают остыть и повторяют прогрев, после чего приступают непосредственно к пайке.

Нагрев и соединение деталей

В торец среза вставляют насадку, соответствующую размеру трубки и прогревают его не более 8 секунд. Сразу вставляют соединительный элемент, плотно прижимая. Повторяют со вторым срезом.

Как выбрать полипропиленовые трубы

Пластиковые трубы производятся с соблюдением требований ГОСТа 52145-2003 на полипропиленовые трубы для водоснабжения. Его требованиями руководствуются при производстве продукции из других пластиков.

Смотреть видео

Полипропиленовые трубы: виды, фитинги, комплектующие. Мастер-класс по пайке труб // FORUMHOUSE

Смотрите это видео на YouTube

Содержание маркировки

Первое, на что нужно обращать внимание при подборе полипропилена для водоснабжения — это его маркировка. Она состоит из нескольких условных обозначений

Одно из них информирует о материале изготовления, а, следовательно, о его свойствах:

  1. Трубы, для производства которых используется гомополипропилен, обладающий повышенной прочностью. Ему соответствует обозначение РРН. Основное применение – для водопроводов холодной воды, а также систем вентиляции.
  2. Еще одна маркировка – РРВ. Такие полипропиленовые трубы пригодны для устройства теплых полов, а также для целей, предусмотренных предыдущим пунктом.
  3. Наиболее распространенным является третий вид. Материалом для него служит рандомсополимер полипропилена, которые обеспечивает использование продукции из такого материала на системах отопления, горячего и холодного водоснабжения.
  4. Особенный вид, позволяющий использовать их при температурах порядка 95 градусов, обозначается PPs.

Какие лучше выбрать полипропиленовые трубы для водопровода, зависит от конкретного объекта, конструкции системы, а также предпочтений застройщика.

Смотреть видео

Полипропиленовые трубы и фитинги: виды, маркировка, монтаж

Смотрите это видео на YouTube

Цветовые решения

Это фактор, который, прежде всего, обращает на себя внимание. Полипропиленовые трубы выпускаются в белом, сером, зеленом или черном цветах

Тем не менее, он практически не говорит ни о чем. Единственное отличие предназначено черному цвет – это говорит о его устойчивости к воздействию жесткого ультрафиолетового излучения.

Кроме указанных обозначений на маркировке указывается информация о производителе продукции, размере, ссылка на ОРД ( ГОСТ или ТУ), а также о классе условий эксплуатации изделия.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

Отопление в доме

На первом этапе следует определиться с типами радиаторов и вариантами их подключения, так как строения следует заранее подготавливать под выбранный тип отопления. В современную систему обогрева помещений входят несколько составляющих.

К ним относятся:

Полипропиленовая разводка отопления своими руками без паяльника

Найти их разные варианты можно в большом количестве на наших рынках.

Общая инструкция по установке батарей выглядит так:

  • выберите вначале место для их размещения;
  • подведите к ним трубы;
  • соедините их между собой;
  • произведите пробный пуск, а, если все в порядке, включите отопление на полную мощность.

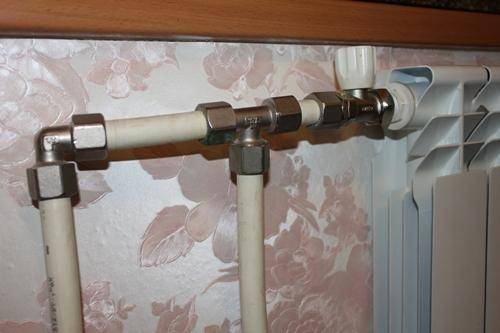

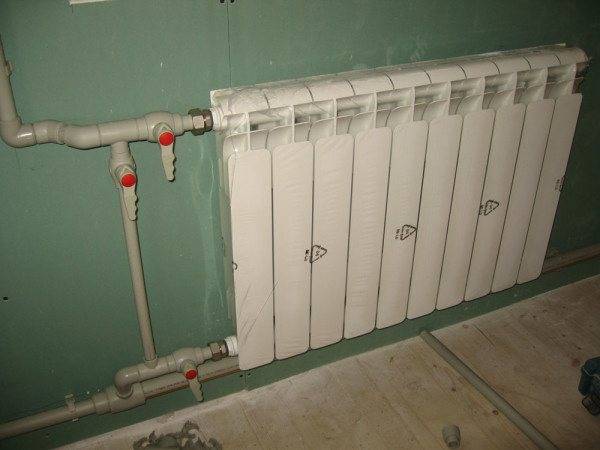

Как установить радиаторы отопления полипропиленовыми трубамис перемычкой для быстрого отключения

Выполнение соединений

Такая работа не сопряжена с какими-либо осложнениями. Тем не менее, несоблюдение некоторых тонкостей может привести к некачественной установке водопроводного контура и последующим проблемам.

Стыковка труб между собой производится следующим образом:

  1. Прежде всего, трубы нарезают на куски нужной длины с помощью ножовки или трубореза.
  2. Далее производят зачистку торцов трубы, чтобы устранить заусенцы – тогда соединение будет более прочным и надежным.
  3. Следующим шагом под трубы подбирают фитинги – как вы помните, все уголки, переходники и муфты были закуплены заранее.
  4. Теперь на специальный паяльник надевают насадку, соответствующую сечению фитингов и труб, которые будут обрабатываться.
  5. Прибор включают в сеть и начинают прогрев насадок. Время и степень нагрева напрямую зависят от качества оборудования и толщины стенок трубы. Теперь помещают с усилием соединяемые детали на насадки паяльника.
  6. Ожидают несколько секунд, как правило, от 5 до 7, снимают элементы с паяльника, и, не проворачивая, вставляют друг в друга.
  7. Стыкуемые детали прижимают в течение 30-40 секунд, после чего оставляют для остывания. По истечении часа полипропилен полностью полимеризуется и получится прочный стык. Проделав такую операцию со всеми стыками системы, вам останется лишь протестировать ее на предмет герметичности.

Вместе с паяльником обычно прилагают инструкцию, которая поможет правильно произвести работы по стыковке труб из полипропилена.

Подготовительный этап — подбор деталей

Выбирать комплектующие для водопровода нужно с учетом условий эксплуатации деталей. Определяющими факторами считаются рабочее давление системы и температура транспортируемой жидкости. Полипропиленовые трубы выпускаются в нескольких вариантах, каждый из них предназначен для работы в определенных условиях. Их можно различить по маркировке:

  • PN10 – подача только холодной воды;
  • PN16 – транспортировка холодной и горячей воды;
  • PN20 – подача горячей воды и обустройство отопительных систем;
  • PN25 – для отопления.

Если температура транспортируемой жидкости превышает 60°С, полипропиленовые трубы расширяются и провисают. Поэтому марки PN20 и PN25 армируются стекловолокном или алюминиевой фольгой, что обычно не требуется при обустройстве водопровода. Для этих целей выбирают первые две модификации труб.

https://youtube.com/watch?v=fKf2kG7gHvw

Подобрав детали необходимой марки и нужного диаметра, внимательно осмотрите изделия. Качественная труба на срезе будет круглой формы. Толщина стенки по всему диаметру остается неизменной. Нет никаких шероховатостей или наплывов. Это же можно отнести и к фитингам. Попробуйте состыковать трубу и фитинг одного диаметра. Без нагрева это должно быть невозможно сделать. Если это не так – перед вами явный брак. Качественные детали даже после нагрева стыкуются с достаточным усилием.

Схемы водяного отопления из полипропилена для частного дома

Монтаж труб производится двумя стандартными схемами:

Параллельная или коллекторная разводка

Преимущество схемы в простоте обслуживания. Технически это подсоединение всех сантехнических и бытовых приборов параллельно к одной трубе, в которую вставляют отводы. Каждая ветка снабжается собственным запорным краном, поэтому при отключении одной из точек, остальные продолжают получать воду в полном объеме.

При подобном двухтрубном включении нескольких единиц одновременно напор не снижается, оставаясь равномерным, так как к каждой точке подается отдельная ветка. Недостаток – увеличенный расход материалов, в сравнении с более простой тройниковой.

Последовательное тройниковое соединение

Применяется на небольших площадях в частном строительстве. Сборка происходит параллельно горячего и холодного направления. К основным лежакам последовательно примыкают сантехнические точки и бытовые приборы. Преимуществом однотрубной схемы является скорость установки, низкая стоимость из-за меньшего расхода погонных метров.

Систему легко упрятать в короба или шкафы. Недостатком есть снижение напора при одновременном включении нескольких единиц. Эта проблема решается увеличением диаметра основной магистрали.

Инструкция для домашнего мастера

Работу начинают по предварительно подготовленному проекту, который определяет количество материала, необходимые комплектующие и конфигурацию трубопровода (схема разводки труб водоснабжения в квартире).

Остается соединить части в единое целое при помощи паяльника.

Проект создается с целью уменьшить число мест сварки, в том числе тех, которые придется делать на весу.

Опытный мастер делает минимальное количество спаек и, практически, не работает на весу, собирая элементы на столе или на полу.

Изделия, имеющие маркировку PN20 или PN25, содержат армирующий слой стекловолокна или алюминия. Такая структура не дает трубам деформироваться под действием высокой температуры.

Сварка элементов

Надежное соединение формируется за счет нагрева внешнего края труб и внутренней поверхности соединительной муфты.

Прогрев полимера осуществляют на определенном участке.

Нагретые части, плотно вставляются друг в друга, и выдерживаются в строго горизонтальном положении до остывания.

Расплавленный полипропилен смешивается и образует единое целое.

Перед сваркой подготавливают материал:

  • труба разрезается на куски нужной длины;
  • создается фаска на каждом конце изделий.
    Углубление фаски на 2 миллиметра, под углом 15 градусов;
  • муфты и трубы очищают от грязи и жира.

Паяльник устанавливается на подставку, включается в электросеть и нагревается до 260 градусов.

Температура сварки полипропиленовых труб (таблицу посмотрите здесь) требуется для быстрого равномерного нагрева полипропилена.

Более высокие параметры сильно размягчат материал, низкая температура не даст надежно соединить изделия. Вдобавок, такой режим не испортит тефлон насадок.

К монтажу трубопровода (расстояние между трубами теплого водяного пола) приступают после нагрева сварочного аппарата. Процесс сводится к насаживанию фитинга на дорн с одновременной вставкой трубы в гильзу.

Разогретые изделия снимаются с аппарата одновременно. Соединяют элементы в течение 3-5 секунд.

В противном случае, материал остынет и не создаст надежного сцепления.

Время нагрева отличается для труб разного диаметра и толщины стенки.

Перегретый полимер теряет прочность, деформируется и не подлежит использованию.

При недостаточном нагреве появляются непропайки, каверны, через которые в последующем вытекает теплоноситель.

Оптимальный интервал нагрева приводится в таблицах, которые используют опытные мастера.

Насадки сделаны под конусом с уклоном 5 градусов. В середине, диаметр совпадает с параметрами трубы.

Поэтому изделия вставляются в насадку с некоторым усилием. Трубу и фитинг, например, при подключении установки для безнапорной аэрации воды из скважины (принцип работы описан здесь), надевают до упора и не давят дальше. В противном случае деформируется конец изделия.

Полезно сделать предварительный замер насадки и отметить расстояние на трубах. Это позволит проконтролировать процесс.

С опытом придет чувство меры, которое позволит понять, когда труба коснулась края гильзы.

От быстроты стыковки нагретых деталей зависит качество спайки, например при обвязке радиатора отопления (схему посмотрите здесь). Элементы соединяются без прокручивания относительно друг друга, соблюдая горизонтальность.

Секреты профессионалов

Неважно, что вы хотите сделать: создать отопление вновь или провести реконструкцию существующей системы – полипропиленовые изделия помогут в любой ситуации. Основная часть коммуникаций сваривается на столе, закрепляется на стенах до приборов (схема обвязки котла отопления полипропиленом опубликована на этой странице) и перед перегородками

Основная часть коммуникаций сваривается на столе, закрепляется на стенах до приборов (схема обвязки котла отопления полипропиленом опубликована на этой странице) и перед перегородками.

Специальные держатели позволят равномерно распределить вес труб, заполненных теплоносителем, и избежать деформации.

Помните, что полипропилен не используется непосредственно у котла. Нагреватель соединяют с отоплением переходником с металлической вставкой или американкой.

Длина перехода с металла на пластик должна быть, минимум, 30 сантиметров.

Сваренные трубы не требуют постоянного обслуживания, благодаря этому, такие конструкции используют внутри стен или под бетонными стяжками.

Предварительно, проводят проверку на герметичность.

Монтаж водопитающей линии – особенности процесса

Несмотря на кажущуюся сложность, все работы легко осуществить своими руками. Вначале подготавливают необходимые инструменты и материалы, составляют предварительный проект. Если опыта недостаточно, то длину труб и количество комплектующих берут с небольшим запасом. Они потребуются в случае получения некачественного соединения для его переделки.

В доме монтаж водопровода из полипропиленовых труб начинают от точек водоразбора, а не от места ввода. Присоединение приборов-потребителей осуществляют переходниками с резьбой нужного размера. Перед каждым из них рекомендуется подключать шаровый запорный кран, необходимый для быстрого прекращения подачи воды. Линию ведут к коллектору или другой точке раздачи воды, что зависит от выбранного типа разводки.

Количество прохождений сквозь перегородки (стены) стараются свести к минимуму. Для прокладки трубопровода в них устанавливают специальный стакан. Подключение сливных кранов, если они предусмотрены схемой, осуществляют с небольшим уклоном. Подтянув ветку к коллектору, ее присоединяют к «своему» выходу, дополнительно монтируя запорную арматуру. Гребенку легко сварить самостоятельно из нескольких фитингов, точно рассчитав количество подключаемых узлов, или взять готовую.

На участке ввода в квартиру, дом устанавливают фильтр грубой очистки. Он хорошо справляется с удалением крупных и мелких взвесей, присутствующих в воде. Дополнительный фильтр ставят перед такими приборами, как стиральная машинка, нагревательный бак. Под горячую воду необходима отдельная разводка, для которой в обязательном порядке выбирают термостойкие изделия с маркировкой PN16 и выше.

В квартире подключение осуществляют в централизованную магистраль. В частном доме при наличии автономной системы таким местом является скважина, колодец, другой источник. Для подключения насоса, потребуется разъемное фланцевое соединение.

Под прокладываемый по улице участок обязательно подготавливается траншея глубиной ниже уровня промерзания почвы. Чтобы гарантировать бесперебойную подачу воды даже в самые сильные морозы, магистраль дополнительно утепляют.

Выбор полипропиленовых труб для обустройства водопроводной системы отличное решение. Их характеристики во многом превосходят показатели металлических, к тому же выглядят они привлекательнее и имеют продолжительные сроки службы. Соблюдая технологию пайки и придерживаясь основных требований, осуществить монтаж своими силами способен каждый желающий.

Пайка трубы

Пайка с помощью паяльника

  • Перед началом пайки паяльник устанавливается с помощью подставки на столе и подключается к электросети. Пайка происходит при температуре 260°C. Поэтому, если паяльник имеет регулятор температуры, его надо выставить на это значение. К сведению: при других температурах, пайка изделий не выполняется. Следовательно, не стоит переплачивать за покупку паяльника с регулятором температуры.
  • Когда паяльник полностью прогрелся, можно начинать процесс сваривания деталей. Фитинг должен прогреваться одновременно с трубой, поэтому с одной стороны специального штыря надевается фитинг; труба, вставленная в гильзу, надевается на вторую сторону нагревателя. После полного прогрева детали быстро снимаются с паяльника и соединяются.
  • При пайке необходимо соблюдать время прогрева деталей, иначе деталь быстро деформируется и станет непригодной для соединения. Недостаточно нагретую деталь не получится надежно спаять, в результате чего образуется течь в месте соединения.

Для определения времени нагрева разработана таблица, которой пользуются специалисты, выполняя монтаж полипропиленовых труб.

Диаметр трубы, мм

Ширина сварочного пояса, мм

Время нагрева, сек

Время соединения, сек

Время остывания, мин

20

14

6

4

2

25

16

7

4

2

32

18

8

6

4

40

20

12

6

4

50

23

18

6

4

63

26

24

8

6

75

28

30

10

8

90

30

40

11

8

110

33

50

12

8

  • Труба вставляется в гильзу с небольшим усилием, также как и фитинг, надеваемый на стержень нагревателя. Это происходит из-за конструкции конусной насадки, которая выполнена под углом 5 градусов. Только середина фитинга совпадает с диаметром трубы.
  • Перед разогревом трубы надо замерить глубину края гильзы. Вымеренное расстояние нужно пометить на краю вставляемой трубы. Это необходимо для того, чтобы не осуществлять излишнего давления на трубу. Иначе, мягкий край трубы может смяться в виде утолщения, что приведет к уменьшению сечения трубы. С опытом такой упор будет чувствоваться автоматически.
  • После нагрева соединение трубы с муфтой выполняется быстро. Труба вставляется в муфту строго прямо, без проворачивания. Для поправки соединения будет всего лишь пару секунд. После охлаждения они скрепятся, и прилагаемое усилие для поправки соединения может испортить качество пайки.

Разметка труб

Создание проекта водопровода

Чтобы подача воды в дом не была затруднена, и система работала правильно, следует составить подробный план разводки из полипропиленовых труб. При этом желательно, чтобы в ней было как можно меньше неоправданных поворотов и изгибов, а ее длина была минимально возможной.

Монтаж водопровода из полипропиленовых труб можно выполнить двумя способами: закрытым и открытым. Наиболее распространен закрытый тип разводки, хотя такая система и требует профессиональных навыков. Стоит отметить, что стыков должно быть как можно меньше, ведь даже прочные сварные швы лучше не закрывать наглухо, чтобы можно было в будущем произвести диагностику состояния водопровода.

А вот если трубы прокладывать открытым способом, то доступ до них будет максимально облегчен. В данном случае полипропиленовая труба пройдет по уровню пола, а в углах будет расположена вертикально.

Отметим несколько достоинств разводки труб открытого типа:

  • практичность и простота в обслуживании;
  • удобство укладки;
  • быстрая замена любой части трубы в случае протечки.

Водопроводные трубы, проходящие по кухне и ванной комнате, могут монтироваться как открытым, так и закрытым методом, что можно отнести к достоинствам полипропиленовых изделий.

Оборудование

В системах летнего водопровода на даче для полива растений могут применяться такие разнообразные приспособления:

  • шланги и прочие детали для выполнения капельного способа полива (подробнее: “Виды труб для полива на даче и правила укладки”);
  • гофрированные шланги – компактные и удобные в хранении и использовании изделия;
  • дождевальные и прочие головки для полива;
  • распылители и пистолеты для полива со встроенной муфтой типа «аквастоп»;
  • штуцеры – приспособления, предназначенные для быстрого подключения шланга к отводящему крану. Один конец такого штуцера имеет «ерш», вставляемый в кран, а на другом конце расположен захват с пружиной;
  • таймеры и датчики влажности грунта – такие устройства позволяют запрограммировать автоматическое включение полива в четко указанное время.

Обратите внимание на тот факт, что различные поливочные приспособления, в частности, автоматического типа, сами перекрывают воду тогда, когда это необходимо, так что выполнять такие действия самостоятельно уже не потребуется.

В заключение отметим еще одну особенность. Основываясь на практике, опытные сантехники советуют начинать сборку линии по направлению от конечного потребителя к месту подключения к источнику воды.

Типовые схемы разводки водопровода

Проектировщики регулярно разрабатывают новые схемы относительно прокладки систем водоснабжения из полипропилена. Каждое решение реализуется с учетом финансовых возможностей заказчика и особенностей конкретного объекта.

В квартире

Разводка водопровода в квартирах обычно проводится классическим способом. Это однотипная схема для труб с холодной и горячей водой.

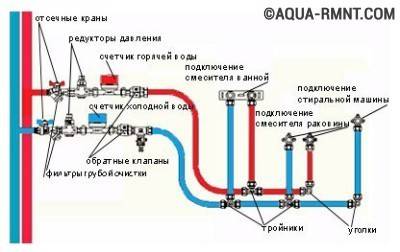

Разводка водоснабжения в квартире

Для обоих вариантов подключение домашней сети осуществляется путем врезки трубопроводного отвода в стояк централизованной магистрали. Потом выполняется установка:

  • запорного (отсекающего) крана;
  • фильтра грубой очистки;
  • редуктора давления;
  • счетчика;
  • обратного клапана;
  • фильтра тонкой очистки;
  • распределительного коллектора (гребенки).

Коллектор необходим для равномерного распределения воды по сантехническим приборам. При наличии гребенки напор жидкости будет одинаковым во всех одновременно используемых смесителях.

В частном доме

Во многих коттеджах и других подобных домах организовывается автономное водоснабжение. В таких хозяйствах нередко планировка отличается от стандартных решений квартир.

Водоснабжение частного дома

Поэтому разводку полипропиленовых труб с холодной и горячей водой часто выполняют по индивидуально разработанным схемам. Однако в любом случае применяется принцип коллекторного распределения жидкости.

В частных домовладениях обычно бойлерная и/или котельная система подразумевает подвод исключительно холодной воды. В этом случае источником может служить как центральная магистраль, так и скважина, колодец или другой доступный водоисточник.

При такой и иной разводки водопровода всегда проводится установка отсекающих вентилей рядом с каждым сантехническим прибором. Если прокладывается автономная система, обязательно монтируются обводные линии возле каждого водопотребляющего оборудования.

Наличие вентилей и байпасов позволяет ремонтировать сантехнические приборы без остановки работы сети. Их установка также способствует быстрому переключению автономного режима на централизованное снабжение и наоборот.

Фитинги ПП водопроводных систем

С английского языка фитинг дословно переводится, как монтировать или прилаживать. Этот соединительный элемент является обязательным компонентом полипропиленового трубопровода.

Фитинги водопроводные

Разновидности

Производители выпускают фитинги в виде уголка 90º или 120º. Элементы изготавливаются в форме тройников, крестовин и других фигур. Производятся детали с резьбовыми вставками. Такие фитинги предназначены для подключения арматуры и других трубопроводных элементов.

Выпускаются еще специальные обводные детали. Они позволяют обойти препятствия, трубы по линии прокладки магистрали. Для стыковки прямолинейных участков используются муфты.

Такая же деталь применяется для соединения труб разного диаметра. Благодаря разнообразию соединительных элементов всегда удается проложить водопровод необходимой конфигурации.

Типы соединения

Монтаж полипропиленовых водопроводных магистралей выполняется при использовании различных фитингов. Один из их типов соединяется с помощью пайки, а другой — резьбовым методом. Второй вид элементов тоже позволяет получить надежное соединение механическим способом без использования пайки.

На практике применяется также метод склеивания полимерных трубопроводных деталей. Он реализуется при использовании специального клеящего вещества.

Этот способ нередко используют в домашних условиях при изготовлении полипропиленового распределительного коллектора для холодной воды. Для этого подготавливают тройники и выполняют следующие действия:

  • труба нарезается на элементы небольшой длины;
  • с торцов удаляются заусенцы;
  • обезжириваются соединяемые места;
  • на поверхности отрезков трубы наносится клеящий состав;
  • прямолинейные участки вставляются до упора в фитинги.

Обычно клей высыхает через 25 минут. Такой коллектор остается установить в общую систему для равномерного распределения воды.

Водопровод из полипропилена своими руками. Пошаговая инструкция

Сеть должна иметь минимум пересекающихся и изгибающихся участков.

Разводка водопровода в ванной

Схему водопровода надо составить так, чтоб он был наиболее эргономичным и коротким. Подключать к сети водопотребители можно двумя методами:

  1. При помощи скрытой разводки. Этот способ достаточно сложен, требует мастерства и точности расчетов. Замуровываемые участки сети должны делаться из единых труб и не иметь стыков. Точки сопряжений следует оставлять открытыми для профилактики и ремонта.
  2. С помощью открытой разводки. Тут трубы по вертикали ставятся по углам комнаты, а по горизонтали — по низу стен. Так сеть будет меньше всего заметна. Открытая разводка проста в монтаже, техобслуживании и ремонте. При появлении течи, ее легко заметить и починить.

Конфигурация разводки в санузле и на кухне также может быть разной.

Первая вариация — последовательная (тройниковая) прокладка труб:

  1. При таком методе трубы тянутся последовательно от стояка к водопотребителям.
  2. От магистралей с запорным вентилем должны ответвляться две трубы: на холодную и нагретую воду.
  3. От них при помощи тройниковых фитингов делаются отводы к водопотребителям.

Эту проблему можно решить, поставив отсекающий вентиль на каждый сантехнический прибор. Помимо этого, если единовременно использовать нескольких точек, давление в сети может падать.

Второй вариант — это параллельная сеть. При таком способе разводки используется коллектор. Данный элемент системы имеет один вход на воду и несколько выходов — по количеству потребителей.

Преимущества коллекторной разводки:

Минусы способа:

  • большое число разводок;
  • высокая цена и сложность сборки системы.

Необходимые материалы и инструменты

Для сборки полипропиленового водопровода вам понадобится нижеследующее:

  • паяльное устройство для полимерных труб с набором насадок;
  • электролобзик либо пила по металлу;
  • перфоратор;
  • клупп (приспособление для создания резьбы);
  • углошлифовальная машинка;
  • карандаш;
  • пузырьковый уровень;
  • клипсы с дюбелями для фиксации сети к стенкам;
  • трубы;
  • фитинги (муфты, тройники, уголки и пр.).

Сборка системы

Открытая разводка наиболее распространена:

  1. Сначала определяется, на каком расстоянии от стояка будет расположена квартирная разводка. Учитывая это, отрезается кусок трубы для магистрали.
  2. После этого в стояках верхнего и нижнего жилищ клуппом делается резьба, и они закрываются таперами.
  3. Затем следует собрать пластиковую магистраль.
  4. Далее нужно открыть воду и убедиться, что все сопряжения герметичны.
  5. После этого можно приступать к разводке труб до водопотребителей.
  6. К каждой точке подсоединяются шланги в оплетке. Перед всеми сантехническими приборами также ставится отсекающий вентиль.

Как спаивать ПП трубы

Перед работой в паяльник вставляются насадки необходимого сечения. Терморегулятор переключается на температуру +250˚, и устройство нагревается. Далее:

  1. Размечаются и отпиливаются куски труб нужного размера. Их соединяемые стороны зачищаются.
  2. Далее нужно отметить глубину, на которую труба зайдет в фурнитуру. Тут нужно учесть, что меж ними будет зазор в 1 мм.
  3. Затем фурнитура и отрезок сети надеваются на горячую насадку. Обе детали должны нагреваться единовременно.
  4. После этого надо выждать 5-10 секунд.
  5. Затем детали снимаются с насадок и труба с рассчитанным усилием вдевается в фитинг. При этом элементы нельзя проворачивать по их оси.
  6. Когда узел остынет, необходимо проверить его герметичность.

Особенности проектирование системы

Самостоятельный монтаж водопровода из пластиковых труб требует составления подробной схемы. Если за дело берется неопытный строитель, лучше попросить помощи у тех, кто уже сталкивался с подобными работами

Очень важно составить проект трубопровода так, чтобы в нем было минимальное количество изгибов и пересечений. Так же важно постараться разработать схему таким образом, чтобы протяженность трубопровода была наименьшей, а сам он был эргономичный

Начинаем выполнение проекта с выбора варианта исполнения. Подключение основной магистрали к различным сантехническим устройствам может выполняться закрытым или открытым способом. Первый вариант более сложный и потребует профессионального исполнения и очень точного расчета. Предполагается, что все трубы, которые будут убираться в стену, выполняются из единого куска, без стыков. Места соединений обязательно должны быть доступными для осмотра и профилактических работ.

Гораздо более простой вариант – открытая разводка. Она предполагает монтаж труб в вертикальных плоскостях по углам помещения, в горизонтальных – по уровню пола. Такой метод выбирается с целью сделать разводку наименее заметной

Открытая система кроме простоты монтажа имеет еще одно важное достоинство: легкость в обслуживании и ремонте. Кроме того в случае протечки ее всегда можно будет вовремя заметить и ликвидировать

Разводка для водоснабжения может быть выполнена разными способами.

Вариант #1 — последовательная разводка

Последовательная или, как ее еще называют, тройниковая система предполагает последовательное подведение трубопровода от основной магистрали к точкам водопотребления. От стояка с вводным запорным устройством должны отходить две трубы: с холодной и с горячей водой. От них с помощью тройников организуются отводы ко всем точкам потребления. Главные преимущества такого способа – экономичность, так как используется минимальное количество материалов, и простота в монтаже.

К числу недостатков можно отнести зависимость устройств-потребителей друг от друга. То есть если водопровод из полипропилена будет организован таким способом, для отключения одного прибора придется перекрывать всю систему. Этот негативный фактор можно нейтрализовать, установив запорную арматуру на каждую ветку. Кроме того при одновременном включении нескольких точек возможны перепады давления. Тройник – достаточно объемный узел и не всегда можно найти подходящее для него место в санузле.

Последовательная разводка водопровода — самый экономичный вариант, который потребует наименьшего количества материала и минимальных денежных затрат. Однако для обслуживания одной точки водоразбора придется отключать всю систему

Вариант #2 — параллельная или коллекторная система

Параллельная разводка предполагает наличие в конструкции коллектора, устройства с единственным вводом и несколькими выводами, их количество соответствует числу точек водопотребления. Каждый водоразбор подключается к индивидуальному выводу. Достоинства такой системы очевидны: для обслуживания и ремонта нет необходимости отключать всю систему. Вода распределяется равномерно на все точки потребления, поэтому даже в момент перепадов давления все приборы получают одинаковое количество воды.

Все приборы управления системой собраны в одном месте – в коллекторном шкафу. Есть возможность поставить на выходы приборы учета или регулятор давления для обеспечения заданного напора воды в конкретное сантехническое устройство. Недостатки – большое количество разводок и, как следствие, более высокая стоимость системы, трудоемкость монтажных работ.

Параллельная разводка требует наличия коллектора, устройства с одним входом и несколькими выходами. Их количество соответствует числу потребителей воды. Наличие коллектора дает существенные преимущества системе

Выводы и полезное видео по теме

Все о видах полипропиленовых труб:

Сантехники-профессионалы раскрывают секреты работы с трубами из полипропилена:

Пример неправильной пайки труб:

Водопровод из полипропиленовых труб – отличная альтернатива традиционной системе из металла.

Множество преимуществ делают ее использование очень привлекательной для домовладельцев, а относительная простота монтажа позволяет справиться с установкой такой системы даже не самому опытному домашнему мастеру. Впрочем, советами профессионалов не стоит пренебрегать. Тогда новый водопровод будет радовать долгой и бесперебойной работой.

В заключение

Задумывая самостоятельный монтаж отопления или водопровода, потренируйтесь в создании соединений при помощи паяльного аппарата (про электросварные фитинги для ПНД труб прочитайте здесь).

Используйте отходы труб, бракованные фитинги или несколько соединительных муфт.

Три или четыре пробных сварки, которые закончены герметичными соединениями, дадут необходимый опыт.

При использовании полипропиленовых труб, фитингов и муфт можно создать водопровод или отопление своими руками. Если вы не собираетесь работать сантехником, то паяльник лучше взять в аренду. Это поможет сократить финансовые расходы.

Посмотрите видеоролик, в котором профессиональный мастер раскрывает все секреты монтажа полипропиленовых труб для горячего водопровода.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
