Муфельная печь своими руками: пошаговая фото инструкция по изготовлению печи для плавки

Материалы для изготовления муфеля и крышки печи

Для изготовления печей мы используем самые современные материалы. Для рабочего слоя футеровки (муфель и крышка печи) мы используем легковесный огнеупорный кирпич, который привозим из Германии. Данный кирпич обладает отличными термо-характеристиками, а именно имеет низкую теплопроводность, высокую термо- и жаростойкость. Классификационная температура применения данного кирпича 1430°С. При всем этом кирпич достаточно легкий за счет малой плотности и хорошо обрабатывается механически. Это позволяет фрезеровать пазы в кирпичах под установку нагревательных элементов. Фрезерование обеспечивает наивысшую точность пазов под спираль.

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Легковесный огнеупорный кирпич

Крышка печи

Крышка печи изготавливается из двух слоев огнеупорного кирпича. При этом, второй слой перекрывает швы первого слоя, что позволяет увеличить прочность крышки. На большинстве печей западного и Российского производства идет только один слой кирпичей.

Так же в кирпичах выполнены фаски, что предотвращает сколы кирпичей при расширении (нагреве) материала.

Во внешних слоях муфеля и крышки печи мы применяем дополнительные изоляционные огнеупорные слои, которые имеют еще меньшую теплопроводность при значительно меньшем весе.

В качестве таких материалов могут выступать огнеупорные маты из керамического волокна, муллитокремнеземистый картон (МКРКГ) и т.д.

Таким образом, чем меньше теплопроводность материалов, тем лучше тепловые показатели печи.

Материал Максимальная температура

применения,°C

Теплопроводность, Вт/м*КПлотность материала, кг/м3
Легковесный кирпич14300,28 при 600°C770
Керамическое волокно12600,27 при 1000°C128
Картон МКРКГ-40011500,11 при 600°C400

Комплексное применение данных материалов существенно экономит энергоресурсы, а так же экономит время на разогрев и охлаждение печей. К сожалению многие современные, как западные, так и Российские производители изготавливают печи для обжига из керамики только с применением огнеупорных кирпичей, делая печи менее эффективными.

Материалы и инструменты для изготовления

Для изготовления самодельной муфельной печи необходимо собрать ряд инструментов и материалов:

  • электросварка и электроды;
  • болгарка с кругами по металлу и кирпичу;
  • ножницы по металлу;
  • средства индивидуальной защиты – механический респиратор, очки, перчатки, закрытая одежда;
  • листовая сталь для сборки корпуса (подойдет корпус от старой духовки);
  • металлические уголки;
  • сетка из нержавейки с ячейкой 20х20 мм;
  • дверца для печи;
  • шамотный кирпич (или любой огнеупорный);
  • огнеупорная смесь;
  • термоустойчивый силикон;
  • кровельный утеплитель (перлит или базальт не менее 15-20 мм толщиной);
  • нихромовая проволока толщиной 1 мм.

Самодельная муфельная печь Если муфельная печь будет иметь самодельный корпус, то листовая сталь должна быть толщиной не менее 2 мм, т.к. ей необходимо выдержать внушительный вес готового изделия. Если для корпуса используется старая духовка, то ее края усиливаются стальными уголками.

Изготовление муфеля

Идеальным материалом для создания самодельного муфеля будет шамотный кирпич. При этом шамотная глина не подходит, потому что она не обладает достаточной теплопроводностью. Для доведения материала до необходимого состояния глину необходимо обжечь при температуре не менее 2000°C, что в домашних условиях сделать нереально.

При использовании шамотного кирпича необходимо учитывать, что нихромовая проволока имеет свойство испаряться, поэтому в самодельных печах лучше не выполнять плавку металлов, имеющих высокую ценность. Для подгонки кирпичных блоков используется болгарка. Для укладки нагревательной проволоки необходимо проделать бороздки. Из кирпичей выкладывается сама печь необходимого размера. При укладке используется огнеупорная смесь, а кирпич на 20 секунд помещается в ведро с водой для лучшего схватывания с раствором.

Сначала выкладывается низ (он собирается сразу на утеплителе, который предварительно обработан термостойким клеем, и на листе стали, который будет низом корпуса), затем стены, потолок укладывается сводом, используя замковый кирпич. Кирпич можно выложить в виде маленького дымохода, когда получится вертикальная печь с муфелем. Затем на внешнюю поверхность собранной печи наклеивается утеплитель в несколько слоев. По размеру изделия варится стальной корпус. Если используется готовый корпус от духовки, то процедура сборки муфеля выполняется в обратном порядке – сначала на внутренние стенки клеится утеплитель, а после этого уже внутри выкладываются кирпичи со швом не более 5 мм.

Дверца

Закрывающая деталь изготавливается аналогично корпусу печи. На ней укладывается кирпич, который для поддержания массы и придания дополнительной прочности приваривается стальным уголком. Петли заменяются более мощными, т.к. масса двери будет большая

Важно, чтобы при закрытии дверца как можно плотнее прилегала к корпусу печи. Для этого на предварительно обезжиренные края корпуса и дверцы наносится термостойкий силикон. Можно воспользоваться уплотнителями, которые устанавливают в духовках

Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу

Можно воспользоваться уплотнителями, которые устанавливают в духовках. Для более плотного прилегания муфельная печь должна закрываться на клиновой или винтовой замок, тогда герметичность камеры не позволит вытекать теплу.

Термопара

Контролировать такую высокую температуру может только один вид датчиков – термопара. В ней используются проволочки из разнородных токопроводящих металлов, обычно это алюминий и хромель. Для точности измерения температуры можно воспользоваться готовыми решениями.

Просушка готовой печи

Прежде чем начать термическую обработку деталей, готовое изделие должно выстояться несколько недель, чтобы из него ушла вся влага. Кирпич и швы должны быть полностью сухими, потому что при сильном нагреве есть шанс появление расколов и трещин в кирпиче и утеплителе. Печь должна постоять открытой в хорошо проветриваемом помещении. Проверить качество просушки можно включением на минимальную температуру, у готового к работе аппарата не должно быть пара.

Дровяная печь для обжига керамики своими руками

Дровяная печь для обжига керамики своими руками – несложная работа. Такие конструкции можно выложить из кирпича или изготовить из старой трубы. Рассмотрим вариант использования стальной 200 литровой бочки. Весь процесс разбит на несколько этапов.

Материалы и инструменты

Предварительно заготавливаем необходимый материал и инструменты:

  • шамотный кирпич или другой теплоизоляционный материал для обкладывания внутренней части печи;
  • старая 200 л бочка;
  • отрезки арматуры для изготовления решетки, на которую укладываем керамику;
  • шамотная глина и песок для замешивания раствора;
  • строительный уровень;
  • мастерок, кирочка и другой инструмент каменщика;
  • болгарка с кругами по камню и стали;
  • сварочный аппарат и средства защиты;
  • огнеупорный старый кирпич для изготовления фундамента.

Только заготовив материал и приготовив весь набор инструмента можно начинать делать печь для обжига глины своими руками из стальной бочки.

Инструкция по изготовлению

Предлагаем посмотреть видео-инструкцию, а ниже пошаговое описание процесса:

До начала работы выбираем место для установки печи и ее эксплуатации:

Лучше работать на улице, поэтому отсыпаем на выбранном участке слой щебня и песка. Выкладываем ровным слоем огнеупорный кирпич

Стараемся положить слой ровно, это важно для нормальной работы оборудования. 1

1

Ставим на болгарку диск по металлу и аккуратно отрезаем донышко бочки. Эта часть будет использоваться нами для изготовления крышки отсека с гончарными изделиями

Отрезая деталь, обязательно надеваем очки и держим болгарку так, чтобы не закусило диск.

2

3

4

Зачищаем заусеницы. Для этого лучше использовать зачистной диск или напильник. Размечаем полость для закладки дров. Ее размеры выбираются произвольно. В нашем случае, размечаем и аккуратно вырезаем полость 300/400 мм. Рез начинаем от кромки бочки.

5

По габаритам нашей заготовки выкладываем ряд кирпичей для подставки.

6

7

Устанавливаем печь на основание и начинаем обкладывать внутреннюю полость кирпичами. Лучше использовать половинки кирпича. Кладем блоки плашмя, все пустоты заполняем раствором из шамотной глины и песка.

8

9

Заканчиваем обкладывать внутреннюю часть в полкирпича на расстоянии 150-200 мм выше края полости для закладки дров. Выше начинаем крепить кирпичи стоя, получается кладка в четверть блока. Теперь используем ровный кирпич, заделываем все пустоты. Малейшая свободная полость приводит к потере тепла. Уложив 1 слой, отмеряем арматуру, отрезаем и укладываем ее на полочку из кирпича нижней части. Расстояние между прутками 40-50 мм.

10

11

На решетку укладываем лист ЦСП или другого прочного огнестойкого материала (чтобы потом туда можно было ставить рабочий материал). Кладем кирпич до верха бочки. Если остается небольшое расстояние до верха, заполняем его раствором глины и песка.

12

13

14

Закрываем печь очищенной от заусениц деталью от донышка. Для предотвращения потерь тепла, в процессе эксплуатации ее можно будет обмазывать глиной.

15

В верхней части печи ввариваем отрезок стальной трубы для соединения с дымоходом. Для него можно использовать сэндвич – трубы или простые стальные.

21

Простая печь для обжига керамики своими руками готова.

22

Дальнейшие действия

Теперь печку обязательно нужно высушить. Закладываем в топку небольшое количество дров, запаливаем и даем им прогореть.

Не стоит пугаться дымовой завесе от каменки – это выгорает остаток масла, краски и грязи со стенок бочки и кирпичей.  После остывания поверхностей печи повторяем операцию еще несколько раз. Только после просушивания можно приступать к выполнению основной работы.

Можно сделать капитальную конструкцию из кирпича, но эта работа потребует много времени и сил для замешивания раствора и кладки блоков.

Муфели

Применяя как газовый, так и электрический источники тепла, домашняя печь может иметь три вида муфели.

Она то и подразделяется по своим функциональным особенностям и характеристикам материала, а именно:

  • керамическая;
  • керамическо-волокнистая;
  • волокнистая.

Использование варианта керамической муфели дает преимущество для процессов, где необходимо более долгое воздействие тепла и сохранение температурного режима на более продолжительный период времени. Но при этом такого рода решение требует и более длительное нагревание с применением большего количества энергии.

Этот вариант подходит, чтобы можно было сделать требуемые решения для постоянной обработки металла и обработки глины, применив компенсирование температуры, при непрерывном использовании печи.

Система на основе керамическо-волокнистого материала на сегодня считается максимально удобной и применимой для изготовления ювелирных изделий.

При этом ее особенные конструктивные решения позволяют более практично применять электропрогрев, не затрачивая большое количество мощности и подаваемого тепла. При этом система позволяет быстро набирать рабочую температуру, исключив продолжительное влияние.

А вот вариант волокнистой муфельной печи, это мобильность и минимальные размеры. Но у нее есть и весомый недостаток — при использовании такого вида конструкции есть большой риск испарения вредных веществ, и она постоянно требует ремонта, за счет быстрого выхода из строя основных защитных форм.

Устройство

Печь состоит из нескольких основных элементов:

  1. Корпуса.
  2. Теплоизоляционного внутреннего слоя.
  3. Теплоизоляционного внешнего слоя (огнеупорного кирпича, керамики).
  4. Нагревательных элементов.
  5. Элементов управления и электропроводки.

Схема устройства муфельной печи

Корпус изготавливается из металла толщиной более 2 мм, согласно заранее подготовленным схеме.

Теплоизоляция внутреннего слоя выполняется из огнеупорного кирпича с максимальной рабочей температурой до 1000 °С.

Для внешнего изоляционного слоя используется перлит или базальтовая вата, являющиеся хорошими изоляторами. Особо стоит отметить, что материалы содержащие асбест использовать запрещено, так как при высокой температуре нагревания происходит выделение токсичных веществ.

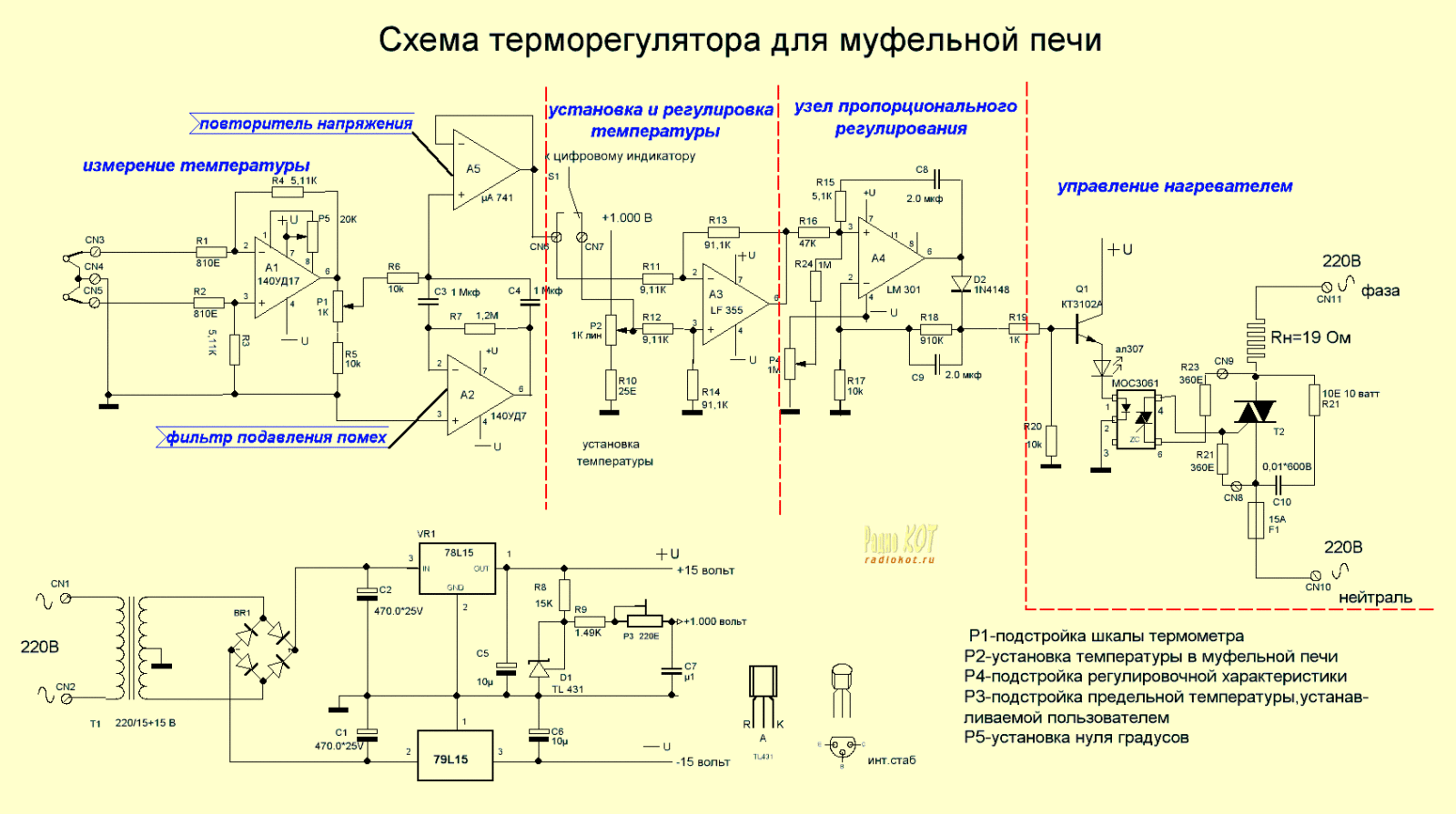

Схема терморегулятора муфельной печи

Нагревательный элемент – спираль изготавливается из нихрома или фехралевой проволоки диаметром 1 мм. Нихромовая проволока состоит из никеля и хрома, обладает хорошими антикоррозийными свойствами. Фехралевая проволока содержит металлы железо, алюминий и хром и стоит значительно дешевле. Оба вида проволоки способны выдержать температуру нагрева и длительной эксплуатации без изменения своих характеристик.

Что представляет собой муфельная печь

Муфельные печи — это оборудование для нагрева различных материалов — керамики, золото, серебра, платины, химических веществ. По своей особенности широкого спектра и применяются практически везде.

Электрическая муфельная печь применяется для термической обработки материалов на многих производствах в основном химических лабораториях и научных институтах. Муфель в ней используется в основном керамический.

В технически устаревших печах сфера применения муфельных печей ограничивается температурным максимумом – 1150 градусов. Это объясняется расположением нагревательных элементов за керамическим муфелем, что не позволяет применить данные агрегаты при температуре рабочего пространства свыше 1150 градусов.

Это происходит из-за необходимости увеличения температуры на нагревательных элементах, выше возможного уровня их использования.

Для снижения перехода температур между температурой внутри муфеля и нагревателя, муфель изготавливается из керамики.

Принцип работы отличается еще и большим расходом электроэнергии, поскольку массивный муфель разогревается не быстро. Этим объясняется использование некоторыми производителями муфелей из волокнистых материалов. В такой печи нагревательные элементы находятся внутри.

Принцип работы устройства – устранение прямого излучения нагревателей на материал, поддающийся термообработке.

Однако у волокнистого муфеля есть серьезный недостаток: волокно неустойчиво к газовыделению, что происходит особенно активно при обжиге керамики, обработке металлов. Выделение солей и выгорание масла разрушают волокно.

Муфельная печь с выносным блоком управления нагрева являются новой веткой в развитии электрических печей сопротивления.

Рабочая камера сделана из высокотемпературного и прочного термоизоляционного материала.

Нагреватели расположены в пазах электропечи, что облегчает их замену и препятствует их замыканию при соприкосновении с садкой.

Она может использоваться при стандартной температуре от 50 до 1250 градусов, но может быть изготовлена и до 1600 градусов.

Муфельные печи используются по своему прямому назначению для обжига, закалки металлов и стали при высоких температурах, разнообразных лабораторных исследованиях.

На сегодня существует большое разнообразие данного вида печей, но каждая из них может применяться для отдельных вариантов обработки и закаливания материала, а именно:

  • получение и создания особенных ювелирных изделий из серебра и золота;
  • применяя высокие температуры, для переплавки драгоценных металлов и изделий с наличием повреждений;
  • создание более прочной структуры и обжига изделий на основе керамики;
  • формирование необходимого изделия и выплавки на основе воска;
  • закалка металлических изделий, производство форм для литья металлов.

Индукционная печь для плавки металла своими руками из микроволновки. Как сделать плавильную печь из индукционной плиты

В повседневной жизни мы используем бытовые приборы и порой даже не задумываемся о принципах их действия. С развитием технического прогресса в жизнь входят новые разработки и устройства. Одним из таких является индукционная плита. Принцип её работы основывается на последовательном превращении энергии из электрической в электромагнитную, а затем в тепловую энергию . На данный момент ещё нет вариантов с большим КПД.

Плиты с индукцией имеют ряд особенностей.

  • Быстрое нагревание при маленьком потреблении электроэнергии.
  • Еда получается без дыма, запаха горечи и вредных микроэлементов.
  • Плита нагревает только еду в посуде, поэтому обжечься об неё невозможно.

Дополнительным преимуществом индукционной плиты является возможность использования ее качеств в других целях, например, для создания плавильной печи.

Переделка индукционной плиты в плавильную печь

Если вам нужна маленькая плавильня не для крупных масштабов, а для собственных нужд объёмом на 1 л максимум, можно сделать ее из плитки индукционного типа.

Благодаря её преимуществам и способности превращать электромагнитные волны в энергию нагревания, она отлично подойдёт для таких целей.

Понадобится внести некоторые изменения в конструкцию, добавить несколько деталей, переделать корпус, и у вас получится то, что необходимо.

Такая модель, сделанная своими руками, будет очень удобна в использовании и сэкономит средства.

Важно! Процесс создания плавильной печи потребует знаний и времени, поэтому внимательно изучите все теоретические основы и ознакомьтесь с инструкцией. Если вы сомневаетесь, что сможете все выполнить, то лучше доверить это профессионалам

Какие детали нужны для самодельной индукционной печи

Прежде чем приступить к изготовлению самодельной плавильной печи, основанной на принципе работы индукционной плиты, вам потребуется собрать нужные элементы. А в случае необходимости докупить недостающие детали.

Для работы потребуется следующее.

  • Индукционная плита.
  • Медная трубка диаметром 8 мм длиной 3 м.
  • Конденсатор.
  • Переключатель.
  • Лампа накаливания для контроля.
  • Тигель.

Совет . Качество и скорость плавления будут во многом определяться мощностью генератора, ламп и частоты, с которой осуществляется нагрузка.

Как сделать индукционную плавильню из плиты

  • Из медной трубы необходимо скрутить индуктор, переходящий из плоского (в нижней части) в цилиндрический (наверху) . Получается своеобразный стакан из медных витков. Сделайте его необходимого размера.
  • Присоедините всю конструкцию согласно схеме электроприбора . Конденсатор и лампочку используйте параллельно в цепи.

Чтобы приступить к работе, включите электроплиту в сеть, поместите в тигель, расположенный внутри индуктора, металл и нажмите на переключатель нашего изделия.

Такое устройство является наиболее простым и удобным в использовании. Оно не изменяет конструкции самой плитки, поэтому его может сделать каждый.

Справка . Температура составляет примерно 1000 °C, чего вполне достаточно даже для плавления серебра.

Полезные советы по изготовлению плавильной печи изиндукционной плиты

Для правильного выполнения работ и достижения необходимого вам результата мы подскажем несколько полезных советов. Они пригодятся при изготовлении домашнего самодельного оборудования.

  • Если вам необходима такая печь для обогрева помещения, используйте нихром, для плавки подойдёт графит в спирали.
  • Чем больше частота и мощность, тем больше КПД . Но тут главное — не переусердствовать.
  • В изделии используйте мощные лампочки, но не больше четырех в одной конструкции .

Конечно, по такой инструкции не получится собрать полноценную печь для плавки металлов. Такие конструкции просто не предназначены для подобных работ, но можно получить прибор для небольших нагрузок и маленького объёма. Этого вполне достаточно для личных нужд. Если же вам нужны бо́льшие результаты и производительность, то, несомненно, стоит подумать о приобретении качественной плавильни.

Виды и условия обработки сырья

Основные способы обработки материалов в самодельной камере — это:

  • Обжиг керамики
  • Закалка металлических изделий
  • Плавка цветных металлов

Обжиг керамики

Процесс получения готовых керамических изделий связан с обжигом заготовок из сырой глины и последующим покрытием их глазурью. В домашних условиях сделанная муфельная печь своими руками может производить обжиг сразу нескольких экземпляров посуды и других поделок

В термообработке важно выдержать ровный режим нагрева камеры. Теоретически обозначить точные временные рамки обработки материала при определённой температуре невозможно — это достигается практическим путём

Материалы из глины, помещаемые в домашнюю муфельную печь для обжига, делят на 3 группы:

Фарфор

Высохшую глину подвергают термообработке в два этапа. Первичный обжиг производят в интервале от 800 0 С до 1000 0 С. Глина набирает прочность и обретает пористость. Затем её окунают в ёмкость с глазурью. Повторный обжиг осуществляют при разных температурах, в зависимости от назначения:

  • натуральный фарфор — 1400 0 С
  • столовый — 1350 0 С
  • сантехнические детали — 1250 0 С

Фаянс

Применение тугоплавкого сырья при обжиге практически не образует жидкой фазы. Для созревания черепка изделия его обрабатывают при температуре 1200 — 1250 0 С. Повторная термическая обработка с нанесённой глазурью производится при нагреве 900 — 1000 0 С. Если требуется нанести роспись, то в третий раз возвращаются к первичному уровню температурного режима.

Майолика

Используют красные тугоплавкие глины. Термообработка требует точного соблюдения режима нагрева. При нагреве 950 0 С получаются рыхлые непрочные изделия. При нагреве 1050 0 С, сырьё спекается в непригодную, плотную стекловидную массу. Чтобы точно выдержать степень нагрева 1000 0 С, необходимо встроить в камеру термопару с подсоединением печи к цифровому дисплею.

Повторный процесс обработки глазурованных материалов производят при температуре 900 — 950 градусов.

Закалка режущих металлических изделий

Упрочнение режущих поверхностей стальных инструментов путём термообработки называют закалкой металла. Закаливание металлических изделий делали люди с древних времён. Суть процесса заключается в обжиге металла до получения изменения структуры кристаллической решётки (полиморфное преобразование).

Металл доводят в нагревательной камере до раскалённого состояния при температуре 750 −850 0 С. Следует отметить, что некоторые марки стали закаляют в условиях более высокого нагрева, в пределах от 1250 до 1300 градусов. Затем печь для закалки освобождают от раскалённых изделий, которые после подвергают резкому охлаждению в масляной среде или в воде. Таким образом добиваются повышения твёрдости металла.

Данный процесс важен для упрочнения режущих поверхностей стальных инструментов (ножей, свёрл, зубил, фрез и прочего). Закалку (отпуск) лучше производить в масляной среде. При отпуске раскалённого металла в воде, его поверхность покрывает масса пузырьков пара, что замедляет процесс.

Как правило, закалке подвергают готовые инструменты или заготовки из нержавеющей стали. Для этих изделий обычно не требуется закалочная камера большого объёма, поэтому лучше всего для этого подходит муфельная печь из предохранителя. Описание создания такой конструкции будет дано ниже.

Плавка цветных металлов

Муфельную печь удобно использовать для плавки цветных металлов, но к олову и свинцу это не относится. Температура их плавления настолько низка, что достаточно воспользоваться газовой горелкой бытовой кухонной плиты.

Для того чтобы расплавить такие металлы, как медь, бронзу и латунь, потребуется нагревательная ёмкость. Жидкую массу металла получают в тигле, которую затем заливают в специальные формы. Домашние мастера льют различные элементы декора светильников, мебели, статуэтки и многие другие поделки.

Температура плавки цветных металлов:

  • медь — 1080 0
  • бронза (в зависимости от марки) — от 930 0 до 1140 0
  • латунь в пределах от 880 до 950 градусов

Печи-трубы

Для электропечи-трубы достаточно большого диаметра (скажем, из корпуса плавкой вставки) дадим прежде всего рецепт обмазки нагревателя. Состав – тот же, что и для корпуса газовой печи, но, во-первых, глину замешивают до густоты хорошей сметаны или жидкого творога. Во-вторых, наполнителя-теплоизолятора (асбест, вермикулит) дают 4-5 объемных относительно глины частей.

Следующий момент – намотка спирали. На коренной (начальный по ходу обмотки) конец трубы туго, вплотную друг к другу, мотаем 5-10 витков нихрома и туго-натуго схватываем их металлическим хомутом и винтом с гайкой и пружинной шайбой (гровером). «Уши» хомута должны быть удлиненными и с отверстиями для подвода тока и теплоотвода; об этом см. подробнее ниже, в разделе о мини-печи.

Далее мотаем в 2 провода: рядом с нихромовым укладываем медный того же диаметра. На конце обмотки делаем токосъем и закрепляем хомутом, как описано выше. Теперь снимаем медь и приступаем к обмазке. Обмазку наносим слоем в 4-12 мм, как раствор ляжет. Затем – неделя сушки, часовой прогон на половинной мощности (напряжение – в 1,4 раза меньше номинального!), и окончательная сборка печи, аналогично описанной ниже.
