Особенности различных систем подогрева
Из нескольких вариантов потребителям надо выбрать наиболее удачный именно для своего случая, а для этого рекомендуется ознакомиться с профессиональными советами мастеров. Информация носит максимально объективный характер и не имеет ничего общего с рекламными буклетами производителей.
При выборе системы обогрева пола нужно учитывать множество факторов
Электрический теплый пол под плитку
В настоящее время самый распространенный вариант, универсального применения, пригоден для укладки под большинство напольных покрытий. В зависимости от технологии изготовления и используемых материалов имеет три разновидности.
Кабельный. Традиционная универсальная система, может использоваться для подогрева жилых и технических помещений. Большой запас по мощности позволяет применять систему в качестве дополнительного или основного отопления. Кабель бывает одножильным и двухжильным, второй вариант повышает безопасность использования системы и монтируется только в домах, имеющих заземление. К сожалению, старые отечественные постройки не предусматривают заземление, его приходится делать самостоятельно, что довольно трудоемко и не всегда возможно. Кабели относительно большого диаметра и выдерживают значительные усилия на разрыв – еще одно несомненное преимущество этой системы.
Термоматы. Преимущество – быстрота монтажа. Маты имеют уже зафиксированные на основании тонкие кабели, их требуется лишь разложить на поверхности подогреваемого пола с учетом ранее нарисованной схемы. С инженерной точки зрения никаких принципиальных различий с кабельными не имеют.
Инфракрасный. Самые дорогие и наиболее современные инновационные системы, тепло выделяют карбоновые токопроводящие жилы. Под плитку рекомендуется использовать лишь варианты систем с параллельным подключением. Дело в том, что ремонтировать системы обогрева под плиткой очень сложно, приходится демонтировать не только верхнее покрытие, но и цементно-песчаное основание. Это долго, большинство материалов приходит в полную непригодность и подлежит замене. Система с параллельным подключением не перегорает полностью, если с проводником возникают проблемы, то перестает функционировать лишь небольшой участок. Такие отклонения не критичны и почти никак не влияют на комфортность микроклимата в помещении.
В связи с этим монтаж инфракрасного обогрева имеет свои особенности.
Монтаж инфракрасного пола под плитку
Водяной подогрев под плитку
Этот вариант считается оптимальным для подогрева пола в ванных комнатах. Если технические расчеты выполнены правильно, а монтаж делался с соблюдением существующих технологий и требований нормативных документов, то системы могут эксплуатироваться десятки лет.
Водяной теплый пол чаще всего монтируется под плитку
Но есть и недостатки – последствие аварийных ситуаций очень печальные. Небольшие протечки сложно сразу заметить, за длительное время отсыревшие строительные конструкции теряют свои первоначальные свойства, не могут выдерживать плановые нагрузки и подлежат замене. В некоторых случаях протечки повреждают отделку стен, что еще более усложняет ремонт.
Монтаж терморегулятор и датчика температуры
Регулятор тепла устанавливается в предназначенном для него
месте. Провод, который будет соединять регулятор и кабель укладывает в гофру. В
свою очередь, гофра помещается в трубу и доводится до места расположения
датчика. Датчик устанавливается на расстоянии 300-400 мм. от края стены между
витками кабеля. Это дает возможность адекватно замерять температуру системы.
Гофру следует уложить без перегибов (особенно актуально это
в районе плинтуса), а край, упирающийся в систему заизолировать герметиком, во
избежание попадания раствора стяжки.
Датчик температуры тоже размещается в гофре. Такое место его
установки оправдано тем, что существенно повышает ремонтопригодность этого
прибора.
Подводка кабелей электрического теплого полаСхема подключения терморегулятора к теплому полу электрическому
Виды электрического теплого пола

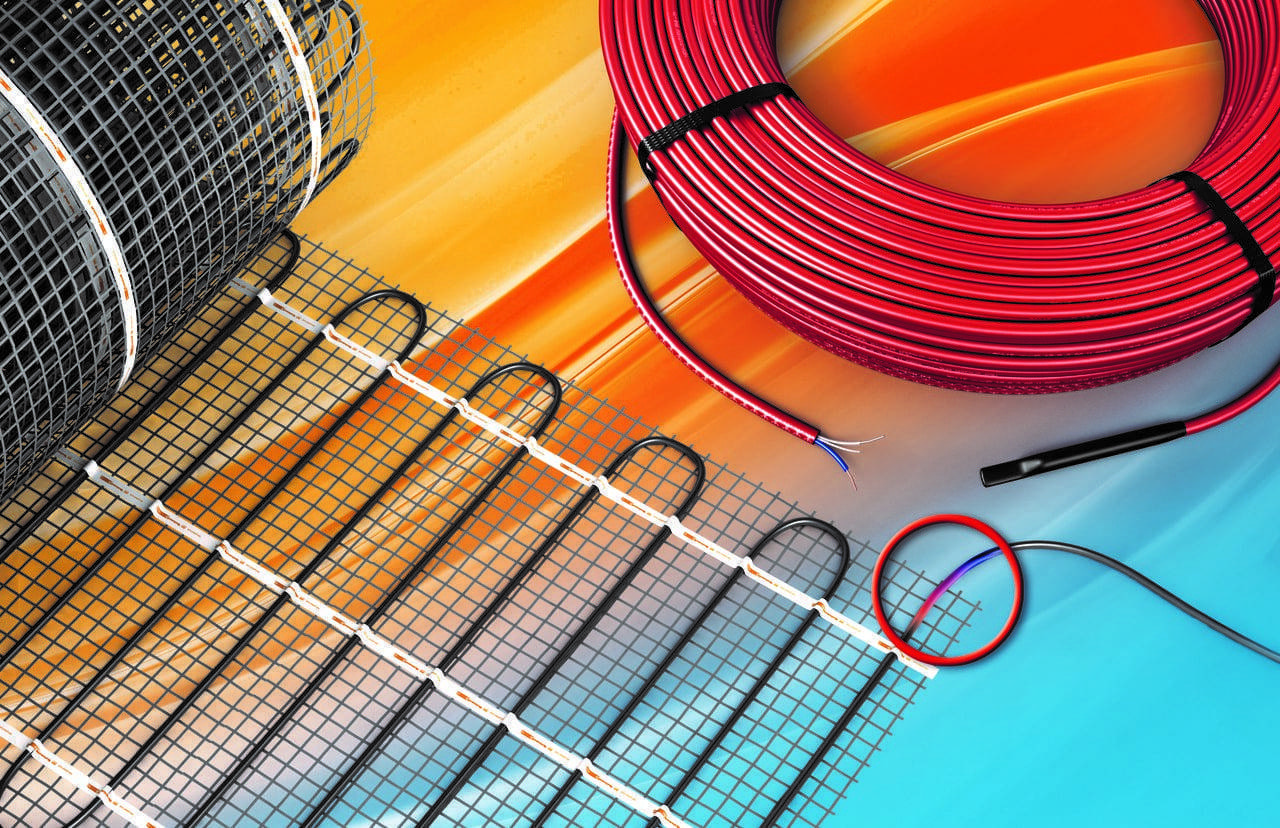

В строительном магазине покупателям предлагают несколько вариантов электрического пола:
- греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;

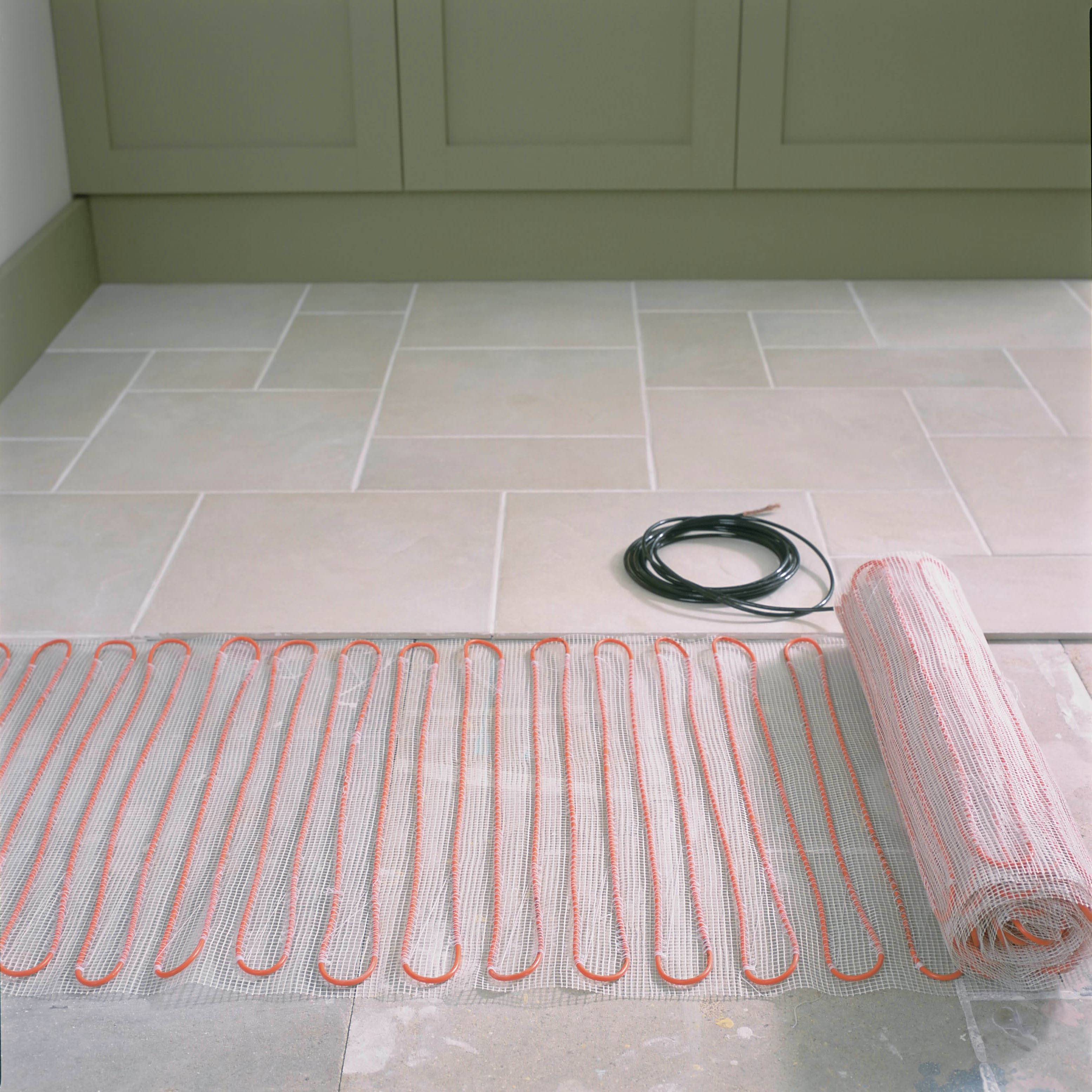

- электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
- инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.
Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.
Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.
Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол
Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер – один квадратный метр.
Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.
Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.
Укладка электрического теплого пола под плитку
Чтобы система теплый пол функционировала надежно нужно
правильно положить кабель или нагревательный мат, технология укладки которых
будет отличаться.
До начала укладки кабеля, нужно проверить сопротивление
кабеля. Затем закрепить на полу специальную ленту с крепежными элементами.
Благодаря тому, что крепеж на ленте распложен часто, монтажнику не составит
труда расположить кабель на нужном расстоянии друг от друга. Второй вариант –
уложить на пол металлическую сетку и крепить кабель к ней с применением
пластикового хомута. Причем хомут затягивается не сильно. Такое устройство
кабельного пола под плитку удобно тем, что создает дополнительную жесткость.
Греющий кабель располагается на расстоянии 150-200 мм от
стены, и 100 мм друг от друга. Укладка обычно выполняется змейкой.
Нагревательные маты проще устанавливать, чем кабель. Чтобы
подготовить систему к запуску достаточно только уложить маты на пол, и
проверить сопротивление. При этом, в процессе укладки, электрические мат можно
укладывать прямолинейно, с поворотом (для этого подрезается несущая сетка) или
с разворотом (сетка подрезается и разворачивается). Также путем разрезания
сетки можно обходить препятствия (например, подиум).
Требования к расположению мата такие же, как и кабелю, а
расстояние между секциями составляет 50-100 мм. Уложенный мат закрепляется
скотчем.

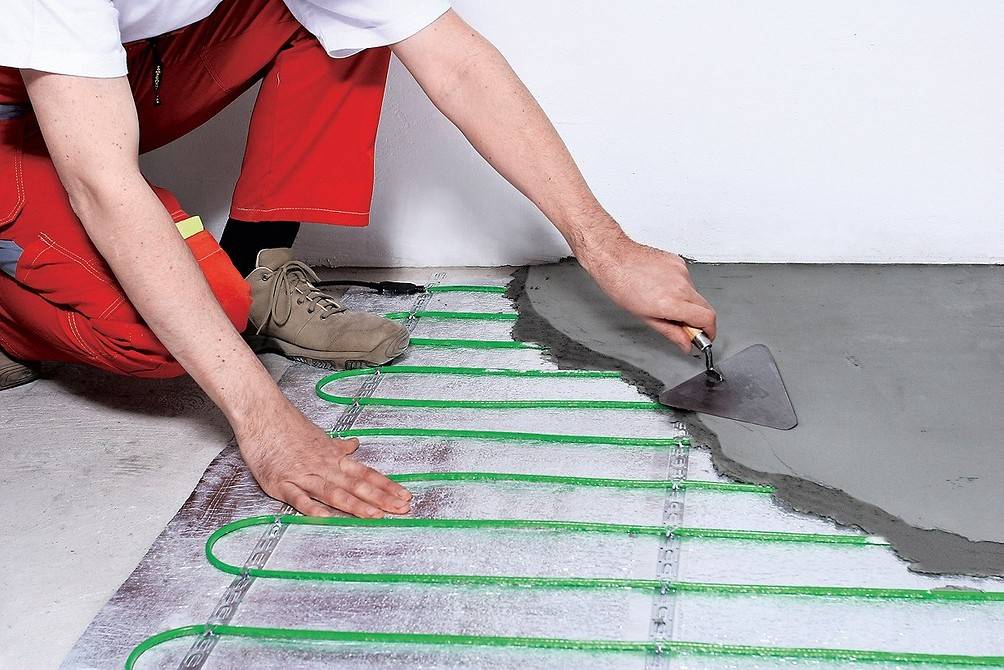

Разворот нагревательного мата при укладке электрического теплого пола под плитку
Монтаж электрического теплого пола под плитку
Заливка стяжки под электрический теплый пол под плитку
Укладка плитки на электрический теплый пол
Устройство заземления и УЗО для теплых электрических полов
обязательно, независимо от места их установки.
Примечание. Что касается установки системы электрический
теплый пол в бане или сауне, то среди пользователей нет единого мнения. Часть
из них утверждает, что при правильном монтаже допустимо устанавливать систему в
любом помещении бани. Часть утверждает, что в мойке установка недопустима. Или
же рекомендуют отключать теплый пол в процесс использования мойки/душа. В любом
случае, это электричество, поэтому эксплуатация во влажной среде крайне опасна.
Выбор нагревательного элемента
Основой системы теплого пола служат нагревательные элементы, представленные в виде матов, кабеля или инфракрасной пленки.
Работы по формированию пола необходимо начать именно с выбора кабеля, который будет обеспечивать наиболее качественный нагрев.

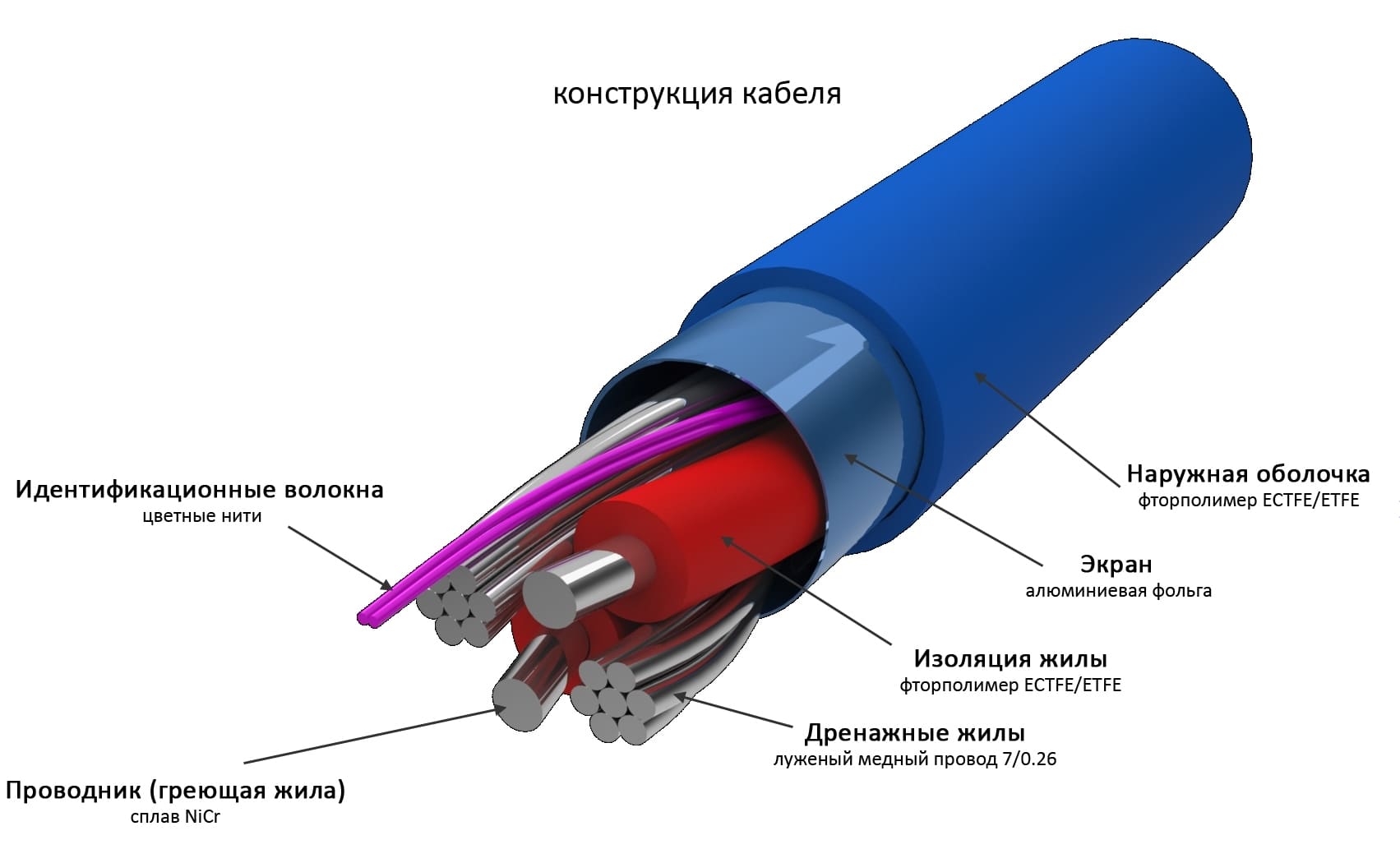

Греющий кабель
Для организации теплого пола подойдут кабели двух типов:
Резистивные.
Выделяют по всей своей длине одинаковое количество тепла, но при перегреве создают риски перегорания. Самый бюджетный вариант – однопроводной резистивный кабель. Двухпроводной стоит чуть дороже, но проще в укладке;
Саморегулирующиеся.
Способны регулировать количество выделяемого тепла в зависимости от температуры собственного нагревания. Цена такого кабеля выше, чем резистивного, но работает он надежнее.
Обе разновидности термокабелей укладываются двумя способами – змейкой и улиткой.
Важно! Из-за риска перегрева резистивный кабель укладывают таким образом, чтобы он огибал крупную бытовую технику, выделяющую тепло

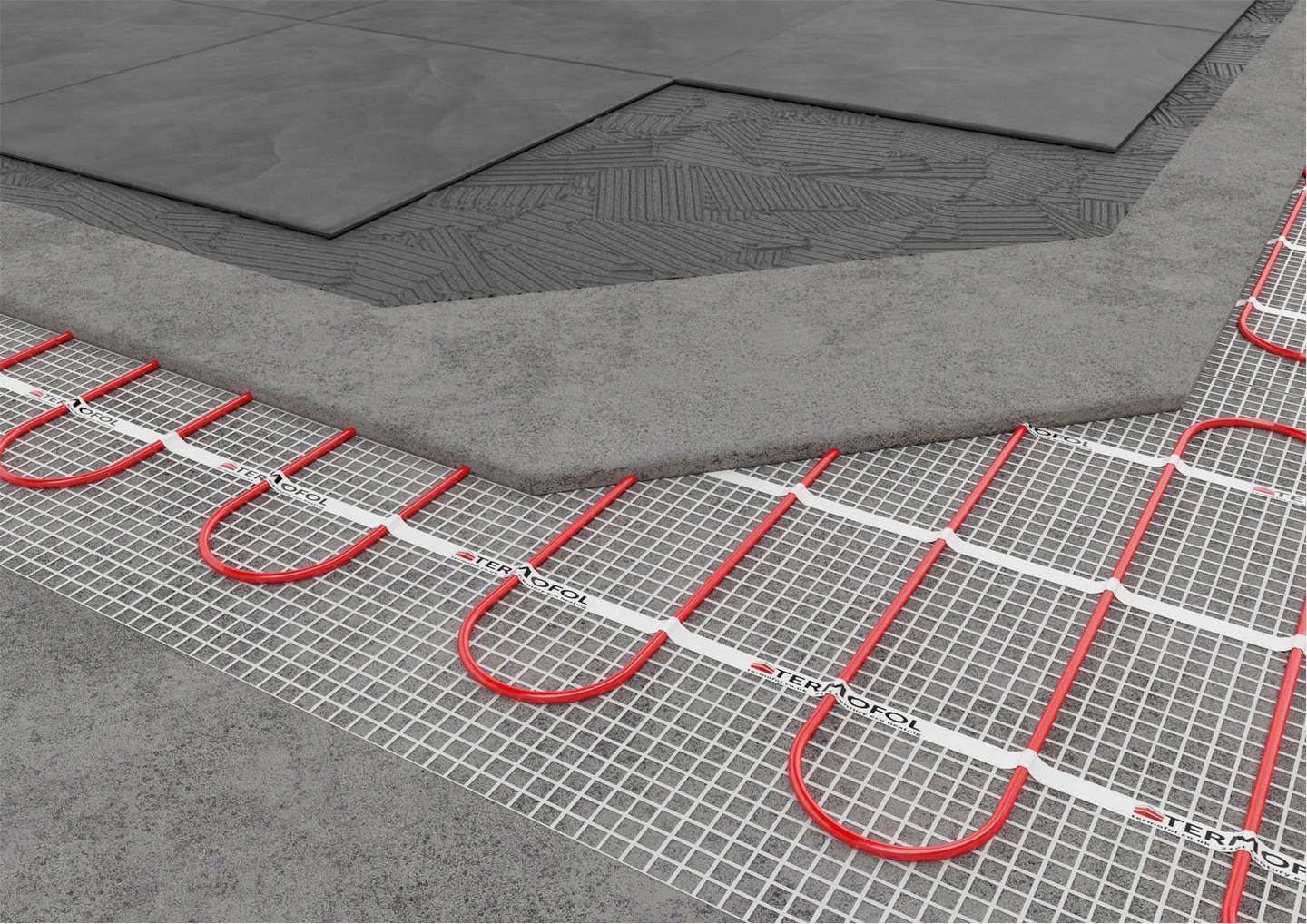

Кабельные маты
Маты представляют собой такие же греющие кабели, но уже уложенные определенным способом на армированную пластиковую сетку. Монтаж матов максимально упрощен – их раскладывают по разработанной схеме прямо на напольное основание, а сверху выполняют облицовку плитки с использованием клея.
Направление укладки принципиального значения не имеет. Маты разрешается раскатывать как вдоль короткой, так и вдоль длинной стены.
Недостаток кабельных матов заключается в их инертности – пол быстро прогревается, но так же быстро остывает. Поэтому термоматы больше подходят как вспомогательный, а не основной источник тепла.
Карбоновые маты
Карбоновая система базируется на использовании инфракрасного излучателя с нагревательным элементом в виде графитово-серебряных стержней. Друг с другом они стыкуются посредством кабеля повышенной защищенности с сердцевиной из многожильного медного провода.
Сверху карбоновые стержни покрыты оболочкой из полиэстера или полиэтилена, а внутри расположена карбоновая паста.
При запитывания мата от электросети паста нагревается и начинает излучать тепло.
Внешне маты из карбона выглядят так же, как и из кабеля, но с меньшим количеством перемычек. Не отличается и технология их укладки. Преимущество системы в том, что кабели подключены к проводнику по параллельной схеме, поэтому при выходе из строя одного элемента остальные продолжают функционировать.
Но практика показывает, что инфракрасные излучатели быстро перегорают в стыковых местах, поэтому многие строители предпочитают карбоновую систему для подогрева пола не использовать.
Инфракрасная пленка

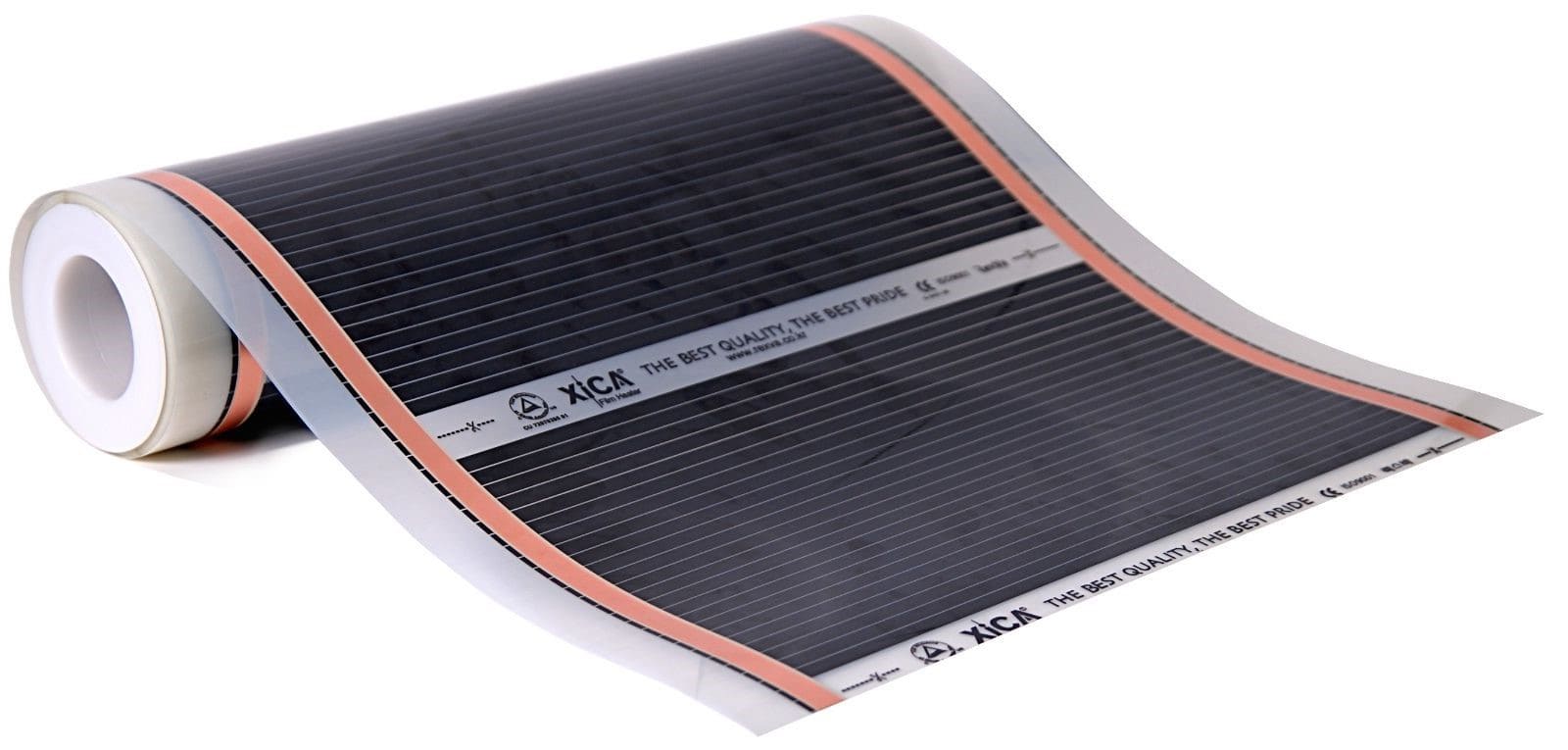

Еще один вариант инфракрасного подогрева – карбоновая пленка, принцип работы которой аналогичен карбоновым матам. Благодаря минимальной толщине система позволяет экономить пространство, обеспечивая качественный подогрев.
Инфракрасную пленку можно укладывать сухим способом на любом этапе ремонтных работ и включать сразу же после монтажа. Но у этого типа нагревательного элемента есть ряд недостатков. Он отделяет уложенную плитку от клеевого основания, что чревато деформацией облицовки.
К тому же в ситуациях, когда для кладки кафеля используется цементный раствор, пленка разъедается и приходит в негодность.
Совет! Пленочный пол больше подходит для укладки под линолеум, паркет или ламинат. Если все-таки необходимо уложить пленку под плитку, лучше выбирать перфорированный материал.
Укладка электрического теплого пола на стяжку
Укладка матов теплого пола на стяжку проходит в пять этапов:
- сначала подготавливается основание;
- затем укладывается слой теплоизоляционного материала;
- поверх него укладываются маты;
- ставится терморегулятор;
- монтируется плитка.
Первым делом надо убрать старое напольное покрытие. Если под ним располагается ровное основание, достаточно очистить его от загрязнений и зашпаклевать трещины и другие углубления.
Электрический пол на стяжку
Но в большинстве случае лучше выровнять основу для укладки теплого пола, выполнив бетонную стяжку. Тщательная подготовка основания — залог долгой службы системы. Если оно будет неровным, постоянные воздействия, которые будут вызывать деформацию матов, могут вывести их из строя.
После этого надо уложить теплоизоляционный материал. При этом нужно сделать отступы от стен в размере 5 см, от отопительных и бытовых приборов — 10 см. С нижней стороны пенофола располагается самоклеящийся слой, поэтому его нужно просто уложить и заклеить стыки между листами материала специальным отражающим скотчем.
Перед тем, как укладывать маты, нужно определить, где будет находиться терморегулятор. Он должен располагаться таким образом, чтобы к нему всегда был обеспечен быстрый и удобный доступ. Укладка матов теплого пола не вызывает больших трудностей.
Стяжка под теплый пол
Греющий кабель в них закреплен таким образом, что витки располагаются на нужном расстоянии друг от друга. Маты нужно аккуратно разрезать на куски, соответствующие размеру комнаты, и располагать их на полу последовательно один за другим. Их крепят с помощью монтажного скотча, предназначенного специально для фиксации систем теплых полов.
Термодатчик надо поместить в гофротрубу и расположить между витками кабеля неподалеку от стены. Такое расположение позволит заменить его в случае поломки с минимальными усилиями. Защита из гофротрубы сведет риск повреждения датчика к минимуму. После установки его нужно соединить кабелем, под который необходимо проштробить канавку, с терморегулятором.
Затем надо проверить работу электрического теплого пола, подав на кабель напряжение и измерив тестером сопротивление. Его величина должна соответствовать значению, указанному в паспорте теплого пола, составленном производителем.
После этого остается только нанести клей и положить на него плитку. Этот процесс ничем не отличается от монтажа такого покрытия на любое другое основание.
Чтобы плитка ложилась ровно, нужно использовать пластиковые крестики. Когда работы будут закончены, швы надо затереть раствором.
Водяной теплый пол
Обычно установка теплого пола под плитку (имеется в виду водяного) производится только в частных домах. В квартирах данную конструкцию собрать можно, и даже подсоединить к системе центрального отопления, но обойдется эта затея очень дорого. Да и не всегда есть возможность это сделать, а тем более, своими руками, если в данном деле вы неспециалист. Плюс, перекрытие многоэтажки – бетонная плита, которую придется не только выравнивать, но и хорошо утеплять, особенно это касается квартир на первом этаже.
Поэтому толщина всего многослойного пирога вместе с теплыми полами и керамической плиткой составит не меньше 10 см. И это минимальный показатель, который скажется на уменьшении высоты потолков, что для городских квартир слишком значительная величина.
Что касается теплоизоляции, то многое будет зависеть от материала, из которого сооружался сам пол. Если это фанера или ДСП, то рекомендуется использовать все тот же фольгированный пенофол. Если это бетонное основание, то можно поверх бетона уложить полистирольные плиты, в которых сделаны канавки для укладки труб водяного теплого пола. Чтобы происходило отражение ИК-излучения не в сторону пола, а вверх, вовнутрь канавок устанавливаются специальные вставки из алюминиевого сплава. Этот вариант называется настильный способ. На сегодняшний день он самый качественный и самый быстрый в проведении работ по установке теплого пола.
Кстати, если пол сделан из фанеры или других древесных плит, настильную технологию также можно применять. Главное – правильно подобрать клеевой состав, с помощью которого плиты пенополистирола будут крепиться на фанеру или другие плитные материалы. Еще совсем недавно этот утеплитель крепился к поверхностями специальными грибовидными саморезами, изготовленными из пластмассы. В принципе, и сегодня их использовать можно, но лучше клей. Проще и быстрее.
После подготовительного этапа можно переходить непосредственно к сборке труб. Это пластиковые трубы, которые соединяются между собой фитингами по технологии сварки. Раскидывают схему сборки змейкой или спиралью, концы которой выводят на стену, и впоследствии соединяют с установленным коллектором. Последний сам соединяется через трубную проводку с котлом отопления.
Перед тем, как уложить стяжку на систему теплого пола, необходимо последний проверить. Обычно производится опрессовка с помощью давления внутри системы, которая должна быть в 1,5 раза больше обычного давления. Здесь два варианта:
- Закачать воду с помощью насоса.
- Закачать воздух с помощью компрессора.
В таком состоянии система отопления должна находиться сутки, в течение которых выявятся дефекты соединений.
Если опрессовка не выявила изъянов, можно переходить к стяжке. Это к вопросу, можно ли класть плитку на трубы. К сожалению, без этого слоя не обойтись, потому что трубы теплого пола имеют минимальный диаметр 20 мм. А это большой размер, который создает большие перепады плоскости, и их придется скрывать. И здесь два варианта:
- В качестве стяжки использовать обычно цементно-песчаный раствор. Экономично, но придется ждать 20-25 дней, чтобы уложенный слой просох.
- Самовыравнивающиеся смеси. Дорого, но сохнет этот материал 10 дней.
И уже после этого этапа можно положить плитку на пол. Технология все та же, как и с электрическим теплым полом. Но перед тем как класть плитку, рекомендуется стяжку обработать грунтовкой, чтобы повысить адгезию поверхности.
Общие требования обустройства теплых полов под плитку
Вне зависимости от типа системы подогрева, к полам с плиточным покрытием выдвигаются одинаковые требования.
Основание
Плитку рекомендуется настилать на цементно-песчаную стяжку, она отлично проводит тепло и надежно защищает систему подогрева от механических повреждений
Но не все системы подогрева положительно реагируют на такие нагрузки, особенно осторожно надо работать с инфракрасными. Их рекомендуется монтировать под легкие покрытия: ламинат, линолеум, паркетная доска
Хотя последний вариант надо считать самым неудачным – паркетная доска при высоких температурах нагрева может потрескаться или отслоиться.
При выборе системы теплого пола нужно учитывать степень нагрузки от стяжки и финишного покрытия
Для облегчения веса в качестве основания можно применять фанеру или плиты ОСП. Есть варианты укладки керамической плитки на такие материалы, но профессиональные строители не рекомендуют ними пользоваться. Намного проще и надежнее выбрать другие, более прочные системы для подогрева напольной плитки.
Стройматериалы
Если во время укладки обыкновенного пола из керамической плитки незначительное отклонение от рекомендованной технологии не оказывают заметного негативного влияния, то с теплыми полами все намного сложнее. Необходимо беспрекословно выполнять рекомендации СНиПа, в противном случае во время эксплуатации возникнут очень неприятные ситуации. Дело в том, что теплые полы периодически нагреваются/остывают, а такие изменения температур вызывают колебания линейных размеров. Керамическая плитка не растягивается и не изгибается, клеевые составы изготавливаются на основе цемента и также непластичны. Для обеспечения устойчивости необходимо пользоваться только качественными материалами, способными гасить колебание поверхностей.
Сейчас в продаже есть много качественных клеевых смесей, специально предназначенных для укладки плитки на теплые полы
Почему теплые полы лучше укладывать под плитку
Если вы научитесь самостоятельно укладывать теплый электрический пол под плитку, вы сэкономите значительные средства при проведении тех или иных ремонтных работ у себя в доме, а также придадите вашему помещению привлекательный внешний вид. Поскольку плитка имеет такие свойства:
- отличный внешний вид;
- практичность;
- хорошие показатели теплопроводимости;
- способность сохранять свой первоначальный внешний вид даже при условиях повышенных температур (в отличие от дерева, которое под воздействием высоких температур деформируется).
Посмотреть наглядно, как выглядит укладка плитки на теплый пол, можете на прилагаемом видео.
Крепление нагревательного мата и кабеля
Когда все вышеуказанные действия выполнены и поверхность полностью готова, можно приступать к правильной укладке полов, а точнее нагревательного элемента. Для кабеля отлично подойдет монтажная лента, к которой и крепится каждый элемент конструкции теплого пола. Если же имеется армирующая сетка, то к ней крепится кабель при помощи специальных хомутов из пластика. Это выполнять очень просто и быстро. Главное, чтобы порядок укладки теплого пола был соблюден. Такие же действия выполняются и при укладке нагревательного мата. Но тут есть свои правила и требования:
- Следует довериться рекомендациям от производителя, чтобы выбрать именно тот вариант, который необходим для конкретного помещения.
- В процессе укладки, а также при разрезании следует внимательно следить за состоянием нагревательного кабеля. Он не должен быть поврежден.
- Если температура в помещении меньше, чем -5 градусов, то лучше повременить с монтажом и укладкой полов.
- Подключение матов к сети лучше доверить специалистам (электрику).
- Терморегулятор позволяет автоматически отключать нагревательные маты от сети. Без него обойтись нельзя.
- Маты не должны растягиваться под усилием. Все эти внешние воздействия приведут к его повреждению.
- Создание заземления кабеля.
Обращать внимание надо на расстояние между витками. Оно должно выдерживаться идентичным на всей площади основания пола в помещении
От исполнителя требуется лишь правильно разложить нагревательные элементы и в дальнейшем подключить их термостату и другим компонентам.
Все параметры сопротивления кабеля, а также правильность подключения должны проверяться после укладки.
Укладывание матов
Монтаж нагревательных матов происходит по всей поверхности пола. В процессе установки часто возникает необходимость разрезать полотно. Это нужно делать максимально аккуратно, чтобы не повредить кабель. Также при развороте полотна или во время обхода любых препятствий необходимо обеспечить расстояние между витками не меньше 5-6 см.
Схема монтажа нагревательных матов
После укладывания матов происходит их финишное закрепление. Это можно сделать при помощи клейкой ленты. Некоторые производители нагревательных матов выпускают их с самоклеящейся поверхностью. В данном случае, чтобы прикрепить конструкцию достаточно снять защитное покрытие и зафиксировать на полу.
Только после этого наверх укладывают слой из плиточного клея. Его толщина должна составлять не больше 2-3 см. После высыхания клея переходят к укладке плитки.
Как уложить инфракрасные маты
Отличительной особенностью матов с карбоновыми стержнями является высокая стоимость и сложность подключения. А их преимущество заключается в том, что они могут укладываться без учета расстановки мебели, так как инфракрасные элементы способны самостоятельно снижать интенсивность нагрева при перегрузках системы.
Схема монтажа инфракрасного мата
На черновое основание необходимо уложить теплоизолирующий материал с металлизированной поверхностью. Далее можно приступать к раскатыванию матов, разрезая их при необходимости между двумя стержнями. При этом разрезать можно только один проводник.
По завершению укладки, с разрезанных проводников снимается изоляция. Далее в ход идут заглушки, надеваемые на проводники, не участвующие в подключении. Соединение остальных осуществляется при помощи контактов, после чего их заводят в терморегулятор.
Подключение кабеля к терморегулятору
После укладки всех секций, питающие жилы в самом конце мата следует заглушить и изолировать. Тут все зависит от вашего кабеля.
Например, если у вас двухжильный, у которого в начале один холодный конец и концевая муфта, то в ней жилы соединяются между собой в самом конце.
А если одножильный нагревательный мат, имеющий два холодных конца с каждой стороны, то здесь уже оба этих конца надо подводить и подключать к терморегулятору.
Третий вариант — независимые секции подключенные от проводов питания проложенных по краям сетки. Тут уже нужно изолировать термотрубкой каждый конец по отдельности, не соединяя их между собой.
Далее приступаете к подключению холодного конца нагревательного мата к терморегулятору. Для этого берете медный силовой кабель КГВВнг. Отмеряете и прокладываете его в соседнее помещение к месту установки терморегулятора.
После чего подключаете его к питающим проводам. Для этого зачищаете жилы, одеваете термоусадку и соединяете концы при помощи соединительной гильзы.
После опрессовки, сдвигаете термоусадку и нагреваете ее строительным феном.
Рекомендуется соединительную гильзу холодного конца размещать в непосредственной близости от концевой муфты. То есть, того места где заканчивается нагревательный кабель.
Если возникнут какие-либо проблемы, а они чаще всего происходят именно в местах соединения, вам достаточно будет вскрыть всего лишь одну плитку и не придется разбирать пару квадратных метров в разных концах комнаты.
Срок службы самого нагревательного кабеля больше 50 лет, поэтому все аварии и проблемы возникают именно в этих гильзовых местах соединения.
фазная жила – Lтп
нулевая жила (синего цвета) – Nтп
