Как подключить магнитный пускатель

Защита силовых цепей от короткого замыкания или «защита от дурака»

Как мы уже знаем, что прежде чем изменить вращение двигателя, его нужно остановить. Но не всегда так получается, так как никто не застрахован от ошибок. И вот представьте ситуацию, когда нет защиты.

Двигатель вращается в левую сторону, пускатель КМ1 в работе и с его выхода все три фазы поступают на обмотки, каждая на свою. Теперь не отключая пускатель КМ1 мы включаем пускатель КМ2. Фазы «В» и «С», которые мы поменяли местами для реверса, встретятся на выходе пускателя КМ1. Произойдет межфазное замыкание между фазами «В» и «С».

А чтобы этого не случилось, в схеме используют нормально-замкнутые контакты пускателей, которые устанавливают перед катушками этих же пускателей, и таким-образом исключается возможность включения одного магнитного пускателя пока не обесточится другой.

Останов двигателя из положения НАЗАД

Для останова повторно нажимаем кнопку СТОП. Цепь питания обмотки пускателя КМ2 размыкается. Якорь возвращается в исходное положение, размыкая силовые контакты КМ2. Двигатель останавливается. Одновременно с этим, вспомогательные контакты КМ2 возвращаются в исходное состояние.

Отпускаем кнопку СТОП, схема готова к следующему пуску.

Особенности включения пускателей в трёхфазные сети

Для подключения в силовую линию 380 Вольт потребуется три магнитных пускателя, управляемых с одного общего пульта. Но этот приём может рассматриваться только теоретически, поскольку трёхфазная сеть управляется посредством особых коммутирующих устройств – «мощных» контакторов.

Схема підключення контактора в линию приводится на размещённом ниже рисунке.


Включение контактора 380 Вольт

Из схемы видно, что для того, чтобы коммутировать (переключать) три «мощные» фазы в линиях 380в, достаточно воспользоваться одним управляющим пультом, рассчитанным на незначительные по величине токи.

Такие пульты могут располагаться отдельно и на некотором удалении от самого пускателя, в месте удобном для запуска оборудования в работу (двигателя станка, например).

В составе такого выносного пульта обязательно должны иметься две кнопки, одна из которых ответственна за старт конечного механизма (электродвигателя), а вторая – за его пуск. Для того чтобы после отпускания пусковой клавиши цепь питания не размыкалась, в схему управления работой пускателя вводится специальный блокирующий контакт, переключающийся одновременно с коммутирующими силовую линию контакторами.


Работа блокирующих цепей

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть

Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже

Обратите внимание, что

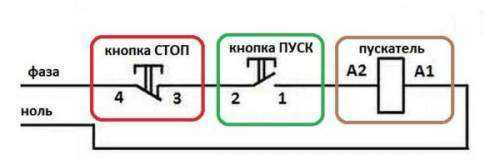

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение трехфазного двигателя к сети 220В

Подключение трехфазного двигателя к однофазной сети так же возможно, как и включение его в трехфазную сеть. Разница будет лишь в способе подключения и в выдаваемой мотором рабочей мощности. Она не сможет превышать 50% от максимального значения, достигаемого при питании от сети 380 Вольт, если соединить обмотки звездой. При подключении методом треугольника можно развить 70% от максимально возможной мощности. Поэтому, если питание подается от сети 220В, имеет смысл подключать электродвигатель только вторым способом.

Схема подсоединения мотора 380 на 220

При питании от 380 на каждую намотку приходится одна фаза. Но при подключении к 220 Вольт к двум обмоткам подключается фазный и нулевой провод, третья остается свободной. Для компенсации отсутствия третьей фазы запуск электродвигателя происходит через конденсатор.

Если запускается в ход маломощный мотор (не более 1500 Вт) без начальной нагрузки, то подключать можно лишь через рабочий конденсатор. От него идут два провода. Первый нужно соединить с нулем, а второй – с 3-ей вершиной треугольника.

При запуске мощного асинхронного двигателя (от 1500 Вт) или при пуске маломощного, но с начальной нагрузкой, подсоединяют его к 220В через рабочий и пусковой конденсаторы. Последний подключается параллельно первому. Он необходим для увеличения пускового момента, поэтому его включение происходит только в момент запуска мотора в ход.

Пусковой конденсатор включают в схему через кнопку, а подача питания в 220В происходит путем перевода специального тумблера в положение «включено», отключение – в состояние «выключено». Вместо тумблера можно воспользоваться кнопкой с двумя позициями. Тогда запуск будет следующим:

  • Питание подается через тумблер или специальную кнопку;
  • Нажимается кнопка пускового конденсатора;
  • Она удерживается до тех пор, пока электродвигатель не разгонится;
  • Кнопка пуска отпускается, отчего ее пружины размыкают цепочку конденсатора.

При включении электродвигателя в сеть 220 Вольт с реверсом для изменения направления вращения вала понадобится еще один тумблер. При смене положения один из выводов рабочего конденсатора будет соединяться то с фазой, то с нулем.

На рисунке выше предусмотрена схема подсоединения двигателя 380 к сети 220 с реверсом с пусковой кнопкой. Она актуальна, если мотор не набирает обороты с отсутствием пускового накопителя (он на рисунке находится справа).

Подбор конденсаторов

Емкость конденсаторов для подключения к 220В необходимо подбирать. В случае с рабочим накопителем это просто. Расчет его емкости происходит по формулам:

  • Соединение треугольником: Ср=4800*I/U.
  • Соединение звездой: Ср=2800*I/U.

Подбор пускового накопителя происходит опытным путем (смотрите видео). Обычно его емкость (Сп) больше в 2-3 раза по сравнению с Ср. Например: есть мотор с током в обмотках 2 ампера. При подсоединении намоток треугольником в сеть 220 Ср будет равен 25 мкФ. Тогда Сп будет варьироваться в диапазоне 50-75 мкФ. Но таких накопителей не найти в магазинах. Поэтому придется купит несколько с номинальной емкостью и соединить их параллельно. 25 мкФ можно получить из 2 по 10 мкФ и 1 по 5.

Если Сп будет меньше требуемого значения, то намотки статора будут перегреваться. Возможно даже плавление изоляционной оболочки. Если Сп будет больше требуемого, то нельзя будет развить достаточную мощность. Поэтому подбор начинайте с минимальной емкости (в примере это 50 мкФ), а затем ищите оптимальное значение путем добавления накопителей номинальной емкости.

Для запитывания двигателя от 220В подойдут накопители от 300В следующих типов:

  • МБГЧ,
  • МБПГ,
  • МБГО,
  • БГТ.

Вы можете узнать все характеристики накопителя (емкость, тип, рабочее напряжение), взглянув на его корпус.

Теперь вы сможете пользоваться трехфазным асинхронным электродвигателем, включая его к сети 220В или 380В в зависимости от того, какая линия проходит рядом. Чтобы лучше понять принцип подсоединения обмоток и фаз с их началами и концами, посмотрите видео.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Магнитный пускатель и магнитный контактор

Отличие между магнитным пускателем и магнитным контактором в том, какую мощность нагрузки могут коммутировать эти устройства.

Магнитный пускатель может быть «1», «2», «3», «4» или «5» величины. Например пускатель второй величины ПМЕ-211 выглядит так:

Названия пускателей расшифровываются следующим образом:

  • Первый знак П — Пускатель;
  • Второй знак М — Магнитный;
  • Третий знак Е, Л, У, А… — это тип или серия пускателя;
  • Четвертый цифровой знак — величина пускателя;
  • Пятый и последующие цифровые знаки — характеристики и разновидности пускателя.

Некоторые характеристики магнитных пускателей можно посмотреть в таблице

Отличия магнитного контактора от пускателя весьма условны. Контактор выполняет ту же роль, что и пускатель. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней.Магнитный контактор имеет немного другой внешний вид:

L1-T1 L2-T2 L3-T3 силовые контакты, к которым подключается силовое трехфазное напряжение (L1-L2-L3) и нагрузка (T1-T2-T3), в нашем случае электродвигатель;

13-14 контакты, блокирующие пусковую кнопку управления двигателем.

Технические характеристики магнитного пускателя ПМЕ-211-УХЛ4В

Основные технические характеристики пускателя приводятся на табличке пускателя либо на верхней крышке.

  • переменное напряжение катушки магнитного пускателя: 220 В, 380 В;
  • номинальное напряжение и ток силовой цепи: при 380 В — 25 А, при 660 В – 14 А;
  • номинальная мощность подключаемого электродвигателя: не более 11 кВт;
  • климатическое исполнение УХЛ4 и износостойкость категории В;
  • крепление корпуса с помощью винтов;
  • установлены 2 замыкающих и 2 размыкающих блокировочных контакта.

Совместно с магнитными пускателями могут использоваться тепловые реле марки РТТ соответствующей величины для защиты силового оборудования от продолжительных перегрузок и от обрыва фаз!

Для изменения вращения ротора электродвигателя используются реверсивные магнитные пускатели, представляющие собой два пускателя одной серии, закрепленных на одном основании, электрически соединенных, имеющих электрические и механические блокировки, предотвращающих одновременное включение обоих пускателей.

На электрических принципиальных схемах магнитные пускатели обозначаются следующим образом:

Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”

Разновидности и типы В зависимости от конструктивных особенностей и выполняемых функций электромагнитные пускатели подразделяются на несколько категорий. Спрашивайте, я на связи!

Схема подключения электродвигателя 380

Речь пойдёт о подключении асинхронного электродвигателя при соединении обмоток звездой или треугольником в сети 380 В.

Для нормальной работы электродвигателя нулевой проводник (N) не нужен, но защитный (PE) обязателен: он служит для защиты потребителя от поражения электрическим током при пробое одной из фаз на корпус.

Питание катушки пускателя осуществляется через фазы L1 и L2. L1 присоединена напрямую, а L2 через кнопку «стоп» — 2, «пуск» — 6, кнопку теплового реле — 4, которые соединены последовательно между собой.

При нажатии кнопки «пуск» — 6, через кнопку 4 теплового реле, напряжение L2 поступает на катушку 5. За этим следует втягивание сердечника и замыкание контактной группы 7 на нагрузку электродвигателя М, вследствие чего подаётся электрический ток, соответствующий напряжению 380 В.

При выключении кнопки «пуск» эта цепь не прерывается, и ток проходит через подвижный блок — 3, который замыкается при втягивании сердечника. В случае аварии срабатывается тепловое реле 1, контакт 4 разрывается и отключается катушка. Возвратные пружины возвращают сердечник в первоначальное положение. С аварийного участка снимается напряжение при размыкании контактной группы.

Запуск мотора с реверсным ходом

Для функционирования отдельного оборудование необходимо, чтобы двигатель мог вращаться как влево, так и вправо.

Схема подключения для такого варианта содержит два МП, кнопочный пост либо отдельные три клавиши — две стартовые «Вперед», «Назад» и «Стоп».

От к.з. силовую цепь защищают контакты нормально замкнутые КМ1.2, КМ2.2.

Подготовку схемы к работе осуществляют следующим образом:

  1. Включают АВ QF1.
  2. На силовые контакты МП КМ1, КМ2 поступают фазы А, В, С.
  3. Фаза, которая снабжает цепь управления (А) через SF1 (автомат защиты сигнальных цепей) и клавишу SB1 «Стоп» подается на контакт 3 (клавиши SB2, SB3), контакт 13НО (МП КМ1, КМ2).

Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Управление реверсом двигателя

Вращение начинается при задействовании клавиши SB2. При этом фаза А через КМ2.2 подается на катушку МП КМ1. Начинается включение пускателя с замыканием нормально разомкнутых контактов и размыканием нормально замкнутых.

Замыкание КМ1.1 провоцирует самоподхват, а за смыканием контактов КМ1 следует подача фаз А, В, С на идентичные контакты обмоток двигателя и он начинает вращение.

Предпринятое действие разъединит цепь, на дроссель КМ1 перестанет подаваться управляющая фаза А, а сердечник с контактами, посредством возвратной пружины, восстановится в исходном положении.

Контакты разъединятся, на двигатель М прекратится подача напряжения. Схема будет пребывать в ждущем режиме.

Запускают ее путем нажатия на кнопку SB3. Фаза А через КМ1.2 поступит на КМ2, МП, сработает и через КМ2.1 окажется на самоподхвате.

Далее, МП посредством контактов КМ2 поменяет фазы местами. В результате двигатель М изменит направление вращения. В это время соединение КМ2.2, находящееся в цепи, питающей МП КМ1, рассоединится, не допуская включения КМ1 пока функционирует КМ2.

Работа силовой схемы

Ответственность за переключение фаз для перенаправления вращения двигателя возложена на силовую схему.

При срабатывании контактов МП КМ1 на первую обмотку поступает фаза А, на вторую обмотку — фаза В, а на третью — фаза С. При этом мотор вращается влево.

Когда срабатывает КМ2, передислоцируются фазы В и С. Первая попадает на третью обмотку, вторая — на вторую. Изменений по фазе А не происходит. Двигатель начнет вращаться вправо.

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели.

Они подключаются через контакторы или магнитные пускатели.

Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания.

Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте.

При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Подключение контактора iEK КМИ23210

Подключение контактора iEK КМИ23210 — я правильно понимаю, что А1-А2 это фаза, а13 но-14н0- это ноль ? Непонятно, почему маркировка «но», ведь по идее управление идет по фазе, а ноль д.б. всегда замкнут И еще — если контактор трехфазный, а я буду подсоединять однофазную нагрузку, означает ли это что можно реально подсоединить трехкратную нагрузку по сравнению с номиналом ?

Всё не так. А1-A2 (катушка) подключение фазы и ноля. A13НО-A12НО Нормально Открытый допконтакт

Силовые контакты обозначены 1L1-2T1 3L2-4T2 3L3-6T3. p.s. сбоку нарисована схема контактора

Что-то Вы накрутили .

Вообще-то, маркировка «А1-А2» — это клеммы катушки контактора. К ним подводится оперативное питание 1НО+1НЗ — это клеммы блок контактов и используются в схеме управления или автоматики, где применяется контактор Силовые клеммы, если не ошибаюсь, обозначаются буквой «L» и маркируются — с одной стороны контактора в «комплекте» с нечетными цифрами и с другой стороны — четными.

Нет не означает.

Это мое мнение и его не навязываю

т.е. он по сути как три основных контакта ?

за картинку спасибо а зачем ноль через контактор пропускать ?

можете по-подробнее обосновать ? если ноль не разрывать — то есть три (а может четыре — см. выше) замыкаемых контакта.

Так не делается. Запараллелить контакты можно, но при этом номинальный ток одного контакта должен быть больше или равен номинальному току в цепи питания нагрузки. Иначе при неконтакте в одном или нескольких полюсах возможна авария.

Технически, т.е. замкнуться/разомкнуться — они похожи. Во всем же остальном — разные. А это,

  • по назначению контактных групп
  • по коммутационной возможности;
  • по величине воздушного зазора между подвижными и неподвижными контактами
  • по возможной установке дугогасительных камер (силовые контактны) и т.д.

Вам уже ответили:

Это мое мнение и его не навязываю

Цепи управления и сигнализации. Там нет толкового дугогашения, контакты более хлипкие, так как типовой ток вторички не более 5А. По русски — контакты сообщить на БЩУ что мол, что контактор не включен и его цепи разомкнуты или включить ламочку на щите. Такую неонку. Или кому то заблокировать цепи управления. Да еще 1000100101 применений.

а при подключении трехфазной нагрузки разве результат будет не тем же ?

Каким таким-же? При подключении движка, например, в цепь включается тепловое реле, которое срабатывает при пропадании одной фазы и обесточивает катушку контактора.

а в отсутствие теплового реле ? ведь оно не обязательно для применения с контактором, т.е. он д.б. безопасным при разных видах подключений

Оно обязательно при питании трехфазной нагрузки, там, где вылет фазы может привести к порче оборудования. Можете не спорить. Уже четко сказали — параллелить контакты и суммировать их ток нельзя. Хотя вы лично — подключайте как хотите.

он долж0н обеспечивать частые и многократные коммутации нагрузки, требующей 3-х фазной сети, ане некие » разные виды подключений«.

ну не хотите «тепловуху» — берите пускатель с катушкой на 380v. Это уже защита по 2-м фазам. На 3-ю навешиваете промреле (его катушку), через контакты которого запускаете транзитом любую фазу из двух первых. Недостатки : реле тоже может «залипнуть», и оно — постоянно включено. Можете на основе «искусственной нулевой точки» через кондёры защиту городить: при пропадании одной из фаз в ней появляется напряжение, включающее промреле, которое рвёт оперативную фазу катушки контактора. Недостатки — вероятны ложные срабатывания. Тахометрический контроль. реле контроля фаз, что есть по-сути «токовая защита». А «тепловуха» ?

не обязательна. Обязательно наличие защиты вообще .

Подключение пускателей закрытого исполнения

Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.

Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.

Величины электромагнитных аппаратов

Для надежной и бесперебойной работы электродвигателей требуется, чтобы схема подключения управления содержала пускатель с соответствующими характеристиками. По току нагрузки существует восемь величин малогабаритных контакторов.

Их различают в таком порядке:

  • нулевая линейка содержит пускатели, рассчитанные на ток нагрузки до 6,3А;
  • первая величина – у электромагнитных аппаратов, имеющих силовые контакты до 10А;
  • под второй величиной надо понимать, что пускатель способен эксплуатироваться в схемах, где Iнагр=25А;
  • третью позицию занимают малогабаритные пускатели для электрических агрегатов с Iнагр=40А;
  • четвертую ступень занимают пускатели, способные коммутировать ток до 63А;
  • пятая величина – у пускателей для токов до 100А;
  • на шестой ступени находятся малогабаритные контакторы для схем с током нагрузки до 160А;
  • на седьмой позиции находятся аппараты, рассчитанные на ток до 250А.

При расчете величины принято считать по умолчанию, что магнитный контактор работает на напряжении 380 В, а также имеет по параметрам рабочий режим АС-3.

Виды контакторов и области применения

Такие приборы различаются в зависимости от типа разрыва связи на сдвоенные модели, которые отличаются повышенной безопасностью эксплуатации, и одинарные аналоги, использующиеся для гидроэлектростанций, железнодорожных вагонов, а также индукционных печей. Исходя из типа управления, коммутирующие устройства подразделяются на модели с ручным или дистанционным управлением.

В зависимости от типа монтажа различают бескорпусные и корпусные контакторы. В зависимости от рода электрического тока различают модели постоянного и переменного напряжения. Также данные механизмы классифицируют по количеству полюсов, номинальному току и напряжению, а также рабочей частоте.

Для всех, кто не понимает, зачем ставить контактор, рекомендуется представить, насколько трудно было бы людям обходиться без таких аппаратов. Благодаря подобным изобретениям опасность замыкания и возгорания на производствах минимальна. Поскольку данные двухпозиционные приборы контролируют подачу тока в определенных цепях, область их применения достаточно широка:

  • автоматизация систем освещения;
  • бытовые сферы и общественный транспорт (трамваи, троллейбусы, электровозы, лифты);
  • промышленное производство;
  • автомобильные системы;
  • организация работы различных систем и оборудования (теплые полы, вентиляторы, отопительные насосы, компрессоры и т.п.);
  • оперативное переключение нагрузки на разных объектах.

Обычный модульный контактор

С помощью обычного модульного контактора организуется дистанционное управление электрическими потребителями посредством радио или Wi-Fi-канала связи. Система умного дома способна учитывать множество задаваемых параметров.

Например, через «умный» термометр возможно организовать управление электрическими обогревателями без участия человека. При снижении температуры воздуха в помещении термометр выдаст контактору команду на включение розетки, к которой подключен обогреватель. При достижении заданной температуры розетка автоматически обесточится. При этом контактор будет установлен в электрическом щите, то есть внешне такая система ничем не отличается от обычной.

При необходимости, через дистанционный контактор подключается газовый котел. Это позволит сэкономить средства, ведь газовый котел с GSM-управлением стоит гораздо дороже обычного. При необходимости контактор можно включить из любой географической точки, газовый котёл начнёт работать, а к приезду хозяина дом хорошо прогреется.

Перед другими моделями модульный контактор имеет ряд преимуществ:

  • Бесшумность. Коммутация происходит посредством небольшого реле, издающего тихий щелчок. Более дорогие модели оснащены твердотельными реле, вовсе не издающими звуков.
  • Простой монтаж. Большинство контакторов возможно закрепить на din-рейке, которой оснащены все электрические щиты.
  • Высокая универсальность. В продаже имеются контакторы с любым номинальным током, напряжением и количеством контактов. Некоторые из них имеют диодный мост, что позволяет подключить к контактору потребители постоянного тока.
  • Высокая надежность. Контакторы имеют большой запас прочности, а многие модели оснащены системами гашения помех, защищая дорогостоящее оборудование, подключенное к нему.

Электромагнитный контактор

Простой электромагнитный контактор отличается от модульного способом коммутации, а именно – имеет электромагнитную катушку. Для организации питания потребителей используются блок-контакты. При включении контактора все контакты срабатывают одновременно.

Применение таких контакторов целесообразно для коммутации мощных или трехфазных электропотребителей: водяных насосов, токарного станка в мастерской и так далее.

Электромагнитный контактор также может быть установлен в домовом электрическом щите и управляться дистанционно, либо посредством сигналов от различных реле.

Наиболее часто такие контакторы можно встретить в системе водоснабжения с гидроаккумулятором. Блок-контакты настраиваются на нормально замкнутое состояние, при включении контактора скважинный насос подает воду в гидроаккумулятор. При достижении необходимого давления внутри гидроаккумулятора реле давления подает команду на отключение контактора. Процесс повторяется по мере расходования воды жильцами дома.

В зависимости от мощности, при отключении потребителя может наблюдаться искрение контактов, что пагубно влияет на их срок службы. Электромагнитный контакторы комплектуются дугогасительными камерами, благодаря чему становится возможным отключение потребителей под нагрузкой без риска образования высокотемпературной электрической дуги.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя

При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т.д., работающие от сети 220 V.

Как подключить магнитный пускатель. Схема подключения.

Watch this video on YouTube

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
