Натуральная керамическая черепица: быстрый монтаж обрешетки, стропил и покрытия своими руками

Кстати, о расходе…

Расход черепицы зависит еще и от ее формы. Самый экономичный вариант – современная пазовая черепица. Надежная замковая система позволяет сделать площадь зоны пересечения двух соседних черепиц минимальной. Любая стилизация под старину будет более затратной.

Укладка плоской черепицы, имитирующей самую древнюю ее форму, предполагает защиту стыков с помощью второго слоя плиток. Это сразу увеличивает расход материала. Если проанализировать другую историческую форму черепицы «монах-монашка», то станет очевидным, что три рядовых черепицы, две нижних и одна верхняя, закрывают на скате площадь, равную площади всего лишь двух элементов, что тоже довольно неэкономно!

Узлы монтажа кровли из цементно-песчаной черепицы

Технология монтажа цементно-песчаной черепицы несколько упрощается тем, что для всех узлов существуют свои фасонные элементы. Даже краевые плитки подрезать, как правило, не нужно, так как существует половинчатая черепица.

Узловые элементы:

  1. Монтаж горизонтального ряда завершается установкой фронтонного элемента с загнутом концом;
  2. Поверх конькового бруса укладывают пластиковый уплотнитель, далее устанавливают конек полукруглой формы. Фиксация саморезами, специальными зажимами-кляймерами для коньковой черепицы.
  3. Стык хребтов вальм с коньком обрабатывают специальным вальмовым элементом, изогнутым со всех сторон. Сами хребты закрывают коньковыми элементами.
  4. Крепление желобков в ендове осуществляется скобками для ендовы из комплекта материала.
  5. В ендовах, на примыканиях к стенам, трубам, окнам устанавливают вентиляционную черепицу.

Существуют и другие виды черепицы на разные случаи жизни:

  • для проводки под покрытием коммуникаций;
  • для монтажа оградительных решеток;
  • снегозадержатели и т.д.

В заключение напомню: цементно-песчаная черепица – материал хрупкий и тяжелый. Процесс укладки трудоемкий, требует большой аккуратности.

СТМ-Строй занимается монтажом крыш не первый десяток лет. Мы досконально знаем технологию кровельных работ из цементно-песчаной черепицы. Если вы доверите нам вашу кровлю, мы выполним укладку быстро, качественно, недорого и с гарантией.

Особенности вентиляции при изготовлении крыши из цементно-песчаной черепицы

Устройство вентиляции зависит от формы и особенностей крыши:

  • двухскатная щипцовая с холодным чердаком проветривается через торцевые вентиляционные окна;
  • при монтаже теплоизоляции возле конька оставляют холодный треугольник полметра высотой. В этом случае воздухообмен происходит через отверстия непосредственно между коньком и фронтоном;
  • для крыш, на которых устроить вентиляцию таким образом невозможно (например, четырехскатных) используется специальная разновидность черепицы – вентиляционная. Ее устанавливают на карнизах, примыканиях к печным трубам, мансардным окнам. На двухскатных крышах этим элементом обрабатывают ендовы. Иногда ставят на коньке, но для вентилируемого конька это необязательно.

Текстуры

Франкфурт

Темно-коричневый

СкачатьСмотреть

Красный

СкачатьСмотреть

Серый

СкачатьСмотреть

Вишня

СкачатьСмотреть

Зеленый

СкачатьСмотреть

Коричневый

СкачатьСмотреть

Черный

СкачатьСмотреть

Магма

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Таунус

Ангоб графит

СкачатьСмотреть

Антик темно-коричневый

СкачатьСмотреть

Красный

СкачатьСмотреть

Темно-коричневый

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Ревива

Антик

СкачатьСмотреть

Красный

СкачатьСмотреть

Черный

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Эво

Вишня

СкачатьСмотреть

Графит

СкачатьСмотреть

Коричневый

СкачатьСмотреть

Красный

СкачатьСмотреть

Черный

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Рубин 13V

Ангоб антрацит

СкачатьСмотреть

Ангоб медный

СкачатьСмотреть

Ангоб темно-коричневый

СкачатьСмотреть

Глазурь глубокий черный

СкачатьСмотреть

Глазурь каштан

СкачатьСмотреть

Глазурь королевский серый

СкачатьСмотреть

Глазурь красная осень

СкачатьСмотреть

Глазурь красный бук

СкачатьСмотреть

Глазурь тик

СкачатьСмотреть

Натуральный красный

СкачатьСмотреть

Топ-глазурь зеленая ель

СкачатьСмотреть

Топ-глазурь синий бриллиант

СкачатьСмотреть

Топ-глазурь черный бриллиант

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Рубин 11V

Ангоб антрацит

СкачатьСмотреть

Ангоб графит

СкачатьСмотреть

Ангоб красная лава

СкачатьСмотреть

Ангоб медный

СкачатьСмотреть

Ангоб темно-коричневый

СкачатьСмотреть

Глазурь глубокий черный

СкачатьСмотреть

Глазурь каштан

СкачатьСмотреть

Глазурь красный бук

СкачатьСмотреть

Натуральный красный
Смотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Рубин 9V

Ангоб антрацит

СкачатьСмотреть

Ангоб красная лава

СкачатьСмотреть

Ангоб медный

СкачатьСмотреть

Ангоб темно-коричневый

СкачатьСмотреть

Ангоб черный вулкан

СкачатьСмотреть

Глазурь глубокий черный

СкачатьСмотреть

Глазурь каштан

СкачатьСмотреть

Глазурь королевский серый

СкачатьСмотреть

Глазурь тик

СкачатьСмотреть

Натуральный красный

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Турмалин

Ангоб антрацит

СкачатьСмотреть

Ангоб медный

СкачатьСмотреть

Ангоб серая галька

СкачатьСмотреть

Глазурь глубокий черный

СкачатьСмотреть

Глазурь каштан

СкачатьСмотреть

Глазурь кедр

СкачатьСмотреть

Натуральный красный

СкачатьСмотреть

Вы можете скачать все текстуры текущей колекции

Скачать

Основной конек

На основном коньке рассчитывается высота конькового бруска. Его верхний край должен быть на 1 см ниже внутренней поверхности коньковой черепицы, это нужно для того, чтобы она опиралась на волны рядовой черепицы.

Для вычисления оптимальной высоты укладываются две коньковые черепицы поверх рядовой и замеряется расстояние между их внутренней поверхностью и линейкой, уложенной по верхушкам рядовых черепиц.

По обе стороны конька на контробрешетках или обрешетках размечается положение кронштейнов конькового бруска с шагом 60 см.

Сначала на коньке на рассчитанной высоте крепятся крайние кронштейны. По натянутому шнуру устанавливаются промежуточные кронштейны, на которые крепится коньковый брус.

По всей длине конька раскатывается рулон Фигаролл+ и крепится описанным ранее способом. Лоскуты подрезанного Фигаролл+ плотно закрывают торец конькового бруса и закрепляются степлером.

На торце конькового бруска устанавливается и закрепляется шурупами торцевой коньковый элемент, который обеспечивает вентиляцию подкровельного пространства.

Сборка конька завершается установкой коньковых черепиц. Над торцевым элементом к бруску крепится первый коньковый зажим, в него устанавливается первая коньковая черепица и крепится следующим зажимом при помощи шурупа. Коньковый зажим фиксируется к бруску двумя шурупами. Черепицы укладываются с тем расчетом, чтобы они закрыли весь конек без подрезки крайних элементов.

Монтаж водослива

Наибольшая площадь проекции крыши, с которой может отводится вода через один водосток, не должна превышать 150 квадратных метров. Сток воды должен быть направлен от ендов к фронтонным свесам.

Водосточная система любой конфигурации собирается из типовых элементов.

Вдоль карнизного свеса крепления желоба устанавливаются с шагом не более 70 см. Уклон водосточного желоба должен быть не менее 3 мм на каждые погонный метр. Исходя из этого, крепления желоба размещаются и нумеруются.

Ближайшая к стене кромка желоба должна быть выше дальней кромки на 1см.

Будущий наклон желоба регулируется сгибанием его крепления под заданным углом. Эта операция выполняется с помощью кронштейногиба. На карнизном свесе фиксируется шурупами первое и последнее крепление, затем с помощью двух шнуров выставляются промежуточные крепления желоба с заданным шагом.

На смонтированное крепление устанавливается предварительно собранный водосточный желоб. В тех местах, где предполагается установка водосточной трубы, на водосточный желоб надевается сток желоба и вырезается отверстие соответствующего диаметра.

К стене здания крепится хомут водосточной трубы и собирается сама труба с необходимыми коленами и соединительными элементами.

Торцы водосточного желоба на фронтонах закрываются универсальным наконечником-заглушкой. Чтобы желоб не мешал установке нижней фронтонной черепицы, её следует заранее примерить на фронтальном свесе и при необходимости укоротить желоб.

Для соединения прямых участков желоба под хребтами вальмовой кровли и под ендовой, используются наружные и внутренние угольники. Прямые элементы желоба соединяются стыковочным элементом и закрываются внутренней скобкой.

С помощью кляммеров, которые крепятся к дополнительной обрешетке, устанавливается пластиковый фартук свеса. Свободной стороной он цепляется за желоб и предотвращает попадание воды на стену и конструкции кровли.

Правила монтажа крыши из цементно-песчаной черепицы

Как и у других кровель, есть свои тонкости у цементно-песчаной черепицы:

Устройство кровли из цементно-песчаной черепицы возможно при уклоне ската от 30 градусов, пазово-желобковой разновидности – от 22

При выборе материала обращайте внимание на рекомендации производителя: нижний предел крутизны у разных моделей различен. Есть виды, предназначенные для кровель крутизной меньше 22 и больше 60 градусов.
Для укладки потребуется усиленная стропильная система

Сечение стропил, шаг стропильных ног определяют в зависимости от уклона крыши. При крутизне ската от 22 градусов стропила ставят с шагом от 0,6 до 0,9 метра, сечение бруса – не меньше 5 на 15 см.
Строение кровельного пирога такое же, как у других крыш: пароизоляция – утеплитель – гидроизоляция.
При уклоне менее 16 градусов под черепицу кладут сплошную обрешетку из шпунтованных либо обрезных досок, водостойкой фанеры, ОСБ. Гидроизоляцию выполняют битумно-полимерными либо полимерными материалами.
Хранить купленную плитку следует на открытом воздухе, в защищенном от дождя месте, либо укрывать полиэтиленом.
Во избежание повреждения обрешетки не следует складировать на крыше стопки больше чем по 6 плиток.
Для резки используют 2-киловаттную болгарку с алмазным диском 23 см для тяжелого бетона.

Разметка и укладка черепицы на скатах

На фронтонный свес примеряется боковая черепица, которая должна лежать с зазором в 1 см от лобовой доски. Опорный шип, упирающийся в лобовую доску, нужно сбить молотком.

На обрешетке отмечается левый край боковой черепицы и влево от нее размечается положение будущих столбцов через 90 см из расчета 30 см на столбец. С помощью шнура эта разметка наносится на обрешетки по всей высоте ската.

Свободно выкладывается нижний первый ряд черепицы. Положение каждой третьей черепицы равняется по нанесённым ранее отметкам. Каждая черепица нижнего ряда закрепляется одним саморезом через просверленные в гребне волны отверстия.

Далее выкладывается столбец боковой черепицы по предварительно отмеченной вертикальной линии. Каждая черепица крепится в верхней части двумя шурупами. Дальнейшая раскладка черепицы на скате проводится справа налево и снизу вверх по нанесённой на обрешетку вертикальной разметке.

Обрешётка керамической черепицы

Для того, чтобы укладка керамической черепицы произошла без дефектов и крепко держалась на своем месте, требуется как следует произвести монтаж обрешётки.

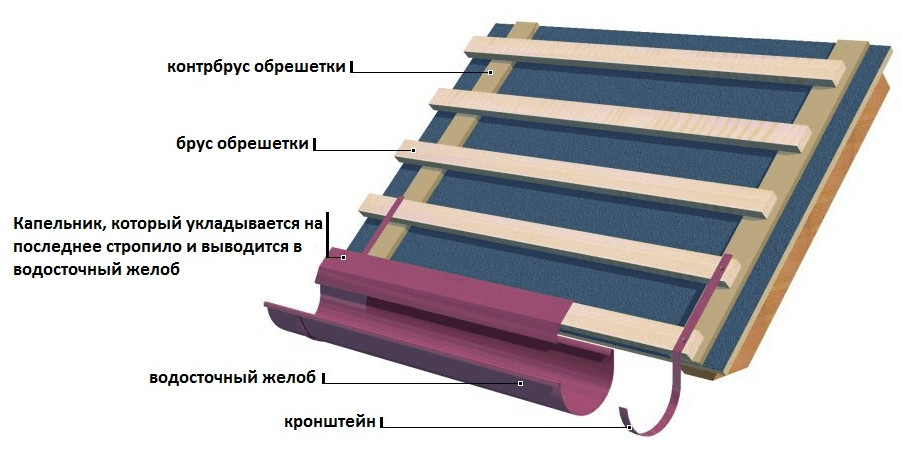

рис.№3  Обрешетка для керамической черепицы

Обрешетка керамической черепицы выполняется по такому принципу и порядку:

  1. Опорный брус набивается по капельнику для крайней линии черепицы. Промежуток для вентиляции под карнизом закрывают перфорированной сеткой для того что бы под крышей птицы не смогли свить гнезда.
  2. После крепим еще один брус выше опорного так, чтобы первый ряд черепицы нависал на 1/3. Для этого требуется знать точный размер черепицы, а ещё лучше прикласть черепицу и отметить точки установки второго бруса и прикрепляем его.
  3. Далее устанавливаем такую же поперечину сверху крыши на 3 сантиметра ниже от перекреста контробрешётки и конька крыши.
  4. Обрешётка служит опорой для крепления керамической черепицы. Именно поэтому необходимо точно рассчитать расстояние, на котором будут крепиться брусы. Требуется замерить дистанцию от крайних брусов (верхнего и нижнего) и разделить на полезную площадь одной черепицы. Это даст нам число требуемых опор. Крепим их с шагом равному длине одной плитки.
  5. Что бы опоры были установлены на необходимом расстоянии, в начале устанавливаем маяки, и лишь проверив себя еще раз крепим брус.
  6. Прикрепленные опоры равняем по краю крыши, так что бы они не выходили более чем на 30 сантиметров от крайнего стропила.
  7. Под обрешётку крепиться брус конробрешётки, а под него подворачивают конец мембраны степлером.
  8. По брусу с мембраной набивается карнизная доска, а остатки мембраны отрезаются.

Важно помнить, что бы брус был прикреплен ровно, следует пользоваться уровнем. рис.№4 Монтаж обрешетки для керамической черепицы

рис.№4 Монтаж обрешетки для керамической черепицы

Монтаж диагональной контробрешетки в ендове

По обе стороны ендовы к стропильным ногам прибиваются бруски диагональной контробрешетки. Нижние торцы брусков должны быть запилены заподлицо с карнизным свесом. Поверх контробрешетки вдоль ендовы раскладывается полотно диффузионной мембраны надписью и лицевой поверхностью вверх. Уложенная в ендове диффузионная мембрана подрезается по краю карнизного свеса с запасом не менее 15 см. Далее мембрана укладывается на основном скате, начиная с правого нижнего угла.

Рулон мембраны раскатывается поверх стропильных ног и крепится к ним с помощью степлера. Мембрана выравнивается по капельнику на карнизном свесе и фиксируется с помощью двухстороннего скотча. При укладке нужно оставить запас, достаточный для устройства фронтонного свеса.

Ошибки при монтаже черепицы. Какие могут быть и как их избежать

Немного об истории

Прародителем современной черепицы можно считать плоскую плитку, которой облицовывали крыши первых жилищ древние строители. Такое покрытие требовало сплошного основания, стыки нуждались в дополнительной герметизации, поэтому со временем инженерная мысль пришла к новому решению. По легенде, человек, занимавшийся формованием плиток, положил сформованную, но не обожженную плитку себе на колени и о чем-то задумался, причем настолько глубоко, что пластичная плитка успела приобрести форму желоба. Эта форма сохранилась и после обжига, в итоге родилась новая технология укладки – стык двух нижних черепиц, уложенных выпусклостями вниз, был защищен одной верхней черепицей, размещенной выпуклостью вверх. Такой способ укладки получил название «монах-монашка». Он обеспечивал более надежную защиту подкровельного пространства от проникновения влаги, да и выглядело покрытие, в результате, гораздо более нарядно. Заметим, что верхние и нижние элементы различались по форме очень незначительно, или же не различались вовсе.

Совсем другое дело – римская черепица. Это первый вид покрытия, где нижние элементы заметно отличались от верхних. Нижний ряд образуют модернизированные плоские плитки, которые приобрели с обеих сторон бортики, а их стыки защищены верхними довольно узкими элементами в форме желоба. Несмотря на то, что сегодняшняя пазовая черепица заметно отличается по форме от римской, родоначальницей всего семейства следует считать именно ее. Подобно тому, как современные материки оторвались от огромного древнего континента, так и черепичное покрытие со временем стало делиться на отдельные элементы. Верхний закрывающий элемент потерял свою самостоятельность и стал частью одного из нижних. Эта часть сейчас называется замковой.

Черепица плоской и волнообразной формы по-прежнему выпускается различными производителями, в том числе и компанией Braas, для тех клиентов, кто ценит традиции и уважительно относится к истории.

Сертификаты

Минеральная черепица

Отказное письмо в обязательной сертификации продукции

СкачатьСмотреть

Сертификат соответствия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний цементно-песчаной черепицы БРААС производство БРААС-ДСК1 г.Краснодар

СкачатьСмотреть

Протокол лабораторных радиологических испытаний импортной минеральной (цементно-песчаной) черепицы

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Венгрия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Германия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Польша

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Россия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Финляндия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний минеральной (цементно-песчаной) черепицы БРААС Чехия

СкачатьСмотреть

Сертификат пожарной безопасности цементно-песчаной черепицы БРААС

СкачатьСмотреть

Керамическая черепица

Протокол лабораторных радиологических испытаний керамической черепицы BRAAS Германия

СкачатьСмотреть

Протокол лабораторных радиологических испытаний керамической черепицы БРААС Франция

СкачатьСмотреть

Отказное письмо в обязательной сертификации продукции

СкачатьСмотреть

Технология укладки цементно-песчаной черепицы

Порядок монтажа цементно-песчаной черепицы:

1. Уложить гидроизоляцию. Пленку кладут на стропила горизонтально с нахлестом соседних полос 15-20 см. Фиксируют толевыми гвоздями-зонтиками 25 мм, скобами и/или деревянными рейками с шагом 20 см. Рекомендуемое провисание пленки – 2-3 см, расстояние до утеплителя – не меньше 5 сантиметров.

2. Установить контробрешетку вдоль стропил для обеспечения вентзазора.

3. Шаговую обрешетку выполняют из брусков 3 на 5 см. Шаг зависит от размера плиток (от 32 до 39 см).

4. К нижней рейке обрешетки крепят дополнительную планку подходящей толщины, чтобы нижний ряд плитки был в одной плоскости с остальными.

5. Устанавливают по инструкции производителя фартук карнизного свеса, капельник и элементы вентиляции карниза.

6. Оборудуют ендовный узел, укладывают ленту ендовы.

7. Черепицу укладывают рядами вдоль ската либо по всему периметру (если крыша четырехскатная). Начинают обычно с нижнего правого края ската (на вальмах – от середины карниза вальмы). Следующий ряд кладут в шахматном порядке по отношению к предыдущему. Нижний край плитки слегка спускают за обрешетку для защиты подкровельного пространства от дождя.

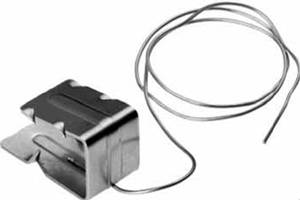

8. В штатных условиях рядовые плитки соединяют пазовыми замками, дополнительный крепеж не требуется. При уклоне больше 45 градусов, а также в местности с сильными ветрами используется дополнительное крепление саморезами.

9. Нижний ряд всегда крепится саморезами либо оцинкованными гвоздями по две штуки на плитку, дополнительно – противоветровыми кляймерами. Для крепежных деталей следует просверлить отверстия заранее: забивать гвозди нельзя, т.к. материал хрупкий.

10. Противоветровые зажимы следует устанавливать также на фронтонах, в ендовах и на примыканиях. Примыкающие к узлам плитки тоже крепят дополнительно, каждую третью (при сильных ветрах – каждую вторую).

11. Верхний (приконьковый) ряд укладывают, оставляя небольшой зазор для вентиляции.

Не только керамика!

Для качественного монтажа покрытия из натуральной черепицы используется еще несколько видов материалов и приспособлений.

Например, в ендове размещают специальный желоб из гофрированного алюминия. Гофры расположены перпендикулярно ендове, что немного замедляет сход воды с крыши и препятствует ее разгону и перехлесту в водосточном желобе. Поролоновые полосы вдоль желоба защищают черепичное покрытие от проникновения воды.

Разнообразные примыкания оформляются с помощью фирменной ленты WAKAFLEX. Она незаменима для обеспечения герметичности вентвыходов, примыкания каминных труб, а также стен и парапетов.

Также в ассортименте BRAAS имеется целый арсенал средств для качественной герметизации стыков подкровельных пленок.

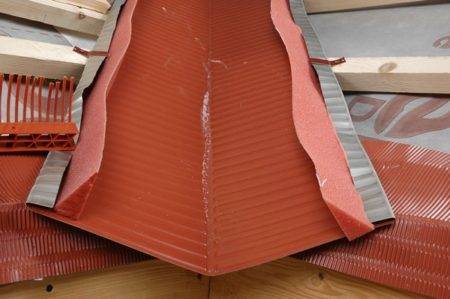

Гидроизоляция ендовы

В таких местах на крыше необходимо монтировать усиленную обрешётку так как на них влияет большая снеговая нагрузка.

Укладка цементно-песчаной черепицы предполагает монтаж желоба ендовы в направлении от низа к верху. Крепят его вверху двумя саморезами, последующий желоб крепится в нахлест 10 сантиметров верхний на нижний и снова крепится двумя саморезами и так до самого верха. С двух сторон желоб крепят особыми скобами на расстоянии 20-30 сантииетров друг от друга, а стыки проклеивают специальной лентой для герметизаций и проходятся по ним орликом. Для защиты от выли и мусора с обеих сторон желобка клеиться специализированная поролоновая прокладка с водоотталкивающей пропиткой.

Различия в монтаже керамической и минеральной черепицы

  • Волновая керамическая черепица не бывает половинчатой, ведь она, в отличие от минеральной – в основном, одноволновая, разделить ее на две симметричных половины невозможно.
  • Керамическая черепица двухпазовая, она имеет два замка – вертикальный и горизонтальный, поэтому нахлест между верхним и нижним рядами черепицы меньше, чем у минеральной, имеющей только один замок.
  • Рекомендуемый угол наклона кровли для керамической черепицы немного меньше, чем для минеральной. Для волновой минеральной черепицы он составит 22°, а для керамической – 16°.
  • Размеры рядовой черепицы отличаются от минеральной черепицы, поэтому необходимо их учитывать при расчёте шага обрешетки и ширины кровельного покрытия. Вся современная керамическая черепица имеет горизонтальный замок с возможностью выполнить переменный шаг обрешетки без подрезки рядовой черепицы под коньком. В ассортименте керамической черепицы есть мелкоштучные модели, например, «Опал» от компании BMI BRAAS, которыми можно легко покрыть крышу сложной формы.
  • Для аккуратного оформления коньков используются разнообразные дополнительные элементы – начальные/конечные и центральные коньковые черепицы, а также торцевые керамические элементы. С ними конструкция коньков и хребтов выглядит более привлекательно.

Монтаж керамической черепицы лучше доверить профессионалам. Компании – производители или импортеры этого кровельного материала часто рекомендуют своим клиентам кровельные компании, чей персонал прошел у них обучение. Это самый простой и доступный путь поиска грамотной кровельной бригады.

Примыкание к трубе

При устройстве примыканий черепица укладывается вокруг трубы или вдоль стены с зазором 2-3 см. Проклейка примыканий с помощью материала Вакафлекс начинается с нижней части трубы с захлестом на боковые. Отрезается полоса Вакафлекс по ширине трубы с запасом 5 см по обе стороны.

Боковые не проклеенные части Вакафлекс разрезаются под углом 45 градусов и приклеиваются к боковым сторонам трубы и ската.

Аналогично приклеиваются полосы Вакафлекс и с боковых сторон трубы. В верхней части трубы используется сдвоенная полоса.

Нижняя ее часть приклеивается к трубе, а верхняя заворачивается липкой стороной кверху и закрывается рядовой черепицей.

Далее по периметру трубы поверх Вакафлекса коррозионно-стойкими дюбелями фиксируется планка Вака. В верхнем отогнутом буртике планки и в углах наносится герметик «К».

Расчет количества черепицы

Прежде чем приступить к установке керамической черепицы на крышу вашего здания необходимо сделать расчет расходуемого материала. Следовательно, Вам потребуется измерить весь периметр крыши (длину и ширину каждого клона крыши).

После необходимо уточнить полезную площадь черепицы, производитель ее указывает на упаковке. Так же площадь может меняться, это зависит от расстояния наложения друг на друга черепицы. Нахлест черепицы зависит от угла склона крыши, а именно:

  • Угол наклона 25 ⁰ — нахлестывание 100 миллиметров;
  • Угол наклона 35 ⁰ — нахлестывание 75 миллиметров;
  • Угол наклона 45 ⁰ — нахлестывание 45 миллиметров.

Таким образом угол наклона кровли влияет на расход черепицы, чем более пологая кровля, тем больше нужен нахлест черепицы при укладке. Важно знать, что число требуемой черепицы рассчитывают для каждого склона крыши отдельно, тем более когда на крыше находятся разнообразные башенки и тому подобное. Когда угол склона крыши меньше 22 ⁰ необходимо обезопасить ее диффузионной мембраной

Требующийся размер рассчитывается при помощи перемножения общей суммы площади кровли на 1,2 и округлением в сторону большего

Когда угол склона крыши меньше 22 ⁰ необходимо обезопасить ее диффузионной мембраной. Требующийся размер рассчитывается при помощи перемножения общей суммы площади кровли на 1,2 и округлением в сторону большего.

Подготовка к установке

Вы должны знать, что укладка натуральной черепицы требует точности и аккуратности. Если допустить самую маленькую оплошность в установке, то всю проделанную работу придется переделывать как минимум, а как максимум покрытие протечёт и придётся переделывать многое.

рис.№1 Схема кровли керамической черепицы

В самом начале проделывают подготовительные работы. Что представляет собой укладку гидроизоляции и обрешетку.

По стропильным ногам с самого низа (20 сантиметров от края) прикрепляется крепление капельника, он защищает древесину от промокания. Фиксируется он саморезами на всем расстоянии в нахлест и в стык.

Сверху ендовы стелиться диффузионная мембрана так, чтобы надписи, которые на ней находятся были сверху. Она предотвращает протекание углов на крыше, поэтому ее отрезают по краям с припасом 15 сантиметров. Дальше такую же мембрану укладывают по всей поверхности крыши. Ее разматывают сверху стропил и прикрепляют с интервалом строительным степлером. На уклонах треугольной формы мембрану укладывают в нахлест 5 сантиметров на расположенный напротив склон. Мембрана по капельнику крепиться с помощью двухстороннего скотча и очень плотно прижимается.

После в ендовах прикрепляют по два бруса расположенных вдоль него с обеих сторон. Концы равняют в уровень с карнизом. На расстоянии около 10 сантиметров брус от бруса.

рис.№2 Ендова для керамической черепицы Браас

Крепление черепицы

Если ветровая нагрузка по расчету не больше собственного веса кровли (раздел 6 “Альбома технических решений узлов скатных чердачных и мансардных крыш с использованием черепицы BRAAS”), основная масса черепицы не требует фиксации на скатах, с уклонами до шестидесяти градусов.

Обязательной фиксации саморезами подлежит черепица в крайних рядах и столбцах по периметру крыши (на карнизном и фронтонном свесах, у конька, черепица, примыкающая к стенам, печным трубам, мансардным окнам и проходным люкам), вся подрезанная черепица на ендовах и хребтах.

На крутых скатах, с уклонами, более шестидесяти градусов, вся черепица подлежит фиксации саморезами.

Если сила разряжения, создаваемая ветровой нагрузкой, превышает собственный вес кровли, необходимы дополнительные меры по фиксации черепицы противо-ветровыми скобами. Количество и схема расположения противетровых скоб используется по расчету или в соответствии с таблицами 6.1…6.8 “Альбома технических решений узлов скатных чердачных и мансардных крыш с исользованием черепицы BRAAS”

Черепица производится с одним заготовленным (несквозным) отверстием под шурупы

При необходимости крепления, намеченные отверстия просверлите сверлом по бетону 05 мм, закрепив черепицу в верхней части к обрешетке одним коррозионностойким шурупом 5×70 мм,  в нижней же части противоветровым кляммером.

Оцинкованный саморез 5×70 мм – Разработан для фиксации рядовой черепицы.

Важно! При фиксации черепицы саморезом не допускается затягивать саморез до упора.

Универсальный противоветровый зажим (кляммер)  – Разработан для фиксации следующих моделей черепицы: Франкфуртская, Янтарь.

Противоветровые зажимы для фиксации керамической черепицы и черепицы при наличии сплошного настила.

Крепление резаной черепицы

Универсальный зажим для фиксации резаной черепицы – Разработан для фиксации резаных черепиц любых моделей на ендовах и хребтах.

С наиболее подробной установкой Вы без труда ознакомитесь в инструкции по монтажу.

Укладка черепицы

Подготовка к укладке и укладка черепицы на скатах.

Перед тем как начать работы по укладке черепицы, необходимо проверить точность стропильной конструкции. Измерьте длины скатов (по контробрешетке), диагонали скатов, длины коньков, хребтов и свесов. 2-х метровой рейкой или шнуркой проверьте плоскость обрешетки, отклонения не должны превышать ±5 мм на длине два метра. В случае неровности поверхность следует выровнять.
Предварительно разложите черепицу стопками по пять или шесть штук на противолежащих скатах для равномерной нагрузки на стропила.

Выложите, не фиксируя нижний и верхний ряды черепицы. Если крайние черепицы на фронтоне не лежат заподлицо с лобовой доской, это необходимо исправить за счет половинчатой черепицы, или же смещением черепицы за счет люфта 3 мм в каждом стыке.

Красящей шнуркой необходимо отбить на обрешетке крайние фронтонные столбцы и каждые 3…5 вертикальных столбцов.

Укладывать плитку следует снизу вверх, справа налево по нанесённой на обрешётку вертикальной разметке.

Первый ряд следует фиксировать оцинкованными саморезами 5×70 мм и противоветровыми кляммерами.

На скате черепицу необходимо фиксировать саморезами или противоветровыми кляммерами (см. раздел «Крепление черепицы»).

Монтаж ендовы по учащенной обрешетке

В районе ендовы из-за повышенных снеговых нагрузок устанавливается так называемая учащённая обрешетка – дополнительные бруски между рядовой обрешеткой, на которые укладывается желобок ендовы.

Перед началом установки металлического желобка ендовы на нём с обеих сторон отгибаются канты. Также лист желобка сгибается по профилю ендовы.

Желобок ендовы укладывается, начиная с карнизного свеса снизу вверх. После укладки его можно подрезать по внутреннему углу с запасом 3-4 см. Чтобы предотвратить сползание желобка в верхней части, он фиксируется к обрешётке двумя гвоздями с отступом от верхней кромки 1-2 см. Следующий желобок кладётся на нижний с нахлестом 10 см.

С обеих сторон желобок крепится к обрешетке скобами с шагом около 40 см.

Если проектом предусмотрен стык ендов ниже конька, то желобки с обеих сторон подрезаются для плотного сопряжения, закрепляются саморезами, а их стык проклеивается герметизирующей лентой и прокатывается роликом.

Для защиты от попадания пыли и мусора в подкровельное пространство, с каждого края желобка ендовы устанавливается самоклеющаяся поролоновая полоса с водоотталкивающей пропиткой.

С обеих сторон ендовы вдоль всего карнизного свеса крепится аэроэлемент свеса. Он не должен заходить в ендову далее 10 см от края желобка, в противном случае он будет задерживать в желобке мусор, палые листья, и препятствовать сходу снега и дождевой воды.

Водосток

По всей длине карниза монтируются крепления для водостока. Расстояние между ними 70 сантиметров. Перед монтажом креплений их следует пронумеровать, так как желоб водостока должен быть с уклоном 3 миллиметра на каждом погонном метре по длине ската.

Необходимо помнить, что дальний край желоба от лобной доски должен находиться ниже чем ближний на 1 сантиметр. Поэтому крепления требуется правильно согнуть еще на земле.

Крепежи для водосточного желоба фиксируются саморезами и/или шурупами. Теперь можно и установить сам желоб, который заранее был подготовлен. На его грань одевают заглушку и как написано в инструкции устанавливают сливные трубы.

На нижний край свеса крепим пластиковый фартук. Он заходит на один край водостока и не дает воде попадать на стену здания.

рис.№5 Монтаж водостока на керамическую кровлю

Вальма и стык конька и ската

Начальная хребтовая черепица устанавливается с небольшим выпуском и закрепляется двумя шурупами через заранее просверленные отверстия в верхней и средней части черепицы через пластиковые шайбы.

В верхнее отверстие также устанавливается коньковый зажим, в котором фиксируется следующая хребтовая черепица, которая в свою очередь крепится следующим зажимом с помощью шурупа. Все коньковые зажимы устанавливаются точно по осевой линии, нанесенной на Фигаролл+, обеспечивая зазор между зажимом и коньковой черепицей 5 мм.

В верхней части вальмы Фигаролл+ укладывается с перехлестом на другой скат. Фигароли обоих хребтов фиксируются сверху небольшим бруском и укрываются таким же материалом, раскатанным по малому коньку.

Верхние хребтовые черепицы плотно подрезаются в верхней точке вальмы по линии стыка. В месте стыка коньковая черепица должна быть длиной не менее 23 см.

Вальмовая черепица накладывается сверху. Ее контур отмечается на коньковых черепицах, которые затем подрезаются на 6 см выше отмеченной линии и крепятся шурупами к хребтовому брусу в верхней части через кляммеры.

Вальмовая черепица устанавливается в кляммеры на коньковых черепицах и закрепляется шурупом поверх соседних коньковых черепиц.

Коньковые черепицы раскладываются на малом коньке по обычной методике, но последняя черепица, выходящая на стык ендов, подрезается с обеих сторон и фиксируется к коньку шурупом с обязательным использованием герметика.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
