Обрешетка крыши под металлочерепицу: выбираем доски и делаем обрешетку для крыши своими руками

Материал изготовления обрешетки древесина или металл

Итак, чтобы кровельное покрытие не провисало на стропилах, на них предварительно укладывают обрешетку – обрезные бруски или доски, которые набиваются перпендикулярно. Этот элемент необходим, чтобы вся нагрузка от кровельного материала передавалась на стропильные ноги более равномерно, а стропила уже давят на стены дома.

Обычно для изготовления обрешетки кровли в ход пускают такие виды материала:

У обоих видов материала, древесины и металла, есть свои недостатки и преимущества. Например, если вес кровли планируется достаточно солидный, тогда лучше использовать металлические стропила, ведь они замечательно работают на растяжение и изгиб. Так, металлические стропила идеально подходят под тяжелую натуральную черепицу.

Кроме того, главное и самое ценное преимущество металлических обрешетин – это их способность обеспечить абсолютно ровное, геометрически идеальное основание под любое кровельное покрытие:

Если уже все-таки брать древесину, тогда для крыши больше подходит хвойное дерево, сосна или ель

Причем важно для изготовления качественной обрешетки из брусков закупить древесину определенной породы и сорта. Важно, чтобы до начала строительства крыши она была защищена от насекомых, гнили и огня. К слову, вам будет интересно узнать, на Руси именно ели всегда больше предпочтение как строительному материалу для крыши отдавали, как более долговечному сырью

К слову, вам будет интересно узнать, на Руси именно ели всегда больше предпочтение как строительному материалу для крыши отдавали, как более долговечному сырью.

Подробнее об обрешётке кровли

Металлочерепица на сегодняшний день является самым популярным материалом для кровли. Для ее установки требуется точное соблюдение правил, с помощью которых образуется каркас — основание из дерева для строительства крыши. Обрешетка для металлочерепицы считается одним из краеугольных камней устройства всей крыши.

Крепление основы к черепице — довольно сложный процесс. Однако, если все сделано правильно, вы не можете беспокоиться о целостности крыши. Многие не знают, как сделать обрешётку под металлической плиткой и не понимают, зачем заполнять каркас гидроизоляционным материалом.

Плитка крыши защищает пространство так, что влажность не накапливается изнутри крыши, это может разрушить покрытие. Вентиляционное пространство будет помогать испарению избыточной влаги, а крыша послужит намного дольше. Благодаря хорошей обрешётке можно удалить влагу из мест, где задействованы зажимы каркаса и слой гидроизоляционного материала. В этом случае капли конденсата будут накапливаться на карнизе крыши. Кроме того, обрешётка помогает лучше установить гидроизоляцию — материал не провисает и не морщится.

Перед установкой конструкции необходимо понять устройство обрешётки для кровли. Вы должны знать, что длина конструкции зависит от типа конструкции. Если это сплошной вид кровли под металлической плиткой, то выбирается пиломатериал (32 на 100 мм) или стержни, имеющие поперечное сечение от 50 до 50 мм. Рейки нужно укладывать на расстояние 10−11 мм для обеспечения вентиляции.

Следует помнить, что перед установкой планок для плитки доски должны быть покрыты антисептическими растворами, тогда материал будет служить дольше. Перед установкой вам нужно определить, какой будет шаг под плиткой. Как правило, он рассчитывается на основе длины волны черепицы. Поскольку длина волны может быть различной, шаг изменяется в зависимости от этого параметра.

Если крыша не очень высокая и светлая, то используется обрезная доска с сечением 25 на 100 мм. Если крыша более сложная, то используется доска 32 на 100 мм. Тот же материал подходит, если плитка имеет очень большую волну. Шаг для большой волны и сложной структуры крыши составляет от 0,6 до 0,9 м. Рейки, имеющие поперечное сечение от 40 до 60 мм и от 50 до 50 мм, установлены с шагом стропила более 1 м, но это очень редко. В общем, размеры кровли для металлической кровли зависят от параметров крыши.

Для обрешетки крыши под металлочерепицу обычно используются сосна, ель или пихта. Если нет возможности купить сосновые доски, вы можете брать лиственные породы. Наиболее приемлемым вариантом является рейки сосны, потому что они менее испорчены и не очень дорогие.

Следует помнить, что доски и планки для кровельной кровли под плиткой должны быть сухими и без каких-либо насекомых. Кроме того, нужно обеспечить, чтобы материал был без гнили

Также необходимо выровнять доски — очень важно, чтобы они были одинаковыми по длине. В противном случае планки могут перекоситься, и не будут удерживаться

Если дерево было гнилым или присутствовали насекомые, то в дальнейшем обрешётка под металлом может сломаться.

Как сделать обрешетку крыши под металлочерепицу. Размер, расчеты

Как делать обрешетку под металлочерепицу? Первый шаг при выполнении обрешетки – замеры крыши и межстропильного шага. Длину доски или бруска обрешетки принимают кратной шагу стропил. Древесина для обрешетки нужна сухая, высушенная в естественных условиях под навесом, пропитанная антисептическими средствами. Дополнительно можно произвести обработку антипиренами.

В зависимости от конфигурации крыши в качестве материала для обрешетки применяют:

Доску 24х100 мм – при уклоне крыши от 15 до 60 градусов и шаге стропил не более 1200 мм;
Доску 36х100 мм – при шаге стропил более 1200 мм, а также при использовании металлочерепицы с толщиной 0,5 мм и большой высотой волны для усиления несущей способности обрешетки;
Брусок 40х60 мм используется на крышах нестандартной конфигурации, с большим шагом стропил.
Фанеру или древесноволокнистые плиты используют при выполнении сплошной обрешетки

Ее можно совмещать с обрешеткой из бруска на сложных участках кровли – у ендов и примыканий, у конька и карнизов.
Металлопрофиль, он может заменить деревянные элементы и применяется тогда, когда древесина недоступна или требуются повышенные противопожарные свойства крыши.
При расчете нужного количества материала принимают во внимание шаг обрешетки, размер ската крыши и конька. Для облегчения расчета рекомендуется выполнить чертеж, где нужно указать не только указанные размеры, но и шаг стропил, а также определенный расчетом шаг обрешетки

Все размеры определяют между продольными осями элементов.

Для обычной двускатной крыши расчет материалов для разреженной обрешетки из доски или бруска выполняют так:

  1. Длину ската следует разделить на принятый шаг обрешетки и округлить результат в сторону большего целого чиста, после чего будет получено число рядов обрешетки.
  2. Определяется длина бруска обрешетки, при этом учитывается межстропильный шаг и стандартная длина пиломатериала – 2, 3 или 6 метров.
  3. Длину крыши по коньку следует разделить на длину одной доски обрешетки, в результате чего будет получено количество досок в каждом ряду.
  4. Количество рядов обрешетки необходимо умножить на количество досок в ряду, а потом на два. В результате получается необходимое количество пиломатериала для устройства обрешетки.
  5. Поскольку пиломатериал продают обычно объемом, необходимо количество досок или брусков перевести в кубометры. Для этого геометрические размеры доски, выраженные в метрах, перемножают и умножают на определенное расчетом количество досок.

Пиломатериал лучше брать с небольшим запасом с учетом возможного брака, а также устройства усиленной обрешетки вокруг труб и примыканий.

Для крыши сложной конфигурации расчет производят для каждого участка крыши в отдельности, используя чертеж. Для сплошной обрешетки материал можно рассчитать по площади крыши.

Виды обрешетки

Обрешетка из брусков, реек или досок

Наиболее часто встречающийся вариант из-за относительной дешевизны местной древесины.

  • Обычно для монтажа деревянной обрешетки для металлочерепицы используют пиленый брус размером 50х50 мм или 40х70. В целях экономии или по каким-то иным причинам шаг стропил друг от друга делают нестандартный, более 1м. Именно применение брусков с такой высотой оправдано, чтобы не было провисания.
  • Для стандартной не усиленной металлочерепицы используют доски толщиной 25 мм. Ширина их может быть разной, но предпочтительнее 80–100 мм.
  • Обрезная доска толщиной от 32 мм пригодится при монтаже обрешетки под металлочерепицу, в основании которой лежит утолщенный слой оцинкованного металла. Такой материал имеет большой вес, следовательно, и основание должно быть усилено.

Сплошная обрешетка

Такой вид обрешетки под металлочерепицу выполняют, если не хотят вести расчет шага для крепления. Металлопрофиль укладывают свободно и крепят в гребень волны, не заботясь о попадании в дерево. Сплошное основание хорошо еще и тем, что выравнивание плоскости происходит более тщательно и не грозит визуальными огрехами готовой кровли.

  • Первый вид сплошного основания выполняется из обрезных досок толщиной от 25 мм на расстоянии 10 мм друг от друга под натянутую нитку или леску. Зазор выдерживается для избежания вспучивания досок из-за разбухания от влаги.
  • Ко второму относят сплошную обрешетку под металлочерепицу из листов ДСП, ОСБ или фанеры не менее 12 мм толщиной. Такой вид основания выполняют по контробрешетке, состоящей из рейки толщиной от 20 мм.

Обрешетка под металлочерепицу из металлического профиля

Метал по стоимости дороже дерева, и монтаж такой конструкции для частного дома применяется в редких случаях. Наиболее оправдано изготовление такой обрешетки при устройстве кровли промышленных зданий с большими пролетами. К достоинствам относят не подверженность гниению, плесени. Металл не коробится от перепадов температур и влажности .

Выполняют из труб квадратного сечения начиная от сечения 30х30 и выше. Стыки соединяют при помощи сварки или болтами. Места сварных соединений, подверженных коррозии, обрабатывают специальными растворами или окрашивают масляной краской.

Крепление листов металлочерепицы в такой каркас происходит при помощи саморезов по металлу с декоративной шляпкой.

Смешанная обрешетка под кровлю

Существует вариант, когда обрешетку выполняют из металлического уголка с полкой от 30 мм. Для удобства крепления металлочерепицы в уголок вкладывают деревянные вставки-бруски, которые крепят к уголкам саморезами. Такой вариант существует, если в наличии имеется много коротких брусков, которые не перекрывают шаг между стропилами. Крепление металлочерепицы осуществляется гвоздями в дерево. Необходимо в одном месте использовать два самореза или гвоздя рядом, так как при небольшом сдвиге древесины, произойдет расслабление крепления и ухудшение прочности.

Виды обрешеток

Обрешетка под металлочерепицу может состоять из доски, сечение которой составляет 25 x 100 мм. Иногда первое значение равно 30 мм, тогда как толщина не имеет особого значения и может составлять 25 или 30 мм. Масса металлической кровли не выше 7 кг на квадратный метр, поэтому материал сможет выдержать снеговые нагрузки. Основная характеристика здесь – толщина доски. Этот показатель у элементов должен быть равен, допускается отклонение в 2 мм. Это условие позволит получить ровную плоскость ската.

Для разреженной обрешетки расстояние между элементами должно быть равно длине волны укрывного материала. Если речь идет о пологих конструкциях, угол уклона у которых варьируется от 14 до 20 ˚, следует использовать сплошную обрешетку. Минимальный уклон для металлочерепицы составляет 14 ˚. Несмотря на то что обрешетка называется сплошной, доски не укладываются вплотную. В этом случае возникает резонный вопрос – какой шаг обрешетки под металлочерепицу выбрать. В данном случае он будет составлять примерно 3 см.

Расчёты

Точное количество необходимых для монтажа обрешётки под металлочерепицу пиломатериалов определяется при составлении проекта. Это позволит избежать значительного избытка или недостатка древесины на строительстве.

Пример стандартной кровли с металлочерепицей Источник krovgid.com

Что включает в себя расчёт:

  • Выбирается оптимальный шаг. Этот показатель зависит от размера кровельного пирога и тяжести выбранной модели металлической черепицы. Показатель вычисляется от нижней части первой планки до верхней точки второй.
  • Между первой парой брусьев зазор уменьшается. На это место приходится наибольшая нагрузка, поэтому здесь необходимо дополнительное укрепление.
  • Учитывается линия наклона ската крыши и длина выступа черепицы за нижний брус обрешётки. Чем больше угол наклона, и чем дальше выступает кровля, тем меньшим должен быть шаг обрешётки.
  • Толщина стартовой рейки увеличена. Это обеспечит надёжную фиксацию кровли во время монтажных работ.
  • Длина перекладин несущей конструкции замеряется, начиная от верхней точки второй планки. Интервал должен быть ровным, метки оставляются через каждые два поперечных бруса. Это поможет избежать искривления и нарушения геометрии конструкции.
  • Расчёт производится строго сверху вниз. При этом нужно следить за оставшейся длиной металлочерепицы.

Чтобы верно вычислить расстояние между первой парой досок, нужно измерить точную дистанцию от верхней точки первой волны до нижней части места.

Мастер за работой Источник ytimg.com

С этой целью 1,5-метровый уровень помещается на стропило, после чего выполняются замеры, и оставляется метка. Стандартная дистанция – 30-45 см. Эти параметры рекомендуемы для кровли любого типа и сложности.

Проектирование и расчёты можно выполнить самостоятельно. К примеру, шаг обрешётки под металлочерепицу Монтеррей составляет 350 мм. Но по неопытности можно неверно определить расстояние между элементами обрешётки под металлочерепицу, что приведёт к сокращению несущей способности. Вместо этого можно обратиться к специалистам, выполняющим подобную работу самостоятельно.

Инструментарий

Доски и балки при сборке распиливаются с целью получения элементов нужного размера. Их установка, фиксация и обработка производится ручным или электрическим инструментом.

Все, что нужно для укладки металлической кровли Источник pvh-membrannaya-krovlya.ru

Также обязательны приспособления для замеров и определения уровня расположения горизонтальных и вертикальных деталей. Для монтажа обрешётки потребуется:

  • рулетка
  • ножовка – ручная, либо электрическая;
  • ударный инструмент – молотки, кувалды;
  • болгарка;
  • дрель, приспособленная для ввинчивания саморезов;
  • маркеры.

Рулетка поможет выполнить точные измерения, ручной инструмент придаст доскам нужные размеры, форму, и поможет выполнить их фиксацию. Оставленные маркерами отметки помогут соблюсти предусмотренный проектом шаг обрешётки для металлочерепицы.

Влияние угла наклона скатов

Монтаж обрешетки под металлочерепицу лучше начинать, выполнив тщательный расчет постоянных, а также временных нагрузок, которым она подвергается. Чтобы конструкция выдержала все природные катаклизмы, лучше заложить в вычисления небольшой запас прочности. Опытные мастера рекомендуют придерживаться следующих рекомендаций:

  1. Обрешетка для металлочерепицы на низкоуклонной кровле должна быть сплошной. Рациональнее изготавливать ее из листов влагостойкой фанеры.
  2. Обрешетка для металлочерепицы на среднеуклонной конструкции должна быть решетчатой. Шаг между рейками должен составлять 10-15 см, а толщина 4-5 см.
  3. Основа для настила металлопрофиля, если угол наклона скатов более 35 градусов, может быть разреженным с расстоянием между рейками 15-20 см, а толщина 2-3 см.

Учтите, что крыша под металлочерепицу должна быть ровной, чтобы материал после монтажа «не гулял». Поэтому для изготовления основания лучше использовать ОСП или остроганную обрезную доску, выровненную по толщине.

Выбор расстояния меду рейками

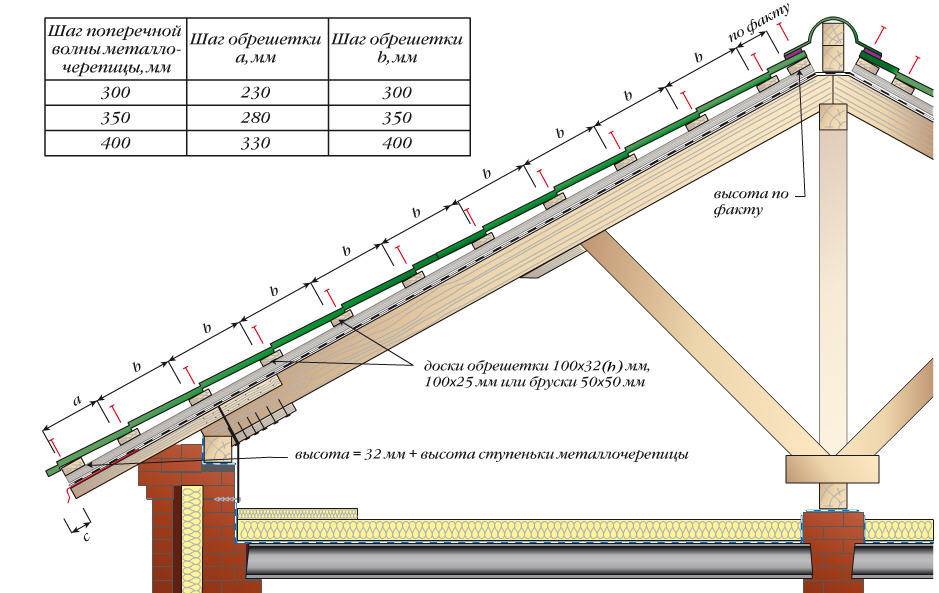

Схема обрешетки под металлочерепицу

Справиться с монтажом кровли из профилированных стальных листов при условии грамотной организации кровельного пирога может даже неопытный мастер. Главное, четко следовать рекомендациям производителя и соблюдать технологию выполнения работ. Подробнее о конструкции металлических кровель, устройстве утепления, гидроизоляции читайте в других материалах на сайте.

Что такое обрешётка

Чтобы понять смысл устройства, надо разобраться в общей конструкции кровли дома. Этот элемент состоит из двух основных частей: ограждающей и несущей. В первом случае речь идёт о финишной отделке, которая защищает чердачное помещение от пагубного воздействия внешней среды. Несущая конструкция – стропила, которые служат опорами для крепления кровельного материала и фактически соединяют стены и крышу здания.

Обрешёткой кровли называют часть стропильной системы, выполненной в виде досок или брусков, уложенных перпендикулярно расположению стропил. Элемент упрощает монтаж теплоизоляционных плит и отделочного материала, способствует равномерному распределению нагрузки на стропильную систему.

Размеры и монтаж контробрешетки

Для создания контробрешетки обычно используется брус сечением 30х50 мм. На ломаной крыше можно увеличить его размеры до 50х50 мм. Максимальное расстояние между ними равно 30 см. Крепятся они к стропильной системе винтовыми гвоздями из оцинкованной стали. Можно использовать саморезы из материала, который не ржавеет.

Монтаж кровельной обрешетки несложный процесс, главное знать правильную последовательность выполнения работы.

Перед монтажом необходимо уложить на стропила слой гидроизоляции. В области конька бруски спиливаются под углом так, чтобы они плотно соприкасались друг с другом. Угол спиливания зависит от угла скатов.

Контробрешетка под металлочерепицу не требует много времени на свое возведение. Больших расходов она тоже не принесет. Конструкция простая, на нее укладывается обрешетка. Выполняются работы в следующем порядке:

  • вначале следует уложить гидробарьер;
  • на крайние стропила крепятся брусья, толщина которых равна 30 или 50 мм;
  • между брусьями натягивают шнур, который будет служить ориентиром для укладки остальных брусков;
  • прибиваются бруски примерно через 30 см.

Гидробарьер делается из пленки, которая набивается поверх стропил. Натягивать ее сильно не следует. Крепится она строительным степлером. Далее монтируется контробрешетка и обрешетка. В последнюю очередь укладывается кровельный материал .

В целом кровельный пирог выглядит так, как на изображении. Бруски контробрешетки не имеют несущей нагрузки. Но некоторые дополнительные функции они выполняют:

  • строители могут передвигаться по ним во время работы;
  • контробрешетка не дает скапливаться конденсату на деревянных деталях кровли.

Без этого сооружения можно обойтись при монтаже холодной крыши. В случаях когда чердачное помещение используется как жилое, обе обрешетки нужны . Основную обрешетку начинают укладывать от карниза. При этом карнизная доска берется толще остальных. Размеры досок могут быть разными (в зависимости от моделей черепицы).

Схема кровельного пирога

Металлочерепица Монтеррей имеет значительные отличия в обрешетке от других каркасов:

  • черепица используется на кровле каменных и деревянных домов;
  • укладывается на крыши любой формы с углом более 14º;
  • простота укладки;
  • долговечность;
  • легкость;
  • нет необходимости усиления стропильной системы;
  • простота ремонта и замены листов;
  • безопасность экологическая;
  • высокая степень стойкости к атмосферным явлениям;
  • пожаробезопасность;
  • высокая стойкость красочного слоя.

Перед укладкой черепицы необходимо:

  • установить держатели для водосточных систем;
  • смонтировать гидроизоляцию;
  • провести утепление;
  • сделать пароизоляцию;
  • произвести монтаж обрешетки.

Обустройство кровельного пирога показано на изображении.

Использование металлического профиля для обрешетки

Обрешётка крыши под металлочерепицу с использованием металлического профиля встречается редко. Целесообразность подобной конструкции всегда вызывает вопросы. Металл дороже дерева, немалый вес создает дополнительные нагрузки на стены и фундамент. Используется метод, когда необходимо обустроить кровлю с большими пролетами производственных построек. Преимущества профиля в том, что такая конструкция не подвержена гниению, влажности, перепадам температур.

Схема установки та же, делают обрешетку из труб квадратного сечения 30х30, монтаж производят с помощью сварки или сажают на болты, листы крепят саморезами по металлу, а вот расчет другой, зависит от того какие размеры листов использованы.  Но поскольку подобная обрешетка для металлочерепицы своими руками не делается, то и задумываться об этом не имеет смысла.

Качественно сделанный настил под металлочерепицу увеличивает срок её эксплуатации, неровный настил приведет к деформации кровли, коррозии, снижению устойчивости и надежности конструкции.

Обрешетка под черепицу

Обрешетка крыши под черепицу должна быть устроена очень качественно и прочно, потому что глиняная черепица имеет огромный вес. Несущей конструкцией под  черепицу является разряженная деревянная обрешетка. Для устройства обрешетки крыши из такого покрытия, используют бруски разных размеров:

Для двухслойной кровли или для однослойной из очень тяжелой черепицы (плоская черепица, образует довольно тяжелую двухслойную или даже трехслойную кровлю) используют бруски сечением 60 х 60 мм.

Для однослойной черепичной кровли (пазовая, пазовая ленточная черепица) используют бруски сечением 50 х 50 см или 50 х 60 мм.

Рисунок-3. Карнизный свес

1-рядовой брусок обрешетки; 2-карнизный брусок; 3-стропила; 4-контробрешетка;5- кронштейн(крюк) водосточной системы; 6-решетка вентиляции; 7-карнизная планка ( карнизный элемент); 8-лоток водосточной системы; 9-черепица; 10 -гидроизоляционный слой.

Укладывают бруски на стропила в направлении от конька к карнизному  свесу .Карнизный брусок располагают таким образом,чтобы он расположился выше всех остальных на 25-35 мм, так как если последующие ряды черепицы укладываются друг на друга, то первый ряд -на карнизный брусок . Разница в высоте карнизного и рядовых брусков обеспечивается уравнительной (коррекционной ) рейкой, которую прибивают  к первому бруску.

Рисунок-4. Положение  карнизных и рядовых брусков

Шаг между обрешетками необходимо просчитать заранее , исходя из того, чтобы кровля состояла из целого числа черепиц, уложенных как в продольном, так и в поперечном направлении. Коньковые бруски прибивают на смежных скатах на таком расстоянии друг от друга, чтобы приконьковые рядычерепиц не соприкасались между собой. как правило, это расстояние равно 2-4 см от конца стропил.

Рисунок -5. Устройство ендовы

2-обрешетка; 3-контробрешетка; 8-гидроизоляционный ковер; 9стропильная нога; 10-ендова; 30- лоток для сбора воды (клипса)

Ендовы и разжелобки делают из досок толщиной 140-150 мм, уложенных сплошняком в продольном направлении. При этом их следует закруглить, впрочем как и остальные острые углы в местах примыкания отдельных элементов крыши. Обрешетка вокруг дымовой трубы должна отстоять от ее стенок на 140 мм( без изоляции досок обрешетки) или на 130 мм ( с изоляцией).

Рисунок-6. Обрешетка вокруг дымовой трубы

Перерезанные доски укрепляют дополнительными брусьями. Фронтонные свесы иногда подшивают снизу досками с ветровыми планками (карнизная планка смотри рисунок-3). Чтобы стропила представляли собой надежную конструкцию, длина гвоздей должна составлять 125 мм. Иногда, черепичную кровлю прибивают к рулонному материалу( рубероиду, пергамину) заранее уложенному на сплошное деревянное основание.Такая кровля обладает большим водоизоляционным потенциалом.

Черепичная кровля требует безукоризненно выполненной обрешетки. Все бруски обрешетки должны быть одинакового размера, находиться на равном расстоянии один от другого и быть строго параллельны коньку и между собой. Такая точность достигается применением обрезных брусков, которые укладываются по специальному шаблону с зарубками в зависимости от размеров черепицы. При небольшом перекосе гребни черепицы просто не войдут в пазы а в щели будут проникать дождь и снег.

Расчет обрешетки

Как рассчитать габариты обрешетки? Как по длине, так и по ширине ската должно войти целое число черепиц. Поэтому размеры обрешетки под черепичную кровлю просчитывают заранее, исходя из длины и ширины отдельной черепицы. Общая длина черепицы включает в себя кроющую длину(ту, что равна шагу между брусками) длину свеса и длину шипа. Чистая длина черепицы, которую и необходимо учитывать при подсчетах -это только кроющая длина, так как длина шипа каждой черепицы перекрывается длиной свеса вышеуложенной черепицы.

При этом не следует забывать, что черепица прикарнизного ряда должна свисать над стропилами на 5-10 см. Аналогичным образом рассчитывается ширина ската, исходя из кроющей а не общей ширины отдельной черепицы.

Как происходит установка обрешетки кровли для металлочерепицы своими руками

Конструкция крыши с металлочерепицей имеет достаточно жесткие закрепленные требования по обустройству основания, на которое происходит установка крыши. Это касается полностью всего кровельного пирога. Четко регламентирована и обрешетка под металлочерепицу.

Доска должна выдерживать вес даже крупного человека. Ведь при возведении кровли планируется ходить по доскам.

Ни в коем случае нельзя сказать, что монтаж происходит строго одним образом, однако набор вариантов, с помощью которых происходит установка, невелик. О том, какие есть варианты и как их правильно реализовать на конкретной кровле, можно будет прочесть далее.

Обрешетка под металлочерепицу должна выполняться если не профессионалами, то с использованием профессиональных инструкций.

Несущая система, которая будет правильно устроена, является одним из важнейших элементов, которые влияют на общую долговечность кровли, выполненной под металлочерепицу.

В этом плане достаточно трудно переоценить роль, которую будут играть стропила и устройство обрешетки под металлочерепицу.

В случае, если для других видов материалов может существовать достаточно большой зазор и расстояние между каркасными элементами, сечении пиломатериалов для них, то стоит понимать, что для металлочерепицы эти показатели весьма ограничены.

Связано это с прочностными свойствами самого листа и специфическим профилем. Он имеет достаточно строгую ориентацию по направлению монтажа, а также элементы, которые регулярно повторяются, некоторые участки их имеют большую жесткость, некоторые — меньшую.

Элементы, которые будут необходимы для того, чтобы была выполнена обрешетка для крыши из металлочерепицы:

  • профили 300, 350, 400 либо 450 мм;
  • гвозди;
  • саморезы;
  • пиломатериалы (обрезная доска 25х100, 32х100 мм либо брус 40х60, 50х50 мм);
  • материалы, которые понадобятся для гидроизоляции.

Особенности обрешетки для металлочерепицы

Еще на подготовительном этапе нужно определить вид будущего настила. Он может быть сплошным и решетчатым. Порядок действий при устройстве обрешетки определяется в первую очередь длиной волны профиля.

Если планируется сплошная конструкция, то необходимы обрезные доски (32×100 мм), также подойдут квадратные брусья со стороной 50 мм. Их нужно класть практически вплотную друг к другу, величина зазора — 10 мм. Он требуется для вентиляции подкровельного пространства.

При применении решетчатого настила устройство обрешетки под металлочерепицу становится немного сложнее. Но при этом снижается расход материалов, а значит, данный вариант выйдет дешевле, если сравнивать с первым. Кроме того, такая конструкция будет меньше весить, что приведет к снижению массы крыши.

Определение шага обрешетки для крыши из металлочерепицы, установка которой планируется

Продольный профиль, представляющий собой периодическую волну, которая несколько различается с нахлестываемого и нахлестывающего края, меньше влияет на обрешетку кровли.

Однако профиль по длине листа как раз и будет определять шаг обрешетки кровли для металлочерепицы.

Таблица типовых размеров профиля и шага обрешетки.

Существуют ряд некоторых правил касательно мест закрепления листа к несущей конструкции, под которые она рассчитана. Наиболее жестким местом профиля является то, которое находится на дне волны, практически между концом одной и началом следующей. Именно в это место и нужна установка крепежа.

Следовательно, для того чтобы саморез можно было закрепить, следует установить в этом месте доску либо брус обрешетки, что реже.

Однако стоит знать, что разные изготовители выпускают материал с различной длиной волны. Соответственно, шаг обрешетки для кровли крыши из металлочерепицы необходимо будет выполнять конкретно под покрытие, которое было приобретено.

Разная длина волны чаще всего связана с различной ее высотой. Здесь действует схема: чем выше профиль, тем больше его прочность.

Однако при этом автоматически будет уменьшаться ширина листа (связано это с тем, что любая металлочерепица из оцинковки, которая имеет размер 1250 мм) и расти его стоимость.

Основными типовыми размерами профиля по длине волны являются следующие: 400, 350, 300 мм, реже может встречаться 450 мм.

Важно отметить и другую особенность. Если рассматривать профиль в монтажном положении вертикально, последняя его волна, которая в листах будет заходить за следующую, а также самая верхняя, будут отличаться по длине от остальных

Размер материала не влияет на шаг металлочерепицы обрешетки.

Однако с первым рядом досок, который располагается по обрезу стропильных ног или кобылок, имеется несколько другая ситуация. Расстояние, которое существует между ним и вторым рядом обрешетки, меньше, чтобы была возможность в дальнейшем, при расположении других досок, выйти на нормальный шаг.

Данный сдвиг зафиксирован и составляет 50 мм по сравнению с обыкновенным расстоянием. Следовательно, расстояние будет следующее: 230 и 280, 330 и 380 мм соответственно для листа, который имеет длину волны 300, 350, 400 и 450 м.

Расстояние между другими листами будет равняться длине волны. Все интервалы необходимо измерить между центрами досок и выровнять.

Устройство обрешетки под металлочерепицу

Обрешетка укладывается поверх стропил с обязательным устройством парогидроизоляции – она необходима не только для защиты здания от атмосферных осадков, но и от проникновения паров влаги изнутри дома под обрешетку и кровельное покрытие. Водяные пары, оседая на конструкциях, образуют конденсат, а в холодное время года наледь, что приводит к разрушению защитного покрытия металлочерепицы и деревянных элементов обрешетки.

Последовательность выполнения обрешетки кровли под металлочерепицу такова:

  1. На стропила укладывают парогидроизоляционную пленку. Ее кладут по продольной оси крыши, начиная от карниза. Каждую последующую полосу накладывают на нижнюю на 15-20 см, проклеивая ее специальным скотчем. Пленку нельзя натягивать во избежание ее разрыва. Допускается провисание пленки на 50-100 мм. К стропилам ее крепят мебельными скобами.
  2. Чтобы выполнить необходимый воздушный зазор между пленкой и черепицей, на стропила прибивают брусок. Толщина бруска от 30 до 50 мм, варьируя толщину бруска можно исправить неровности в укладке стропил. Брусок крепят прямо через пленку оцинкованными гвоздями, их длина должна быть не менее 80-100 мм.
  3. Обрешетку из выбранного материала крепят на брусок в поперечном направлении, начиная от карниза. Шаг обрешетки выбирают в соответствии с расчетом, он зависит от вида металлочерепицы. Около карниза и конька, на ендовах и примыканиях, а также вокруг дымовых труб обрешетку выполняют сплошной. Обрешетку крепят к стропильным брускам либо оцинкованным гвоздями – по два на каждое пересечение, либо воронеными саморезами.

Видеоролик о подготовке и покрытии крыши металлочерепицей.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
