Однорычажные смесители для ванной: устройство и особенности ремонта

Тип установки

Краны каких типов установки существуют?

С точки зрения монтажа все смесители для ванной делятся на три типа:

• настенные. Самый «удобный» тип смесителей, который поддаётся ремонту и оперативной замене любого составного элемента, подводящего воду. Требует превентивной установки водоразеток или подводов, что на деле не является большой проблемой. Жёсткость закрепления таких кранов (как правило, с душем) обеспечивается эксцентриковыми переходниками и гайками, идущими в общем комплекте (навёрнутыми на каждый вывод смесителя).
• встраиваемые. Тип, монтируемый в специальное место на корпусе ванны, представляющий собой наименее удобное воплощение смесителей. При установке вплотную к стене, корпус таких моделей с выводами будет заблокирован, и для того, чтобы подобраться к нему, потребуется разгерметизация и отодвигание ванны (что не всегда возможно). А проделывать данные манипуляции потребуется часто, поскольку средний срок эксплуатации шлангов гибкой подводки составляет 3-5 лет.
• напольные. В реалиях российского рынка такие краны не имеют широкого распространения, поскольку планировка ванных комнат зачастую не даёт возможности оставить столько простора для монтажа. В целом, данное решение выглядит весьма интересным, поскольку вносит свежести в обыденные дизайнерские решения и не провоцирует заморочек с подводом трубок. Впрочем, без недостатков также не обошлось: в своих отзывах потребители говорят о необходимости поднятия уровня пола, что не всегда возможно в городских квартирах. Кроме того, многие сообщают о крайне хлипкой конструкции, повредить которую можно, даже случайно задев смеситель.

В каких случаях возможен ремонт смесителя

Далеко не все поломки смесителя можно устранить с помощью ремонта. Замена картриджа или иной ремонт проводится в случае следующих поломок:

• картридж протекает;
• при включении на полную мощность, шаровый смеситель выдает слабый напор воды;
• при включении вода одновременно подается в излив и душ;
• поломка кнопочного переключателя.

Более серьезные поломки случаются крайне редко, но требуют замены всего смесителя.

Картриджный смеситель

Разбираем смеситель

Разобрать и отремонтировать подтекающий однозахватный смеситель сможет практически каждый человек. Для этого не нужно профессионального инструментария.

Для ремонта понадобятся:

• отвертка или нож;
• ключ-шестигранник подходящего размера;
• плоскогубцы.

Инструменты, необходимые для ремонта крана

Порядок действий

• Отверткой (или ножом) снять заглушки на рычаге, обозначающие направление рукоятки для подачи горячей и холодной воды.
• Открутить винт и снять рукоятку.

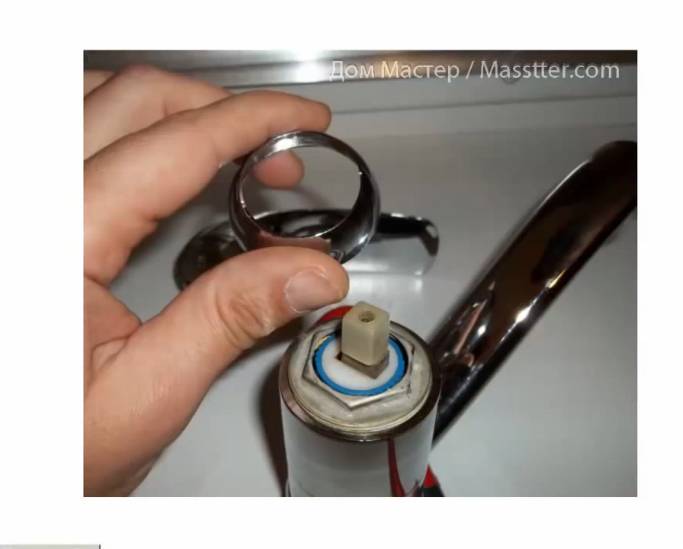

• Аккуратно открутить керамическую и круговую гайку с корпуса. Делается это с помощью ключа или вручную.
• Вынуть картридж из корпуса.

Совет. Наличие выемок в гайке обязывает проводить ее демонтаж с особой аккуратностью, иначе запчасти можно повредить без возможности исправить дефект.

Вся процедура по разборке смесителя занимает в среднем 10 минут и под силу каждому.

Раскручивайте смеситель осторожно, чтобы не повредить поверхность крана

Устраняем течь

Причиной протекания однорычажных смесителей зачастую являются вышедшие из строя картриджи. Случается это из-за попадания в междисковое пространство абразивных частиц мусора. В этом случае картридж подлежит замене.

При выборе сменного элемента стоит учесть, что отверстия в картридже могут быть разного диаметра (3 или 4 см). Также картриджи могут отличаться фиксаторами на нижней пластине. Для замены рекомендуются картриджи с силиконовыми прокладками, так как они более долговечны под воздействием воды.

После установки нового картриджа в корпус, смеситель собирается в обратном разборке порядке.

Раскручиваем кран — поэтапно

Течь переключателя «Кран/Душ»

Зачастую неполадка связана с износом внутреннего сальника. Для устранения неполадки его (сальник) необходимо заменить. Порядок устранения неполадки:

1. Рукоятка должна находиться в закрытом положении.
2. Демонтируйте гибкий душевой шланг.
3. С помощью плоскогубцев извлеките кнопку переключателя с крана.
4. Стержнем или отверткой выверните из носика переходник.
5. Замените износившийся сальник-кольцо.

Демонтаж переключателя душ/кранСовет. Во избежание повреждения хромированной поверхности смесителя все работы лучше делать через плотную мягкую тряпочку.

Что необходимо для ремонта

Для проведения ремонтных работ придется разбирать кран, не снимая его с раковины, иногда может понадобиться ремонт кухонного излива, который в одноручных моделях можно проводить без операций по разборке.

При демонтаже крана приходится снимать рукоятку, откручивать фиксирующие гайки и шланги — для этого требуется подходящий инструмент, расходные материалы и комплектующие.

Инструменты и расходные материалы для сантехнических ремонтных работ

Инструменты

Для проведения ремонтных работ понадобится следующий инструмент:

• Разводной ключ для откручивания гайки с корпуса смесительного прибора и демонтажа гибких подводок.
• Торцевой или плоский гаечный ключ для прикручивания и снятия болтов на шпильках крепления.
• Крестообразная отвертка или ключ шестигранник для демонтажа крановой ручки.

Необходимые материалы

При извлечении смесительного корпуса из кухонной раковины, снятии подводных шлангов, часто приходится сталкиваться с трудностями, связанными с загрязнением демонтируемых деталей известковым налетом или их коррозией. Перед проведением работ лучше обработать их поверхность средствами бытовой химии для удаления ржавчины и известкового налета — это упростит демонтаж и дальнейшую установку оборудования.

Наличие прокладок в подводных шлангах и смесительном корпусе исключает использование различного вида дополнительных уплотнителей в виде синтетической и льняной ленты, резиновых колец.

При ремонтных работах часто приходится менять пришедшие в негодность подводные шланги, для замены лучше приобретать виды с нержавеющей оплеткой и накидной гайкой со штуцерами, выполненными из цветных металлов (медь, латунь).

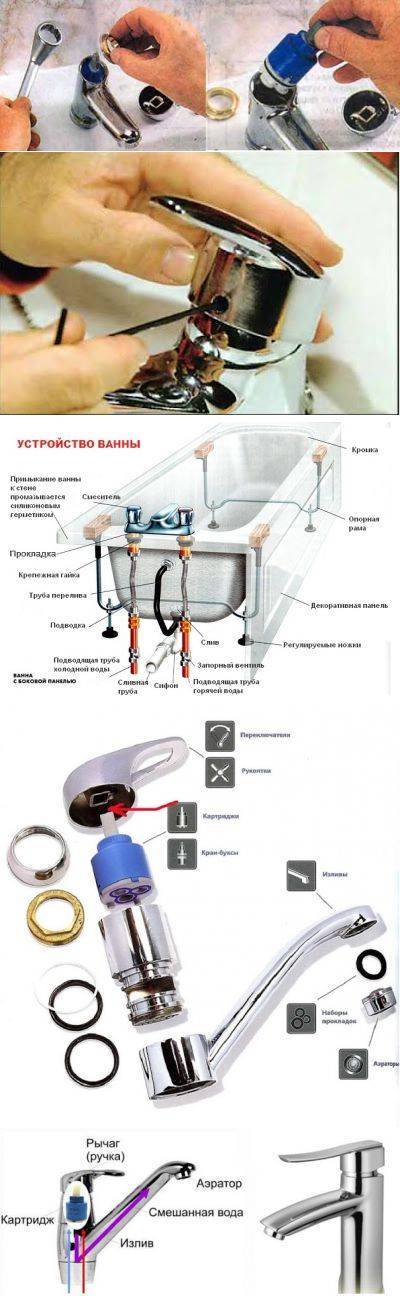

Внутреннее устройство однорычажного картриджевого смесителя

Типичные неисправности и методы их устранения

По принципу работы все смесители подразделяются на следующие виды:

вентильные устройства. Основой смесителя являются два крана, предназначенные для подачи холодной и горячей воды. Такие устройства считаются наиболее распространенными и наиболее надежными;

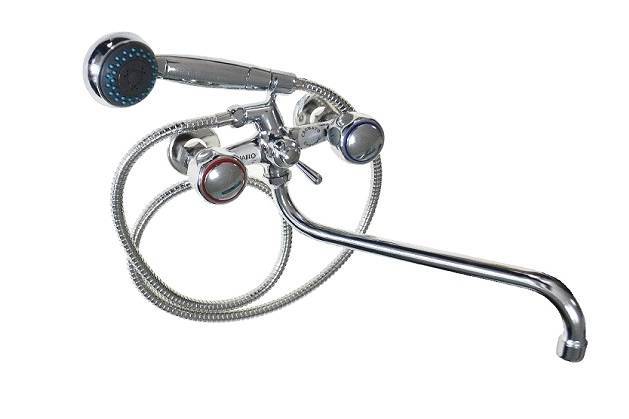

Наиболее популярный вид смесителей с двумя вентилями

однорычажные. В основе устройства находится поворотные рычаг, которым регулируется и количество подачи холодной или горячей воды и общий напор жидкости. Однорычажные смесители более прихотливы к качеству воды, поэтому при выборе такого устройства рекомендуется установка дополнительных фильтров;

Устройство с одним рычагом управления

сенсорные. Относительно новый вид смесителя. Включение устройства производится благодаря установленному фотоэлементу, которые реагирует на поднесение рук.

Автоматическое сантехническое устройство с датчиком

Смесители сенсорного типа не подлежат ремонту в домашних условиях.

Ремонт вентильного смесителя

Наиболее частными поломками вентильного смесителя в ванной являются:

1. Протечка крана. Причинами неисправности могут быть естественный износ прокладки или повреждение кран-буксы. Ремонт шарового крана производится по следующей схеме:
   • перекрыть подачу воды на сантехническое устройство;
   • с протекающего крана снять декоративный колпачок (заглушку), который чаще всего просто вставляется в паз;
   • выкрутить винт, который находится под заглушкой;
   • выкрутить кран-буксу (используется разводной или гаечный ключ соответствующего размера);
   • заменить прокладку или кран-буксу (при наличии видимых повреждений данного устройства);
   • произвести сборку в обратном порядке.

Последовательность выполнения ремонта

1. Протечка душевого переключателя. Причинами также являются естественный износ или некачественная вода. Ремонт данной неисправности производится в следующем порядке:
   • перекрывается подача воды на смеситель;
   • снимается декоративный колпачок и переключатель;
   • при помощи разводного (гаечного) ключа откручивается гайка душа;
   • производится замена уплотнительной прокладки и сборка в обратной последовательности.

Технология замены прокладки душевого переключателя

1. Протечка в месте присоединения душевого шланга, лейки душа или гусака. Ремонт следует производить в следующем порядке:
   • откручивается гайка, фиксирующая шланг (лейку душа или гусак соответственно);
   • производится замена прокладки и сборка узла смесителя.

В некоторых моделях смесителей помимо замены прокладки требуется дополнительная герметизация резьбы ФУМ-лентой или иными аналогичными материалами.

Устранение течи в месте присоединения душевого шланга

Ремонт однорычажного смесителя

Типичные поломки однорычажного смесителя устраняются следующими способами:

1. Снижение напора струи крана. Причиной неисправности является засор аэратора. Чтобы прочистить аэратор, необходимо:
   • снять устройство, которое, как правило, крепится резьбовым способом;
   • промыть ситечко под напором воды или воздуха;
   • установить аэратор на прежнее место.

Прочистка аэратора смесителя

1. Протечка рычага управления. Причиной образования неисправности являются проблемы в работе картриджа – специального устройства, в котором производится смешение горячей и холодной воды. Произвести ремонт картриджа своими руками не получится, но для устранения течи можно самостоятельно заменить устройство. Работа выполняется в следующем порядке:
   • снимается декоративная заглушка с корпуса переключателя;
   • ослабляется винт, фиксирующий рычаг;
   • снимается корпус рычага и декоративный элемент, расположенный под ним;
   • при помощи разводного (гаечного) ключа снимается картридж;
   • устанавливается новое устройство и производится сборка в обратном порядке.

Подбирать новый картридж рекомендуется на основании пришедшего в непригодность устройства, то есть после снятия старого картриджа.

Схема разборки однорычажного смесителя для замены картриджа

1. Протечки в местах присоединения душевого шланга, душевой лейки и гусака смесителя устраняются по схеме вентильных смесителей.

Способы устранения поломок однорычажного смесителя представлены на видео.

Если справиться с неисправностью смесителя самостоятельно не получается, то потребуется помощь профессионального сантехника.

Инструкция по разборке

Прежде всего, подготовьте инструменты, которые вам будут нужны для разборки смесителя с одним рычагом.

Вам следует иметь при себе:

• Плоскую отвертку.
• Разводной ключ.
• Гаечные ключи.
• Нож.
• Плоскогубцы.

Далее ваши действия будет определять внутреннее строение смесителя. При этом не забудьте перед началом работ отключить водоснабжение.

С керамическим картриджем

1. Используя нож или отвертку, извлеките заглушку с красно-синей отметкой.
2. Выкрутите шестигранником или отверткой винт, функцией которого является удержание рычага.
3. Снимите рычаг с корпуса, чтобы увидеть верхнюю часть картриджа с регулирующим штоком и зажимной гайкой.

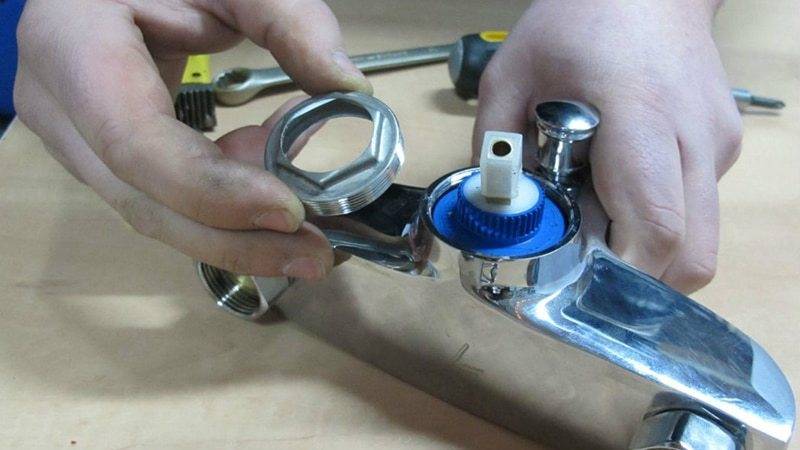

4. Аккуратно открутите зажимную гайку, взяв для такой манипуляции в зависимости от вида гайки либо гаечный ключ (для граненой гайки), либо отвертку (для круглой гайки, у которой есть углубления и буртик).
5. Извлеките картридж, запомнив его расположение внутри корпуса.

Шаровой

Разбор данного однорычажного смесителя проводится по такой схеме:

• Снимите ручку, ослабив винт, который ее удерживает.
• Используя отвертку, надавите на кольцо (его выемку), чтобы оно повернулось против часовой стрелки, но не полностью.
• Снимите купол с помощью плоскогубцев, не деформировав при этом расположенное под ним четырехзубчатое кольцо.
• Открутите с купола кольцо из пластика для проверки соединения, его вращения и степени загрязнения.
• Извлеките пластиковую щитовидную деталь, прочистив ее черную часть (уплотнитель). Иногда вся неисправность заключается в загрязнении этой детали, поэтому после прочистки кран собирается обратно.
• Если прочистка не помогла, извлеките из крана шар и осмотрите его. При необходимости замены шара установите в смеситель новую деталь, а затем соберите всю конструкцию в обратном порядке.

Наглядно, смотрите в нижеследующем видео.

https://youtube.com/watch?v=K1K2Sw0428U

Смеситель данного типа довольно часто засоряется в месте излива крана, что проявляется ослабленным напором воды, но для устранения такой неполадки не требуется полностью разбирать шаровой смеситель. Чтобы прочистить излив, сначала выкрутите гайку в изливе крана. Извлеките сеточку, а после промывания и продувания установите ее обратно, после чего верните гайку на ее место.

Виды смесителей

Смесители бывают трех модификаций:

• однорычажные,
• вентильные,
• шаровые.

В этой статье мы поговорим о самом распространенном виде – шаровом типе конструкции. Сам механизм, достаточно, простой – всего лишь единственный поворотный рычаг.

При его положении вверх или вниз, регулируется напор воды, а оборотом ручки влево или вправо координируется температура воды.

По причине простоты устройства такие смесители считаются наиболее надежными и экономичными.

Если вам приходится каждый день слышать надоедливый, монотонный звук капающей воды из крана, это значит, что кран пришел в негодность, и подлежит ремонту или замене.

Смеситель считается настолько значимым элементом сантехнического оборудования, что его повреждение требует немедленного вашего вмешательства.

Основанием для появления поломок могут явиться следующие причины:

• возникновение протечек крана,
• уменьшение объема потока воды,
• просачивание жидкости из-под вентиля.

Если вы обнаружили, хотя бы один из вышеперечисленных признаков, изделие подлежит разборке.

Хотите не только самостоятельно демонтировать кран, но и попытаться устранить неполадку, а потом еще и правильно его собрать?

Для этого нужно досконально знать устройство смесителя.

Если вы будете располагать информацией, относительно того, из каких компонентов состоит данное приспособление, то можно застраховаться от ошибок и порядочно сократить время на его ремонт.

Однорычажные смесители – причины поломки

Несмотря на то, что такие смесители бывают двух видов, причины поломки часто схожи, хотя есть некоторое различие:

Шарнирный кран для кухни

• шаровой затворный механизм считается более надежным. Правда, со временем стальной шар подвергается коррозии. Тефлоновые уплотнения и прокладки также изнашиваются, и затем начинает просачиваться вода. Их можно быстро заменить. Однако, если треснул сам шар, то потребуется покупать новый;
• дисковый керамический картридж не боится ржавчины и жесткой воды. Такой однорычажный прослужит много лет. Сама конструкция состоит из тонких пластин, которые тщательно подогнаны друг к другу. Зазор составляет сотые доли миллиметра, поэтому попавший мусор или песчинка может вызвать скол и поломку. В этом случае надо будет тоже произвести замену;
• засор иногда приводит к деформации резинового седла и самого затвора. Поэтому потребуется сделать разборку, очистку и замену резины;
• неплотно поставленный рычаг приводит к просачиванию воды. Чтобы это прекратить, достаточно просто хорошо затянуть все соединения;
• небольшую трещину на самом корпусе можно заделать с помощью герметика. Если это не удастся, то лучше подыскать другой смеситель.

Частая причина неполадок заключается в самой воде, а точнее – ее жесткости. Даже обычный фильтр для очистки позволит, чтобы однорычажный прослужил гораздо дольше и без поломок.

Из каких частей состоит смеситель?

Смеситель — незаменимый элемент любого жилого помещения. В закрытом состоянии он удерживает жидкость. В открытом — перемешивает холодную и горячую воду, позволяет регулировать интенсивность напора струи.

Однако широкий ассортимент может вызвать настоящую головную боль. Ведь чтобы выбрать подходящую модель, необходимо учитывать не только внешний вид устройства, но и надёжность конструкции

Поэтому так важно знать конфигурацию смесителя. В случае необходимости полученные знания помогут определить степень сложности ремонта — можно ли сделать это самостоятельно или придётся воспользоваться услугами профессионалов

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

• Извлекаем пробку.

  Удаляем заглушку.

• Отпускаем стопор.

  Отпускаем стопор.

• Снимаем рычаг.

  Снимаем ручку.

• Выкручиваем специальным ключом или пассатижами прижимное кольцо.

  Откручиваем кольцо.

• Откручиваем крышку-колпачек.

  Откручиваем колпачек.

• Вынимаем поводок, манжету, шар.

  Извлекаем шар.

• Отверткой извлекаем седла с пружинами.

  Извлекаем седла с пружинами.

• Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.

Наглядное пособие от канадских специалистов:

Как починить смеситель в ванной

Кухонный смеситель от ванного отличается наличием в последнем переключателя, который перенаправляет воду из крана в душ. Всё остальное точно такое же, и ремонт производится так же, как было описано выше.

Однорычажный смеситель для ванной с переключателем в виде штока, расположенного на корпусе гусака

Что касается ремонта переключателя. Существует достаточно большое разнообразие переключателей в плане их конструкции. Чтобы провести переключение с крана на душ, одни модели надо поворачивать относительно своей оси, другие вытягиваются как шток, третьи расположены сбоку корпуса смесителя, четвёртые сверху гусака и прочее. Но у всех у них одна проблема – ржавчина и накипь, которые нарастают и не дают детали двигаться на открытие или закрытие. Переключатель начинает работать туго, прокладки постепенно истираются, так что говорить о какой-то герметичность конструкции уже не приходится.

Что можно посоветовать по поводу ремонта переключателя. В первую очередь его надо разобрать. Это несложно, потому что данная деталь с корпусом смесителя и гусаком соединена накидными гайками, внутри которых установлены резиновые прокладки:

Проверяются прокладки на их целостность

Но так как смеситель уже разобрали, то лучше поменять их на новые.
Все элементы переключателя надо очистить от грязи и ржавчины.
Особе внимание уделите резьбе, от которой зависит полное примыкание гаек и полная фиксация детали к корпусу прибора.. Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ

Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины

Переключатели, работающие на вытягивание, в своей конструкции имеют специальную пружину, которая подпирает деталь на автоматическое запирание подачи воды на душ. Так вот очень часто при разборке смесителя эта пружина отсутствует. Она просто в течение долгого срока эксплуатации проржавела и растворилась в воде. Её надо возместить установкой новой пружины.

Переключатель с крана на душ в однорычажном смесители для ванной

Чтобы было понятно, как разбирается однорычажный кран на раковине в ванной комнате, предлагаем посмотреть видео.

Watch this video on YouTube

Подбор и приобретение нужных запчастей

Картридж смесителя

Ремонт смесителя подразумевает замену какой-либо его составной части – внутренних расходных элементов и внешних деталей конструкции

Если речь идет о замене излива, рычага управления или лейки душа, обращают внимание не только на качество, но и внешний вид. Их цвет может отличаться от цвета корпуса смесителя

Чаще всего ремонт связан с заменой расходных материалов. Но предугадать сложно, какая деталь может понадобиться. Поэтому рекомендуется всегда под рукой держать ремкомплект, в котором собраны самые необходимы комплектующие: картридж, кран-букса и набор уплотнителей.

Идти за новым картриджем стоит тогда, когда будет демонтирован старый, так как существует вероятность, что деталь не подойдет. Даже внешне похожие устройства от одного производителя могут быть оснащены механизмами разного размера. Типоразмер всех картриджей колеблется от 28 до 46 мм.

Картриджи могут отличаться по высоте. Разница бывает в несколько миллиметров и заметить ее довольно сложно. Даже материалы могут отличаться, смешивающие механизмы изготавливают из металла и керамики

Вот поэтому во время покупки нового картриджа важно иметь с собой неисправный элемент

Легче всего заменить аэратор – сетчатый фильтр, который вкручивается в излив. Не придется разбирать смеситель, достаточно купить новую деталь и вкрутить ее на место старой. Сеточки изготавливают из металла, цветных металлов, полимеров, спрессованного алюминия и пластика. Они бывают вакуумные, поворотные и со светодиодной подсветкой. В данном случае выбор ограничивается лишь пожеланиями покупателя. Главное, чтобы аэратор был подходящего диаметра.

Как заменить картридж?

Конечно, керамические пластины картриджа служат намного дольше, но и они могут быть причиной плохой работы смесителя, а то и полного его отказа. Отремонтировать картриджи невозможно – надо знать, как их менять.

Есть несколько внешних проявлений неисправности картриджа:

• не происходит смешение горячей и холодной воды: на выходе – только одна из них;
• нет подачи воды вообще ни в одном положении рычага крана;
• температура воды на выходе не фиксируется, часто меняется;
• кран не осуществляет полную подачу воды;
• после открытия крана воду из смесителя не удается перекрыть;
• из-под рычага постоянно просачивается вода;
• повернуть рычаг можно, только приложив значительные усилия.

На работу и состояние смесителя, в значительной мере, влияют находящиеся в воде нерастворимые частицы ржавчины, извести, песка и других примесей. Применение различных фильтров очистки воды продляет срок надежной эксплуатации картриджа, а значит, и смесителя в целом.

Картриджный смеситель не только изнашивается, но иногда ломается из-за ряда причин:

• при изготовлении на производстве применялись некачественные материалы;
• частые резкие или ударные воздействия на рычаг смесителя;
• гидроудары в системе;
• плохое качество воды;
• плохие фильтры или их отсутствие.

Как видно, рассчитывать на вечную работу приборов смешивания и подачи воды, особенно картриджей, не приходится, и наступит время, когда старый картридж придется достать и заменить на новый. Для ремонта можно пригласить опытных сантехников, но, если есть необходимые навыки и желание, можно данные работы осуществить самостоятельно.

При замене картриджа понадобится следующий набор инструментов:

• отвертки под разный размер;
• разводной ключ;
• трубный ключ;
• пассатижи;

• шестигранный ключ (небольшой, для стопорного винта);
• чистая ветошь;
• жидкость WD-40.

Приобретенный новый картридж может не подойти по посадочным местам и размерам, поэтому лучшим вариантом было бы в магазин принести снятый старый узел и по нему купить новый. Условием такого обмена должно стать наличие других работающих источников воды, которые компенсируют отсутствие картриджа, подлежащего замене. Демонтаж неисправного картриджа производится без особых трудов – нужно самостоятельно сделать несколько несложных шагов.

Начинать работу следует со снятия пластмассовой декоративной заглушки (синяя/красная) простым поддеванием ее плоской отверткой. В глубине открывшегося отверстия находится небольшой стопорный винт. Надо убедиться, какая у него головка, и приготовить соответствующую отвертку или ключ-шестигранник. Винт полностью выворачивать не надо – достаточно немного ослабить.

Место посадки картриджа чистим от отложений, грязи, ржавчины, песка. К операции по очистке нужно подойти серьезно и тщательно: если останутся даже небольшие частицы, то картридж не станет плотно на свое место и при совпадении посадочных меток. После этого приобретенный новый картридж устанавливаем в тщательно подготовленное посадочное гнездо.

Включаем воду, проверяем работу на всех режимах. В случае появления протечки разбираем в известном порядке узел и устраняем неисправность. Теперь стопорный винт можно ввернуть поплотнее и закрыть технологическое отверстие декоративной пластмассовой пробкой (синяя/красная). Замену картриджей подобным образом производят в любых местах установки смесителей: эти узлы практически одинаковы по устройству и принципам монтажа и демонтажа. Различия смесителей в основном в их внешнем оформлении.

Другое дело, когда смеситель более сложной конструкции: с регулятором температуры, датчиком движения или сенсорами. Работу по замене деталей в таких приборах лучше доверить опытным специалистам.

Устранение течи

Задача замены картриджа в смесителе решается гораздо проще, чем кажется на первый взгляд. Вам понадобятся такие нехитрые инструменты:

• разводной ключ
• шестигранный ключ
• две отвертки

Порядок действий будет таковым:

• отключите подачу горячих и холодных потоков
• снимите декоративную заглушку, находящуюся на смесителе
• открутите винт-фиксатор, расположенный под данной заглушкой
• снимите ручку смесителя
• открутите  кольцо, расположенное под ручкой
• разводным ключом снимите гайку
• вытащите неисправный картридж смесителя

После всех действий вам остается:

• установить новый работающий картридж
• проделать предыдущие действия в обратном порядке
• включить воду, проверить исправность смесителя

Замена картриджа в смесителе производится легко, если следовать указанной выше инструкции. Для того чтобы выбрать подходящую деталь, рекомендуется четко знать, какой модели ваш смеситель, а лучше иметь при себе пример неисправного картриджа.

Шаровой

Весьма ремонтопригодный тип арматуры. Замене подлежат резиновые подпружиненные седла, пружины, манжета, реже шар. Разборка элементарная:

• Извлекаем пробку.

  Удаляем заглушку.

• Отпускаем стопор.

  Отпускаем стопор.

• Снимаем рычаг.

  Снимаем ручку.

• Выкручиваем специальным ключом или пассатижами прижимное кольцо.

  Откручиваем кольцо.

• Откручиваем крышку-колпачек.

  Откручиваем колпачек.

• Вынимаем поводок, манжету, шар.

  Извлекаем шар.

• Отверткой извлекаем седла с пружинами.

  Извлекаем седла с пружинами.

• Потянув вверх, отсоединяем гусак, если протечек по соединению при поворотах нет, операция излишняя.

Наглядное пособие от канадских специалистов:

Преимущества оборудования с одним рычагом

Все очень способное — легко, в этом случае мы можем заметить подтверждение данной истине.

Вот последовательность преимуществ, содействующих нарастанию популярности смесителей с ручкой:

1. Эстетически привлекательный внешний вид. Стильный дизайн украсит любой интерьер.
2. удобное управление и Практичность. Сейчас не требуется скользить по вентилям намыленными руками, воду возможно открыть кроме того локтем.
3. Моментальная регуляция напора и температуры потока одним перемещением.
4. Сроки эксплуатации на порядок продолжительнее устаревших аналогов, а также благодаря современным материалам и продуманной конструкции.
5. починки и разборки-Максимальная простота сборки. Устранить незначительные неприятности хозяин может сам.

Пошаговая инструкция

1. С однорычажного смесителя с керамическим или металлическим клапаном, нужно, аккуратно, демонтировать рукоятку для управления подачи жидкой субстанции.
   Следует знать, что такой рычаг, как правило, крепится посредством надежного винта, который располагается под декоративной накладкой.

   Для того чтобы ее снять понадобится какой-нибудь острый предмет.
   К внутренней части смесителя можно добраться только после того, как винт будет выкручен.

2. Выясните способ его крепления.
   В каждой модели этого сантехнического прибора, он — различный.
   Бывают модели, у которых рычаг, просто, одет на стержень.
   В этом случае для того, чтобы снять рукоятку, ее нужно подтянуть вверх и, не отвинчивая никаких болтов, аккуратно снять (так как в данной конструкции их нет).

   Когда маленький крепежный элемент находится сбоку шарового смесителя, нужно открутить отделочный ограничитель, который является координатором подачи холодной или горячей жидкости в кран.

   После снятия рычага, необходимо, открутить крышку остова смесителя.

3. В основном, эта крышка прикрепляется с помощью пазов.
   Поэтому откручивать данный элемент следует, вручную, без применения каких-либо инструментов.

   Но, если она прикреплена фиксирующим болтом, который находится сбоку, то винт необходимо откручивать подходящей по размеру отверткой.

   Затем острым ножом необходимо поддеть верхний кожух и снять его руками.

4. Под крышкой находится большая зажимная гайка.
   Для того, чтобы ее открутить, потребуется разводной или газовый ключ.Только после этого можно вынимать, нуждающийся в замене картридж.

   Не забывайте, что под ним имеется прокладка и она, скорое всего, там утрамбовалась и прилипла. Так что снять ее может оказаться не так просто, как вы ожидали.





















   Затем, необходимо, включить воду и посмотреть, в каком месте есть протечка – подобным образом вы сможете точно выяснить причину поломки смесителя.

   После этого можно будет осуществлять ремонтные работы по замене прокладки или картриджа в целом. Чтобы поменять износившуюся деталь, вы должны будете добраться до «неблагополучного» места.

По этой схеме можно разобрать шаровый кран. Как видите, в этом нет ничего сложного. Если вы будете следовать вышеизложенной инструкции, то проблем с разборкой возникнуть не должно.

Если в вашей кухне или ванной установлен смеситель с двумя вентилями, то разборку нужно осуществлять немного по другой методе.

Из чего состоит смеситель – устройство и разновидности

Основные компоненты конструкции

Устройство типового однорычажного шарового смесителя для кухни можно изучить с помощью этого рисунка. Для подачи горячей и холодной воды применяют разные патрубки (9). Они плотно прилегают к полому шару (4) с отверстием. Его перемещение уменьшает/увеличивает рабочий диаметр соответствующего отверстия, что сопровождается изменением температуры и напора жидкости на выходе (10).

Передвижение рабочего механизма однорычажного смесителя выполняется штоком (3), который жёстко соединён винтом с рукояткой крана. На схеме отмечены регулировочные и уплотнительные элементы. Аэратор (12) обеспечивает равномерное распределение струи. Этой универсальной деталью оснащают многие модели сантехнических приборов данной категории, вне зависимости от типа смесителя.

Принцип действия картриджа

Повороты вправо/влево изменяют размеры входных отверстий. Смещение в перпендикулярном направлении уменьшает/увеличивает напор. Основные функциональные элементы (пластины) однорычажного смесителя создают из керамики. Это исключает процессы коррозии, повышает устойчивость к механическим воздействиям.

Другие компоненты однорычажного смесителя с картриджем

Дополнительные функции

Ремонт смесителя в ванной своими руками требует понимания и дополнительных функций. Кроме отличий в конструкции, существуют разные особенные функции, кардинально меняющие ремонт.

Желательно, чтобы кран обладал следующими особенностями:

• Возможность поворотного механизма;
• Отсоединяющийся слив;
• Направленность в центр мойки.

Также они могут иметь выдвижным шлангом. Как правило, для раковины используются модели с коротким изливом. Устройство смесителя для ванной с душем несколько отличается. Они имеют дополнительный клапан, направляющий воду в лейку. Для более комфортного использования, нужен поворот. В ванной будет удобным выдвижной шланг, которым легко можно набрать воду в ведро.
