Как сделать односкатную крышу

Как сделать односкатную крышу своими руками?

Перед началом строительства надо создать проект и произвести все расчеты. Затем приобретаются все необходимые материалы с учетом доборных элементов, утепления, вентиляции и водостока. Запас зависит от свойств покрытия и качества древесины. Стоит помнить, что для каждого способа существует своя технология и инструкция.

Готовится инструмент и оборудование:

• пила, молоток, строительный нож, топор, отвес, рулетка, уровень;
• шруповерт;
• строительный степлер;
• стропильные гвозди и скотч.

Этапы монтажа односкатной крыши включают в себя одиннадцать шагов

• Согласно чертежам подготавливаются балки и стропила нужных размеров и в необходимом количестве. Если требуется, строятся фермы.
• По периметру верхней части здания оборудуется армопояс или мауэрлат.
• По схемам и рассчитанным величинам поэтапно устанавливаются балки, которые крепятся к элементам мауэрлата. Чтобы правильно произвести работы, учитывается нагрузка на детали с подветренной стороны.
• Стропила крепятся непосредственно к балкам с опорой на выступающую часть несущих стен. В итоге должен получиться прямоугольный треугольник.

• Затем проводят установку стропильной ноги, один из ее концов выкладывая на краю балки. Этот элемент конструкции станет основой будущей обрешетки.
• Вышеперечисленные мероприятия пошагово применяются для всех балок и стропил, следя за идентичностью и равномерностью расположения узлов.
• После присоединяется деревянная обрешетка.
• На каркас укладывается кровля. Работы начинают с подветренной стороны. Размещается первый элемент возле фронтального навеса, затем прикрепляются 2 листа покрытия в первом ряду. В следующем ряду выкладывает такое же количество, после возвращаемся на первый ряд и добавляем еще один лист. Следуя этому приему, перекрываем всю крышу.

• После закрепления внешнего покрытия, к примеру, профлиста, гидроизоляция изнутри пристреливается степлером к обрешетке. Для скромных построек вроде сарая подойдет обычная полиэтиленовая пленка. Ее не натягивают и располагают с нахлестом снизу вверх.
• Вслед за тем приходит очередь теплоизоляции: минваты, стекловолокна или базальтовых матов.
• В последнюю очередь укрепляется линия ветрового фронта – досками или кирпичной кладкой.

Односкатная крыша: принимаемся за работу

Возведенная односкатная крыша своими руками в каменном или кирпичном доме – не такой уж и сложный процесс, если соблюдать порядок выполнения работ. На стадии подготовки следует позаботиться о строительном «минимуме». Имеется в виду набор необходимых инструментов:

• ножовка;
• нож;
• молоток;
• уровень;
• гидроизоляция;
• доска;
• брус (12 и 15);
• балка прямоугольного сечения 100 х100 (мауэрлат);
• утеплитель;
• пароизоляция;
• кровельный материал (шифер, к примеру, или металлочерепица);
• метизные изделия: шиферные гвозди, строительный степлер, гвозди 80.

Далее выполняются следующие этапы:

• Заподлицо с внутренними стеновыми поверхностями устанавливаются направляющие балки (мауэрлаты), фиксируются анкерными болтами.
• На стене большой высоты делаются неглубокие выемки, куда будут укладываться стропила. Пазов должно быть столько же, сколько и стропил.
• В них плотно устанавливаются и фиксируются шиферными гвоздями к направляющим балкам брусья, по высоте чуть превышающие высоту будущей крыши.
• Не доходя до вершины крыши к брусьям, строго по уровню приколачивается доска. Выступающие из-под нее верхушки бруса отпиливаются.
• С постоянным размером в 0,5-0,8м ставятся стропила. Для защиты подкровельного пространства от проникновения влаги их края выступают от стены от 0,2м до полуметра.
• На готовый каркас монтируется обрешетка. Ортогонально к поверхности несущей системы крыши прибиваются доски с определенным шагом. Так, для шифера он равен 0,15 м. Это будет обрешетка. Все деревянные элементы должны быть сухими, без червоточин, ровные, обработанные противогнилостным антисептиком.
• Обрешетка служит основанием для укладки рулонного гидробарьера (рубероида, полиэтилена, др.). Начинать работу следует с основания крыши. Рулон раскатывается вдоль досок между двумя противоположными крайними точками и отрезается по длине. Так кроются листы по всей покрываемой площади. При этом должен быть нахлест полотнища на уже уложенный фрагмент на 0,1м. Фиксируется гидроизоляция скобами к обрешетке.
• Сверху покрывают финишным материалом. Если это металлочерепица, то крепится она специальными шурупами с шестигранной головкой в месте прогиба волны к деревянному основанию обрешетки. Укладываются листы внахлест. В нижней амплитуде волны, в местах накладки, фиксируются саморезами.

Для утепления верхних несущих поверхностей оптимальным вариантом в качестве теплоизоляции можно считать базальтовые маты, теплоизоляционные плиты, стекловолокно и стекловату. Они укладываются на предварительно натянутую пароизоляцию. Окончательно слои «пирога» располагаются в таком порядке: пароизоляционное покрытие, утеплитель, гидроизоляционный слой.

Односкатная крыша в собственном исполнении будет служить долго, радуя хозяина дома аккуратным внешним видом, прочностью и надежностью, если использовались качественные материалы, все элементы каркаса надежно закреплены под верно выбранным углом наклона, защитный слоистый пирог и кровельный материал уложены правильно, а также соблюдена технология работ.

Проектирование односкатных крыш. Что учесть ↑

Планируя сборку односкатной крыши нужно учесть и рассчитать множество факторов: схему стропильной системы, угол наклона, нагрузки, подобрать соответствующие материалы. В итоге должен получится чертеж с полной информацией о будущей крыше.

Классическая схема односкатной стропильной системы, это уложенные поперек строения балки с креплением, к мауэрлату, установленному вдоль несущих стен. Это так называемая односкатная крыша с простыми наслонными стропилами. Но подобный вариант возможен только при пролетах с длиной не более чем 4500 мм. Но, допускается использование односкатных крыш с большей протяженностью.

• При ширине пролета в 5000-6000 мм, наслонные стропила нужно усилить подкосами, которые опираться на несущую стену с дополнительным мауэрлатом.
• Если ширина пролетов достигает значения 6000-7500 мм, потребуется собрать более сложный вариант – с упором на шпренгельную ферму. В конструкцию добавляется бабка, поддерживающая дополнительный брус, на который опирается стропило. Естественно стойки (бабки) дополнительно усиливаются подкосами.

Кроме выбора схемы устройства стропильной системы на стадии проекта потребуется спланировать шаг между балками, а также их сечение. Такие параметры зависят тоже от ширины пролета и используемой длинны стропил между несущими стенами. Общие рекомендации следующие:

• При длине стропильной балки до 3000 мм ее сечение подбирается в пределах 80×100 или 90×160 мм. Шаг между отдельными элементами должен составлять от 1100 до 2100 мм (зависимо от сечения!).
• Если стропило длиной 6500 мм, в таком случае подбирается сечение бруса 120×220 мм с шагом между деталями 1100-1400 мм.

Но, кроме выбора соответствующего сечения стропильных балок, и схемы сборки очень важным фактором является угол наклона будущей крыши.

Выбор угла наклона ската

От угла наклона собираемого ската зависит будущее функционирование крыши, а также ее прочность. Оптимальный уклон должен обеспечивать удаление осадков с плоскости (в особенности снега), невысокую ветровую нагрузку, а также устойчивое крепление кровельного настила.

Важно
Расчет углов наклона всех кровельных конструкций должен производиться в точном соответствии с СНиПом 2.01.07-85 «Нагрузки и воздействия». Эти строительные нормы предоставляют всю информацию по конкретному региону страны.. Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов

К примеру можно воспользоваться данными из приведенной ниже таблицы

Стоит также учитывать тип используемого кровельного материала, который также рекомендуется использовать при различных углах падения скатов. К примеру можно воспользоваться данными из приведенной ниже таблицы.

Тип кровельного материала	Рекомендуемый угол наклона в градусах
Металлочерепица	30
Рулонные настилы (рубероид)	Не более 5
Профнастил	8 и более
Шиферный лист	20-30

Совет
Не стоит забывать, что в регионах с большим количеством осадков в зимний период наиболее оптимальное расположение скатов составляет 45°.

Подбирая углы наклона ската и кровельный материал нужно учесть, что плоскости с небольшими уклонами придется очищать от накопившихся масс снега, поэтому лучше всего подобрать настил способный выдержать вес человека без последующих деформаций.

Поэтапный монтаж односкатной крыши

После подготовки сухого, очищенного от коры материала и обработки его антисептиком начинаем пошаговый монтаж односкатной крыши в следующей последовательности:

• устанавливаются балки мауэрлата на изоляционный материал и крепятся к стенам на закладные резьбовые шпильки;
• к мауэрлатам крепятся стропила путём врезки и фиксации с помощью металлических уголков;
• сначала ставятся крайние стропильные ноги, между которыми натягивается шнур, а затем монтируют промежуточные;
• при больших межстеновых пролётах ставятся горизонтальные балки, если это предусмотрено конструкцией крыши;
• между горизонтальным брусом и стропилами ставятся стойки и подстропильные ноги для создания жёсткой треугольной конструкции;
• ставится обрешётка, причём для рулонных и иных мягких покрытий делается сплошная поверхность, а для иных материалов — согласно рекомендации производителя;
• при монтаже обрешётки и стропильной группы учитываются запроектированные фронтальные, карнизные и боковые свесы;
• степлером фиксируется гидроизоляционная пленка с нахлестом в 5—10 см;
• ставится контробрешётка, служащая основой для кровли;
• монтируется кровельный материал с нахлёстом, начиная с нижнего ряда и учитывая свесы;
• с внутренней стороны кровли прикрепляется теплоизоляционный материал, желательно в два слоя и в шахматном порядке;
• крепится пароизоляционная плёнка и по необходимости внутренняя обрешётка;
• ставятся ветрозащитные планки и капельники по периметру сооружения;
• монтируется водосток с уклоном так, чтобы капельник позволял избыточной влаге стекать в желоб;
• при необходимости монтируются выходы печных труб и внутренней вентиляции;
• закрывается карниз с обязательной установкой перфорированных вставок для обеспечения беспрепятственной вентиляции подкровельного пространства.

Важно, чтобы гидроизоляционная плёнка сверху накладывалась на планку капельника так, чтобы конденсат стекал в желоб водостока. . Односкатная крыша, как правило, не отличается большим наклоном скатов, поэтому нуждается в периодической очистке от снега и мусора и в профилактическом уходе

Также надо следить за ветровым воздействием на кровлю, потому что разнонаправленные порывы шквалистого ветра могут ослабить крепёж листов кровельного материала

Односкатная крыша, как правило, не отличается большим наклоном скатов, поэтому нуждается в периодической очистке от снега и мусора и в профилактическом уходе. Также надо следить за ветровым воздействием на кровлю, потому что разнонаправленные порывы шквалистого ветра могут ослабить крепёж листов кровельного материала.

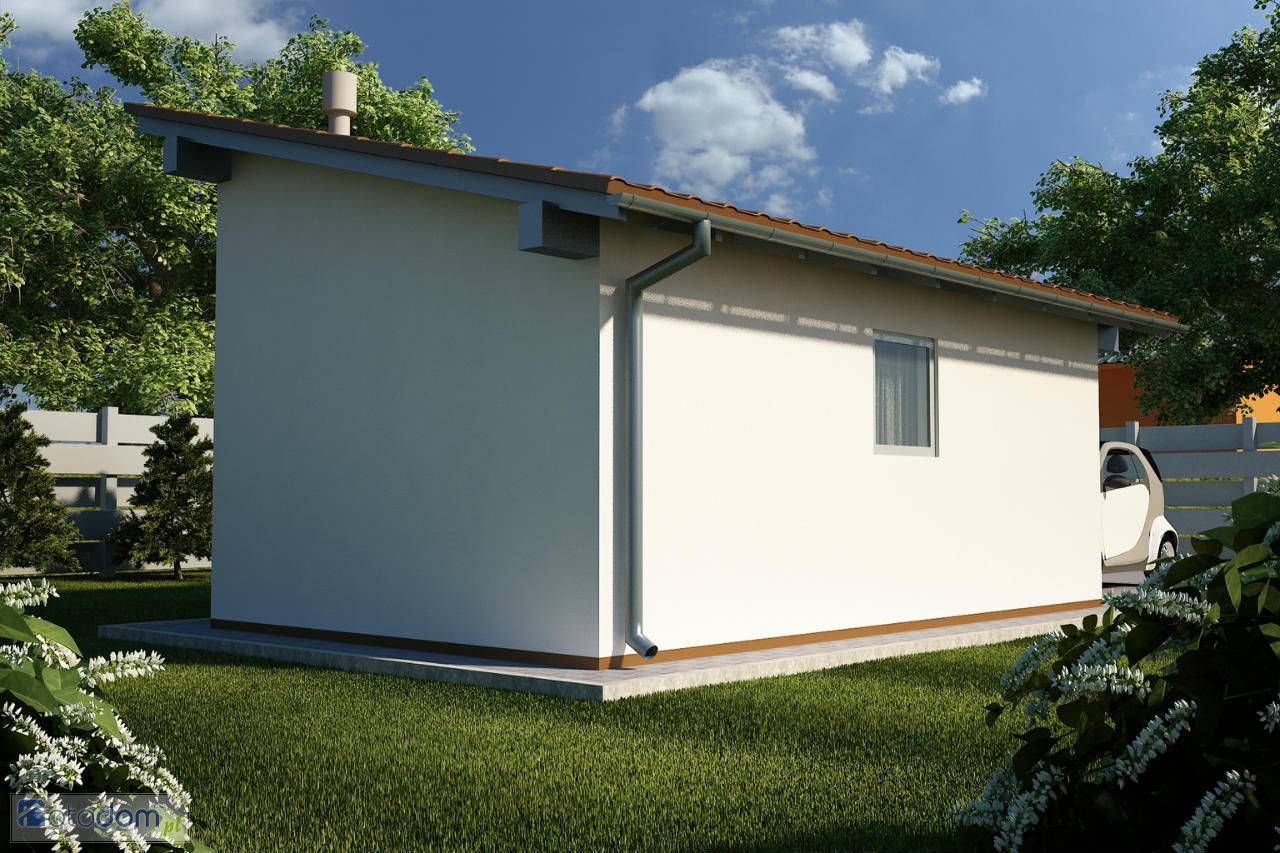

Инструкция по возведению односкатной крыши гаража

Процесс в самом разгаре

Если гараж будет отапливаемым, стоит предусмотреть вентиляцию кровли, которая осуществляется за счёт создания промежутков между кровлей и стропилами. В противном случае за счёт разницы температур будет происходить таяние снега и образование наледи на крыше.

Итак, вы подготовили всё необходимое, начертили чертёж или схему будущей крыши, и теперь можно приступать к работе.

На стены из газобетона, керамзитобетона, пеноблока, кирпича или шлакоблока необходимо уложить слой гидроизоляции – подойдёт нарезанный полосами рубероид.
Устанавливаем мауэрлат – это деревянная обвязка из бруса со стороной 10-15 см. Крепление обвязки к стене осуществляется посредством штырей или анкерных болтов.
Если стены выполнены из бруса, то первые два пункта можно пропустить. Делаем пропилы под стропильную систему в местах касания перекрытий. Делается это для создания максимальной площади контакта в соединении.
Для усиления соединения стропил с мауэрлатом дополнительно крепятся стальные уголки.
Устанавливаем крайние стропила и натягиваем между ними шнур или толстую леску, она будет выступать в роли линейки для обеспечения ровной плоскости.
На стропила для обеспечения прочности кровельного материала устанавливается обрешетка из бруска 50х50 мм под углом 90 градусов, но чаще применяют более дешёвую дюймовую доску низкого качества шириной 10-15 см.
Застилаем гидроизоляцией – это может быть простой полиэтилен

Важно не допускать натяжки и обеспечить нахлёст между слоями не менее 10 см, слои крепятся снизу-вверх.
Далее крепится кровельный материал согласно технологической инструкции к нему.

Если обустройство капитальных стен не вызывает вопросов, то с относительно хлипкими стенами из профнастила могут быть проблемы. В случае если для стен использовался каркас из П-образного профиля, стропила должны обязательно опираться на вертикальную стойку. В случае с более прочными материалами скелета, такими как профильная труба с квадратным сечением, устанавливается горизонтальная перекладина на стойки, которая и будет каркасом крыши.

Особенности конструкции крыши с одним скатом

В составе конструкции есть одна плоскость ската, которая формируется самостоятельной системой стропил. Крайние части стропильных ног сооружаются на надёжных опорах, поэтому их относят к категории наслонных. Система стропил состоит из отдельных элементов, которые опираются концами на противоположные стенки постройки.

Стропильная система односкатной крыши обычно имеет несколько вертикальных опор

В качестве опорных деталей можно использовать 1 или 2 ряда столбов. Обязательным условием монтажа стропильных ног является наличие опоры под коньковым концом стропила.

Детали следует монтировать по отдельности. Они устанавливаются на разные по высоте стены, с которыми скрепляются через мауэрлат. Последний отличается от обыкновенной деревянной рамы. Конструкция состоит из двух брусьев, которые укладываются параллельно на стенки из камней, последний венец сруба или на обвязку каркасного строения.

Вышележащую часть мауэрлата принято называть брусом конька. Однако конструкция не будет создавать коньковый перелом, она используется в качестве опоры. Опоры для крыши подобного типа можно выполнить:

1. Из кирпича, бетона или деревянных реек.
2. С помощью ряда подпорок, которые предназначаются для дальнейшей отделки.

Разновидности односкатных кровель

Конструкция односкатной кровли является простой, однако возводиться она может по-разному.

1. Крыша может быть утеплённой или холодной.

2. Под кровлей можно устроить чердачное помещение. В чистом виде чердаки встречаются довольно редко, так как противопожарные нормы не допускают делать чердак высотой менее 1,6 м. Для односкатной крыши чердачное помещение целесообразно делать лишь в случае, если между конструкцией кровли и верхним перекрытием устраивается жилая мансарда или небольшое помещение для бытовых целей.
3. Односкатные кровли в большинстве случаев делаются пологими. В основном встречаются конструкции с уклоном 5–15°. Хотя бывают и более крутые крыши с наклоном до 60°. Всё зависит от ветровой и снеговой нагрузки в регионе строительства.

Односкатную крышу можно соорудить:

• над отдельно размещённой бытовой или жилой постройкой;
• над пристроенной к главному зданию террасой, баней, входной группой, гаражом и т. д.

Отвод осадков со ската будет происходить автоматически. Достигается это благодаря разнице в высоте стен, которые используются в качестве опор. Соответственно, не понадобится устраивать внутренний сток. К низкой стороне довольно часто фиксируют жёлоб водостока, который отлично справляется с задачей отведения воды в летнее время. В зимний период на пологом скате иногда собирается снег

В этом случае крышу можно почистить, соблюдая необходимые меры предосторожности

Водосточные системы на односкатных кровлях

Односкатная кровля обязательно должна быть с уклоном. Водосток для такой постройки может быть:

• организованным;
• неорганизованным.

Организованный водосток предполагает наличие желобов и труб, отводящих осадки в специально выделенные места

Водосточную систему в таких домах делают наружной, устраивать внутреннюю нет надобности. Сливные желоба следует устанавливать со стороны низкой стенки «в крест» по направлению к стоку.

Жёлоб надо монтировать со стороны низкой стенки перпендикулярно направлению стока

Сточные воды следует выводить в систему дренажа.

Наклон постройки можно обеспечить:

• отличающимися по высоте перегородками или рядами подпорок;
• зафиксированными к стенке главной постройки опорными деталями, которые располагаются выше уровня противоположной стенки;
• половинчатой фермой, которая устанавливается на стены или опоры одинаковой высоты.

Материалы для покрытия кровель с одним скатом

Покрывать односкатное строение можно одним из следующих материалов:

• жесть для кровли;
• рулонные материалы;
• шифер;
• профнастил;
• металлочерепица.

Если требуется сделать красивую постройку под общий стиль остальных строений, можно применить пластик, плитку из сланца или черепицу.

Монтаж искусственной кровли выполняется лишь в случае значения угла наклона, допускаемого изготовителями материала. Скатные конструкции с маленьким уклоном нельзя покрывать соломой и другими подобными материалами, так как они могут быстро сгнить.

Определяем высоту, на которую требуется поднять стену

Чтобы обеспечить найденный угол уклона односкатной кровли, необходимо одну из стен поднять выше. Насколько выше узнаем, вспомнив формулы расчета прямоугольного треугольника. По ним находим и длину стропильных ног.

Как высчитать параметры односкатной крыши

При расчете не забудьте, что длина получается без учета свесов, а они нужны чтобы защитить стены дома от осадков. Минимальный свес — 20 см. Но при таком маленьком выступе за пределы здания смотрится односкатная крыша куцей. Поэтому обычно делают свесы не менее 60 см на одноэтажных зданиях. На двухэтажных они могут быть и до 120 см. В данном случае ширина свеса определяется исходя из эстетических соображений — крыша должна смотреться гармонично.

Пример рисунка в ScratchUp

Проще всего определить насколько надо продлить кровлю в дизайнерских программах, позволяющих прорисовать здание в масштабе и «поиграться» со свесами. Отображаться все должно в 3-х измерениях (наиболее популярная программа ScratchUp). Покрутите в ней разные размеры свесов, определитесь, с каким смотрится лучше (это если проекта нет), а потом заказывайте/делайте стропила.

Утепление кровли

Кровельный пирог устраивается с учётом завершающего покрытия. Пирог включает в себя утеплитель, паро- и гидроизоляцию. Чтобы утеплить строение, подойдёт смесь бетона и глины, шлаки цемента и другие материалы. Довольно часто строители применяют многослойные материалы, например, минеральную вату. Утеплительные плиты бывают:

• плитными;
• рулонными.

Перед прокладкой утеплителя надо выполнить гидроизоляцию. Материал выкладывается поверх составных элементов кровли.

Перед выполнением утепления нужно проложить гидроизоляцию

Это целесообразно делать в случае, если толщина материала для теплосбережения меньше высоты стропила. Если утеплитель по толщине соответствует высоте опорного элемента, плёнку следует монтировать на верхние части брусков, которые применяются для увеличения высоты подпорок.

Гидроизоляцию надо монтировать поперёк ската с нахлёстом 100 мм. Между гидроизоляцией и крышей надо оставить вентиляционный зазор в 50 мм или более. Для этого поверх плёнки монтируются бруски 50х50 мм.

Утеплитель понадобится разрезать на отдельные полосы и расположить между планками. Монтировать материал нужно враспор, для этого его ширина должна превышать расстояние между поблизости размещёнными подпорками на 30 мм. Затем нужно расположить пароизоляционный материал в нижней части стропил и зафиксировать его гвоздями с головками без выступа. Пароизоляция монтируется с нахлёстом примерно в 8–10 см. Для герметичности полотна рекомендуется соединять самоклеящейся лентой.

Как сделать односкатную крышу – пошаговая инструкция

Итак, ниже приведена пошаговая инструкция по монтажу односкатной крыши своими руками. Следование всем пунктам позволит достичь желаемого результата, не прибегая к помощи дорогостоящих специалистов.

Проект и расчеты

Лучше всего сделать все расчёты на бумаге или компьютере. Это может быть и предварительная смета, и план-чертеж, и целый проект будущей крыши. К смете стоит прибавить 5% по материалам, так как они имеют свойство заканчиваться в самый неподходящий момент.

Если постройка не связана архитектурно с другим строением, стоит узнать её подветренную сторону. В местности, где выпадает большое количество осадков, устанавливают крышу с большим уклоном. При этом высокую часть фронтона нужно ставить с менее проветриваемой стороны. Это снизит парусность и уменьшит вероятность срыва крыши порывами ветра.

Мауэрлат односкатной крыши и фронтоны

Когда все уточнения внесены, начинают возводить фронтоны. Первое, что понадобится в таком случае – укладка мауэрлата. Мауэрлат это брус 100*150 мм, который выполняет функцию опоры для стропил и укладывается на армопояс сооружения. Если черновая кровля имеет ровное основание, возводят фронтоны самостоятельно. Это можно сделать при помощи того же бруса, выставив его вертикально через каждые 50 сантиметров в качестве подпорок для фронтонов. С нижней стороны брус привязывают к черновой крыше доской так, чтобы образовался треугольник.

Устройство стропильной системы односкатной крыши

На полученные фронтоны укладывают стропила. Для их монтажа подойдёт доска размерностью 50*150 мм или выше. При необходимости к стропилам ставят дополнительные стойки с лежаками и делают обвязку из стропильных ног. Ниже на фотографии показан пример крепления стропил к мауэрлату крыши.

Стропильная система односкатной крыши может быть висячей, когда стропильные ноги не опираются на дополнительные подпорки, а передают свой вес на несущие стены здания. Максимальное расстояние между стенами при таком монтаже должно быть не больше 5 метров. Если расстояние больше, то используют специальные подкосы или стойки, препятствующие прогибу стропил. При этом стропильная система будет носить название наслонной.

Шаг стропил односкатной крыши рассчитывается исходя из выбранного материала стропил. Ниже приведены общие рекомендации по выбору расстояния:

• Брус — шаг составляет от 1,5 до 2 метров;
• Одинарная доска — от 0,6 до 1,3 м;
• Спаренная доска — от 1 до 1,75 м.

На данный параметр способны влиять и размеры утеплителя, который укладывается между стропил. Для утеплителя, как правило, предусматривают небольшой натяг, чтобы после его укладки не оставалось никаких щелей. Это позволит избавиться от необходимости размещения второго слоя утеплителя, сэкономить средства исключить теплопотери.

Чем больше шаг между стропильными ногами, тем плотнее придется монтировать обрешетку. Это добавит прочности конструкции, но повысит ее стоимость. Фронтон односкатной крыши возводится, если высота стен недостаточна для того, чтобы закрыть все открытые участки крыши. При этом проводится такое же утепление, как и основной кровли, чтобы убрать все мостики холода.

Обрешетка односкатной крыши

После монтажа стропил приступают к креплению обрешетки крыши. Для неё подойдёт даже доска «дюймовка». Она укладывается поперёк стропил и выполняет роль крепёжной лаги для кровельного материала.

Монтаж пароизоляции и кровельного материала

На обрешётку укладывают пароизоляцию

Важно укладывать плёнку таким образом, чтобы накапливающийся конденсат мог свободно скатываться, не попадая внутрь помещения. Для этого предусматривается провисание пароизоляционной пленки

В последнюю очередь устанавливают кровельный материал

Технология его укладки может быть разной в зависимости от вида материала

В последнюю очередь устанавливают кровельный материал. Технология его укладки может быть разной в зависимости от вида материала.

Подытоживая, стоит сказать, что в последнее время односкатные крыши все чаще находят своих приверженцев во всем мире, так как позволяют реализовывать замысловатые архитектурные конструкции, ни в чем не уступающие другим видам крыш. Напоследок предлагаем посмотреть видео, на котором наглядно показано самостоятельное возведение односкатной крыши над пристройкой к дому.
