Открытый камин (44 фото): порядовка монтажа камина открытого типа с огнем, способы установки каминной дверки

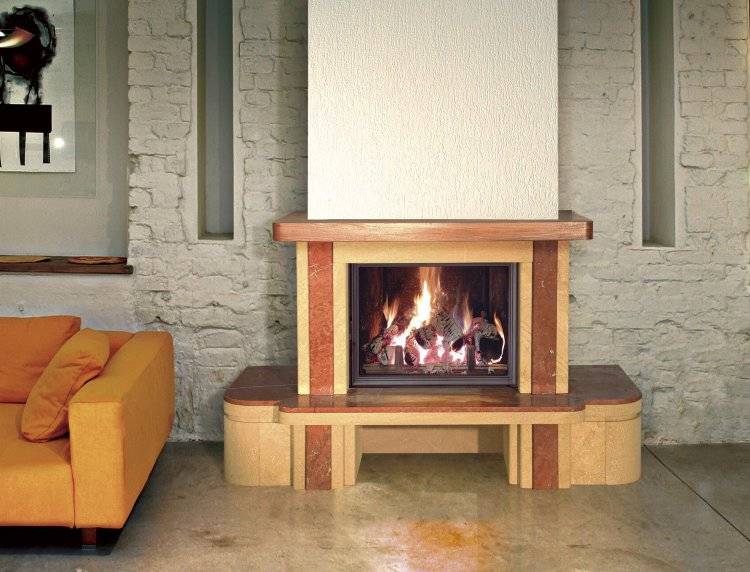

Формирование постамента

Постаментом называется прочное сооружение, на которое будет опираться наша готовая топка. К конструкции не предъявляется особых требований, но главное, что нужно помнить – любой камин нуждается в поступлении воздуха. В классических вариантах воздух проникает в топку через зольник.

Постамент выкладывается из 3-4 рядов кирпича и имеет П-образную форму с открытым пространством снаружи. Заднюю стенку постамента необходимо привязать к стене дома с помощью металлических прутов. Они вбиваются в стену одним концом и обкладываются кирпичом. В качестве раствора готовится смесь из глины и песка, так как чугун достаточно сильно нагревается в процессе работы камина и будет передавать тепло корпусу.

Рассчитать площадь основания и постамента помогут определенные правила, которые устанавливают зависимость габаритов камина от площади топочного отверстия. Чугунную топку устанавливают так, чтобы она не доходила до стены несколько сантиметров. Произведя необходимые измерения, нетрудно вычислить ширину постамента.

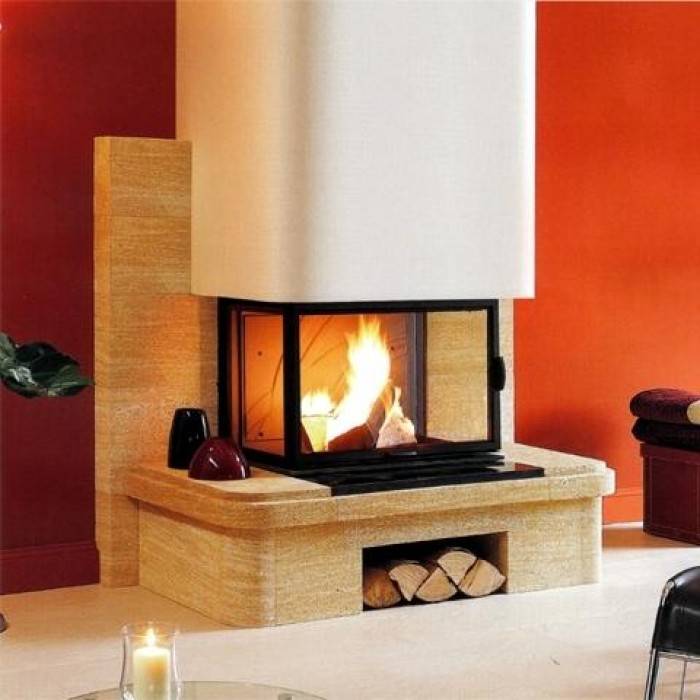

Постамент для углового камина

Обустройство фундамента

Дно котлована глубиной, равной фундаменту дома, утрамбовать;
Уложить на дно и утрамбовать песок слоем не менее 0,1 м;
Бутовым камнем засыпать котлован до уровня почвы, заполняя промежутки раствором извести с глиной либо цементной смесью;
Сверху бетон выровнять, а по окончании застывания покрыть двумя слоями рубероида;
Смонтировать опалубку из дерева до пола помещения. Габариты фундамента во все стороны должны превышать размеры камина на 5 см;
Сделать сетку из стальной арматуры диаметром от 1,2 до 1,5 см и установить ее, используя деревянные бруски, на высоте 50 мм от гидроизоляции;
Бетонный раствор (цемент марки М400 – 1 ч., щебень — 5 ч., песок – 3 ч.) засыпать в опалубку и при помощи уровня создать горизонтальную поверхность;
В течение 7 суток бетон затвердеет, после чего снять опалубку и покрыть фундамент битумной мастикой. Выждать еще 3 недели, а затем накрыть фундамент 2 слоями рубероидной гидроизоляции.

Какое топливо использовать

Основным топливом для металлических каминов являются дрова. Древесина лиственных деревьев (береза и ясень) быстро разогреют камин и помещение, где он установлен. А хвойные дрова (ель или сосна) наполнят помещение специфическим ароматом хвойной смолы. Однако часто топить камин хвойными дровами не рекомендуется, так как выделяющиеся смолы быстрее загрязняют дымоход и решетку камина.

Иногда в дровяных каминах можно использовать и торфяные пеллеты. А вот каменный уголь в качестве топлива использовать нельзя. Кроме повышенного загрязнения помещения, он очень сильно разогревает рабочие элементы камина, что может привести к их деформации и к поломке камина.

В некоторых случаях, доработав конструкцию камина, в качестве источника топлива можно использовать природный газ. Но необходимо помнить, что установка газового оборудования возможна лишь при условии предварительного согласования проекта с газовыми службами.

Делаем кирпичную кладку

Схема угловой кирпичной кладки. Чугунные топки начинают облицовывать снизу. Нижняя часть для любых каминов строится по единой схеме, согласно которой она выполняется в виде М-образной конструкции с прямыми углами

Особое внимание следует уделить выкладке начального ряда, так как на него будет опираться вся конструкция. Неправильная укладка кирпича первого ряда может привести к появлению трещин и разломов в верхних рядах

Верхнюю часть топки называют столешницей. Облицевать каминную топку кирпичом можно и без формирования столешницы, однако именно она придает конструкции наибольшую эстетическую привлекательность. Таких деталей можно построить две. Одна будет положена в нижнюю часть топки, другая — в верхнюю. Для строительства столешницы необходимо сделать деревянную опалубку, кирпич нарезают под ее размеры.

Каминную топку укладывают ровно, расстояние от стенок топки до облицовки, согласно строительным нормам, должно равняться 3-7 см. Это обеспечивает требуемую циркуляцию воздуха. Такой прием позволяет обеспечить максимально эффективный обогрев помещения без перегрева печи. При оставлении меньшего расстояния срок службы камина может существенно снизиться.

Стоит помнить, что облицовка не должна касаться стенок чугунной топки.

Заранее подготовленные столешницы укладывают в нижней и верхней частях конструкции

При этом принимайте во внимание вес полученной плиты, может быть, потребуется установка противовеса — верхней кладки

Заключительным этапом является формирование дымохода. Он может быть как прямым, так и конусообразным. Второй тип считается более сложным в исполнении, поэтому описать процесс строительства необходимо именно на его примере. В первую очередь, надо определить величину необходимого уклона, он не должен превышать 4 см на ряд. Кирпичи укладывают с единым наклоном. На расстоянии 30-40 см от потолка делаются отверстия для вывода перегретого воздуха.

Открытый камин в доме

Открытый камин — большая редкость, поэтому будем относиться к нему как к диковинке. Его чаще используют в традиционном британском строительстве, где он хорошо сочетается со строгим стилем старых домов.

Открытый камин имеет очень низкий КПД, порядка 20%, поэтому он не подходит в качестве основного источника отопления. Однако дает уникальную возможность пообщаться с живым огнем , что для многих является самым важным аргументом.

Для безопасного использования открытого камина необходимо использовать выдержанные дрова, не искрящиеся при горении. Также рекомендуется использовать специальную регулируемую крышку. Рядом с ним не должно быть легковоспламеняющихся предметов.

Преимущества открытого камина:

открытый огонь

Недостатки открытого камина:

очень низкая эффективность
высокий дым в комнате
риск пожара
пятна на стенах

Ключевые элементы, из которых состоит камин

Состав камина под дрова

Стандартная схема кладки кирпичного камина включает в себя такие элементы (двигаясь снизу вверх, как идет кладка):

основание;
зольник (бункер, расположенный под колосниковой решеткой, предназначение которого — собирать золу);
топливник — это пространство, в которое закладывается топливо, и где оно горит;
зеркало — задняя часть стенки топки, наклоненная вперед под углом около 20°, и начинающаяся с высоты 30% от дна топки (назначение зеркала — отражать тепловую энергию, направляя ее из портала в помещение);
дымовой зуб — это выступ, формируемый окончанием зеркала, который имеет две основных функции — предотвращение попадания сажи из дымохода в топку, а также предотвращение попадания в топку холодных воздушных потоков из дымоходной трубы;
хайло — это дымосборник, в котором собирается дым и различные газы перед выходом в дымоходную трубу (он обеспечивает тягу в нужном направлении, а также препятствует попаданию в помещение дыма, искр, сажи, благодаря тому, что скопившиеся здесь разогретые газы уходят в наполненный холодным уличным воздухом дымоход);
задвижка — заслонка, расположенная между камином и дымоходом, которая отделяет хайло от дымоходной трубы (ее функция — регулировать мощность холодных и горячих воздушных потоков).

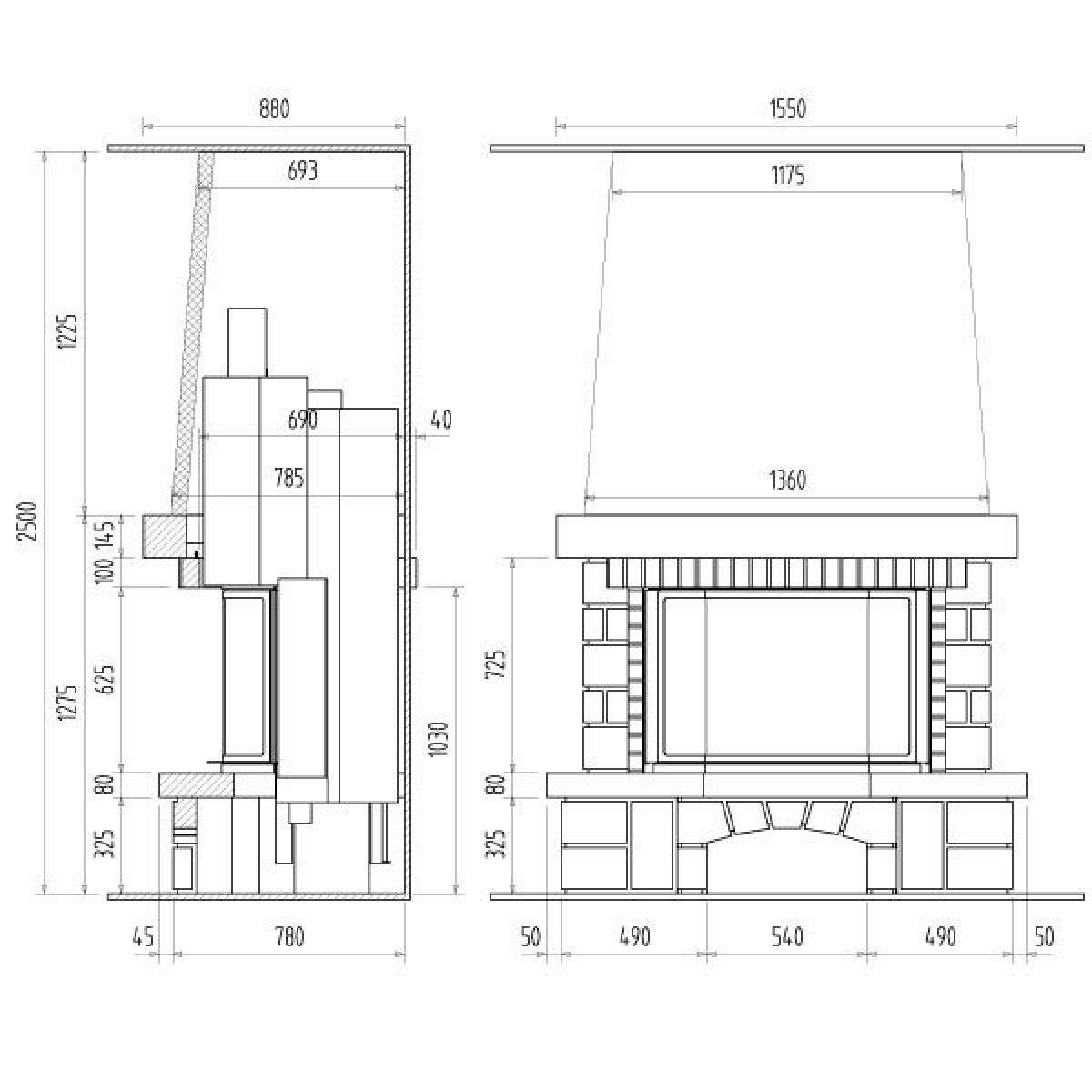

Проектирование, подсчёт и приобретение материалов

Топка куплена – можно начинать проект. Мощность устройства составляет 13 кВт, что уже в 2 раза превышало расчётную. Расчет производился по специальному калькулятору, имея в наличии размер, мощность, размеры устройства, предварительно были просмотрены многочисленные фотографии и видео в интернете. Было рассчитано, что на лицевую часть печи надо 225 кирпичей.

Предлагаем ознакомиться Как заделать трещину в чугунной плите печи

Был выбран для строительства фасонный печной кирпич завода Энгельс. Кирпич был куплен с запасом, а также в удобном формате – поштучно по приемлемой цене. Там же были куплены дверки для прочисток, которые нужны для закрытия выходов горячего воздуха из печи и задвижку для воздушного канала из подвала для хорошей воздушной вентиляции.

Ещё надо пару мешков цемента для заливки основания под печь и дымоход в такой конструкции: до чердака – гильза (жаропрочная нерж. Это сталь 321), обложенная кирпичом, далее через чердак и на крышу пойдёт сэндвич. Подготовил набор необходимых инструментов, вполне естественный для подобных работ. Болгарка и лазерный уровень также необходимы.

Что потребуется для работы

Чтобы сделать камин для дома используют два типа кирпича: полнотелый и огнеупорный. Последним выкладывают изнутри, потому что он способен выдерживать высокую температуру. Помимо этого, такой тип кирпича способен долгое время хранить тепло, и прогревается медленно. Для раствора употребляют смесь, которая продается в специальных магазинах или ее делают самостоятельно с помощью глины и песка. По консистенции она должна быть как густая сметана.

Если дровяной камин для дачи строят из закрытой топкой, то понадобятся двери из металла и огнеупорным стеклом. Еще необходимо купить заслонку, продувную дверь и прочистную. Для дымохода понадобится стальная труба.

Из инструментов запасаются лопаткой, уровнем строительным, шлифовальной машинкой, рулеткой, емкостью, где замешивают раствор, мастерком, арматурой.

На заметку!Новичкам при теске и колке кирпича лучше применить болгарку с кругом по резьбе бетона. Тогда будет меньше брака и перевода материала.

Как только все для работы собрали, начинают монтаж дровяного камина для дачи своими руками.

Плюсы и минусы закрытых и открытых каминов

Конструктивные особенности закрытых и открытых каминов, имеют свои преимущества и недостатки. Целесообразность установки определяет несколько факторов:

Предназначение.

Теплоэффективность.

Эстетическая ценность.

Особенности эксплуатации.

Не лишним, при подборе подходящего варианта, обратить внимание на реальные отзывы покупателей. Опыт эксплуатации укажет на существующие недостатки открытой и закрытой конструкции

В чем преимущества открытых каминов

Главное достоинство открытого камина, заключается в его эстетической ценности. Ничто не сравниться с ароматом горящих дров, теплом, поступающим от открытого очага. Температуры горения дров в открытом камине, достаточно, чтобы прогреть комнату, в которой установлен портал.

Обслуживать каминный портал открытого типа, проще. Для чистки камина требуется убрать золу. Время от времени необходимо чистить дымоход.

Чем хороши закрытые камины

Закрытые камины, оптимально подходят в качестве дополнительного источника тепла. Современные модели способны отапливать весь дом, посредством воздуховодных каналов или встроенного в топку змеевика отопления.

Закрытые модели имеют несколько преимуществ:

Точная регулировка горения закрытого камина, осуществляется продуманной системой механических задвижек. При помощи настроек, обеспечивается длительное горение топлива.От одной закладки дров, каминная топка проработает около 4-х часов. Регулировка заслонкой настолько простая, что после нескольких топок, с управлением камином справится любой человек.

Безопасность – попадание дыма в комнату, выскакивание угля из топки, практически исключается.

Возможность обогрева всего здания, простая и эффективная настройка регулирования – делают закрытые камины популярным видом отопительного оборудования.

Техника безопасности при топке камина

Существуют общие правила, связанные с безопасной эксплуатацией каминов открытого и закрытого типа. Предоставляются рекомендации, направленные конкретно для каждой модели.

Общие правила безопасной эксплуатации:

Минимальная высота дымохода каминов закрытого и открытого типа, не менее 0,5 м над уровнем кровли. Расчеты проводят, в зависимости от отдаления трубы от конька крыши.

Рабочая температура в дымоходе, варьируется от 300 до 550°С. ППБ указывают, что при прохождении дымохода через плиты перекрытия и кровлю, ставят противопожарные разделки. Правильная установка дымохода требует, чтобы в местах примыкания трубы к деревянным стенам, поверхность защищалась слоем теплоизоляции и металлическим листом.

Некоторые нормы связаны с особенностями эксплуатации конструкции открытого камина:

Правила безопасности каминов с открытым огнем, требуют, чтобы пространство перед очагом было изолированно металлическим листом, керамической плиткой или закаленным стеклом.

Во время работы, выжигается кислород из помещения – расчет площади вентиляционного канала, осуществляется с учетом необходимости в тройном воздухозамещении комнаты в течение часа.При большой мощности каминной топки открытого типа, предусматривают принудительную подачу воздуха непосредственно в зону портала. В дымоприемник, при необходимости увеличить отвод дыма, устанавливают вентилятор.

На выбор параметров дымохода открытого камина, влияют особенности помещения, интенсивность применения и т.п. Практика показывает, что лучшее решение – это утепленный сэндвич дымоход.

Производители готовых каминных топок указывают, на возможные проблемы в процессе эксплуатации устройств и способы их предотвращения. От покупателя требуется обеспечить следующие условия:

Стабильные параметры тяги.

Безопасное горение.

Соблюдение норм противопожарной безопасности.

При соблюдении этих условий, пользоваться камином будет полностью безопасно.

Производим расчёты топочного отверстия

Печь, кладка которой будет выполняться своими руками, должна иметь максимально точные и подробные расчёты каждого конструктивного элемента. Для этого в первую очередь определяем габаритные размеры топки.

Например, если помещение имеет площадь 30 квадратных метров, а высота потолков составляет от 3 до 3, 5 метров, значит, топливный отсек будет иметь размер 0,6 кв.м. Для пространства площадью 20 квадратов, этот параметр составит 0,4 или 52х77 сантиметров. Если гостиная или спальня имеет площадь 10 квадратов, топливник будет равен 0,2 квадратам или 36х45 сантиметров.

Не менее важно учитывать и правильно рассчитывать такие показатели как высоту и глубину топливного отсека. Глубина топливного отсека будет варьироваться в пределах от одной второй до двух третьих от высоты обрамления

При несоблюдении этого аспекта могут возникнуть определённые сложности и неисправности в эксплуатации данного отопительного оборудования. Если выбранная глубина недостаточная, помещение может периодически задымляться. Если глубина больше максимального показателя – это негативным образом скажется на таком показателе как теплоотдача.

Для вычисления габаритов дымохода, необходимо взять за основу габариты топочного отверстия. Дымоходная система должна иметь площадь, которая будет меньше топки в 10 раз. Для кирпичного дымохода существуют определённые стандарты, составляющие 140 на 140 или 140 на 270 миллиметров. Для труб из нержавеющей стали, диаметр отверстия составит в среднем около 11 сантиметров. При этом общая суммарная высота дымоходной системы составит порядка пяти метров.

Не менее важно определить габариты всей печи. В этом случае за основу берётся размер используемого для кладки кирпича (65х120х250 миллиметров)

Также при расчётах следует добавить такой параметр как толщина швов. Из этого делаем вывод, что один ряд будет иметь высоту около 70-80 миллиметров. Задняя перегородка камина может собираться не из целого, а 1/2 кирпича: 125 миллиметров. Боковины же должны состоять из цельных элементов: 250 миллиметров.

Порядовка печи играет ключевую роль и является залогом успешного проведения строительных работ своими руками. Сделав чертёж, вы сможете предварительно учесть все нюансы и тонкости постройки, при необходимости внести все соответствующие корректировки.

Кладка каминов, выполняемая новичком, должна походить по готовой схеме. Однако даже в этом случае, расход материала может отличатся. При покупке, берите кирпич и строительные смеси с небольшим запасом!

Печи для дома могут иметь различный расход материалов, что напрямую связанно с их разновидностью и способом расположения в интерьере. Например, на угловой камин габаритами метр на метр, уйдёт порядка 210 единиц стандартного и 120 огнеупорного кирпича. Для пристенного очага размером 650 на 1150 миллиметров, потребуется 260 единиц красного и 120 жаропрочного кирпича.

Камин, размеры которого определенны, будет гарантированно соответствовать вашим пожеланиям, в том случае если вы удостоверитесь в правильности подсчётов. Для этого даже опытные профессионалы первоначально выполняют кладку нескольких рядов насухо, то есть без кладочного раствора.

Правила установки каминной топки

Так, профессиональные мастера рекомендуют руководствоваться следующими правилами:

при определении места, где будет располагаться камин, важно позаботиться о том, чтобы примыкающие к нему стены и поверхность потолка стойко переносили воздействия высокой температуры;
обустройство камина предполагает наличие ровного каменного или керамического в качестве основания;
в качестве предохранительной меры основание топки следует оснастить листом стали, толщина которого должна составлять более 2 мм;
роль теплоизоляционного материала прекрасно выполнит вата на базальтовой основе, которую нужно проложить между поверхностями пола и перекрытия. Такая вата отличается высокой термостойкостью (нагрев до 900°C не причинит ей никакого вреда);
одна из особенностей укладки топки – это необходимость ее постепенного закругления, для чего каждый из последующих кирпичей необходимой укладывать на 6 см ближе от начала предыдущего кирпича;
остатки смеси раствора, образующиеся после укладки ряда кирпичей, требуется удалять губкой;
говоря о таком параметре, как толщина стенок топки, следует помнить, что у боковых стенок этот параметр должен составлять 20 см, а у задней грани – 10 см;
при условии, если камин монтируется в сооружении, изготовленном из камня, то его обустройство можно выполнять возле любой желаемой стены. Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты

Для этих целей можно воспользоваться либо стандартным кирпичом, либо строительными блоками;
диаметр вмонтированных в камеру декомпрессии решеток должен соответствовать мощности используемой топки;
для того чтобы поверхность не повредилась в процессе работы камина, трубу дымохода важно вывести за пределы крыши не менее, чем на 1 метр;
те участки дымовой трубы, которые пересекают чердачное помещение, необходимо обработать слоем теплоизоляции;
стык топки камина и трубы дымохода должен быть полностью герметичным;
для того чтобы к каналу вывода газов поступал воздух, необходимый для вентиляции, на участке выхода камина требуется обеспечить зазор величиной в 5 см;
минимальная высота топливника над поверхностью пола – 20 см;
контроль над подачей воздуха в топку поможет улучшить установка специальной заслонки дроссельного типа, монтируемой в поддувало;
избыток конденсата способен навредить системе, поэтому важно предусмотреть возможность его стока из трубы.

Но если основным элементом конструкции дома выступает древесина, то перед монтажом необходимо соорудить специальный слой защиты

Условия для нормальной тяги

Все слышали о таком термине, как тяга. Даже не зная определения, можно интуитивно представить себе, что это такое. Встречаются мнения, что это разность давлений или разность температур между верхней и нижней точками дымохода.

Измерить скорость движения продуктов сгорания в домашних условиях невозможно. Перед розжигом камина рекомендуется убедиться, что тяга присутствует. Для этого следует наблюдать за поведением пламени горящего куска бумаги, а оценить величину этой тяги уже можно по поведению самого камина после растопки.

Схема кладки кирпичей

Чтобы не полагаться на волю случая, тщательно изучаются все факторы, влияющие на величину тяги. Среди них выделяют динамические (атмосферное давление, осадки, ветер, повреждение дымохода) и статистические, зависящие от того, какие размеры камина были выбраны при строительстве, какова его ширина, высота.

Полезно знать: Почему зимой тяга в камине больше чем летом, причины появления обратной тяги

Как появились камины? И почему они актуальны до сих пор?

Сегодня мы уже привыкли видеть пламя, «парящее» в воздухе и прикрытое лишь стеклом: в современных интерьерах ресторанов, коттеджей и элитных квартир. Сегодня мы уже не удивляемся тому, что для того, чтобы полюбоваться камином уже не нужно дров. Речь идет, безусловно, о биокаминах, работающих на экологически чистом этаноле.

Страсть к огню у человека заложена с природой. Практически с тех давних пор, когда люди научились добывать огонь и строить жилища, внутри них стали появляться очаги с костром. Первобытные камины быстро стали центром каждого домашнего хозяйства: в первую очередь как место для приготовления пищи, а во-вторых — для обогрева жилища.

Дальнейшее совершенствование очагов с костром привело к тому, что они разделились на печи и камины, а сам дизайн и формы этих устройств видоизменялись в зависимости от планировки комнат и статуса домовладельца.

Конечно, первое время камины в домах выполняли, в основном, только функцию отопления комнат, пока в определенный момент архитекторы не обратили внимание на декоративный потенциал этих устройств. С тех пор формы и размеры каминных очагов менялись многократно, адаптируясь к различным типам интерьеров

Безусловно, более всего «преуспели» в отделке каминных залов короли, придворные и просто богатые люди — часто используя для этого натуральный камень, резьбу и даже вкрапления драгоценных материалов, что привело к тому, что камины стали не просто местом, где можно погреться, а центральным украшением комнат, залов и даже целых дворцов.

Менялась и конструкция этих устройств. В средние века у открытых очагов были четко вытянутые карнизы, которые сужались вверх, иногда доходя до потолка или свода камеры, а также до дымового канала. Готическая эпоха принесла в каминные очаги богатые украшения и архитектурное расширение, в то время как архитекторы эпохи Возрождения отказались от вытяжек, в результате чего в стенах здания были установлены дымоходы.

До XVIII века ни один камин не производился без богатых украшений, которые прежде всего должны были показать гостям дома богатство и статус домовладельца. Отметим, что характерная форма знакомого всем нам камина с полкой была разработана только в начале 19-го века.

В настоящее время производители каминов по-прежнему соревнуются друг с другом формами и богатством отделки каминных очагов, что позволяет подобрать камин и изготовить его даже для самого требовательного заказчика. Выбрать подходящий по стилю камин сегодня можно как для классического деревянного домика в стиле шале, так и для классического особняка в ампире или ар-деко, и даже легко подобрать камин для модернисткого ультрасовременного коттеджа.

Сегодня с дизайном камина проблем точно не возникнет. Чего не скажешь о выборе подходящей конструкции и месту его размещения. Рассмотрим более предметно какие бывают виды современных каминов, и в чем заключаются конструктивные отличия между ними.

Техника безопасности при топке камина

Использование камина любого образца должно проходить по определенным правилам, которые обеспечат безопасность. Отдельно пропишем правила техники безопасности конкретно для каждого типа.

Общие правила безопасной эксплуатации

– высота дымохода каминов закрытого и открытого типа должна быть не меньше пятидесяти сантиметров над уровнем кровли. Размеры получают, учитывая расстояние от дымовой трубы до конька крыши.
– как показали наблюдения, рабочая температура в дымоходе составляет триста – пятьсот пятьдесят градусов по Цельсию, поэтому обязательно во время проведения дымохода через кровлю здания выполнить противопожарную разделку. По правилам в местах прохождения дымохода нужно защитить поверхность теплоизоляционным слоем и листом металла.
Правила эксплуатации открытого камина:
– пространство перед топкой камина следует изолировать металлическим листом или керамической плиткой,
– функционирование очага вызывает выжигание кислорода, поэтому следует правильно рассчитать площадь вентиляционного канала. Этот элемент должен будет покрывать расходы воздуха в тройном размере. Если топка камина обладает большой мощностью, то нужно обеспечить принудительную подачу воздуха в зону портала очага. Для отведения летучих продуктов горения используется специальный вентилятор,
– расчёт параметров камина зависит от многих факторов: площадь отапливаемого помещения, частота использования очага, функциональное назначение и т.п.

правила применения топки камина

1. Устойчивые показатели тяги.
2. Безопасное функционирование.
3. Соблюдение норм противопожарной безопасности.

Если следовать всем вышеперечисленным советам, применение очага будет полностью безопасно и результативно.
