Отопитель планар — техническое устройство и инструкция по монтажу:

Инструкция по эксплуатации отопителя Планар

Установить и запустить Планар можно самостоятельно, но если нет опыта работы с обогревательными системами, нужно пригласить специалиста.

При включении Планар проводит тестирование, и если все элементы исправны, начинает розжиг. Сначала выполняется продувка камеры, затем подается солярка и воздух. Горелка работает, пока датчик не зафиксирует выставленное значение. После этого аппарат отключается, если не работает в режиме по мощности.

После отключения вручную Планар автоматически вентилируется.

Техника безопасности

Кабина или автомобильный салон – очень небольшое помещение. Соблюдать технику безопасности нужно строго:

• в машине должен быть огнетушитель, в бытовке или гараже – хотя бы ведро с песком;
• прокладывать топливный провод внутри салона или кабины запрещается;
• во время заправки аппарат выключают;
• во время ремонтных и сварочных работ отопитель отсоединяют от аккумуляторной батареи;
• до окончания продувки отключать прибор от электросети запрещается;
• после остановки прибора повторное включение выполняют не раньше, чем через 5–10 секунд.

При несоблюдении правил техники безопасности производитель вправе отказать в гарантийном обслуживании.

РУКОВОДСТВА ПО РЕМОНТУ

• Планар 2 (12/24) руководство по ремонту 1.81 Мб (Добавлен 29.02.2016)
• Планар 4ДМ2 руководство по ремонту1.91 Мб (Добавлен 18.09.2014)
• Планар 44Д-12/24 руководство по ремонту1.82 Мб (Добавлен 27.04.2016)
• Планар 8DM руководство по ремонту2.02 Мб (Добавлен 27.04.2016)
• Бинар-5-Компакт руководство по ремонту 1.37 Мб (Добавлен 27.04.2016)
• BINAR-5S руководство по ремонту 1009.68 Кб (Добавлен 12.12.2016)
• Теплостар 14TC МИНИ руководство по ремонту 1.39 Мб (Добавлен 05.12.2016)
• Теплостар 14 ТС-01, 14ТС-10, 14ТС-20, 11ТС (TUV) руководство по ремонту2.77 Мб (Добавлен 18.01.2016)

Преимущества и недостатки

Прибор может работать автономно, когда двигатель машины отключен

Обогреватель Планар выручает многих шоферов. Дальнобойщики, водители рейсовых автобусов, путешественники вынуждены много времени проводить в кабине автомобиля. В холодное время года обогрев салона за счет работы двигателя оказывается недостаточным. Планар решает эту задачу.

Достоинства прибора:

• За час отопитель в зависимости от его мощности нагревает от 34 до 120 куб. м. воздуха.
• Планар экономичен – при столь высокой эффективности расходует не более 29–42 Вт. Такой же объем нагретого воздуха требует от 0,24 до 0,37 л солярки в час.
• Планар эффективен при очень низких температурах за бортом – ниже -20 С.

• Установка работает без ограничений во времени. Автоматически выключается при достижении указанной температуры и включается при снижении. Отключить прибор можно вручную.

• Аппарат безопасен. При опрокидывании, слабом пламени, угасании пламени, перебоях с подачей воздуха или топлива Планар отключается.
• Уровень шума низкий.
• Если подсоединить воздухоотводящие трубки, теплый воздух можно направить не только в кабину, но и в салон автобуса или в грузовой отсек, если перевозимый груз нуждается в определенном температурном режиме.
• Устройство работает автономно от двигателя автомобиля. Это удобный вариант для ночевки в машине, так как Планар может обогревать кабину всю ночь.

Недостатки отсутствуют. Автономный автомобильный отопитель Планар полностью соответствует своему назначению.

Технические характеристики

Рассмотрим популярную модель 4ДМ 12 24. Это тоже автономка «Планар». Цена ее составляет 19 400 р. Устройство являет собой дизельный автономный отопитель. Аппарат имеет следующие технические характеристики.

Так, уровень производства тепла составляет в активном режиме работы 3 кВт, а в малом – 1 кВт. Топливо расходуется на активном режиме в количестве 0,36 л/ч. В малом режиме прибор потребляет до 0,12 л/ч. Потребляемая мощность – до 30 Вт. Нагнетаемый воздух – 120 м3/ч. Питающее электрическое напряжение составляет 12 и 24 В. Все эти характеристики были замерены при номинальных питающих напряжениях и температуре в 20 градусов. Возможна небольшая погрешность при измерениях.

Обеспечение безопасности

Отопитель Планар оборудован несколькими системами безопасности, обеспечивающими стабильную работу прибора и аварийное отключение при нештатном режиме.

• При неудачной попытке запуска по умолчанию производится вторая попытка. Если же запуск все равно остается невозможным, прибор отключается.
• При нарушении работы горелки устройство немедленно отключается.
• Также производится автоматическое отключение при перегреве теплообменника. При понижении или скачке силы тока установка отключается.

Рекомендации по использованию

Продлить срок эксплуатации автономного обогревателя и заметно уменьшить затраты на ремонт можно, соблюдая рекомендованные в инструкции правила использования.

• Топливо – известно, что эффективность работы двигателя зависит от температуры окружающего воздуха. Для отопителя Планар также рекомендуется соблюдать некоторые условия. Так, при температуре до -5 С, применяется дизельное топливо 3-0,2, при значениях от – 5 до -20 С, желательно использовать смесь бензина и солярки, а при более низких температурах – топливо марки А-0,4.
• Обогреватель рекомендуется включать на 5-10 минут один раз в месяц, даже когда нет нужды в обогреве салона. Таким образом предваряется появление пленочных отложений в топливном насосе.
• Нельзя отключать устройство до окончания этапа продувки. В любой другой момент отключение возможно.
• Следует проверять уровень зарядки аккумуляторной батареи. Если автомобиль длительное время не используется, то отопитель Планар необходимо отключить от батареи.
• Нельзя подключать обогреватель к электрической цепи машины при работающем двигателе. Питание прибора осуществляется только от аккумуляторной батареи вне зависимости от массы транспортного средства.
• Во время заправки автомобиля прибор следует отключить.

Ремонт прибора рекомендуется доверить специалистам. Однако с простыми неполадками, не связанными с горелкой и повреждениями электрических частей, можно справиться и самостоятельно, судя по отзывам. Инструкция, прилагаемая к прибору, подробно описывает наиболее вероятные из них.

Довольно часто, если не соблюдены рекомендации по переходу на зимнее топливо происходит запарафинивание топливного фильтра. В результате устройство Планар не включается. При этом следует сначала заменить топливо на соответствующее погодным условиям, и проверить работу топливозаборника. Если после прочистки его фильтра отопитель Планар по-прежнему не работает, следует демонтировать насос для подачи топлива, и, отвернув штуцер, снять фильтр. Элемент промывается в бензине и продувается сжатым воздухом, а затем устанавливается на место. Штуцер по окончании ремонта следует фиксировать на герметик. На видео процесс очистки фильтра представлен более подробно.

Планар представляет собой автономный отопитель, который был изобретён самарскими специалистами. Модельный ряд включает в себя 4 вида устройств, каждое разработано в вариантах на 12 и 24 вольта. Конструкция предназначена для обеспечения комфортной для человека температуры в кабине любого транспортного средства даже при сильных морозах. Но она, как и любая установка, может выйти из строя. Зная коды неисправностей Планара, можно приступить к ремонту.

Как пользоваться прибором

Управление прибором осуществляется благодаря пульту дистанционного управления. Запуск и управление прибором осуществляется путем нажатия кнопок на пульте ДУ.

При использовании «Планара» существуют отдельные тонкости, соблюдение которых позволяет предотвратить возникновение технических проблем.

1. Запрещается прокладка трубок топливопровода внутри салона автомобиля.
2. Обогреватель запрещается использовать в закрытых помещениях, для безопасности эксплуатации помещение или салон автомобиля должны быть оборудованы огнетушителем.
3. Если обогреватель подключен к топливной системе автомобиля, то при заправке машины его следует отключать.
4. После выключения повторное включение устройства разрешается не ранее, чем через 10 секунд.
5. Рекомендуется чаще использовать прибор на полную мощность, что позволяет производить очистку воздуховодов и топливопроводов обогревателя.
6. Прибор нельзя отключать ранее окончания цикла продувки.
7. В летний период рекомендуется сливать топливо из топливного бачка устройства.

Эксплуатация устройства

В процессе использования данного приспособления для автономного обогрева необходимо соблюдать некоторые правила, чтобы увеличить срок службы изделия и добиться высокого уровня безопасности. Далее рассматриваются самые важные моменты, которые нужно учитывать при эксплуатации.

Техника безопасности

• Отопитель допускается использовать лишь для тех целей, которые отражены в настоящем руководстве по эксплуатации.
• Нельзя применять прибор в местах, где в больших количествах собираются пары, способные легко воспламеняться.
• Не следует пользоваться устройством, если автомобиль находится в закрытом помещении, так как будут накапливаться продукты сгорания.
• Запрещается отсоединять и присоединять разъемы в том случае, если электрическое питание изделия включено.
• После того как отопитель будет выключен, повторный запуск можно производить только через 5-10 секунд.
• При заправке транспортного средства прибор должен находиться в выключенном состоянии.
• Не следует отключать питание от электрической сети, пока не окончится стадия продувки.

Отопитель может быть установлен в фургоне.

Внимание! Если перечисленные выше требования не будут полностью соблюдены, то гарантийное обслуживание потребителя может быть приостановлено. Ремонт в этом случае придется оплачивать

Требования к монтажу

Установка Планара выполняется строго по инструкции:

• Отопитель закрепляется как на стену, так и на пол. Положение строго горизонтальное, наклон запрещается.
• Дистанция от стенок или перегородок до входного отверстия – не менее 5 см.
• Расстояние от стенок кабины от выходного отверстия – не менее 15 см.
• Отопитель монтируют в таком месте, где возможен его ремонт и демонтаж.
• Корпус не должен соприкасаться со стенками или полом кабины.
• Топливный бак нельзя монтировать в салоне, багажнике или моторном отсеке. Он закрепляется так, чтобы при разлитии солярка не оказывалась на проводке.
• Воздух для горения берут снаружи, а не из салона или грузового отсека. Всасывающее отверстие патрубка размещается против воздушного потока во время езды.

Разместить входное отверстие нужно так, чтобы во время работы Планар не подсасывал выхлопные газы.

Установочные работы

Подключение отопителя не является делом сверхсложным, поэтому может быть осуществлено своими силами. При привлечении специалистов придется прилично потратиться. (См. также статью Системы воздушного отопления: особенности.)

Если представленная ниже инструкция будет полностью соблюдена, то в процессе инсталляции проблем возникнуть не должно.

Показан процесс соединения основных проводов.

1. Сначала выбирается место установки, после чего на поверхность рамы наносится предварительная разметка.
2. Предусматривается в обязательном порядке защита устройства от различных загрязнений и занесения влаги.
3. Осуществляется непосредственно инсталляция прибора, при этом должны соблюдаться углы наклона.
4. Изделию придается устойчивость посредством использования дополнительных прокладок и шайб.
5. Выполняется подключение отопительной магистрали к топливной системе транспортного средства.
6. Устанавливается система, необходимая для забора воздуха с улицы и выпуска отработанных газов.
7. На последней стадии производится тестирование и окончательная настройка параметров.

Устройство полностью установлено в кабине.

Примечание! Топливный бачок, имеющийся в комплекте с основным устройством, можно не использовать, если осуществить врезку непосредственно в топливный провод. Для этого понадобится резиновый шланг с тройником.

Доставка

4. Описание устройства и работы отопителя воздушного Планар- 4ДМ (12В, 24В)

Отопитель дизельный кабины крановщика Планар-4ДМ, 12/24в устанавливается на различные автомобили и широко применяют для автокранов Ивановец серии КС-3577, КС-3574, КС-35714, КС-35715, КС-45717, Челябинец КС-45721, КС-55730, Галичанин КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Клинцы серии КС-35719; КС-4572; КС-4579; КС-45719; КС-45721; КС-55713; КС-55715; КС-55729; КС-55721 , Ульяновец серии МКТ-16, МКТ-20, МКТ-25, МКАТ-16, МКАТ-20, МКАТ-25, МКТБ-30, Газпромкран КС-4562; КС-4573; КС-5476; КС-45716; КС-55716; КС-5576; КС-6476; КС-6478; КС-7976

Отопитель работает независимо от автомобильного двигателя.

Питание отопителя электроэнергией осуществляется от автотранспортного сред­ства. Схема электрических соединений отопителя приведена на рис. 4.1.

Схема электрических соединений отопителя воздушного Планар-4ДМ (12В, 24В)

Питание отопителя топливом может осуществляться из топливного бака автомо­биля или из топливного бака входящего в комплектацию отопителя.

Отопитель кабины крановщика автокрана Планар-4ДМ (12В,24В) является автономным нагревательным устройством, которое содер­жит:

– нагреватель (основные узлы нагревателя показаны на рис.4.2 );

– топливный насос для подачи топлива в камеру сгорания;

– устройство пуска и индикации (пульт управления);

– жгуты проводов для соединения элементов отопителя с аккумуляторной батареей

автомобиля.

Принцип действия отопителя Планар-4ДМ (12В, 24В) основан на разогреве воздуха, принудительно вен­тилируемого через теплообменную систему отопителя.

В качестве источника тепла используются газы от сгорания топливной смеси в камере сгорания. Полученное тепло нагревает стенки теплообменника, который с внешней стороны обдувается воздухом. Воздух проходя через ребра теплообменника нагревается и поступает в салон автомобиля или помещение АТС.

При включении отопителя осуществляется тестирование и контроль работо­способности элементов отопителя: индикатора пламени; датчика перегрева; элек­тромотора нагнетателя воздуха; свечи; топливного насоса и их электроцепей. При исправном состоянии начинается процесс розжига.

По заданной программе происходит предварительная продувка камеры сгора­ния и разогрев до необходимой температуры свечи накаливания. Затем, по той же программе подается топливо и воздух. В камере сгорания начинается процесс горе­ния. После образования стабильного горения происходит отключение свечи накали­вания. Контроль пламени осуществляется индикатором пламени. Всеми процессами при работе отопителя управляет блок управления.

Блок управления осуществляет контроль над температурой теплообменника в нагревателе и при превышении установленного значения температуры прекращает процесс горения.

Кроме того, имеется возможность выключить отопитель в любой момент време­ни.

При подаче команды на выключение отопителя прекращается подача топлива и производится вентиляция камеры сгорания воздухом.

Особенности автоматического управления работой отопителя в аварийных и нештатных ситуациях:

1) если по каким-либо причинам не произошёл запуск отопителя, то процесс запуска автоматически повторится. После 2-х неудачных попыток происходит выключение отопителя;

2) если во время работы отопителя горение прекратится, то отопитель выклю­чится;

3) при перегреве теплообменника в нагревателе (например, закрыто входное или выходное отверстия в нагревателе) происходит автоматическое выключение ото-пителя;

4) при падении напряжения ниже 20 В (10 В) или его повышении свыше 30 В (16 В) происходит выключение отопителя. В скобках указаны значения для отопителя работающего при номинальном напряжении 12 В.

Возможные поломки

В процессе эксплуатации могут возникать различные неисправности автономки “Планар”. Система перед каждым запуском проводит диагностику всех устройств, и если есть поломка, она сообщит об этом миганием светодиода на пульте управления. Далее по этому коду можно узнать, что же именно вышло из строя. Можно отремонтировать или же заменить этот элемент.

В процессе работы могут возникать поломки отдельных блоков – замена их может осуществляться без необходимости демонтажа устройства. Это может быть топливный насос, свечи накаливания, пульт. Достаточно посмотреть коды ошибок автономки «Планар» и можно будет без труда найти вышедший из строя элемент.

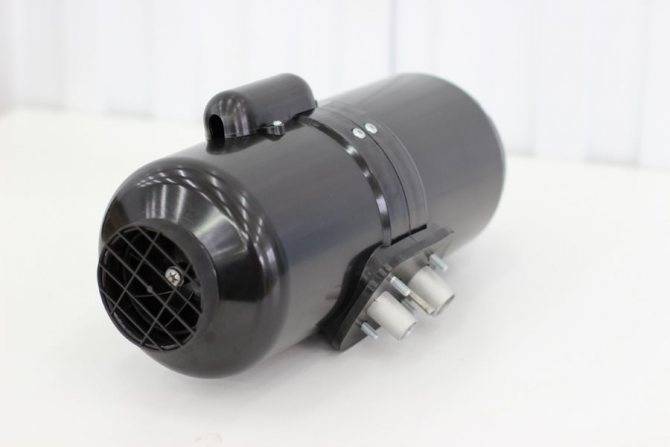

Принцип работы и особенности отопителя Планар

Обогреватель Планар – продукт российских компаний «Адверс» и «Теплостар». Принцип действия прост: устройство втягивает воздух, прогревается и возвращает его назад в салон. Для нагрева прибор использует собственное дизельное топливо – от двигателя машины его работа не зависит. Чтобы устройство функционировало, его нужно подключить к сети с постоянным током в 12 или 24 В.

• Все элементы располагаются в цилиндрическом или коробчатом корпусе.
• Дизельное топливо забирается по трубке из бака дизельного автомобиля или специального отопительного. Нагнетает топливо насос.
• Солярка через патрубок попадает к форсунке камеры сгорания. Здесь же рассоложена свеча накала. В камере сгорает дизтопливо.
• Для горения солярки нужен воздух. Подача выполняется по гибкому рукаву, подсоединенному ко входному патрубку. Воздух нагнетается принудительно с помощью вентилятора.

Работу прибора можно регулировать пультом или с помощью регулятора прямо на корпусе. Функционирует отопитель автоматически: когда температура в салоне достигает заданной величины, Планар отключается, когда падает – включается.

Техника безопасности

Один из главных аспектов использования отопителя Планар – соблюдение техники безопасности. Рассмотрим наиболее значимые правила:

1. Если устройство было отключено, его повторное включение разрешается лишь спустя 10 сек
2. В процессе цикла продувки отключение питания запрещается
3. Отопитель должен быть отключен от сети, если кузов подвергается сварочным работам
4. Рекомендуется выключать прибор во время заправки автомобиля

Нельзя эксплуатировать обогреватель в закрытом помещении Установив подобное устройство, необходимо иметь поблизости ведро с песком и исправный огнетушитель Запрещается осуществлять прокладку топливных трубок внутри салона автомобиля, однако снаружи они должны быть надежно утеплены В случае поломки не рекомендуется заниматься самостоятельным ремонтом оборудования

Установить отопитель планар способен каждый самостоятельно. Однако для большей уверенности в его последующей надежности и работоспособности рекомендуется доверить этот процесс профессионалу. Стоимость услуг относительно невелика и значительно ниже, чем затраты на возможные восстановление или ремонт.

Рассмотренное устройство для отопления автомобилей в зимний период или небольших, но обязательно хорошо вентилируемых помещений (сторожка, бытовка и т. д.), пользуется спросом. Однако, не глядя на многочисленные преимущества, стоимость может стать некоторой преградой. В среднем цены на различные модели начинаются от 18 тысяч рублей.

Как упоминалось ранее, монтаж отопительного оборудования можно произвести самостоятельно. В целях экономии времени и для большей надежности следует обратиться к специалисту, стоимость услуги которого начинается от 5-6 тысяч рублей.

При транспортировке различных грузов, а также при эксплуатации спецтехники нередко зимой возникают экстренные ситуации, в которых необходимо прогреть кабину или прицеп, различные узлы и конструкции. Отличное решение для таких ситуаций – автономка «Планар». Это дизельный отопитель, который может вполне эффективно обеспечить теплом кабины грузовых автомобилей, салоны автобусов, прицепы. Это очень актуальное устройство для водителей грузовиков, которым приходится работать в экстремальных северных условиях при низких температурах.

Коды неисправностей Планар 2Д-12-S / 2Д-24-S

Код	Неисправность	Причина ошибки
01	Повышенная температура теплообменника.	Датчик температуры отправляет сигнал на выключение автономки. Теплообменник в районе установки датчика достиг температуры свыше 250ºС.
02	Возможность перегрева по температурному датчику. Его температура превышает 55°.	Перед стартом в ходе продувки на протяжении 5 минут не хватает охлаждения либо присутствует перегрев блока управления в ходе работы.
05	Ошибка датчика.	Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус).
06	Ошибка температурного датчика в блоке управления.	Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует).
09	Проблемы в свечи накаливания.	Обрыв или короткое замыкание проводки, выход из строя блока управления.
10	Электрический мотор нагнетателя воздуха не выходит на требуемые обороты.	Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе.
12	Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
15	Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
13	Устройство не запускается после двух попыток.	Отсутствует горючее в баке. Качество топлива не соответствует условиям использования в мороз. Нехватка топлива. Загрязнение воздухозаборника или трубопровода для отвода газов. Плохой разогрев свечи накаливания, выход из строя блока управления. Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве. Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).
16	Температура датчика не снизилась в ходе продувки.	В процессе продувки перед началом работы на протяжении 5 минут температурный датчик не охлаждён до требуемого значения.
17	Ошибка топливного насоса.	Обрыв либо короткое замыкание в электрической цепи топливного насоса.
20	Устройство не запускается.	Выход из строя предохранителей в цепи питания. Отсутствует связь между блоком управления и пультом. На пульт не приходит информация с блока.
27	Мотор не крутится.	Заклинивание в результате разрушения ротора, подшипника либо попадания различных предметов.
28	Скорость вращения двигателя не меняется, он не реагирует на команды управления.	Выход из строя электрической платы управления мотора либо блока управления.
29	Пламя прерывается во время работы устройства.	Утечки в магистрали подачи топлива, выход из строя топливного насоса или индикатора пламени.
30	Устройство не запускается.	Отсутствует связь между блоком управления и пультом. На блок не приходит информация с пульта.
78	Обнаружен срыв пламени в процессе работы отопителя.	Завоздушивание системы подачи топлива, выход из строя топливного насоса или индикатора пламени.

Ошибки Планар 4ДМ2-12-S / 4ДМ2-24-S

Код	Количество мерцаний светодиода	Проблема	Причина ошибки
13	2	Устройство не запускается после двух попыток.	Отсутствует горючее в баке. Качество топлива не соответствует условиям использования в мороз. Нехватка топлива. Загрязнение воздухозаборника или трубопровода для отвода газов. Плохой разогрев свечи накаливания, выход из строя блока управления. Крыльчатка контактирует с улиткой в нагнетателе воздуха, из-за чего воздух подается в недостаточном количестве. Загрязнение отверстия в камере сгорания (диаметр – 2,8 мм). Загрязнение свечной сетки либо неправильная установка в штуцере (не до упора).
20	Устройство не запускается.	Отсутствует связь между пультом и блоком управления.
01	1	Превышение допустимой температуры.	Датчик температуры отправляет сигнал на выключение автономки. Теплообменник в районе установки датчика достиг температуры свыше 250ºС.
08	3	Пламя прерывается во время работы.	Утечки в магистрали подачи топлива, выход из строя топливного насоса или индикатора пламени.
09	4	Проблемы в свечи накаливания.	Обрыв или короткое замыкание проводки, выход из строя блока управления.
05	5	Поломка индикатора пламени.	Обрыв в электрической проводке либо короткое замыкание на «массу» (корпус) индикатора.
04	6	Ошибка температурного датчика в блоке управления.	Выход из строя температурного датчика (расположен в блоке управления, возможность замены отсутствует).
17	7	Ошибка топливного насоса.	Обрыв либо короткое замыкание в электрической цепи топливного насоса.
12	9	Отключение, напряжение превышает 16 В (выше 30 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
15	9	Отключение, напряжение ниже 10 В (ниже 20 В для 24 В устройства).	Выход из строя АКБ или регулятора напряжения.
10	11	Электрический мотор нагнетателя воздуха не выходит на требуемые обороты.	Поломка электромотора. Нехватка смазки в подшипниках либо контакт крыльчатки с улиткой в нагнетателе.
16	10	Слишком слабая вентиляция для снижения температуры теплообменника и камеры сгорания устройства.	В процессе продувки перед началом работы индикатор пламени не охлаждён до требуемого значения. Сбои в работе индикатора пламени, блока управления или нагнетателя воздуха.
27	11	Мотор не крутится.	Заклинивание в результате разрушения ротора, подшипника либо попадания различных предметов.
28	11	Скорость вращения двигателя не меняется, он не реагирует на команды управления.	Выход из строя электрической платы управления мотора либо блока управления.
02	12	Возможность перегрева по температурному датчику. Его температура превышает 55°.	Перед стартом в ходе продувки на протяжении 5 минут не хватает охлаждения либо присутствует перегрев блока управления в ходе работы.

Возможные коды ошибок и неисправности

Коды ошибок обогревателя Планар

Индикационная система Планара сигнализирует об ошибках. Ряд поломок можно устранить самостоятельно:

• 1 на экране или мигание индикатора – перегрев теплообменника. Нужно проверить прохождение воздуха через обогреватель.
• 2 или 12 коротких мерцаний после паузы – перегрев самого аппарата. Проверяют патрубки и подачу воздуха в камеру сгорания.
• 12 или 15 или 9 быстрых миганий свидетельствуют о скачках напряжения. Прибор выключается.
• 12 или 2 мерцания – запуск невозможен из-за отсутствия топлива, воздуха, нарушения в отводе выхлопных газов.
• 20 или 30 и 8 мерцаний – между модулем и пультом управления потеряна связь. Проверяют шлейфы.
• 29 или 3 мигания светодиода – срыв пламени в горелке. Нужно проверить подачу топлива.
• 35 или 13 мерцаний – ошибка, свойственная только модели 8DM. Срыв пламени из-за низкого напряжения.
• 78 – отмечается только на экране. Это предупреждение о том, что срыв пламени происходит слишком часто.

Неполадки, обозначенные следующими кодами, самостоятельно ликвидировать нельзя. Требуется демонтаж прибора и вмешательство специалиста:

• 4 или 6 или 6 мерцаний – температурный датчик вышел из строя.
• 5 или 5 миганий – сломан индикатор пламени.
• 9 или 4 мерцания – проблема в свече накаливания.
• 10, 27, 28 или 11 миганий – поврежден электропривод;
• 11 на экране или 18 мерцаний – сломан датчик температуры на подающем патрубке.
• Проблемы на входящем патрубке кодируются цифрой 23 или 15 мерцаниями.
• 17 или 7 миганий – сбой топливного насоса.
• Появление цифры 33 или 16 миганий после паузы указывает, что прибор заблокирован, поскольку трижды подряд был зарегистрирован перегрев. Разблокировку проводят только в сервисном центре.
• 36 или 20 мерцаний – температурный датчик пламени фиксирует слишком высокую температуру.

Конструкция и принцип работы

Отопитель имеет регулятор напряжения и таймер. Возможна постоянная работа в автономном режиме. Розжиг запускается электроникой только в случае соблюдения всех требований и при полной исправности составляющих, поэтому нет оснований переживать по поводу безопасности конструкции.

Главные составляющие Планара:

• блок питания;
• элемент для нагрева;
• насос для перекачки топлива.

Принцип работы автономки заключается в подаче воздуха извне в отделение нагрева. Этот воздух нагревает энергия, которая образуется в результате сгорания топлива. После этого тёплый воздух поступает в салон автомобиля, фургона или автобуса.

Преимущества использования воздушных обогревателей:

• невысокая стоимость;
• небольшой топливный расход;
• работа задаётся по температурному режиму или по мощности;
• при выключенном двигателе во время длительного простоя машины потребляется очень мало электроэнергии;
• не издаёт сильного шума;
• за счёт бесколлекторного двигателя увеличен ресурс работы;
• диагностика конструкции проходит в автоматическом режиме.

В этом видео вы узнаете, как устроен отопитель:

https://youtube.com/watch?v=UmOyjwPdkd8

Основные неполадки и рекомендации по их устранению

Ниже приведены основные неисправности автономки «Планар» и советы по их ликвидации (в скобках указано число миганий светодиодного индикатора):

Перегрев теплообменника (1). Рекомендуется проверить рабочие патрубки на предмет свободности их проходов и датчик перегрева (при необходимости замените его).
Исчерпание попыток запуска (2)

Обратите внимание на систему подачи горючего, воздуха и газоотводящий узел.
Появление прерывистого пламени (3). Проверяют датчик пламени и подвод воздуха для сгорания.
Поломка свечи накаливания (4)

Проверяют соответствующую деталь, при необходимости меняют.
Нарушение работы индикатора пламени (5). Измеряют сопротивление в цепи между выводами (показатель должен быть не выше 10 Ом).
Неисправен датчик температуры на блоке управления (6). Требуется замена детали.
Неисправность насоса топливного (7). Проверяют электропровода агрегата на возможность замыкания, меняют при необходимости.
Отсутствует связь между пультом и блоком управления (8). Требуется проверка соединительных разъемов и проводки.
Отключение, связанное с повышенным напряжением (9). Выясняют причину, приведшую к скачку.
Превышение времени на вентиляцию (10). Обращают внимание на систему подачи рабочей смеси и газоотвод.

Система контроля и управления

С помощью блока управления можно регулировать количество тепла

Отопитель Планар работает в нескольких режимах. Безопасность функционирования, регулировку и диагностику систем обеспечивают датчики и блок управления.

Блок управления

Модуль размещен в корпусе и подсоединен к исполнительным блокам с коммутационными шлейфами. Функции его таковы:

• включение и отключение аппарата;
• контроль и управление процессом горения топлива;
• начальная диагностика при поломках во время запуска;
• автоматическая вентиляция после остановки Планара;
• аварийное отключение в случае поломки какого-либо узла, затухания пламени, скачков напряжения, перегрева теплообменника и других ситуациях.

Работает блок управления вместе с пультом.

Режимы работы

Прибор одновременно выполняет функцию вентиляции салона

Автономный воздушный машинный отопитель функционирует в 3 режимах. Однако использование нередко зависит от комплектации модели:

• По мощности – максимально быстро нагревает салон. Отопитель, установленный на определенный уровень мощности – от 1 до 8, работает постоянно, пока прибор не отключают вручную.
• По температуре – обогреватель прогревает воздух до установленной температуры. Затем отопитель отключается и автоматически включается вновь, как только воздух охладится до указанного минимума. В автоматическом режиме устройство функционирует до ручного отключения.
• Вентиляция – обеспечивает воздухообмен. Совмещается с регулировкой по температуре или по мощности. Температура при этом поддерживается с высокой точностью, не колеблется в заданном диапазоне.

Пульты управления

Пульт устанавливают на приборной панели или вешают на контейнере в любом удобном для водителя месте. К прибору устройство подключается шлейфом. Пульт удобен тем, что регулирует работу Планара и служит средством диагностики.

Обогреватели комплектуются разными видами пульта:

• ПУ-10М – позволяет Планару работать в режиме по мощности и по температуре, вентиляция не предусмотрена. Оснащен светодиодным индикатором.
• ПУ-5 – допускает работу Планара во всех режимах. Маховик потенциометра снабжен условной градуировкой, так что температуру можно выставить точнее. О работе и неполадках свидетельствует индикатор.
• ПУ-22 – функциональные кнопки позволяют выбирать режим, температурный датчик, показания которого будут считаться контрольными, изменять показатели мощности и температуры. Сведения о работе Планара и поломках отражаются на светодиодном экране.

По количеству, цвету и поведению светодиодов можно установить причину неполадок и быстро ликвидировать ее.

Как воздушный отопитель работает по температуре?

Многие, обращающиеся в нашу компанию, часто спрашивают: «А может ли Планар поддерживать нужную температуру в салоне, в фургоне ?». Рассмотрим более детально этот вопрос.

Каждый выпускаемый сегодня Планар изначально оборудован датчиком температуры, который установлен на блоке управления отопителя (мозги Планар). Смысл в том, что температура воздуха, проходящего через корпус отопителя, регистрируется блоком управления. Управляющая программа постоянно отслеживает эти данные, когда заданная и фактическая температуры сравниваются, блок дает команду на прекращение подачи топлива в камеру сгорания и переход в режим вентиляции салона до тех пор, пока снова не появится разница температур в 5-6 °C. Цикл повторяется снова и снова на всем протяжении работы автономного воздушного отопителя. Выключить отопитель можно в любой момент вручную.

Работа с пультом управления

В любом случае приходится осуществлять запуск и выключение системы, изменять температурный режим и определять состояние прибора. Для этого существует специальный пульт управления. На лицевой части устройства находится светодиод небольшая ручка.

Благодаря маленькой лампочке можно определить состояние прибора. Если ее цвет красный, то включен режим обогрева или вентиляции. Мигающий светодиод говорит о появлении неисправности. При отключении отопителя лампочка не горит вообще.

Имеющаяся на корпусе ручка необходима для выполнения различных команд. Если она находится слева, то прибор полностью выключен. Осуществить запуск можно путем поворота ручки по часовой стрелке. В зависимости от положения ручки будет производиться работа системы в определенном диапазоне мощности.

Так выглядит пульт управления ПУ-10.

Отопитель Планар: основные преимущества его использования

Среди владельцев автомобилей, особенно дальнобойщиков, которые проводят в дороге большую часть времени, отопитель планар заслуженно получает немало положительных отзывов. Отечественная разработка, в сравнении с импортными аналогами, надежная, но менее дорогостоящая.

В большом количестве положительных характеристик выделяют:

Проведя воздухоотводные трубки в грузовой отсек, можно обогреть весь автомобиль, а не только водительскую кабину
Даже при значительно низких температурах (менее -20 градусов) их эффективность остается на весьма высоком уровне
Экономично расходуется топливо и ресурс аккумуляторной батареи
Достаточный показатель мощности
Неограниченное время работы установки
