Отопление ПЛЭН: технические характеристики и достоинства системы

Как сделать теплый потолок в доме своими руками?

Монтаж инфракрасной пленки на потолок происходит в несколько этапов:

  1. теплоизоляция потолка;
  2. расчет площади пленки;
  3. монтаж пленки, терморегулятора и датчика;
  4. подключение к сети и проверка работоспособности.

До начала монтажа термопленки необходимо закончить все работы по строительным и отделочным работам на потолке, исключая финишную отделку. Также провести все работы по прокладке коммуникаций и осветительных проводов.

Теперь рассмотрим этапы монтажа теплого потолка подробнее.

Теплоизоляция потолка

Она необходима для того, чтобы не греть чердак или соседей этажом выше. Правильно изолированный потолок все тепло будет возвращать в помещение, увеличивая таким образом коэффициент полезного действия прибора и снижая энергозатраты. Теплоизоляция с отражающим слоем крепится на всю поверхность потолка и заходит на несколько сантиметров на стены. Это предотвратит потерю тепла через зазоры между потолком и стеной. Стыки в теплоизоляционном материале заклеивают скотчем. Сам материал должен иметь толщину не менее 5 мм.

Как рассчитать площадь инфракрасной пленки?

Для правильного расчета необходимой площади нужно учесть следующее:

  • насколько хорошо теплоизолировано само здание. Для кирпичного дома или легкого каркасного строения эти данные будут различаться;
  • планируется ли жить в доме в зимний период, постоянно или наездами;
  • объем обогреваемого участка. Это может быть как все помещение, так и часть его;
  • будет ли инфракрасный обогрев основным или дополнительным.

Если теплый потолок планируется как основной вид обогрева, он должен занимать не менее 70% площади всего потолка. В качестве дополнительного эту цифру можно снижать соответственно мощности основной системы отопления. Средняя мощность пленки составляет примерно 0,2 кВт на 1 квадратный метр. Разделив мощность терморегулятора на это число, можно узнать площадь пленки, которую можно к нему подключить.

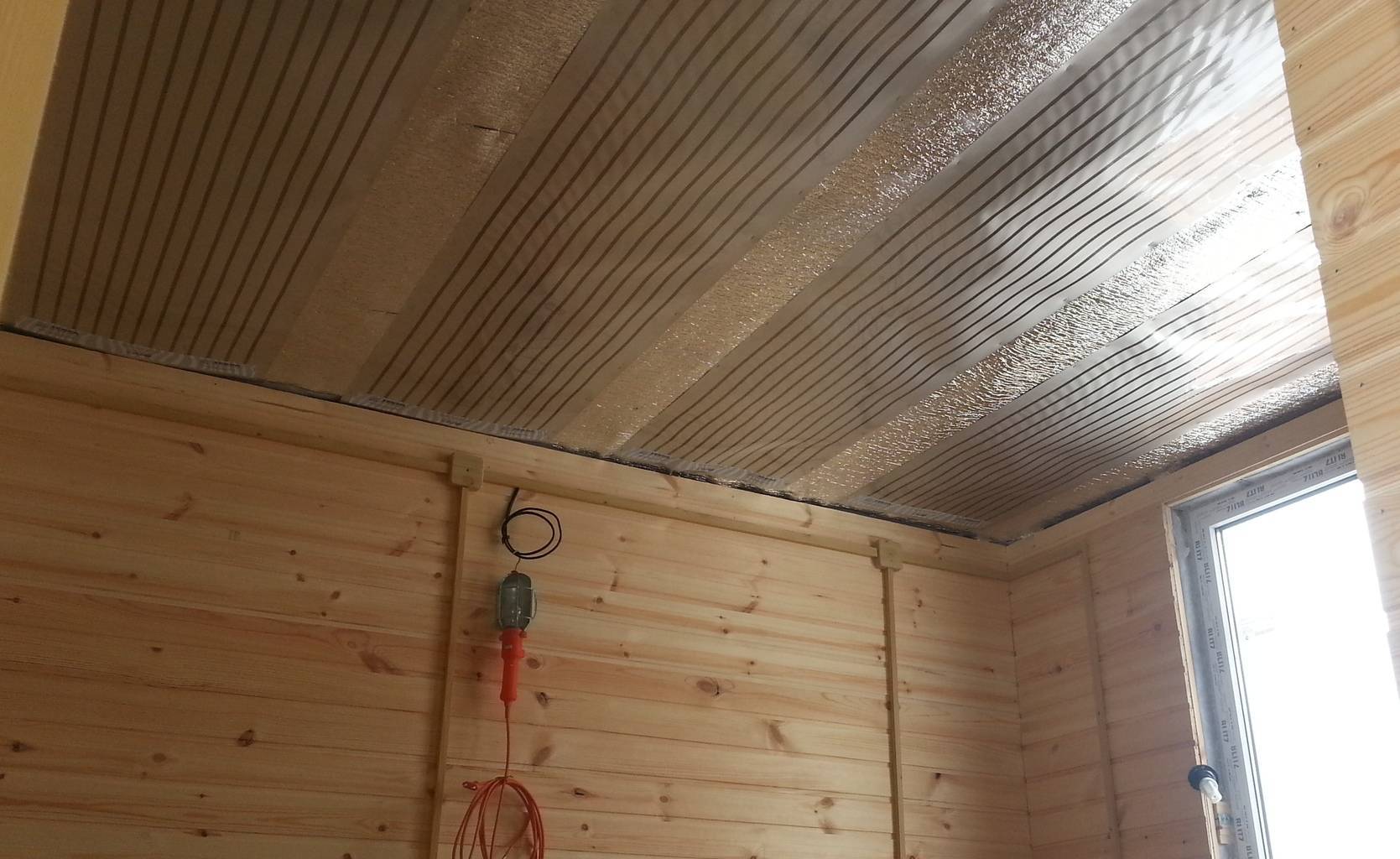

Монтаж теплового оборудования

Термопленку можно разрезать только по специальным линиям, обозначенным на ней. Каждый вид пленки имеет свою максимальную длину отрезка. Эту информацию можно узнать в прилагаемой документации или спросить у продавца. Между пленкой и изоляцией потолка не должно быть зазоров и воздушных прослоек.

Далее нужно соединить медные контакты токопроводящей шины с электрическими проводами с помощью контактных клипс. Одна половина клипсы должна располагаться на медной шине, а другая – внутри обогревателя. После этого битумным скотчем изолируют концы пленки с двух сторон.

Датчик крепится в вырез теплоизоляции и подключается к регулятору и нагревательным элементам.

Подключение к электрической сети

Подключать термопленку через регулятор к сети следует параллельно. Если теплый потолок будет иметь большую мощность, лучше подключать его через отдельный автомат.

Правильно смонтированный теплый потолок при включении должен излучать комфортное равномерное тепло, нигде не перегреваться и своевременно отключаться при достижении заданной температуры.

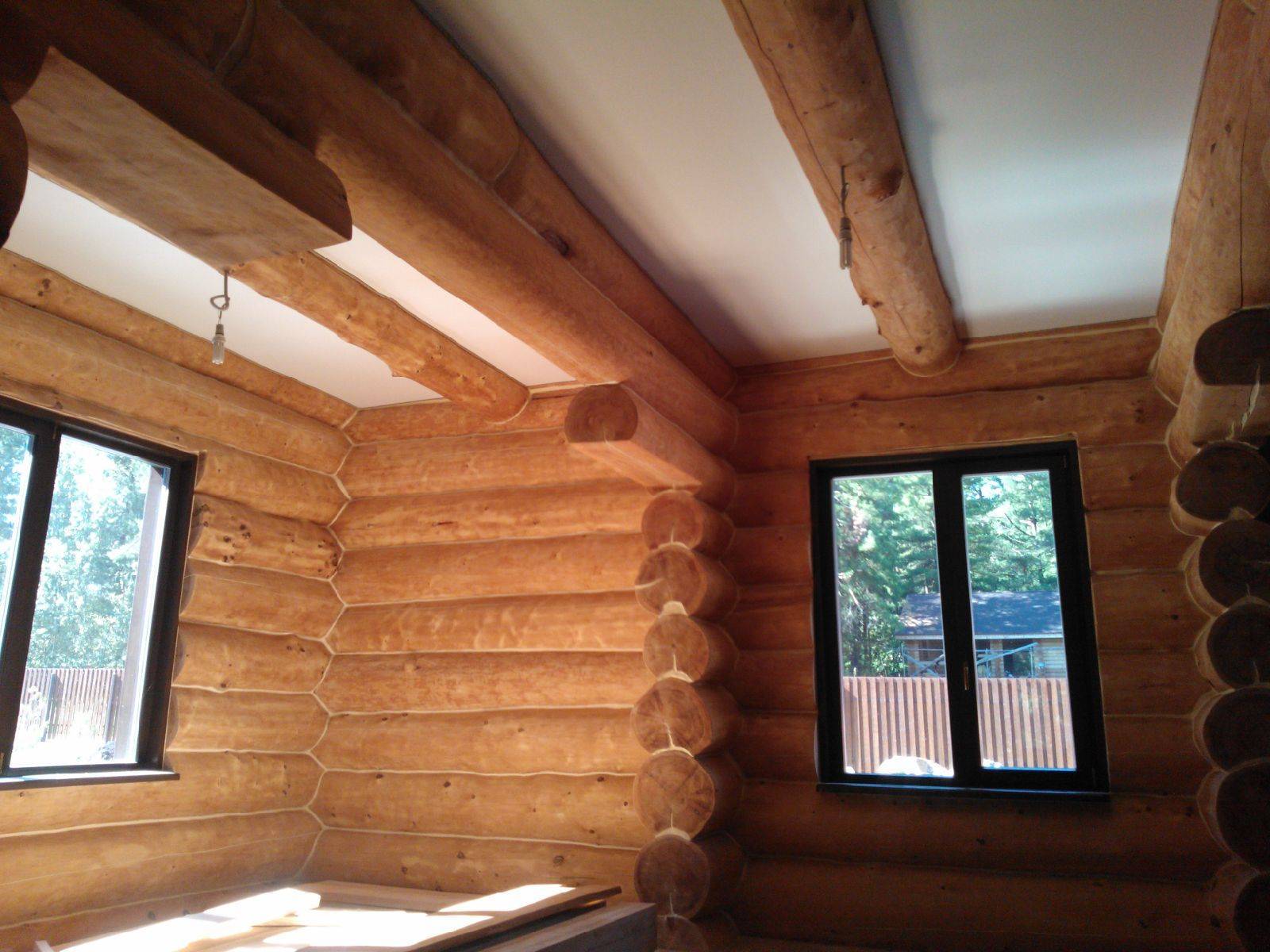

Финишная отделка

Далее производят окончательную отделку потолков. Это может быть натяжной потолок со специальной микроперфорацией. Она отлично пропускает инфракрасные волны. Натяжной потолок в этом случае монтируют по краям стены, не затрагивая сам потолок.

Также можно закрыть конструкцию подвесным потолком: гипсокартонными листами, вагонкой или пластиковыми панелями. Между натяжным или подвесным потолком и системой инфракрасного отопления нужно оставлять небольшой зазор. Для отделки потолка следует выбирать водонепроницаемые материалы толщиной не более 16 мм.

Система инфракрасного обогрева для потолков – самая современная, безопасная и эффективная из всех вариантов электрического отопления. При правильном монтаже она прослужит долго, наполняя дом теплом и уютом и оставаясь при этом совершенно незаметной.

Что такое инфракрасное излучение

Инфракрасное излучение – это безвредный спектр электромагнитного излучения. Инфракрасные волны дают все предметы, окружающие человечество, только в разном диапазоне в зависимости от нагрева. Получается, что инфракрасное отопление абсолютно безвредное, так как дает человеку совершенно естественное тепло.

К тому же инфракрасное отопление полезно для здоровья. Так как диапазон излучения ПЛЭН находится на одном уровне с диапазоном излучения человека, осуществляется терапевтическое воздействие на организм. Инфракрасное тепло улучшает обменные процессы, способствует быстрому выздоровлению от простудных заболеваний и снижению веса.

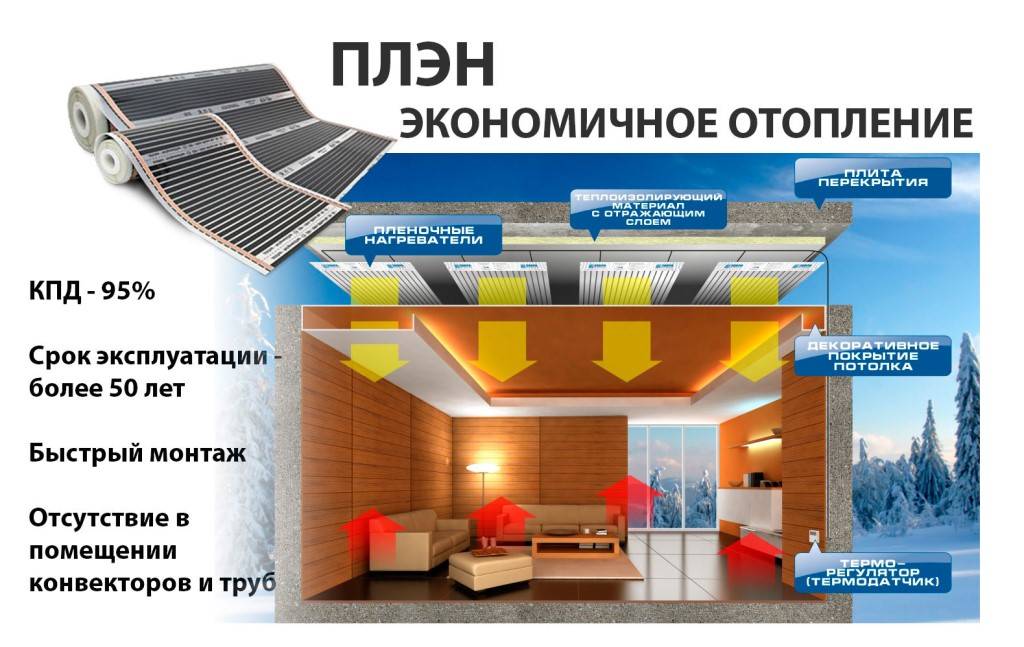

Циркуляция тепла в сравнении с обычным отоплением. Нажмите на фото для увеличения.

Отопление ПЛЭН при правильной установке позволяет распределять лучи тепла по всей комнате

Важно учитывать высоту потолков и площадь помещения и, исходя из расчетов, правильно распределить систему

Преимущества ПЛЭН

Пленочное отопление имеет ряд преимуществ.

Не требует отдельного места в помещении. Так как вся система устанавливается на потолке и занимает практически до 80% его площади, то в комнате на полу и на стенах место остается абсолютно свободным.

Кроме удобства использования, такое инновационное электрическое отопление полезно и с экономической точки зрения. Оно потребляет достаточно мало энергии. Обусловлено это продуманным устройством потребления электроэнергии. Система ПЛЭН, достигнув указанной на регуляторе температуры, переходит в экономный режим и отключается до тех пор, пока температура не начнет падать, затем снова автоматически включается и набирает потерянные градусы.

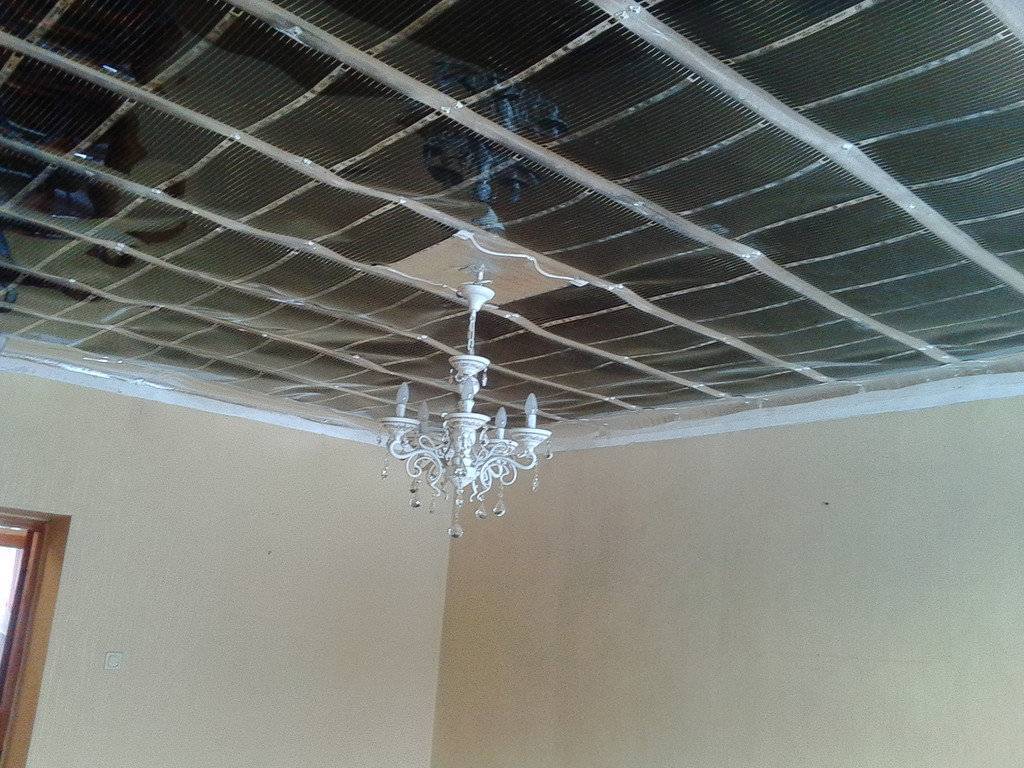

Потолочное расположение ПЛЭН. Нажмите на фото для увеличения.

Если все же по какой-то причине повредится проводник и пленка перестанет прогреваться, ее легко сменить на новый лист. Достаточно демонтировать потолочное покрытие, убрать испорченный лист и подсоединить к системе новый. Чего не скажешь, допустим, про тот же самый теплый пол, где вся система заливается капитальной стяжкой, и в случае перегорания контактов остается только пожать плечами и искать новые методы обогрева.

Потолочное отопление удобно тем, что его можно полностью скрыть под любым строительным материалом. Пленку просто декорируют пластиковыми панелями, потолочной плиткой, навесными или натяжными потолками. Единственное ограничение в отделке потолка с системой ПЛЭН – нельзя устанавливать под зеркальные и металлические поверхности.

Отопление ПЛЭН универсальное. Его можно устанавливать как внутри частного дома, так и в любых других помещениях: в квартирах домов, учреждениях социального характера (детские сады, школы, больницы), банях, саунах, теплицах и других учреждениях.

ПЛЭН можно использовать для отопления производственных помещений. Нажмите на фото для увеличения.

Простота конструкции отопления системой ПЛЭН позволяет продлить срок эксплуатации до 30 лет.

Из-за экономного потребления энергии, отсутствия затрат на ремонт и содержания система ПЛЭН быстро оправдывает вложенные в ее установку средства.

Возможность установить отопление своими руками. Достаточны базовые знания электромонтажа и умение закреплять потолочные конструкции.

Отопление ПЛЭН обеспечивает комфорт дома: не сушит воздух и не сжигает кислород. Система работает бесшумно и не выделяет продуктов сгорания.

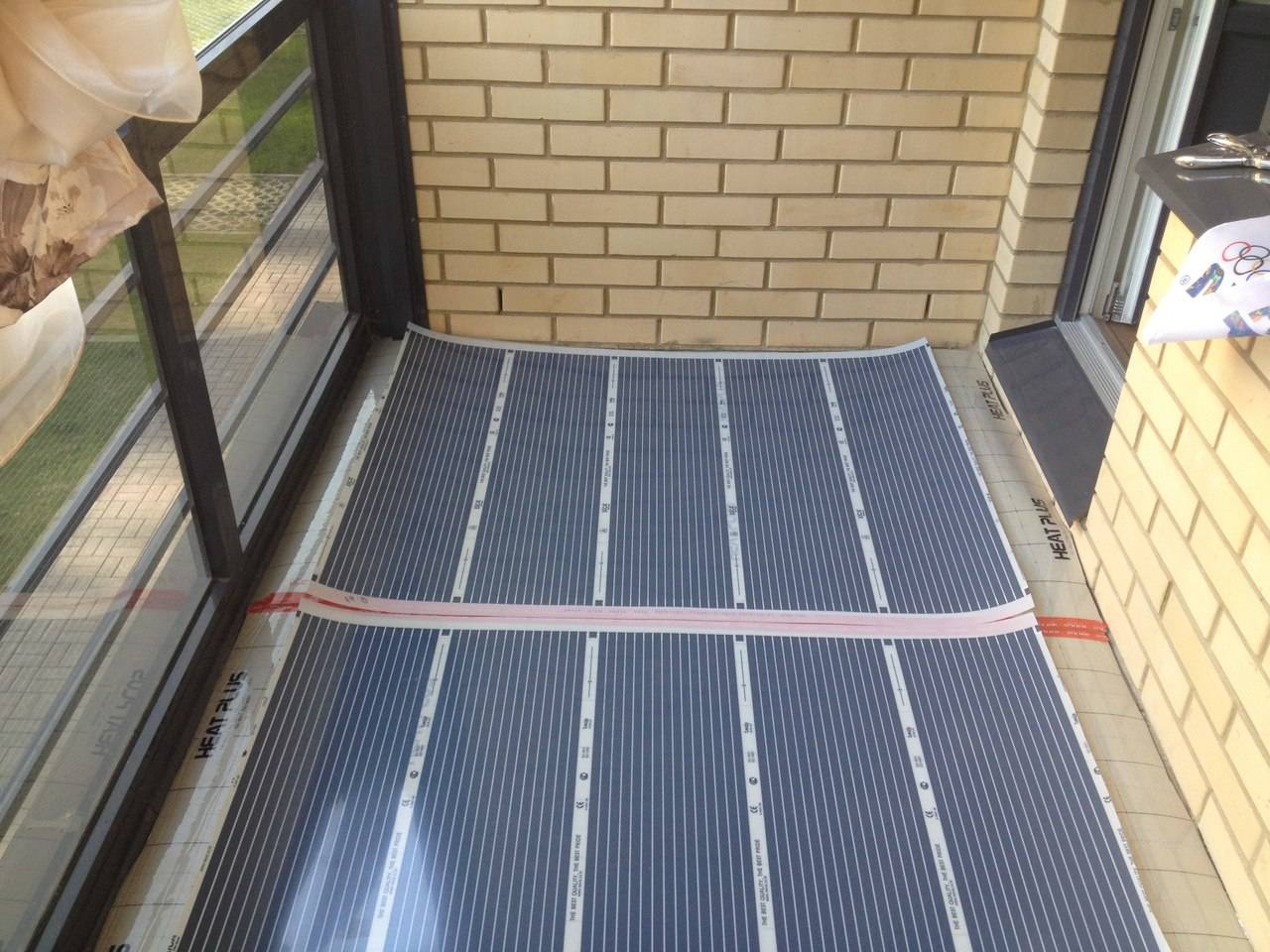

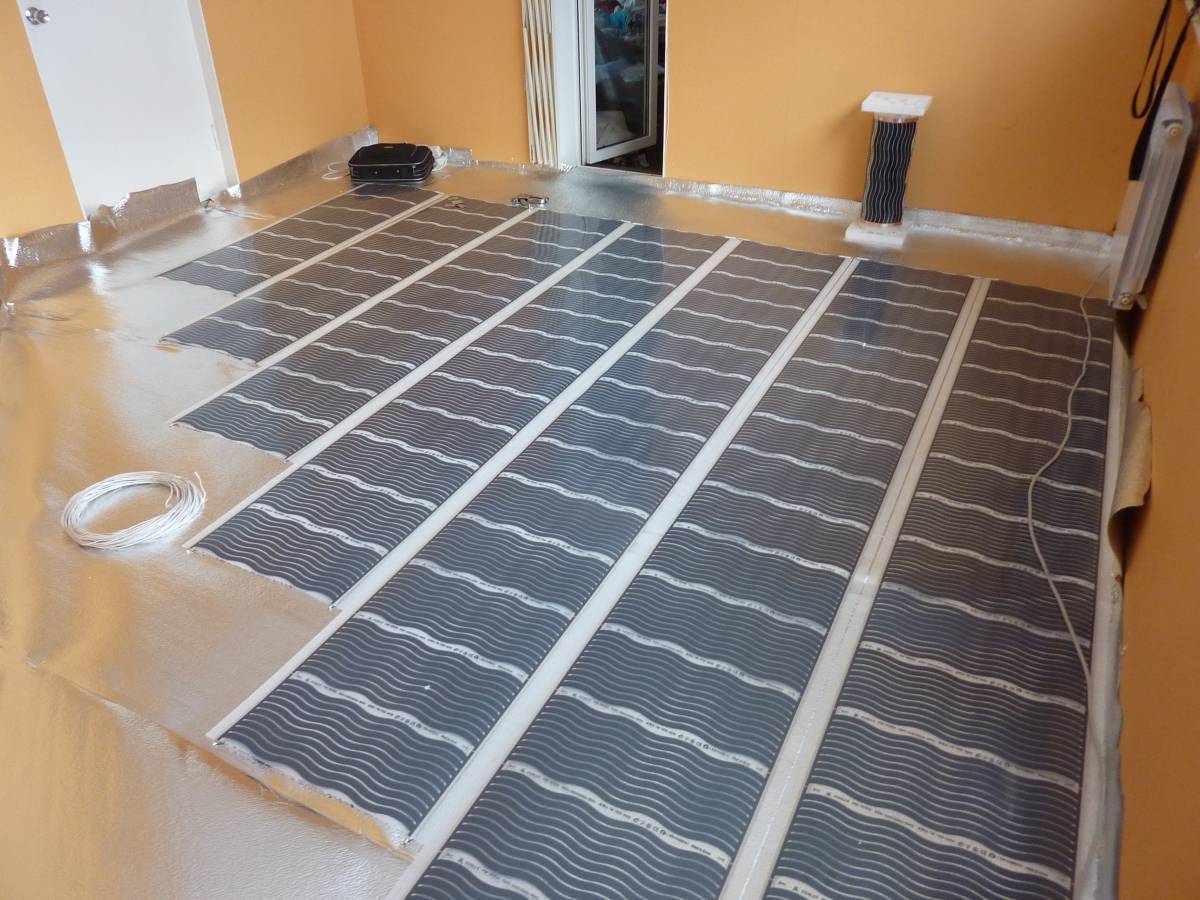

Теплый пол на основе ПЛЭН. Нажмите на фото для увеличения.

Для того чтобы убедиться в удобстве и простоте этого отопления, достаточно посмотреть на его технические характеристики:

  1. Потребление тока – не более 1 Ампер.
  2. Длина волны инфракрасного излучения – 9 мкм.
  3. Мощность – 180 Вт.
  4. Максимальная температура нагревания на поверхности листа – 45 градусов.
  5. Вес одного квадратного метра – всего 700 г.

Это основные технические характеристики, показывающие, насколько проста система ПЛЭН и насколько она экономна в плане энергопотребления, а небольшой вес способствует легкому монтажу даже в одиночку.

Плюсы и минусы системы ПЛЭН отопления

Не все потребители при выборе систем отопления ставят на первое место ее стоимость. Для многих имеет значение экологическая чистота, отсутствие вредного воздействия на человека или эффективность системы. Мы проанализировали отзывы тех, кто уже пользуется ПЛЭН для отопления дома и составили перечень особенностей. А какой именно из параметров будет приоритетным именно для вас, решать вам. Итак, что же является характерными особенностями системы ПЛЭН по отзывам потребителей:

  1. Система легко монтируется даже не специалистами;
  2. Стоимость 1 кв.м. пленочного обогревателя составит около 1500 руб;
  3. Текущие расходы во многом зависят от режима эксплуатации и подготовленности жилья, то есть качества теплоизоляции;
  4. Расходы на сервисное обслуживание отсутствуют;
  5. Гарантийный срок составляет от 10 до 50 лет (в зависимости от производителя);
  6. ИК-отопление абсолютно пожаробезопасно, так как температура поверхности нагревательного элемента составляет всего 45 градусов;
  7. Инфракрасное излучение аналогично тому, что мы получаем от солнца;
  8. При ИК обогреве отсутствуют какие бы то ни было вредные выбросы, или продукты сгорания, поскольку нет процесса горения;
  9. При работе системы полностью отсутствуют шумы;
  10. Работа ИК-обогревателей может быть полностью автоматизирована и подключена к системе «умный дом»;
  11. Инфракрасное излучение не дает появляться сырости и грибку;
  12. В помещении с ИК отоплением нет сквозняков, так как принцип обогрева основан не на конвекции: нагреваются поверхности предметов, а не воздух;
  13. ИК обогреватели не сушат воздух, поэтому микроклимат в помещении более благоприятен, чем при работе конвекторов;
  14. Система очень мобильна: в любое время можно изменять расположение отдельных модулей, добавлять новые или, наоборот, уменьшать их количество.

Как видим, отзывы о работе ПЛЭН систем по большей части положительные, однако только вам решать какое отопление наиболее приемлемо, так как в каждом конкретном случае есть свои нюансы и особенности.

А подробнее познакомиться с порядком установки отопления с помощью ПЛЭН можно на видео:

Технические характеристики теплого пола

Производитель ПЛЭНа находится в России, что позволяет снизить стоимость оборудования по сравнению с зарубежными аналогами. Что касается технических характеристик, то для пятислойного нагревательного элемента толщина не превышает 0,4 мм. Температура нагрева не больше 45 °C. Полотно весит 550 грамм на квадратный метр.

Вас может заинтересовать еще и удельная мощность потребления, она достигает 175 Вт/м2. Теплый пол ПЛЭН имеет коэффициент полезного действия, равный 98 % при переходе от электрической энергии в тепловую. В основе нагревателя лежит специальный сплав. Отражателем-распределителем выступает пищевой алюминий. Производитель дает гарантию на работу без отказа в течение 50 лет.

Вы должны учитывать ещё и маркировку, которая указывает на защиту от пыли и твёрдых предметов. Если перед вами система IP 67, это указывает на то, что она имеет полную защиту от кратковременного погружения в воду и пыли. Частичной защитой от брызг воды и пыли обладает плёнка с обозначением IP 54.

Частичная защита от внешних твердых предметов и брызг воды – это тёплый пол, который имеет в маркировке IP 44

Важно обратить внимание еще и на то, что пленка может иметь разные размеры. Если ее длина составляет 1 м, то мощность достигнет 65 Вт. При максимальной длине в 5 м мощность составляет 325 Вт

При максимальной длине в 5 м мощность составляет 325 Вт.

Цена на ПЛЭН будет зависеть от технических характеристик и назначения плёнки. Например, система для потолка IP 67 обойдется потребителю в 1400 руб. за квадратный метр. Если же речь идет о конструкции с маркировкой IP 54, то перед вами система обогрева за 1300 руб. за квадратный метр. Стоимость расходных материалов оплачивается потребителем дополнительно, сюда следует отнести:

  • саморезы;
  • дюбели;
  • фанеру;
  • проводку.

Порядок работы монтажа ПЛЭН

Устанавливать систему ПЛЭН можно на любую поверхность. Однако, целесообразнее всего, для равномерного прогрева помещения, устанавливать пленки на потолок или пол. Выбор места для монтажа системы имеет большое значение. Площадь, на которую устанавливается ПЛЭН, зависит от среднегодовой температуры в данном регионе. Например, если среднегодовая температура не опускается ниже +3 градусов, то достаточно установить систему на 50% площади помещения. А если среднегодовая температура составляет не более -7 градусов, то под монтаж системы отводится более 80% площади помещения

Кроме того, следует обратить особое внимание на конструктивы, через которые происходят основные потери тепла: окна, двери, вентиляционные отверстия

Перед монтажом ПЛЭН следует внимательно осмотреть поверхность пленок, а также проверить целостность нагревательных элементов системы. Проверка элементов производится при помощи тестера. Как правило, процент бракованных элементов в продаже незначительный, однако при транспортировке и во время хранения могут возникнуть неисправности.

Работы по монтажу системы проводят в следующем порядке:

  • установка теплоизолирующего слоя. Теплоизоляцию необходимо устанавливать для того, чтобы не было потерь тепла на нагрев перекрытий;
  • крепление ПЛЭН к основанию. Основанием для крепления пленок может служить как теплоизоляционный слой, так и предварительно смонтированная обрешетка. Пленки крепятся лицевой стороной внутрь помещения при помощи строительного степлера или саморезов;
  • электромонтажные работы;
  • установка настила или декоративного слоя.

При монтаже системы ПЛЭН не следует забывать, что выводы контактов должны быть направлены в сторону электрощитка для оптимизации схемы электрической проводки. Также необходимо помнить о том, что у каждой пленки есть зоны, предназначенные для крепления. Нарушение целостности пленок вне этих зон может привести к нежелательным последствиям, например, к короткому замыканию.

Энергосберегающее отопление ПЛЭН: что это такое, принципы работы

ПЛЭН — система отопления, основанная на использовании физических процессов теплообмена. Эффект сравнивают с теплом солнца. Имеет многослойную структуру.

Между двумя слоями лавсановых плёнок располагается специальная алюминиевая фольга с отражающей поверхностью, а между слоями фольги — резистивные элементы. Толщина плёночных нагревателей составляет 1—1,2 мм.

Лавсановые плёнки выполняют две функции — электроизолирующую и декоративную. При включении системы в сеть электрический ток поступает к электрическим нагревателям, разогревающим фольгу, которая отражает инфракрасные волны длиной 9,4 микрометров. Эти волны невидимы человеческому глазу, но хорошо ощутимы как тепло. В результате теплообмена между поверхностью ПЛЭН и декоративным покрытием (напольным, потолочным или настенным) тепло распространяется по всему помещению.

Максимальная температура, которой достигают электронагреватели — 45 °C. Благодаря этому ПЛЭН считается одной из наиболее безопасных систем отопления.

Плёночные электронагреватели выполняют роль как основного отопления, так и дополнительного. Плёнки устанавливаются на любой ровной поверхности как горизонтальной, так и вертикальной и даже наклонной. Благодаря своим особенностям ПЛЭН сохраняет ощущение тепла и уюта в доме.

Технические характеристики

Параметры ПЛЭН приведены в таблице:

ПоказательХарактеристикиЗаявленные данные
МатериалНагревательСпециальный сплав
ИзоляцияТрёхслойный ПЭТ
ОтражательАлюминий
Масса1 м. квадратный550 г
Толщина0,4 мм
Температура, макс.45 °С
Потребляемая мощность 150—175 Вт/м. квадратный
КПД98%
Срок эксплуатации>50 лет

В зависимости от высоты помещения выбирается мощность. Обусловлено это тем, что часть излучения рассеивается в воздухе, вследствие чего тепло, поднимающееся снизу, не будет достигать цели. Производители рекомендуют при высоте до 3 м использовать ПЛЭН мощностью 125 Вт на квадратный метр. В остальных случаях — 150 Вт на квадратный метр.

Фото 1. Рулон пленочного инфракрасного электронагревателя. Материал можно разрезать при помощи обычных ножниц.

Чем можно отделать потолок с ПЛЭН?

Окончательная отделка потолка для ПЛЭН, как правило, делается из эстетических соображений. Если потолочный нагреватель закрыть отделкой, то на КПД оборудования это почти не повлияет. При условии, что нашли применение рекомендуемые материалы для чистовой отделки.

Причем, чем ближе отделка к пленке, тем лучше. Минимальный промежуток от полотна до чистового декора не регламентировано. Основное требование — отсутствие механического воздействия на полосы отделочной конструкцией.

Противопоказано прижимать и передавливать ПЛЭН каркасом, листами обшивки, панелями и т.д. Если на пленочный электронагреватель будет оказываться механическое давление, то со временем это приведет к аварийному режиму функционирования и выходу из строя обогревателя.

Рекомендуемые материалы:

  • натяжные потолки (тканевые, ПВХ)с листом гипсокартона;
  • панели МДФ, ГКЛ, ГСП, СМЛ (толщина до 12,5 мм);
  • евровагонка (толщина до 12 мм);
  • пластиковые панели (при возможности эксплуатации при +50 °С);
  • подвесной потолок Грильято;
  • подвесной потолок Армстронг (толщина до 12 мм).

Из не подходящих материалов специалисты ресурса «Сантехник Портал» выделили следующие: алюминий, серебро, золото, медь. Данные материалы обладают высоким коэффициентом отражения и низким коэффициентом излучения ИК волн. Система в этом случае будет работать неэффективно.

Что делать в случае, если внутренняя электропроводка строения проложена по потолку? Здесь два решения:

  1. Греющие полотна размещаются поверх внутренней электропроводки здания.
  2. Внутренняя электропроводка монтируется поверх электронагревателей со своими крепежами в промежутках между полосами.

Оба варианта абсолютно безопасны, поскольку при работающем ПЛЭН наибольший уровень температуры нагревателей и внутренней электропроводки не будет выше + 50 °С.

Осветительные приборы прикрепляются к потолку в промежутках между полотнами. Дистанция промежутков может составлять от 2 до 30 см.

Установка своими руками

Поскольку такое отопление позиционируется как энергосберегающее, обязательно нужно соблюдать последовательность этапов установки и подключения:

  • Подготовить ровное, сухое основание.
  • Нашить, используя строительный степлер, на перекрытие дополнительный теплоизоляционный материал с фольгированным отражающим слоем (Изолон с фольгой, Пенофол). Стыки заклеить армирующей лентой с алюминиевым напылением.
  • Прикрепить электронагреватель скобами стройстеплера. Для бетонного основания прикрепить обрешетку на плиту при помощи саморезов, на нее установить ПЛЭН.
  • Подключить электропитание, датчик температуры, вывести кабель к терморегулятору.
  • Смонтировать блок управления и термостат на стену на уровне 1,5 м от пола. Протестировать систему.
  • Закрыть готовое инфракрасное отопление декоративным покрытием.

Стоимость укладки ПЛЭН профессиональной бригадой составляет около 800 руб/м 2 с учетом транспортных расходов, проведения необходимых замеров и расчетов. Если разрабатывается проект для больших площадей, то цена увеличивается на 10-15 %. Следует также учитывать, что пленочно-лучистый электронагреватель должен занимать как минимум 70 % от площади основания. Легко интегрируется в систему «Умный дом», весь процесс установки длится менее 1 дня.

Некоторые опытные мастера рекомендуют иную систему монтажа: сначала крепится деревянная обрешетка, в промежутки которой закладывается минеральная вата. Закрывается все потолочным ГКЛ, далее крепится фольгированная защита, ПЛЭН и финишная отделка. Теплопотери благодаря такому «пирогу» снижаются до минимума.

Опыт многих покупателей подтверждает, что ПЛЭН целесообразно применять только в качестве дополнительного источника тепла, поддерживающего температуру во время отключения основного отопления. Его главная задача в этом случае – не дать остыть жилью за время отсутствия хозяев.

Полотна ПЛЭН очень хорошо размещаются над потолочными системами «Армстронг»

Например, отлично подходят элементы ПЛЭН для размещения над натяжным потолком – его ткань не является препятствием для сквозного проникновения через нее инфракрасных лучей. Ничуть не хуже они «чувствуют себя» в комплексе с подвесными потолками типа «Армстронг».

Ничто не мешает скрыть такие обогреватели и гипсокартонным потолком, правда, потери тепловой энергии в этом случае все же будут немного ощущаться. Гипсокартон не до конца «прозрачный» для ИК-лучей, и часть излучаемой энергии будет потрачена на ненужный, в принципе, подогрев потолка. Но это — не столь существенные убытки, чтобы отказываться от такого оформления.

Технические характеристики

Цена ПЛЭН зависит от размеров пленки и мощности. В среднем по Москве и Московской области стоимость составляет 1 200 руб/м 2. Если сравнивать с обычными масляными радиаторами, эффективность которых не более 75 %, то исходя из данных таблицы получается, что благодаря ПЛЭН расход электроэнергии на 100 м 2 уменьшается на 10-15 %. На самом деле эффективность зависит от степени утепления жилья, термопроводности финишного покрытия, под которое монтируется нагреватель, и правильности установки. Кроме того, как известно из физики, количество затраченной энергии равно объему выработанного тепла. То есть отзывы об эксплуатации ПЛЭН, как экономичном отоплении, не соответствуют действительности.

Удобство системы ИК-отопления заключается в том, что оно позволяет организовать локальные зоны. Пленочно-лучистые электронагреватели достаточно легкие и не создают дополнительной нагрузки на несущие конструкции. Они подходят для любых поверхностей: пол, стены, потолок. Области применений не ограниченны: от малогабаритных квартир до торговых павильонов.

Обзор инфракрасного отопления на основе ПЛЭН позволяет выявить довольно широкий перечень преимуществ:

  • Не сжигает кислород – не создается эффект духоты в помещении.
  • Не сушит воздух.
  • Не требуется сервисное обслуживание.
  • Заявленный срок эксплуатации – в среднем 25 лет.
  • Простая и быстрая установка ПЛЭН своими руками.
  • Бесшумность во время работы.
  • Отсутствие токсичных выделений и неприятных запахов.
  • Высокая степень пожаробезопасности даже в деревянных домах.
  • Практически не занимает место.
  • Способствует устранению сырости.
  • При монтаже под напольное покрытие ПЛЭН поддерживает комфортную температуру пола.
  • Подходит под любой финишный слой кроме металлического и зеркального.

Обогреватель выпускается рулонами, укладка осуществляется на пол, стены и потолок специалистами или самостоятельно. В комплект приобретается термостат, посредством которого регулируется интенсивность излучения.

По отзывам отопление загородного дома с помощью ПЛЭН, смонтированного на верхнее перекрытие, не слишком эффективно. Теплый воздух скапливается у потолка, по ощущениям греется в основном голова и верхняя часть тела, а ноги, наоборот, мерзнут. Отсюда можно вывести следующие недостатки системы инфракрасного отопления:

Нерациональное распределение тепловых потоков.
Охлажденное помещение прогревается очень долго, то есть налицо лишние затраты электроэнергии.
Любое механическое воздействие обогреватель повредит его, поэтому надо соблюдать осторожность при работе.
Поверхность под пленочно-лучистый излучатель должна быть идеально ровной, твердой и сухой.
Максимальный КПД достигается в хорошо утепленном сооружении.

Отзывы об инфракрасном отоплении ПЛЭН

«Насмотрелся рекламы и решил в строящийся дом купить потолочный обогреватель. К сожалению, быстро разочаровался. Масляный радиатор той же мощности греет гораздо лучше, чем инфракрасный. При этом эффект от нагревателя чувствуется, только если под ним стоять, в остальном – выброшенные на ветер деньги».

Хитрый счетчик, сберегающий электроэнергию. Окупается за 2 месяца!Это нужно знать каждому, чтобы сэкономить!

Константин Боругов, Кострома.

«Привлекло в системе то, что самому установить пленочно-лучистый электронагреватель несложно. Главное – соблюдать последовательность. Практика показала, что инфракрасное отопление хорошо в качестве дополнительного, то есть когда дом прогрелся от котла, его можно выключить, а ПЛЭН будет поддерживать температуру не выше +22 градусов. Больше не тянет, почему – непонятно».

Максим Богун, Выборг.

«Повесил на даче под потолком ПЛЭНы 4 года назад. Пока стоишь под пленкой, уши горят, а ноги мерзнут. Только выйдешь за пределы зоны – замерзаешь полностью. Чтобы прогреть дом, им требуется не полчаса, как утверждает реклама, а не менее 5 часов. И если посчитать, сколько стоит система отопления частного дома ПЛЭН с учетом расходных материалов (фольга и прочее), то получается, что конвекторы той же мощности выходят в 2,5 раза дешевле».

Сергей Бондарев, Москва.
