Паровые системы отопления

Расчет и монтаж парового отопления

Установка парового отопления начинается, конечно же, с расчета нагрузок на инженерную систему. Котел должен обеспечивать необходимый уровень тепловой мощности, а коммуникации паропровода должны гарантированно выдерживать весь диапазон рабочих температур и давлений.

1. Мощность котла. К мощности парового котельного оборудования предъявляются аналогичные требования, как и к мощности традиционного водяного котла. На 10 метров квадратных обслуживаемой площади необходимо 1,1 (кВт) тепловой мощности, при условии, что высота потолков не превышает 3 (м).

Стоит обратить внимание, что паровые котлы значительно отличаются от классической водогрейной техники. Паровое оборудование имеет более высокий уровень производительности, чем традиционная водяная техника, так как жидкость в паровом котле не просто разогревается, а превращается в пар

Паровой котел стоит дороже аналогичного по мощности водяного нагревательного оборудования. К этому можно добавить, что паровая техника требует к себе и более высокого внимания со стороны сервисного обслуживания. В целом, содержание парового котла может обходиться в 2 раза дороже, чем содержание нагревателя с водяной рубашкой.

2. Трубы. В роли проката целесообразней всего использовать бесшовные трубы с толщиной стенки не менее 2,5 (мм). Предпочтение следует отдавать исключительно металлическому прокату. Пластик физически не сможет работать с разогретой до 130-200 ⁰С рабочей средой.
Для паропровода используют следующие виды труб:

  1. Из углеродистой стали
  2. Легированные (нержавеющая сталь)
  3. Оцинкованные
  4. Медные

Наиболее подходящими для пара считаются трубы на основе медного проката. Разумеется, медные коммуникации и наиболее дорого стоят. Трубы же на основе нержавеющей стали, как и медный прокат, стоят достаточно дорого. Легированный металл практически не подвержен коррозии. Оцинкованные трубы не такие долговечные как легированные или медные. Но стоит прокат из оцинкованного металла намного меньше. Обыкновенные же трубы из углеродистой стали принадлежат к нижнему стоимостному диапазону.

3. Метод циркуляции теплоносителя – паровое отопление может быть представлено несколькими системами обогрева:

  1. Разомкнутая
  2. Замкнутая

Системы разомкнутого типа имеют в своем составе емкость для сбора конденсата и насос для закачки жидкости в котел. Контур разомкнутого типа может предполагать использование радиаторов различной формы. При создании подобных систем обогрева к монтажному месту котла не предъявляется каких-то специальных требований.

При замкнутом же контуре отопления циркуляция теплоносителя происходит полностью самотеком Да, такие системы отопления более автономны, но к коммуникациям замкнутого контура предъявляются особые требования, которые касаются как расположения труб, так и монтажа котельной техники.

Нужно заметить, что далеко не все паровые котлы способны работать с замкнутым контуром отопления.

4. Разводка труб – коммуникации могут монтироваться следующими способами:

  1. Верхняя разводка
  2. Промежуточная разводка
  3. Нижняя разводка

Наиболее часто паропровод монтируется с верхним расположением коммуникаций. То есть сам паропровод монтируется под потолком, а уже от него спускаются трубы к радиаторам и конденсатопроводу. При промежуточной разводке паропровод проходит на уровне подоконника.
Нижняя разводка труб используется только в отдельно взятых случаях, когда того требует инженер-разработчик парового отопления.

Почему выбирают отопление паром?

Надо признать, что системы отопления паром нельзя отнести к числу очень популярных. Такое отопление, скорее, редкость. Подробно рассмотрим его достоинства и недостатки.

К числу первых, бесспорно, относятся:

  • Эффективность обогревательной системы. Она настолько высока, что для отапливания помещений хватит небольшого количества радиаторов, а в некоторых случаях можно обойтись и без них: труб будет достаточно.
  • Малая инерционность системы, благодаря чему отопительный контур прогревается очень быстро. Буквально через несколько минут после запуска котла в комнатах начинает ощущаться тепло.
  • Теплопотери в системе практически отсутствуют, что делает ее весьма экономичной по сравнению с другими.
  • Возможность редкого использования, поскольку из-за малого количества воды в трубах система не размораживается. Как вариант может устанавливаться в дачных домиках, куда приезжают время от времени.

Главным же достоинством парового отопления принято считать его экономичность. Первоначальные затраты на его обустройство достаточно скромны, в процессе эксплуатации оно требует относительно небольших вложений.

Однако даже при таком количестве достоинств недостатки системы весьма значимы. Связаны они в первую очередь с тем, что в качестве теплоносителя используется водяной пар, температура которого очень высока.

Внутри радиатора парового отопления происходит конденсация водяных паров. В ходе этого процесса выделяется большое количество тепловой энергии, что объясняет высокую эффективность системы

Благодаря этому все элементы системы разогреваются до 100 °С и даже выше. Понятно, что любое случайное прикосновение к ним вызовет ожог. Поэтому все радиаторы, трубы и другие детали конструкции должны быть обязательно закрыты. Особенно если в доме находятся дети.

Высокая температура радиаторов и труб провоцирует активную циркуляцию воздуха в помещении, что достаточно некомфортно, а иногда и опасно, к примеру, при аллергической реакции на пыль.

При использовании парового отопления воздух в комнатах становится слишком сухим. Его пересушивают горячие трубы и радиаторы. Это требует дополнительного использования увлажнителей.

Далеко не все отделочные материалы, которыми декорируются отапливаемые таким способом помещения, выдерживают соседство с раскаленными радиаторами и трубами. Поэтому их выбор очень ограничен.

Наиболее приемлемый в данном случае вариант – окрашенная термостойкой краской цементная штукатурка. Все остальное – под вопросом. Есть у парового отопления еще один влияющий на комфорт проживающих в доме недостаток: шум, который производит проходящий по трубам пар.

К более значимым минусам можно отнести плохую регулируемость системы. Теплоотдачу конструкции практически нельзя контролировать, что приводит к перегреву помещений.

Паровое отопление относится к потенциально аварийно опасным системам, поэтому к выбору оборудования нужно относиться очень ответственно. Трубы для системы должны быть только металлическими

Варианты решения есть. Первый – установка автоматики, которая будет включать котел при остывании помещений. В этом случае проживающим в доме будет достаточно некомфортно от постоянного колебания температур.

Более «щадящий», но трудоемкий способ – обустройство нескольких параллельных веток, которые нужно будет запускать в работу по мере необходимости.

Основной недостаток парового отопления, из-за которого оно мало используется, это его повышенная аварийная опасность. Нужно понимать, что при возникновении порыва из трубы или радиатора под давлением будет бить горячий пар, что крайне опасно.

Именно поэтому такие системы сегодня запрещены в многоквартирных домах и реже используются на производстве. В частных же домах они могут быть обустроены под личную ответственность владельца.

Паровой котел отопления в частном доме

Паровой котел является альтернативным видом обогрева частных домов и дач. Водяное отопление зданий неправильно называют «паровым» – такая путаница в названиях связана с принципом обогрева многоквартирных домов, где внешний теплоноситель под давлением поступает от ТЭЦ к отдельным домам и передает свое тепло внутреннему носителю (воде), который циркулирует в замкнутой системе.

Паровое отопление в частном доме используется значительно реже других способов обогрева помещений. Экономически оправдано применение котла на даче или загородном доме, когда не предусмотрено круглогодичное проживание, а главную роль в отоплении играет скорость прогрева помещений и простота подготовки к консервации системы.

Возможность монтажа такого оборудования в дополнение к существующему, например, печному, является еще одним преимуществом использования пара в качестве теплоносителя.

В результате кипения воды в котлоагрегате (парогенераторе) образуется пар, который подается в систему трубопроводов и радиаторов. В процессе конденсации он отдает тепло, обеспечивая быстрый нагрев воздуха в помещении, и затем в жидком состоянии возвращается по замкнутому кругу к котлу. В частном доме такой вид отопления может быть реализован в виде одно- или двухконтурной схемы (обогрев и ГВС для бытовых нужд).

По способу разводки система бывает однотрубной (последовательное соединение всех радиаторов, трубопровод проходит горизонтально и вертикально) или двухтрубной (параллельное присоединение радиаторов). Возврат конденсата в парогенератор возможен самотеком (замкнутая схема) или принудительно при помощи циркуляционного насоса (разомкнутая схема).

Схема парового отопления дома включает в себя:

  • котел;
  • бойлер (для двухконтурной системы);
  • радиаторы;
  • насос;
  • расширительный бак;
  • запорно-предохранительная арматура.

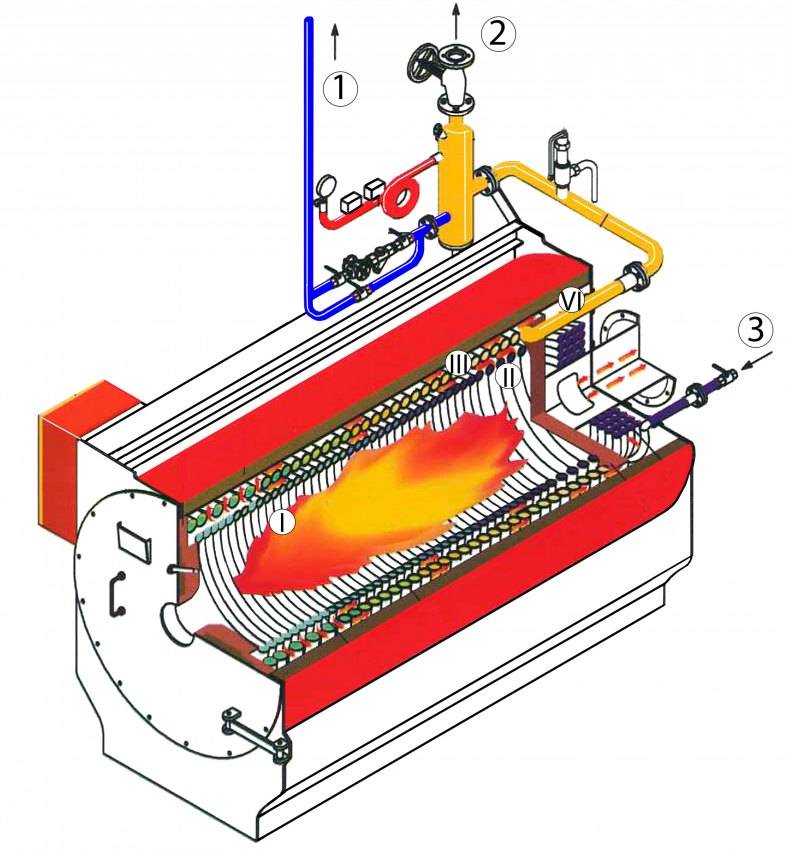

Описание парового котла отопления

Ключевым элементом обогрева помещений является парогенератор, конструкция которого включает в себя:

  • топку (камера сжигания топлива);
  • испарительные трубы;
  • экономайзер (теплообменник для подогрева воды за счет уходящих газов);
  • барабан (сепаратор для разделения пароводяной смеси).

Котлоагрегаты могут работать на различных видах топлива, но лучше для частных домов использовать паровой бытовой котел с возможностью перехода с одного типа на другой (комбинированный).

Эффективность и безопасность такого обогрева помещений зависит от грамотного подхода к выбору парогенератора. Мощность котлоагрегата должна быть соизмерима с его задачами. Например, для создания оптимального микроклимата в доме, площадью 60-200м 2 , необходимо купить котел мощностью от 25кВт. В бытовых целях эффективно использовать водотрубные агрегаты, которые являются более современными и надежными.

Самостоятельный монтаж оборудования

Работы проводятся поэтапно, в определенном порядке:

1. Составление проекта с учетом всех деталей и технических решений (длина и количество труб, тип парогенератора и место его установки, расположение радиаторов, расширительного бака и запорной арматуры). Этот документ должен быть обязательно согласован с органами госконтроля.

2. Монтаж котла (производится ниже уровня радиаторов для обеспечения продвижения пара вверх).

3. Разводка труб и установка радиаторов. При прокладке на каждый метр должен быть установлен уклон около 5 мм. Монтаж радиаторов осуществляют с помощью резьбового соединения или сварки. В отзывах о паровой системе отопления опытные пользователи рекомендуют установить краны для устранения проблем при возникновении воздушных пробок и облегчения последующей эксплуатации.

4. Монтаж расширительного бака проводят на 3 метра выше уровня парогенератора.

5. Обвязка котлоагрегата должна осуществляться только металлическими трубами одинаковым диаметром с выходами от котла (нельзя использовать переходники). Отопительный контур замыкается в агрегате, при этом желательно установить фильтр и циркуляционный насос. В нижней точке системы необходимо установить узел слива, чтобы легко можно было опорожнить трубопровод для ремонтных работ или консервации конструкции. На котлоагрегат обязательно монтируются необходимые датчики, контролирующие процесс и обеспечивающие безопасность.

6. Тестирование системы парового отопления лучше проводить в присутствии специалистов, которые смогут не только выполнить все процедуры согласно действующим нормам и стандартам, но и устранить какие-либо недочеты и неточности схемы монтажа своими руками.

Схемы по типам подвода теплоносителя

Радиатор будет эффективно работать, если теплоноситель равномерно распределяется по всем секциям.

Теплая и холодная вода отличается плотностью. Нагретый теплоноситель всегда стремится вверх. В системе его вытесняет холодная более плотная вода. Эта особенность учитывается при подводе теплоносителя к батареям.

Верхняя подводка

В каждом радиаторе имеются вертикальные каналы, соединяющие горизонтальный верхний и нижний коллектор. Наличие этих элементов позволяет теплоносителю циркулировать в приборе.

При верхней подводке нагревается в основном только верх батареи. Чтобы предотвратить такой эффект после первого ребра по ходу движения теплоносителя устанавливается перемычка. Поэтому нагретая вода сначала опускается в нижний коллектор.

Потом проходит по всем секциям радиатора и попадает в обратный трубопровод. В результате верхняя подводка превращается в диагональный способ подключения батареи.

При отсутствии перемычки в радиаторе подающая труба подключается в верхней части, а обратная в нижней точке с противоположного торца батареи. Этот вариант называется диагональной обвязкой.

Нижняя подводка

Это самый простой способ обвязки. Схема предполагает установку котла в подвале или на цокольном этаже. От теплогенерирующего агрегата главный трубопровод выводится на чердачное помещение, где монтируется расширительный бак. От емкости прокладывается стартовая магистраль, но не ниже 1,5 м до первого радиатора.

Подача и обратка подключаются к батареям в нижних точках с противоположных сторон. Все радиаторы в системе соединяются с трубопроводами по такой же схеме и устанавливаются последовательно.

При установке теплового контура с естественной циркуляцией трубы прокладываются под уклоном. Последняя батарея обязана располагаться выше котла. Перепад высот между конечным радиатором и теплогенерирующей установкой не должен превышать 3 м.

Выполняется подключение:

  • циркуляционного насоса;
  • байпасов;
  • запорных вентилей;
  • кранов Маевского.

Насосное оборудование работает от электричества. При его отключении циркуляция теплоносителя возможно только естественным способом. Поэтому трубопроводы лучше прокладывать под уклоном.

Полезные советы

При подборе оборудования для создания паровой системы отопления, в процессе его монтажа желательно учитывать такие рекомендации:

  • Нельзя применять отопительные радиаторы, бывшие в употреблении. Они с высокой вероятностью могут иметь скрытые повреждения, которые впоследствии станут причиной разгерметизации системы.
  • Нежелательно использовать чугунные батареи. Под воздействием больших перепадов температуры они начинают разрушаться.
  • Монтаж контура должны проводить работники, владеющие определенными знаниями и навыками. Иначе созданная конструкция может оказаться неэффективной.
  • Если парогенератор установить в обычную печку на дровах, то можно значительно сэкономить полезную площадь. Вдобавок расходы на отопление дома будут минимальными.
  • При использовании естественной циркуляции печь рекомендуется установить в подвале дома. Это обеспечит быстрое стекание конденсата в самую нижнюю точку.
  • С целью безопасности, предупреждения аварийной ситуации нельзя отказываться от установки клапанов.

Монтаж паровых котлов в системе центрального отопления запрещен законом. В частных домах эта разновидность автономного обогрева способна функционировать десятилетиями, не требуя при этом замены основных элементов конструкции.

Дымоход печки со встроенным теплообменником загрязняться быстрее, чем у обычной печи, потому чистить его требуется чаще Источник roof-tops.ru

Видео описание

Водяное отопление от печи. Монтаж теплообменника. Испытание системы и естественной циркуляции.

Чем паровое отопление отличается от водяного

В водяной отопительной системе теплоносителем зачастую выступает вода. Она перемещается внутри трубопровода, там же постепенно охлаждается. В случае парового отопления заливаемая жидкость испаряется, по трубам движется горячий пар. Впоследствии охлаждения он конденсируется, затем стекает по возвратном трубопроводе обратно в нагревательный агрегат.

Когда теплоносителем выступает пар, тепловая отдача обогревательных приборов существенно выше, комнаты нагреваются в три раза быстрее. Такая система быстро запускается даже после продолжительного перерыва в использовании.

Дополнительно стоит отметить меньшую стоимость материалов для устройства парового отопления. Это объясняется использованием при монтаже компактного и эргономичного оборудования (к примеру, труб сравнительно маленького диаметра).

В отличие от водяного отопления, паровое дает большую теплоотдачу, в три раза быстрее прогревает помещениеИсточник pechiexpert.ru

Виды систем парового отопления

По способу устройства различают паровое отопление двух типов: с замкнутой и разомкнутой системой. В замкнутой системе конденсат стекает в специальную приемную трубу, которая заведена на соответствующий вход кота. Она уложена с небольшим уклоном, так что конденсат движется по системе самотеком.

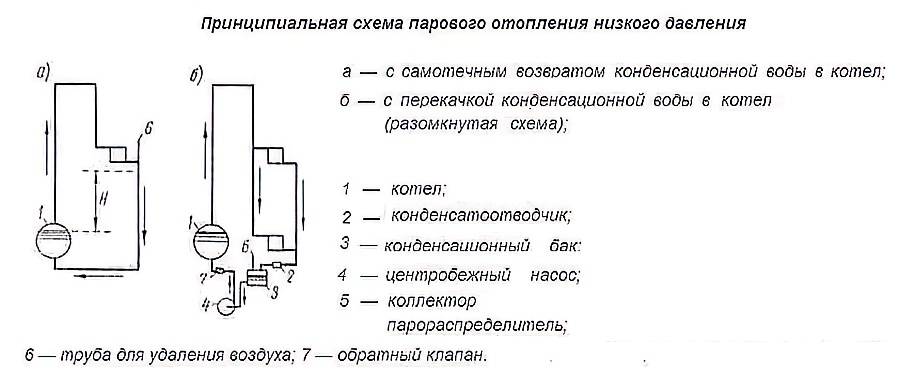

Схемы открытой и закрытой системы парового отопления

В разомкнутой системе конденсат собирается в специальную емкость. При ее заполнении он подается в котел при помощи насоса. Кроме различного построения системы используется еще и разные паровые котлы — не все они могут работать в замкнутых системах.

Вообще, существуют системы парового отопления с давлением, близким к атмосферному или даже с более низким. Такие системы называются вакуумно-паровыми. Чем привлекательная такая установка? Тем что при низком давлении температура кипения воды снижается и система имеет более приемлемую температуру. Но сложность в обеспечении герметичности — воздух все время подсасывается через соединения — привели к тому, что данные схемы практически не встречаются.

Более распространено паровое отопление с небольшим давлением. Имеющиеся паровые котлы бытового назначения могут создавать давление не выше 6 атм (при давлении более 7 атм использование оборудование требует разрешения).

Типы разводки

По типу разводки паровое отопление бывает:

С верхней разводкой (паропровод находится под потолком, от него вниз идут трубы к радиаторам, внизу прокладывается конденсатопровод). Такая схема реализуется проще всего, так как горячий пар движется по одним трубам, остывший конденсат — по другим, система стабильна.

Схема парового отопления с верхней разводкой

  • С нижней разводкой. Паропровод располагается на уровне пола. Эта схема — не лучший выбор, так как по одним трубам вверх движется горячий пар, вниз — конденсат, что часто приводит к гидроударам и разгерметизации системы.
  • С промежуточной разводкой. Паропровод укладывается чуть выше радиаторов — примерно на уровне подоконников. Система обладает всеми преимуществами верхней разводки, за исключением того что горячие трубы находятся в пределах досягаемости и велика вероятность ожога.

При укладке паропровод делают с небольшим уклоном (в 1-2%) в сторону движения пара, а конденсатопровод — в сторону движения конденсата.

Подбор котла

Паровые котлы могут работать на всех типах топлива — газе, жидком и твердом топливе. Кроме выбора топлива необходимо правильно подобрать мощность парового котла. Она определяется в зависимости от площади, которую потребуется отапливать:

  • до 200 м² — 25 кВт;
  • от 200 м² до 300 м² — 30 кВт;
  • от 300 м² до 600 м² — 35-60 кВт.

В общем и целом способ расчета стандартный — на 10 квадратных метров берут 1 кВт мощности. Это правило справедливо для домов с высотой потолка 2,5-2,7 м. Далее следует выбор конкретной модели. При покупке обращайте на наличие сертификата качества — оборудование опасное и должно быть протестировано.

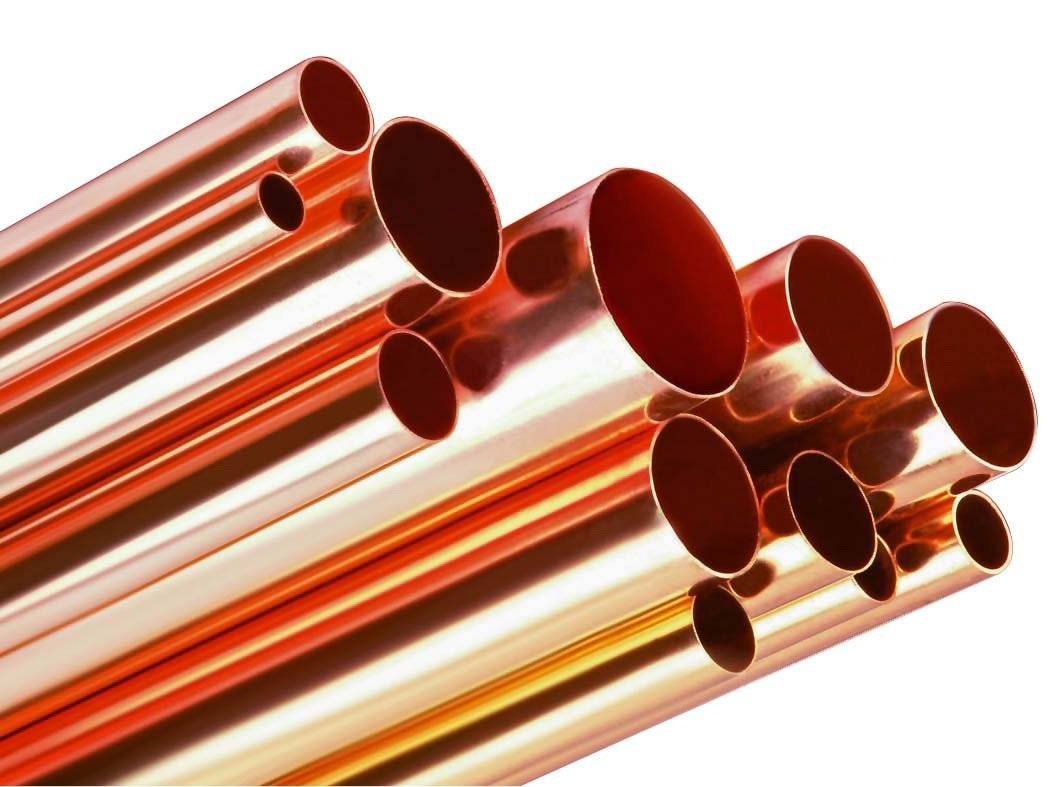

Какие использовать трубы

Температуры при паровом отоплении нормально переносить могут только металлы. Наиболее дешевый вариант — стальные. Но для их соединения требуется сварка. Возможно также использование резьбовых соединений. Данный вариант бюджетный, но недолговечный: сталь во влажной среде быстро корродирует.

Медные трубы хотя бы не корродируют

Более долговечны оцинкованные и нержавеющие трубы, но их цена совсем не скромная. Зато соединение — резьбовое. Еще вариант — медные трубы. Их можно только паять, стоят они дорого, но не ржавеют. Из-за более высокой теплопроводности они еще более эффективно передают тепло. Так что такая система отопления будет суперэффективной, но и очень горячей.

Паровое теплоснабжение от печки собственными руками

Чтобы не устанавливать котел отопления для устройства системы парового теплоснабжения и расходовать на это оборотные средства, можно применять имеющуюся в доме печь. Она будет выступать в качестве источника тепла с дешевым твёрдым топливом, к тому же, она не зависит от центрального газо- и электрического снабжения. Парогенератором выступает теплообменный аппарат, который можно сделать под заказ или собственными силами. Минусы печи-парового котла аналогичные, как у печки прямого сжигания или камина: отсутствие возможности точной температурные регулировки нагрева, отсутствие полной пожаробезопасности, и также возможность задымления помещения из-за неверной растопки. Подобным образом, минусов у печи-котла такое же количество, как у обыкновенной, а положительных качеств намного больше.

Паровое теплоснабжение от печки

Прежде чем от печки выполнить паровое теплоснабжение, следует проанализировать теплообменный аппарат на предмет герметичности. Выполнить это можно так: вовнутрь устройства заливают керосин, швы при этом обводятся мелом. Места, где мел потемнел, означают протечку, а это означает, задействовать данное устройство для системы парового теплоснабжения нельзя.

Для отведения парового теплоснабжения от печки потребуются следующие составляющие:

  • Отопительные батареи. Их кол-во должно быть равно числу окон помещения.
  • Теплообменный аппарат
  • Медные или жестяные трубы для отвода конденсата и паропровода.
  • Арматура запорного типа (краны для спуска воздуха, вентили)
  • Соединительная арматура: колена, трубные хомуты, фитинги.
  • Спайдерные крепежи для отопительных приборов
  • Гидравлический затвор
  • Редукционно-охладительная установка, благодаря которой пар переводится в состояние жидкости.
  • Редуктор чтобы давление сделать меньше изнутри системы.
  • Насос для циркуляции принудительного типа жидкости.
  • Сварочный инвертор

Перед началом работ, заранее разрабатывается схема подсоединения и трубомонтаж. На чертеже определяется место размещения печи-котла, от которой дальше ложится схема разводки со всеми обязательными элементами подсоединения. Для отапливания площади не более 80 кв.м. подходит однотрубная схема подсоединения отопительных приборов. При этом способе подсоединения конвекторные обогреватели греются постепенно, первый из них крепче прочих. Двухтрубная схема подходит для отапливания помещений больше 80 кв.м. и домов в два этажа. Трубы при этом подсоединены к дизайн радиаторам параллельно. Если предполагается установить систему по принципу гравитационной циркуляции, теплообменный аппарат обязан быть размещен ниже всех дизайн радиаторов и труб под наклонным углом. При этом нужен монтаж насоса для безотказной циркуляции системы для отопления.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

После того, как схема разработана и все конструктивные детали, которые нужны для сборки системы для отопления, взяты в учет, можно сделать смету на приобретение материалов и начинать работать.

Методика работ

Стоить учесть, что устройство паровой системы для отопления без демонтажа старой печи нереально. Для того чтобы встроить теплообменный аппарат, нужно устанавливать его вовнутрь камеры сгорания на шаге печные кладки.

Под каждым окном организовываются отопительные приборы, к которым подключают подводящие и отводящие трубы под маленьким уклоном 3мм. Каждый отопительный прибор снабжается краном для спуска воздуха.

Паровое теплоснабжение от печки

Чтобы уберечь систему, перед каждым конвекторным обогревателем и перед всей системой в общем, ставится арматура запорного типа. В начале системы также ставится редуктор охлаждения и редукционный клапан. В конце системы ставится емкость для сбора конденсата с подобным же маленьким уклоном, как трубы. Из него вода перетекает в теплообменный аппарат. Перед печкой ставится насос в системе циркуляции принудительного типа.

Схемы

Отопительная система функционирует благодаря естественной циркуляции. Потому теплообменник необходимо устанавливать ниже уровня радиаторов. Постоянную работу теплового контура обеспечивает циркуляционный насос.

Выделяют открытые и закрытые схемы парового отопления: в первом случае система имеет связь с атмосферой (разомкнута), во втором – полностью изолирована от воздействия атмосферного давленияИсточник s-proms.ru

Паровое отопления в доме предполагает обустройство одно- либо двухтрубной системы отопления. Оптимальный выбор последней зависит от площади здания, которое планируется отапливать.

Однотрубная

При однолинейной разводке радиаторы подсоединяются последовательно. Образовавшийся пар проходит по трубопроводу от одной батареи к следующей. В итоге первый радиатор всегда самый горячий, последний – практически холодный. Однотрубная система подходит лишь для малогабаритных помещений (не более 80 м²).

Двухтрубная

Если дом имеет огромную площадь, следует применять двухлинейный вариант отопления. Постоянная подача горячего пара осуществляется по верхней трубе. Остывший конденсат возвращается к нагревательному агрегату через нижний трубопровод. Вне зависимости от степени удаления от котла, все отопительные батареи нагреваются равномерно.

Однотрубная система отопления больше подходит для обогрева дачи или небольшого дома, для просторного коттеджа или двухэтажного строения рекомендуется использовать двухтрубнуюИсточник gubernia.media

Батареи парового отопления для обогрева помещений

По аналогии с водяным отоплением, где теплоносителем является вода, в паровом, применяется водяной пар. В 19 веке и первой половине 20 века этот тип был доминирующим при обогреве жилья. В настоящее время паровое отопление запрещено для использования в общественных и жилых помещениях.

Однако устоявшееся название «паровое отопление» до сих пор ошибочно применяется для обозначения нынешних систем центрального отопления. В частных домах, где владелец волен поступать по-своему, ограничений на установку парового отопления не существует.

Принципы работы системы парового отопления

Для отопления частных домов используется перегретый водяной пар, который генерируется в паровом котле низкого давления. Пар при своем движении по трубам системы остывает, конденсируясь на внутренней поверхности подающих трубопроводов и батарей парового отопления. В процессе конденсации выделяется 2300 кДж энергии от каждого килограмма пара, что указывает на высокую эффективность отопления паром. Образующийся конденсат (обычная вода) возвращается в котел самотеком либо подается в котел насосом. Цикл повторяется многократно, обеспечивая постоянный обогрев помещения.

В состав основных элементов системы отопления паром входят:

  • водонагревательные котлы;
  • магистральные трубопроводы;
  • обогревательные приборы типа батарей, радиаторов, регистров. Используются чугунные и стальные радиаторы, трубы с пластинчатым оребрением;
  • запорная арматура и регулирующие вентили;
  • система автоматики.

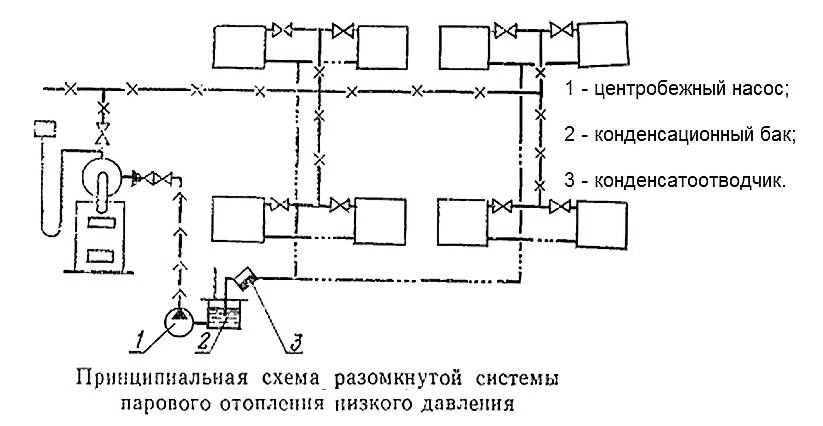

Схема парового отопления жилого дома

По способу возврата конденсата в котел системы парового отопления подразделяются на два вида:

  1. разомкнутый, при котором конденсат собирается в специальный резервуар и перекачивается в котел;
  2. замкнутый, когда конденсат самотеком по трубе большого диаметра возвращается в котел.

По аналогии с водяным, различают паровое отопление однотрубного и двухтрубного исполнения.

По величине начального давления водяного пара различают:

  • вакуум-паровые системы с давлением менее 1 атм.,
  • низкого давления от 1 атм до 1,7 атм и
  • высокого давления (до 6 атм).

Преимущества и недостатки

Положительной стороной эксплуатации парового отопления можно считать следующие факторы:

  • даже в самое холодное время года разморозка системы не произойдет, что весьма предпочтительно при выборе типа отопления для загородного дома в пользу парового ;
  • использование труб меньшего диаметра, чем для водяного. Соответственно, ниже цена радиаторов и трубопроводов;
  • отсутствие потерь тепла;
  • нет вредных выбросов;
  • быстрый разогрев отопительной системы.

Негативной стороной являются:

  • слишком высокая температура радиаторов отопления, что может привести к ожогам. Собственно, по этой причине еще в середине 20-го века начали отказываться от эксплуатации паровых систем;
  • кроме угрозы ожога при случайном контакте с нагретой свыше 100 градусов поверхностью батареи, серьезную опасность представляют прорывы трубопроводов, которые приведут к более серьезным травмам и порче имущества;
  • малый срок службы из-за высокой температуры и сильной коррозии;
  • сильный шум при движении пара по трубам;
  • отсутствие регулировки температуры;
  • сложности монтажа дополнительных магистралей к уже работающей системе.

Область применения

Как уже говорилось, паровое отопление жилых помещений не запрещено для использования в частных застройках. Его также широко используют на предприятиях, где пар вырабатывается для внутренних производственных нужд. Паром обогревают производственные помещения, раздевалки и бытовки, вестибюли и лестничные клетки заводов, теплопункты. Пар собственного производства помогает существенно снизить заводские расходы на оплату тепла в случае его получения от городских теплосетей

Это важно! Необходимо обеспечивать хорошую теплоизоляцию труб и радиаторов, поскольку пар проходит с температурой 1150 С. Исходя из этой цифры, следует подбирать полимерные трубы для применения их в системе парового отопления. Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах

Паровое отопление не разрешено устанавливать в жилых домах, административных зданиях, детских и учебных заведениях, больницах.
