Печь для гаража из газового баллона: как сделать печку для отопления своими руками из двух баллонов, чертежи конструкции

Изготавливаем печку длительного горения своими руками

Первым делом следует определиться, из чего будет выполнен корпус печки. Металл желательно выбрать толстый, чтобы дольше не прогорал. Чаще всего такая буржуйка изготавливается из газового баллона объемом 50 л. Можно использовать толстостенную трубу большого диаметра либо стальную бочку объемом 200 л, но ее стенки тоньше.

Также потребуется:

стальные трубы;
металлопрофиль;
инструмент для резки металла (болгарка, газовый резак и т.д.);
сварочный аппарат с электродами;
листовая сталь.

Рассмотрим подробно, как сделать буржуйку своими руками. Предварительно рекомендуется набросать схему конструкции и определить размеры элементов.

Корпус. При изготовлении корпуса из газового баллона, у него необходимо аккуратно срезать верхнюю часть (линия реза на 1 см ниже сварного шва). При желании корпус можно нарастить, приварив отрезанную часть другого баллона. У бочки так же срезается верхняя часть с крышкой. А если для корпуса выбрана труба, к ней следует приварить круглое или квадратное дно из толстого листового металла.

Варианты исполнения корпуса

Крышка. В срезанной верхущке газового баллона или в крышке бочки по центру следует прорезать отверстие, соответствующее по размерам трубе, из которой будет выполнен поршень

Крышку обваривают стальной полоской – важно, чтобы она плотно садилась на корпус. Для корпуса из трубы крышку придется специально изготовить из листового металла

Патрубок дымохода

На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Патрубок дымохода. На боку печки, в паре сантиметров ниже надетой крышки, прорезается отверстие и приваривается патрубок дымохода

Важно, чтобы съемное колено дымохода надевалось плотно, без зазора

Дымоход. Нижний, горизонтальный отрезок дымохода должен быть длиннее диаметра печки. Дымоходную трубу можно выполнить ломаную, чтобы увеличить площадь поверхности, отдающей тепло помещению

Важно, чтобы не было углов меньше 45°. Для монтажа дымохода подходит труба диаметром 10-15 см. Поршень

Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра)

Поршень. Длина трубы-воздуховода должна превышать высоту корпуса на 100-150 мм. К ее нижней части необходимо приварить стальной круг с отверстием по центру и оснастить его пятью-шестью лопастями с нижней стороны (располагаются по кругу, лучиками от центра).

Лопасти могут представлять собой:

отрезки стального уголка;
отрезки П-образного профиля;
изогнутые волной полоски металла (привариваются ребром).

Посередине на лопасти наваривается небольшой стальной кружок с отверстием по центру. Если площадка с лопастями изготовлена из стали толщиной менее 6 мм, она со временем деформируется от перегрева. Чтобы этого не произошло, сверху наваривают ребра жесткости — треугольник, составленный из отрезков уголка. На верхнем срезе трубы прикрепите болтом стальную пластинку для регулировки интенсивности горения.

Сборка. Установите печь верхнего горения, проверьте плотность подсоединения дымохода. Вставьте в печку поршень, наденьте и закройте крышку. Убедитесь, что крышка сидит плотно, что зазор между поршнем и отверстием в крышке минимален.

Ввод в эксплуатацию. Самодельные буржуйки длительного горения можно ставить на земляной или бетонный пол. Если пол в помещении деревянный, выложите площадку из кирпича, используя раствор для кладки печей, и закройте ее стальным листом. Вместо кирпича можно уложить лист огнеупорного материала и также закрыть листовым металлом. Стены рядом с печкой, сделанной самостоятельно, желательно выложить кирпичом, который будет аккумулировать тепло и отдавать помещению.

В установленную печь укладывают дрова, заполняя топливник примерно на 2/3 или чуть больше. Сверху кладут бумагу и поджигают. Убедившись, что дрова занялись, можно установить поршень и надеть крышку. Следующая закладка дров возможна только после того, как все топливо прогорит и печь остынет.

Заключение

«Бубафоня» не самая эффективная печка-самоделка длительного действия. Умельцы разрабатывают различные варианты дровяной печки-«ракеты», но для ее изготовления необходимы точные расчеты, подготовленные своими руками чертежи и хорошие навыки работы различными инструментами.

«Бубафоню» также можно модернизировать, к примеру, смонтировать приспособление, упрощающее выгрузку золы.

Видео по теме:

Технология выполнения печи из газового обычного баллона

В первую очередь необходимо уточнить, что своими руками выполненная буржуйка длительного горения, конструируется из специальной 50-литровой емкости. Она изначально рассчитана на то, чтобы хранить смеси на пропане. Данные емкости обычно применяются в быту, чтобы питать автономные газовые плитки, а также в сфере промышленности, в частности, для эффективного хранения горючего, используемого для обычного газового резака.

Процесс тщательной подготовки емкости

Процесс сборки печи начинается с подготовки основы. Он осуществляется так:

Из баллона полностью удаляется газ, для чего потребуется просто открыть вентиль и дождаться такого звука, как идеально различимое шипение. Данный процесс осуществляется строго на улице;
После этого рекомендуется полностью избавиться от запаха одоранта или меркаптановой отдушки. Именно она обычно добавляется в емкость, чтобы понять, если ли протечка газа. Чтобы полностью избавиться от него, достаточно просто промыть баллон специальным раствором отбеливателя, который содержит кислоту. Присутствующие осадки можно эффективно смыть 10%-ой смесью кальцинированной соды. По окончании промывания можно использовать емкость для выполнения печи длительного горения.

Осуществляется выбор конструкции печи

Стоит знать, что буржуйка может быть вертикальной и горизонтальной. Говоря иными словами, баллон может стоять в своем обычном положении, то есть вверх вентилем и при этом опираясь на специальную подставку в виде кольца. Также основа может просто лежать вентилем в сторону, при этом она опирается на приваренные к основе ножки.

Горизонтальная буржуйка обычно конструируется намного быстрее, но недостаток заключается в том, что устройство занимает достаточно много свободной территории. Вертикальная же печь без проблем может быть размещена в каком угодно углу и тяга станет намного лучше.

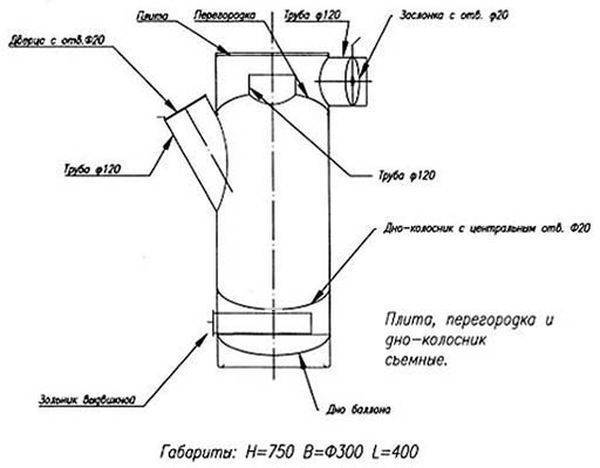

Процесс сборки вертикальной печи

Вертикально расположенная буржуйка может быть выполнена своими руками по следующей инструкции:

Присутствующее отверстие под вентиль, расположенный в торцевой части, следует немного увеличить, примерно до 10 см. Одновременно с этим по кольцу стоит наварить выполненную из металла пластину, то есть воротник, показатели толщины которого составляют 5 см. Подобный элемент будет играть роль патрубка, предназначенного для дымохода;
Примерно в отступе 5-10 см от самого дна вырезается небольшое отверстие, оно будет играть роль дверцы для установленного поддувала.
Чуть выше выполняется отверстие под небольшую дверцу топки. Параметры данных отверстий могут быть совершенно произвольными, но показатели дверцы, играющей роль поддувала никак не меньше общей площади системы дымохода;
Между такими элементами, как топка и поддувало, осуществляется приваривание полок для того, чтобы потом разместить колосники прутков и решетки;
Дверцы можно закрепить на специальных петлях, также они могут быть оборудованы специальными защелками.

Данный вариант печи устанавливается на листе стали, габариты которого составляют 60-70 на 100 см. Монтаж производится строго с учетом необходимости установки особого «ломаного» дымохода. Данная конструкция значительно затрудняет сброс большого объема тепла по специальному отводному воздуховоду.

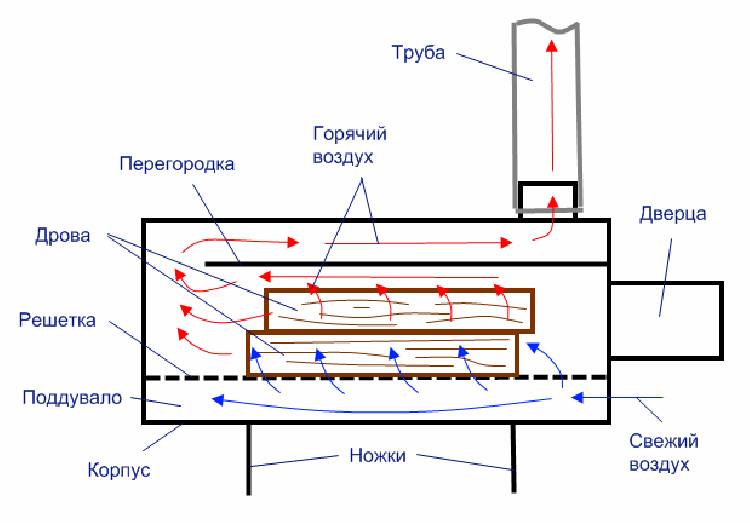

Горизонтально обустроенная печь

Следующий вариант размещения печи – горизонтальный и он также имеет свои плюсы в качестве большой варочной поверхности, где можно приготовить полноценный обед.

Для устойчивости горизонтальной печки после окончания выполнения всех работ по изготовлению печки, ее закрепляют на надежно стоящей подставке, сваренной из уголков, при использовании точечной сварки.

В данном случае все мероприятия начинают с разметки, после производится вырезка квадратного отверстия для дверцы и круглого для дымохода. Вырезка круглого отверстия может оказаться трудоемкой при отсутствии резака, так как болгарка здесь не помощница. Вначале нужно по кругу вырезать отверстия, далее идет в ход зубило и молоток, и в итоге все доводится до нужного результата напильником.

Роль колосника будет играть отверстие, вырезанное в дне печи, а приваренный под ним короб станет емкостью для золы. Этот же короб играет роль поддувала, и потому на него приваривают дверцу с целью регулирования притока и оттока воздуха, чтобы добиться необходимой тяги.

Дверцу можно сделать самостоятельно, используя часть баллона, а можно приобрести уже готовую с рамой и готовой щеколдой и такой вариант, конечно же, намного проще.

После закрепления дверцы на петлях печи, устройство закрепляют на подставке при этом, надежно зафиксировав, а можно приварить к ней ножки нужной длины.

Далее закрепляется патрубок, к которому присоединяется труба для дымоотвода, та в свою очередь выйдет через отверстия в стене или крыше помещения.

Как сделать своими руками?

Варианты изготовления:

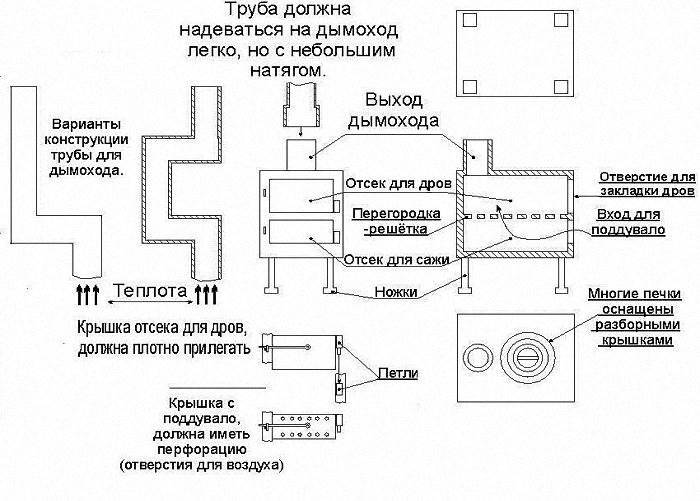

Прямоугольная печь

Представляет собой металлический ящик, можно самостоятельно сварить конструкцию из листов стали. Для буржуйки прямоугольной вполне сгодится автомобильный старый бак, короб.

Обычно, данная форма выбирается при надобности готовить на печи еду.

На вместительную платформу можно поставить сразу 2 больших кастрюли, либо емкости для нагрева воды.

Принцип изготовления прост: сооружаются дверки, прикрывающие поддувало и камеру сгорания, для дымохода делается отверстие, продукты горения должны выходить из помещения своевременно, иначе можно надышаться угарным газом.

Из газового баллона

Самый распространенный вид буржуйки. Баллоны имеют толстые стенки, печь получается долговечной, мобильной, непрогораемой.

Сначала чертится чертеж, делаются разметки. Дверца для камеры сгорания будет располагаться в центре баллона. Поддувало в той же плоскости, только ниже на 10 – 12 см.

Инструкция:

Берем болгарку, вырезаем обе дверцы, проводим между ними замкнутую линию.
По линии распиливаем баллон на 2 части.
Внизу привариваем решетку – поддувало.
Устанавливаем решетку, свариваем обе части снова.
Для вентиля делаем отверстие в радиусе 10 см.
Для вытяжки вставляем отверстие в трубу, путем сварки свариваем предметы.
Простая печка из баллона готова, можно применять, закинуть топливо и проверить ее работу.

Для готовки на верхней части плиты конструкция немного иная:

Срезается верхушка у баллона.
Внутрь вставляются и привариваются прутья.
Сбоку вверху вырезается отверстие для трубы. Можно и топить, и готовить еду одновременно.
Заваривается отверстие, вкручивается вентиль, приспосабливается удобная ручка.
Из трубы, бочки также можно сделать печь. Бочку, либо трубу нужно подобрать по диаметру.
Внизу бочки трубы вырежьте 2 отверстия для топки и зольника.
Изготовьте дверцы.
Сделайте обрамление отверстий из металлических полосок.
Под топочной дверцей на расстоянии в 10 – 12 см внутри бочки приварите по углам кронштейны, на них ляжет колосник, сварите его предварительно из любой арматуры.

При изготовлении печи из трубы заварите у нее дно, а также часть сверху:

Внизу ко дну приварите 4 ножки.
На поверхности вырежьте отверстие, приварите к нему трубу, это будет дымоход.
Приварите петли к ранее вырезанным отверстиям, установите дверцы. Также, разметьте и прикрепите крюк, чтобы дверцы плотно запирались на замок.
Для эстетики конструкции обработайте все швы сварки, зачистите их 10. Покрасьте устройство снаружи стойкой к жару краской. Чем ни заводское изделие, можно продать или с успехом пользоваться самим.

Работающая на отработке печь

Вариант отличается специфическим запахом, который в процессе горения топлива будет издавать масляная отработка, даже при наличии вытяжки.

Инструкция:

Чтобы изготовить данную модель, подберите листовой материал в толщину не менее 4 мм, трубу для дымохода, отдельные мелкие элементы конструкции.
Сделайте на листе точные разметки всех элементов, предварительно начертив чертеж.
Врежьте все элементы шлифмашинкой, зачистите края деталей. Просверлите отверстия круглой формы в трубе.
Вверху бака прорежьте отверстие для трубы со смещением от центра влево.
Со смещением вправо на окружности просверлите отверстие для соединительной трубы.
Получилось 2 окружности, приварите их к трубе, от ее отрезка будет зависеть толщина верхнего бака.
Аналогично оформите часть печки снизу, но теперь отверстие вырежьте прямо по центру обозначенного круга.
Вырежьте рядом второе отверстие, закрепите на нем сдвижную крышку.
Приварите к нижней плоскости 4 ножки.
Зачистите швы после сварки, покрасьте поверхность краской, устойчивой к высоким температурам.
Подсоедините к печи дымоход. Отработка будет заливаться в нижнюю часть бака, после розжига бумаги сдвижная крышка закрывается, а отработка начинает гореть. Через отверстия будет проникать кислород, отработка – интенсивно гореть.

Как улучшить теплоотдачу

К основным недостаткам печей буржуек изготовленных из подручных материалов своими руками, является высокий расход топлива. При этом большая часть накапливающегося тепла расходуется нерационально и быстро выводится из помещения.

Как вариант и выход из данной ситуации, вы можете собрать буржуйку с использованием пропанового баллона. За счёт наличия в таких моделях функции вторичного дожига топлива, КПД установки повышается в разы, а тепловая энергия расходуется рационально.

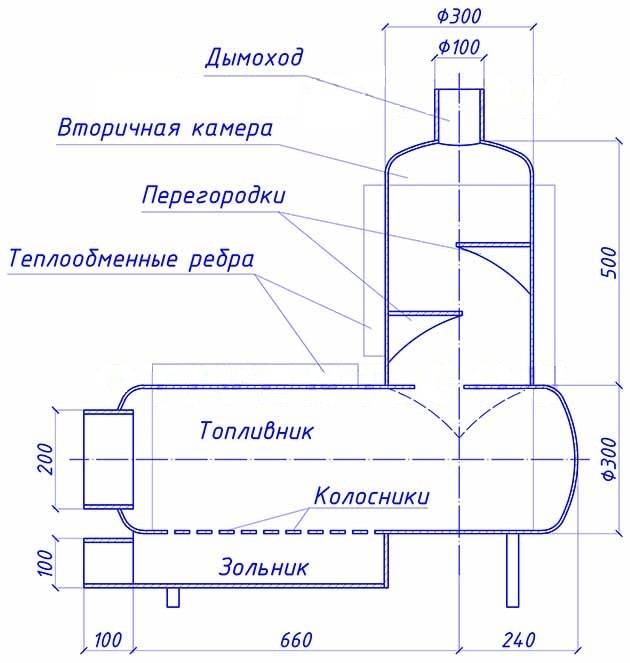

Увеличить теплоотдачу горизонтально расположенного очага, можно соединив его с вертикальным (в данном случае элемент выполняет роль патрубка, переходящего в дымоход), путём сварки. Таким образом, теплоотдача будет повышена, но не забудьте проверить качество работы тягового механизма, продукты сгорания, ни в коем случае не должны попадать в помещение.

Для того чтобы большая часть тепловой энергии от печи попадало в помещение, можно окружить дымоход сеткой, после чего засыпать в неё камни, которые будут брать часть тепла на себя и отдавать его в пространство. Лучше всего использовать для данных целей круглый речной камень. Использование другого камня опасно, так как под воздействием высоких температур их просто может разорвать. Также многие каменные породы при нагреве выделяют в воздух опасные и вредные для здоровья вещества, такие как радон.

Для того чтобы выполнить быстрое отапливание, можно оборудовать конструкцию печи из баллона термостойким вентилятором. В данном случае его устанавливают верхней внутренней части корпуса. Для этого очаг оборудуется трубами, которые ввариваются и проходят насквозь через очаг. Такой вентилятор может иметь как одну, так и несколько скоростей.

Для быстрого обогрева с помощью такой буржуйки, очаги часто оборудуются кожухом, который располагается по диаметру конструкции. Зазор составит около 20-30 миллиметров. Также в нём делаются отверстия в нижней и в верхней части. Принцип функционирования следующий: через отверстия расположенные внизу в агрегат поступают холодные воздушные массы, нагреваясь, они выводятся наружу через верх.

Самыми эффективными являются модели, сделанные своими руками и оборудованные водяным контуром, который подключается к коммуникациям дома.

https://youtube.com/watch?v=es399yLkh3A

Разнообразие конструкций: какую выбрать

В зависимости от назначения печи из газовых баллонов можно разделить на несколько групп:

отопительно-варочные приборы, которые предназначаются для установки в жилых помещениях. Нередко их оснащают водяной рубашкой и используют в качестве основного теплогенератора загородного дома или дачи;
буржуйки для обогрева складских, подсобных и других нежилых помещений;
приборы для приготовления пищи;
малогабаритные обогревающие и отопительно-варочные печи переносного типа.

Самыми сложными из них являются стационарные агрегаты, что обусловлено повышенными требованиями к тепловой эффективности и экономичности. Тем не менее существуют конструкции, которые не уступают промышленным образцам как по производительности, так и по безопасности эксплуатации.

Простая буржуйка прямого горения

Всё, что понадобится для изготовления такой печки — газовый баллон, печная труба и несколько обрезков ненужных труб и уголков. Роль загрузочной дверцы выполняет часть баллона, полученная при обустройстве топочного проёма, а колосниковую решётку заменяют прорези или отверстия в нижней его части. При этом баллон располагают вертикально или горизонтально. При выборе конструкции учитывают, что первый вариант занимает меньше места, а второй обладает увеличенной теплоотдачей.

Печь буржуйка является простейшим отопительным прибором

Отопительные приборы длительного горения

Длительность работы данных агрегатов обуславливает способ сжигания твёрдого топлива, включающий как обычное горение, так и пиролиз. Конструкция требует обустройства дожиговой камеры, поэтому для постройки отопительного прибора понадобится баллон ёмкостью не менее 50 литров. Достоинство печей длительного горения в том, что в качестве топлива можно использовать не только дрова и уголь, но и любое горючее растительного происхождения — опилки, солому, мелко нарубленные ветки и т. д. КПД агрегатов длительного, или, как их ещё называют, поверхностного горения достигает 85% — один из самых высоких показателей среди твердотопливных приборов.

Печь длительного горения использует самые передовые способы сжигания твёрдого топлива

Обогревающие агрегаты на отработке

По сложности изготовления отопительный прибор для работы на отработанном моторном масле приближается к конструкциям, использующим пиролиз. К слову, внутри такой печи также протекают процессы пиролитического преобразования жидкого топлива с получением горючих газообразных компонентов. Из газового баллона можно построить универсальную буржуйку с капельной подачей жидкого топлива в зону горения (при отсутствии отработки её можно будет топить дровами) или агрегат с пламенной чашей. Достоинством печей на отработке является высокий КПД, возможность работать на дешёвом топливе и отсутствие вредных компонентов в уходящих газах.

Агрегат с пламенной чашей можно использовать в жилых помещениях

Печь-ракета

Несмотря на простоту ракетных печей, их конструкцией используется сразу два принципа сжигания топлива, позаимствованные у агрегатов длительного горения:

дожигание древесных газов, выделяющихся при недостатке кислорода (пиролиз);
независимое от естественной тяги перетекание газов по каналам отопительного прибора.

Печь-ракета может быть как стационарной, так и переносной

В ракетной печи баллон играет роль внешнего корпуса вторичной камеры. Другие элементы выполняются из огнеупорного кирпича, глины, цементного раствора и т. д. Являясь одним из самых сложных сооружений, печь-ракета тем не менее остаётся очень популярной у самодельщиков. Причина кроется в экономичности, удобстве и КПД около 85%.

Реактивные агрегаты и другие мобильные конструкции

Конструкция любого реактивного отопительного прибора представляет собой простейшую печь-ракету прямого горения. Чаще всего такие агрегаты изготавливают из отрезка трубы большого диаметра, выполняющего одновременно роль топки и дымохода. Тягу в реактивной буржуйке обеспечивает разрежение на её горячем конце, который нередко используется ещё и для приготовления пищи. КПД такой конструкции не идёт ни в какое сравнение с агрегатами, использующими пиролиз, но что касается простоты и компактности, то здесь реактивным отопительным приборам нет равных.

Расход топлива в переносной печи-ракете небольшой, поэтому можно использовать даже сухие ветки, лучины или пучки травы

Следует отметить, что для изготовления печи этого типа подходят баллоны с уменьшенным диаметром, используемые для хранения кислорода, углекислоты и метана.

Выбор баллона

Первое и основное требование состоит в том, что баллон нужен цельнометаллический. Если взять композитный, то он может не выдержать постоянной высокой температуры. Бытовой пятилитровый баллон слишком мал. Он быстро нагревается, но столь же быстро остывает.

Величина теплопотерь здесь очень большая, а использование дополнительной теплоизоляции себя не оправдывает. Два других типа баллонов — 12 литровый и 27 литровый годятся для использования в качестве дополнительной печки «на всякий случай». Габариты и эффективность их работы позволяют хранить их в городской квартире.

Самым лучшим вариантом будет использование обычного пятидесятилитрового пропанового баллона. Его габариты позволяют эффективно производить тепло. У него есть две основных разновидности:

с вентилем,
с клапаном.

Более практичным является первый вариант. Его использование позволяет регулировать поступление воздуха, регулируя тем самым интенсивность процесса горения.

Существуют ещё 40-литровые промышленные газовые баллоны. Они прочны, сделаны из крепкого металла, но являются тяжёлыми и громоздкими и при этом слишком узкие.

Особенности и принцип работы

В ней реализован принцип длительного горения, основанный на физико-химическом явлении пиролиза — тления топлива при недостатке кислорода и сгорании выделяемых при этом газов. Одной загрузки дров хватает на 4-8 часов горения.Конструкция печки отличается тем, что труба подачи воздуха с заслонкой на конце расположена вертикально и выходит через верх печки с небольшим не герметизируемым зазором,

Труба имеет вертикальную подвижность. На ее нижнем конце закреплен массивный диск с направляющими для потока газов. Дымоход приварен в верхней части печки сбоку. Дрова загружаются в печь вертикально, диск прижимает их к колосникам. По мере сгорания нижних слоев топлива диск опускается, и подача воздуха для горения осуществляется к верхнему слою топлива, подвергаемого пиролизу.

Преимущества и недостатки

Преимущества печи верхнего горения бубафоня следующие:

Высокая топливная эффективность. Тепло не улетает в трубу.
Простота изготовления и эксплуатации.

Однако конструкции свойственны и недостатки:

Невозможно пополнить запас топлива в печке до его полного сгорания.
Невозможно прервать процесс горения.
При снижении тяги песка дымит.
Не пригодна для быстрого прогрева холодных помещений.

Необходимые материалы для изготовления печи бубафоня

Необходимые материалы — все тот же газовый баллон, арматура для колосников, патрубок 90 градусов, металлическая труба длиной метр-полтора и тяжелый диск, по диаметру чуть меньший внутреннего диаметра газового баллона.

Особенности эксплуатации

При эксплуатации важно помнить следующее:Дрова в слоях должны быть одной длины, загружать их следует аккуратно и ровно, не допуская перекосов

Схема печки длительного горения бубафоня

Для первоначального прогрева и выхода на режим пиролиза печке требуется час или больше, при этом расходуется до одной пятой части топлива

Система подачи топлива

Водопроводную трубу на ½ дюйма (1) вставляем (с запасом) в отверстие под углом (30 – 40о ), привариваем к корпусу печки. Место высверливания отверстия особой роли не играет, так как чаша испаритель сделана мобильной и может быть развернута приемным отверстием в любую сторону.

Опускаем муфту на окончание трубы и отмечаем дальность вылета (2), обрезаем ее болгаркой, формируя «носик» для более удобного формирования струйки масла (3).

К трубке прикручивается обычный водопроводный шаровой кран (4), который будет использоваться в качестве аварийно-резервного, для перекрытия подачи топлива в случае выхода из строя крана на баке с отработкой.

(1)

(2)

(3)

(4)

Делаем печь – ракету

Большого труда не составит выполнить легкую походную печку, изображенную на чертеже, отыскав в доме такие материалы:

профильная труба круглая диаметром 133—150 мм длиной 0,5 м;
труба профильного сечения 14 х 20 см, длина 0,4 м;
металлический лист толщиной 2—3 мм на колосники;
пруток O8—10 мм для ножек;
обрезки железа на подставку.

Вертикальная круглая труба варится к профильной под угол 45°, после к корпусу приделываются проушины для ножек (они должны легко сниматься). Вовнутрь наклонного топливника ставится колосниковая решётка, с наружной стороны фиксируется крышка. Для комфорта чистки золы внизу неплохо бы установить вторую дверку.

Совет. В первую очередь приварите к верхнему срезу огневого канала подставку – между донышком посуды и корпусом должны проникать газы, иначе «ракетной» тяги не появится.

Чертеж усовершенствованной версии мобильной печи

Конструкцию печи можно улучшить, организовав подачу вторичного воздуха вовнутрь дымогарной трубы. Обновление даст возможность увеличить результативность и продолжительность горения дров. Просверлите по обоим бокам отверстия с двух сторон, прикрыв их ракетными «дюзами» согласно представленному чертежу. Как функционирует эта печка, показывается на видео:

Из баллона с газом

На изготовление печи – ракеты собственными руками пойдут подобные материалы:

трубы круглого сечения поперечными размерами 70 и 150 мм; с толщиной стены 4 мм;
квадратная профильная труба 150—200 мм в поперечнике;
дымоходный отрезок трубы O10—15 см;
сталь низкоуглеродистая (марка Ст20) листовая;
плотная базальтовая теплоизоляция (80—120 кг/м3) либо сыпучие огнезащитные материалы, к примеру, вермикулитовый либо перлитовый гравий.

Для начала металлический прокат порежьте на заготовки соответственно с чертежом. После необходимо спилить у пропанового баллона крышку, заранее открутив вентиль и наполнив резервуар доверху водой. Инструмент – обыкновенная угловая шлифмашина с кругом для металла.

Последующая методика сборки выглядит так:

Разрежьте профильную трубу вдоль, отступив от края 35 мм. Одна часть пойдёт на изготовление зольника, вторая – поддувала.
Состыкуйте топливник и дымогарную трубу под угол 90°, сделав необходимые вырезы. Сверху топки прорежьте проем, куда приварится загрузочный бункер.
Сварите райзер с топливником, после наденьте кожух из трубы 150 мм, сделав внизу вырез под ширину топки.
Установите и обварите бункер для закладки дров. Зафиксируйте дверки топливника и зольника.
Засыпьте между стенками дожигателя и оболочки перлит.
В баллоне сделайте боковой проем, чтобы вставить конструкцию которая готова. Крышку лучше выполнить съемной.
Произведите заключительную сборку и приварите дымоходный отрезок трубы.

Детально об изготовлении ракетной печки из баллона расскажет специалист в видеосюжете:

Из кирпича

Простейшую ракетную печурку чтобы приготовить пищу можно сложить из кирпичей без использования раствора, как показано на схеме с порядовками. Такое сооружение несложно разобрать и переставить если понадобится.

Печь-ракету с лежанкой нужно ложить на бетонный фундамент либо бутового камня. Материал – керамический или шамотный кирпич, раствор песчано-глиняный либо шамотный исходя из этого. Готовое основание стелится рулонным кровельным материалом с целью защиты от негативного воздействия влаги, после ложится сплошной первый кирпичный ряд. Последующий рабочий порядок выглядит так:

Выложите топливник, ставя кирпичи «на ребро». Таким образом сделайте перекрытие камеры, оставив устье для загрузки дров и райзера.
Постройте трубу дожигателя из 9 рядов камней, устанавливаемых «на ребро» с перевязкой.
Наденьте на райзер трубу или жестяные ведра, появившуюся полость засыпьте теплоизолятором либо простым песком.
Установите бочку кверху дном, выведя отрезок трубы газов дыма снизу.
Сложите кирпичную лежанку из 3—4 горизонтальных каналов.
Произведите обмазку бочки и лежанки глиняным раствором.

Главное. Постройка производится с соблюдением правил кладки печи, расписанных в детальном руководстве.

Протяженность дымовых каналов изнутри лежанки ограничена тягой в ракетной печи и внешнем дымоходе. Лучше выдерживать общую длину газоходов в границах 4 м. Чтобы отопитель не дымил назад в комнату, подымите верх дымовой трубы на высоту 5 м, считая от колосников

Как выстроить кирпичную печку – ракету без бочки, обращаете внимание на видео:

Как сделать печь для гаража из газового баллона?
