Печь-камин своими руками

В каком месте установить печку?

Печь «шведка» с плитой хорошо впишется между двумя смежными комнатами, например, в качестве разделения кухни и гостиной. Часть, где будет находиться плита и духовой шкаф, выходит на кухню, а задняя, на которой можно оборудовать место для отдыха и даже камин, в зал. Таким образом, получится печь «шведка» с лежанкой.

В принципе, печь «шведку» можно установить в любом месте помещения, где требуется отопление, приготовление пищи, а также внесение декоративного элемента. В случаях когда функция приготовления еды не требуется, можно рассматривать вариант печи в качестве декоративного момента и соорудить конструкцию, например, совместно с камином и украсить отделочным материалом, например, природным камнем.

Принцип действия и устройство печки

В любой шведке есть металлический духовой шкаф, предназначенный не только для выпекания. До неё не доходит пламя, но жар быстро раскаляет металл и при открытой дверце она начинает выделять тепло. Таким образом в топочной части сжигаются дрова, а тепло идёт по каналу до духового шкафа и оттуда распространяется по кухне. Духовка расположена ниже топки, но каналы печки устроены так, что по ним тепло спускается и обогрев печки происходит от пола. Наверху печи есть вместительная ниша, куда можно положить и обсушить верхнюю одежду. Также в ней есть ниша над плитой, которая закрывается деревянной крышкой. Она нужна для того, чтобы ставить туда приготовленные блюда, там они долго будут хранить тепло.

В шведке нет выходного отверстия между топкой и дымооборотом. Вместо этого под духовкой сделан переток, что экономит финансы, и делает изделие проще.

Существует два способа постройки печных каналов: вертикальные и горизонтальные. Ранее говорилось от том, что подогрев идёт снизу вверх. Подогрев идёт от тлеющих углей и второго жара. При установке вертикальной системы каналов низ прогревается слабее, но идёт меньшее накопление сажи. Горизонтальная система даёт лучший подогрев печи, но её нужно регулярно чистить.

Схемы вертикальной и горизонтальной кладок каналов

Чтобы изделие прослужило долго и как следует необходимо использовать только качественные материалы и не скупиться на них, соблюдать все размеры, правила и порядовку при кладке не просто нужно, а обязательно!

Какой кирпич более подойдет для кладки

Кирпич для кладки печи должен соответствовать целому ряду требований и норм. От правильного выбора материала будет зависеть не только долговечность конструкции, но безопасность и жизнь проживающих в доме. Современные производители предлагают нам массу разновидностей специального кирпича. Общими отличительными их особенностями являются огнеупорность и устойчивость к воздействию высоких температур. Кирпичи для печной кладки условно подразделяются на две большие группы: шамотные и полнотелые. Первые обладают высокой огнеупорностью, поэтому используются для выкладки топливников, где расположен источник огня. Они предусмотрены для тех печей, в которых в качестве топлива используется уголь или газ – в процессе их горения образуются наиболее высокие температуры

Если же печь предназначена исключительно для отапливания дровами, то использование этого материала не столь важно

Полнотелые кирпичи изготавливают из глины и обжигают по специальной технологии. Они влаго- и термоустойчивы, а также огнеупорны.

При выборе стройматериалов очень важно приобретать качественную продукцию и не забывать об эстетичном внешнем виде. Применяя специальные фигурные материалы – кирпич угловой или круглый кирпич – печи-камину можно придать солидный, элегантный внешний вид без дополнительной, внешней отделки, что позволит значительно сэкономить

Необходимые материалы

  1. Кирпич красный (только на саму печь) 553 шт.
  2. Огнеупорный кирпич ША-8 = 32 шт.
  3. Глиняный раствор.

Дверки:

  • 21 х 25 см (топочная). Она должна быть литая, с усами.
  • 14 х 25 см.
  • 14 х 14 см (для чистки) = 3 шт.

Уголок стальной:

  • 4,5 х 4,5 х 1м.20см. = 1шт.
  • 4,5 х 4,5 х 70см. = 1 шт.
  • 4,5 х 4,5 х 90,5 см. = 5 шт.

Другие материалы:

Шкаф духовой для шведки

  1. Стальные полоски 5 х 65 см (толщина 5 мм.) – 2шт.
  2. Задвижка 25 х 13 см.
  3. Задвижка для вытяжки пара 13 х 13 см.
  4. Колосниковая решётка 20 х 30 см.
  5. Духовой шкаф 45 х 25 х 29 см.
  6. Плита (чугун) 41 х 71 см.
  7. Лист для перекрытия сушильных камер 80 х 90,5 см.
  8. Стальная пластина для малой сушилки 19 х 34 см.
  9. Лист перед топкой 50 х 70 см.

Просчёт особенностей шведской печи

Чтобы сделать шведскую печь своими руками, нужно хорошо продумать проект и подобрать подходящий размер для каждого элемента.

Пользуйтесь только надежными заказами шведской духовки с варочной панелью и духовым шкафом. Это будет залогом надежной конструкции. Для определения размеров дымохода может потребоваться отдельный расчет. Они рассчитываются от теплопередачи.

вы можете самостоятельно определить площадь сечения трубы. Необходимо учитывать количество болота и вид топлива, которым его обогревают. Первый показатель рассчитывается с учетом следующих параметров трубы: длина, ширина, высота.

Таблица: удельная теплотворность дров (кВт/м3)

В таблице учтены детали, которые позволят вам определить правильный расчет для максимальной производительности

Чтобы сделать печи из кирпича для дома, нужно оформить чертежи с заказами. В этой таблице мы рассмотрим подробные данные для расчета, без которых нам не обойтись при строительстве такой печи.

При этом учитывается мощность и размер трубки.

Особенности порядовок печей из кирпича

Печи нередко служат украшением интерьера, поэтому их облицовывают клинкером, изразцами, плиткой. Диагонали в первом ряду тщательно вымеряют, а в центре дымохода подвешивают отвес, который снимают на последних рядах трубы. Также диагонали контролируют через каждые 4 ряда, а на каждом ряду натягивается при укладке шнур, который проверяется правилом. Вместо цементно-песчаного раствора рекомендуется использовать глину, независимо от типа строящейся печи. Уже готовые сухие растворы существенно экономят время, затрачиваемое на подготовку глины. Чтобы состав быстро не высох, перед укладкой кирпич нужно смочить водой.

Расходов при эксплуатации будет меньше, если внутри конструкции не окажется прямоугольных уступов. С этой целью при создании напуска (уступа) камень примеряют без раствора, очерчивают линию напуска, а лишний материал срезают болгаркой. Внутренние швы при кладке регулярно контролируются, а лишний раствор время от времени удаляется. Трубу после завершения работ прочищают.

Кирпичные печи выкладывают из нескольких материалов:

  • наружной облицовки;
  • кладочного кирпича (основная конструкция);
  • шамот – огнеупорным материалом выкладывают места, подвергающиеся сильному нагреву (топка, под);
  • кирпич с гранями высокой плотности – находятся внутри печи.

Глиняный кирпич нельзя перемешивать с шамотным, а духовые шкафы, варочные панели, прутья и решетки колосников, водяные баки в кладку не вмуровывают – это связано с различными коэффициентами расширения при нагреве. Если металлические элементы жестко вмуровать в кладку, то конструкция в скором времени разрушится.

Что такое печь-камин?

Это очень популярное сооружение уже многие десятилетия. И это несмотря на то что на сегодняшний день в продаже можно найти печи и камины из чугуна небольших размеров. Практический каждый человек, владеющий дачным участком и домом на нём, хотел бы иметь настоящую кирпичную конструкцию.

Печь-камин — это отдельная модель сооружений длительного горения, используемая для обогрева помещений. Такие модели имеют высокую мощность тепловыделения, в изготовлении используют толстостенный металл и кирпичную кладку. Главным достоинством такой печки является её экономичность за счёт тлеющего режима горения топливных компонентов.

Эти печи пришли к нам из Европы и очень быстро завоевали свою нишу на рынке. Особой популярностью пользуются печи, в которых есть водяной контур. Их устанавливают в домах, где отсутствует центральное отопление, газификация или если есть перебои электричества. По сути, печь-камин — смесь обычной домашней печки и камина. Она и обогревает помещение и декорирует его. Такая печка очень быстро греет воздух и долгое время отдаёт тепло после того, как её растопить. Это достигается посредством того, что топливо в ней не горит открытым пламенем, а потихоньку тлеет. Тепло отдаётся по-максимуму, и температура при этом не снижается. Ещё один несомненный плюс такого сооружения — это высокоэффективная циркуляция воздуха внутри её.

Печь-камин работает несколько иначе, чем простая печка. Сначала в ней происходит распахивание заслонок, из-за чего топливо начинает быстро гореть. Благодаря этому помещение быстро нагревается. Потом необходимо на угли сделать ещё одну закладку твёрдого топлива, закрыть топку и заслонку, и оно уже не горит, а тлеет. Таким образом, помещение уже нагрето, а тепло продолжает ещё долго поступать и температура постоянно поддерживается.

Печь-камин из кирпича — это единый блок, который устанавливают на цельном фундаментальном основании с одним общим каналом для отвода дыма. Печи бывают отопительными или отопительно-варочными, на которых можно готовить пищу. Второй вариант для удобства проектируют так, чтобы часть печи, на которой готовят пищу располагалась в кухне, а камин выходил в другую комнату, например, гостиную.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

С чего начать выбор конструкции

Печи камины являются комбинированными устройствами и выполняют несколько функций. Иногда предусматривают дополнительные возможности, например, встраивают бак для нагрева воды, нишу для сушки фруктов или белья. Различают многофункциональные очаги и по своему дизайну.

Когда принимается решение сделать печь камин для загородного дома своими руками, надо чётко представлять, каким требованиям должно отвечать будущее сооружение.

Чтобы правильно выбрать конструкцию, необходимо продумать следующие параметры:

  • габариты будущего домашнего очага;
  • конфигурацию, которая зависит от местоположения;
  • уровень тепловой мощности;
  • дополнительные возможности.

Устройство печи камина зависит от множества факторов, но прежде всего от того, какие функции он будет выполнять.

Напоследок о сушке и растопке

Заключительный этап строительства – просушивание тела печи, предварительное протапливание

В этом плане «шведка» требует осторожного подхода:

  1. Сразу разжигать дрова в топливнике нельзя.
  2. Сначала кладка должна просушиться в течение 2 недель. Если погода холодная и сырая, задействуйте электрический тепловентилятор.
  3. В течение 14 дней регулярно протапливайте печку малыми порциями сухих дров (3—4 кг в сутки). Используйте породы дерева, дающие мало сажи, — осину, акацию, тополь.

Первые рабочие топки делайте малым количеством дров, постепенно увеличивая нагрузку. Не забудьте открыть заслонки зимнего хода, дабы «шведка» прогревалась равномерно.

Принцип работы

Все сооружения, которые топят с помощью дров, работают по одному и тому же принципу, что и калорифер. Воздух — носитель тепла. Происходит его нагревание и он понимается кверху. Холодные потоки, наоборот, опускаются книзу и попадают в каналы. Такое движение может быть естественным или автоматизированным. В моделях, где установлена автоматика возможно регулировать интенсивность сжигания топлива и уровень прогрева воздуха. Варианты печей с длительным горением можно отнести к отдельной теме. После того, как произошёл розжиг, поступление О2 снижается до минимума и дрова просто тлеют. Конечно, теплопроводимость в таком режиме снижается, но одной закладки топлива хватает на восемь часов теплоотдачи.

Иногда дровяную печь-камин оборудуют теплообменником. В нём может циркулировать теплоноситель в жидком состоянии. Установка водяного контура на такой конструкции позволит распределять тепло в дальние уголки дома. Для дома, где постоянно проживают люди — это отличный вариант отопления.

Таблица: преимущества и недостатки

+
Сразу, как только начинает топиться печка, ощущается теплоМаленькая теплоёмкость корпуса. Как только заканчивается процесс тления, печь практически сразу остывает
Более высокий уровень КПД, если сравнивать с каминами, у которых открытая топка или с обычными кирпичными дровяными печьмиХорошо отапливается только то помещение, где расположена печка-камин или дом, у которого открытая планировка. Но наличие водяного контура устраняет данную проблему
Возможность использования автоматики, чтобы регулировать теплотворностьВ качестве топлива ни в коем случае не использовать уголь. Подходит только топка сухими дровами, чтобы детали конструкции не повредились
Более безопасная модель, нежели топка с открытым типомДорогостоящее удовольствие
Гибкость конструкции, на которой можно установить конфорки, водяные рубашки, баки для воды
Независимость системы от электроснабжения
Маленькие размеры и отличная эргономика. Разнообразные дизайнерские решения
Вес среднего размера готовой печи не такой уж и большой. Её можно устанавливать, хоть и не рекомендуется, без отдельной фундаментальной части прямо на пол.

Таблица: виды печей-каминов

ВидОписание
Массивная печка-камин с лежанкой Громоздкая и занимает очень много драгоценного пространства. Печку можно протапливать отдельно от камина. На тёплой лежанке можно просто отдыхать или даже лечить больные суставы или спину. Она прекрасно сохраняет тепло в помещениях дома в зимнее время года.Правда, она имеет высокую стоимость из-за большого количества необходимых материалов и, само собой, её большой размер
Вариант компактной пристенной печки-камина Такая конструкция прекрасно подойдёт для не слишком больших домов. С её помощью можно обогреть одновременно 2 комнаты. Печка и камин соединены, но их всё равно можно протапливать отдельно друг от друга. Зажигая камин, можно создать уютную атмосферу в помещении, а если растопить и камин, и печку, то помещения будут прогреваться максимально быстро. В ней нет варочной поверхности. И это её недостаток
Печь-камин, разделяющая комнату на 2 зоны Такой печкой можно отлично зонировать большую комнату дома. Эта модель печи тоже имеет не слишком большие размеры. Её можно соорудить так, что её стена будет выходить в соседнее помещение. Такой вариант печки вполне возможно оснастить варочной поверхностью и духовым шкафом. На ней можно соорудить каминную полку и расставить на ней декоративные элементы или фотографии. На ней же можно сушить травы, овощи или фрукты.
Сооружение в форме квадрата Её несомненными плюсами являются её аккуратность и компактность. Обогрев двух комнат таким сооружением вполне возможен, если тщательно продумать место, куда её установить. Только вот варочной плиты в этой модели нет, поэтому ею можно только отапливать помещение и декорировать его.
Многофункциональная печка-каминСможет обогреть 2 комнаты дома. Обычно каминную её часть поворачивают в сторону зала или спальни, а печную часть располагают в кухонной зоне. Под камином устраивается ниша, где можно подсушивать дрова. Они будут разносить по дому приятные древесные ароматы.

Выбирая модель, обращайте внимание на её мощность в первую очередь. Если её будет недостаточно для обогрева помещений, то печку придётся топить практически всё время

Таким образом, её детали будут перегреваться. С избыточной производительностью конструкция будет функционировать в зажатом режиме, т. е. будет постоянно ограничиваться поток воздуха.

С чего начать выбор конструкции

Печи камины являются комбинированными устройствами и выполняют несколько функций. Иногда предусматривают дополнительные возможности, например, встраивают бак для нагрева воды, нишу для сушки фруктов или белья. Различают многофункциональные очаги и по своему дизайну.

Когда принимается решение сделать печь камин для загородного дома своими руками, надо чётко представлять, каким требованиям должно отвечать будущее сооружение.

Чтобы правильно выбрать конструкцию, необходимо продумать следующие параметры:

  • габариты будущего домашнего очага;
  • конфигурацию, которая зависит от местоположения;
  • уровень тепловой мощности;
  • дополнительные возможности.

Устройство печи камина зависит от множества факторов, но прежде всего от того, какие функции он будет выполнять.

Проект печки с лежанкой и плитой

Показанная на фото конструкция – альтернатива громоздкой русской печи, требующей большего расхода материалов и мастерства для возведения. Тепловая мощность «шведки» с лежаком и традиционной плитой – 3.5 кВт, отапливаемая площадь – 40…45 м². Габариты самой печи – 1245 х 765 мм, лежанки – 1910 х 765 мм.

Лежанка нагревается газами, идущими через горизонтальный канал в нижней зоне печки

В отопителе предусмотрен режим летней эксплуатации – слева от камеры сгорания сделан прямой канал, закрываемый на зиму задвижкой. Внутрь лежака продукты сгорания проникают через нижний горизонтальный канал, проходят систему вертикальных газоходов, оттуда возвращаются в отопительный щиток и вылетают сквозь дымоходную трубу.

Сколько и какие стройматериалы понадобятся для кладки:

  • красный полнотелый кирпич (стандартный) – 870 шт.;
  • шамотный камень типа ША-8 – 140 шт.;
  • колосники размером 415 х 240 мм;
  • панель чугунная варочная 65 х 31 см;
  • заслонка 13 х 25 см – 2 шт.;
  • дверки: загрузочная 21 х 25 см, зольная 14 х 25 см, ревизионная 7 х 13 мм (5 шт.);
  • уголок №5 (50 х 50 х 5 мм) длиной 1 м;
  • полоса стальная поперечным сечением 50 х 5 мм – 7 м;
  • пластина металлическая 375 х 360 мм.

Вертикальная шахта справа от плиты отнимает часть полезного объема ниши, зато позволяет пользоваться печью во время теплого периода

Строим шведскую лежанку в обычном порядке – сначала фундамент, потом гидроизоляция и прокладка из негорючего утеплителя. Дальше идем по порядовкам:

  • Первый и второй ярус кладем всплошную, потом закрепляем 5 дверок – одну поддувальную, 4 ревизионных. На третьем закладываем стенки зольника и горизонтального канала из огнеупорных кирпичей.
  • Ряды 4, 5 – продолжаем возводить стенки по чертежам. На 5 горизонте монтируем колосниковую решетку и накрываем стальными полосами образовавшийся посередине технологический проем – он использоваться никак не будет. Ярус №6 формирует вертикальные каналы лежанки, продолжается кладка топливника.
  • На 7 горизонте ставим дверку загрузки камеры сжигания, 8—10 ряды выкладываем по схеме – возводим стенки топливника и лежака до конца. Одиннадцатым сплошным ярусом перекрываем лежанку, после двенадцатого устанавливаем плиту.
  • Ряд №13 завершает строительство лежанки и начинает возведение боковых стенок варочной ниши. Ярусы 14—18 – продолжение кладки, на восемнадцатом ставим опорный уголок с фронтальной стороны и вытяжную дверку. Рядом с уголком укладывается стальная полоса для лучшей поддержки фасада печи.
  • Горизонт №19 формирует перекрытие ниши – сначала ставим кирпичи, потом накрываем листовым металлом, сверху размещаем ребра жесткости из 5 стальных полос. Двадцатым рядом полностью накрываем нишу, в канал врезаем заслонку летнего хода. Ярусы 21—23 возводятся согласно порядовкам.
  • На 23 ряду ставим 3 полосы над левой вертикальной шахтой, 24-м горизонтом перекрываем ее. Аналогичным образом ярусы №25, 26, 27 формируют перекрытия сушильной ниши и печурки.
  • Последние ряды печки (28, 29) служат основанием для трубы. После 28 яруса ставим дымовую задвижку, затем начинаем строительство трубы.

Поскольку текстовое описание кладки недостаточно подробно отражает ход работ, предлагаем посмотреть пошаговую видеоинструкцию мастера:

О проблемах

Иногда уже после установки печи возникают проблемы. Например:

  1. Конструкция «завалилась» набок. Значит, фундамент недостаточно просох. Это большая неприятность. Печь придется разбирать и собирать заново.
  2. Лежанка не греется. Значит, неправильно смонтирована система воздушного обмена внутри печи. Вероятно, печь придется демонтировать и проверять по схеме, все ли выполнено в строгом соответствии с ней.
  3. Не греет плита или духовой шкаф, значит, открытый огонь слишком удален от них из-за большого количество рядов. Их нужно уменьшать, для этого — разбирать систему.
  4. Дым остается в помещении — не функционирует дымоход и труба. Этот вопрос нужно решать срочно, чтобы избежать несчастного случая. Печь разбирают и проверяют на соответствие схеме. Дымоход может быть очень узким, иногда ему требуется расширение.
  5. Печь очень быстро нагревается и быстро остывает. Возможно, выбран неправильный и некачественный кирпич, который не соответствует государственному стандарту. Чтобы решить проблему, придется всю работу переделывать.

Не допускайте эксплуатации печного сооружения, если агрегат функционирует неправильно. Лучше потратить время и переделать, чем пострадать от угарного газа или слабой топки.

Процесс возведения шведки

Процесс возведения печи шведки. Для строительства печи берутся расчёты: для плиты — 71 на 41 сантиметр; для топки (высота, ширина, глубина) 30 на 35 и на 45 сантиметров; для духовки 30 на 35 и на 50 сантиметров. Эти размеры могут колебаться в зависимости от варианта печи. Стенки металла для духовки должны быть не менее 4 миллиметров. От края колосников до духовки расстояние должно составить около одного кирпича. С задней части духовки до топки должен быть зазор в четверть кирпича. Духовка делается из плотного литого металла.

Порядовки печи Шведка

При приближении духовки к топке, стенки дополнительно защищаются вермикулитом. Дверца должна быть чугунной. Она крепится в кладку, что гарантирует надёжность фиксации.

Перед кладкой печи из кирпича делается термоизоляция пола. Изоляцию можно произвести из базальтового картона. Изоляция укладывается так, чтобы в конце образовался 1,5 сантиметровый слой. Средний слой делается из фольгированного листа.Подножие печи (первые 2 ряда) выкладывается с уширенными сантиметровыми швами, так получается выступ. Кирпич перед кладкой увлажняется. Два последующих ряда формируют зольник и монтируется три дверцы для чистки печи. Дверцы монтируются с зазором. В зазоры вставляется асбестовый шнур.

ОВП Шведка (Шведская печка) №3


При двухслойной печи из красного и шамотного кирпича, между ними делается расстояние в 6 миллиметров. Внутренняя облицовка печи обкладывается шамотным кирпичом. Вставляются колосники. И в этот же ряд вставляется духовка. С шестого по девятый формируется топочная камера. Вставляется дверца. Десятый ряд перекрывает духовку.

Далее укладывается плита и делаются дымовые каналы. При укладке плиты, в кирпичах вырезаются четверти.С двенадцатого по шестнадцатый, выкладывается варочная камера, каналы для отхода дыма. Следующие два перекладываются подрезанным кирпичом. С двадцать первого по двадцать восьмой идёт дымоход. В двадцать седьмом вставляется задвижка с прокладкой из базальтового шнура в зазоре. С двадцать девятого ряда идёт расширение для карниза в 5 сантиметров. Каналы (кроме трубы) закрываются.

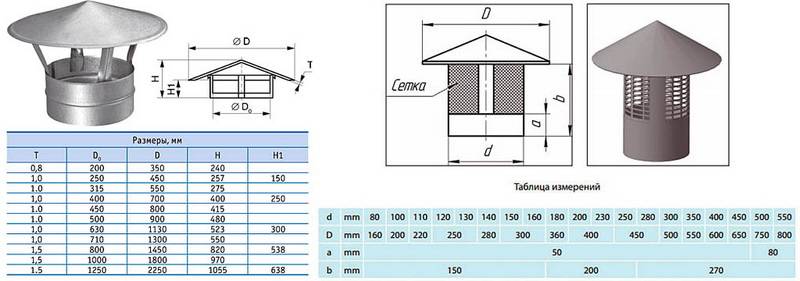

Следующий ряд делается ещё шире на 5 сантиметров. Затем размер уменьшается до исходного. Труба выкладывается в 5 кирпичей. Перед потолком за 3 ряда делается распушка трубы. Толщина трубы составляет полтора кирпича. Сверху трубы ставится железный колпак- дымник. Труба идущая снаружи дома выкладывается цементным раствором.

Выбор материалов

К выбору материала для устройства печи камина на даче своими руками не предъявляется каких-то особых требований. Материалы такие же, как и при сооружении обычной печи. Их количество будет подбираться под конкретный проект.

Идеально подойдёт качественный полнотелый кирпич. Футеровка внутренних поверхностей печи камина своими руками выполняется из шамотного кирпича. При желании, этим кирпичом можно выложить всю конструкцию. А вот декорировать лучше более дорогим строительным материалом, предназначенным для облицовки.

Шамотный кирпич защищает сооружение от прогорания. Дверку топки фиксируют с помощью нержавеющего короба.

Раствор, который применяется для кладки печей и каминов своими руками, замешивается на глине и песке. Примерно 40 кг глины идёт на 100 штук кирпича.

Опытным путём определяют оптимальную консистенцию раствора, то есть пропорции её компонентов: глины, песка и воды. Более удобный вариант — использование готовой заводской смеси. Швы в норме должны получаться 3-4 мм.
