Печь камин своими руками из кирпича: чертежи и процесс кладки

Необходимые теплоизоляционные материалы

Каменная вата толщиной 50 мм служит противопожарным щитом между дымовой трубой и другими строительными элементами. Необходимо ответственно отнестись к этому моменту, особенно, когда речь идёт о переходных узлах в зонах междуэтажного и чердачного перекрытий.

Шамотное ядро и облицовочные части иногда отделяют базальтовым картоном, обладающим низкой теплопроводностью. Благодаря данной теплоизоляционной прослойке держится температурный режим рабочего ядра и не происходит перегрева наружной части камина.

Плотность примыкания металлических элементов к кирпичной кладке обеспечивают с помощью герметиков, которые выдерживают высокую температуру. Если этого не сделать, хорошей тяги в дымоходе не будет, а значит, производительность отопительного сооружения снизится.

Как построить

Переделать печку в декоративный камин не очень сложно. Требуется это в основном в тех случаях, когда в доме уже установлена обычная печка, которая больше не используется. Потребуется вложить не очень много сил и средств, чтобы создать из обычной печки современный стильный камин, способный обогреть дом, да еще вдобавок привнести в него уют.

Зачастую старые печки расположены в домах на кухне либо в центральной комнате. Места печка занимает немного, однако внешний вид оставляет желать лучшего.

Для переделки печки в современный и стильный камин, вам потребуются следующие материалы: кирпичи, цемент, раствор для кладки, дымоходная труба (для замены старой), облицовочная плитка, дверца из стекла, а также инструменты для мелкого ремонта, которые непременно найдутся у каждого хозяина. Далее потребуется составить персональный чертеж создаваемого камина. Также непременно следует осмотреть печку, определить качество корпуса и состояние фундамента. Если все это в отличном состоянии, можно продолжать работу.

Еще одно важное требование — между основанием для печи и фундаментом дома должен быть небольшой зазор — примерно в двадцать пять сантиметров, его необходимо полностью засыпать песком

После выполнения этих условий можно переходить к проверке трубы дымохода. Требования к её высоте — более семи метров, а сечение — более 13 на 25 сантиметров. И последний шаг — предусмотреть наличие каналов, которые смогут направлять потоки воздуха вдоль дверок, что не позволит саже все время оседать на стеклянной дверце.

Особенности и секреты популярности кирпичных печей

Кирпичная печь является не только функциональным отопительным прибором, но ещё и стильным элементом интерьера

Наверное, не существует такого человека, которому бы не нравился живой очаг с потрескивающими дровами и особенно комфортным теплом. А ведь старая добрая кирпичная печь сможет порадовать не только этим, но и способностью создавать наиболее благоприятствующую для здоровья атмосферу. Все дело в материале, из которого возводят этот удивительный агрегат. Являясь ближайшим родственником керамики, кирпич при нагревании выделяет в воздух водяные пары, а при остывании вбирает их обратно. Печка как бы «дышит», благодаря чему в помещении устанавливается оптимальная влажность

Немаловажно и то, что тепло становится уже при температуре 18–19 °С, тогда как при использовании других видов отопления уровень комфорта начинается от 20–21 °С. Кроме того, будучи изготовленным из глины, кирпич является экологически чистым материалом, а значит, при эксплуатации отопительного прибора можно не волноваться по поводу выделения вредных для здоровья соединений

Несмотря на то что каждый вид кирпичных теплогенераторов имеет свои функциональные и конструктивные особенности, все они схожи между собой в плане обустройства топочной и теплообменной части. Так, любая стационарная печь этого типа имеет:

фундамент, который служит основанием отопительного прибора и равномерно распределяет его вес по всей площади;топку, одновременно выполняющую роль топливника и камеры сгорания;колосниковую решётку, позволяющую реализовать нижнюю подачу воздуха в зону горения. За счёт этого повышается производительность обогревающего агрегата и появляется возможность регулировки интенсивности горения топлива;зольную камеру, которая облегчает очистку печи;дымоход, который создаёт необходимую тягу и выбрасывает отработанные газы в атмосферу.

Конструкция кирпичной печи канального типа

Кроме своего основного предназначения, дровяные теплогенераторы используются ещё и для приготовления пищи, а также обустройства дополнительного места отдыха. Само же сооружение может быть установлено как в помещении, так и во дворе, например, в зоне отдыха с барбекю, мангалом или казаном. Если же говорить о каминных печах, то их теплогенерирующая функция и вовсе отодвигается на второй план, уступая место визуальной и имиджевой составляющей.

К достоинствам кирпичных печей относятся:

быстрый нагрев поверхности;возможность использования нескольких видов топлива;низкие эксплуатационные расходы;исключается опасность ожога при касании стенок отопительного прибора;по-особенному мягкое, комфортное тепло;не обезвоживается воздух в помещении;широкие возможности в плане украшения интерьера.

Есть у рассматриваемых агрегатов и недостатки. Наиболее существенный из них — потенциальная опасность отравления угарным газом, которая появляется при неправильной эксплуатации. Ещё один — большие габариты и масса. Вот, пожалуй, и всё. Как видите, оборудование этого типа имеет сплошные преимущества и практически полное отсутствие негативных моментов, что, впрочем, и обуславливает его высокую популярность.

2

Топливник – теплоотдача и  топливо влияют на устройство

Самое простое устройство у отопительной печи, которая имеет две части: топливник и дымообороты. Другие типы печей содержат дополнительные устройства. Основная частью любой печи – топливник. К нему предъявляются определенные требования, в частности, должен быть достаточных размеров: за одну закладку вмещать почти все топливо. Воздух должен поступать в необходимом объеме, постоянно должна поддерживаться высокая температура.

При недостаточных размерах топливника наблюдается низкая теплоотдача. Ширина зависит от требуемой теплоотдачи: до 1тыс. ккал – 12см, до 3 тыс. – 27 см, если больше – до 50 см. Для удобства размеры топливника принимают кратными кирпичу. Длину делают от 26 см до 51 см, самый длинный предназначается для дров. Используемое топливо влияет на высоту: 6–15 рядов (42–100 см). Колосник укладывается на ряд или два ниже дверцы, чтобы не выпадали угли. Часто делают наклон задней части выше переда для более качественного горения.

Топливники: а – дровяные; б – торфяные; в – каменноугольные.

Для топливника применяется шамотный кирпич, которым его выкладывают или футеруют изнутри. Общая толшина стенок не менее ⅟2 кирпича. Топливник, выполненный в виде свода, улучшает качество горения. В дровяном топливнике хорошо сгорает топливо всех видов. Для угля требуются усиленные колосники толщиной 4 см и хороший поддув, для чего размеры колосника равняются длине зольника под топливником.

Где можно увидеть русскую печь

Отвечаем поэтапно на все возникшие вопросы. В нашей стране вдали от цивилизации проживает огромная часть населения. В 90-е годы сложилась тенденция вымирания сел. Молодежь покидала родительские дома и отправлялась в город в поисках лучшей жизни. Многие строения остались просто заброшенными.

Большинство деревенских домов было оборудовано печным отоплением. Для того чтобы демонтировать печь, необходимо перестелить напольное покрытие и заделать отверстие в крыше под дымоход. Не у всех на это хватило желания и возможности, вот и стоят до настоящего времени символы теплоты в доме и уюта, воспетые в русских сказках.

Массивное кирпичное сооружение

Газификация позволила установить в печку горелку и дать конструкции вторую жизнь. Но современный подход к реконструкции подразумевает то, что произойдет переделка в функциональный, стильный камин.

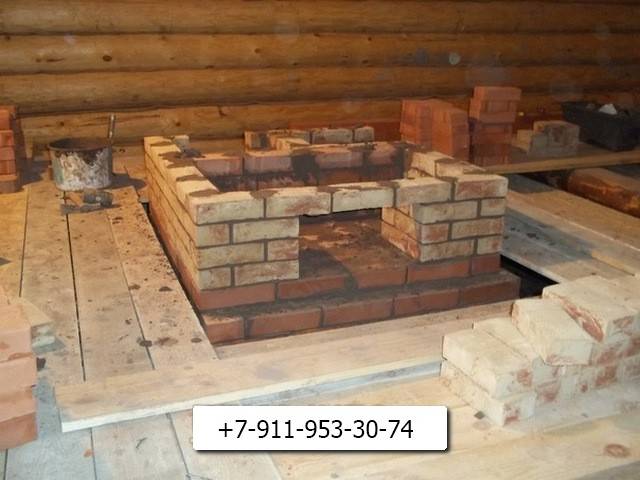

Шаг 3 – закладываем основание камина и дровника

Готовим основание каминной камеры и будущего дровника. Перед тем как начать кладку рекомендую насухо, без раствора разложить примерную порядовку печи, что бы сориентироваться в будущем устройстве кладки, а уже затем приступить к работе с раствором. Выкладываем три ряда основания.

Спереди у нас камера под камин, а сзади основание под дровник. Очень хорошо, когда тепло печи просушивает поленья, перед тем как их заложить в топку.

Для того, что бы металлические уголки, которые применяют в кладке для фиксации «висящих» элементов не бросались в глаза, их прячем во внутреннюю часть кладки.

Рядом с дровником будет обыкновенная отопительная печь, сложенная по стандартной схеме. Вначале зольник и поддувало, затем топочная камера и дымоход вытяжка.

В первые три ряда закладываем зольник и поддувало печи.

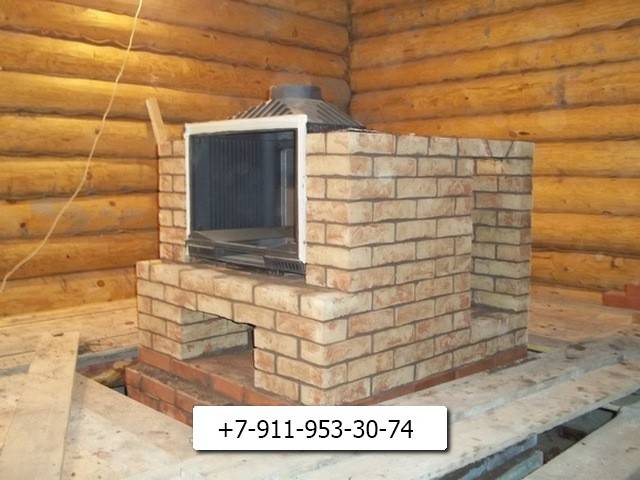

Шаг 4 Устанавливаем кассету камина.

Перед тем как установить кассету камина нам необходимо все выровнять по показаниям строительного уровня. Вес данной кассеты примерно 90 килограмм, поэтому ее установка очень тяжелый и ответственный процесс.

После укладки кассеты корректируем ее положение по показаниям уровня.

Поднимаем ряды для закрытия каминной топки.

Проклейте строительным скотчем края камина, это избавит вас от строительных огрехов, царапин и других форс-мажорных обстоятельств.

Поднимаем ряды кладки вровень с верхним краем камина.

Внутреннюю стенку выводим из керамического красного кирпича, а все остальные стенки из бельгийского.

С помощью отрезного круга по керамике формируем кирпич определенной формы, что бы декоративность кладки скрыла все выступающие железные элементы каминной кассеты.

Раствор не подрезаем сразу после кладки рядов, он должен «подвянуть» и немножко схватиться.

С чего начать?

Следует тщательно проверить состояние старой печи, уровень изношенности дымохода и этот шаг является самым важным для всех кто проживает в доме. Дымоход с хорошей проходимостью и уверенной тягой – то, без чего камин не будет функционировать

Важно проконтролировать, чтобы сечение не было меньше размера как минимум одного кирпича, иначе тяги будет недостаточно. Дымоход с недостаточной тягой демонтируют, чтобы на его место установить новый, подходящий по всем параметрам.
Как правило, площадь топки печи совсем небольшая, что для камина не подходит

Соответственно, верным решением будет увеличить топку при реконструкции. Также можно оборудовать камин стеклянной дверцей, прикрывающей топку, чтобы пепел и искры не попали на посторонние предметы в комнате – этот необязательный элемент служит прекрасным декорирующим элементом.
Корпус конструкции печи также необходимо осмотреть на наличие больших трещин, выпадающих элементов кирпича и прочих деформаций. Даже если видимых повреждений не видно, стоит обновить поверхность в целях придания ей изысканности и привлекательности.

Печь с варочной плитой

В самом простом варианте такая конструкция имеет небольшие габариты (ширина 2, а глубина 3 кирпича – 78х53 см). Тем не менее, даже на такой ограниченной площади можно разместить одноконфорочную плиту.

Работа спорится, когда под рукой есть все необходимое.

Поэтому заранее купите следующие материалы и принадлежности:

Полнотелый красный кирпич – 107 шт; Поддувальную дверку – 1 шт; Колосниковую решетку – 1 шт; Одноконфорочную чугунную плиту – 1 шт; Топочную дверку – 1 шт; Задвижку для трубы – 1 шт.

Огнеупорный кирпич для печки, работающей на дровах, не нужен. Его покупка – лишняя трата денег. А вот красный следует выбирать тщательно, отбраковывая треснутый и неровный.

Подготовка раствора

Кладочную смесь делают, перемешивая четыре части глины с одной частью воды и добавляя к ним восемь частей просеянного песка. Нормальная консистенция определяется просто: раствор легко сползает с мастерка, не оставляя на нем потеков. При кладке он не должен вытекать из швов.

Объем раствора определяют, ориентируясь на количество кирпича. При оптимальной толщине шва (3-5 мм) одного ведра хватает на 50 штук.

Подготовив кладочную смесь, можно приступать к закладке основания. Его ширину делают на 10 см больше ширины печи. Высоту фундамента подбирают такую, чтобы низ первого ряда кирпичей был на уровне пола.

Примерный прообраз печки

Если подполье достаточно глубокое (50-60 см), то копать яму под фундамент не нужно. Достаточно сделать опалубку по грунту размером в плане 76 х (51+10см). На ее дно укладывают два слоя рубероида для защиты от влаги. Уложив бетон, ему дают неделю для набора прочности после чего приступают к кладке.

Размеры рассматриваемой нами печи с варочной плитой — 3 х 1,5 кирпича (76х39 см).

Первый ряд ставят на слой глиняного раствора (4-5 мм). Выровняв основание по уровню, выкладывают второй, оставляя место для поддувальной дверки.

Перед монтажом дверки к ней нужно прикрутить мягкую проволоку и заложить ее концы в швы для лучшей фиксации.

В рамке чугунной дверки есть четыре отверстия для проволоки, служащей для фиксации в кладке

Для компенсации терморасширения металла, между дверкой и кирпичом оставляют зазор. Перед установкой ее рамку обматывают мокрым асбестовым шнуром.

Кладку третьего ряда ведут, перекрывая швы второго. На этом уровне в топливнике устанавливают колосниковую решетку.

Схема порядовки с 1 по 8 ряд

Четвертый ряд ставят на ребро, соблюдая перевязку швов, и формируют стенки топочной камеры. За ней будет находиться первый и единственный дымооборот (смотри разрез А-А на схеме №2). Для чистки его дна в задней стенке без раствора ставят так называемый вышибной кирпич, периодически вынимаемый для удаления золы. Внутри дымохода делают две подставки из кусочков кирпича для опирания внутренней перегородки.

Камни пятого ряда ставят плашмя, оставляя место для топочной дверки. В задней части печи на порядовке мы видим стенки двух дымовых каналов. Их поверхность во время работы нужно тщательно очищать мокрой тряпкой от выступающей из швов глины

Это важное условие для обеспечения хорошей тяги

Схема порядовки с 9 по 11 ряд

Подняв в кладку до восьмого ряда, перекрывают топочную дверку, заложив в швы проволоку, фиксирующую ее рамку. На этом же уровне в задней части топливной камеры ставят кирпич со скошенным торцом – дымовой зуб. Он улучшает тепловую отдачу, препятствуя быстрому выходу дымовых газов в трубу.

Закончив девятый ряд, по нему на глиняном растворе укладывают асбестовый шнур. Он необходим для герметизации стыков чугунной плиты и кирпича. На десятом ряду топливник перекрывают варочной плитой.

На одиннадцатом в трубе устанавливают дымовую задвижку. Ее по контуру также уплотняют асбестовым шнуром, смоченным в глине.

12 и 13 ряд — формирование стенок трубы. После их завершения на печь ставят легкую трубу из листового металла, выводимую на крышу.

Подготовка строительного материала

Переделать печь в камин, оставив старые кирпичи, конечно, можно. Для этого достаточно заменить топочную дверцу каминной, но это не будет камином, который привнесет в дом тот уют и тепло, которое ожидается получить от него и, поэтому рассмотрим вариант, когда старую печь придется полностью демонтировать. Камин придется складывать на фундаменте печи. Закупать необходимо сразу весь материал, именно сколько, сколько нужно для постройки камина, а так как строит печь непрофессионал, даже с небольшим заказом.

Для того чтобы класть камин, придется купить

  • чуть больше 500 кирпичей, имеющих марку М-150;
  • для кладки каминной топки нужно 55 штук шамотного, огнеупорного кирпича;
  • можно купить 6 мешков специальной смеси печного раствора.

Есть возможность сэкономить — это подготовить глинистый раствор, но процесс подготовки займет много времени и потребует больших трудозатрат.

  • также необходимо купить каминную дверцу;
  • дымоходные сандвич-панели;
  • восемь 50 миллиметровых металлических уголков;
  • дымоходную вьюшку.
  • для того чтобы закрепить печную фурнитуру понадобится строительная печная лента.

Стоить весь материал будет около 10 000 рублей.

Строим печь по Быкову

Далее мы делаем камин своими руками согласно следующей порядовке:

  1. После установки фундамента необходимо выложить два нулевых ряда, каждый из которых состоит из двадцати двух кирпичей;
  2. На первом ряду мы формирует поддувало. Для сборки нам понадобится двадцать один кирпич;
  3. На втором ряду мы устанавливаем дверцы и продолжаем кладку по стандартной схеме. Для этого ряда нужно подготовить двадцать единиц кирпича;
  4. Около двери нужно с обеих сторон уложить по половине кирпича. Остальные стенки укладываются из девятнадцати цельных элементов;
  5. На четвёртом ряду нужно перекрыть переднюю часть поддувала и дверцу. С задней стороны начинаем формировать поворотный колодец. Для сборки нам потребуется 12 единиц цельного кирпича, шесть штук размером ¾ и две половины;
  6. Используя шамотный кирпич, начинаем выкладывать топочную камеру. Кирпич, уложенный спереди и сзади должен предварительно стёсываться, при этом оставляем обязательный зазор, составляющий 4-6 миллиметров. Выполняем монтаж дверцы топливника. Для укладки суммарно нам потребуется семнадцать единиц шамотного кирпича и 2 штуки по одной трети;
  7. На шестом начинаем формирование стенок топливника. Также продолжается укладка дымоотводного колодца. Подготовим одиннадцать единиц шамотной категории кирпичей;

Большие боковые стенки, обеспечивают лучший нагрев

Большие боковые стенки, обеспечивают лучший нагрев

Подробная и поэтапная порядовка

Подробная и поэтапная порядовка

Моделирование камина с использованием специальных программ

Моделирование камина с использованием специальных программ

Особенности строения миниатюрной конструкции по Быкову

Особенности строения миниатюрной конструкции по Быкову

  1. На седьмом ряду производим разделение дымоотводного колодца, для этого используется два кирпича. Стёсываем кирпич, находящийся в нижней части конструкции и тем самым образуем два вертикально расположенных канала. Для кладки используется одиннадцать шамотных, две половинки и четыре кирпича срезанных наискосок;
  2. На восьмом ряду кладка осуществляется аналогично предыдущему. Используем 15 единиц кирпича;
  3. С 9 по 15 ряд формируется топливная камера и задняя стенка печки. На двенадцатом объединяется ниспадающий дымоотводящий канал, а на пятнадцатом топливник начинает постепенно сужаться;
  4. С 16 по 21 ряды производится перекрытие топливника и ниспадающего канала. Начиная с семнадцатого, кладка продолжается красным кирпичом. На восемнадцатом формируем канал имеющий вертикальное расположение;
  5. На двадцать четвёртом заканчивается формирование кладки стенок расположенных между первым и вторым вертикально расположенным каналом;
  6. С 25 по 29 ряды производится формирование горизонтального канала и оставляется небольшой проём для последующей сборки дымохода;
  7. С 30 по 32 ряды кладка выполняется сплошная, а на 32 начинает формироваться дымоход;
  8. Далее собирается «выдра» и шейка трубы.

Если вы не нуждаетесь в источнике отапливания помещения и всего дома, рекомендуем вам подробней ознакомиться с видео, рассказывающем о том, как сделать муляж камина своими руками.

Теперь вы знаете, как сделать камин своими руками по Быкову и можете на практике воспользоваться всеми советами, инструкциями и рекомендациями, представленными в данной статье.

Кладка

Схема укладки рядов для углового каминаПорядовка английского камина

Укройте высохший фундамент двойным слоем рубероида. Этим вы обеспечите необходимую защиту основания.

Приготовьте раствор для кирпичной кладки. Традиционно камины выкладываются с применением раствора на основе предварительно вымоченной глины.

Кладку первого ряда лучше всего выполнять с применением раствора с небольшим добавлением цемента (примерно 10-20% от общей массы смеси).

Заранее откалибруйте кирпичи, отобрав наиболее подходящие по размеру изделия для кладки каждого ряда.

Перед началом кладки погрузите кирпичи в воду на некоторое время. Это позволит изделиям насытиться влагой. В противном случае кирпичи заберут воду из глиняного раствора, что приведет к существенному ухудшению качества кладки.

Выложите первый ряд кирпичей ребром. Проверьте правильность выкладки ряда угольником и уровнем. Убедитесь в одинаковой длине противоположных сторон и диагоналей основания.

Рекомендованная толщина швов – до 0,5 см.

Кладка ведется в соответствии с порядовкой. Далее будет приведен порядок действий, актуальный для большинства существующих разновидностей каминов. В остальном же ориентируйтесь на имеющиеся у вас чертежи.

Кладка камина, пошаговая инструкция

Выложите три сплошных ряда основания.

Кладка камина, пошаговая инструкция

Второй шаг

Выложите 4-5 ряды с обустройством зольника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Третий шаг

Выложите 6-7 ряды с обустройством дна и оклада кирпичного камина.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКружало и опалубка для кладки арки подшесткаКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Пятый шаг

Выложите 14-19 ряды с обустройством дымосборника.

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Шестой шаг

Выложите 20-25 ряды камина с обустройством дымохода.

Цоколь и сплошные ряды кладки обустраивайте с применением кельмы либо мастерка. Дымоход и топливная камера выкладываются вручную, т.к

на этих этапах очень важно контролировать качество используемого раствора

Раствор для каминной кладки наносите на середины кирпичей. Края элементов должны оставаться свободными.

При выкладке каждого ряда придерживайтесь выбранной порядовки. Для большего удобства можете пронумеровать изделия.

Уделяйте отдельное внимание качеству кладки топливного отделения и дымоотводящих каналов – эти элементы нужно выложить максимально ровно и как можно более герметично. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция. Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Кладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкцияКладка камина, пошаговая инструкция

Для формирования красивого изогнутого каминного свода выполняйте постепенный напуск элементов кладки

Важно, чтобы размер напуска не превышал 50-60 мм в каждом ряду

Обустройство изогнутых перемычек выполняется с применением временной опалубки – кружала. Для фиксации такой опалубки используйте опоры под обустраиваемым каминным сводом.

Класть начинайте от кирпича, установленного в центре, и дальше выполняйте симметричную кладку в обоих направлениях.

Периодически контролируйте вертикальность выкладки дымоотводящей трубы. Даже малейшие отклонения от вертикали могут привести к появлению задымленности помещения.

Кладка камина, пошаговая инструкция

Для кладки дымохода используйте раствор с добавлением цемента, аналогичный смеси, применявшейся при выкладке цоколя камина.

Дымоотводящая труба обязательно покрывается слоем огнеупорной изоляции для повышения противопожарной безопасности. Изоляция обустраивается в местах прохождения труб через конструкции дома (перекрытия, кровлю и пр.). Чаще всего используются изоляционные материалы на основе асбеста.

Дымоход камина

Кладка

Если хозяин загородного участка не имеет опыта в кладке кирпичей для камина, то построить сооружение с «нуля» ему поможет пошаговая инструкция. Существует много вариантов таких планов, но все они имеют примерно одинаковую структуру. Урок ручной кладки домашнего или уличного камина обычно состоит из 5 – 7 этапов, на каждом из которых описывается установка 2 – 3 рядов кирпичей и ее особенности. Вместе с этим рассматриваются другие необходимые вопросы: как правильно армировать кирпичное или бетонное основание, как сделать дымосборник и воздушный теплообменник, как декорировать фасад камина.

Такая печь-камин может разделить помещение на две зоны

Другой вариант печи, которую располагают в большой комнате. Она так же, как и первая модель, достаточно компактна, и ее вполне можно разместить таким образом, чтобы ее стена выходила в соседнюю комнату.

Несмотря на компактность печи, в ней присутствуют все необходимые для обеспечения комфорта в доме функции — это варочная плита и духовка для приготовления пищи, камин с элегантными стеклянными дверями для создания уютной атмосферы и проведения приятных вечеров.

На каминной полке можно разместить элементы, которые украсят интерьер комнаты. Кроме этого, такое место можно использовать для сушки лекарственных трав или нарезанных овощей и фруктов.

Печь-камин с удобной лежанкой

Массивная конструкция этого варианта печи подойдет не для каждого дома. Например, для маленького дачного коттеджа она будет крупновата, так как займет большую часть помещения. Но зато она хорошо подойдет для большой площади, в которую объединена гостиная и кухня. В данном случае, печь и камин могут топиться отдельно. В большой комнате можно создать обстановку для отдыха, поставив поближе к камину два кресла, а в дневные часы топить не каминную часть, а только печь, готовя на ней обед или подогревая воду. Кроме этого, при остывании печи плиту, имеющую размер лежанки, можно использовать для лечения больной спины или для того, чтобы просто отдохнуть на теплой основе. В летнее время, если печь не используется для приготовления пищи, поверхность варочной плиты можно приспособить под разделочный стол.

Большая печь хорошо держит тепло в доме в холодное время. Так, протопив ее вечером, можно не беспокоиться до утра – тепло долго будет поступать в дом от разогретых стен конструкции.

Если есть возможность возвести такую печь в доме, то следует ей воспользоваться. Она не раз выручит хозяев в сложных ситуациях, и о том, что она занимает много места, уже никто не вспомнит.

Достаточно компактная пристенная печь-камин

Такую печь-камин можно установить в небольшом доме, и она обогреет сразу две комнаты. Хотя печь и камин соединены в общую конструкцию, они могут топиться по отдельности, то есть, если в комнате достаточно тепло, то можно разжечь лишь камин для создания уютной атмосферы. В том случае, если нужно быстро нагреть две комнаты дома, затапливают обе части конструкции.

Камин в этом случае поможет согреться у открытого огня, а закрытая топка печи будет работать на нагрев задней стенки, которая выходит в соседнюю комнату.

Недостатком этой модели можно назвать то, что в ней отсутствует варочная плита, которая могла бы выручить в любой ситуации, например, если для приготовления пищи или нагрева воды используется электроплита, а электроэнергию по каким-то причинам отключили.

Проекты эффективных печей для дома и дачи

На первый взгляд количество моделей печей кажется огромным, но профессионалы быстро раскладывают их по полочкам. Ниже представлены наиболее популярные базовые модели. Как правило, на эскизах несложно отличить, где использованы целые кирпичи, а где – половинки, а также определить способ кладки. Новичкам рекомендуется изготовить миниатюрный макет по выбранной схеме, а уже потом переходить к закупке материалов и строительству.

Макет из деревянных элементов

Отопительно-варочная печь «шведка»

«Шведка» – компактная отопительно-варочная печь, способная при небольших размерах справиться с отоплением помещения 20-35 квадратных метров. Конструкция модели позволяет располагать ее в двух смежных помещениях, обращая основную часть с топкой и варочной плитой в сторону кухни-столовой, а заднюю стенку – в спальню. Благодаря расположению основных дымооборотных каналов в задней части печки, в жилой комнате удается обеспечить эффективное отопление.

На основе «шведки» создано много модификаций, в том числе есть проекты печей для дома с лежанками и печи для отопления двухэтажных домов. Современные печники внедрили в конструкцию водогрейный короб, хлебную камеру, ниши с полочками для сушки плодов и обуви. При всей функциональности и высокой эффективности «шведка» очень экономична в плане расхода топлива и сравнительно проста в строительстве.

Компактная «шведка» в разрезе

Отопительно-варочная печь с лежанкой по типу «шведки»

Небольшая печь для дачного дома (89*63*189 см)

Компактная «голландка»: классика и современность

«Голландка» – еще одна популярная модель, привлекающая компактностью и простотой конструкции. От «шведки» эта печь отличается отсутствием варочной плиты, но в современных проектах нередко можно встретить наличие кухонной плиты и духовки. В отличие от русской печи, в классической «голландке» нет поддувала, а воздух в камеру попадает только через щели в дверке. Это способствует медленному горению и экономичному расходу топлива. По форме «голландки» бывают квадратными, прямоугольными и даже круглыми. А по конструкции дымооборотов – канальными, колпаковыми и комбинированными.

Сегодня на основе «голландки» строят компактные каминопечи, работающие в двух режимах – в режиме отопительного устройства с накопительным эффектом и в режиме камина с классическим каминным порталом. Для двухэтажных домов разработаны проекты компактных двухъярусных печей.

Размеры представленной на фото печи: 102*89 см при высоте 210 см. Модель модернизирована и оснащена поддувальной дверкой. Для строительства необходимо 670 штук кармического и 130 штук шамотного кирпича.

«Голландка» с двухъярусными дымооборотами

Порядовая схема и движение газов

Пояснения к схеме: 1– дымовая задвижка; 2 – колосниковая решетка; 3 – топочная дверка; 4 – поддувальная дверка; 5 – стальные полоски; 6 – прочистные отверстия; 7 – глухие камеры; 8 – хайла; 9 – нижние опускные каналы; 10 – верхние опускные каналы; 11 – нижние подъемные каналы; 12 – окошки поступления газов в подъемные каналы; 13 – окна поступления газов в трубу; 14 – печурки; 15 – общий подъемный канал; 16 – окна поступления дымовых газов в общий подъемный канал.

Печь-камин с двумя и одной топками

Печь с камином привлекает не только романтичных натур, обожающих посидеть у домашнего очага и полюбоваться красотой живого пламени. Камин быстро разогревает помещение и выручает в сырую погоду, когда хочется быстрее оказаться в тепле. Проекты печей-каминов основаны на уже знакомых моделях: «шведке», «голландке», русской печи. В большинстве моделей каминные топки могут работать одновременно с основной топочной камерой, но есть и те, в которых не рекомендуется растапливать обе топки.

Проект печи с камином и варочной плитой по типу «шведки»

Печь-камин по типу «голландки»

Отдельно стоит отметить каминопечи – модификации, в которых предусмотрена одна топка увеличенного размера с застекленной дверцей. Большая топочная камера справляется сразу с двумя задачами: нагревает массив печи и украшает жилище живым огнем.

Каминопечь с плитой, хлебной камерой и лежанкой

Проект печи с двумя каминными топками и плитой для двухэтажного дома

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
