Правила и рекомендации по эксплуатации масляной печи
Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом (порядка 500 см)
Важно, чтобы дымовая труба была установлена исключительно вертикально, без горизонтальных участков
Чтобы печь была полностью безопасной и не мешала окружающим, ее нужно оснастить достаточно длинным дымоходом
Периодически камеру сгорания масляной печи нужно чистить от гари и копоти. Эти моменты предусматриваютс я еще на этапе сборки конструкции. Агрегат должен быть сложен так, чтобы его можно было быстро и без лишних усилий разбирать для чистки.
Дымоход тоже должен быть съемным – так вам будет проще чистить трубу. Достаточно будет отсоединить дымоход от печки, подставить под трубу какую-нибудь емкость, к примеру, ведро, и очистить конструкцию от загрязнений при помощи постукиваний по ее корпусу.
Отработанное масло для печи
Масляная печь загрязняется гораздо менее интенсивно по сравнению с другими распространенным и агрегатами.
Рассматриваемые установки характеризуются высокой безопасностью. Масло, использующееся для работы печи, не склонно к самовоспламенени ю и взрывам, по сравнению с тем же газом. При этом печь сконструирована так, что горение масла происходит исключительно внутри корпуса агрегата. Наружу топливо вырваться попросту не может.
Рассматриваемые установки характеризуются высокой безопасностью
Масляная печь очень эффективна и экономически выгодна. Загружаемое масло сгорает полностью, в конце догорает даже дым, что позволяет обеспечить максимально рациональный расход топлива.
Сравнение с современными моделями
Что касается сегодняшних печей, то они вовсе не похожи на старые прототипы, за исключением буржуйки, которая сохраняет изначальный принцип работы. В шестидесятые годы прошлого века сгорание топлива до состояния углекислого газа и водяных паров не считалось чем-то вредным, чего нельзя сказать о нынешнем времени. Сейчас же любые парниковые газы являются опасным врагом экологии, поэтому люди стараются отказываться от систем, загрязняющих окружающую среду. Обеспечить полное дожигание отработки по-прежнему невозможно, но вот достичь максимальной экономичности вполне реально.
Современные масляные печи отличаются от первоначальных
Также в далеком прошлом на рынке не было моторных масел с синтетическими добавками и хитроумными присадками, которые способны в несколько раз сократить расход топлива ДВС, но при неправильном сгорании выделяют канцерогены, токсические вещества и мутагены. Да и люди тогда были более устойчивы к различным окружающим воздействиям, а численность населения примерно в 2,5 раза была меньше, чем сейчас.
И в конце концов, советское машинное масло являлось натуральным нефтяным продуктом, изготовленным на основе насыщенных углеродов, которые не могли достигать высокой температуры горения. Это значит, что появление вредных и опасных окислов азоты в тех обогревателях практически исключалось. Современные установки выбрасывают такие вещества в значительных объемах, что заставляет искать более чистые и альтернативные решения.
Преимущества и недостатки
Плюсы:
- простота схемы, позволяет собрать печь на отработанном масле своими руками;
- надежность и безотказность конструкции;
- энергонезависимая технология (хотя наиболее эффективные модели, схемы которых мы будем рассматривать в дальнейшем, целесообразно оборудовать электровентилятором);
- универсальность применения. Могут быть использованы не только для обогрева гаражей, теплиц и хозяйственных построек, но и для приготовления пищи;
- экономичность – расход топлива составляет, в зависимости от величины печи, от 0,5 до 2 л/час.
Минусы:
- основным недостатком является довольно высокая пожарная опасность некоторых моделей с открытой камерой сгорания;
- в сложных моделях с капельной подачей топлива не рекомендуется использовать загрязненную отработку. Необходима предварительная фильтрация топлива или присоединение фильтра на патрубок маслонасоса;
- обязательно устройство дымоходной системы выведения отработанных газов, высотой не менее 4м. При этом нельзя допускать горизонтальных участков труб на всей протяженности вытяжной системы;
- необходима систематическая и довольно частая чистка поддона печи, камеры сгорания и дымохода;
- в процессе интенсивной работы печь довольно сильно шумит.
Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция
Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:
- непосредственно сам газовый баллон,
- труба диаметром 100 мм (2 м),
- уголок 5×5 см (около 1 м),
- стальной лист, толщиной 4 мм (около 50 см2),
- автомобильный тормозной диск,
- шланг из маслостойкой резины и хомуты под него.
Приготовив все необходимые детали, можно приступать к изготовлению.
Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция
Для удобства читателя оформим пошаговую инструкцию в табличной форме.
Иллюстрация
Выполняемое действие
Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.
Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).
Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.
Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.
Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.
Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.
А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.
В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.
Можно начинать сборку
Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.
Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.
Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.
Остаётся лишь вывести трубу дымохода наружу из помещения.
Поднять дымоход на необходимую высоту
Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.
Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости
Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.
Печь на отработке из газового баллона: чертежи для изготовления
Рассмотрим чертежи печи на отработке своими руками.
Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.
Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата
В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.
Видео и чертежи печи на отработанном масле с водяным контуром
Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.
Видео, представленное ниже, поможет более полно понять алгоритм работ.
Котёл на отработке своими руками: чертежи и видеоинструкция изготовления
Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.
Ну и, конечно, видеоурок по изготовлению котла.
Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

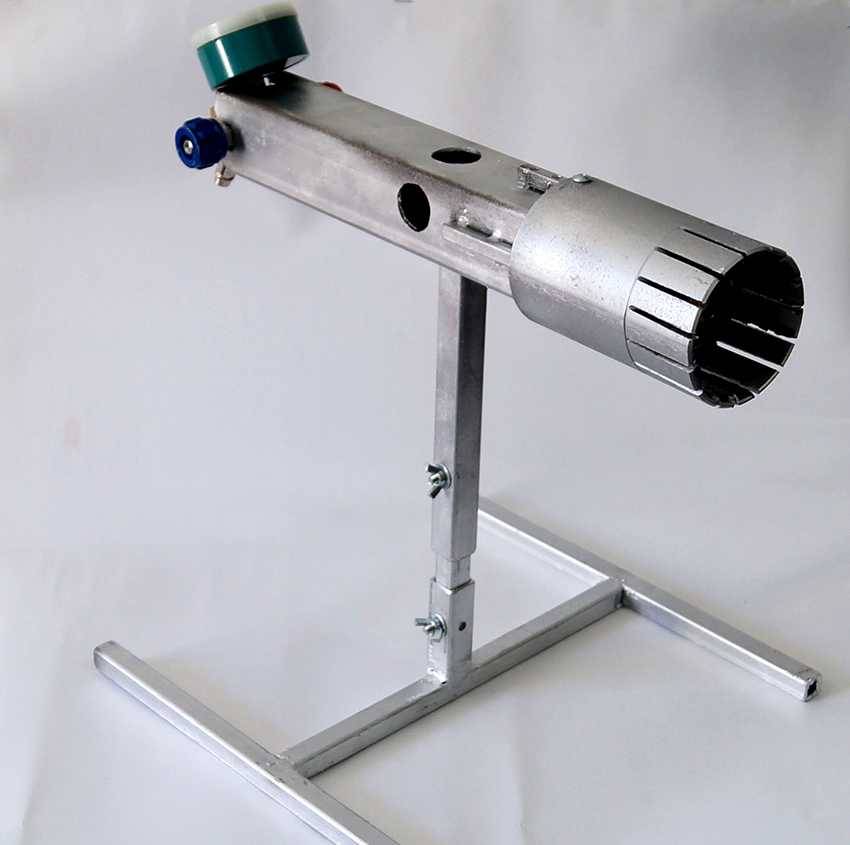

Принцип работы горелки на отработке
Устройство и принцип работы горелки на отработке, связан с принудительным подогревом и частичным испарением топлива. После подачи топлива на горелочное устройство, оно направляется в камеру предварительной подготовки, где нагревается до необходимой температуры и окисляется.
Сжигание топливовоздушной смеси, происходит в факеле пламени. За воспламенение топливовоздушной смеси, отвечают электроды, расположенные непосредственно перед распылителем – форсункой.
Для поддержания интенсивности горения, используются завихрения воздушных потоков, создаваемые лопастями вентиляторов. Принцип работы горелки идентичный устройствам, работающим на солярке или сжиженном газе.
Существует определенная классификация горелочных устройств по типу регулирования мощности. Потребителю предлагают горелки следующего вида:
Одноступенчатые горелки – имеют простую конструкцию и принцип работы. Нагрев теплоносителя, осуществляется в режиме мощности 100%. При достижении необходимой температуры, горелка попросту выключается до тех пор, пока теплоноситель не остынет до установленных значений. После этого, возобновляется горение.Принцип работы, применяемый в одноступенчатом горелочном устройстве, малоэффективен и приводит к существенному перерасходу топлива.
Двухступенчатые горелки – модули, работающие в постоянном режиме без отключения. Принцип нагрева заключается в следующем. Горелка работает на 100% до тех пор, пока теплоноситель, не достигнет необходимой температуры. После этого, происходит переключение на пониженную мощность в 30 или 40%. Горелка полностью не выключается.Подобный принцип работы, имеют плавно-двухступенчатые и модуляционные горелочные блоки.
Стоимость двухступенчатых и модуляционных горелок, достаточно высокая, но затраты полностью окупаются за счет экономии на сжигании топлива, достигающей 15-20% по сравнению с одноступенчатыми аналогами.
Подготовка отработки для сжигания в котле
Само по себе, масло плохо горит, при сжигании в обычных условиях, выделяет большой процент сажи и копоти. В отработке содержится мусор, металлические вкрапления. Для нормализации работы, в горелке предусмотрено два важных узла:
Система фильтрации – осуществляется очистка отработанных масел перед сжиганием. Фильтр установлен на подающем топливопроводе и перед подачей на форсунку. Система фильтрации малоэффективна, если сжигается сильно загрязненное вязкое масло. Фильтры быстро забиваются, что приводит к остановке котла.
Камера предварительного подогрева – отработку, перед подачей на форсунку, требуется подогреть. Доведенное до определенной температуры масло, легче воспламеняется и сгорает с минимальным несгораемым остатком, в виде сажи.
Организация подачи масла в горелку
Автоматические горелки, работающие на отработанном масле, используют принцип принудительной подачи топлива. Такое устройство более эффективно, чем капельный метод, применяемый в самодельных котлах.
За подачу топлива, в автоматических горелках отвечает насос. В топливопроводе создается давление, под которым, нагретая отработка подается на форсунку и распыляется. Одновременно с этим, работает вентилятор, создающий лопастями завихрение воздушных потоков. Мелкодисперсная пыль, впрыскиваемая в камеру сгорания, закручивается в спираль и воспламеняется, образуя факел пламени.
Избыток масла, отводится обратно в топливохранилище. Слаженность работы всех узлов, обеспечивает автоматика котла, одновременно контролирующая насос, форсунку, систему рециркуляции.
Система розжига и поддержания огня
Опытным путем, было доказано, что оптимальная температура горения пламени отработанного масла, примерно 180оС. При такой интенсивности горения, отработка сгорает полностью, практически без дымовых остатков и сажи.
В котле присутствует несколько систем, позволяющих добиться того, чтобы температура горения достигала заданных параметров:
Блок предварительной подготовки – в камере, машинное масло разогревается до 80-90оС.
Турбина – интенсивность горения, достигается за счет постоянного нагнетания воздуха в камеру сгорания.
Розжиг – осуществляется электророзжиг. Сразу за форсункой, располагаются два электрода, поджигающие топливовоздушную смесь в автоматическом режиме.
Увеличенное образование копоти, указывает на неисправность одного из блоков системы розжига или поддержания огня.
Противопожарные меры
Какой бы вы ни сделали вашу печь на отработке, следует придерживаться следующих правил по безопасности:
- не оставляйте печку на сквозняке;
- не ставьте печь рядом с предметами, способными легко воспламеняться;
- соблюдайте дистанцию на полметра вокруг печи, чтобы на нем ничего не находилось;
- в масло не должна попадать вода;
- регулярно проверяйте дымоход на герметичность;
- используйте только техническое очищенное масло;
- не оставляйте работающий агрегат без присмотра.
Если вы будете соблюдать эти правила, то ваша печь прослужит максимально долго и позволит вам сэкономить значительные средства на отоплении.
Достоинства и недостатки печей на отработке
Достоинства
- Печи этого вида отлично прогревают закрытые помещения, по этой причине они считаются идеальным вариантом не только для технических помещений, но и для отопления малоразмерных теплиц и небольших ферм, например, где содержатся индейки, свиньи или куры.
- Грамотно сконструированная печь совсем не выделает копоти.
- Печка на отработке довольна проста, а потому не нуждается в регулярном обслуживании.
- Так как отработанное масло само не способно гореть, а выгорают лишь его пары, то данную конструкцию можно считать пожаробезопасной.
Недостатки
- В печи категорически запрещено сжигать отработку, которая в своем составе имеет разные примеси, так как это может забить форсунки или даже привести к взрыву/возгоранию печи.
- В дымоходе сажи образуется больше чем в обычной печи на дровах, поэтому он нуждается в периодической чистке.;
- При работе печь сильно гудит.
Плюсы печи на отработке
- Сделать печку собственными руками очень попросту.
- Агрегат экономичен, равно как в эксплуатации, таким образом и в обеспечивании бензином, т.к. применяются только лишь остатки механического масла.
- Сломаться такая система практически не возможна, так как она сварена сварочным аппаратом.
- Компактные печи и могут поместиться даже в багажнике автомобиля.
- Допустимо и сочетание печи в отработке с водяным отоплением. Для этого устанавливается на вверх печи бак.
- На таком обогревателе возможно и подготавливать пищу, в случае если применять верхнюю плоскость.
- С такой печкой вы экономите электроэнергию и газ.
Подключение конструкции в бане
Конструкция печки включает часть дымохода с множеством отверстий (обычно их до 50). Эта часть агрегата называется горелкой. В такой горелке нефтяные пары перемешиваются с кислородом, поступающим в дымоотводящую трубу под воздействием тяги. В результате их смешивания процесс горения начинает осуществляться гораздо чище и интенсивнее с выделением огромного количества тепла.
Поддон сделал из чугунного автомобильного тормозного диска. Чугун отличается хорошей жаропрочностью, поэтому решил взять именно его.
Вот из этого диска и буду делать поддон
Внизу приварил днище.
Стальной круг — это днище
Сверху приварил крышку. В ней вы можете видеть ответную часть горелки и проем. Через проем в печку поступает воздух. Я сделал его широким – так лучше. С узким проемом воздушная тяга может быть недостаточно сильной, из-за чего масло не сможет попадать в поддон.
Дальше сделал муфту. Она в моей печке соединяет поддон и горелку. С муфтой обслуживать печку будет намного легче. При необходимости я могу доставать поддон и чистить горелку снизу.
Дальше сделал муфту
Муфту сделал из 10-сантиметровой трубы, просто разрезав ее по продольной грани. Проем в муфте не заваривал – необходимости в этом нет.
Прародителем таких печей был известный людям старшего поколения керогаз. Он существенно отличался от других конструкций своей безопасностью и эффективностью. Поскольку пары топлива дожигались в специальной камере, весь объем не нагревался и не создавал опасность воспламенения и пожара.
Принцип работы печи на отработанном масле примерно такой же. Она состоит из двух емкостей, расположенных одна над другой, между которыми находится камера сжигания с отверстиями для поступления воздуха. В нижнюю емкость наливается отработка, пары которой активно горят в средней камере, а продукты сжигания, дым и прочие вещества поступают в верхнюю камеру, соединенную с дымоходом, откуда удаляются естественным способом.
Котел для горячей воды располагается в верхней части печи. Он несъемный, имеет краны для забора воды в бане и для запуска отопительного контура. Нагрев парной производится от кирпичной стены, выходящей внутрь. Чтобы эффект от него был максимальным, необходимо расстояние от печи до кирпичного короба сделать довольно небольшим для снижения потерь тепла, но и достаточным для проникновения воздуха.
Есть еще один вариант изготовления конструкции на отработке, совмещенной с кирпичной печью. Изготавливается только нижний резервуар. Камера сгорания имеет форму колена, плавно изогнутого под 90°. На торец приваривается вертикальная пластина, которая сообщатся с внутренней (топочной) частью обычной кирпичной печи. Раскаленные газы, образующиеся при горении отработки, поступают внутрь кирпичной печки и нагревают ее.
Дальнейшая конструкция ничем не отличается от обычной: устанавливается котел для воды, подключается контур отопления с естественной или принудительной циркуляцией, запорная арматура и так далее. Такой компактный вариант оптимален для тех, кто уже имеет готовую печь и желает лишь приспособить ее для сжигания отработки.
Оптимальный вариант: создание замкнутого отопительного контура с узлом подмеса горячей воды. Теплоноситель нагревается в теплообменнике, установленном внутри котла или, как вариант, на дымовой трубе. Такая система позволяет отсечь носитель от воды для хозяйственных нужд, обеспечить более равномерную температуру в системе и дает возможность достаточно точной регулировки температуры в помещениях.
Возможность экономии средств на самом затратном направлении весьма привлекательна для любого домовладельца, а объединение всех элементов в единую систему способствует более удобному и эффективному управлению обогревом дома. Кроме того, вызывает сложность процесс утилизации отработанного масла, а возможность сжигать его с максимальной пользой будет оптимальным вариантом переработки ненужных веществ.
Виды самодельных печек на отработке
Машинное масло, загрязненное примесями, само не воспламеняется. Поэтому принцип работы любой масляной буржуйки основан на термическом разложении топлива – пиролизе. Проще говоря, для получения теплоты отработку нужно нагреть, испарить и сжечь в топке печи, подавая воздух с избытком. Существует 3 вида устройств, где данный принцип реализован различными способами:
- Простая и самая популярная конструкция прямого горения с дожиганием масляных паров в перфорированной трубе открытого типа (так называемая чудо-печка).
- Капельная печь на отработанном масле с закрытым дожигателем;
- Горелка Бабингтона. О том, как она работает и как ее сделать самостоятельно, подробно описывается в другой нашей публикации.
Эффективность отопительных буржуек невысока и составляет максимум 70%. Заметим, что указанные в начале статьи затраты на обогрев рассчитаны по показателям заводских теплогенераторов с КПД 85% (для ознакомления с полной картиной и сравнения масла с дровами вы можете перейти сюда). Соответственно, расход горючего в самодельных отопителях значительно выше – от 0.8 до 1.5 литра в час против 0.7 л у дизельных котлов на 100 м² площади. Учитывайте данный факт, принимаясь за изготовление печи на отработке.
Устройство и недостатки буржуйки открытого типа
Изображенная на фото пиролизная печка представляет собой цилиндрическую или квадратную емкость, на четверть заполняемую отработавшим маслом либо соляркой и снабженную воздушной заслонкой. Сверху приварена труба с отверстиями, сквозь которые за счет дымоходной тяги всасывается вторичный воздух. Еще выше стоит камера дожигания с перегородкой для отбора теплоты продуктов горения.
Принцип действия таков: топливо нужно разжечь с применением легковоспламеняющейся жидкости, после чего начнется испарение отработки и ее первичное горение, вызывающее пиролиз. Горючие газы, попадая в перфорированную трубу, вспыхивают от контакта с кислородным потоком и сжигаются окончательно. Интенсивность пламени в топливнике регулируется воздушной заслонкой.
Данная печка на отработке имеет лишь два преимущества: простота с дешевизной да независимость от электричества. В остальном – сплошные минусы:
- для работы необходима стабильная естественная тяга, без нее агрегат начинает дымить в помещение и затухать;
- вода либо антифриз, попавшие в масло, вызывают мини-взрывы в топливнике, отчего из дожигателя во все стороны брызгают огненные капли и хозяину приходится тушить пожар;
- высокий расход горючего – до 2 л/час при слабой теплоотдаче (львиная доля энергии улетает в трубу);
- неразъемный корпус тяжело чистить от сажи.
Хотя внешне буржуйки отличаются, но действуют по одному принципу, на правом фото пары топлива догорают внутри дровяной печки
Часть этих недостатков можно нивелировать с помощью удачных технических решений, о чем будет сказано далее. В процессе эксплуатации следует придерживаться правил противопожарной безопасности и подготавливать отработанное масло – отстаивать и фильтровать.
Плюсы и минусы капельницы
Кардинальное отличие этой печи заключается в следующем:
- перфорированная труба помещена внутрь стального корпуса из газового баллона или трубы;
- топливо поступает в зону сжигания в виде капель, падающих на дно чаши, размещенной под дожигателем;
- для повышения эффективности агрегат оснащается наддувом воздуха с помощью вентилятора, как показано на схеме.
Схема капельницы с нижней подачей горючего из топливного бака самотеком
Реальный недостаток капельной печки – сложность исполнения для новичка. Дело в том, что целиком полагаться на чужие чертежи и расчеты нельзя, отопитель нужно изготовить и настроить под свои условия эксплуатации и правильно организовать топливоподачу. То есть, потребуются неоднократные доработки.
Пламя накаляет корпус отопительного агрегата в одной зоне вокруг горелки
Второй негативный момент характерен для печек с наддувом. В них струя пламени постоянно бьет в одно место корпуса, отчего последний довольно быстро прогорит, если не сделать его из толстого металла или нержавейки. Зато перечисленные минусы с лихвой перекрываются достоинствами:
- Агрегат безопасен в эксплуатации, поскольку зона горения полностью закрыта железным корпусом.
- Приемлемый расход отработанного масла. На практике хорошо настроенная буржуйка с водяным контуром сжигает до 1.5 литра за 1 час для отопления 100 м² площади.
- Есть возможность обернуть корпус водяной рубашкой и переделать печь на отработке в котел.
- Топливоподача и мощность агрегата поддается регулировке.
- Нетребовательность к высоте дымохода и удобство очистки.
Котел с наддувом воздуха, сжигающий отработавшее машинное масло и солярку
Как соорудить самостоятельно аппарат по принципу горелки Бабингтона: чертежи
Принцип работы самодельной горелки, изготовленной на основе идеи Роберта Бабингтона, понятен по рисункам, где видны составляющие агрегата:
Чертеж горелки на отработанном масле по Бабингтону.
- резервуар с отработанным маслом;
- поддон для отработки;
- трубка для подведения топлива;
- небольшой топливный насос для подачи порций масла;
- полусфера для распыления с небольшим отверстием;
- камера для подогрева с нагревательным элементом (может отсутствовать).
На заметку! Форсунка на отработке для организации процесса ровного горения не является обязательным элементом. Ее с успехом заменит сопло – небольшое отверстие для подачи воздушной струи и топлива. Чтобы оно не засорялось, за его исправностью надо следить.
Отработанное масло, испаряясь, стекает по полусфере. Эти маслянистые пары смешиваются с воздушной массой, в итоге получается топливная смесь. Остатки масла, не успевшие утилизироваться, стекают в поддон, а оттуда – по трубке обратно в топливный бак.
Этот агрегат, выполненный на основе патента Бабингтона, предназначенный для сжигания жидкого топлива, достаточно прост. Поэтому он доступен к воспроизводству из подручных деталей в домашней мастерской. Успех зависит от точного соответствия деталей своему предназначению и от слаженной работы всех узлов. Поэтому, перед тем как сделать горелку своими руками, следует внимательно рассчитать все параметры.
Конструкция горелки довольна проста, поэтому ее можно изготовить из подручных средств.На заметку! Если взять за основу какой-то один вариант, например, горелку Гном, используя готовые чертежи и рекомендации мастеров, сложно ошибиться в размерах и функциональности деталей.
