Печь на отработанном масле своими руками

Требования к топливу

Топливом может служить любое отработанное масло: моторное, трансмиссионное или индустриальное. Единственное условие — оно не должно содержать никаких примесей. Наличие даже незначительных включений может привести к взрыву.

Также недопустимо наличие в масле воды — она начинает кипеть значительно быстрее масла, происходит его вспенивание, выплеск и резкое воспламенение. Все это может привести к пожару.

Масло перед заливом в бак необходимо отфильтровать! Нельзя использовать другие горючие жидкости! Бензин используют только в небольших количествах для розжига холодной печи!

Как построить печь из трубы?

Печь для бани, сделанная своими руками из трубы

Одним из распространенных вариантов самоделок является печь банная из трубы. Рассмотрим, как осуществляется такое строительство.

Металлические печи можно сделать из листа стали или, к примеру, из старой бочки. Но если в хозяйстве найдется отрезок трубы подходящего диаметра, то стоит воспользоваться этой «заготовкой».

Самодельная печь в баню из трубы может быть выполнена с вертикальным или горизонтальным направлением отрезка трубного проката. При использовании готовых труб для печей сокращается объем сварочных работ, необходимых при изготовлении печей из листового металла.

Подготовка деталей

Чтобы получилась хорошая печка из трубы, потребуется отрезок трубного проката диаметром 50 см и длиной 1,5 метра. Толщина стенок трубы должна быть не менее 10 мм.

Изготовление печи

Пример использования печи из трубы в бане

  • Первым делом, следует заняться поддувалом. Внизу длинного отрезка трубы вырезается отверстие высотой 5 см и шириной 20 см. Над отверстием приваривается толстая стальная пластина округлой формы.
  • Далее формируется ниша для топки и выполняется дверца для нее. Дверца подвешивается на петлях или крючках.
  • Над топкой приваривается отрезок трубы, который будет использоваться, как каменка. Высота отрезка 30-35 см.

В верхней части будущей печи устанавливается стальная муфта, которая потребуется для фиксации водонагревательного котла.

Ассортимент печей для бани из труб

При строительстве печи для бани своими руками из трубы формируется и водонагревательный бак.

  • Для его изготовления используется отрезок трубы высотой 0,6 м.
  • К торцовой части отрезка трубы приваривается стальной круг – дно.

В дне бака прорезается отверстие, необходимое для проведения дымовой трубы. Оно должно быть сдвинуто к задней стене бака.
Дымовая труба фиксируется ко дну бака сваркой

Важно, чтобы шов был качественный, чтобы не допустить протечек воды в топку.
Верхняя часть бака закрывается крышкой из металла с проделанными отверстиями для прохождения дымовой трубы и для залива воды. Дымовая труба приваривается к крышке наглухо, а в отверстие для залива воды устанавливается горловина с крышкой.

Установленная в бане печь из трубы

После того, как изготовление печи для бани из трубы своими руками будет закончено, следует приступить к ее установке. При этом необходимо помнить о соблюдении правил, обеспечивающих пожарную безопасность.

Вне зависимости от того, куплено ли готовое оборудование или изготовлены самодельные банные печи из трубы, при их установке следует руководствоваться нормами, изложенными в СНиП 41-01-2003:

  • Если баня имеет деревянные стены (или стены, облицованные деревом), то расстояние от печи до поверхности стены должно быть не менее 1 метра.
  • Расстояние от печи до стены может быть сокращено до 20 см в том случае, если стена облицована огнеупорным кирпичом или обшита металлическими листами.
  • Целесообразно устанавливать печи банные из трубы на постамент, возвышающийся на 20 см от пола.
  • Желательно обезопасить зону загрузки топлива, положив перед топкой лист металла.
  • Печь устанавливается так, чтобы дверцы топки были повернуты ко входу, а дверцы камеры каменки – в противоположную сторону.

Предлагаем ознакомиться Доски для отделки бани

Увеличение количества изгибов трубы

Увеличение изгибов дымохода буржуйки

Бак на выводе из стиральных машин будет удерживать определенное количество тепла, но все тепло он удержать будет не в состоянии. Большое количество тепла будет продолжать вылетать в трубу.

Поэтому одно из усовершенствований, обеспечивающих дополнительное сохранения тепла, является увеличение длины выводной трубы. Длинная труба, проходящая по помещению, но обладающая хорошей вытяжкой обеспечивает передачу тепла со своей поверхности, которое ранее терялось.

Материалы и инструменты

  • несколько колен, которые можно будет беспроблемно разместить в помещении после буржуйки,
  • кронштейны для крепления колен трубы,
  • сварочный аппарат и инструмент по обработке металла.

Инструкция

Для начала необходимо разметить место прокладки трубы. Она может проходить с большим количеством изгибов и зигзагов, обеспечивая этим максимальное сохранение тепла, не забывая при этом о потере вытяжной тяги. После разметки места прокладки трубы необходимо установить кронштейны крепления трубы

Особое внимание следует уделить местам стыков колен трубы и углов. Кронштейны должны быть выполнены из термостойких материалов

Произвести прокладку труб с обеспечением плотного герметичного соединения, при необходимости произвести доработку колен, для обеспечения прокладки трубы по размеченному маршруту. Жестко закрепить колена в кронштейнах, проверить рабочую тягу (поджечь газету перед трубой), проверить герметичность соединений, подсоединить входное колено к печи.

По какой цене можно купить печь на отработке на российском рынке

Рассмотрим, по какой стоимости можно приобрести подобные устройства. Цены указаны по состоянию на март 2018 года.

Марка, модельМощность, кВт/чРасход топлива, кг/чСредняя цена (по состоянию на март 2018), руб.

Thermobile AT 400

274260 000

Euronord EcoLogic 180

807,2102 000

Thermobile SB 80

11,59680 000

Euronord EcoLogic 30

16−431,4−470 000

DanVex B 100

948,7425 000

Как можно убедиться, стоимость агрегатов заводского производства довольно высока. А значит, выгоднее потратить немного времени и сил, сделав подобное устройство своими руками.

Аккуратность при изготовлении – залог безопасной работы печи на отработанном масле

Как сварить простую печь

Тогда тепло в большем количестве отдается в комнату, а не «выбрасывается» на улицу. Есть еще одна модернизация – изготовить железный выдвижной ящик. В него заливается масло. При такой конструкции печку проще обслуживать. На чертеже есть все необходимые размеры. Перед сборкой самодельной масляной печи необходимо правильно подобрать диаметр топливника и корпуса.

Здесь все решает объем помещения, которое необходимо отопить. Если это гараж в 3 на 6 метров, берут профиль 80х80х4 мм. Ящик для топлива делают из металла 60х60х4. С круглым металлопрокатом работать сложнее.

Пошаговая инструкция выглядит так:

  1. Порежьте металл по чертежам для изготовления кожуха, выдвижного ящика, дожигателя. Если последний имеет загиб, трубку режут под углом 45 градусов.
  2. У профиля меньшего типоразмера болгаркой вырезается одна стенка. К бокам привариваются заглушки. В итоге получается открытая емкость, к которой необходимо приделать ручку.
  3. Конструкция сваривается. Необходимо просверлить воздушное отверстие вверху топливной камеры. Труба перфорируется. На этом работы завершены.

Следует учитывать, что нужно рассчитать количество и диаметр дырок в дожигателе. Если использовать профиль 80 на 80 мм, значит, площадь поперечного сечения будет равна 6400 квадратных миллиметров. Эту величину делят надвое

Обратите внимание на маркировку примененного сверла. Если это 8 мм, то площадь отверстия будет 50 кв.мм

Теперь 3200 нужно поделить на 50. В результате получается, что для эффективной работы потребуется 64 отверстия. Однако в результате настройки их число можно увеличивать.

Важно, чтобы дымоход был достаточной длины. Возвышение выхода дымоотвода должно быть не менее 5 метров

Тогда работа печки на отработке обеспечит максимально возможный КПД даже без наддува. В противном случае трубу придется нарастить до этой отметки. Но можно дополнительно увеличить производительность, если организовать наклонный дымоход, идущий вдоль стены. Прогретый металл будет отдавать тепло в комнату. Только в этом случае важно соблюдать правила пожарной безопасности. Над трубой не должно быть деревянных полок, а на стенах обоев. Еще лучше – зашить стенку металлическим листом.

Делаем капельный отопитель

Профессионалы, которые собрали не одну «капельницу», используют старые пропановые баллоны, диаметр которых 200 мм. Подойдут и кислородные, так как их поперечное сечение – 220 мм. последние выигрывают благодаря толстым стенкам. Они долго служат, не прогорают, накапливают тепло. Труба С-10 также подойдет, если имеет стенку толщиной 5 мм. Отличный вариант долговечного корпуса – трубы из жаропрочных нержавеющых стальных сплавов, легированного хрома, молибдена или никеля (например, 15Х1МФ либо 12X18H12T) со стенкой не больше 3 мм. Однако специально закупать это сырье нецелесообразно ввиду большой себестоимости.

Технологически процесс изготовления выглядит следующим образом:

  1. Изготавливают пламенную чашу, для чего используют обрезок трубы или готовые стальные емкости. Такая вытаскивается через резиновый лючок, поэтому ее не делают слишком большой.
  2. В корпусе вырезают проемы, необходимые для подсоединения дымоходного патрубка и прочистного технологического лючка. Последний обрамляют и закрывают дверцей. Для крепления можно использовать болты.
  3. Изготавливают дожигатель. Сразу все отверстия не делают. Обычно сверлят 2-3 нижних ряда, а остальные досверливают в процессе настройки. Если сделать сразу все, и их окажется слишком много, придется изготавливать новый.
  4. Приваривают крышку с воздуховодом и фланцем. Последний необходим для монтажа вентилятора. Подсоединяется устройство топливоподачи. Здесь поможет фото и видео инструкции.

Теперь собирают все узлы и подсоединяют электропроводку. Конструкция будет более устойчивой, если изготовить металлическую раму. Для этого подойдет тяжелый металлический профиль.

Недостатки печи на отработке

Печи на отработке

Конечно, плюс у подобных конструкций существенный – дешевизна топлива. Но зато и минусов немало:

  • для обеспечения бесперебойного горения печи требуется постоянная и достаточно сильная тяга
  • высокая пожароопасность (о правилах эксплуатации печи на отработке мы расскажем ниже)
  • частая очистка от сажи: если вы сделаете корпус неразъемным, уже через пару месяцев печью вы просто не сможете пользоваться – она начнет нещадно дымить
  • большой расход топлива – его вам понадобится не менее 2 л/час
  • теплоотдача устройств не так уж велика, большая часть энергии, к сожалению, улетает в трубу

Большую часть подобных недостатков можно сгладить с помощью усовершенствования конструкции – установки вентилятора для повышения температуры горения, расширительного бачка и пр. Но из-за перечисленных недостатков печи используются в основном для временного отопления подсобных помещений.

Даже если вы изготавливаете печь по проверенным чертежам, ее придется в любом случае доводить «до ума» самостоятельно: регулировать силу тяги, скорость вращения вентилятора и дозирование подачи топлива. Сразу делать все отверстия в трубе дожига также не стоит – выполните вначале первые два нижних, а остальные просверлите уже после полной настройки.

Индукционное отопление своими руками: просто, тепло и экономно

Розжиг

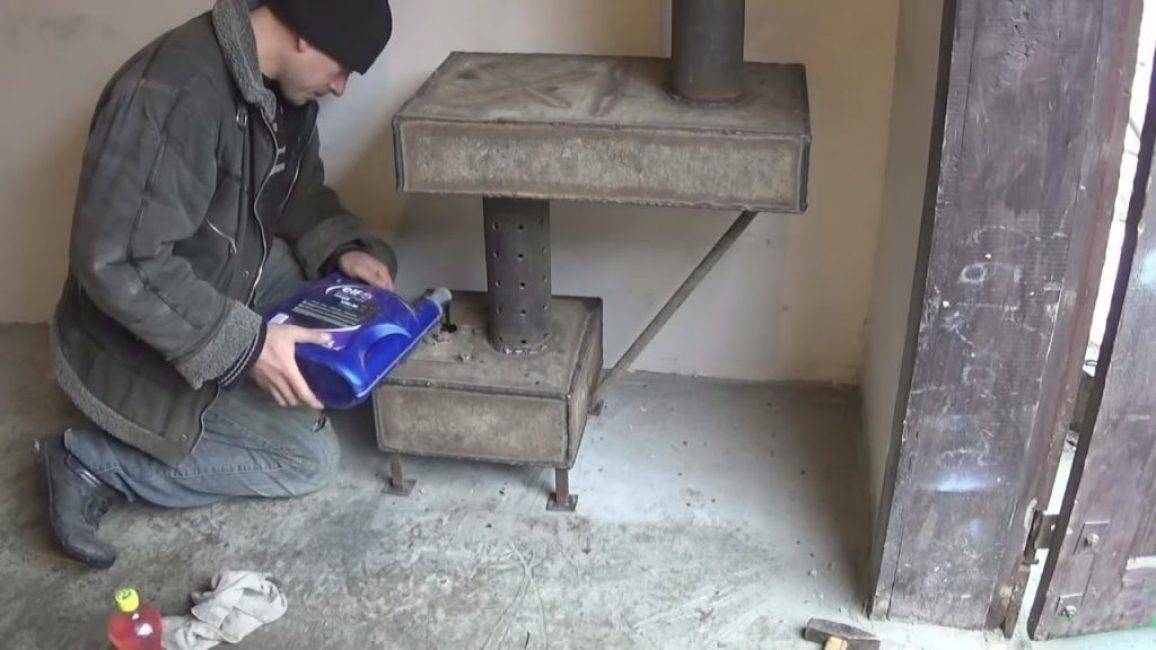

Заливка масла

Перед запуском печи в эксплуатацию следует проверить целостность всех швов, отсутствие засоров, чистоту поддувала. Во избежание пожароопасной ситуации на стенках камер и трубы не должно быть остатков воды – при смешении ее с маслом возможен выплеск топлива.

К розжигу буржуйки на отработке нужно приноровиться. После заливки масла сразу бросать горящую лучину или ветошь в отверстие для заливки не стоит. Необходимо выждать некоторое время, чтобы пары хорошо насытились кислородом.

Капельную печь запускают более плавно. После открытия вентиля подачи топлива факел с намотанной на него ветошью или прикрепленным кусочком поролона следует поджигать лишь тогда, когда в чаше скопится небольшая лужица. Еще раз подчеркнем – вначале поджигается не масло, а факел. Можно просто бросить в чашу кусок туалетной бумаги. Делать это можно без опаски – бумага сгорит почти без остатка.

Минут через 5 масло раскалиться, закипит, и поддерживать горение уже не понадобится. Остается лишь отрегулировать подачу воздуха и расход топлива.

Для покраски печи можно использовать смесь из алюминиевой пудры (200 г), клея, изготовленного на основе силикатов (0,5 л) и небольшого количества мела (20 г).

Как нарезать резьбу на трубе отопления? Ты удивишь как это просто!

Кирпичная печка своими руками для гаража

Встречаются кирпичные печки в гаражах редко, поскольку их возведение трудоемкое и затратное мероприятие. Занимает такая конструкция немного места. Если строится кирпичная печь для гаража, такая как на фото, приобрести следует огнеупорную продукцию. Раствор для кладки вымешивают из песка, шамотного порошка и огнеупорной глины (подробнее: «Отопительная печка из кирпича своими руками — как самому сложить печь»).

Людям, не имеющим опыта создания самодельной печи для гаража из кирпича, необходимо обсудить тонкости и нюансы создания печных конструкций с опытным мастером. Кладка кирпичных печек представляет собой целую науку, которой в совершенстве владеют только профессионалы. В том случае, когда работа будет сделана с большими недостатками, конструкцию придется разобрать и построить печь с нуля.

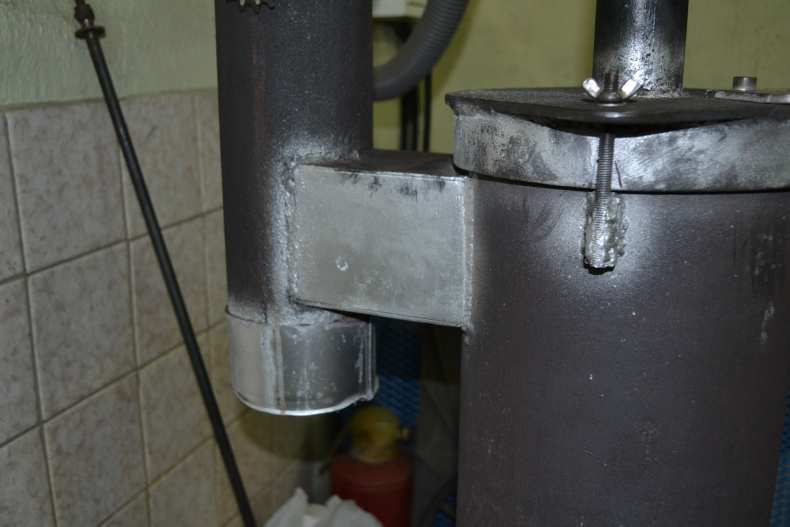

Печь на отработанном масле из трубы своими руками

Легче всего корпус для печи изготовить из газового или кислородного баллона, трубы или бочки с толстыми стенками (прочитайте: “Как сделать печь на отработке из газового баллона – теория и практика”). Такой агрегат будет способен выдать максимум 15 кВт тепла. Превысить этот порог не удастся, так как вследствие нарушения теплового режима котел начнет чадить, а это достаточно опасно.

Вначале нам нужно создать корпус – делается это в такой последовательности:

  1. Берем трубу сечением 21 см с толщиной стенки 1 см и высотой 78 см.
  2. Для изготовления дна берем листовую сталь толщиной более 0,5 см. После вырезания дна диаметром 21,9 см привариваем его с одной стороны.
  3. Далее к дну приваривают ножки, которые можно изготовить из болтов.
  4. Теперь нужно сделать смотровое окошко, которое располагают на расстоянии 8 см от дна. Оно необходимо для наблюдения за разгоранием чаши на старте. Размеры окошка определяют исходя из личных предпочтений. Дверцу изготавливают из отрезанного куска трубы, к которому приваривают тонкий буртик. Чтобы дверца закрывалась герметично, по ее периметру укладывается асбестовый шнур.
  1. Дымоотводящую трубу сечением 10,8 см и стенками с толщиной в 0,4 см приваривают с противоположной стороны корпуса, в 7-10 см от верха.

Изготавливаем крышку:

  1. Берем кусок металла толщиной 0,5 см и вырезаем из него круг диаметром 22,8 см.
  2. По краю круга привариваем буртик из 3 миллиметрового металла высотой 4 см.
  3. В центре крышки проделываем отверстие сечением 8,9 см, а сбоку прорезаем отверстие диаметром 1,8 см. Второе отверстие необходимо для получения дополнительного смотрового окошка. Для него необходима крышка, которая является еще и предохранительным клапаном.

Теперь, для печи на отработке с наддувом необходимо сделать трубу для транспортировки воздуха и топлива:

  1. Потребуется труба сечением 8,9 см, толщиной стенок 0,3 см и длиной 76 см.
  2. Просверливаем 9 отверстий по окружности, при этом от края нужно отступить 5 см, а их диаметр должен составлять 0,5 см.
  3. Отступив вверх 5 см, проделываем еще два ряда, по 8 штук, отверстий сечением 0,42 мм.
  4. Еще через 5 см высверливают 9 отверстий в четвертом ряду сечением 0,3 см.
  5. С той же стороны по краю делают 9 прорезей толщиной 0,16 см и высотой 3 см. Для этого можно воспользоваться болгаркой.
  6. С противоположного торца трубы, отступив от края 0,5-0,7 см, делаем отверстие сечением 1 см.
  7. В подготовленное отверстие заводим трубу подачи топлива. Толщина ее стены должна составлять 0,1 см, а сечение должно быть 1 см. Она должна быть в один уровень с трубой для подачи воздуха. Ее изгиб и длина определяются расположением емкости для топлива.
  8. Труба для подачи воздуха и топлива приваривается к крышке. Ее нужно выставить таким образом, чтобы от нее до основания корпуса оставалось 12 см.

Пришло время для печки на отработке с наддувом сделать чашу для топлива:

  1. Сначала берем трубу сечением 13,3 см и толщиной стенок 0,4 см, отрезаем кусок длиной 3 см.
  2. Теперь из 2 миллиметровой листовой стали вырезаем круг диаметром 21,9 см.
  3. Приварив ее к куску трубы, получим чашу, в которую будем подавать топливо.

Начинаем собирать гаражную печь на отработке:

  1. Отступаем от дна корпуса 7 см и монтируем внутри него чашу.
  2. Монтируем крышку вместе с приспособлением для подачи топлива.
  3. Устанавливаем дымоход на дымовой патрубок. Дымоход должен быть расположен строго по вертикали, даже незначительные уклоны запрещены. Часть трубы, которая остается в помещении, можно не изолировать, а ту часть, которая выходят на улицу, лучше утеплить.

После того как установлена масляная форсунка для печки и маслоблок, переходят к испытаниям. Сперва в чашу закладывают некоторое количество бумаги, добавляют горючую жидкость и поджигают. К подаче масла переходят после того, как бумага практически догорит.

С учетом расхода топлива 1-1,5 литра в час, можно будет отопить до 150 квадратных метров помещения.

Дно камеры топливника и горелка

Затем я сделал дно для верхнего отсека печки. Для этого использовал лист стали 4-миллиметровой толщины.


Из стали дно вырезал


Примеряю дно. Все вырезано аккуратно и соединяется почти без зазоров


Донце на месте

Горелку решил делать 20-сантиметровой – этого хватит.


Это будет горелка


Сверлю отверстия


Подшлифовал

По окружности сделал множество отверстий, чтобы воздух мог спокойно попадать к топливу. Когда все отверстия были готовы, я отшлифовал внутреннюю часть горелки. Вы тоже обязательно сделайте это, т.к. на торчках и прочих дефектах начнет активно собираться сажа.

Сначала я вварил горелку в днище верхней камеры, а затем установил их на положенное место. На такую полку печки можно спокойно укладывать древесину. Актуально для случаев, когда нет возможности пополнить запасы отработки.


Сначала я вварил горелку в днище верхней камеры


Установил горелку

Положительные и отрицательные качества различных видов печей на отработке

Независимо от типа печки, все они имеют как положительные, так и отрицательные качества. Рассмотрим их подробнее.

К достоинствам таких устройств относят:

  • неплохой обогрев закрытых пространств, к которым можно отнести гаражи, теплицы, бытовые постройки;
  • энергонезависимость (в случае монтажа печи без наддува);
  • простая эксплуатация;
  • небольшие габариты, позволяющие транспортировку агрегата;
  • дешевизна топлива;
  • возможность приготовления пищи;
  • отсутствие открытого пламени.

Примус капельного типа на отработке – удобная вещь в гараже

Однако у таких печурок присутствует и масса недостатков:

  • необходимость фильтрации отработанного масла;
  • дымоход, который требует частой чистки, должен быть не менее 4 м;
  • раскалённые поверхности весьма опасны;
  • специфический запах отработанного масла;
  • невозможность погасить пламя, вплоть до полного выгорания топлива;
  • пожароопасность при неправильной эксплуатации;
  • ощутимый гул в процессе работы.

Если в процессе сравнения достоинств и недостатков первая категория более существенна, то такой агрегат точно подходит домашнему мастеру.

Главная опасность использования таких устройств − воспламенение

Характеристики печей

Печь на отработанном масле хороша тем, что может работать на самом низкокачественном и дешевом топливе. В этом плане повезло тем, кто работает мастером по ремонту автомобилей в собственном гараже – занимаясь плановой заменой машинного масла, можно добывать отработку практически в неограниченных количествах. Масляная печь и сама собой отличается своей дешевизной, ведь ее можно собрать из остатков старого железа.

Отработанное масло – это очень дешевый вид топлива, а для автомастерских и совсем бесплатный.

Масляная печка на отработке сжигает топливо максимально безопасным способом. Если поджечь отработанное масло, налитое в какую-нибудь емкость, оно будет чадить и коптить, рождая адские ароматы и заполняя обогреваемые помещения едким и далеко не безопасным дымом. Да и тепла от такого горения будет образовываться очень мало. Печь на отработанном масле, обладая продуманной конструкцией, сжигает топливо так, что оно не образует копоти.

В зависимости от конструкции печи и ее размеров, она может обогревать площадь до 500 кв. м. и даже больше. Расход масла мизерный – он составляет от 0,5 до 5 л/час, в зависимости от мощности агрегата. Температура горения достигает +400-500 градусов. Средняя высота дымохода – от 4 до 5 метров. Печки могут работать как на чистом, так и на загрязненном топливе. Полученное тепло может использоваться в самых разных целях:

  • Для прямого обогрева помещений за счет образуемого тепла;
  • Для приготовления пищи (подходят лишь некоторые модели);
  • Для работы в составе систем водяного отопления.

Таким образом, печь на отработке – это довольно универсальный отопитель, обладающий простым устройством, высокой эффективностью и дешевизной.

Как работает котел на отработке

Отопление частного дома котлом на отработанном масле, организовывается благодаря нескольким важным элементам системы топливоподачи, фильтрации и теплообмена. В конструкции присутствуют следующие узлы:

  • Маслонасос – соединен с камерой предварительного разогрева и фильтром, улавливающим твердые частицы. Функция насоса, оптимизация подачи количества отработки на горелочное устройство.
  • Камера предварительного нагрева – чтобы снизить процент недожига, отработанное масло предварительно подогревают до температуры, оптимальной для возгорания.
  • Турбины – топливо распыляется в камере сгорания в виде мелкодисперсионной пыли, одновременно, поддерживается стабильный факел пламени. Для работы, требуется одновременная работа двух турбин, вентилятора на горение и компрессора.
  • Контроллер – сердце домашних котлов на отработке масла. Обеспечивает синхронную работу всех важных узлов отопительного оборудования. Современные станции, подключаются к блоку удаленного управления и оповещения, имеют многоуровневую систему защиты, предотвращающую возникновение аварийных ситуаций.
  • Теплообменник – зависит от типа котла:
    1. Конвекционные модели – воздухонагреватели, вообще не имеют в своем устройстве теплообменника.
    2. Бытовые котлы для дома, снабжены одним или двумя контурами, подключаемыми к системе отопления и ГВС.

Для эксплуатации в бытовых условиях, нецелесообразно и опасно устанавливать самодельные отопители. Допускается подключение котлов, исключительно заводской сборки, зарегистрированных Ростехнадзором.

Жидкотопливный отопительный котел для частного дома или дачи, на отработанном масле, экономически выгоден по нескольким причинам:

  1. Доступность топлива.
  2. Небольшая стоимость отработки.

Средний расчет необходимого количества масла, высчитывают следующим способом:

  1. Узнают максимальную производительность котла, информация есть в технической документации.
  2. Делят ее на 10.
  3. Полученный результат умножают на 1000 50%.

Принцип котлов, действующих на переработанном топливе во всех случаях одинаков. Он заключается в испарении масла и сжигании пара от него.

Принцип испарения масла

https://youtube.com/watch?v=mRoodjKB34o

Но есть небольшие нюансы в такой технологии. Все отработанные масла содержат множество тяжелых металлов, присадок и других элементов. Задача заключается соорудить такой агрегат, который позволит аккумулировать тепло внутри, а не выводить сразу все эти элементы в дымовую трубу. Полное окисление всех элементов происходит только при условии достижения внутри котла максимальной температуры – 6000С.

Температурный показатель в данном случае — очень важный момент. Если не вдаваться в долгие объяснения химических процессов, то можно сказать кратко: безвредное сгорание и испарение топлива может происходить только при температуре в 600 градусов. Отклонение в одну или другую сторону на 200 градусов спровоцирует выделение очень вредных токсичных веществ.

Котел на отработке с водяным контуром

В нижний бак заливается отработанное масло. Верхний слой масла в испарительной камере нагревается, в результате чего образуется пар. Поднимаясь, он выходит в перфорированную трубу и соединяется с воздухом, достигает верхнего бака и сгорает. А уже сами продукты сгорания выводятся по трубе через дымоход.

Таким образом, происходит обогрев помещения, но при этом не выделяется токсичных отходов, вредных для здоровья человека. Этот факт сразу же отвечает на главный вопрос, который интересует многих перед строительством такого агрегата: «Насколько вреден котел на отработке?».

Схема котла на отработанном масле

Следует четко понимать принцип работы и технологию испарения масла в таком агрегате. Здесь сгорает не само масло, а его пары. За счет того, что отработанное топливо еще до начала горения разогревается и начинает испаряться, появляется возможность разложить такое горящее топливо на более легкие элементы.

Где применяются подобные отопительные агрегаты?

  • в производственных помещениях;
  • в помещениях для содержания животных;
  • в автомастерских, на СТО;
  • в теплицах;
  • в складских помещениях и гаражах.

В качестве топлива для такого котла можно использовать практически любое масло, в том числе амортизационное.

Как сделать печку на отработке своими руками: некоторые советы и пошаговая инструкция

Как уже говорилось, изготовление подобного агрегата сложным назвать нельзя, однако, в любой, даже самой простой работе есть свои нюансы. Сейчас попробуем разобрать изготовление простейшей печки капельного типа из газового баллона. Для этого понадобится:

  • непосредственно сам газовый баллон;
  • труба диаметром 100 мм (2 м);
  • уголок 5×5 см (около 1 м);
  • стальной лист, толщиной 4 мм (около 50 см2);
  • автомобильный тормозной диск;
  • шланг из маслостойкой резины и хомуты под него.

Приготовив все необходимые детали, можно приступать к изготовлению.

Изготовление печки на отработке капельного типа своими руками: пошаговая инструкция

Для удобства читателя оформим пошаговую инструкцию в табличной форме.

Иллюстрация
Выполняемое действие

Первым делом нужно в дне баллона высверлить отверстие для выхода остатков газа. Чтобы предотвратить искры, сверло необходимо смачивать маслом. Обороты дрели должны быть минимально возможными.

Теперь при помощи болгарки можно вырезать отверстия по заранее подготовленному чертежу (некоторые из них будут представлены ниже).

Из листовой стали вырезаем донце с отверстием. Вырезанную среднюю часть выбрасывать не стоит – она нам пригодится позднее.

Примерно так будет располагаться донце в нашей печке. Примеряем его и вытаскиваем снова – с ним ещё предстоит некоторая работа.

Следующий шаг – подготовка трубы. Высверливаем в ней отверстия для подачи воздуха. Это необходимо для нормальной работы агрегата.

Вот таким образом сваривается готовое донце с перфорированной трубой. Сварочные швы должны быть качественными. Если у домашнего мастера нет опыта работы со сварочным аппаратом, лучше обратиться за помощью к профессионалам.

А вот теперь пригодится вырезанная из донца середина. Её следует приварить к тормозному диску от автомобиля.

В итоге получится вот что. Теперь, прорезав небольшое отверстие и приварив кусок трубы, получим полноценную муфту.

Можно начинать сборку

Обратите внимание на патрубок справа. Именно по нему в печку будет поступать отработанное масло.

Снаружи монтируем кран и присоединяем к нему шланг из маслостойкой резины.

Сверху газового баллона ввариваем остаток трубы – это и будет отвод дымохода.

Остаётся лишь вывести трубу дымохода наружу из помещения.

Поднять дымоход на необходимую высоту

Обычно она составляет 4 м. Этого достаточно для обеспечения нормальной естественной тяги.

Печка на отработке своими руками: чертежи, видеоинструкции и некоторые хитрости

Разобравшись в общих чертах, каков алгоритм выполнения работ, перейдём к чертежам и видеоинструкциям. Начнём с той же печи из газового баллона.

Печь на отработке из газового баллона: чертежи для изготовления

Рассмотрим чертежи печи на отработке своими руками.

Ниже можно ознакомиться с видеоинструкцией изготовления подобного агрегата.

Важно! Главное здесь − соблюдать пропорции. Но и это не гарантирует стабильную работу агрегата

В случае изготовления домашним мастером неудачного устройства стоит попробовать изменить диаметр труб на больший.

Видео и чертежи печи на отработанном масле с водяным контуром

Обогреватели с водяным контуром немного сложнее в изготовлении, однако, и эта работа под силу домашнему мастеру. Предлагаем ознакомиться с чертежами подобных агрегатов.

Видео, представленное ниже, поможет более полно понять алгоритм работ.

Котёл на отработке своими руками: чертежи и видеоинструкция изготовления

Естественно, что водяной контур подразумевает наличие котла. Именно о нём и пойдёт сейчас речь. Ниже представлены чертежи этой конструкции.

Ну и, конечно, видеоурок по изготовлению котла.

Как можно убедиться, чертежи горелок на отработке своими руками несложны, а значит, при наличии времени вполне можно попробовать собрать такой агрегат. Тем более, что затрат средств он практически не потребует.

Пошаговая инструкция изготовления печи на отработке

Размеры можно выбрать самостоятельно с учетом подходящей схемы.

Работы выполняются по следующей инструкции:

  1. Берется труба, диаметр которой составляет двести десять миллиметров, стенки имеют толщину десять миллиметров, значение высоты – семьсот восемьдесят миллиметров;
  2. Дно вырезается из стального листа толщиной пять миллиметров. Его размер соответствует двести девятнадцати миллиметрам. Приваривается;
  3. В качестве ножек можно применить болты, которые тоже привариваются;
  4. От донной части откладывается семьдесят миллиметров. На этом уровне выполняется смотровой проем, через который отслеживается процесс горения. Размеры выбираются произвольно, а для дверцы подойдет кусок трубы на тонком приваренном буртике. Чтобы обеспечить герметичность, применяют шнур из асбеста;
  5. Для обеспечения дымоотвода приваривается труба. От верха с противоположной стороны отступают от семи до десяти сантиметров. Толщина стенок соответствует четырем миллиметрам, а диаметр ста восьми миллиметрам;
  6. Вырезают круг диаметром двести двадцать восемь миллиметров;
  7. Бортик приваривается по краю. Его размеры сорок на три миллиметра;
  8. Делается два отверстия. По центру – восемьдесят девять, а сбоку – восемнадцать миллиметров, с крышкой в виде клапана;
  9. Труба для подачи воздуха выполняется по высоте семьсот шестьдесят миллиметров, по толщине три, а диаметр соответствует восьмидесяти девяти;
  10. Девять отверстий сверлятся по окружности;
  11. Два ряда по восемь отверстий надо просверлить более высоко;
  12. Четвертый ряд выполняется через пять сантиметров из девяти отверстий;
  13. Болгаркой нарезают девять прорезей с этой же стороны;
  14. На другом конце предстоит вырезать отверстие, в которое вставляется топливная труба на том же уровне, что и воздушная труба. Привариваются.

Топливная чаша изготавливается привариванием к куску трубы стального круга.

Чашу монтируют на расстоянии от дна, которое составляет семьдесят сантиметров, затем проводится установка крышки наряду с печкой, как для подачи топлива, так и воздуха. На патрубок устанавливается дымоходная часть с утеплением в части уличного отрезка. Наклонов быть не должно. Направление строго по вертикали.

При желании можно несколько усовершенствовать подобную печь, воспользовавшись для этого описанием и схемами наряду с наглядным видеоматериалом.

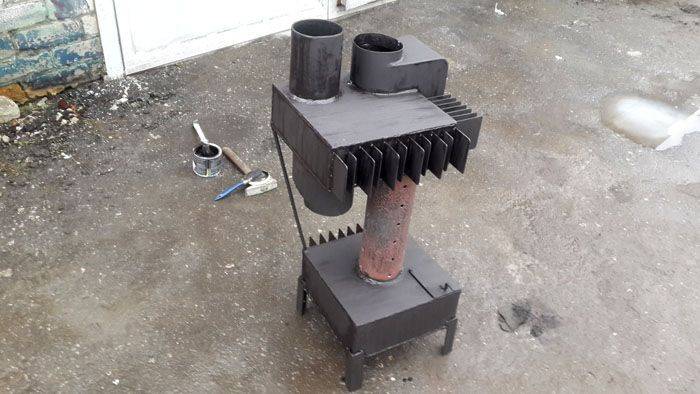

План (две камеры)

Схема печи представляет собой две камеры, соединенные между собой отрезком трубы большого диаметра с высверленными отверстиями.

Нижняя половина будет представлять собой емкость для отработанного масла, которое будет использовано в качестве топлива. Одновременно она будет и камерой сгорания, и испарителем. Приблизительный чертеж такой установки предложен ниже:

Нижняя часть

Двухкамерные печи на отработанном масле должны обязательно иметь ножки. Воздушный зазор между полом и дном печки послужит дополнительным фактором, улучшающим обогрев помещения.

В нижнем корпусе должно быть сделано отверстие, прикрытое заслонкой – для регулировки режима работы и подачи топлива в камеру.

Корпус

В верхнюю крышку нижнего корпуса вваривается труба с отверстиями. Эта труба станет дожигающей камерой, в которой будут сгорать пары кипящего масла. Такая схема конструкции может обеспечить практически полное сгорание топлива.

К верхней части отопительной системы приваривается нагреваемый цилиндрический корпус. Внутри него должна быть перегородка для задержки теплых продуктов сгорания.

Дымоход

Труба дымохода приваривается к верхней поверхности нагревательного модуля. Диаметр такой трубы должен быть более 100 мм, длина — 3-4 м. Дымоход размещается вертикально или под углом.

Чертеж дымохода показывает, что эта часть отопительной системы должна быть разборной – так будет легче его чистить от грязи и копоти.

Для непрерывной работы масляной системы отопления нужно обеспечить бесперебойную подачу топлива в корпус печи. Для этого можно приварить дополнительную емкость чуть повыше камеры-испарителя, которая будет соединена с ней отдельной металлической трубой.

Подведём итоги

Прочитав сегодняшнюю статью, кто-то скажет, что проще купить печку на отработанном масле заводского производства. Однако стоимость таких агрегатов не каждому по карману. Изготовление же своими руками затрат практически не требует, что является огромным плюсом. Конечно, придётся идти методом проб и ошибок, но в итоге такая печь будет не только прогревать воздух в помещении. Также тепло будет и на душе от осознания того, что все работы были выполнены самостоятельно.

Надеемся, что изложенная сегодня информация была полезна нашему уважаемому читателю. Если у вас остались вопросы, мы будем рады на них ответить в обсуждениях ниже. Также будем благодарны, если вы поделитесь своим опытом – это поможет начинающим домашним мастерам. А напоследок предлагаем посмотреть короткий, но весьма информативный видеоролик по теме, который поможет научиться правильно разжигать подобные агрегаты.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
