Печь шведка своими руками - два интересных варианта с порядовками

Нюансы строительства

Пропорции и размеры камер «шведки» тщательно выверены, поэтому вносить изменения в схему кладки могут лишь опытные мастера – печники. При возведении печи нужно учесть следующие моменты:

Сооружение массивное – необходим надежный фундамент, не связанный с основанием дома.
Поскольку отработанные газы движутся в шахты через нижнее отверстие, печка интенсивно прогревает пол. Чтобы избежать бесполезного расхода тепла, под основание закладывается жаростойкая теплоизоляция – 3—5 слоев базальтового картона.
Тело шведского отопителя испытывает высокие температурные напряжения. Поэтому топливник изнутри выкладывается шамотным (огнеупорным) камнем, а для строительства используется качественный песчано-глиняный раствор с добавлением мертеля.
Встраивать вместо духовки котел водяного отопления недопустимо, если подобная реконструкция не предусмотрена проектом. Интенсивный теплосъем существенно уменьшит температуру газов, снизится тяга и эффективность обогрева от грубы. Газоходы станут забиваться сажей.

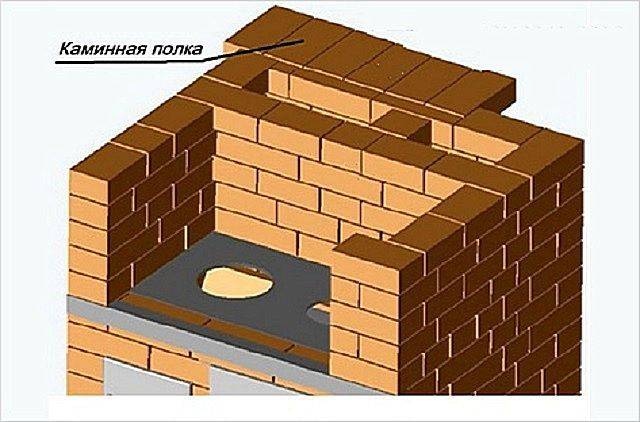

«Шведку» можно дополнить камином – построить его со стороны отопительного щитка, организовав отдельные дымоходы. Вариант второй: каминная топка со своим газоходом выводится в общую трубу, но топится при неработающей печке.

Устройство железобетонного основания под печку — схема в разрезе

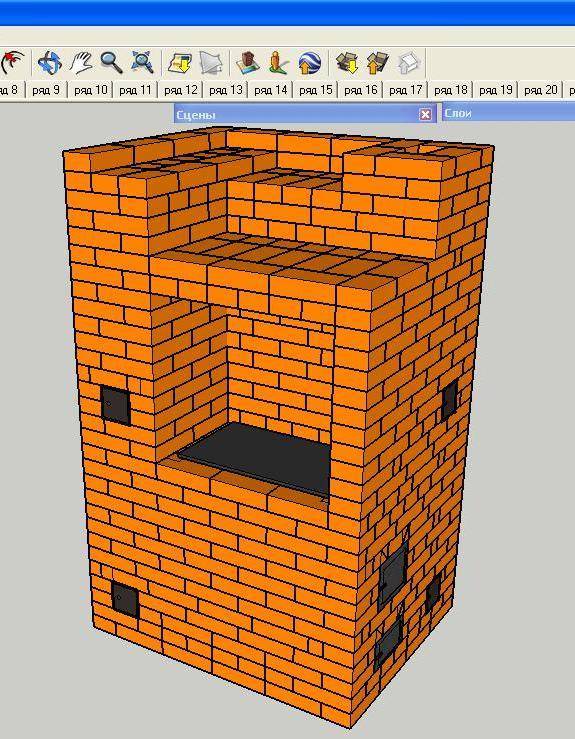

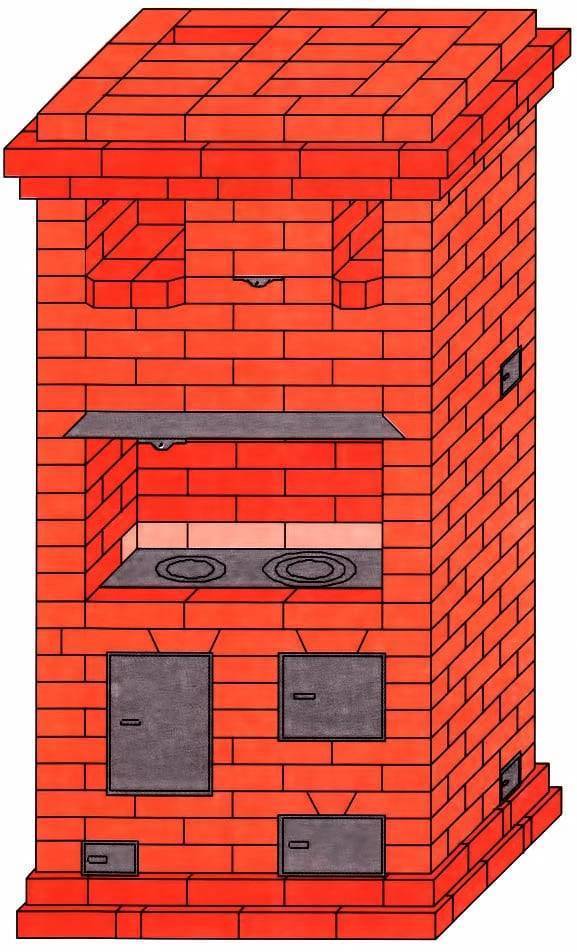

Выкладываем классическую «шведку»

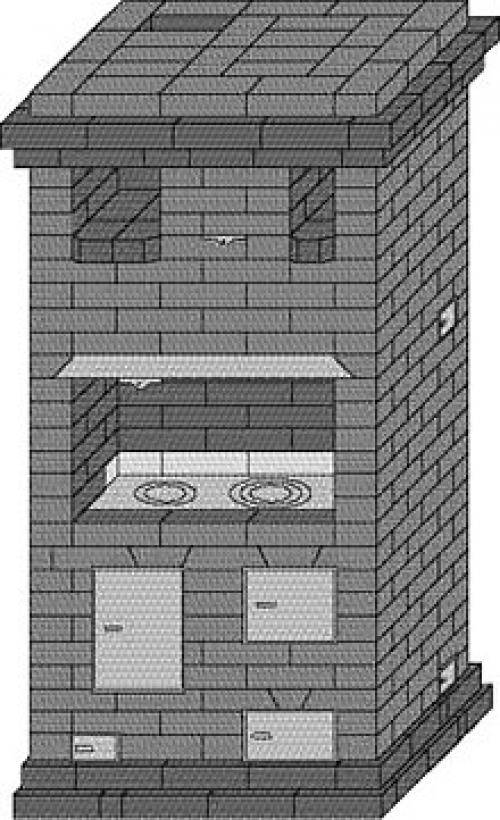

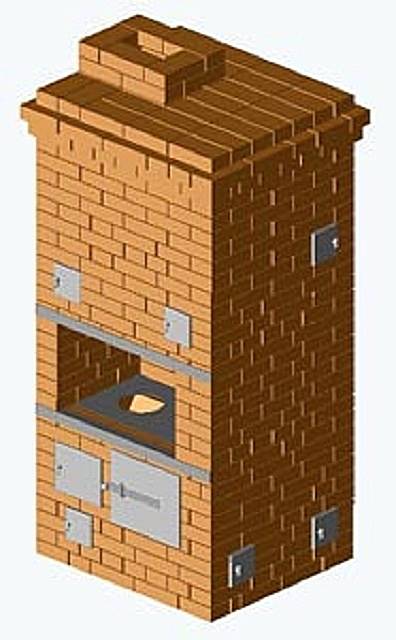

Размеры данной печи составляют 102 х 88.5 см в плане, высота – 2.03 м, обогревательная мощность – 3.2 кВт. Соответственно, площадь отопления – до 40 м² дачного дома, утепленного согласно климату в районе проживания.

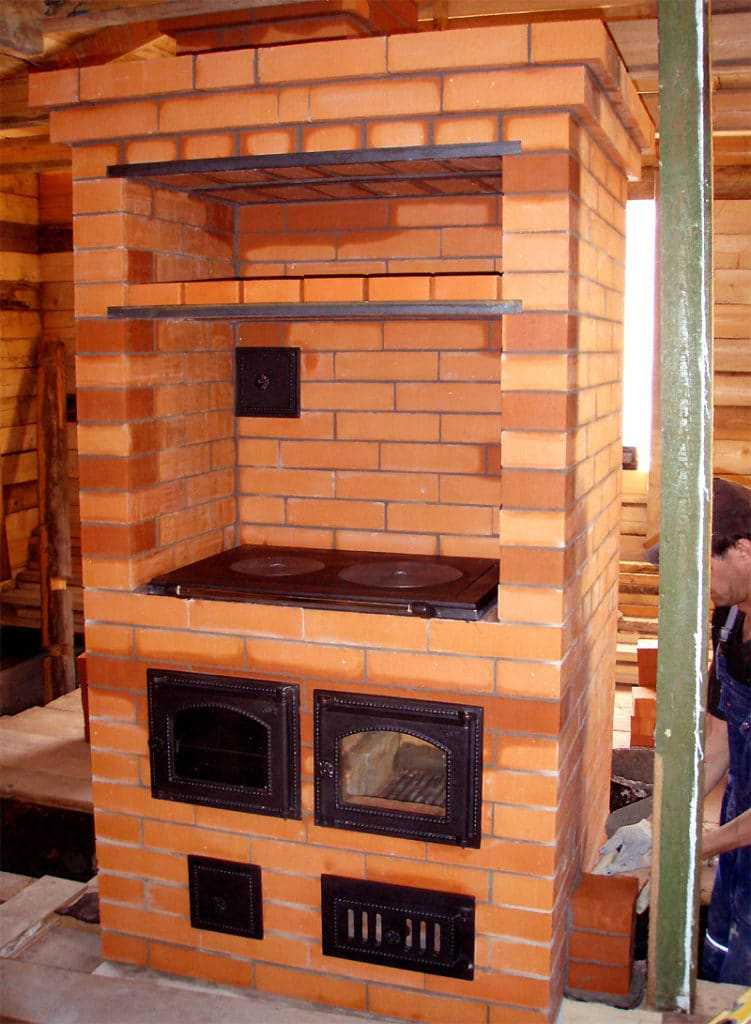

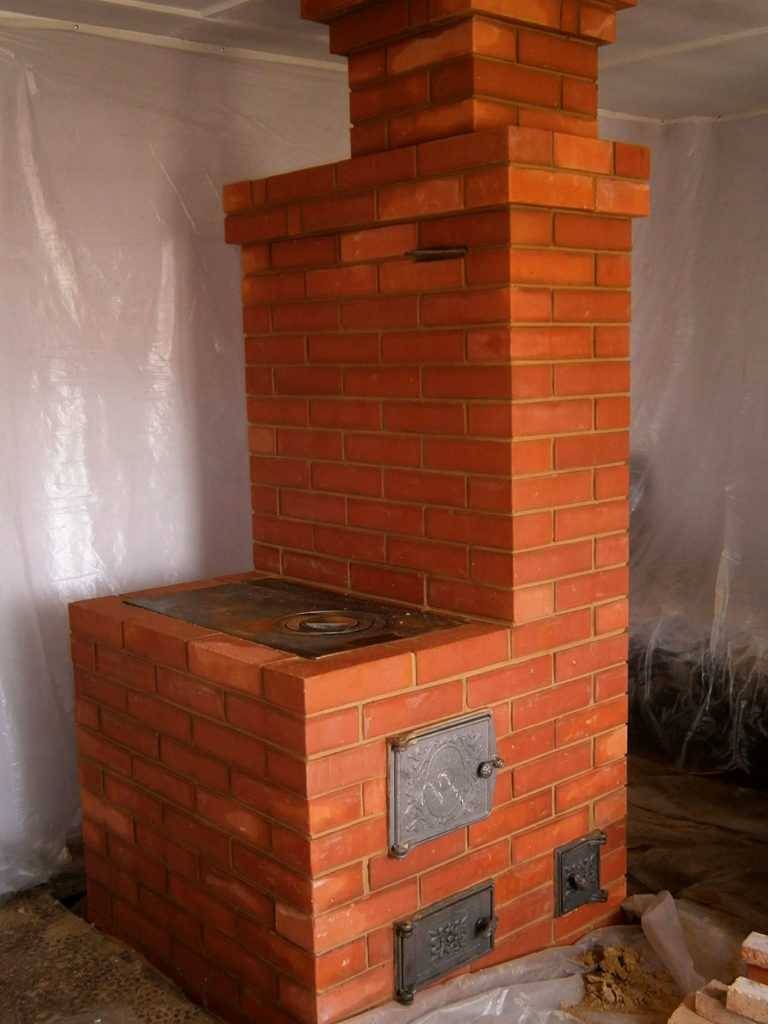

Духовку отопителя можно использовать для выпечки и обогрева кухни

Чтобы самостоятельно сложить традиционную «шведку», закупите такие материалы:

кирпич полнотелый керамический стандартных размеров 250 х 120 х 65 мм – 553 шт.;
кирпич шамотный ША-8, рабочая температура – до 1300 °С, размер 230 х 114 х 65 мм – 33 шт.;
колосниковая решетка 30 х 20 см;
духовка 45 х 25 х 29 см;
дверцы: топочная 21 х 25 см, поддувала 14 х 25 см, ревизионная 14 х 14 см (3 шт.);
панель варочная 2 конфорки из чугуна 410 х 710 мм;
задвижки: дымовая 25 х 13 см, вытяжная 13 х 13 см;
уголок стальной равнополочный 45 х 45 мм общая длина 6.5 м;
полоса стальная сечением 50 х 5 мм длиной 2 м;
лист металлический толщиной 2 мм – 1 м².

Стенки, контактирующие с пламенем и раскаленными газами, выкладываются огнеуопором По противопожарным требованиям со стороны топливника на полы укладывается лист кровельной стали 70 х 50 см. Стройматериалы на дымоход и фундамент в списке не учтены.

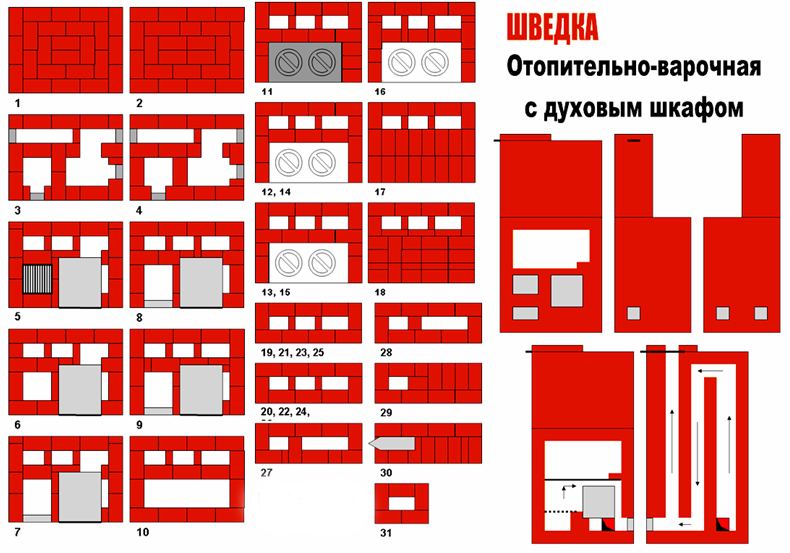

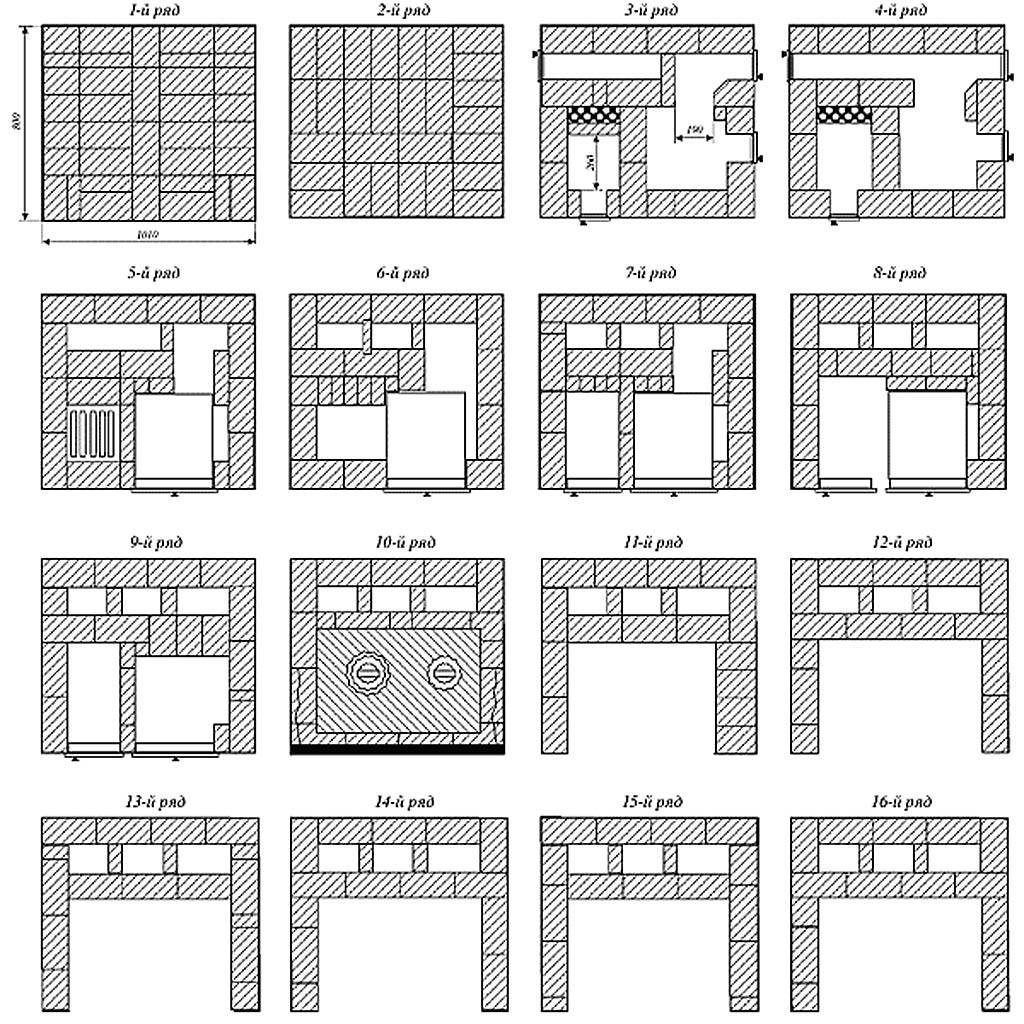

По готовности печка — «шведка» выкладывается согласно представленным порядовкам:

Ряды 1, 2 – сплошные, на третьем закладываются очертания зольника, вторичной камеры для духовки и вертикальных шахт. Крепим 3 прочистные дверцы и одну поддувальную.
Четвертый ярус – продолжение кладки по чертежу, пятый перекрывает установленные дверцы. Начинаем формировать дно топливника из шамотных кирпичей и ставим колосники, предварительно сделав углубление в камнях болгаркой.
Ряд 6 – выкладываем стенки камеры сгорания, монтируем духовку и загрузочную дверку. Между топкой и отсеком духового шкафа делаем перегородку толщиной ¼ шамотного камня. 7-й горизонт строим по схеме, на восьмом перекрываем нижний газоход, девятый ярус накрывает дверцу основной камеры.
После десятого ряда устанавливается варочная панель и металлический уголок с лицевой стороны. На 11-м начинаются формироваться стенки ниши, горизонты 12—16 – продолжение. Затем укладываем опорные уголки и кирпичное перекрытие – ряд №17. Слева оставляем вытяжной проем над нишей размером в полкирпича.
На 18-м ярусе крепим второй торцевой уголок и начинаем класть стенки сушильной камеры (ряды 19—26). После 22 горизонта накрываем печурку листом 34 х 19 см, на 26 ряду ставим очередные уголки перекрытия, сверху располагаем металлическую пластину размером 905 х 800 мм.
Ярусы 27—29 – сплошные, оставляем один проем дымохода. Ряды 30—31 – формируем начало трубы с внутренним каналом 250 х 140 мм.

Дальнейшая кладка ведется на цементном растворе, с соблюдением правил пожарной безопасности. То есть, в деревянном потолке устраивается печная разделка толщиной полтора кирпича (38 см), на кровле – отступка 130 мм, как это сделано на схеме.

Порядок кладки шведской классической печи смотрите на видео:

Пошаговая инструкция: конструкция с лежанкой

Модель этой конструкции весьма громоздкая за счёт лежака, пристроенного сзади. Но это отличная идея замены кровати в дачном домике. Жильё в 30 квадратов прекрасно отопит печка размером в 1781х1280 миллиметров, где длина самого лежака составит 1781 миллиметр, а в ширину он будет 630 миллиметров.

Необходимые материалы (таблица)

Материал/элемент	Количество (штук)	Размер (миллиметров)
Красный кирпич М-200	900–920
Шамотный кирпич Ш-8	200–215
Дверца топки	1	210х250
Дверцы очистных каналов	3	70х130
Дверца поддувала	1	140х250
Задвижки дымохода	2	130х260
Колосник	1	250х400
Варочная панель	1	310х610
Стальная полоса	5м	50х5
Стальной уголок	80 см	60х60х5
Глина, песок
Мертель шамотный	160 кг
Духовой шкаф	1	450х360х300

Фундамент

Его рекомендуется делать ещё на этапе закладки фундамента самого дома, где будет расположена печка. Но не всегда печь планируется на этапе строительства дома, поэтому зачастую приходиться делать дыры в уже готовом полу. Но в любом случае фундамент печки и основа здания из бетона должны быть отделены между собой. Иначе, в случае неудачной усадки одной стороны, может перекоситься следом и другая, тем самым деформируя всю кладку.

Для возведения такого мощного агрегата нужен соответствующий фундамент, который будет уходить в глубину грунта почти на метр, а точнее на 70 сантиметров. Если грунт промерзает глубже, то и яму, соответственно, стоит рыть более глубокую. Об этой информации следует позаботиться заранее.

Если строительство печки происходит в уже готовом доме, а не на этапе строительства, то осуществлять разметку будущей шведки стоит прямо на полу с тем условием, что отверстие в нём должно быть больше размеров фундамента на 10–15 сантиметров во все стороны.

После того как разметка и дыра в полу сделаны, нужно разметить грунт и выкопать котлован. Дно засыпать смоченным водой песком. Его тоже утрамбовать. Толщина слоя утрамбованного песка должна быть 10–20 сантиметров. Конкретные данные зависят от глубины вырытого котлована. Затем идёт слой щебня в 15–15 сантиметров, тоже хорошо утрамбованный. Далее установите опалубку, закрепите на её стенках рубероид для гидроизоляции. Опалубка должна подниматься над слоем грунта на всю высоту фундамента, который либо на 1 слой кирпича не доходит до пола, либо на 8–10 сантиметров возвышается над ним.

Крупнофракционный щебень + цемент + песок = бетон для заливки котлована. В толщину этот слой должен быть примерно 15 сантиметров. Установите арматурную сетку и вдавите её в раствор бетона.

Следующий слой — более тонкий цементный раствор. Его заливают в высоту грунта, ровняют и оставляют застывать. На немного затвердевшую поверхность снова укладывают арматурную конструкцию и заливают бетоном в высоту всей опалубки. Разравнивают этот слой и оставляют до полного затвердения, примерно на месяц.

Когда всё готово, необходимо снять верхнюю часть опалубки и на фундамент настелить гидроизоляцию (2–3 слоя рубероида, которые предварительно нужно склеить в толщину).

Еще один вариант фундамента под печь

С фундаментом покончено. Теперь можно приступать непосредственно к кладке самой печи.

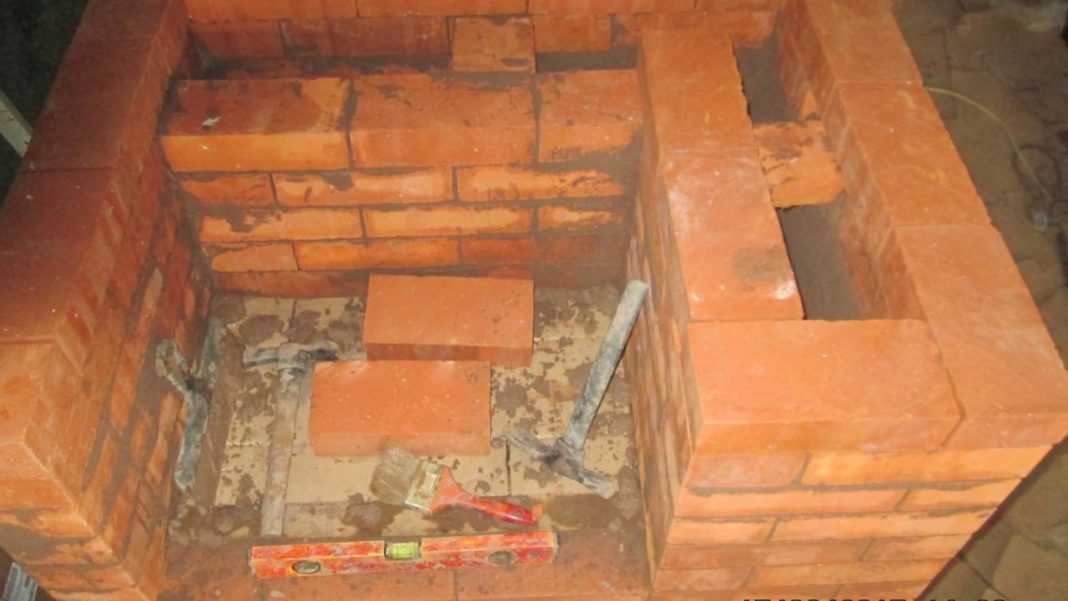

Кладка печи

Кладка осуществляется по схеме-порядовке.

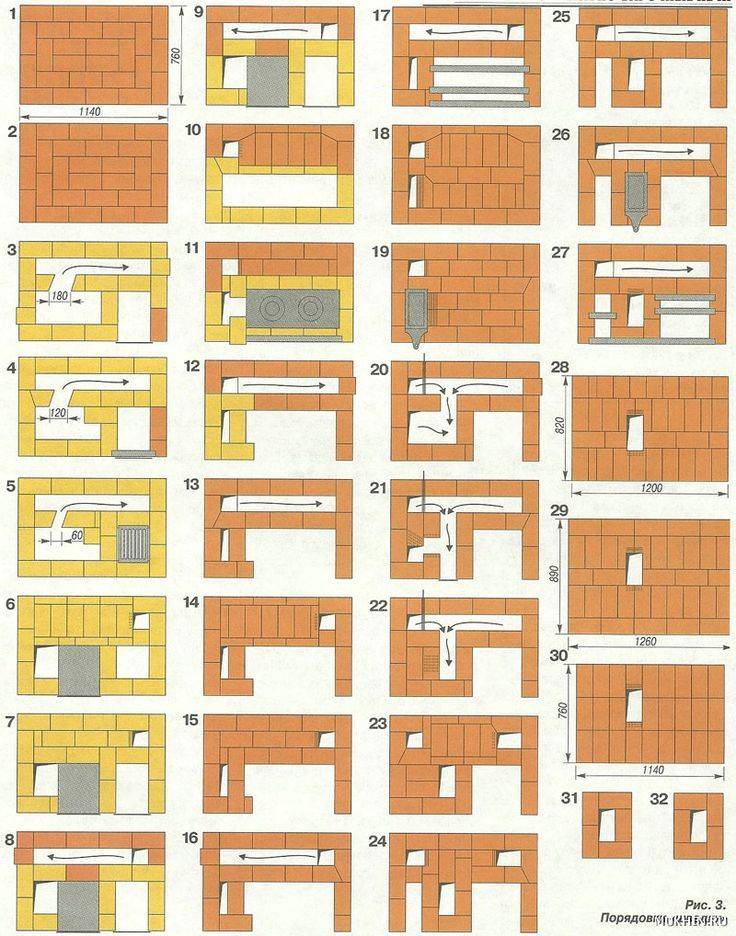

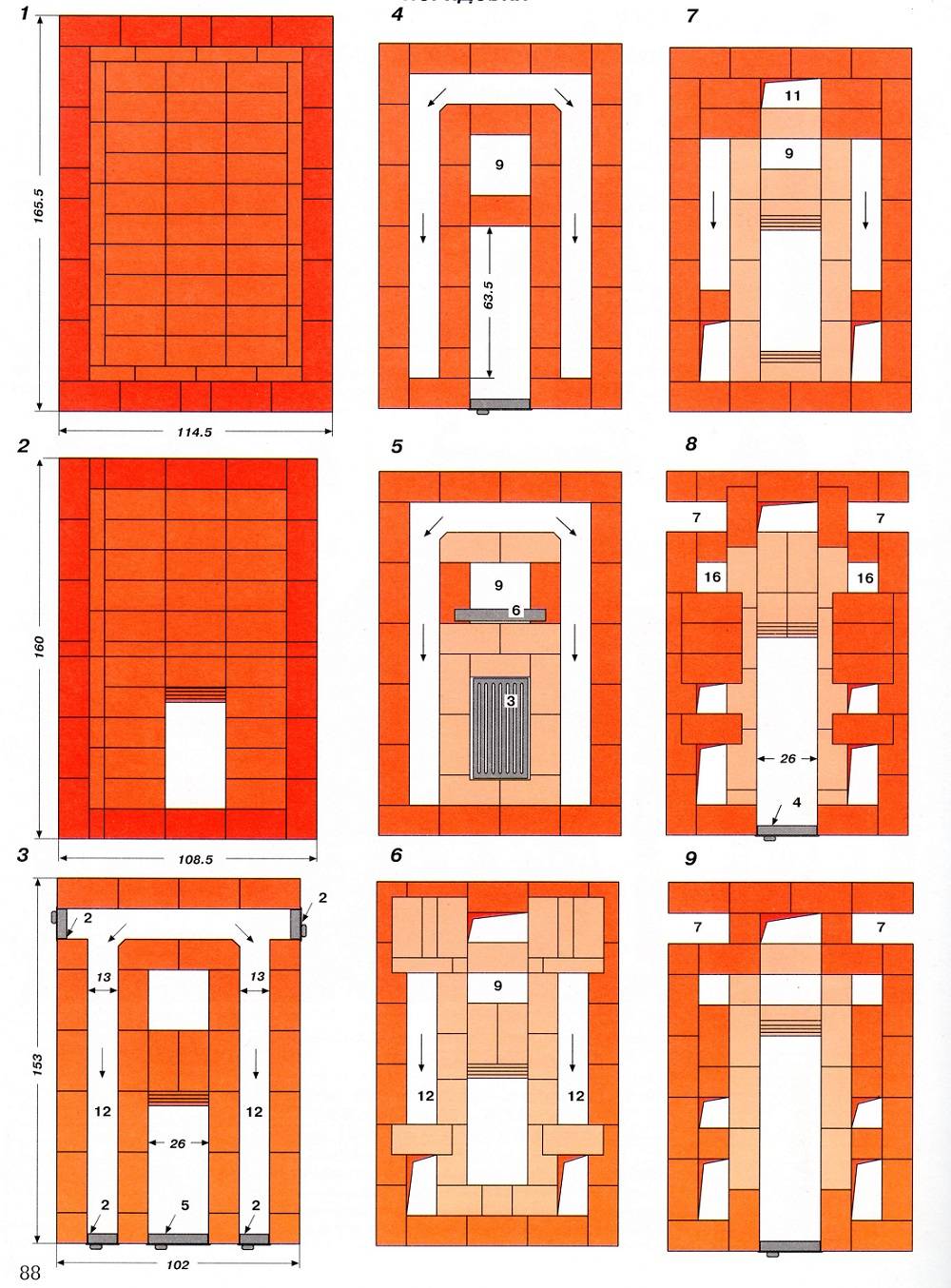

Схема-порядовка печи с лежанкой

Если следовать данной схеме, то работа будет происходить следующим образом:

Двумя первыми рядами задаётся направление кладки всей конструкции. Они кладутся всплошную.
На третьем ряду начинают формироваться газоотводные каналы, поддувальная камера и происходит установка дверцы.
Четвёртый ряд предусматривает установку дверц для камеры очистки и подготовку места под колосниковую решётку.
5-й ряд — установка дверей топки и кладка колосниковой решётки.
6-й ряд — монтируется духовка.
7-й ряд заканчивает кладку лежака и начинается укладка варочной поверхности печи.
8, 9 и 10-й ряды укладываются по схеме. В них возводятся стены топки, а также выстраивается камера вокруг духового шкафа.
11-й ряд предусматривает установку варочной панели. Под её края необходимо постелить куски асбеста, а переднюю её часть зафиксировать стальным углом.
12–16-й ряды — выстраиваются стенка, окружающие варочную поверхность.
На семнадцатом ряду нишу нужно перекрыть полосами из металла и укрепить уголком. На этом же этапе происходит установка первой дымоходной задвижки. Сначала рама задвижки монтируется на раствор, затем на неё — подвижная часть.
18–26-й ряды выкладываются строго по схеме.
Вторая дымоходная задвижка должна быть установлена на 27-ом ряду.
Последний этап — возведение трубы дымохода.

Основные параметры, чертежи, схемы и порядовки

Мы уже неоднократно акцентировали внимание на том, что отличная производительность и высокие эксплуатационные показатели шведских дровяных теплогенераторов во многом обусловлены точными расчётами их конструктивных параметров. Пришло время поделиться с вами размерами канонической шведки:

плита — 710х410 мм;
топочная камера: высота 280–330 мм, ширина 300–350 мм, глубина 400–500 мм;
духовка: высота 280–300 мм, ширина 330–380 мм, глубина 400–500 мм;
расстояние от передней поверхности духовки до края колосников составляет 190–250 мм (от ¾ до 1 кирпича).

Поскольку духовка находится в высокотемпературной зоне, к толщине её стенок предъявляются повышенные требования. Здесь не подойдёт тонкий металл, поскольку он прогорит в течение нескольких сезонов. Слишком толстый материал также брать не рекомендуется — массивная конструкция прогреваться будет намного хуже, что чревато не столько снижением теплоотдачи, сколько недожогом. В итоге печь отличается повышенным сажеобразованием и пониженным КПД. Лучшим материалом для духовки является конструкционная сталь толщиной 3–4 мм.

Для постройки шведской печи с духовкой и варочной плитой лучше всего воспользоваться порядовками и схемами, которые мы приводим ниже.

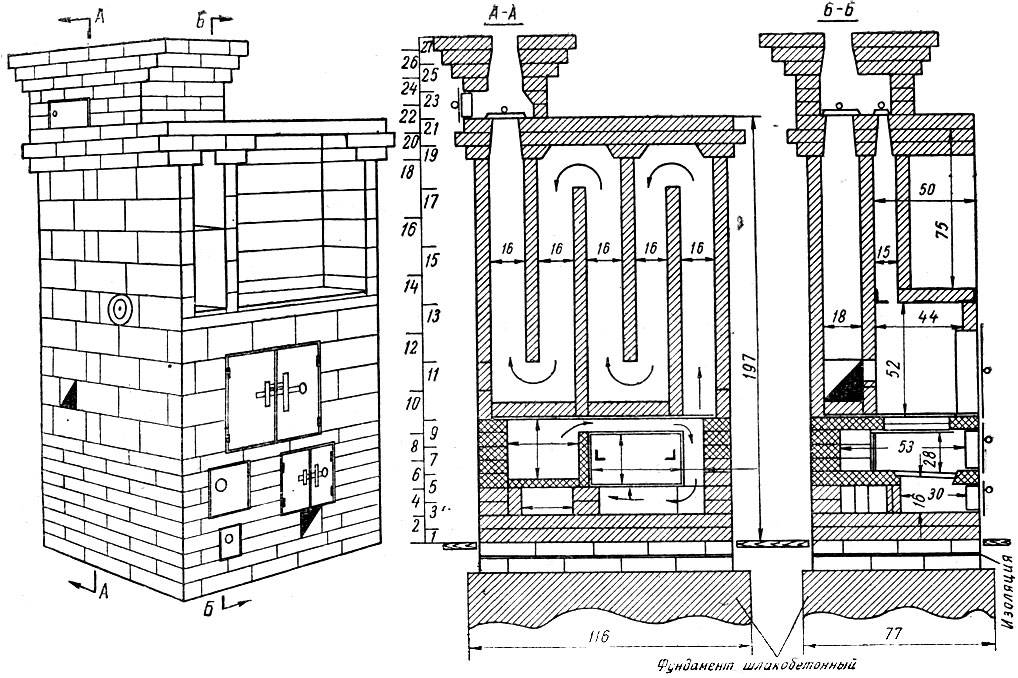

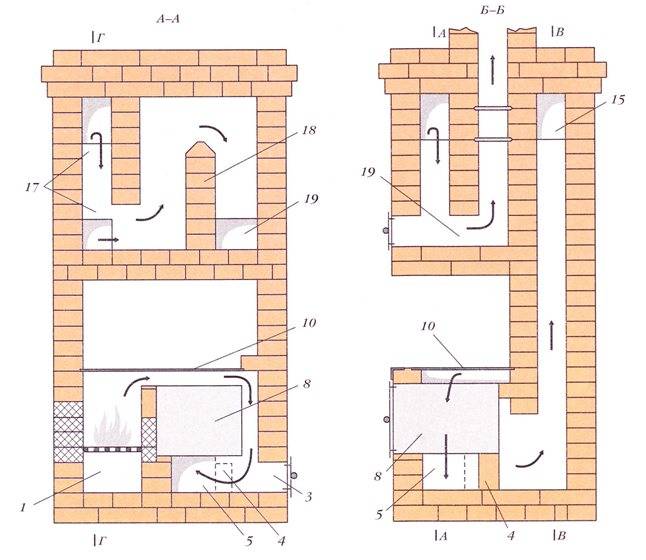

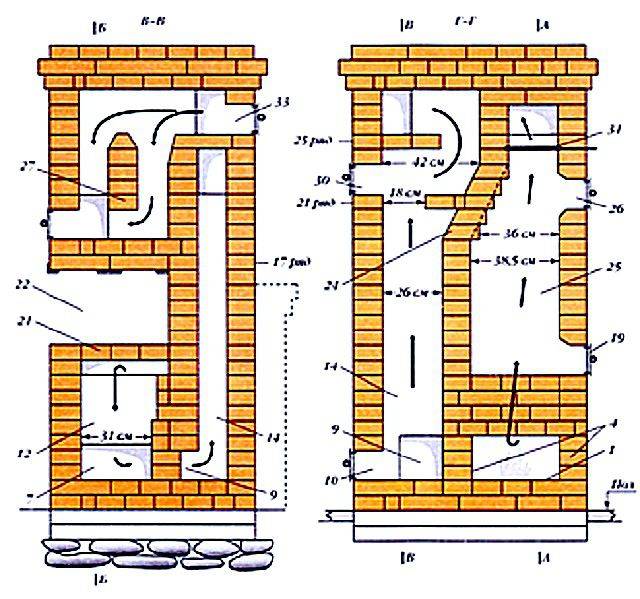

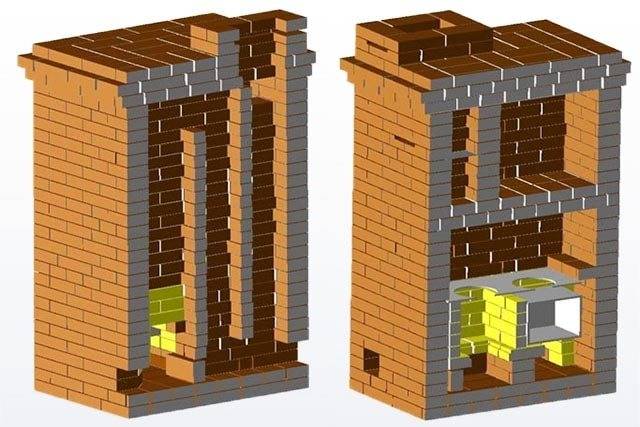

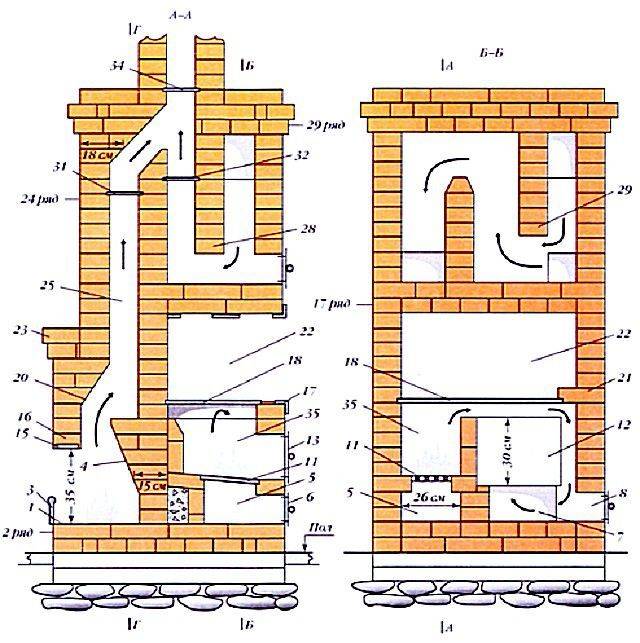

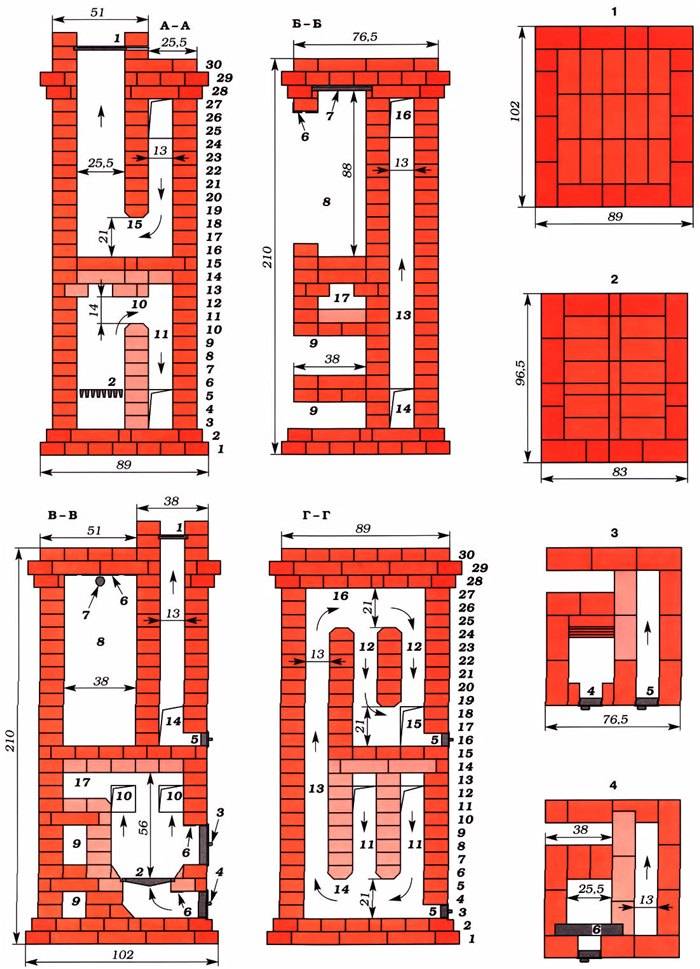

Чертёж внутренних каналов печи

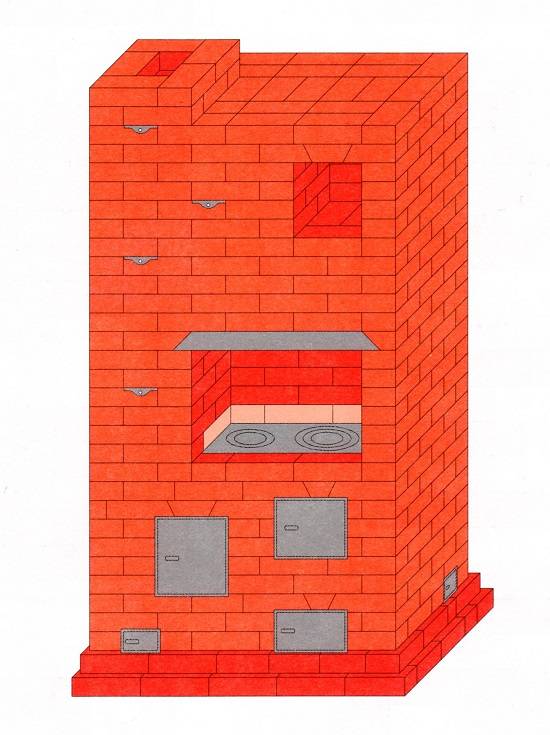

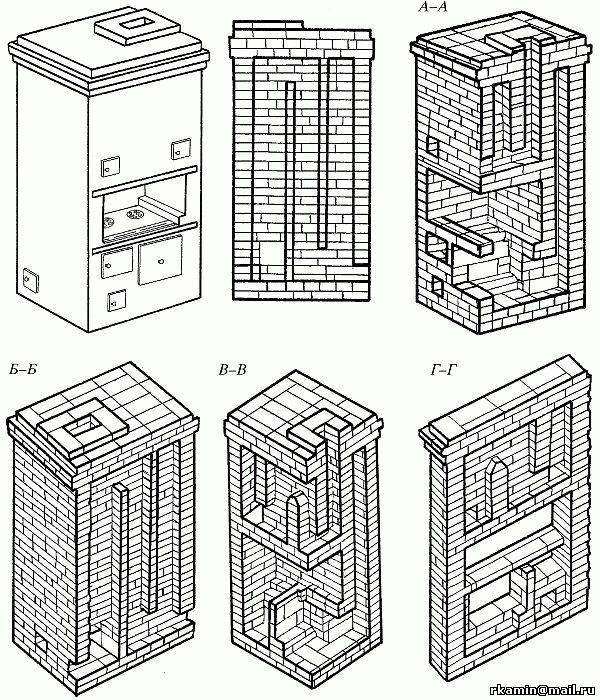

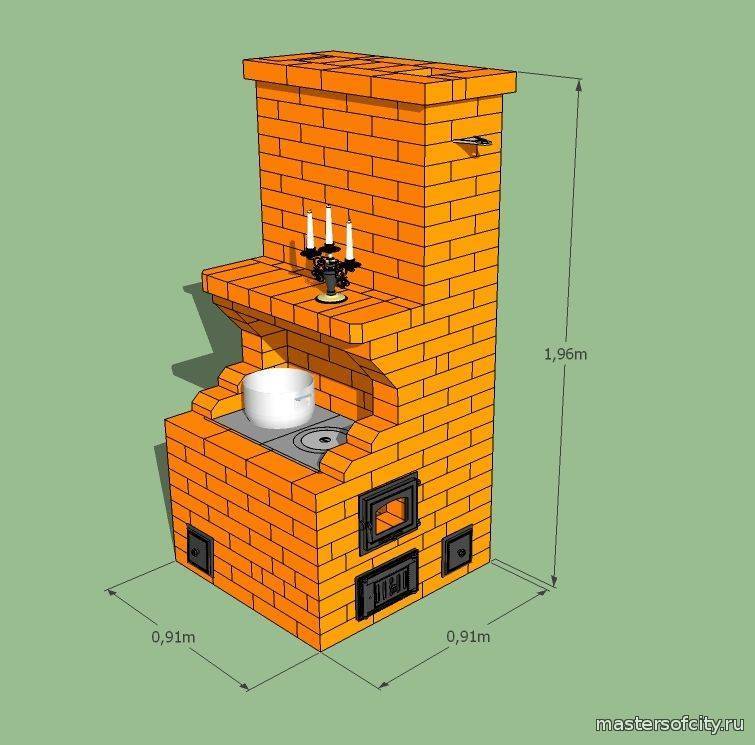

Размеры печи-шведки

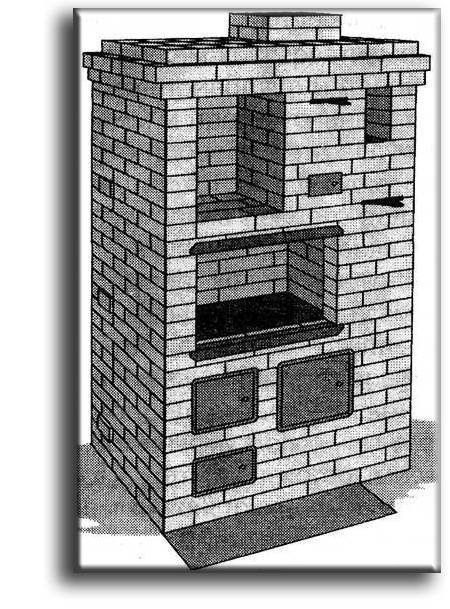

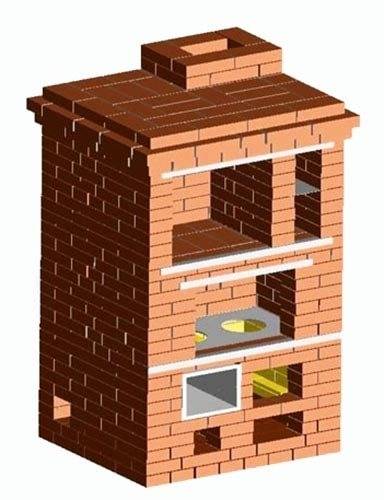

Размеры шведки

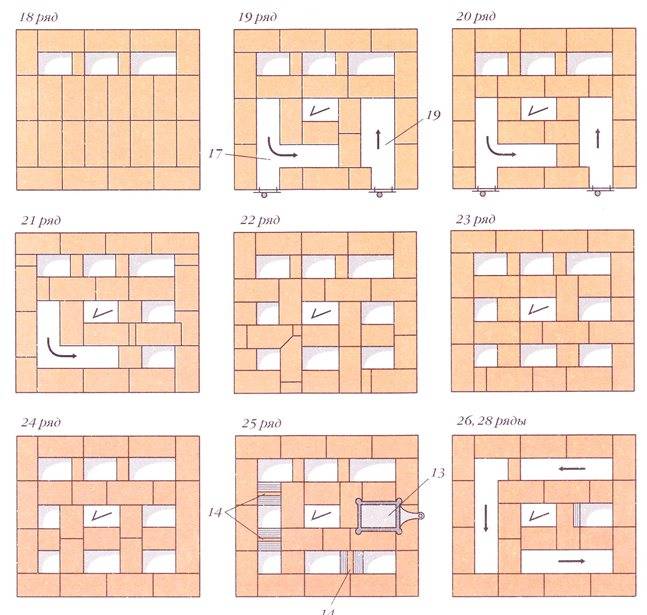

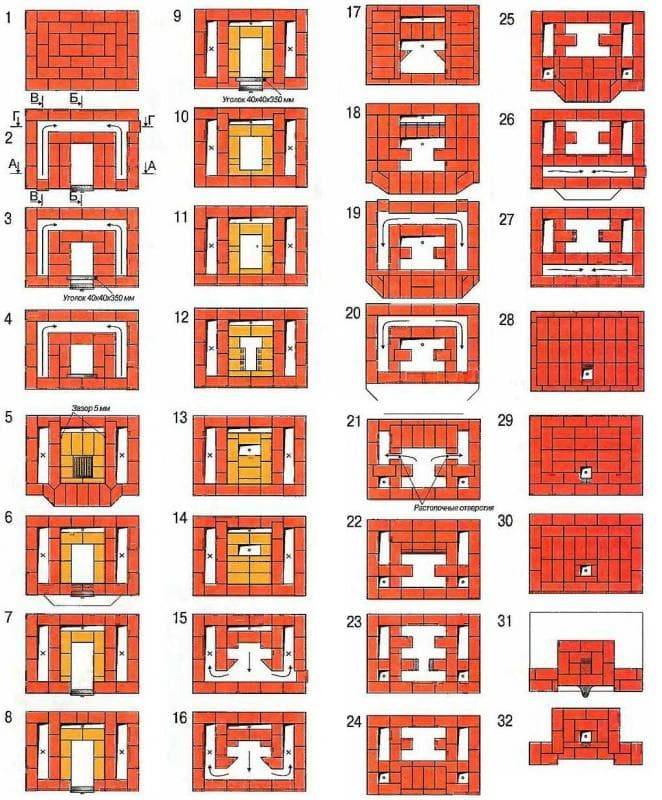

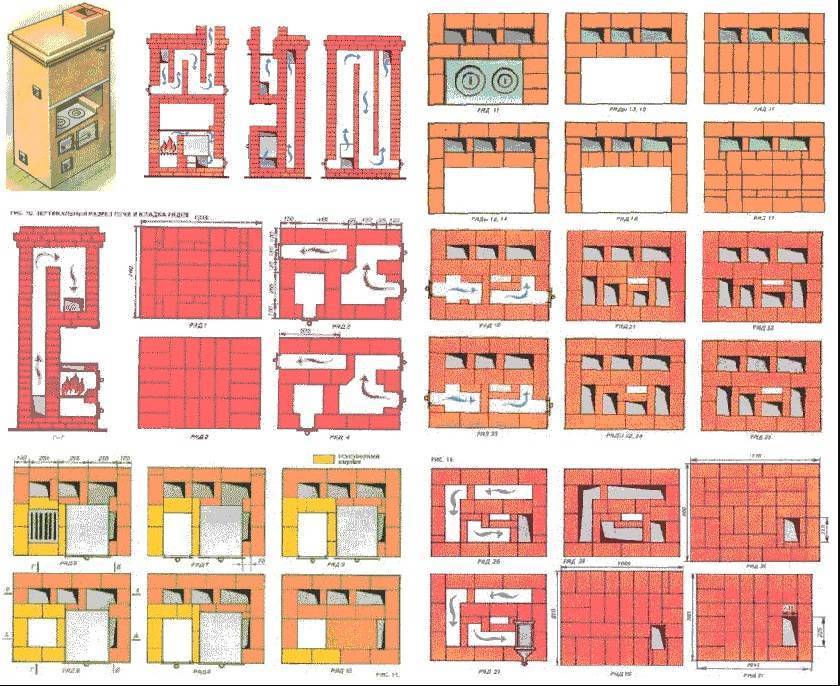

Порядовки классической шведской печи

В случае когда тыльную сторону обогревающего агрегата планируют оборудовать камином, его хайло выводят в общий со шведкой газовый канал или же устанавливают отдельный дымоход. В первом случае топить одновременно оба прибора не получится, поскольку не позволит проходное сечение газохода. Печь придётся оборудовать дополнительной заслонкой, которая будет отсекать неработающий агрегат. Второй способ потребует дополнительных затрат труда и материалов, но даст уникальную возможность в одном термодинамическом пространстве эксплуатировать два отопительных прибора.

Конструкционные и функциональные особенности

Главным преимуществом печи шведки из кирпича является компактность – даже «малютки» справляются с обслуживанием жилых помещений. В этой модели продукты горения доставляются к трубе посредством канального дымохода. Колпаковые элементы, расположенные над сушильной камерой и топкой, отвечают за теплообмен. Если обустраивается печь шведка с духовкой, последнюю располагают на одном уровне с топкой, что обеспечивает быстрое разогревание.

Выполнить печь шведку своими руками можно и без профильной квалификации, требуется лишь аккуратность

Варочная поверхность

Печь шведка с плитой – это традиционная конфигурация, здесь предусмотрено внедрение толстой пластины из чугуна, в которой присутствуют 2 закрывающиеся конфорки. Обычно такие плиты имеют стандартные габариты 410х710 мм. Высота топки варьируется в пределах 280-330 мм, ширина – достигает 350 мм, длина – в рамках 550 мм.

Система газоходных каналов

Каналы могут быть горизонтально или вертикально ориентированными, дым, проходя по ним, разогревает конструкцию, от ее стенок отапливается помещение. Это экономичная и высокоэффективная система: тепло, которое в обычных русских печах просачивается сквозь трубу, здесь направляется непосредственно на обогрев.

Если в отопительной печи шведке газоходные каналы имеют горизонтальную направленность, стенки сооружения более равномерно прогреваются. Но в этом случае в систему придется внедрить больше прочистных отверстий с литыми дверцами, что повысит конечную стоимость кладки.

Вертикально расположенные каналы могут превосходно функционировать и с одним техническим люком, но здесь возникает другая проблема – неравномерное нагревание печи. Щиток в первом канале, в который сразу направляются продукты горения, быстрее становится горячим, по сравнению с третьим (выходным). То есть в одной комнате может быть прохладнее, чем в другой.

Колпаковый тип устройства работает с одним прочистным окошком, поверхность печи равномерно прогревается, к тому же для возведения потребуется меньше кирпича. Агрегат остывает медленнее, так как в верхней части колпаков сохраняется тепло, а продувание из дверец выполняется лишь по центру.

Духовой шкаф

Большой объем шкафа позволяет готовить широкий ассортимент блюд, он удобен в использовании. Духовку изготавливают из литого чугуна, здесь не приемлемы жестяные или листовые вариации, она понадобится не только для выпечки – особая конструкция способствует быстрому прогреванию помещения сразу же после растопки, если распахнуть дверцу.

Духовка в шведской печи изготовляется из чугуна

Короб по габаритам сопоставим с размерами топки, он монтируется в непосредственной близости, но так, чтобы не иметь прямого контакта с пламенем. Оптимальная толщина стенок духовки – 4-6 мм.

Удобные пристройки – лежанка и камин

Часто отопительное устройство с лицевой или оборотной стороны оснащают камином (то есть он будет заложен либо в кухне, либо в гостиной). Дымоход может быть объединенным или раздельным. В первом случае образуется единая конструкция, ее легче собрать, материала нужно немного. Но топить можно будет либо печь, либо камин. Раздельные дымоходы не столь экономичны при возведении, но они позволяют одновременно использовать оба способа отопления.

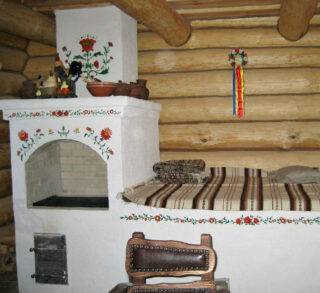

Весьма востребованы печи шведки с лежанкой. Это приспособление собирают с обратной стороны агрегата, его стандартная длина – 7 кирпичей, ширина – 3 кирпича. Дымовые каналы, проходящие внутри, при открывании определенных задвижек нагревают этот подиум. Обычно такие модели печей не оснащают духовым шкафом.

Вспомогательные полки и ниши

С лицевой стороны в шведские модели встраивают 2 крупные полки, обе располагаются выше варочной плиты. Нижняя полка нагревается сильнее, верхняя использует только теплоотдачу кирпича. Если закрыть проем ниши деревянной или металлической дверцей, образуется своеобразная низкотемпературная духовка.

Вспомогательные полки и ниши в шведской печи часто используют для сушки ягоды и грибов

В простых моделях используют прямые горизонтальные перекрытия. Интереснее смотрятся арочные конструкции, способные стать изюминкой интерьера, хотя они и сложны в сборке, повышают расход материалов.

Примерная схема использования ондубанда

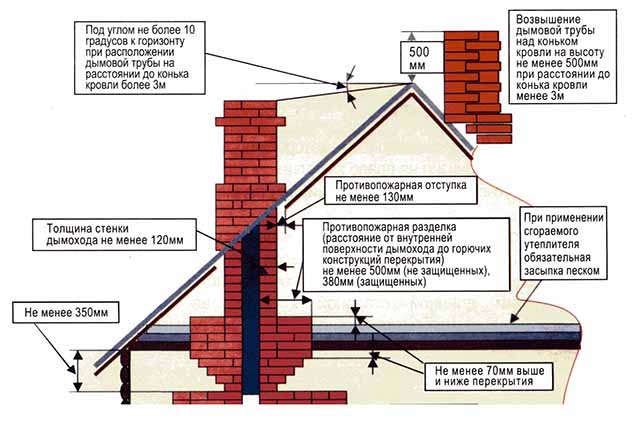

На оголовок трубы сверху надевается металлический зонтик, который защитит дымоход от прямого попадания атмосферных осадков и грязи.

Вообще, устройство дымоходов для печей или твёрдотопливных котлов – это вопрос, требующий особого рассмотрения. В частности, с некоторыми вариантами их обустройства можно ознакомиться на страницах нашего портала.

Полностью сложенную печь, прежде чем топить на полную мощность, необходимо обязательно просушить, примерно в течение 10 ÷ 12 дней. Это можно делать естественным путем, открыв все задвижки и дверцы, а можно помочь в этом вопросе и «искусственным» способом, в котором применяется обычная электрическая лампочка большой мощности. Ее помещают в топку, затем закрывают дверцу, включают электропитание и оставляют так на весь период сушки.

После этого первоначальную топку проводят с маленькой закладкой дров в течение трех-четырех дней. Затем количество топлива постепенно увеличивают. Такая сушка хорошо укрепит и закалит раствор в швах.

Если планируется произвести внешнюю отделку сооружения, то этот процесс проводится только после полной просушки печи, а лучше даже — после одного сезона полноценной эксплуатации.

Самостоятельно возвести печь — не так просто, как кажется, поэтому перед тем, как браться за дело, рекомендовано реально оценить свои силы. Можно провести несколько пробных тренировок, произведя обычную кладку кирпича на раствор. Обязательно надо досконально, до мелочей, разобраться в нюансах порядовок. Только после удачных завершений процессов такого «обучения» можно будет приступать к самостоятельной работе над печью. И все равно – было бы не лишним обезопасить свою работу, изыскав возможность пригласить для контроля и руководства знающего человека.

Обустройство печи

Для кладки печи “шведка” с камином потребуются: кирпич красный, дверка топочная, дверка поддувальная, дверка чистки, плита чугунная, колосниковая решетка, духовой шкаф, задвижка, металлические уголки и пластины.

Порядовка печей отопительно-варочных – процесс, состоящий из нескольких этапов. У каждого из них имеются и особенности, и рабочие характеристики, не зная которых, нельзя получить хорошее качество при небольших затратах.

Для примера можно рассмотреть процесс создания печи «шведка» по записанной высококвалифицированными мастерами порядовке. Чтобы кирпичная кладка была выполнена качественно, недостаточно, конечно же, одной порядовки – понадобятся еще и стройматериалы, а также инструменты:

печной молоток;
мастерок;
правило;
отвес;
лопата для перемешивания раствора;
ведра для замешивания раствора;
угольник;
складной м;
мочальная кисть.

Отопительноварочные печи типа «шведка» выполняются с поддувалом – это надо учесть при обустройстве

Обратите серьезное внимание на первый ряд кирпичей – его укладывают, пользуясь угольником. За всеми параметрами этого ряда необходимо очень внимательно следить – это от него будет зависеть надежность и эффективность устройства для отопления

При кладке печи очень важно точно следовать чертежам порядовок, чтобы соблюдалась перевязка швов

согласно инструкции-порядовке, следующим этапом после обустройства первого из печных рядов надо поставить дверцу поддувала и перейти к укладке второго ряда;
с третьего ряда отопительная печь должна выкладываться с полным следованием указаниям порядовки. Стесывая кирпич с обеих сторон, получаем конфигурацию поддувала

Важно следить при этом, чтобы кирпичный ряд по своей высоте соответствовал высоте дверцы;
четвертый ряд кирпичной кладки надо начинать с левой стороны. Сперва монтируется дверца для чистки золы, отсутствие которой сделает невозможным нормальную работу оборудования

При выполнении кладки должна перекрываться дверка поддувала. Над зольником с помощью особенной кладки кирпича выполняется квадратное отверстие;
укладка пятого ряда отопительно-варочной печи – для зольника выполняется сужение отверстия. Сам ряд выкладывается аналогично предыдущему;
шестой ряд. Здесь порядовкой предполагается применение специального кирпича, огнеупорного. Этот тип материала на любой из схем, которые составляли мастера-профессионалы, обозначен штриховкой, благодаря чему и кладка значительно упрощается, и возможные проблемы практически исключены.

Упрощенный вариант порядовки печи “шведка” используют в основном кустарные умельцы.

Кирпич перед колосниковой решеткой скалывается – эта операция значительно повышает и эффективность, и при дальнейшей эксплуатации печи качество укладывания топлива на решетку. Сама решетка в качестве опоры использует пятый ряд кладки печи.

Если по какой-то причине огнеупорный кирпич не получается использовать, можно взять и обычный. Но при этом необходимо учитывать, что качества его будут гораздо более низкими, чем у огнеупорного материала, который отлично переносит воздействие повышенной температуры;

между решеткой колосника и кирпичами шестого ряда должен быть обеспечен зазор 10-15 мм. Он заполняется золой или песком, играя роль компенсатора расширения при эксплуатации металлической решетки;
получившийся П-образный печной канал перекрывается таким образом, чтобы получилось 3 других. На этом же этапе монтируют и дверцу топочной печи – для нее опорой послужит шестой ряд печной кладки;
восьмой и девятый ряды выполняются аналогично седьмому. Девятый ряд по высоте должен располагаться на уровне высоты дверцы топки. Кирпичи, закрывающие перегородку левого канала и топочной камеры, надо стесывать с обеих сторон – это поможет плавному переходу газов из топки в канал;
из огнеупорного кирпича выполняется также и десятый ряд. Его особенность – расположение строго вертикально, для чего необходимо осуществлять контроль с помощью строительного уровня;
дверца топки перекрывается, в последнем ряду должны остаться два канала с квадратным сечением.

С десятого ряда порядовка отопительно-варочной печи и отопительных устройств других типов практически не будут отличаться.

Последующие этапы работ, которые не менее необходимы, – устройство заслонки для варочной поверхности, осуществление перекрытия для дверцы камеры, монтаж дверцы. Оборудуются дымоход, вентиляционная камера – благодаря этому, печь можно эксплуатировать не только безопасно, но и с хорошим эффектом.

Указания по ведению работ

В рамках настоящей публикации мы не станем обучать вас печному делу – технология кладки изложена в соответствующей инструкции – как построить камин для отопления дома на дровах. Здесь предложим общие рекомендации по возведению печи – «шведки»:

Бутовый либо железобетонный фундамент сооружения ставится на стабильный горизонт грунта. Снимите верхний почвенный слой и выройте котлован требуемой глубины, размер – на 10 см шире габаритов печки. В просадочных грунтах закладывайте свайно-винтовой либо свайно-ростверковый фундамент.
На кладку печи идет растворная смесь мелкого песка (частицы 1…1.5 мм) с глиной средней жирности. Новичкам лучше покупать готовую строительную смесь в мешках.
Красный кирпич вымачивайте в течение суток, а раствор делайте густоватым, чтобы он не растекался при контакте со стройматериалом.
Шамотный кирпич не замачивается, а только ополаскивается от пыли непосредственно перед постановкой в ряд.
Огнеупорные камни кладутся на раствор шамот + огнеупорная глина в соотношении 1 : 1, оптимальное решение – приобретение готовой смеси типа «Суперкамин Огнеупор». Керамическая кладка не перевязывается с шамотной, меж ними делается просвет шириной 5—6 мм, закладываемый базальтовым картоном.
Фундаменты и трубы строятся на обычном цементно-песчаном растворе, глиняный не годится.

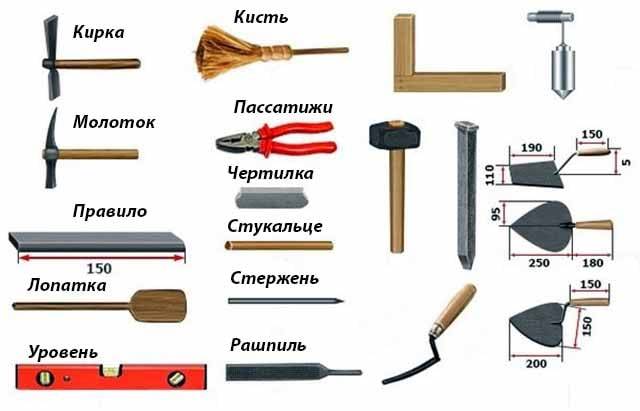

Для возведения печки подготовьте инструментарий, изображенный на фото. Бетонное основание должно затвердеть в течение 28 суток после заливки, затем его укрывают гидроизоляцией из рубероида (2 слоя) и базальтовым картоном.

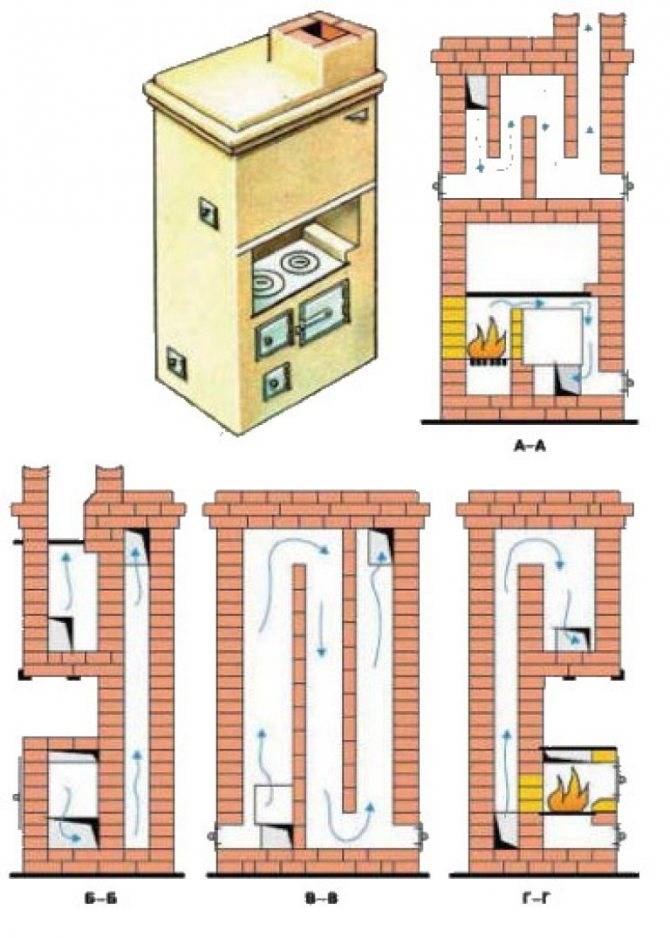

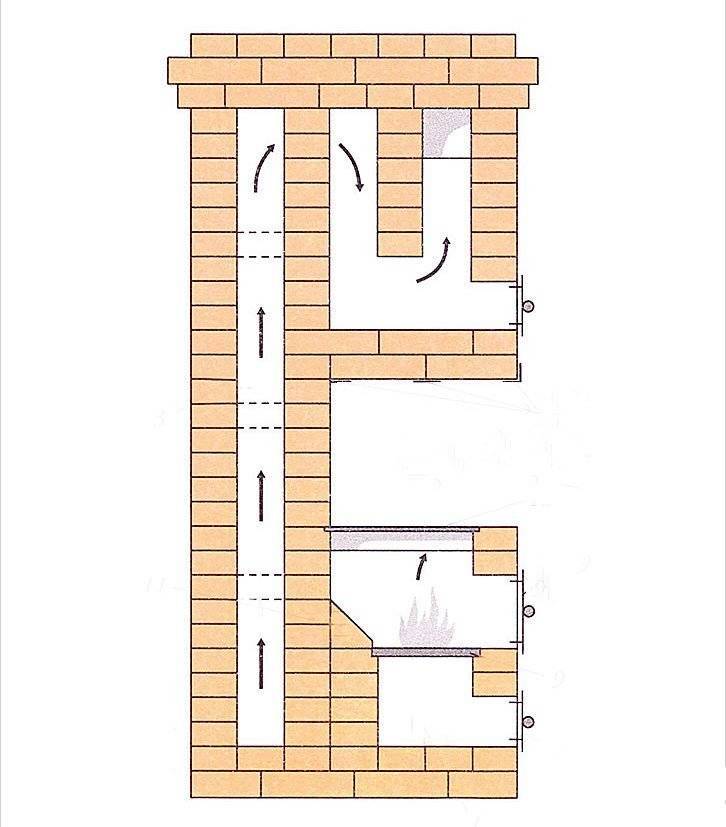

Конструкция и принцип работы

Классическая «шведка» — это симбиоз двух отопителей: традиционной кухонной плиты и несколько расширенной «голландки» — простой печи канального типа. Непременный атрибут сооружения – духовка, расположенная рядом с топливником.

Как работает шведская печка:

Горящее в топке пламя нагревает непосредственно варочную плиту. Находящийся рядом духовой шкаф отделен стенкой в четверть или полкирпича, поэтому получает тепло от жара топки и дымовых газов.
Раскаленные продукты горения омывают корпус духовки сверху и сзади, затем под воздействием естественной тяги дымохода опускаются в нижнюю зону, где расположен выходной канал.
Сквозь указанный проем горячие газы покидают варочную секцию и проникают внутрь отопительного щитка, состоящего из 3—4 вертикальных каналов. Двигаясь по дымооборотам, продукты горения разогревают кирпичные стенки, затем уходят на улицу через дымоотводную трубу.
Над варочной нишей предусмотрен сушильный шкаф с печурками, обогреваемый снизу плитой, сзади – системой каналов.

Камера сгорания «шведки» вместе с духовкой образует мини-колпак, поскольку выходной горизонтальный канал находится внизу. По пути к отверстию нагретые газы отдают большое количество теплоты чугунной крышке плиты и металлическим стенкам духовки. Благодаря такому устройству «шведка» мало уступает по эффективности русской печи, зато более компактна и проста в исполнении.

Изначально отопительно-варочная шведская печь рассчитана на размещение в простенке между двумя отапливаемыми комнатами – кухней и спальней (или гостиной), как показано ниже на фото. Первое помещение обогревается самой плитой и открытой духовкой, второе – кирпичной грубкой. Есть разновидности печек с режимом летнего хода – закрывается задвижка, газы идут на выход минуя дымообороты.

На фото изображена русская печка, но принцип размещения аналогичен — в перегородке между комнатами

Печь-шведка своими руками: порядовка, материалы и особенности установки

Ключевой материал для сооружения отопительно-варочной шведки своими руками – это красный кирпич из керамики. Категорически запрещено для кладки использовать ранее применяемый кирпич, например, со старой разобранной печи. Для топки применяйте шамотные кирпичи.

Также приготовьте такой набор материалов для работы:

топочная конструкция;
поддувало;
дверцы для прочистки;
духовка;
колосники и задвижки;
полоска из стали.

Количество указанных материалов и их размеры следует выбирать в зависимости от типа самой печи, ее габаритов и в соответствии с выбранной порядовкой.

Как и прочие типы кирпичных печей, шведку следует укладывать на фундамент, который предварительно следует приготовить. Его установка не отличается от укладки подобного при возведении других отопительно-варочных и прочих типов печных и отопительных конструкций.

Помните, что размер фундамент обязан превышать размеры печи. Его выкладывают на основе щебня и битого кирпича, затем послойно заливают бетоном. Последний слой фундамента подлежит гидроизоляции и затем можно осуществлять кладку кирпичей согласно порядовке конструкции.

При кладке необходимо соблюдать ровность поверхности и прочность. Изнутри каналы должны иметь гладкую поверхность, а швы не должны содержать пустоты и излишки раствора для кладки. Швы следует контролировать при помощи уровня, они не должны иметь слишком большую толщину. Если применяется керамический кирпич, допустимый параметр в данном случае составляет полсантиметра, а если шамотный – то 0,3 см соответственно. Перевязывать их следует на полкирпича.

Обязательно следите за сечением дымового канала, чтобы оно не менялось во время работы печи. Если оно начинает сужаться даже немного, дымовые газы не смогут нормально выходить и могут попасть в помещение, образуя задымление.

Кладка начинается с первого ряда и очень важно выложить его с максимальной точностью, ведь именно он определяет надежность и прочность всей печи. При его кладке используйте уровень для контроля ровности

После того, как первый ряд выложен, поставьте дверцу для поддувала. Далее следуйте порядовке при кладке последующих рядов. Чтобы сформировать внутреннее пространство поддувала, топки и других внутренних элементов печи следует кирпичи немного стесать

Очень важно, чтобы совпали верхняя кладочная часть и высота дверец. В следующем ряду дверцы перекрываются

Помните, чтобы кирпичи и металл имеют разные конфигурации в плане расширения тепла, при их установке рядом соблюдайте зазор на полтора сантиметра. Заполните зазоры сухим песком, а пространство вокруг топочной камеры и саму топку заделайте шамотом. Не допускайте отклонений и перекосов на этом этапе работы, чтобы без труда на кладку можно было поставить варочную плиту из чугуна для приготовления пищи.

Строительные материалы

Для строительства шведской печи своими руками, не считая возведения трубы, потребуются материалы и печная фурнитура в следующем количестве:

№ п/п	Наименование материалов и фасонных деталей	Ед. измерения	Количество
1	Красный печной кирпич	Тыс. шт.	0,92
2	Шамотный кирпич	шт.	215
3	Песок	кг	200
4	Глина жирная	кг	250
5	Мертель шамотный	кг	160
4	Дверца поддувальная 14х25 см	шт.	1
6	Дверца топочная 21х25 см	шт.	1
7	Дверца прочистная 7х13 см	шт.	3
8	Задвижка для дымоотводного канала 13х26 см	шт.	2
9	Плита варочная 31х61 см	шт.	1
10	Решётка колосниковая 25х40 см	шт.	1
11	Полоса стали 50х5 мм	м	5
12	Угловая сталь 60х60х5 мм	м	0,8
13	Листовая сталь 50х70 см	м²	0,35
