Пластиковые трубы для канализации: размеры и цены

Размер и место применения изделий из ПВХ

Изготовление труб из поливинилхлорида регламентируется ГОСТом Р 51613—2000, либо нормативом ВСН 48—96. Для производства напорных деталей используется указанный ГОСТ, а в производстве безнапорных применяется норматив.

Согласно данным, приводимым в нормативе, диаметр канализационных труб ПВХ
безнапорных может быть:

50мм.
90мм.
110мм.

При этом пластиковые
трубы для канализации, размеры которых в длину колеблются в диапазоне от
0,5 до 8 метров, имеют толщину внутренних стенок, не менее 3,2 мм.

ГОСТом Р 51613—2000

Отличия напорных трубопроводов от безнапорных

Отличия напорных трубопроводов будут значительными от указанных
параметров безнапорных систем. Так, например, число типоразмеров этих изделий
составляет 13 штук. При этом канализационные
трубы ПВХ, размеры диаметра колеблются от 63 до 315 мм.

Наличие такого выбора размеров на руку строительным
организациям. Однако, зачастую применяются следующие варианта диаметра трубы:

7,5 см. Изделие используется при проведении отводов в
ванных комнатах.
10 и 11 см. Такие детали используются для проведения
наружного трубопровода и стояка.
20 и 30 см. Изделия применяются для проведения сточной
системы в промышленных зданиях.

Диаметр труб — внутренней и наружной системы канализации

Как выбрать правильный диаметр сточной трубы

Ещё на этапе первоначальной проектной документации должны быть
согласованы размеры
канализационных труб в будущем здании. В 90% случаев для проведения
сточной системы в санузле применяются детали, диаметр которых начинается со 100
мм. Для установки системы в ванной комнате, либо на кухне достаточно будет
воспользоваться трубопроводом в 50 мм. Разница в приведённых значениях выбрана
неспроста. Она обуславливается сразу несколькими факторами:

Унитаз — сантехнический прибор, особенностью которого является прохождение за короткий временной отрезок значительного объёма воды (при нажатии на кнопку смыва). При этом вода может содержать твёрдые частицы, справится с которыми элементам сточной конструкции с меньшими размерами окружности, нежели приведённые выше, будет проблематично. Появляется высокая вероятность засоров.
Даже не глядя на то обстоятельство, что при спуске воды с ванны её объём ничуть не меньше объёма вод из унитаза, диаметр канализационной трубы будет меньшим благодаря простому правилу гидравлики — проходимость системы должна быть равна тому значению, обеспечиваемому в месте с наиболее узким параметром окружности. Это значение выпуска в ванной комнате значительно меньше, чем в туалете. Поэтому монтировать детали с большим диаметром нецелесообразно.

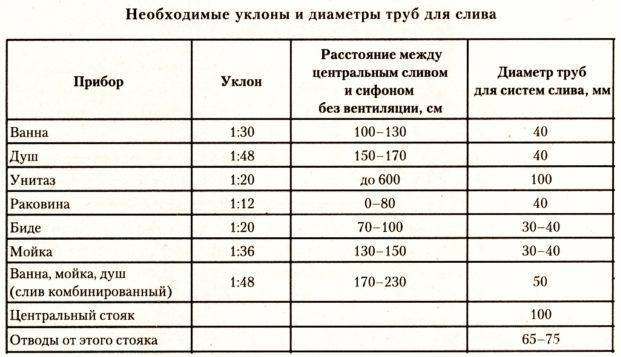

Необходимые уклоны труб (Пример — 1:30. Где 1 погонный метр на 30мм уклона)

№7. Особенности монтажа ПВХ канализационных труб

Если у вас есть определенные навыки, то с монтажом внутренней канализации можно справиться и самостоятельно, ведь главное преимущество ПВХ труб – это простота монтажа. Последовательность действий будет такой:

подготовить все участки труб и соединительные элементы, при необходимости подписать их, чтобы потом не перепутать;
ПВХ трубы соединяются раструбным способом. Перед началом монтажа не мешает проверить, входят ли концы одних труб в раструб других. В идеале труба должна легко заходить в посадочное гнездо на 2/3;
далее следует непосредственно само соединение. Конец трубы смазывают клеем и заводят в раструб. Чтобы клей схватывался лучше, можно предварительно немного поцарапать поверхность трубы до появления небольших потертостей. Как только клей нанесен, проводится соединение, причем для полного вхождения трубы в раструб необходимо будет приложить небольшое усилие;
тройники, крестовины и прочие элемент монтируются точно по такой же схеме;
не забывайте про уклон, необходимый для самотечной канализации. Чем меньше диаметр трубы, тем больше угол уклона необходим. Для труб диаметром 40 мм уклон должен составлять 3,5 см на погонный метр, для труб 50 мм – 3 см, для 80 мм – 2 см, для 100 мм – 1,5 см. Уклон формируется посредством хомутов, которые монтируются к стене;
когда клей подсохнет (срок указан на упаковке) проводится проверка системы на герметичность;
остатки труб не выбрасывайте — из них можно сделать полезные вещи.

Если проводится ремонт существующей канализационной системы в квартире, то сначала необходимо будет выполнить демонтаж старых чугунных труб. Перед этим необходимо предупредить соседей сверху, чтобы они временно не пользовались канализацией. Действовать необходимо будет оперативно, так как подобные неудобства вряд ли кто захочет терпеть долго. В срезы чугунных труб вставляются резиновые уплотняющие манжеты, устанавливаются переходник и тройник.

Наружную часть канализации лучше доверить профессионалам

Тут важно правильно выполнить теплоизоляцию, предусмотреть ревизионные колодцы, создать песчаную подушку, позаботиться об уклоне труб и правильном угле поворота колен. Подробности монтажа внутренней и наружной канализации можно увидеть на видео

Конечно же, поливинилхлоридные канализационные трубы не прослужат вам веками, но из того, что предлагает нам рынок, это практически самый долговечный вариант, а если учесть стоимость, эксплуатационные качества и простоту монтажа, то ПВХ трубы можно считать лучшим вариантом для организации канализации.

Статья написана для сайта remstroiblog.ru.

Размеры чугунных канализационных труб

По функциональности делятся на два вида:

SMU – отсутствует разъемное соединение, т.е оба конца гладкие;
SME – с одного конца оснащены раструбом, с другого – гладкие.

Размер характеризуется внутренним диаметром, например: маркировка DN 100 означает, что диаметр внутри составляет 100 мм, а снаружи будет уже 110 мм. Стандартные маркировки чугунных труб — от DN 50 до DN 400. Трубы без раструбов, с гладкими концами, имеют повышенную прочность и производятся длиной — 3 м, а обычные разъемные могут быть от 15 см и больше.

Толщина стенки чугунных труб практически не отличается от пластиковых и составляет 4 — 5 мм. Но не смотря на одинаковые размеры — длина, диаметр и толщина стенок, масса металлических и пластиковых изделий отличается в разы. Так например 1 метр чугунной трубы диаметром 100 мм весит 14 кг, а пластиковый аналог таких же габаритов будет иметь массу не более 1,5 кг.

№4. Класс прочности ПВХ канализационных труб

О том, какую нагрузку может выдержать ПВХ труба, говорит ее класс прочности. Эта информация больше всего необходима, когда речь идет о трубах для обустройства внешней канализации. Прочность и стойкость трубы к наружному давлению показывают, на какую глубину ее можно закопать, не боясь при этом за ее целостность.

Всего существует три класса прочности канализационных труб:

легкие трубы (SN2) выдерживают давление до 630 Па, имеют толщину стенок до 2,3 мм. Такие трубы используют внутри квартиры, закапывают на небольшую глубину (до 2 м), причем там, где не предполагаются большие нагрузки, например, под газоном, цветником, пешеходной зоной и в других местах, где нет транспортной нагрузки;
трубы средней тяжести (SN4) имеют стенки толщиной 2,5-12,3 мм, выдерживают давление 600-800 Па, могут смело использоваться для прокладки под дорожной частью с небольшой нагрузкой, глубина 2-6 м;
тяжелые трубы (SN8) с толщиной стенок 3,2-15,3 мм выдерживают нагрузку 800-1000 Па, предназначены для прокладки под дорогами с интенсивным движением, зданиями. Максимальная глубина – 8 м.

На самых сложных участках, естественно, лучше использовать непластифицированные ПВХ трубы, которые могут выдержать давление до 1,6 МПа.

№6. Размер канализационных ПВХ труб: диаметр, толщина, длина

Подбор диаметра канализационной трубы – это дело повышенной важности. Если взять трубы меньше, чем требуется, то они не обеспечат достаточную пропускную способность

Что это означает, наверное, объяснять не стоит. В лучшем случае, сточные воды будут плохо уходить, в худшем – кое-где начнут выходить наружу. В страхе столкнуться с подобными последствиями многие решают перестраховаться и взять трубы с диаметром, значительно более высоким, чем требуется. Эффективность по сравнению трубами с правильно подобранным диаметром возрастет незначительно, зато затраты и площадь, которую необходимо выделить под эти трубы, сильно увеличиваются.

Прежде, чем отправиться за покупкой, необходимо составить схему канализационной системы и отметить на ней все точки слива жидкости. Чем больше будет точек водоотвода, тем больше должна быть сливная труба

Впрочем, при выборе труб, необходимо принимать во внимание не только их диаметр, но и длину, а также толщину стенок

Чтобы правильно подобрать диаметр канализационной ПВХ трубы, необходимо в идеале провести расчет предполагаемого объема стоков, но часто этим расчетом пренебрегают, используя проверенные миллионами параметры:

трубы от душевой кабины, ванны, умывальника и биде могут быть диаметром 40-50 мм;
для кухонной мойки – 32-50 мм;
для унитаза – 110 мм;
для посудомоечной и стиральной машин – 25 мм;
центральный стояк – 110-160 мм;
бассейн – 200-300 мм.

Диаметр канализационной трубы, которая выходит из квартиры, должен быть не менее диаметра общей магистрали. Для домов до 5 этажей это трубы диаметром 110 мм, для более высоких зданий – 160-200 мм. Внешняя канализация не может иметь диаметр менее 110 мм, что необходимо помнить при обустройстве канализации частного дома. Как правило, на дачных участках и в загородных домах для обустройства наружной части канализации используются трубы диаметром 110-200 мм. Если строится канализационная система для обслуживания нескольких домов, лучше взять диаметр побольше – около 315 мм. Трубы диаметром 630 мм подходят для обустройства магистрального участка канализации для обслуживания небольшого поселка.

Толщина стенок зависит от нагрузок на трубы. Для внутренней безнапорной канализации подойдут трубы со стенками 1,2-2,2 мм. Они имеют диаметр до 110 мм и относятся к классу прочности SN2. Трубы SN4 получили наибольшее распространение. Они используются для обустройства и наружной, и внутренней канализации. Такие трубы при диаметре 50 мм имеют стенки 2,6 мм, при 110 мм – уже 3,2 мм. Подходят для организации общего домового стояка, а также наружной безнапорной канализации в частном доме. Если необходимо обустроить напорную канализацию, лучше взять трубы с максимально толстыми стенками (класс SN8). При диаметре 90 мм толщина стенки составляет 3-6,6 мм.

Выбор длины зависит от протяженности трубопровода. Лучше свести все соединения к минимуму, но и излишне длинные трубы покупать не стоит – это экономически невыгодно, да и неудобно. Обычно ПВХ трубы продают отрезками по 0,5 м, 1 м и 2 м, но можно найти изделия длиной 3 м и 0,3 м. Некоторые производители предлагают трубы длиной 6 м и даже 12 м, ими удобно обустраивать наружную канализацию.

Помните, что места стыка отдельных участков – самые опасные, так что постарайтесь произвести монтаж так, чтобы соединений было как можно меньше. Тут поможет грамотный предварительный расчет. В случае чего длину трубы можно уменьшить, используя ножовку по металлу.

С помощью ПВХ труб можно собрать канализационную систему любой сложности. На помощь приходят не только разные диаметры труб, но и всевозможные переходники, поворотные отводы, тройники, крестовины, редукции, заглушки и т.д.

Размеры труб для внутренних и наружных систем

Размеры ПВХ труб определяются несколькими параметрами: диаметр, толщина стенки и длина. Для каждого типа канализации есть свои рекомендуемые нормы.

Так как трубы из поливинилхлорида изготавливаются по ГОСТу, они имеют строго определенные размерные характеристики.

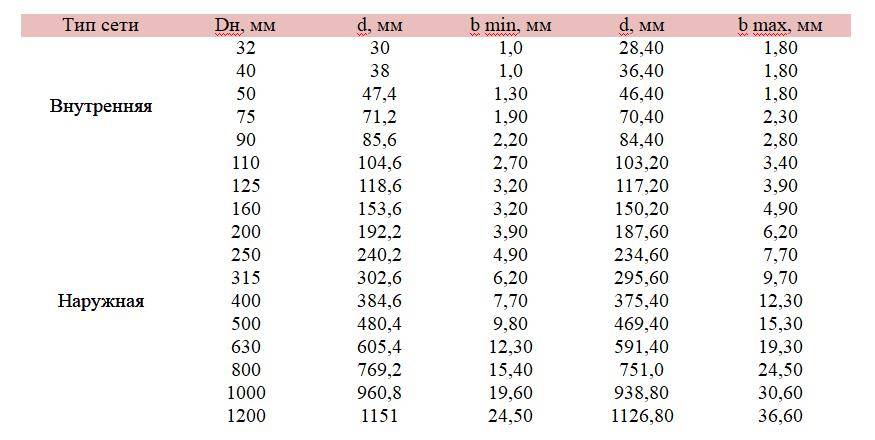

В таблице приведены стандартные размеры ПВХ труб для внутренней и внешней канализации:

Dн — внешний диаметр трубы,
d — внутренний диаметр,
Dy — усредненный показатель просвета,
b — толщина стенки.

По строительным нормам каждый элемент водопроводной системы имеет собственные требования к диаметру труб (согласно внутреннего диаметра):

25 мм — стиральные машины, посудомойки,
30-47 мм — раковина в ванной, биде,
38-50 мм — кухонная кабинка, ванна или душ,
50 мм — разводка канализационной системы внутри здания,
70-86 мм — различные отводы от центрального стояка,
100-118 мм — унитаз, центральный стояк,
150-190 мм — участок от центрального стояка до городских канализационной системы,
200 мм — отвод стоков от бань (саун),
240-300 мм — отвод стоков из бассейнов,
300-1100 мм — городские канализационные магистрали.

При проведении расчетов диаметра канализационных ПВХ труб необходимо учитывать их пропускную способность изделий различного диаметра.

Также пропускная способность зависит и от длины стояка канализации.

Проведение монтажа

Для монтажа канализации снаружи здания прокладывают специальную траншею. Ее глубина должна быть ниже уровня замерзания грунта. После этого трубы вводят в специальную гильзу в фундаменте, производят стыковку всех комплектующих, а затем соединяют с внутренней системой канализации. Стыки при прокладке безнапорных труб обрабатываются просмоленной паклей или укрепляются резиновыми кольцами.

Канализацию подводят к выгребной яме, септику или бетонному переливному колодцу. После проверки соединений на герметичность выполняется теплоизоляция специальным материалом, затем все засыпают песком, утрамбовывая его по слоям.

Монтаж внутренней канализации: после подготовительных работ и подгонки устанавливается канализационный стояк, после монтажа тройника вставляются вертикальные трубы, потом делаются подводы к сантехнике.

Особенности соединений

Соединение может быть проведено с помощью горячей спайки или без нее.

Преимуществом соединения с помощью спайки является герметичность и надежность. Минус такого способа — демонтаж будет сложно провести быстро.

При втором способе используются раструбы, то есть труба меньшего диаметра вставляется в большую и фиксируется. Также применяют резьбовое соединение: закручивают одну трубу в другую, однако при монтаже около стены будет трудно закрутить резьбу должным образом.

Как выбирать диаметр для подключения сантехнических приборов

Параметры для проектировки системы канализации:

уклон;
повороты: их количество и угол;
способы соединения труб друг с другом, с арматурой и с сантехническими приборами.

Выбор диаметра для пластиковых канализационных труб зависит от того, для чего они будут применяться. Например, для стока унитаза необходим диаметр 100 миллиметров и больше, так как через трубу должен проходить большой объем воды за малый промежуток времени. В воде могут быть твердые элементы, которые не пройдут через меньший диаметр.

Для ванной и кухни подойдет размер в 50 мм. Несмотря на то что воды должно проходить много, сливается она гораздо медленнее, так что больший диаметр здесь не нужен.

100 мм будет достаточно для организации канализационной системы в доме или квартире, в которых число сантехнических приборов не превышает разумного количества.
Для ванных комнат подойдет канализационная труба диаметром 50 мм — для сантехнических приборов размера будет достаточно.
Для зданий из 5 этажей используют диаметр 100 мм; если этажей больше, то размер увеличивают до 150 мм.
Общую сливную систему с несколькими стояками и выход к колодцу монтируют из труб 200 мм.

Какие трубы лучше выбрать для монтажа водопровода в частном доме

Прежде чем приступать к монтажным работам, нужно разобраться с подходящими изделиями. На данный момент трубы для коммуникаций изготавливаются из разных материалов и отличаются эксплуатационными параметрами. Остановимся подробнее на доступных вариантах.

Некоторое время назад трубы из стали были наиболее распространенными, используемыми для организации водопровода в доме. Никто даже не задумывался о других вариантах, так как альтернативы попросту не было. В наше время, при большом выборе, спрос на стальные трубы сохранился, в силу их положительных свойств.

Преимущества труб из стали:

доступность;
стойкость к механическим воздействиям;
выдерживают высокую температуру, вплоть до +100 градусов по Цельсию. Скачки температуры и давления им не страшны. Стальные трубы являются универсальными и подходят для организации как холодного, так и горячего водоснабжения.

Но, такие изделия плохо противостоят коррозии, со временем их внутренняя поверхность зарастает отложениями, из-за чего снижается пропускная способность водопровода, и они сложны в установке.

Если ухаживать должным образом за стальными трубами, они способны прослужить до 50 лет. На данный момент они популярны при реконструкции существующих трубопроводов, нежели при организации новых систем.

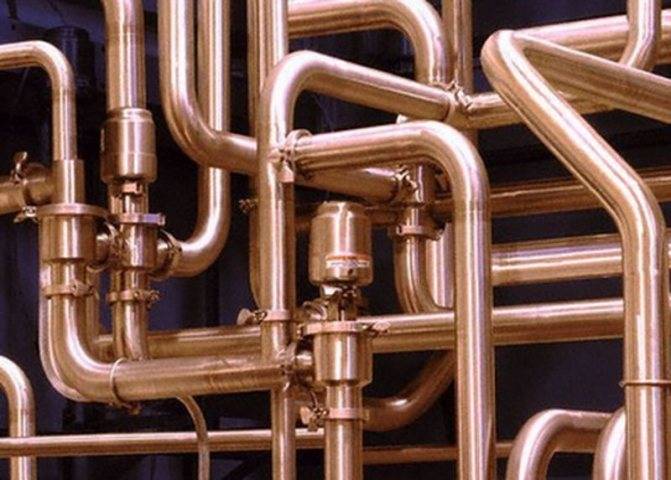

Срок службы медных изделий достигает 50 лет, причем им не страшно окисление, если предусмотрена обработка фосфором. Трубопроводы из меди успешно показывают себя при температуре в +250 градусов по Цельсию и давлении в 200 атм. Бывают нескольких видов: жесткие, полужесткие и мягкие.

Как правило, медные трубы используют при организации системы отопления, но с ограничением: не рекомендуется прокладывать их закрытым способом. Лучше, если они будут монтированы в специальном помещении – котельной. Единственной недостаток медной продукции – высокая стоимость.

Металлопластиковые

Такие изделия появились в начале 90-х годов и в то время они были на пике популярности, благодаря привлекательному внешнему виду и доступной стоимости. Но, во время сильных морозов, система прогревается вплоть до +100 градусов по Цельсию, что плохо сказывается на металлопластиковых трубах: в месте соединения изделия с фитингом нередко образуются зазоры, из-за чего водопровод дает протечку.

Достоинства металлопластиковой продукции:

диэлектрический внешний контур;
большой ассортимент фитингов;
изделиям не страшна коррозия;
легкая сборка.

Из недостатков выделяют небольшую прочность фитингового соединения – их время от времени придется подтягивать. Для загородных домов, где водопроводная система планируется использоваться не так часто, металлопластиковые трубы подходят.

Поливинилхлоридные

Это полимерные изделия, легкие в использовании и имеющие сравнительно высокие эксплуатационные характеристики. Благодаря сложной структуре полимеров производители улучшили качество продукции – повысилась ударная прочность и морозостойкость. В ходе изготовления поливинилхлоридных труб не применяются токсичные вещества, поэтому изделия подходят для организации питьевых водопроводов.

Преимущества ПВХ продукции:

доступность;
длительный эксплуатационный срок;
водные потоки и ультрафиолетовые лучи не сказываются на качестве труб;
щелочи и кислоты не причиняют им ущерба;
легкая сборка;
стойкость к замерзанию воды внутри труб;
подходят для прокладки в земле.

ПВХ-трубы показали себя как надежные и прочные изделия, поэтому пользуются большим спросом при прокладке водопровода. Собранная система способна прослужить десятки лет.

Полиэтиленовые или ПНД

У полиэтилена, как у материала, немало положительных свойств, что делает трубы из него такими востребованными. Они способны отталкивать воду, а благодаря гладкой внутренней поверхности снижается трение между жидкостью и стенками изделия, соответственно, не образуются засоры. Температурные перепады трубам не страшны. Данный материал пластичен, поэтому при низкой температуре изделия не станут портиться.

№5. Напорная и безнапорная канализационная система

Давление на трубы может оказываться не только снаружи, но и изнутри. В зависимости от того, каким образом организован сток, давление это будет разным. Есть безнапорные канализационные системы, когда стоки продвигаются самотеком. Подобным образом работает канализация в квартире. Так же организовывается сток воды в частном доме, когда участок стоит на склоне. По магистральным канализационным трубам стоки продвигаются под давлением. На равнинном участке стоки к септику также придется гнать принудительно. В этом случае не обойтись без напорного оборудования, работа которого будет подвергать трубы дополнительной нагрузке.

Тип канализационной системы накладывает отпечаток на выбор ПВХ труб:

для безнапорной внутренней канализации подойдут трубы с толщиной стенок 1,8-3 мм, используются пластифицированные трубы. Для безнапорной наружной канализации берут трубы с толщиной стенок от 3,2 мм (для диаметра 110 мм) до 12 мм (при диаметре 500 мм);
трубы для напорной канализации изготавливают из непластифицированного ПВХ. Такие изделия в зависимости от толщины стенки выдерживают давление 0,8-1,6 МПа. Толщина стенки варьируется от 2,2-6,6 мм для трубы диаметром 90 мм до 12,3-23,9 мм для труб диаметром 500 мм.

Сантехнический прибор	Внутренний диаметр (мм)
Унитаз	110
Ванна, душевая кабинка, мойка	40 — 50
Раковина, биде	40 — 50
Стиральная и посудомоечная машинка	25
Комбинированный слив	50
Канализационная разводка	50
Стояк	110
Отводы	65 — 75

Место монтажа	Диаметр (мм)
Наружный трубопровод	110 – 160 (в зависимости от объема стоков)
Если подсоединена баня, сауна	150 — 200
Если подсоединен бассейн	200 — 300
