Какую выбрать пластину для теплого пола?

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

Особенности системы тёплого пола

Чтобы понять, как металлическая теплораспределительная пластина повышает эффективность работы тёплого пола, нужно разобраться в некоторых особенностях классической системы низкотемпературного водяного отопления.

Тёплый пол состоит из сети греющих труб, уложенных на слой теплоизоляции, по которым циркулирует теплоноситель, например, вода, и замоноличенных в бетонную стяжку.

В отличие от радиаторных систем отопления, теплоноситель тёплого пола не нужно греть до высоких температур. Система рассчитывается таким образом, чтобы в жилом помещении температура на поверхности тёплого пола не превышала 28-29 °C. При этом человек субъективно воспринимает лучистое тепло, идущее от тёплого пола, как более комфортное. В результате температуру в комнате можно понизить и сделать её не 20, а 18 °C, а уменьшение температуры всего на 1 °C позволяет сократить среднегодовое потребление энергоресурсов примерно на 6-12 %.

Т.е. потребитель получает двойную выгоду — эффективную и одновременно экономичную систему отопления. Неудивительно, что с каждым годом увеличивается количество людей, желающих смонтировать в загородном доме тёплый пол. Но, при всех достоинствах системы, она имеет ряд недостатков, связанных, в первую очередь, с особенностями конструкции и монтажа.

Выше мы уже говорили, что трубы тёплого пола находятся в бетонной стяжке, имеющей большую массу.

В результате владельцы домов с деревянными перекрытиями, сюда отнесём каркасники, дома из СИП-панелей, брусовые дома (не рассматриваем плитный фундамент УШП и полы по грунту), вынуждены отказаться от тёплого пола, т.к. его вес просто не выдержат несущие балки перекрытия.

В эту группу можно отнести загородных жителей, которые хотели бы реконструировать, без глобальных переделок, старые дома, перекрытия которых также не рассчитаны на повышенную нагрузку от бетонной стяжки. К третьей группе отнесём владельцев коттеджей, которые планируют смонтировать бетонный тёплый пол, но хотели бы повысить эффективность его работы и уровень комфорта.

Отметим, что классическая схема монтажа тёплого пола связана с «мокрыми работами». Это также накладывает ряд ограничений, например, если бетонирование предстоит производить зимой при отрицательных температурах. Кроме этого, залив бетонную стяжку, необходимо дать ей время на набор необходимой прочности. Это увеличивает сроки проведения строительных и отделочных работ и, соответственно, приводит к возрастанию сметы.

Я собираюсь сделать теплый пол в новом доме. Замоноличивать трубы в бетонную стяжку не хочу. Задумался о том, как сделать тёплый пол, который быстро выходит на рабочий режим по принципу: пришёл с работы, включил, и он быстро нагрелся.

Решить все эти задачи можно, если смонтировать тёплый пол на базе металлических термопластин, сделав т.н. лёгкие «сухие» тёплые полы, или замонолитить теплораспределительные пластины в бетонную стяжку.

Это интересно: Теплый пол Nexans — схема работы и характеристики, терморегуляция и обогрев помещений, отзывы

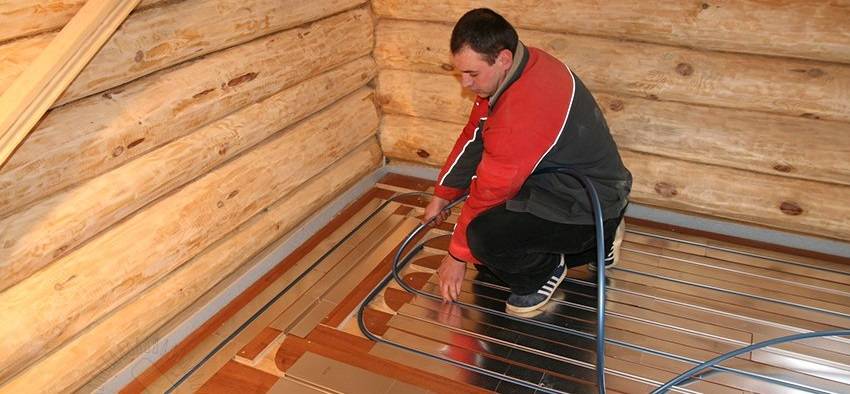

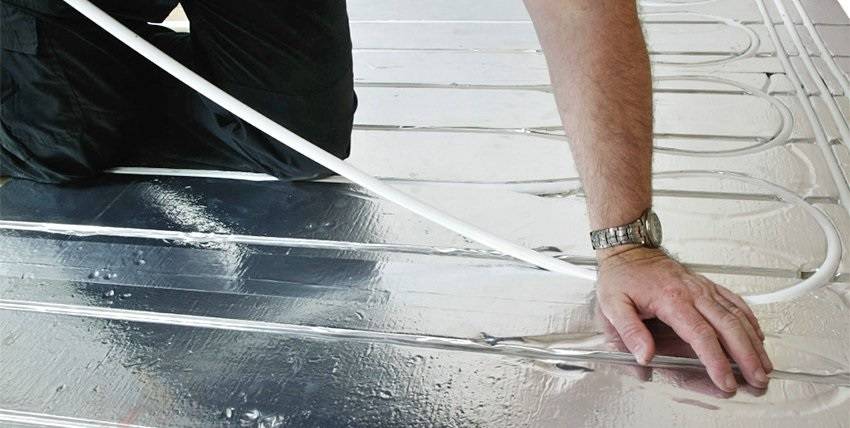

Применение теплораспределительной пластины для теплого пола в фото

Применение теплораспределительной пластины для теплого пола в фотографиях.

Еще недавно сделать теплый пол в старой квартире было весьма проблематично — традиционный метод укладки теплоконтура под бетонную стяжку не годился в постройках со старыми деревянными полами. Нельзя было его ставить и там, где бетонную стяжку запрещали из-за серьезного перегруза перекрытий. Вопрос перестал быть проблемой, когда появилась технология установки теплораспределительной системы для теплого пола.

О пластине и системе

Этот метод иногда называют «сухой стяжкой», имея в виду, что все работы проводятся по сухому полу без применения обычной в таких случаях цементной заливки.

Суть метода — в установке пластин из алюминия, которые будут нагреваться от труб и распределять тепло по поверхности пола. В качестве основного материала применяются алюминиевые, медные пластины или листы оцинкованного металла, которые профилированы ребрами жесткости и имеют каналы для укладки нагревательных труб.

Ребра жесткости, помимо усиления конструкции, выполняют также функцию компенсатора теплорасширения. А канал, плотно обхватывая трубу, передает ее тепло всей поверхности листа. Лист, в свою очередь, направляет тепло расположенному сверху напольному материалу. Таким образом удается избежать укладки привычной стяжки из бетона, при этом добившись равномерности прогрева комнаты.

: использование пластинчатых теплообменников снижает нагрузку на основание в минимум 7 раз, если сравнивать вес традиционной бетонной стяжки. Вес одной пластины, например, из оцинковки — 550 граммов при длине 1000 мм на 125 мм. Таким образом, зная минимальный шаг раскладки пластин (он соответствует 125 мм), можно рассчитать вес конструкции и то, как она будет обеспечивать теплом.

К достоинствам пластин можно отнести то, что они заранее снабжены специальными насечками, которые позволят при монтаже избежать резки металла — по насечкам пластинки легко отламываются в нужном месте. Это упрощает монтаж, а также существенно экономит время работы.

Функции плиты теплопередачи

Плиты теплопередачи выполняют три основные функции:

Где применяется система?

Теплораспределительная система с применением пластин идеально подходит для ремонта теплоснабжения старого дома, где основа пола — брусья. С помощью этого метода установки можно смонтировать отопление, альтернативное коллективному, даже там, где раньше это было невозможно. При этом новый вид отопления не повлияет существенно на высоту помещения.

Если бетонная стяжка «съела» бы сантиметров десять высоты до потолка, то высота установки теплораспределительной пластины будет не выше 30 мм. Если же конструкцию смонтировать прямо на балки, то потеря высоты и вовсе будет практически нулевой.

В обоих случаях пластинчатый теплообменник укладывают между промежутками между черновым полом, прикрепляя листы к нему. Трубы вводятся в пазы. Финишное половое покрытие кладется сверху

Теплораспределительная система с пластинами отлично подходит также для нового строительства и при проведении реконструкции. Она годится для применения на всех типах полов, имеет малую высоту установки и позволяет сделать монтаж очень быстро. Все это делает систему весьма перспективной.

Как выбрать материал?

Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.

К числу таких относится следующее:

Способ монтажа

Сухая (или настильная) теплая система монтируется по тому же принципу, что и при укладке обычного теплоконтура водяных теплых полов под стяжку. Есть только ограничения по диаметру трубы — она должна совпадать с размером паза на пластине. Все остальные этапы монтажа, включая укладку контура, подключение, совпадают со стандартными этапами работ рассмотренными в видеопособии.

Обзор Применение теплораспределительной пластины для теплого пола .

На что обратить внимание при выборе

На сегодняшний день строительный рынок представлен шикарным выбором теплораспределительных листов, все они отличаются между собой видом производства, а также материалом, из которого изготовлен каркас

Чтобы приобрести качественную пластинку, необходимо тщательно изучить ее эксплуатационные характеристики и обратить внимание на следующие показатели изделия:. Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность

На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется

Теплоемкость. Многие торговые марки представляют различные типы тепловых профилей, рекламируя при этом их высокую тепловую проходимость и отражающую способность. На самом деле это неправда, так как, в независимости от условий использования системы обогрева, листы будут постоянно нагреваться, поэтому скорость подачи тепла замедляется.

• Коэффициент полезного действия. Данный показатель не зависит от того, изготовлены пластины из стали или алюминия. Как правило, для улучшения КПД, необходимо дополнительно применять специальные теплоизоляционные материалы, которые при установке конструкции выкладывают небольшим слоем на металлическую фурнитуру.
• Защита от коррозии. Многие считают, что если тепловые листы постоянно нагреваются, то им не грозит коррозия металла, поэтому изделия не нуждаются в специальном покрытии. Подобное мнение ошибочно, так как даже при малейшем попадании влаги через верхний слой пола при высокой температуре создаются благоприятные условия для образования ржавчины.

Стоит также заметить, что выбор пластин зависит и от того, в каком помещении планируется установка «теплого» пола. Для каждой комнаты свойственен свой микроклимат и влажность, поэтому могут применяться профили разных моделей, отличающиеся защитными качествами, аккумулятивной способностью и теплоемкостью. Например, для ванных комнат и кухонь, где наблюдаются постоянные температурные перепады и высокая влажность, подойдет изделие с хорошим антикоррозийным покрытием, а если укладка пола будет выполняться на бетон, для повышения передачи тепла понадобятся пластины из алюминия или меди.

Немаловажным показателем для покупки станет и высота помещения, где устилается пол. Для высоких комнат нужно использовать алюминиевые каркасы, они быстрей передают тепловую энергию, и поток теплого воздуха равномернее распределяется по всему периметру помещения.

Подводя итоги, можно сказать, что пластины играют огромную роль в распределительной системе и обеспечивают помещение хорошим обогревом. Но чтобы конструкция эффективно работала, к данным элементам нужно также подбирать и качественные трубопроводы. От теплопластин зависит только передача энергии. Поэтому следует побеспокоиться и о наличии изоляционной подложки. До начала монтажных работ необходимо выполнить правильные расчеты материала и подготовить схемы установки.

О том, как загнуть алюминиевую пластину для теплого пола, смотрите в следующем видео.

Преимущества и недостатки

Теплый пол без стяжки монтируется и нагревается быстрее Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластин:

• количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
• система просто укладывается своими руками после составления плана расположения труб;
• снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
• несущественно уменьшается размер комнаты по высоте.

Сухой теплый пол при каркасном строительстве

В каркасном доме пол должен укладываться по деревянным брусьям покрытий. Правильно возведённая конструкция всегда предполагает расстояние между грунтом и перекрытиями, благодаря опорным сваям. В таком помещении пол обязательно следует утеплять и, зная несложные правила, можно сделать это своими руками. Ведь холод и влажность могут стать причинами появления плесени, грибка и других патогенных микроорганизмов в древесной породе.

При создании сухого теплого пола дополнительно рекомендуется использовать теплоизоляционный материал в качестве подложки

Теплоизоляционные работы проводятся поэтапно:

• Сверху на сваи кладутся брусья лаг, к ним прибивают небольшие бруски, после чего возводятся перекрытия из досок;
• Поверх укладывается специальная перфорированная гидроизоляция, также между лагами можно разместить минвату, керамзит, пенопласт и другие изоляционные материалы, главное, чтобы они были хорошо утрамбованы;
• После этого делают дышащий слой из перфорированной мембраны для пароизоляции;
• Далее следует слой фанеры или стружечной плиты, если планируется дальнейшая укладка плитки, ламината или другого напольного покрытия;
• Производится укладка «чистового пола».

Статья по теме: Как мыть паркет: уход за полом в домашних условиях, средство для уборки, как почистить натуральное дерево

В процессе работы нельзя забывать о том, что сваи из металла обязательно должны быть изолированы от брусьев лаг с помощью рубероида. Настильная гидроизоляция может выполняться и из плёночного материала с предварительно вырытым котлованом и возведением подушки из разных наполнителей.

Назначение пластин

Металлическая термопластина применяется, если отсутствует возможность делать традиционную стяжку (строения с деревянным перекрытием, стены из пеноблока и другие). Иногда высота потолков не позволяет поднимать основание на толщину теплого пола. Срок сдачи объекта влияет на выбор стяжки или сухого способа укладки. Бетон набирает прочность 28 суток, а система с термопластинами готова к работе после окончания укладки финишного слоя.

Теплоотражающие структуры представляют собой альтернативу водяному полу на цементно-песчаном основании. Легкость конструкции позволяет использовать элементы на любом перекрытии, т. к. нагрузка увеличивается незначительно.

Водяные трубы плотно обхватываются металлом в канавке и нагревают элемент. Алюминий и сталь относятся к группе эффективных проводников тепла, поэтому передают энергию напольному покрытию. Конвекция в виде потоков и струй полностью отсутствует, поверхность нагревается равномерно. Тепло передается результативнее, если боковые части термопластины плотно прилегают к основанию и верхнему слою.

Преимущества и недостатки

Теплый пол без стяжки монтируется и нагревается быстрее

Монтаж пола сухим способом имеет преимущества перед традиционной укладкой труб мокрым методом. Высокая теплопроводность металла позволяет нагревать поверхность за короткое время.

Положительные стороны использования термопластин:

• количество пластин и вес конструкции легко рассчитывается самостоятельно, т. к. известен шаг и масса пластин;
• система просто укладывается своими руками после составления плана расположения труб;
• снижается нагрузка на части перекрытия по сравнению с мокрыми вариантами;
• несущественно уменьшается размер комнаты по высоте.

Недостаток проявляется в том, что после отключения котла металлические пластины остывают сразу, а бетон держит тепло некоторое время. Стоимость термоэлементов высокая, но при мокром способе также приобретаются дополнительные материалы, и повышается трудоемкость работ.

Под напольное покрытие сверху пластин укладывается подложка из полистирола

Система монтируется на деревянной или полистирольной основе с пазами для расположения выпуклых пазов термопластин. Ламинат, ковролин, паркет или плитка укладываются по влагоизолирующему слою. Для гидроизоляции применяют полиэтилен плотностью 200 микрон.

Полосы раскладываются с перехлестом 10 – 15 см и крепятся скотчем между собой, периметр оформляется демпферной лентой, клеящейся к полиэтилену и стене. Если помещение с повышенным парообразованием, например ванная комната, дополнительно ставится слой пароизоляции или выбирается материал с комбинированной защитой от влаги и пара.

Изоляция выполняется 2 раза:

• по площади перекрытия перед укладкой утеплителя;
• на поверхности смонтированной системы из труб и пластин.

В продаже есть сплошные пластины без пазов для труб, тогда борозды делаются самостоятельно. Используется фанера и кусок трубы диаметром 16 мм. В листе делается канавка, пластина накладывается на фанеру, и желоб на металлическом элементе продавливается трубой. Края термопластины выравниваются подручными средствами.

Вместо ячеистого утеплителя можно уложить пластины между деревянными брусками

Порядок сборки теплого пола:

1. покрытие очищается от мусора и выравнивается шпаклевкой или самовыравнивающейся смесью;
2. раскладывается гидроизоляционный слой;
3. укладывается теплоизоляционные маты;
4. делаются канавки, и монтируется теплораспределительные пластины;
5. прокладываются водяные трубы;
6. между пазами укладывается теплоизоляция.

Монтируется второй слой гидроизола после проверки работоспособности системы. Делается окончательная отделка пола.

Пирог теплого пола с использованием базальтового утеплителя и теплораспределительных пластин

Такой тип устраивается в деревянном доме или жилище с балочным перекрытием из природного материала. Сухой способ предполагает реечную или модульную систему укладки. Первый вид делается с помощью досок или брусков, а при втором используются готовые блоки из ДВП с готовыми пазами.

Опорный слой толщиной 20 мм выполняется из древесины, влажность которой не больше 6-10%. Доски лиственных пород должны быть шириной 80 мм, длиной – до 1200 мм.

Состав конструкции теплого пола по дереву:

• основание со слоем гидроизоляции;
• доски, модули или бруски, разложенные по плану;
• разводка труб с применением пластин;
• изоляция от пара и влажности;
• гипсоволокнистый лист толщиной 10 мм;
• напольное покрытие.

Доски можно укладывать сплошным слоем, но придется делать в каждой из них паз для выступа термопластины. Этот способ относится к трудоемким и дорогим, т. к. древесина обрабатывается на станке и дома не всегда есть условия.

Другой вариант в том, что доски раскладываются с зазором, который по ширине и длине соответствует выпуклому пазу пластины. Площадь основания под теплый пол выравнивается по горизонтальному уровню, чтобы не нарушать ток энергоносителя.

Процедура замены термопасты на процессоре

Перейдём к самому главному и расскажем подробно, как поменять термопасту:

1. Первым делом нужно понять, требуется ли вообще замена термопасты для процессора. Определить это несложно. Достаточно зайти в биос. Можно скачать и установить на ПК программу Speccy. С её помощью также легко узнать температуру центрального процессора. Только предварительно его лучше всего загрузить «тяжёлыми» приложениями и играми. Узнав до какой температуры греется процессор, далее следует зайти на сайт производителя CPU (intel, AMD и т. д.). Там вы легко найдёте характеристики вашего процессора, в том числе, и максимальную температуру работы. Остаётся сравнить показатели. К слову, вообще для всех процессоров 60 градусов – уже плохо. Так что имейте это ввиду. Хороший показатель – 40-45 градусов.
2. Второй этап – это подготовка компьютера к замене термопасты. Поэтому выключаем устройство. В том числе, и из сети. Затем снимаем заднюю или боковую крышку (зависит от системного блока).
3. Отключаем питание кулера от основной платы и снимаем его. Также убираем радиатор. Теперь доступ к процессору открыт. Желательно, снять его. Как правило, для этого нужно воспользоваться небольшим металлическим рычагом, который установлен сбоку от процессора.
4. Следующий шаг – удаляем старую термопасту (как с процессора, так и с радиатора). Сделать это можно с помощью ткани, туалетной бумаги или ваты, смоченной в спирте (или водке). Главное, не использовать растворители на основе нефтепродуктов. Также после очистки поверхности процессора не прикасайтесь к ней, чтобы не оставить жирных пятен.
5. Наносим термопасту. Буквально немного. Обычно хватает объёма, равного семечки подсолнечника. Равномерно распределяем термопасту по всей поверхности процессора. Нужно сделать так, чтобы её слой был очень тонким. Не больше 1 мм.
6. При этом на круглом чипе пасту не размазываем. Правильно – просто выдавить капельку по центру. Затем надавить сверху радиатором. За счёт чего термопаста сама равномерно распределится по всей поверхности.
7. Устанавливаем процессор обратно. Не забываем почистить кулер и радиатор от пыли и грязи. Затем и их ставим на место. Подключаем кулер к материнке. Ставим крышку на системный блок.

Вот и всё! Теперь вы знаете, как заменить термопасту на процессоре. Согласитесь, эта процедура совсем не сложная. В большинстве случаях она помогает справиться с перегревом CPU.

Однако, как быть, если все равно греется процессор? Можно поставить более мощный кулер, а также почистить все «внутренности» от пыли. Возможно, что причина перегрева кроется в том, что было слишком много термопасты или не работает система охлаждения. Если же температура продолжает быть высокой, то настоятельно рекомендуем обратиться в сервисный центр. Скорее всего, самому в домашних условиях справиться с проблемой нельзя.

Как выбрать материал?

Теплораспределительные листы существуют в ассортименте, модели различны по размерам, форме, материалу, из которого они изготовлены. На рынке представлена продукция как импортного производства, так и отечественных предприятий. Выбирая материалы для монтажа теплых полов, нелишним будет знать о некоторых распространенных заблуждениях относительно теплопроводных пластин.

К числу таких относится следующее:

Чем выше теплопроводность пластин (например, у алюминия), тем лучше коэффициент полезного действия. На самом деле на КПД, то есть отопительную способность, практически не влияет то, из каких материалов сделан теплораспределитель. По закону сохранения энергии теплый пол все равно отдаст воздуху в квартире все тепло. А вот от хорошей теплоизоляции под пластинами снизу зависит многое.
Хорошо, если теплопластины будут держать тепло, то есть иметь большую теплоемкость

На самом деле то, как она аккумулирует тепло, не совсем и важно — нагреваются листы постоянно. А вот на скорость нагрева большая теплоемкость влияет, и это как раз не очень хорошо с учетом нынешних теплосхем с регуляторами.
Теплопластинам не нужна защита от коррозии, потому что они всегда нагреты и не имеют влажности

На самом деле это не совсем так. Влажность может быть от конденсата, от просачивания воды сквозь финишное покрытие полов, а в повышенной температуре процессы коррозии идут даже быстрее. Поэтому, выбирая материалы, нужно думать либо о защите от влаги, либо сразу приобретать такие листы, которые имеют антикоррозийное покрытие или не окисляются.

Материалы для укладки теплого пола без стяжки

Система водяного теплого пола без стяжки подразумевает укладку труб отопления на полистирольную или деревянную основу со специальными пазами при использовании металлических теплораспределительных пластин. Сверху трубы накрывают влагоизолирующей подложкой и укладывают финишное покрытие: ковролин, плитку, паркет, ламинат.

Трубы для настильного пола могут быть медные, полипропиленовые или полиэтиленовые. Предпочтение часто отдается последнему варианту из-за простоты укладки, невысокой цены, устойчивости к агрессивным средам и длительного срока службы. В системе, собранной из полиэтиленовых труб, можно использовать не только воду, но и любые антифризы – они не оказывают на трубы разрушающего действия.

Труба настильного типа для теплого пола

Пенополистирольная плита обеспечивает теплоизоляцию чернового пола и не допускает теплопотерь в нижнем направлении. Кроме того, она обеспечивает удобство укладки труб: специальные пазы или выступы на ее верхней части позволяют уложить трубы с нужным шагом без дополнительной разметки и зафиксировать их. Между собой плиты крепятся с помощью замка. Размер плит – 500х1000 мм.

Пенополистирольная плита

Деревянные модули из ОСП или ДСП с каналами для труб. В них укладывают металлические пластины, поверх которых производят монтаж труб. Модули представляют собой пластины с шириной 13, 18 или 28 см – размер выбирается в зависимости от шага укладки трубы.

Образец деревянного модуля для укладки труб

Теплораспределительные пластины выполнены из алюминия или оцинкованной стали, имеют паз для укладки трубы необходимого диаметра и ребра жесткости. Плоская сторона пластин вплотную примыкает к подложке и финишному покрытию, перераспределяет тепло по его нижней поверхности и нагревает его.

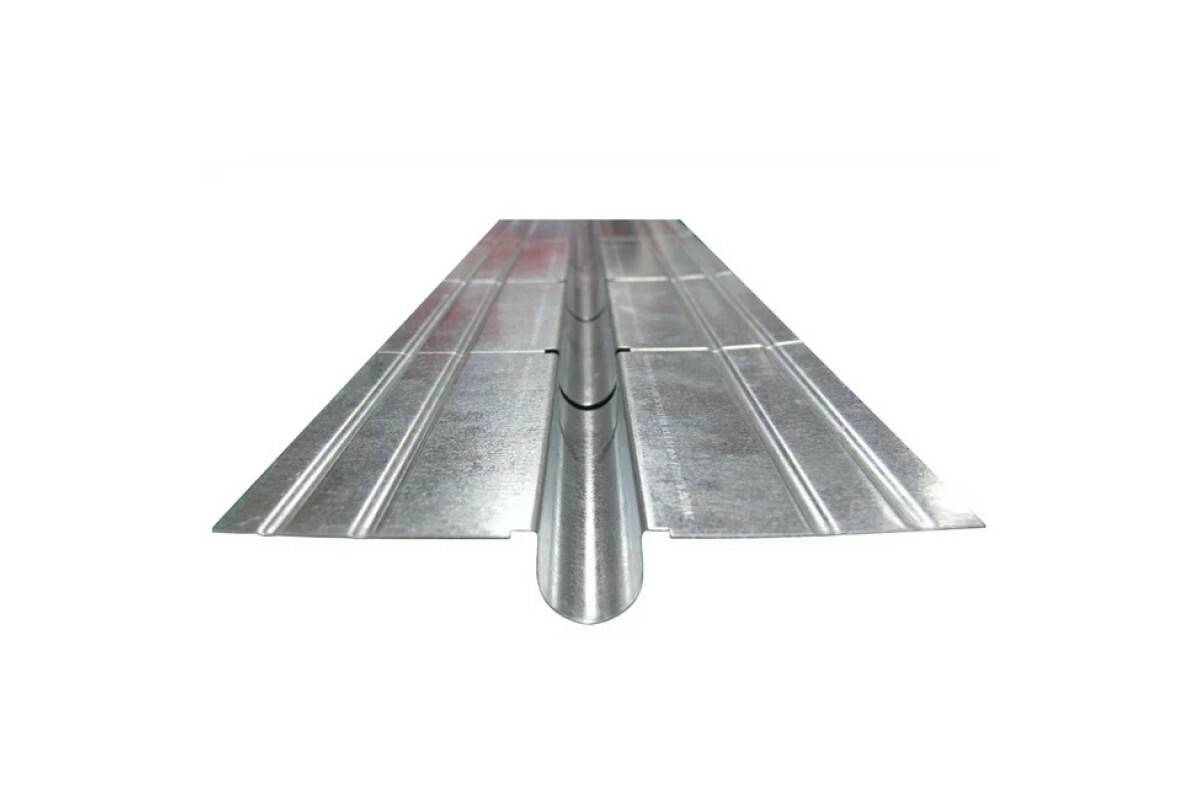

Теплораспределительные пластины

Монтаж своими руками

Перед тем, как положить теплый пол под ламинат, необходимо определиться с вариантом его укладки. Она может происходить следующим образом:

1. По лагам. Для этого удобно использовать специальные модули из ДСП, в заводских условиях укомплектованные бороздками со специальными каналами, термораспределяющими пластинами из металла и всеми необходимыми крепежами. Их только нужно собрать в соответствии с инструкцией. Но стоит такой комплект очень дорого.
2. На рейках. Для этого применяют строганную доску, влагостойкую фанеру или ДСП толщиной 21-28 мм. Расстояние между рейками обычно равняется их ширине, а ширина соответствует расстоянию между трубами в контуре.

Подготовка основания

При укладке системы «водяного теплого пола» на деревянное основание монтаж необходимо производить после проведения комплекса подготовительных работ, к которым относятся:

1. «Вскрытие» старого покрытия и расположенной под ним основы. При этом удаляются старые гидро- и теплоизоляционные материалы, а само основание очищается от следов грязи, грибка и плесени.
2. Визуальная оценка общего состояния основания. Его нужно осмотреть на предмет выявления различных повреждений. На этом этапе следует демонтировать участки балок, пришедших в негодность, заменив их новыми вставками. При обнаружении сильных перекосов и завалов поверхности ее необходимо выровнять при помощи металлических уголков, специальных накладок и других фиксирующих элементов.
3. Обработка деревянного основания антисептическими препаратами. Это позволит избежать дальнейшего гниения и разрушения этого материала.

Последним этапом подготовки основания является его очистка от пыли и строительного мусора. Подробную инструкцию по подготовке теплого пола под ламинат можно найти на видео, представленного в интернете.

Изготовление каркаса

При укладке теплого водяного пола на несущую деревянную конструкцию с шагом балок до 60 см, работы могут производиться непосредственно по этому основанию. Для этого в нижней части балок закрепляются черепные бруски, выступающие в качестве опор. По ним набиваются доски чернового пола.

Настелить черновой пол можно и без черепных брусков. При этом доски фиксируются прямо в несущие балки с подвальной или подпольной стороны. Пространство между опорными лагами заполняется пароизоляционным материалом, на который укладывается слой теплоизоляции толщиной 15-20 см из минваты, пенополистирола или пеноплекса.

Расстояние между первичным полом и теплоизоляционным слоем должно составлять не менее 8-10 см. Для дополнительной вентиляции в «черновом основании» у стены желательно оставить небольшой незашитый участок.

При изготовлении каркаса для полов с шагом балок более 60 см черепные бруски следует крепить на большей высоте, так как черновой пол в этом случае будет крепиться на ДСП или фанеру, прибитую к опорным балкам.

После утеплителя необходимо прикрепить слой пароизоляции. Более подробно узнать, как производится укладка теплого пола под ламинат можно на видео.

Укладка труб

Для монтажа теплых полов на водяной основе используются трубы из полипропилена и металлопласта. Их раскладка может производиться двумя способами:

• по спирали;
• змейкой.

Первый способ является более предпочтительным, так как в этом случае происходит чередование «холодного» и «теплого» контуров.

В домашних условиях легче и удобнее уложить трубы «змейкой». Раскладывать их следует с шагом не более 30 см. Около стен шаг может быть минимальным: 10-15 см. Это позволит избежать потерь тепла в местах сопряжений.

Подключение

Подключение теплых полов к отопительной системе может осуществляться различными методами. Самыми распространенными являются:

• Смесительные узлы;
• Система коллекторов.

После этого производится процедура опрессовки, основной целью которой является выявление протечек и неисправностей в трубопроводе. Эту операцию обязательно необходимо провести до укладки напольного покрытия!

Для «подстраховки» пробный пуск лучше производить совместно со специалистами. Дополнительную информацию о подключении теплых полов под ламинат своими руками можно почерпнуть из видео.

Подложка

После того, как техническая часть конструкции пройдет проверку под повышенным давлением, поверх труб укладывается подложка, функцию которой могут выполнять следующие материалы:

• Пробка;
• Вспененный полиэтилен с фольгированным покрытием;
• Фольгированный полистирол;
• Экструдированный полипропилен.

Перечисленные материалы имеют разную стоимость. К примеру, самой дорогой является подложка из фольгированного полистирола. Но и теплоизолирующие характеристики у нее также самые высокие.
