Изготовление и установка подъемных ворот своими руками

Типы подъемных ворот

Все представленные на сегодняшний день гаражные ворота подъёмного типа можно разделить на два вида:

  • поворотные;
  • секционные.

Установка подъемно-поворотных ворот представляется наиболее разумным решением в ситуации, когда:

  • уровень размещения притолоки гаражного проема слишком занижен или же она вообще отсутствует;
  • перед владельцем стоит задача обеспечить конструкции ворот повышенную надежность;
  • у владельца возникло желание оборудовать свой гараж более современным в плане оформления вариантом ворот.

Разумно задуматься о монтаже секционных ворот тогда, когда в гараже имеется достаточное пространство, чтобы переводить конструкцию из вертикального положения в горизонтальное. По технологии монтажа они схожи с поворотными: в качестве места их размещения выступает внутренняя часть проема. Основу конструкции полотнища ворот образует несколько секций, которые сохраняют подвижность относительно друг друга. При использовании подобной конструкции доступ к гаражу открывается за счет перемещения секций вверх по направляющим, установленным на поверхности стен и потолка гаража.

Устройство откатных ворот

Ворота откатного типа пользуются заслуженной популярностью – они долговечны, респектабельны, практичны. Поэтому многие владельцы гаражей выбирают именно этот вид въездных конструкций

Важно учитывать каждый этап работ, выполнять все процедуры качественно и правильно

Внимание! Сперва следует предусмотреть создание надежного фундамента. Этот этап работ является одним из самых важных

Снизу к полотну приваривают направляющую балку. При этом следует сделать точные расчеты, чтобы при движении полотно не перекосило. Заранее выбирают направление, в котором будет откатываться створка.

Откатные ворота консольного типа обладают несколькими отличительными особенностями. Каркас сваривают из профильной трубы. К нему приваривают несущую балку, внутри которой перемещаются ролики. Поскольку балка приварена к полотну, она передвигается при открытии конструкции.

Чтобы продлить срок исправной службы ворот, на створку снизу крепят разгрузочный ролик. Эта деталь входит в нижний улавливатель, принимая на себя часть нагрузки. Чтобы конструкция при открытии стопорилась, устанавливают ролик ограничителем. Боковые качения предотвращают установкой верхнего улавливателя.

Чтобы внутрь балки не попала грязь, ее концы закрывают заглушками. Изделие устанавливают на трех деталях:

  • опорный столб;
  • ответный столб;
  • фундамент, на который устанавливаются площадки с каретками.

Реализовать автопривод в откатной конструкции гораздо проще, чем в других системах. Его устанавливают между роликовых кареток. Чтобы привести полотно в движение, сбоку к нему крепят рейку с зубчиками. Электропривод оснащают блоком контроля.

Плюсы создания консольных гаражных ворот:

  • В таких моделях нет открывающихся створок, поэтому полезная площадь перед гаражом не уменьшается.
  • Нельзя повредить машину при случайном открытии.
  • Проем не ограничен по высоте.
  • Даже при обильных снегопадах полотно довольно легко открывается и закрывается.
  • Все элементы качения, которые обеспечивают работу конструкции, размещены внутри балки, поэтому на них не действуют неблагоприятные погодные факторы.
  • Открыть ворота может даже ребенок, ведь больших усилий не требуется.

Однако у откатных ворот есть и свои недостатки. К ним относится сложность сооружения и установки, необходимость освободить участок для открытия створки в полтора раза больший, чем ширина самого проема.

История появления ворот секционного типа

В 1950-х годах были изобретены секционные ворота, в тени популярных моделей их никто не замечал, только спустя 30 лет наметился рост популярности, и сейчас секционки занимают лидирующие позиции.

Причинами такой востребованности являются следующие факторы:

  • Они практически не занимают пространства.
  • Высокая прочность.
  • Надежность.
  • Внешний вид.

Единственный минус секционок – их высокая стоимость. Можно сделать секционные ворота по чертежам самостоятельно, существенно сэкономив при этом. Они ничем не будут отличаться от тех, которые вы купите в магазине или закажете по индивидуальным замерам.

Анализ схемы изготовления

В отличие от других вариантов, брать за основу чертеж заводской модели не рекомендуется. В большинстве случаев полотно поднимается с помощью сложной системы противовесов и направляющих. Сделать подобную конструкцию ворот самостоятельно будет проблематично. Но из этого чертежа можно взять некоторые компоненты.

Особую проблему представляет собой нижняя часть. Сделать движущиеся шарниры и регулируемую подъемную систему будет сложновато. Выход – закрепить нижнюю часть воротного полотна с помощью системы роликов. Рама будет выполнять функцию направляющих. В итоге схема будет модернизирована для изготовления конструкции своими руками.

Описание принципа работы самодельных подъемных гаражных ворот:

  • Верхние ролики крепятся на г-образные профильные трубы. Движение происходит по горизонтальным направляющим из п-образного профиля.
  • Подъем осуществляется с помощью противовеса. Снизу ворот приваривают крюк, к которому крепится стальной трос, ведущий к ролику вверху. Масса противовеса зависит от веса створки и ее высоты, определяется опытным путем.
  • Дополнительно можно сделать распашную створку. Для этого на раму ворот необходимо приварить ребра жесткости.
  • Полотно формируется из алюминиевых или оцинкованных листов. Желательно сделать утепление с внутренней части.

Это общее описание принципа изготовления и работы конструкции. Детали можно адаптировать под конкретный проем, улучшить функционал подъемных ворот.

Подготовка к изготовлению ворот своими руками

Предварительный этап включает в себя выбор конструкции, разработку собственной схемы или изучение имеющейся документации и выбор готового чертежа. Это позволит определить потребность в материалах, а также подготовить необходимое оборудование и инструменты.

Выбор проектного решения и разработка чертежа по имеющимся размерам

Определяясь с конструктивным исполнением подъёмного ограждения, используйте проверенное техническое решение — рычажный механизм с шарнирным креплением.

Можно самостоятельно разработать эскиз будущей конструкции.

Типовой эскиз поможет выполнить привязку конструкции к размерам вашего гаража

Если навыки проектирования отсутствуют, целесообразно использовать готовую документацию.

По готовому чертежу вам будет проще изготовить необходимые детали ворот

Изучив документацию, следует проставить на ней фактические размеры гаража. Это позволит определить потребность в материалах.

Советы по выбору материалов

При выборе материалов обратите внимание на их прочность и пожаробезопасность. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:. Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

Базовый комплект, позволяющий самостоятельно изготовить подъёмныую конструкцию с рычажным механизмом, включает:

  • металлическую трубу прямоугольного сечения размером 6х12 см с толщиной стенки 3–4 мм, необходимую для изготовления рамы;
  • деревянные брусья сечением 8х12 см, из которых можно сделать коробку, если у вас нет стальной прямоугольной трубы;

  • металлические штыри и кронштейны, необходимые для крепления рамы ворот к проёму;
  • комплект стальных швеллеров №8 или 10, а также уголков 4х4 см, используемых для складных шарнирных элементов и направляющих планок;
  • стальную трубу квадратного сечения со стороной 4 см для сборки каркаса ворот;

  • компенсационные пружины из проволоки диаметром 3 см для приводного механизма;
  • резиновый уплотнитель, позволяющий компенсировать зазоры по периметру конструкции;
  • стальные листы толщиной 3 мм, дощатые щиты или сэндвич-панели, необходимые для зашивки полотна ворот;
  • комплект оборудования для сборки электрического привода, если запланировано оснащение автоматикой;

  • пластиковые панели или декоративные отделочные материалы, позволяющие выполнить облицовку с внешней стороны;
  • утеплитель — минеральную вату, пенопласт или пенополистирол.

Все материалы следует предварительно разрезать на заготовки, соответствующие требованиям проектной документации.

Необходимые инструменты

В процессе работы понадобятся следующие инструменты и электрическое оборудование:

  • рулетка длиной 5 метров, строительный уровень;
  • комплект гаечных ключей и набор различных отвёрток;
  • электрическая дрель в комплекте со свёрлами;
  • болгарка с отрезным кругом диаметром 180 мм;
  • аппарат для электрической сварки.

Стандартный комплект электрического оборудования и слесарных инструментов позволит самостоятельно осуществить изготовление подъёмных ворот.

Установка своими руками

Для изготовления каркаса необходимы точные длина и ширина проема гаража. Сначала определяют размеры будущих ворот. Также делают чертежи будущей конструкции. Чтобы сделать основу гаражной конструкции, нужен сварочный аппарат.

Схема устройства каркаса

Каркас выполняется из металлического уголка, который приваривается по всему периметру дверного проема. Таким образом отделывают откос внутри и снаружи. Между собой внутренние и наружные уголки сваривают металлическими полосками в нескольких местах. Должна получиться каркасная рамка.

Далее к наружному уголку приваривают швеллер, который будет частью открывающихся ворот. Сверху он не должен доходить до каркасной рамки на 1 см, а снизу – на 2 см. Справа и слева между уголком и каркасной рамкой должен остаться зазор в 5 мм.

Эскиз распашной рамы

Далее необходимо разрезать верхнюю часть каркасной рамки для того, чтобы дать возможность створкам открываться.

После того как каркас готов, по бокам приваривают разборные петли. Нижнюю часть необходимо соединить наружным уголком, а верхнюю – с каркасной рамкой. Такая конструкция подойдет и для гаража из профнастила.

Металлическим воротам для гаража, сделанным своими руками, необходимо утепление.

В качестве утеплителя используют такие материалы:

Пенопласт набивают на заранее приготовленный каркас из бруса, прикрученный на внутреннюю часть металла. Каркас соединяют с металлической основой саморезами с использованием металлических уголков. Пенопласт крепят жидкими гвоздями непосредственно к обрешетке. Если есть стыки или щели, их необходимо заделать монтажной пеной.

Пеноизол и пенополистирол крепятся по такому же принципу на монтажный профиль. Для начала делается обрешетка из металлического профиля. Каркас выполняют из пристенного профиля, внутренняя обрешетка – из направляющего.

Детальные схемы использования профилей всех видов есть на любом строительном сайте. Затем к обрешетке дюбелями крепится любой из выбранных материалов.

Нежелательно утеплять гаражные ворота минеральной ватой: возможно ее намокание во влажном помещении.

Поверх конструкции из утеплителя необходимо прикрепить облицовочный материал в виде:

  • деревянной вагонки;
  • пластиковой вагонки;
  • ДСП.

По краю дверь обшивают специальным уплотнителем, не давая проникать холодному воздуху с улицы.

При выборе утепляющих материалов не стоит экономить

Важно найти качественные и долговечные стройматериалы, чтобы после зимнего сезона не пришлось все переделывать

Установка

Первоначальным этапом монтирования воротной установки считается проектирование будущей конструкции. Нужно снять размеры с проема и составить эскиз либо взять уже подготовленный чертеж с расчетами и схемами.

Далее необходимо приобрести стройматериалы и найти инструменты, чтобы приступить непосредственно к изготовке воротной конструкции:

  • Собирают коробку из отдельных брусков, скрепляемых меж собой железными пластинками либо уголками.
  • Коробка фиксируется непосредственно в самом проеме, закрепляется штырями, низ коробки приблизительно на 2-3 см заглубляют в пол.
  • Собирают полотно створки. Рама покрывается щитом, а после закрывается листами металла.
  • Опору механического устройства изготавливают из уголка. Два отверстия диаметром – 1 см просверливают в полке. Такие отверстия нужны при фиксировании механического приспособления к опорным стойкам. В следующей полке сверлят 3 отверстия, они нужны при установке пружинного кронштейна. Закрепленный к полке кронштейн послужит опорой пружинам.
  • Установленный кронштейн вместе с пружинкой соединяют регулировочной пластинкой, такую пластину производят из металлической полосы. Крайние веточки пружинки применяют как зацеп, внизу присоединяют регулятор натяжения. Кольцо получится с одного края, с другого нужно нарезать резьбу.
  • Шарнирный узел внизу изготавливают из уголка, в котором должно быть 0,85-сантиметровое отверстие. Приваривается уголок к раме на расстоянии меж ребром и центром отверстия. Такой тип отверстия понадобиться для сборки рычага подъемного механического устройства.
  • Пластину, в которой есть нужное отверстие для сборки регулятора натяжения, приваривают к торцевой части рычага.
  • Для передвижения щита нужно изготовить рельсы. Края двух составленных уголков приваривают так, чтоб пространство внутри меж пиками вершин составило 5 см.
  • Край этой рельсы приваривают к железной пластинке с высверленными отверстиями. Промежуток в 8 см оставляют между осевой линией и самой нижней частью поперечны. Куски швеллера приваривают по краям рельсов на 15-сантиметровом расстоянии. Болтом швеллер крепят к брусу на потолке.

Есть несколько рекомендаций, которых стоит придерживаться при обустройстве подъемно-поворотных конструкций:

  • рекомендовано применять сварку для качественной надежной сборки деталей. Так можно понизить надобность в крепежах, высверливании лишних отверстий;
  • высота гаражных ворот не может быть менее 2,2 м;
  • барабан лучше расположить сзади при достаточно низком подъеме;
  • у нижнего профиля гаражного полотна должно быть наличие паза, куда устанавливают уплотнитель;
  • основным параметром считается масса полотна, приемлемый вес составит 100 кг;
  • реверсную самоблокирующуюся лебедку можно устанавливать как привод;
  • для установки автоматики лучше использовать автомобильную сигнализацию.

Необходимые материалы и инструменты

Количество необходимых материалов для сооружения ворот для собственного гаража может изменяться в зависимости от их размеров, а также выбранной конструкции. Однако если вы предпочтете самый простой вариант изготовления конструкций из металла подъемного типа, то вам потребуются следующие материалы:

  • деревянные бруски 120×80 мм. Они будут использоваться для изготовления коробки;
  • деревянные бруски 100×100 мм, которые будут применены для потолка;
  • уголки из металла 40×40×4 мм для рельс;
  • металлический прут диаметром 8 мм;
  • пружина с внутренним диаметром 30 мм;
  • металлические уголки 35×35×4 мм. Они будут нужны для изготовления рамы;
  • штыри из металла. Они понадобятся для закрепления конструкции;
  • швеллер 80 на 45 мм;
  • полотно для створки.

Эти материалы вам потребуются для того, чтобы своими руками изготовить ворота в гараж с ручным режимом подъёма. Если у вас есть желание установить систему автоматического привода, чтобы облегчить себе процесс, то придется приобрести ее дополнительно.

При выполнении работы по сооружению и установке таких ворот в гараже из инструментов потребуются:

  • сварочный аппарат;
  • дрель со сверлами по металлу и дереву;
  • болгарка.

Кроме этого, необходимо подготовить привычный набор инструментов, который есть в арсенале у каждого настоящего хозяина:

  • карандаш;
  • уровень;
  • гаечные ключи;
  • отвёртка;
  • рулетка;
  • молоток.

Монтаж потолочных направляющих

Процесс монтажа потолочных направляющих

Система потолочных направляющих подвешивается к верхнему перекрытию гаража с помощью телескопических подвесов. Эти приспособления позволяют вывести идеальную плоскость. Высоту подвесов регулируют с помощью винтовых соединений.

Система потолочных профилей имеет изогнутую форму: закругление на стороне, противоположной проёму гаража. После фиксации горизонтальных направляющих к потолку с помощью подвесов устанавливают полудуги, формирующие закругление системы. Завершающий этап – соединение торцов дуг монтажной перемычкой.

Процесс установки подъемных ворот

Подъемные ворота начинают монтироваться с установки поворотного рычага. Лучше всего использовать стандартный поворотно-шарнирный механизм с обязательной регулировкой длины крепления рычага.

Монтаж подъемных ворот.

Целесообразно подыскать регулировку по принципу домкрата. Если рычаг изготавливается самодельным, то необходимо предусмотреть крепежную пластину с пазами, позволяющими изменять длину крепления рычага до 10 см.

После установки поворотного механизма и предварительного закрепления рычага фиксируется компенсационная пружина с помощью кронштейнов, выполненных из швеллеров. Затем створка поднимается вертикально и своими роликами вводится в профиль рельсов на потолке гаража.

Устанавливаются стопоры (любой доступной конструкции), исключающие выскальзывание роликов из зацепления с рельсами. Створка поднимается максимально вверх и производится окончательная фиксация рычагов поворотного механизма и завершающая регулировка компенсационной пружины. На полотно створки с внешней стороны внизу закрепляется ручка удобной конструкции.

Принцип их изготовления аналогичен, но все соединения производятся с помощью сварки.

Как самостоятельно сделать подъемные ворота в гараж?

Хорошо оборудованный гараж – залог долговечного хранения автомобиля. Однако не все автолюбители знают, что определяющую роль в этом играют гаражные ворота, которые должны быть не только удобными, но и практичными.

С этой точки зрения среди всех разновидностей конструкций выгодно выделяются подъемные гаражные ворота.

Подъемные ворота в гараж

Такое изделие представляет собой цельную воротную створку, которая открывается благодаря подъемному механизму, задвигаясь под потолок. Его лавным преимуществом является экономия места и легкость в процессе эксплуатации. Подъемные ворота действительно удобны.

Теперь вы можете забыть о долгом и трудоемком отворении замков и створок распашных ворот. Благодаря подъемному механизму легким движением одной руки вы сможете открыть гаражные ворота за считанные секунды.

Еще одним немаловажным преимуществом такого изделия является его надежность. В отличие от секционных конструкций, цельное воротное полотно обладает большей герметичностью и теплоизоляцией, а если по контуру проема гараж обустроен хорошими уплотнителями, такие ворота станут просто незаменимыми.

Вдобавок ко всем этим плюсам конструкция ворот настолько проста, что ее сможет изготовить своими руками и установить в гараж человек, не обладающий глубокими познаниями в строительном деле.

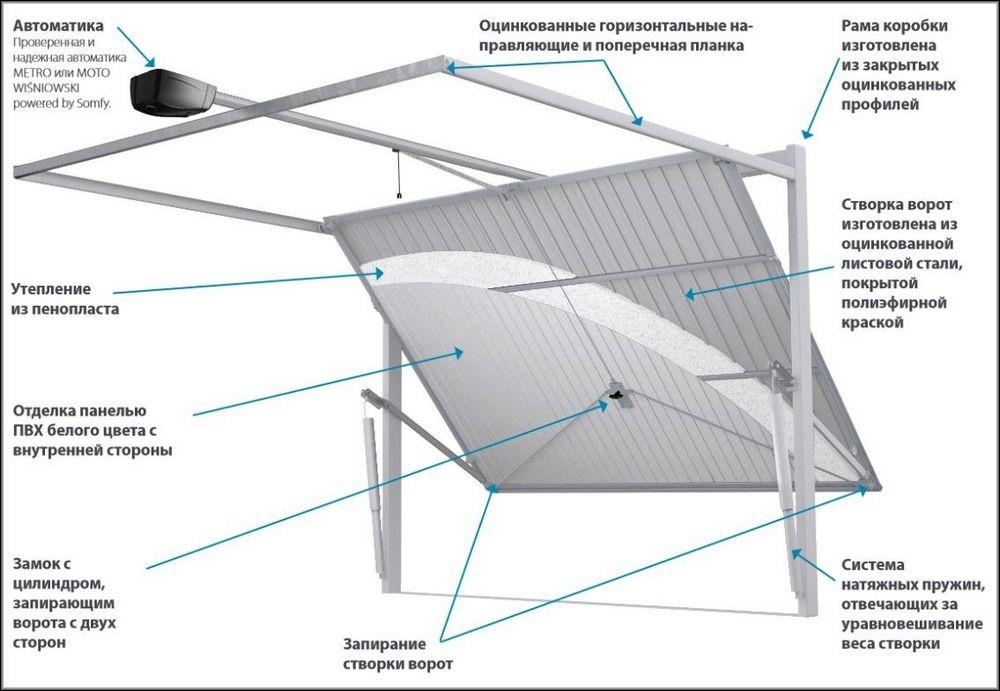

Подъёмно-поворотные

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь. Стальной или деревянный каркас монтируют в проём, в коробку обязательно ставятся профили непосредственно для полотна. Оно изготавливается из деревянных досок, сэндвич-панели, покрыть его следует металлом. Дверь, сделанная из цельного куска древесины, очень недешёвое удовольствие, выбор попроще – доски, пропитанные химическим составом, который укроет от погоды и покрытые металлом, покрашенным в любой цвет. Можно обклеить дерево кусками прессованного пенопласта или другого утепляющего материала.

Прежде, чем начать непосредственно делать ворота, надо изучить доступные способы подъёма.

  • Способ при использовании шарниров и рычажков. Простенькая конструкция обещает надёжность, однако нужно очень удачно смонтировать направляющие профили и слаженно настроить натяжение пружин. Профили следует поставить параллельно и ровно.
  • Противовесный способ. Трос крепят по углам рамы вниз, пропускают через блок, ведут к шкиву лебёдки, а в её конце и находится противовес. Его масса будет соразмеримой весу ворот. Вариант означает, что рама и каркас будут подвержены немалой нагрузке, такой механизм советуют выбирать исключительно для огромных ворот. Следующий шаг: проектировка ворот. Измеряем проём и чертим эскиз (ищем в интернете чертежи).

Важно Понадобятся такие детали: металлический прут на регулятор напряжения диаметр 8 мм; уголок для рельса сечение – 40 х 40 х 4 мм, на раму – 3.5х3.5х0.4 см; деревянные бруски с сечением 12 на 8 и потолочные 10 на 10; кронштейн швеллерный 8 х 4.3 х 0.5 см; штыри металлические; пружина диаметр 3 см.

Коробка собирается из деревянных брусков, их концы соединяются пластинками из стали или уголками, а низ углубляется на 2 см вглубь пола, дальше закрепляем её в проём штырями из стали.

В состав этого типа двери входит коробка, подъёмная створка и механизм, открывающий дверь.

Виды откатных ворот

Гаражи имеют разное местоположение и конструкцию, поэтому в определенных случаях ворота приходится приспосабливать к особенностям постройки

Поэтому следует обратить внимание на тот вариант, который подходит для определенного гаража:

  • Подвесные. Такие конструкции часто устанавливают на въездах на территорию промышленных предприятий. Их механизм работает довольно просто – в верхней части установлено профиль, по которому перемещаются роликовые опоры. Рельсу делают прочной, чтобы она могла выдержать массу конструкции.
  • Рельсовые. Верхняя балка в таких изделиях не применяется. Высоту таких ворот выбирают в зависимости от предполагаемой нагрузки на фундамент. Обычно используют всего 3 ролика. Два их них располагаются на створке. Третий способствует фиксации верхней части, чтобы она не смещалась в сторону.
  • Консольные. Такие конструкции представляют большой интерес для владельцев гаражей, поскольку не имеют ограничений по габаритам транспорта. Для таких ворот устраивают отдельное основание. Сама створка не касается линии проема, она практически удерживается в воздухе.

Раму разных ворот собирают одинаково, однако роликовые опоры отличаются.

На что обратить внимание

При выборе или изготовлении гаражных распашных конструкций следует обратить внимание на такие нюансы:

  1. Определить, в какую сторону будут открываться створки, и освободить место для них. Учесть наличие и близость других строений. Створки должны открываться свободно. Чаще всего применяют открытие наружу.
  2. Сталь лучше выбирать толщиной 5 мм, в этом случае имущество будет под надежной защитой прочного металла.
  3. Не стоит делать конструкцию из алюминия: она потребует ремонта через несколько лет.
  4. Чтобы увеличить износоустойчивость изделия, необходимо красить его хорошей машинной краской.
  5. Можно сделать конструкцию из профнастила своими руками. Такие створки легко монтируются и прослужат долго даже при небольшой толщине листа. Изделия из профлиста имеют хороший вид и подойдут любому строению.
  6. Изначально одну из створок необходимо делать с калиткой. Ее можно монтировать и отдельно. Этот вариант более практичный. Такое положение удобно при наличии тяжелых массивных ворот, которые неудобно открывать.
  7. Не стоит выбирать деревянные изделия: они не станут надежной конструкцией. Но могут стать неплохим бюджетным вариантом на время.
  8. Самодельные металлические ворота позже можно оборудовать автоматикой. В настоящее время на рынке можно найти несколько вариантов приводов.

Петля в разрезе

Обустройство гаражного сооружения – дело ответственное. Необходимо учитывать износостойкость, надежность, простоту монтажа, наличие свободного места для конструкции. Прочные и надежные изделия можно создать своими руками, используя только качественные материалы. По фото можно выбрать дизайн изготавливаемой модели.

О выборе модели гаражных ворот

В условиях нехватки свободного места к выбору воротной конструкции приходится подходить особенно тщательно. Хочется не только обеспечить безопасность автомобиля, но и минимизировать бюджет, а также позаботиться о комфортной эксплуатации.

Также неплохо подумать о неявных, но важных факторах: о частоте открывания, об удобстве зимней эксплуатации, о соответствии дизайну дома. Складная конструкция – только один из вариантов обустройства; возможны и другие варианты самодельных ворот в гараж:

  • Распашные ворота. Гаражная классика, ценимая за простоту реализации и эксплуатации. Состоит из двух створок, подвешенных на петлях; встречаются автоматические модели. Минус: распашным воротам нужно пространство, и регулярное очищение этого пространства от снега.
  • С подъемно-поворотным механизмом. Полотно, закрепленное на раме, поднимается и принимает горизонтальное положение, напоминая козырек над входом. Конструкция обладает высокой герметичностью, занимает минимум места; жестко закрепленное полотно надежно защищает от взлома. Недостатки: стоимость, уменьшение высоты проема и сложность изготовления своими руками.

Откатные. Створки двигаются по направляющим, система открывания может быть ручной или автоматической. Конструкция проста в изготовлении и использовании, но роликовая система нуждается в тщательном уходе и защите от осадков.
