Зачем нужен подкладочный ковер под гибкую черепицу и как его правильно монтировать?

Монтаж подкладочного ковра под мягкую черепицу

Подкладка под мягкую кровлю укладывается либо сплошным покрытием, либо отдельными участками, в узлах. Это зависит от крутизны крыши. На пологих кровлях необходима сплошная укладка ковра, при среднем уклоне скатов достаточно фрагментарного монтажа.

На очень крутых кровлях тоже нужно класть полностью. Приблизительно так:

  • до 18 градусов – сплошное покрытие;
  • свыше 60 – сплошное;
  • в промежутке – фрагментарное.

Для разных марок эти цифры могут быть разными. Например, Технониколь и Руфлекс разрешают класть фрагментарный ковер от 18 градусов, а Тегола только от 30.

Подкладку можно класть горизонтально и вертикально. Вертикально (от конька к свесу) кладут при большой крутизне ската. При небольших уклонах, при сложной конфигурации крыши, при наличии ендов предпочтителен традиционный горизонтальный способ монтажа.

Обратите внимание

Не рекомендуется укладывать ковер в холодную погоду, т.к. при низких температурах он теряет пластичность. Порядок укладки:

1. При наличии ендовы укладка ковра начинается с нее. Ковер кладут вдоль всей ендовы на битумный клей с нахлестом 10-15 см следующей полосы на предыдущую.

2. Сплошная укладка продолжается на карнизных свесах: раскатать рулон вдоль карниза, убедиться в отсутствии загибов, зафиксировать степлером или кровельными гвоздями с шагом 20 см.

3. Следующую полосу кладут с нахлестом на предыдущую 10 см. На поперечных стыках нахлест 15 см.

4. На фронтонную планку ковер стелют с напуском.

5. В верхней части ската подложку обрезают по линии конька, крепят битумным клеем и/или гвоздями. С противоположной стороны кладут вторую полосу, с перехлестом через конек 15 см. Тоже фиксируют битумным клеем.

6. На примыканиях к дымоходам по периметру труб крепят деревянные бруски треугольного сечения. Ковер заводят на бруски, сажают на клей. Позже (при укладке финишного покрытия) плитки тоже нужно заводить на бруски.

Несколько слов о цене на подкладочный ковер

Стоимость на подкладочные ковры широко варьируется. В 2020 году цена была следующей:

Марка подкладочного ковраСтоимость
Ковер подкладочный Технониколь Shinglas Anderep Gl972 руб./рулон
Ковер подкладочный Технониколь Shinglas Anderep Ultra2280 руб./рулон
Ковер подкладочный Технониколь Shinglas Anderep Prof3680 руб./рулон
Ковер подкладочный Технониколь Shinglas Anderep Barrier2750 руб./рулон
Ковер подкладочный Tegola Айсбар Р самоуплотняющийся2785 руб./рулон
Ковер подкладочный Tegola Сейфити СБС-21316 руб./рулон
Ковер подкладочный Icopal Fel’X4320 руб./рулон
Ковер подкладочный Icopal K-EL1190 руб./рулон.
Ковер подкладочный Katepal PrimeBase3406 руб./рулон

Монтаж подкладочного ковра для мягкой кровли (как и укладка самой черепицы) – дело энергоемкое. При нарушении технологии пострадает и само покрытие, и внутренняя часть крыши – каркас, утеплитель.

Обращайтесь в нашу . У нас пятнадцатилетний опыт монтажа любых кровель, в том числе мягких. Мы произведем укладку ковра и финишного покрытия быстро, недорого и на совесть.

Монтаж подкладочного ковра

Шаг 1. Для укладки подкладочного ковра под мягкую черепицу понадобится ряд инструментов, а также некоторые материалы. Это битумная мастика, небольшой металлический шпатель, острый нож, карандаш и рулетка, плоскогубцы, молоток.

Что потребуется для укладки подкладочного ковра под мягкую черепицу

Шаг 2. Стропила закрываются выравнивающим материалом (плитами OSB). Между отдельными элементами основания обязательно оставляется зазор в несколько миллиметров. Далее производится установка карнизных планок. Они фиксируются по периметру крыши на ее край. При этом в области ендовы две отдельные планки укладываются внахлест.

Крепление карнизной планки в области ендовы

Шаг 3. Карнизные планки приколачиваются кровельными оцинкованными гвоздями в шахматном порядке с шагом 15 см. Слишком близко к перегибу карнизной планки крепежные элементы не забиваются.

Карнизные планки приколачиваются кровельными оцинкованными гвоздями

Гвозди забиваются с шагом 15 см в шахматном порядке

Шаг 4. В области ендовы планки стыкуются так, чтобы небольшой оставшийся язычок ранее закрепленной планки оказался под планкой следующей. Тогда соединение будет аккуратным.

Планки устанавливаются с нахлестом

Стыковка планок в области ендовы

Шаг 5. Начинается монтаж подкладочного ковра. На ендову укладывается отрезок ковра шириной 1 м так, чтобы по обе стороны от оси ендовы располагалось по 50 см покрытия.

На ендову укладывается отрезок ковра шириной 1 м

Шаг 6. Ковер аккуратно разравнивается на поверхности, при этом до края карнизной планки он не должен доходить примерно на 2-3 см. При этом чем меньше угол и длина ската крыши, тем меньше и отступ.

Ковер должен не доходить до края карнизной планки примерно на 2-3 см

Шаг 7. С обратной поверхности ковра снимается защитная пленка. Для удобства одна часть ковра отворачивается, пленка с нее снимается и убирается под другую часть ковра.

Снятие защитной пленки с ковра

Шаг 8. Половина ковра со снятой пленкой кладется назад и приглаживается к поверхности основания руками. Точно такая же процедура производится и со второй половиной ковра.

Процесс снятия пленки

Шаг 9. Подкладочный ковер на остальную часть кровли стелется горизонтальными полосами. От края карниза также выдерживается отступ в 1-3 см.

Подкладочный ковер укладывается горизонтально

Шаг 10. Материал укладывается внахлест на ранее уложенный отрезок ковра на ендове. Нахлест должен быть не менее 15 см.

Нахлест должен составлять минимум 15 см

Шаг 11. Приклеивание начинается от края крыши. С крайнего участка ковра отрывается защитная пленка, подворачивается под другой край материала. Покрытие расправляется на основании и приклеивается.

Ковер приклеивается от края крыши

Шаг 12. Остальная часть рулона скатывается в трубочку. Во время приклеивания идет одновременное снятие защитной пленки и приклеивание ковра к поверхности крыши.

Остальная часть рулона скатывается трубочку

Шаг 13. Остальная часть крыши может быть закрыта ковром с механической фиксации. Отрезок нужной длины укладывается с продольным нахлестом 10 см. Ковер в верхней части прибивается оцинкованным крепежным материалом с шагом 20-25 см.

Продолжается укладка подкладочного ковра

Шаг 14. Все стыки ковра промазываются мастикой на основе битума. Слой наносимого клеевого состава не должен быть более 1 мм.

Стыки промазываются битумной мастикой

Видео – Подкладочный ковер Шинглас

Монтаж ковра подкладочного несложен, главное – соблюдать все правила и требования. Только в таком случае получится не допустить ошибок, которые могут стать фатальными и испортить надежность кровли.

Технология создания обрешетки. Особенности конструкции

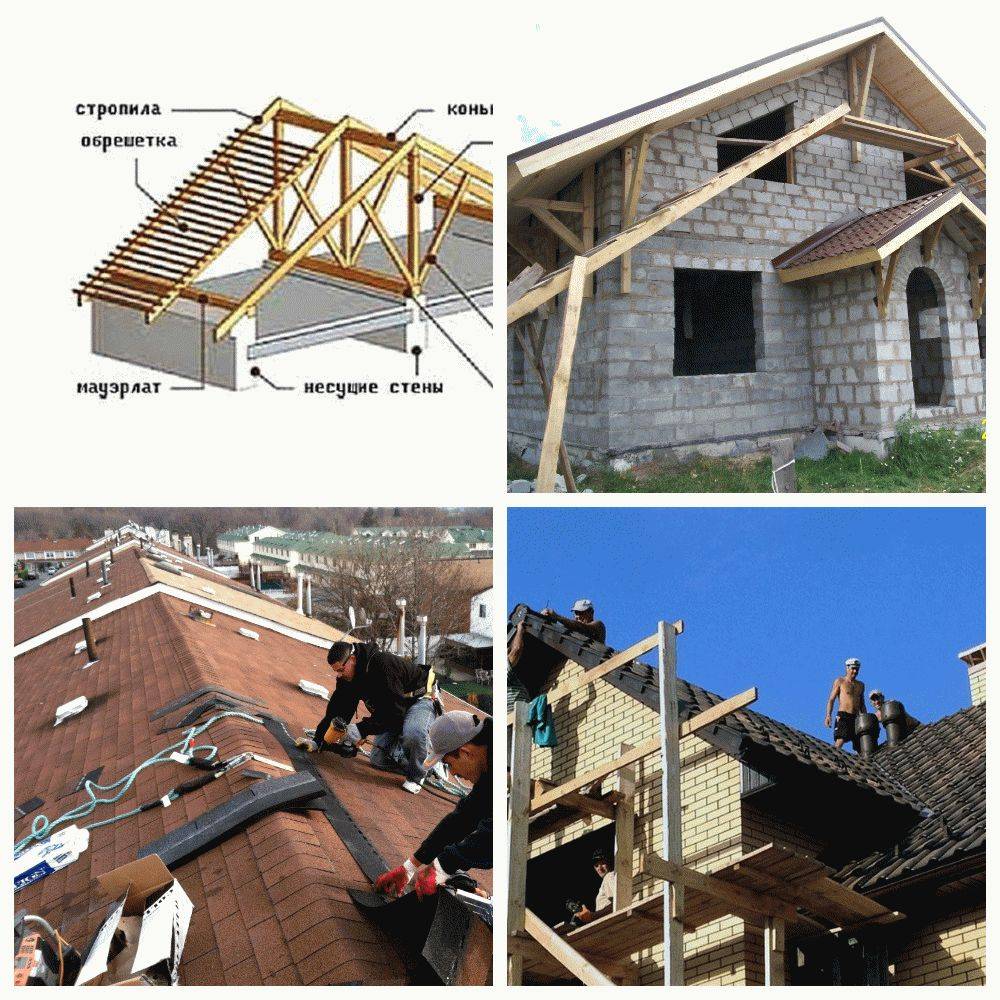

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

Мауэрлат для двухскатной крыши

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

Стропильная система

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой

Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли

Кровельная вентиляция

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Размещение листов фанеры или ОСП на стропилах крыши

Самые популярные производители подкладочных ковров

  • Katepal. За этим названием скрывается финский производитель. В его арсенале вы сможете найти три разновидности аналогичных материалов: рулонный материал с механическим способом крепежа (Katepal K-EL), с самоклеящейся основой (U-EL) и продукция с антиконденсатным основанием выпускается под названием LiteBase.
  • Не стоит сомневаться и в отечественных производителях. С наилучшей стороны себя показал Ruflex. Данная фирма выпускает материалы с механическим и самоклеящимся способом крепежа.
  • Русский производитель Tegola так же относится к качественным материалам. В частности хочется выделить линейку продукции под названием Safety. Сейфити базируется на выпуске подкладочного материала, который может устраиваться наплавляемым или механическим методом.
  • Если вы знакомы с маркой Технониколь, то лишних слов произносить думаю не стоит. Все материалы, выпускаемые под этой маркой заслуживают уважения. Кстати, это все тот же отечественный производитель.
  • Американская компания Tarco может нас порадовать довольно богатым выбором подкладочного материала. В России, продукция этой фирмы известна под маркой Easy Lay.

Приобретая подкладочный материал в первую очередь обращайте внимание не на цену, а на его качество. Ведь может оказаться, она выше отечественного продукта лишь потому, что рулон проделал большее расстояние при транспортировке

Функции подкладочного ковра

Основных функций у подкладочного ковра две – это выравнивание основания и гидроизоляция кровли. При помощи этого материала можно легко сделать незаметными стыки между листами материала, которым закрыта обрешетка. Он также поможет компенсировать перепады уровня кровли.

Укладка мягкой кровли

Гидроизоляционная функция особенно актуальна в уязвимых местах – например, в области карнизов, ендовы, примыкания кровли к трубам. Также материал предотвратит образование конденсата внутри кровельной системы во время колебаний температур воздуха. И еще ковер в регионах с большим количеством снега выполняет роль амортизационной подложки, когда большое количество осадков формируется на крыше.

Зачем укладывать подкладочный ковер

За счет того, что подкладочный ковер обеспечивает отличную защиту деревянной конструкции крыши от влаги, она прослужит максимально долго, так как не начнет гнить. Ведь даже обработанное различными защитными средствами дерево все же склонно к разрушению, если на него постоянно воздействует влага.

Подкладочный ковёр под мягкую кровлю (самоклеящийся)

Цены на ковры подкладочные

Ковер подкладочный

В целом, можно выделить следующие достоинства подкладочного ковра:

  • прочность;
  • герметичность;
  • хорошая влагозащитная функция;
  • тепло- и шумоизоляция помещений;
  • выравнивание кровельного основания;
  • обеспечение защиты внутренней части кровли от конденсата.

Главный недостаток подкладочного ковра – это его немалая стоимость. Материал иногда сравнивается в цене с самой мягкой черепицей.

При небольшом уклоне скатов кровли покрытие укладывают на ендовы и конек. Ковер следует укладывать рулонами снизу вверх. Нахлест обычно составляет 20 см

Как укладывать подкладочный ковер?

Многие производители рекомендуют укладывать ковёр по всей поверхности кровли, однако некоторые владельцы домов закрывают им только уязвимые участки:

  • места коньковых соединений;
  • под торцевыми планками;
  • под карнизными планками.

Насколько правильно они поступают, можно судить по углу крыши:

Угол скатаРекомендации
Малый угол до 18Застилать всю поверхность крыши.
Крутой скат с углом от 60Покрывать всю поверхность крыши по вертикали, чтобы не допустить образование складок.
Средний уголДопустима точечная защита только проблемных участков.

Чтобы понять, зачем нужен подкладочный ковёр на всей поверхности кровли при малом уклоне, следует вспомнить, что зимой, во время оттепели, снег подтаивает, в результате чего создаются ледяные барьеры. Из-за них вода накапливается на мягкой кровле и может проникнуть под её клеевыми стыками. А ковёр обеспечивает дополнительную гидроизоляцию.

Процесс укладки зависит от типа покрытия. По способу крепления выделяются два типа такого покрытия:

  • неклейкий;
  • самоклеящийся.

Так, при наличии самоклеящегося слоя обеспечивают его плотное примыкание к основе и хорошенько прижимают для прочной сцепки. Для её усиления материал прикрепляют строительным степлером или специальными гвоздями. Эти же приспособления применяются для крепления материала без клейкой основы. Не рекомендуется полностью довериться клеевому слою, отказываясь от дополнительных креплений.

Следующие подсказки расскажут, как стелить подкладочный ковёр правильно:

  • Идеально укладывать его на ОСП-3 или влагостойкую фанеру, поскольку этот материал ровный и твёрдый.
  • Рулоны нужно стелить внахлёст, герметизируя швы специальным клеем.
  • При монтаже нужно старательно натягивать ковёр, чтобы он не создавал складки, нежелательные для дальнейшей эксплуатации кровли.
  • Если в конструкции кровли присутствует ендова, монтаж подкладочного ковра следует начинать именно с неё.
  • На карнизных свесах рулон раскатывается вдоль карниза без образования складок или загибов, а затем фиксируется кровельными гвоздями или строительным степлером с шагом в 20 см. Материал сохраняет герметичность, даже если его целостность нарушают гвозди. Он обволакивает их, становясь с ними единым целым.
  • На участках близ конька, в верхней части ската, полоса материала на одной стороне должна перехлёстом покрывать подложку на другой стороне, чтобы на самом коньке не было шва. Так будет достигнута надёжная защита от протекания.

Монтаж обшивки кровли OSB

Общие правила:

Перед укладкой OSB необходимо смонтировать поверх контрбруса обрешётку.

Требования к обрешётке:

  • Поверхность досок обрешётки должна лежать в одной плоскости, в противном случае перепады высот будут заметны на готовой кровле.
  • Для обрешётки используется обрезная, сухая, ровная доска толщиной 20-25 мм и шириной 100-150 мм.
  • Расстояние между осями досок – не более 300 мм.
  • Доски, на которых стыкуются листы OSB (стыковые доски), следуют прибивать с расчётом, чтобы края OSB стыковались по центру досок.

Основные правила укладки OSB:

  • Плиты должны быть сухими и ровными.
  • Толщина плит – не менее 12 мм.
  • Гвозди по промежуточным доскам обрешётки вбиваются с шагом 300 мм, а по стыковым доскам – в шахматном порядке с шагом 150 мм. Первый ряд должен отступать от края на 10-15 мм, второй, на 15-20 мм.
  • При креплении OSB необходимо двигаться от нижнего угла, последовательно вбивая гвозди ряд за рядом.
  • Следует оставлять зазор в 3 мм между листами OSB для компенсации возможного расширения плит от влаги и тепла, кроме зазора между короткими сторонами в тех случаях, когда компенсация расширения вдоль плиты обеспечивается конструкцией стыка OSB (паз-гребень).
  • При наличии проёмов для дымоходов, обшивку крыши необходимо отодвинуть от дымохода на расстояние, определяемое Строительными нормами для соответствующего типа дымохода.

гидро – изоляция

Подкладочные ковры для скатной кровли

ANDEREP — cовременные инновационные подкладочные ковры, имеющие широкую область применения. Их можно использовать в различных конструкциях скатных кровель, как на вновь возводимых сооружениях, так и при ремонте, а также использовать в качестве временной кровли при перерывах в работе сроком до 6 месяцев.

ANDEREP — НИ КАПЛИ СОМНЕНИЙ!

В отличие от Запада, технологии использования подкладочных ковров для скатной кровли появились в России сравнительно недавно. Даже сейчас далеко не все подрядчики используют данный материал, опрометчиво считая это излишеством.

Без подкладочного ковра

С подкладочным ковром

Многим владельцам частного дома знакомы проблемы, возникающие при неожиданных протечках кровли. Происходят протечки преимущественно весной, в период таяния снега, когда из‑за разницы внешней и внутренней температуры происходит образование наледи. Снежный покров затрудняет сток воды по скату кровли, происходит «застой» воды и она попадает в подкровельное пространство, в зонах прохода вентиляционных шахт и дымовых труб, в местах установки антенн и т.д. Подобная ситуация может также возникнуть при дожде с сильными порывами ветра.

С подкладочным ковром

Подкладочные ковры ANDEREP можно использовать в качестве подкладочного ковра в различных конструкциях скатных кровель, как на вновь возводимых сооружениях, так и при ремонте, а также использовать в качестве временной кровли на срок до полугода при перерывах в работе. Подробнее

Находясь под финишным покрытием кровли битумно-полимерный слой подкладочного ковра надежно защищен от губительного воздействия УФ-излучения, что позволяет ему служить надежным гидроизоляционным слоем долгие годы.

Современные инновационные битумно-полимерные подкладочные ковры ANDEREP существенно отличаются от стандартных подкладочных ковров по структуре, техническим и эксплуатационным характеристикам. При производстве подкладочных ковров ANDEREP используются высококачественные материалы, надежность и долговечность, которых подтверждена лабораторными и практическими испытаниями. Скрыть

Специальная SBS-модифицированная битумно-полимерная смесь делает подкладочный ковер гибким, эластичным и очень надежным. Данная смесь обладает функцией «самозалечивания»: при креплении кровельным гвоздем, битум стягивается вокруг ножки гвоздя надежно герметизируя место прокола.

в системахскатных кровель

Подкладочный ковёр ANDEREP с механической фиксацией:

ANDEREP GL / GL LIGHT / GL PLUS

ANDEREP PROF / PROF PLUS

ANDEREP NEXT FIX

Самоклеящийся подкладочный ковёр ANDEREP:

ANDEREP NEXT SELF

Подкладочный ковёр ТЕХНОНИКОЛЬ с механической фиксацией:

Полимерный подкладочный ковёр ТЕХНОНИКОЛЬ

Самоклеящийся подкладочный ковёр ANDEREP:

ANDEREP NEXT SELF

В системах скатных кровель с финишным покрытием из гибкой битумной черепицы устройство подкладочного ковра необходимо осуществлять по всей площади кровли при любом уклоне крыши.

Самоклеящийся подкладочный ковер ANDEREP монтируется в местах наиболее вероятных протечек (карнизный свес, примыкания, ендова), а также по всей плоскости на кровлях с малым уклоном. Это предотвращает появление возможных нежелательных протечек по причине нарушения температурно-влажностного режима подкровельного пространства либо резких изменений температуры окружающей среды.

На остальную поверхность скатов монтируется подкладочный ковер ANDEREP с механической фиксацией.

Гибкая битумная черепица

Подкладочный ковёр ANDEREP

Деревянный настил (ОСП-3, ФСФ)

Деревянная стропильная система

Деревянный контрбрус для создания вентканалов

Шаговая обрешётка под утеплитель

Плиты из каменной ваты

Гибкая битумная черепица

Подкладочный ковёр ANDEREP

Деревянный настил (ОСП-3, ФСФ)

Деревянная стропильная система

Самоклеящийся подкладочный ковёр ANDEREP:

ANDEREP NEXT SELF

На скатных кровлях с финишным покрытием из штучных материалов (натуральный сланец, керамические, цементно-волокнистые, асбесто-цементные, хризотил-цементные, композитные плитки, дранка) при любых наклонах ската и при сплошном основании используется самоклеящийся подкладочный ковер ANDEREP ULTRA / NEXT SELF.

При монтаже кровли с финишным покрытием из штучных материалов самоклейщийся подкладочный ковёр укладывается по всей площади кровли.

Если монтаж ведется по обрешетке, обрешётка устраивается на смонтированный гидроизоляционный слой, уложенный на сплошной настил.

Финишное покрытие из плиток

Обрешётка под монтаж для финишного покрытия из плиток

Особенности монтажа и применения

Пословицу «Вода камень точит» можно отнести и к кровле. При использовании любого кровельного покрытия имеется ненулевая вероятность того, что со временем вода найдет путь в подкровельное пространство. Начало процесса закладывается в период сильных ветров или весной, после таяния наледи. Зонами риска любой крыши являются места стыковки элементов кровли, место выхода дымохода и шахты вентиляции, место установки антенны.

Закрепление края подкладочного ковраИсточник budshop.com.ua

Современное производство предлагает технологичный способ продлить срок беспроблемной эксплуатации крыши — это можно сделать с помощью подкладочного материала, обеспечивающего резервную защиту кровельной конструкции. Ковер, уложенный с соблюдением технологии, образует сплошную поверхность, по которой вода сможет стечь вниз без всякого вреда для нижележащих слоев кровельного пирога

Другое важное свойство ковровой подложки состоит в защите финишного покрытия от термического расширения деревянного основания

Подкладочный ковер под фальцевую кровлю рекомендуется укладывать, если монтируется сплошная обрешетка. Сплошное покрытие нуждается в изоляции от металла, поскольку на металлической поверхности из-за перепада температур образуется конденсат. Если обрешетка не сплошная, гидроизолировать металлическую кровлю не обязательно.

Защита частей кровельной конструкцииИсточник krovlyakryshi.ru

Для остальных видов крыш подкладочный слой рекомендуется использовать в первую очередь для усиления тех частей, на которые приходится максимальная нагрузка и наибольшая вероятность повреждения. Чтобы надежно зафиксировать гидроизолирующую подложку, используют специальный клей и крепеж, а монтаж стараются завершить до наступления морозов. Вариант укладки подкладочного слоя выбирается в зависимости от уклона кровельной конструкции:

  • Угол ската менее 12°. Плоская крыша нуждается в сплошной укладке и дополнительном слое на ребрах скатов, карнизных и фронтонных свесах, коньке и ендовах.
  • Угол наклона лежит в промежутке от 12° до 18°. Проводится укладка по всей поверхности одним слоем; при этом нельзя допускать образования складок и пузырей.
  • Угол ската более 18°. Можно ограничиться установкой защиты по местам вероятных протечек, включая кровельные выходы и примыкания. Нахлесты материала промазываются битумной мастикой.

Монтаж ковра на кровле с крутым скатомИсточник yandex.kz

Подготовка обрешетки к укладке ковра

Монтаж обрешетки крыши для устройства сплошного основания и укладка подкладочного материала проводится в следующей последовательности:

  1. Крепление брусьев обрешетки к несущим элементам крыши. Работы следует проводить снизу вверх.
  2. Необходимо закрепить нижнюю обрешетку прямо за карнизной доской. Это необходимо для надежной фиксации первого ряда черепицы.
  3. Укладка подкровельной ленты, располагая горизонтально, ориентируясь по направлению конька. Первая полоса укладывается у карниза, далее внахлест проводится укладка последующих лент вплоть до конька.
  4. Для обеспечения нормального зазора вентиляции проводится фиксация подкровельной полосы через стропилу и бруски обрешетки.
  5. Начальный брусок обрешетки крепится к грани стропил у карниза.
  6. Следующий брусок фиксируется за нижним краем первого на расстоянии 30-35 см.
  7. Последующие бруски прикрепляются с шагом 37 см, а последний брусок крепится к доске конька с использованием гвоздей на расстоянии 20 см.

Обрешетка под черепицу

Для надежности обрешетки и ее креплений, следует строго соблюдать за расположением всех брусков горизонтально и выдерживать промежуток между ними.

Как укладывать подкладочный ковер

Технология укладки предусматривает несколько этапов работ.


Общая схема укладки.

Подготовка. Перед тем, как укладывать подкладочную мембрану, нужно подготовить основание. Основанием под гибкую черепицу служит дощатая сплошная обрешетка или полностью закрытая поверхность кровли с применением ОСБ или фанеры влагостойкой.


Схема обрешетки.

В сплошной обрешетке обязательно устраиваются вентиляционные зазоры между досками или листами фанеры в 2-3 мм.

Укладка материала в ендове. После подготовки основания, приступают к настилу ковра в ендове. Целое полотно прокладки укладывают так, чтобы на правую и левую сторону от ендовы легли равные полосы.

При застилке ендовы следует добиваться выравнивания краев от середины. Если ширина рулона составляет 1000 мм, значит, с каждой стороны должно быть наклеено по 500 мм прокладки.

Укладка подкладки по свесу и торцам. Если выполняется не сплошная установка подкладочного ковра, следующим этапом настилают мембраны вдоль карнизных свесов и по торцам кровли. Заклеивают полностью ширину вылета плюс 600 мм вглубь кровли. При настиле на карнизах отступают 20 мм от края его перегиба.

Укладка у вентиляционных и печных отверстий. Далее приступают к защите основания вокруг вентиляционных отверстий, выреза под печную трубу и мансардные окна.


Вырез под вентиляцию.

Укладка финишная. После обработки всех сложных стыков и отверстий приступают к настилу материала по всей поверхности кровли. Полосы укладывают снизу вверх параллельно земле с перехлестом 100-150 мм. При фиксации полотна на гвозди соблюдают шаг в 200 мм. Места стыков полотен обязательно герметизируют битумной мастикой или специальным клеевым составом. Настил материала на коньке осуществляется на последнем этапе.

Особенности подкладочных ковров ICOPAL

Производитель подкладочного ковра «ИКОПАЛ» помог кровельщику решить много вопросов:

  • Подкладочный ковер ICOPAL вполне сможет защитить кровлю от протечек. Он создает дополнительную защиту от осадков, растаявшего снега, наледи. К примеру, если под верхний слой кровли вдруг просочилась вода, гидроизоляционный ковер от Икопал удержит эту протечку;
  • Он хорошо повышает прочность и долговечность кровли. Это проверено личным опытом: если при монтаже кровли не использовать подкладочный ковер под черепицу, а укладывать ее сразу на сплошное основание, то это значительно снизит срок эксплуатации кровли и в конечном итоге приведет к разрушению кровельного из-за терморасширения сплошного основания;
  • И еще одна особенность подкладочного ковра от ИКОПАЛ – он способен предотвратить формирование конденсата. Дело в том, что подкровельный ковер не «пропускает» внутрь крыши конденсат, защищая тем самым основание от размокания, возникновения плесени и грибка.

Виды подкладочных материалов ICOPAL

Икопал выпускает подкладочный ковер FEL-X и универсальный подкладочный материал К-ЕЛ.

Подкладочный ковер Икопал Fel’X — универсальный практически для любой кровли. Является рулонным битумно-полимерным композитом, получаемым при процессе нанесения вяжущих (полимеры-модификаторы, битум, наполнитель) на полиэфирную нетканую основу. Влагостойкость – 0,4 кгс/см2 эффективно защитить от конденсата и атмосферных осадков. Поставляется в рулонах по 40 метров. Уникален тем, что при малом весе (всего 0,5 кг/кв. м) он обладает и превосходным удлинением при растяжении – до 30%. Это позволяет зачастую создать отличное натяжение для повышения монолитности основания под гибкую черепицу.

Подкладочный ковер K-EL — абсолютно водонепроницаем. Изготавливается из стеклохолста, на который наносятся состоящие из полимерной добавки, наполнителя с битумом специальные вяжущие вещества. Водонепроницаемость позволяет как и в случае с Технониколь использовать его при длительных перерывах строительных работ без страха перед атмосферными осадками. Поставляется в рулонах по 15 метров. В работе крайне пластичен. Отличительная черта — небольшая масса ( 2 кг/кв.м), что избавляет от необходимости дополнительного усиления несущих конструкций.

Подкладочные ковры ICOPAL монтируются механическим способом при помощи кровельных гвоздей в местах перехлеста.

Именно такой вариант крепления обеспечит вам повышенную надежность и длительный эксплуатационный срок гидроизоляционного материала.

Какой ковер выбрать?

Если решение о покупке подкладочного ковра не стоит, то важно определиться, какой тип изделия приобретать. Материал всегда выпускается в рулонах шириной 1 м, но, в зависимости от производителя или некоторых особенностей, может иметь отличия

В первую очередь, ковры делятся на два типа по методу крепления:

  • самоклеящийся, который фиксируется за счет клеевой полосы, нанесенной в заводских условиях на изнаночную сторону материала и заклеенной защитной пленкой. Это самая распространенная разновидность;
  • без клеевой основы, который фиксируется только при помощи оцинкованных саморезов или кровельных гвоздей с шагом 20 см. Края стыкующихся между собой отрезков дополнительно соединяются при помощи битумной мастики.

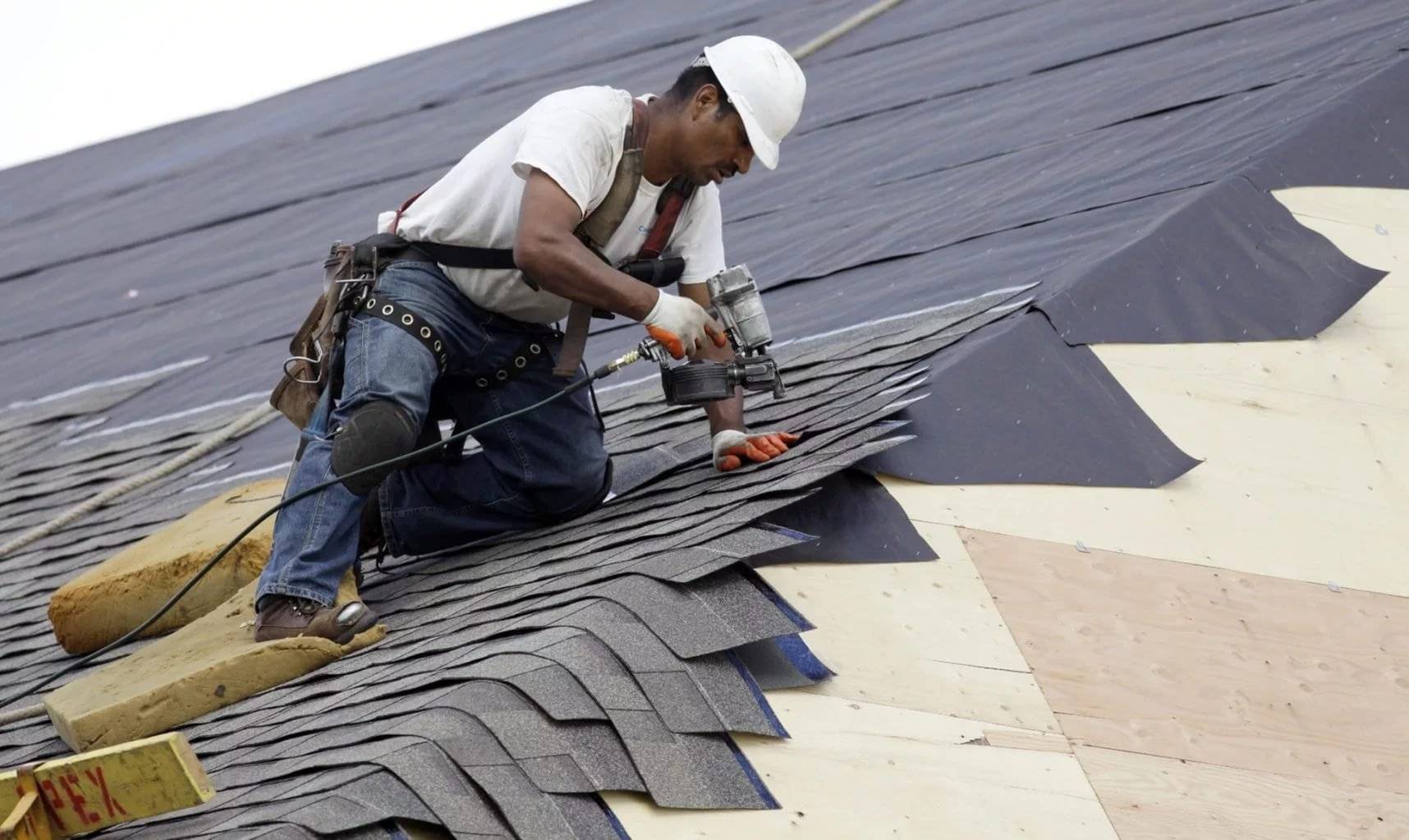

Крепление подкладочного ковра на гвозди

Есть и так называемый комбинированный тип, который в нижней части полотна фиксируется на клеевую основу, а в верхней — при помощи крепежных элементов. Имеются и наплавляемые материалы, которые фиксируются путем нагрева строительным феном.

Подкладочный ковер IKO Armourbase STICK

Самоклеящийся ковер является самым популярным среди всех видов. Выпускается он в рулонах размером 1х15 и более метров. Во время монтажа он разворачивается, наклеивается на основание кровли параллельно свесу карниза. Отдельные полосы укладываются с нахлестом друг на друга в 10-15 см. Срок службы ковра составляет в среднем 15-25 лет и будет напрямую зависеть от нескольких факторов – конструктивных особенностей кровли, климатических условий региона, соблюдения правил монтажа.

Важно хорошо проклеить все стыки

Таблица. Производители подкладочных ковров.

НаименованиеХарактеристика
KatepalМатериал финского производства, который в зависимости от вида может фиксироваться по-разному – механически, на клей. Препятствует формированию и скоплению конденсата. Материал отличается высоким качеством.
RuflexРоссийский производитель. Фирма производит подкладочные ковры, которые могут фиксироваться на основании при помощи саморезов или клея. Материал отличается высоким качеством.
ТехноНикольОдна из самых известных фирм-производителей. Выпускает несколько видов подкладочных ковров, которые могут использоваться для устройства крыш различного типа.
Delta RoofМатериал, изготовленный из нетканого полипропилена. Подходит для обустройства холодных крыш, для укладки под битумную черепицу, для фальцевых кровель из металла. Может выступать в роли временной кровли. Производство – Германия.
IkopalПроизводится материал в России. Основа – стеклохолст, покрытый битумным составом, иногда – с добавлением полимеров. Подходит для крыш, имеющих уклон более 11,3 градуса.

Монтаж подкладочного ковра

На какую основу можно укладывать

Допускаются такие материалы:

  1. Влагостойкая фанера. Считается недостаточно долговечным материалом. Даже несмотря на защитный внешний слой в виде подкладочного ковра, с внутренней стороны постоянно будет возникать перепад температур. Толстая фанера прослужит значительно дольше тонкой.
  2. Доска из натуральных пород дерева. Ее укладывают чаще всего, однако она имеет и ряд недостатков. Самый важный – это сложность монтажа, так как материал достаточно тяжелый, и может быть достаточно неровным.
  3. Плита OSB. Считается довольно влагостойким материалом, и меньше всех деформируется ввиду различных причин.

Конструкция

Обрешетка, используемая для монтажа гибкой кровли, отличается от той, что применяется в случае настила металлопрофиля. Битумная черепица – гибкий материал, которые не обладает жесткой формой, поэтому его необходимо укладывать на сплошное основание. Поэтому конструкция кровельного пирога для этого кровельного материала состоит из следующих элементов:

  1. Контробрешетка. Этот элемент изготавливается из деревянных реек толщиной 2-3 см, которые крепятся вдоль стропильных ног. Они служат для фиксации гидроизоляционной пленки и организации вентиляционного зазора, который необходим для улучшения циркуляции воздуха.
  2. Разреженная. Разреженную обрешетку приколачивают вдоль ската, перпендикулярно стропилам. Она изготавливается из необрезных или обрезных досок размером 150х20 мм с шагом 30-50 см. Разреженная обрешетка равномерно распределяет вес кровли между стропильными ногами.
  3. Сплошная. Сплошную обрешетку, используемую как основание для настила гибкой черепицы, изготавливают из листов влагостойкой фанеры или древесностружечной плиты. Этот элемент конструкции помимо опорной функции выполняет еще изоляционную – он играет роль утеплителя и шумоизоляции.

Конструкция мягкой кровли

Сплошная обрешетка

Как выглядит подкладочный продукт

Данный продукт можно приобрести практически в любом строительном магазине. Он представляет собой плотный материал, хранящийся в больших рулонах. В его основу может входить стеклохолст, плотное полотно, полипропиленовые волокна и всевозможные аналогичные материалы. Кроме этого в нем присутствует огромное количество модифицированного битума, именно благодаря ему тело данного продукта не пропускает жидкость ни в каком агрегатном состоянии. В продаже вы можете встретить очень большой выбор подложек, некоторые даже имеют антиконденсатный слой.

В процессе производства битум модифицируется полимерами. Это приводит к тому, что вместо стандартного окисления он приобретает большую эластичность, следовательно, его вероятность повреждения в процессе монтажа и эксплуатации сводится к минимуму. Современные материалы отличаются от старых подкладочных ковров своей универсальностью. Их можно использовать как в качестве подкладки, так и вместо основного слоя гидроизоляции.

Данные продукты могут устраиваться на кровлю следующими способами:

  • Механическими крепежами
  • При помощи клеевого состава
  • Наплавляемым методом



ВАЖНО: Если ваш выбор пал на наплавляемые материалы, то помните, для их монтажа нельзя использовать легко воспламеняемое основание, например, плиты ОСП или фанеру. Для того, чтобы наслать материал таким образом, первый слой крепится механическим способ, а последующие уже наплавляются.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
