Как подключить варочную панель к однофазной и трехфазной сети

Подключение варочной панели к электросети

Панели, которые интегрируются в столешницы, постепенно вытесняются отдельностоящими аналогами. Это связано с тем, что они обладают широким набором функций и являются более экономичными.

Выполнить самостоятельно подключение варочной панели к электросети можно с помощью соответствующей инструкции.

Перед тем как приступить к монтажу прибора, рекомендуется ознакомиться с правилами по технике безопасности и основными нюансами работы.

Подключение варочной панели к электросети

Особенности подключения варочной панели к электросети

Сразу стоит сказать о том, что мощность интегрируемых панелей сопоставима с аналогичным показателем традиционных электрических плит. Из этого следует, что для установки варочной поверхности необходима силовая линия в 380 В. Для этих целей необходимо протянуть отдельный кабель от распределительного щитка. При этом существуют определенные правила, которые следует соблюдать.

Индукционная варочная панель в столешнице. Подключение варочной панели к сети

Например, если сеть однофазная, то тогда используется кабель для варочной панели, изготовленный из медного материала, сечение которого составляет 6 мм² В свою очередь, для трехфазной сети можно применять провода, имеющие минимальное сечение 2,5 мм².

Стоит отметить, что при использовании отдельной линии для подключения варочной поверхности требуется установка защитного автомата (УЗО). Для этих целей лучше всего подходят устройства на 32 или 40 А.

Особенности процесса подключения газовой варочной панели целиком и полностью зависят от разновидности устройства. В настоящее время в продаже можно встретить зависимые и независимые встраиваемые плиты.

Первые из них устанавливаются вместе с духовым шкафом, а вторые – как самостоятельный прибор. Независимые устройства подключаются к электросети через специальную коробку, которая монтируется на входе.

Через нее производится разводка к нагревательным зонам.

Следует знать, что существуют интегрируемые плиты, содержащие нагреватели рапидного типа. В этом случае потребуется выполнить электрическую разводку для каждого элемента отдельно.

Еще один распространенный вид интегрируемых плит – индукционные. Такие модели являются самыми сложными с точки зрения самостоятельной установки. Подключение индукционной плиты лучше всего поручить квалифицированным специалистам, так как вероятность допущения ошибок в этом случае наивысшая. В городских квартирах чаще всего устанавливаются газовые или комбинированные приборы.

Как правильно подобрать кабель для электроплиты: рекомендации

Правильный подбор кабеля является необходимым пунктом, который не следует игнорировать

Существует два основных параметра, на которые стоит обращать внимание при выборе провода для варочной поверхности:. Электрический кабель для подключения встраиваемой варочной поверхности к сети. Электрический кабель для подключения встраиваемой варочной поверхности к сети

Электрический кабель для подключения встраиваемой варочной поверхности к сети

Число жил в кабеле подбирается в зависимости от того, какое количество контактов находится в клеммнике подключаемого электроприбора.

Поверхности для варки, как правило, имеют всего два варианта присоединения – к 3 или 4 жилам.

Кабель для плиты, содержащий 3 жилы, принято использовать в том случае, когда необходимо выполнить подключение поверхности для приготовления пищи к однофазной сети. В такой системе напряжение составляет 200 В.

Если распределительная коробка содержит 2 или 3 фазы, которым соответствует напряжение 380 В, то тогда рекомендуется выполнять установку устройства по другим правилам. Оптимальным вариантом в этой ситуации будет присоединение прибора по схеме, которая учитывает 4 провода. Дополнительный провод позволяет снизить показатель напряжения в линии, что увеличит ее эффективность.

После определения количества жил, расположенных внутри провода для варочной плиты, нужно подобрать оптимальную его толщину. Выбор этого показателя производится с учетом мощности панели для приготовления пищи. Наиболее распространенные варианты сечения на сегодняшний день – 2 и 4 мм².

Стоит отметить, что для маломощных приборов не подходят кабели, толщина которых составляет 6 мм²

При выборе провода также рекомендуется обратить внимание на его тип и конструктивные особенности. На рынке можно приобрести как жесткие, так и мягкие провода. Оба эти варианта подходят для подключения варочного устройства

Оба эти варианта подходят для подключения варочного устройства.

Типовые схемы электроприборов известных марок

Как подключить варочную поверхность к электричеству правильно, подскажет инструкция производителя. Модели разного производства устройством клеммника отличаются незначительно.

Марка Bosch подряд расположила пять контактов: 3 на все фазы трёхфазной сети и 2 на ноль. Соединение под заземление обособлено и используется при всех видах подключения. В однофазном и двухфазном соединении между 1, 2, 3 или 1, 2 ставятся металлические перемычки, жила крепится к 3 или 2, 3 соответственно. Перемычка используется между 4, 5. Рабочий ноль крепится к 5.

Hansa поместили слева выходы на фазы 1, 2, 3 — в подключении к сети меньшей фазности используются перемычки, но жилы закрепляются к 1 или 1, 2 клеммам. Справа контакт для ноля (4) и для заземления.

У Electrolux 4 или 5 болтов размещены в ряд. Сверху 3 фазных или 2 и свободная ячейка, ниже нейтраль и земля.

Способы соединения проводов

Сегодня не раз упоминалось об электробезопасности.В местах соединения проводов необходимо использовать правильные изолирующие материалы и специальные переходники, рассмотрим самые надёжные из них.

Соединение гильзами

Гильза – это медная или алюминиевая трубка определённого сечения, в которую с разных сторон вставляются два соединяемых провода. После чего она просто обжимается специальным инструментом, хотя можно её просто сплющить молотком. Получается плотный и надёжный контакт, который не даёт двум проводам смещаться относительно друг друга.

Соединение проводов гильзами

Есть два требования к данному типу соединения:

1. Сечение гильзы подбирается под сечение провода. Если один из них меньшего размера, то его надо дополнить куском провода до полного соответствия двух параметров.
2. После проведения стыковки место соединения изолируется. Сегодня многие производители предлагают гильзы в изоляционной полимерной оболочке, что упрощает сам процесс стыковки.

У этого способа соединения есть один существенный недостаток: оно является неразъёмным.

Гильзы в изоляционной оболочке

Соединение через монтажную коробку

Поэтому альтернативой описанному выше способу может стать монтаж электрических проводов с помощью специальной изоляционной коробки. Для соединения проводов в ней потребуется всего лишь отвёртка. Сама коробка – приспособление компактное, некоторые модели меньше розеток, внутри них располагаются клеммы. Основная задача – правильно состыковать между собой провода. Поэтому внутри коробки каждый контакт производитель обозначает буквами или значками. Так что ошибиться вряд ли получится.

Статья по теме:

Монтажная коробка для подключения проводов от варочной панели

Подключение варочной панели к электрической сети своими руками

Итак, если вы решили своими руками подключить такой электроприбор, как варочная панель, внимательно изучите нижеследующие инструкции. Они предполагают, что в сети уже организована соответствующая разводка кабелей, установлены защитные автоматы и силовая розетка. В случае принятия решения о подключении бытовой техники для пищеприготовления непосредственно к электрической сети, минуя штепсельное соединение вилки и розетки, один из концов проводника подсоединяется не к вилке, а сразу на выходы защитного автомата.

Подключение варочной панели к однофазной электрической сети

Если ваше жилище обеспечивается электрической энергией посредством сети с напряжением 220 В и одной фазой, то для подключения индукционной варочной панели рекомендуем вам воспользоваться приведенным ниже алгоритмом.

1. Подготавливаем кабель. Его длина должна соответствовать расстоянию от места установки варочной панели до силовой розетки с учетом небольшого запаса на возможные манипуляции. С концов кабеля снимается слой верхней изоляции, затем от изоляции освобождаются и окончания жил кабеля. Т.к. провода многожильные, целесообразно их обжать либо пропаять.
2. К одному концу проводника подсоединяется штепсельная вилка. Заземляющая жила подключается к верхнему ее контакту, а к нижним – фазная и нулевая жилы.
3. Варочная панель может иметь на выходе четыре (два фазных, один нулевой и один заземляющий), или шесть (три фазных, два нулевых и один заземляющий) контактов. С подключением варочной панели, имеющей 4 провода на выходе вы можете столкнуться, если приобрели технику фирмы Electrolux. Обычно возможные схемы подключения варочной панели к электрической сети изображены на ней самой непосредственно рядом с выходами контактов. Но, в общем-то, несложно разобраться самостоятельно в том, что при подключении данного энергоприемника к однофазной сети несколько контактов одинакового назначения необходимо соединить специальными перемычками, которые обычно идут в комплекте с варочной панелью (в случае отсутствия перемычек в комплектации их можно изготовить из кусочков провода).
4. Далее можно осуществить подключение объединенных перемычкой фазных контактов варочной панели к другому концу фазного провода. Соответственно, нулевой выход соединяем с нулем проводника, а заземляющий – с землей проводника.
5. Подсоединенный к варочной панели кабель закрепляем на ее корпусе специально предусмотренной для этого фиксирующей скобой. Это предотвратит лишние механические воздействия на места соединения проводников.

Подключение варочной панели к трехфазной электрической сети

Подключение варочной панели к трехфазной сети имеет некоторые отличия от подключения к однофазной. Алгоритм его будет следующим.

1. Подготавливаем многожильный кабель по аналогии с пунктом из предыдущего раздела.
2. Соединяем провод с вилкой. В случае с устройствами, предназначенными для трехфазной сети, нулевой проводник подключается к верхнему контакту вилки, заземляющий – к нижнему, а к центральным контактам подсоединяются фазные провода.
3. Если варочная панель имеет шесть выводов, то два из них, которые являются нулевыми, объединяются специальной перемычкой. Далее все выходы соединяются с соответствующими жилами кабеля, к которому мы подсоединили штепсельную вилку. Если варочная панель имеет только четыре вывода, одну из фаз кабеля мы попросту не используем.
4. Закрепляем кабель на корпусе варочной панели скобой-фиксатором.

Важно! Изложенные в данной статье алгоритмы монтажа применимы и для других электроприборов. Они так же помогут вам решить вопросы, как подключить электроплиту самостоятельно или как подключить духовой шкаф к электричеству. Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи

Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными

Теперь вы осведомлены о том, с какими трудностями вы можете столкнуться, если решите отдать предпочтение современной электрической бытовой технике для приготовления пищи. Надеемся, что использование наших рекомендаций поможет сделать эти трудности совершенно несущественными.

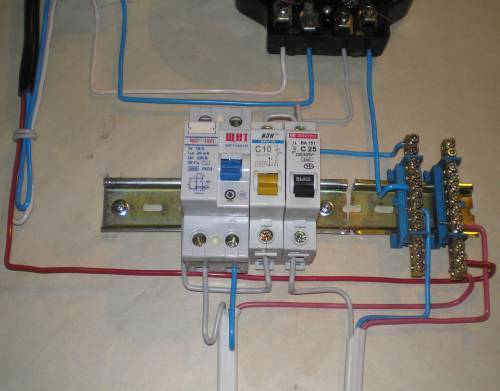

Количество

В первую очередь нужно определиться с количеством. То есть, сколько УЗО вам вообще необходимо установить в электрощиток? Хватит ли одного на весь дом или желательно защитить каждую линию?

Самый распространенный и экономный вариант – это именно установка ОДНОГО вводного УЗО. И это тоже правильно и никакой ошибки здесь нет.

Однако данное утверждение справедливо до первой серьезной аварии.

Поэтому для удобства эксплуатации рекомендуется использовать несколько штук. Сколько именно?

А вот тут как раз все и зависит от ваших групп и подключенных токоприемников.

1 Во-первых, устанавливайте УЗО на каждый прибор, так или иначеконтактирующий с водой.

стиральная машинка

посудомойка

эл.титан

2 Во-вторых, если у вас используются светильники с металлическим корпусом и при этом до них легко можно достать рукой, тогда на всю группу освещения также монтируется одно УЗО.

3 В-третьих, еще одно УЗО обязательно идет на общую группу розеток. Этого количества в подавляющем большинстве случаев более чем достаточно.

https://youtube.com/watch?v=QWn5hL4ZnMM

Что нужно знать о подключении варочной поверхности к электричеству

Прежде чем приобретать и пытаться самостоятельно подключать прибор к электрической сети, учитывают нижеперечисленные условия:

• наличие достаточной присоединенной мощности квартирной электросети — от 9 до 15 кВт;
• возможность подключения моделей с трехфазным распределением нагрузки;
• проводка отдельной линии от распределительного щита до кухни, а точнее, к индивидуальной розетке варочной панели;
• необходимость параллельного включения других бытовых приборов, таких как посудомоечная машина или духовка;
• трехжильный (минимум) кабель проводки с площадью сечения 4 мм каждой, обязательно медной, жилы;

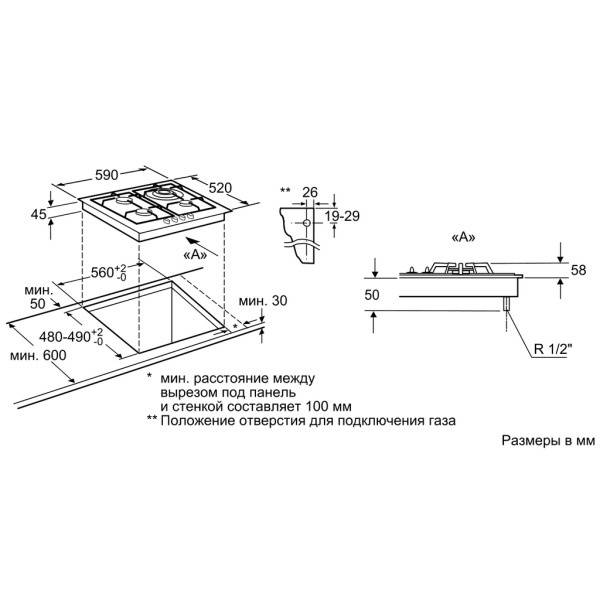

• достаточное по площади и глубине место для встраивания (врезки) панели в столешнице гарнитура или в отдельный шкаф;
• возможность установки принудительной вытяжной вентиляции над поверхностью;
• отсутствие воспламеняемых материалов и деталей отделки в месте, где предстоит встраивать панель.

Предлагаемый торговой сетью ассортимент бытовой техники ориентирован на определенный диапазон индивидуальных условий. Опытный продавец-консультант непременно поможет определиться с правильным выбором.

Подключение варочной панели выполняется различными способами, в зависимости от конструктивных элементов и заводской комплектации. В некоторых случаях необходимо приобрести дополнительные аксессуары и оборудование.

В комплекте поставки учитывают наличие или отсутствие таких элементов, как:

• сетевой шнур ПВС с вилкой или без нее;
• розетка штепсельного разъема специальной конфигурации (если подключение трехфазное — обязательно);
• клеммная коробка с комплектом перемычек;
• набор обжимных гильз-наконечников НШВИ и материалы изоляции;
• переходник или адаптер для индукционных плит;
• комплект крепежных деталей.

Если нет важных компонентов, без которых подключение невыполнимо, их приобретают, как правило, в том же магазине. Аксессуары, имеющие вспомогательное назначение, подбирают уже в процессе монтажа.

Отдельное внимание уделяют набору инструментов для монтажных и электротехнических работ:

• комплект отверток с изолированными ручками;
• индикаторный щуп или мультиметр;
• плоскогубцы и кусачки-бокорезы;
• дрель с набором сверл, насадок и выборок;
• электролобзик с мелкозубчатой пилой;
• инструмент для зачистки кабеля и обжима наконечников (или электропаяльник с набором для лужения).

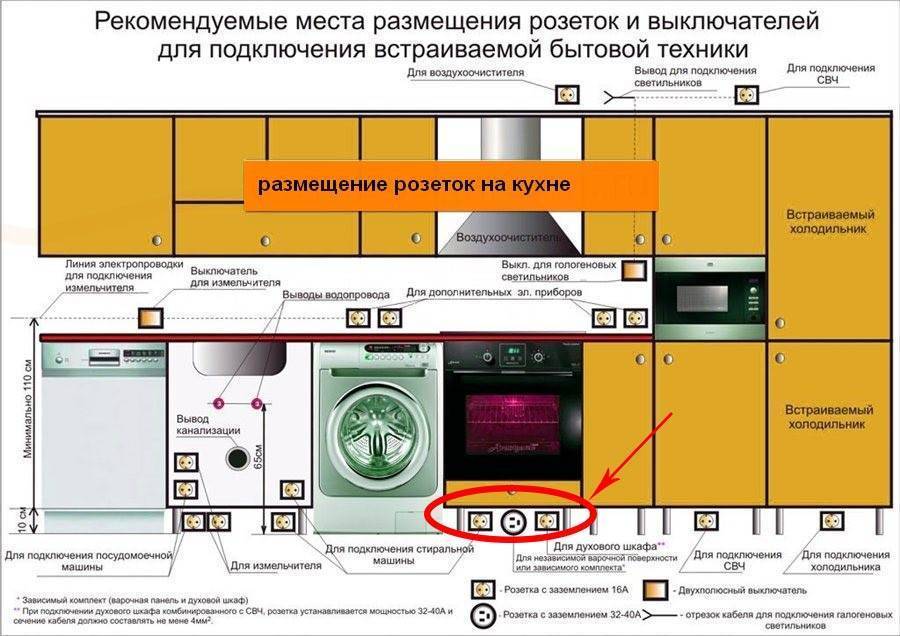

В процессе работ учитывается расположение розетки, место укладки сетевого кабеля ПВС, защитные элементы. Часто возникает необходимость проводки отдельной линии от распределительного электрощита, способной обеспечить рабочую нагрузку прибора. В большинстве случаев требуется замена стеновой розетки.

Если ранее на кухне использовался газ, следует принять меры для правильной блокировки магистрали. Газовый подвод запрещено демонтировать самостоятельно, требуется подать заблаговременную заявку в отделение горгаза для “консервирования” квартирного участка сети.

Приглашают лицензированного специалиста-газовика и в том случае, если подсоединять предстоит панель “электричество – газ”. Такие комбинированные кухонные приборы также широко используются, но чаще в предприятиях общественного питания.

Лучшие индукционные панели на 3 конфорки

Bosch PUC631BB1E

Варочная поверхность на 3 конфорки разных размеров, черного цвета. Предусматривает использование функции распознавания посуды, защитного отключения, блокировку переключателей и таймер.

Панель регулировки находится спереди, сенсорное кнопочное.

Независимая установка и работа, встроен индикатор остаточного тепла, режим Boost.

Технические свойства:

• Материал – стеклокерамика;
• Численность конфорок – 3;
• Диаметр (см) – 14.5/18/24;
• Управление – независимое, сенсорное;
• Мощность – 4.6 кВт;
• Габариты (ШхГ) – 59.20х52.20 см.

Достоинства:

• Электронный таймер под каждую конфорку;
• Мощность;
• Тихий режим работы.

Недостатки:

• Чувствительность сенсора;
• Для конфорки диаметром 28 необходима подходящая посуда.

MAUNFELD MVI45.3HZ.3BT BK

Устройство имеет 3 нагревательных элемента черного цвета. Регулировочные переключатели сенсорные, слайдерного типа, расположены спереди.

Детектор распознавания диаметра посуды, индикатор остаточного тепла, блокировка управления, таймер.

Функция удержания тепла до 70 градусов, 10 регулировок мощности.

Технические свойства:

• Материал – стеклокерамика;
• Численность конфорок – 3;
• Диаметр (см) – 17.5(2)/21.5;
• Управление – независимое, сенсорное;
• Мощность – 5.8 кВт;
• Габариты (ШхГ хВ) – 45х51х4.50 см.

Достоинства:

• Скорость работы;
• Размеры прибора;
• Функциональность.

Недостатки:

Чувствительное сенсорное управление.

TEKA IRS 631 WHITE

Индукционная панель белого цвета оборудована 3 конфорками разного размера. Совмещает режимы таймера до 99 минут, повышенную мощность, функцию сохранения тепла, блокировку безопасности.

Регулировка сенсорная с помощью слайдера, переключатели находятся спереди.

Распознает наличие посуды на панели, присутствует индикатор остаточного тепла.

Технические свойства:

• Материал – стеклокерамика;
• Численность конфорок – 3;
• Диаметр (см) – 14.5/21/28;
• Управление – независимое, сенсорное;
• Мощность – 6.4 кВт;
• Габариты (ШхГ) – 60х51 см.

Достоинства:

• Размер нагревательных элементов;
• Уход;
• Режимы работы и дополнительные функции.

Недостатки:

Специальная посуда.

Weissgauff HI 430 B

Черная индукционная панель с 3 нагревательными частями и автономной установкой. Сенсорное управление с кнопками, которые расположены спереди.

Максимальная мощность подключения 6500 Вт, таймер действует до 99 минут.

Присутствуют функции индикатора остаточного тепла, блокировки регулировочных кнопок, распознавание посуды и защитное отключение.

Технические свойства:

• Материал – стеклокерамика;
• Численность конфорок – 3;
• Диаметр (см) – от 12 до 23;
• Управление – независимое, сенсорное;
• Габариты (ШхГ хВ) – 45х51х6.20 см.

Достоинства:

• Быстрый нагрев;
• Расход электроэнергии;
• Функциональность.

Недостатки:

Невозможность одновременного использования габаритной посуды.

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки

Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет

Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую “нашенских” производителей – “Кобринагромаш”, “Автопровод”):

• При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм2)
• При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм2)
• При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм2)

В нашем случае, для квартиры используем ПВС 3×4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 – 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент – обжимные клещи. Обжимать с помощью плоскогубцев – НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

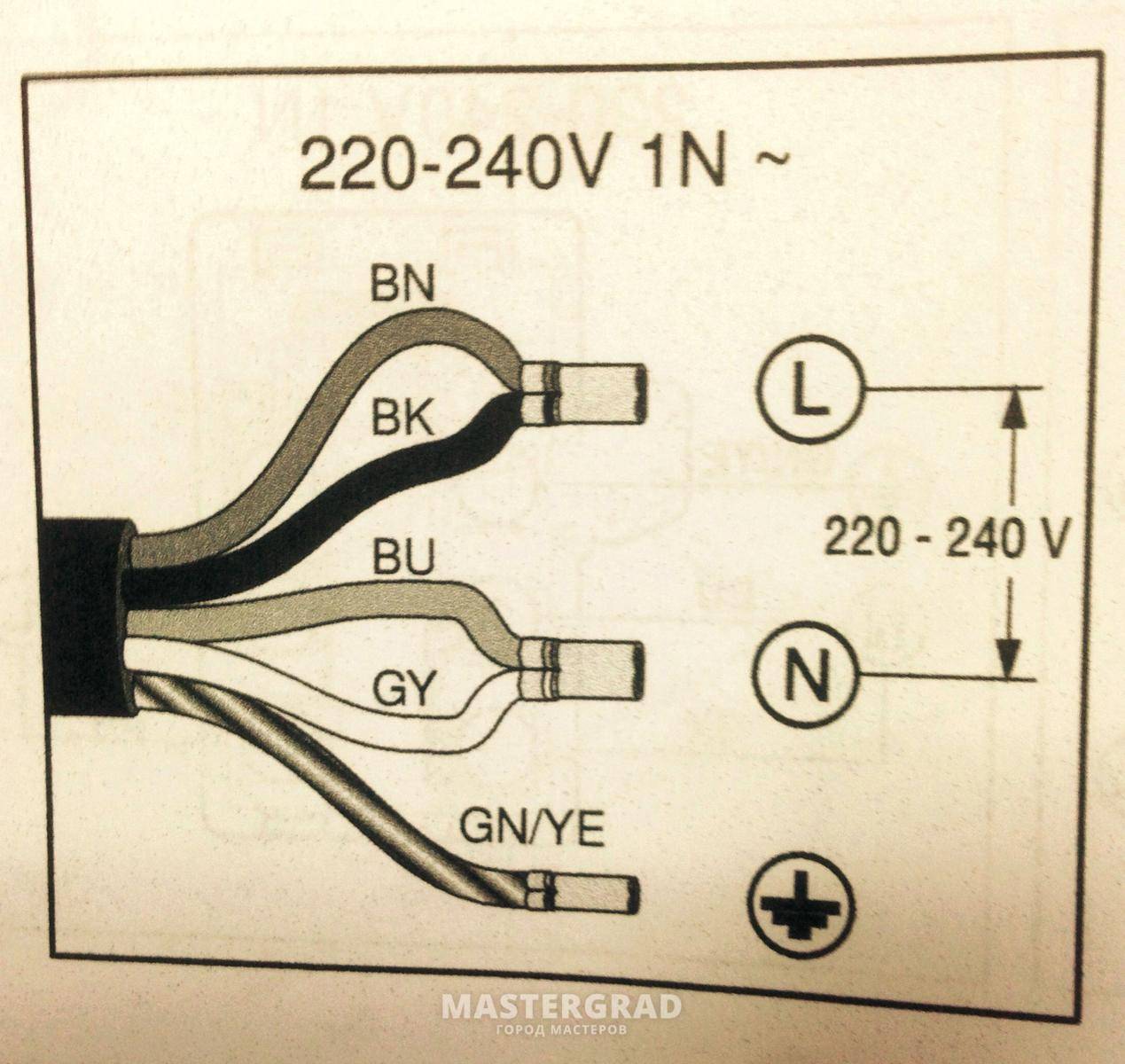

Для подключения “варочной” к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото

Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах –  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
3. Надежно фиксируем кабель.

Подключение варочной панели электролюкс к электросети 4 провода. Подключение к однофазной сети

Больше всего вопросов возникает, если необходимо подключить электрическую варочную панель в сеть 220 В.

Чаще всего у панели есть 6 выводов: три фазных — L1, L2, L3, две нейтрали (ноль) N1 и N2 и заземление PE, а в квартире всего три или вообще два провода (в домах старой постройки).

Это не страшно — необходимо установить перемычки, но сначала ищем где на варочной панели расположены клеммы.

Чтобы добраться до проводов, на тыльной стороне находим небольшую крышку. Она может быть металлической или пластиковой, крепится к корпусу винтами или защелкивается. Снимаем ее. Внутри находится клеммная колодка с шестью контактами. Если проводов в квартире три, на варочной панели объединяют контакты:

• три фазных провода вместе (L1, L2, L3);
• две нейтрали N1 и N2;
• земляной (зеленый) провод соединяется с землей.

Если оборудование покупали в магазине, оно должно прийти с установленными перемычками, которые и объединяют все указанные провода. Провода сетевого шнура подключают в этом случае к каждой группе контактов: один к фазе, один — к нейтрали, и желто-зеленый — к земле.

Подключение варочной панели к электросети: так должны стоять перемычки для однофазной сети 220 В

Если перемычки где-то потерялись, можно сделать их из медного провода сечением жил 6 мм2. Чтобы соединять было удобнее, используйте наконечники — вилочные или кольцевые, кому что удобнее. В них удобнее зажимать многожильные провода, а из одной жилы проще согнуть кольца.

Медные изолированные наконечники

При трех проводах в сети 220 В подключение варочной панели будет выглядеть так, как на фото ниже

Обратите внимание: «земляной» провод подключается к верхнему контакту розетки, фаза может быть справа или слева — не столь важно, но точно также должны быть разведены провода в розетке. Ошибаться нельзя

Схема подключения варочной панели к однофазной сети

Если проводов от счетчика приходит всего два, поступить можно двумя способами:

1. сделать отдельный контур заземления
2. «земляной» выход вообще не использовать.

Установка контура заземления нужна, если вы хотите сохранить гарантию: при подключении без заземления она недействительна и при любом повреждении варочной панели (даже явный заводской брак) в гарантийном ремонте или замене оборудования на исправное вам откажут.

Схемы подключения индукционной варочной панели

После всех выполненных работ можно приступать к непосредственному подключению кабеля к клеммам варочной панели. На обратной стороне панели должна быть наклейка, рисунок или графическое обозначение заводской схемы подключения.

Для однофазной сети выбирайте схему, которая чаще всего обозначается как 1N.

По этой схеме клеммы под номерами 1,2,3 и клеммы 4,5 должны быть соединены между собой перемычками.

Такие перемычки из меди или латуни должны идти в комплекте с варочной панелью. Обычно они расположены в отдельном «кармашке», там же где и клеммы.

Если вы не установите данные шунты, то у вас будет греть только часть варочной поверхности.

Перед подключением, с провода ПВС снимается изоляция и жилы опрессовываются. Здесь можно использовать наконечники НШВ, НКИ, НШПИ. Перед установкой проверьте, хватает ли свободного места в клеммной коробке для монтажа тех или иных наконечников.

Иногда приходится их укорачивать, либо вообще отказаться от какого-то вида.

Сначала устанавливаются перемычки. Согласно схемы для однофазной варочной панели монтируете их на клеммы 1-2-3.

После этого фазную жилу подключаете на клемме №3 и затягиваете контакты.

Для подключения ноля монтируете перемычку между четвертой и пятой клеммой.

В клемму №5 заводите нулевую жилу синего цвета и затягиваете контакт.

Последнюю свободную жилу — защитное заземление подключаете в разъем имеющий значок «заземление».

Вот несколько схем подключения для разных моделей варочных панелей Bosch, Electrolux, Zanussi, Hansa, Gorenje:

GorenjeElectroluxZanussiHansaBosch

Как установить варочную панель. Методика монтажа

   Варочные панели — разновидность встраиваемой бытовой техники, соответственно,   перед тем, как подключить электроплиту, необходимо разобраться в технологии этого самого «встраивания», иначе — монтажа изделия в кухонную тумбу.

   Для выполнения задачи своими руками потребуется небольшой набор ручного инструмента:

• электродрель;
• электролобзик;
• отвертка;
• нож;
• линейка, угольник, карандаши и картон.

   Монтаж производится в три этапа:

   Разметка будущего выреза под панель. Необходимо с помощью линейки точно измерить ширину и длину габарита под установку.

   Внимание! Измеряйте не саму рабочую поверхность варки, а корпус под ней. Проверить правильность измерений иногда можно по сведениям из инструкции.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона

У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Наиболее удобно производить разметку по шаблону, который нетрудно изготовить из картона. У некоторых моделей такие шаблоны могут входить в комплект поставки.

   Начертите на столешнице тумбы линии будущего разреза с помощью линейки и  угольника. Можно сделать напуск, не более 1 мм, для обеспечения легкого входа панели.

   Вырезание ниши для установки панели. Начинать надо с сверления отверстий по углам размеченного прямоугольника. Диаметр сверла должен быть не меньше 9-10 мм. Тип сверла — по дереву или металлу.

   Следующий шаг — выпиливание лобзиком. Пилка лобзика должна иметь мелкий зуб и предназначаться для чистового реза. Для предотвращения образования мелких сколов, места будущего пропила можно заклеить малярным скотчем.

   Пилку лобзика вставьте в просверленное отверстие, подошву плотно прижмите к столешнице и затем начинайте рез, аккуратно проводя электролобзик по линиям разметки с небольшой скоростью.

   Установка и крепление панели. В проделанное окно вставьте варочную плиту, а место сопряжения рабочей поверхности со столешницей загерметизируйте специальным уплотнителем или герметиком на силиконовой основе. В случае необходимости, посадочное окно можно расширить напильником или повторным пропилом лобзика.

   Снизу панель надежно закрепите к столешнице зажимами из комплекта. После крепления, тряпкой удалите излишки герметика или ножом отрежьте выступающие части уплотнителя.

Процесс подключения варочной панели

Определившись со способом подсоединения индукционной поверхности к электросети, необходимо осуществить это путем подключения вилки к кабелю, а последнего непосредственно к панели.

Подключение кабеля к вилке

В общем случае кабель к вилке электропитания подключать необходимо следующим образом. Сначала нужно снять изоляцию с жил кабеля и разобрать корпус вилки. Затем следует опрессовать концы проводов наконечниками типа НШВ. Потом необходимо подсоединить концы проводов к контактным зажимам вилки согласно приведенной ниже схеме (фаза и ноль – под крайние клеммы, заземление – под верхний винт). Затем вилку нужно собрать, фиксируя кабель имеющимся в корпусе зажимом.

Однако кабеля, которыми комплектуются варочные панели, могут быть 2-х типов: трех- и четырехжильными. Если количество жил в кабеле совпадает с числом контактов пары «вилка-розетка», то подключение проблем не вызывает — просто нужно соединить цветные провода с соответствующими контактами вилки, исходя из того, что:

• коричневый и черный провода подключают к контактам фаз (L1-L3);
• синий провод соединяют с контактом N (нейтраль или «0»);
• желто-зеленый провод подводят к контакту РЕ (заземление).

Если же кабель, идущий от индукционной панели, имеет 4 жилы, а розетка для ее подключения имеет три контакта, то их соединение осуществляется следующим образом:

• черный и коричневый провода скручивают между собой и подсоединяют к контакту «Фаза»;
• синий провод подключают к контакту N;
• желто-зеленый провод соединяют с заземляющим контактом РЕ.

Пользователю может встретиться и 5-ти жильный кабель, изначально рассчитанный для подключения к трехфазной сети напряжением ~380 В индукционных панелей большой мощности (более 7 кВт). В этом случае для подключения к сети ~220 В:

• коричневый и черный провода скручивают между собой и подключают к контакту фазы;
• синий и серый провода скручивают между собой и соединяют с контактом N (нейтраль или «0»);
• желто-зеленый провод подводят к контакту РЕ (заземление).

Если кабель электропитания соединен с индукционной поверхностью, то последнюю можно установить на предназначенное для нее место и подключить к розетке электросети.

Подсоединение кабеля к индукционной поверхности

В тех случаях, когда пользователю понадобится самостоятельно подсоединить кабель к варочной панели, сделать это можно, используя схему, которая находится на ее нижней стороне. При этом каждая панель оснащается специальным клеммником для подключения кабеля электропитания. В зависимости от марки индукционной панели подключение кабеля осуществляется по-разному.

Для панелей марки Bosch:

Для панелей марки Electrolux:

Для панелей марки Zanussi:

Чтобы осуществить подключение кабеля к варочной поверхности необходимо:

• снять защитную крышку, открыв тем самым доступ к клеммам;
• установить кабельный зажим, входящий в комплект поставки;
• запустить кабель через кабельный зажим и совместить провода с клеммами согласно схеме подсоединения, при этом первым подключают провод заземления (желто-зеленый), затем — провода, идущие к нейтрали (синий и/или серый), и только после этого подключают фазные провода (коричневый и/или черный);
• все винты затягивают, проверяют прочность всех соединений и возвращают защитную крышку на место.

Заключительная часть

Как вы видите, в самостоятельном подключении электрической варочной панели к сетям электроснабжения нет ничего сложного. Обладая минимальными познаниями в области электромонтажных работ и имея необходимый инструмент, любой владелец устройства способен справиться с этой задачей. Конечно, прокладка отдельной линии питания прибора и установка оборудования в распределительный щиток потребует более высокой квалификации, но в новых домах в этом не будет необходимости. В старых же постройках необходимо будет прокладывать отдельную линию или менять внутреннюю проводку целиком.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.

Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.

Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.

Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.

И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.

Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.

Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.

Когда с местом расположения розетки определились, необходимо ее подключить.

Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки

При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя)

Ставите на место рамку или декоративную крышку

Ставите на место рамку или декоративную крышку.
