Подключить электроплиту своими руками: схемы подключения к однофазной, трехфазной сети

Типовые решения для частного дома

хемы электропроводки и вводно-распределительных щитов разрабатываются всегда индивидуально для каждого конкретного дома. Здесь многое зависит от выбранных для установки в коттедже бытовых приборов и создаваемого освещения. Однако существует ряд основополагающих правил, которые обязательны к соблюдению при проектировании домовой электрики.

Принципиальная схема разводки электропроводки шлейфом

Домовая электропроводка должна быть выстроена по следующему принципу:

Первым от ввода идет рубильник, с помощью которого можно в любой момент обесточить весь участок.
Вторым размещается электросчетчик.
Затем ставится общий автомат защиты.
Только потом идет разветвление на группы потребления с отдельными УЗО или автоматическими выключателями.

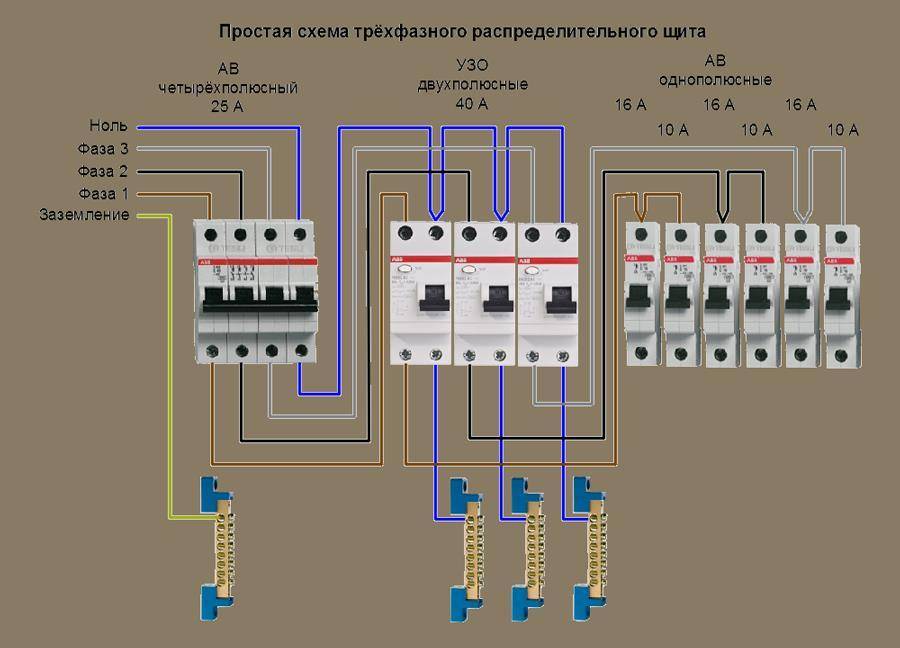

Также в электрощите устанавливаются раздельные шины – одна на «землю» (PE), вторая на «ноль» (N). Идущие на них провода нигде не должны пересекаться или соединяться между собой. Это два отдельных контура в электрике.

Схема кухонной электропроводки для подключения бытовой техники

Сейчас есть разнообразные программы и онлайновые конструктора, помогающие рассчитать потребляемую мощность для ТУ и составить план разводки электрических проводов и розеток по коттеджу. Однако использовать их надо осмотрительно. Это выполненная с помощью подобных ресурсов онлайн планировка участка не грозит особыми проблемами. А вот ошибки в расчетах мощностей и электротоков могут привести к серьезным бедам.

Необходимые отступы при монтаже электропроводки

Проектировать электрощит и средства защиты в нем следует доверять только профессионалам. Несмотря на существующие типовые решения, все равно каждый проект получается в итоге с теми или иными индивидуальными особенностями. Без познаний в электротехнике самостоятельно заниматься подобными расчетами не стоит. Потом соединить провода по разработанному чертежу можно самому. Но проектирование лучше оставить специалисту.

Отступы при монтаже электропроводке в кухне

Инструкция по подключению

Подключение через розетку

Такая установка потребует особой силовой розетки с заземлением, рассчитанной на мощность от 30 Вт. Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам.

Завершение всех работ – закрепление задней защитной панели плиты и включение ее в электросеть.

Подробная инструкция подключения плиты, которая работает от однофазной сети 220 В с прокладкой для нее отдельной электролинии:

Начало рабочего процесса – обязательное обесточивание распределительного щитка.
Первоначально производится подключение проводного кабеля к автоматическому выключателю на распределительном щите.
К нему осуществляется подсоединение проводов фазы и нуля, подсоединение земли производится к заземлению жилья.
Далее следует последовательноеподключение УЗО сразу за автоматическим предохранителем и его закрепление.
После осуществляется прокладка кабеля к месторасположению и установки розетки. Для этого возможен открытый способ установки с использованием гофрированной трубки или ПВХ-короба.
Выбираются трехконтактные силовые розетка и штыри для однофазной сети.
Недопустима путаница электроконтактов при их подключении к розетке. Заземление обязательно присоединяется к контакту заземления, 0 – к нулевому, а фаза – к фазному. Тщательной проверке подвергается и правильность подключения кабеля от электроплиты к вилке.
Крепление розетки производится на стеновой плоскости, расположение которой должно быть в удалении от внутридомовых конструкций из металла (водопроводные и газовые трубопроводы или батареи отопительной системы), чтобы на нее не было воздействий тепловых источников и воды.
Далее производится включение силового кабеля с уже подсоединенной вилкой к электроплите.
Проведя внимательную проверку всех соединений на их тщательную затяжку и надежное закрепление элементов схемы, осуществляется пробное включение кухонного оборудования. Производится включение автомата, после защитного устройства, и соответственно электрической плиты.
Сначала электроплита включается на полную мощность, после чего все выключается и осуществляется проверка всех элементов на их нагревательную способность.

Подсоединяя провода к розетке и штырям, производится проверка подсоединения проводов, которые подключены на автомате и электроплите к фазе, нулю и земле, к правильным клеммам

Подключение на клеммы

Крепление клеммной планки осуществляется на стеновую поверхность. После этого к данной планке с одной стороны осуществляется подсоединение провода электролинии сети, а с другой – силового кабеля электрической плиты. Подключая все к клеммной планке, следует проследить, чтобы провода определенного окраса подсоединялись к соответствующим клеммам на самой электроплите.

Подсоединение на клеммы аналогично операции с применением розетки:

Производится подсоединение электропровода к автомату, после чего устанавливается защитное устройство, и электропровод протягивается к будущему месторасположению электрической плиты.
В стеновой поверхности делается выемка для установки защитного короба под размещение клеммника.
К клеммной планке делается подводка и подсоединение электропровода от распределительного щитка и электрокабеля от подключаемой электрической плиты.
Их закрепление в клеммной планке должно быть произведено без путаницы электропроводов.
По окончании данных работ защитный короб должен быть закрыт крышкой. Последний этап – проверка функциональности кухонного оборудования.

Клеммная колодка, к которой надо подключать электрический шнур

Подключение вилки и монтаж розетки в городской квартире

На следующем этапе все сделанные соединения проверяются на прочность. После этого на провод устанавливается приобретенная вилка. Вопрос о том, как правильно подключить электроплиту, зачастую сводится и к умению устанавливать розетки. Выполняется эта работа следующим образом:

Провода зачищаются на длину примерно в 1 см.
Первым крепят желтый провод заземления. Подсоединяют его на среднюю клемму.
Затем фиксируют два оставшихся провода в любом порядке.

Перед подключением розетки стоит еще раз удостовериться в отсутствии напряжения в сети. Сделать это можно с помощью индикатора. После присоединения подрозетник вставляется в гнездо в стене. Далее к нему винтами прикручивается сама розетка. Щели между корпусом и стеной, в том случае, если они имеются, следует замазать шпаклевкой.

Электрические параметры и номиналы автоматов защиты

Как выяснили, в электрощитке должны стоять отдельные УЗО и защитный автомат. Через них подается фаза на розетку. Это пару можно заменить дифавтоматом. Это те же два устройства, но в одном корпусе. Минус берут с общей шины, проходит через УЗО, заземление берут с соответствующей шины.

Номинал автомата выбирается по максимальному потребляемому току. Эти данные есть в паспорте электроплиты и находятся обычно в пределах 40-50 А. В этом диапазоне номиналы идут с большим шагом — 40 А, 50 А, 63 А. Выбирать лучше ближайший больший — так меньше шансов на ложное отключение при работе на полной мощности. ТО есть, если заявленное максимальное потребление тока 42-43 А, все равно берете автомат на 50 А.

Схема подключения электроплиты

С другой стороны, полностью все конфорки и духовку, да еще на полную мощность, может и никогда и не включите, а более мощные автоматы стоят прилично дороже. Тут уж выбирать вам.

Номинал УЗО берут на ступень выше, чем у автомата. Если вы решили ставить автомат на 50 А, то УЗО необходим на 63 А, ток утечки — 30 мА.

Соединение через монтажную коробку

Гильзование неудобно тем, что во-первых соединение получается не разборным, а во-вторых для опрессовки нужен спец.инструмент. Не у всех есть в наличии пресс, а обжимать пассатижами такие соединения нельзя.

В этом случае на помощь придет монтажная коробка КлК-5С. Кроме отвертки здесь ничего не нужно, да и отходящий кабель можно отсоединить в любой момент.

Правда контакты у нее могут оказаться довольно нежными, поэтому не перестарайтесь с усилием затяжки.

К тому же, габаритные размеры у нее в отличии от мощных розеток небольшие и все это дело можно удобно смонтировать за шкафчиками кухни.

Подключение выполняется традиционно:

ноль через винтовую клемму N (синие провода)

земля обозначена значком “заземление” – желтозеленая жила

сверху три фазных разъема. Лишние фазы, если у вас 220В откидываете и изолируете.

Кабель, применяемый для запитывания электроплиты

Подключение бытовой электроплиты к сети питания желательно проводить по отдельной линии, которая выводится на распределительный щит. Обычно такая линия уже существует. Если ее нет, то предварительно производим работы по монтажу кабельной линии:

Прокладываем кабельный канал.
Устанавливаем на распределительном щите УЗО (устройство защитного отключения), соответствующее мощности подключаемого оборудования (не менее 32А).
Проводим линию питания кабелем с оптимальными параметрами.

Параметры могут быть следующими:

ПВС 3х4 — подключение электрической плиты однофазное на 220В.
ПВС 4х4 — подключение однофазное на 380В.
ПВС 5х4 — подключение трехфазное на 380 В.

Традиционно сложилось, что по цвету изоляции кабельные жилы различают:

желто-зеленый – заземляющий;
синий – нулевой;
фазные — все остальные цвета.

Величина сечения жилы силового кабеля рассчитывается с учетом мощности потребляющего прибора. Это как раз тот случай, когда велико — не мало: запас мощности лишним не будет. Производить расчет параметров электрического кабеля самостоятельно следует в соответствии с нормативами ПУЭ 7 п. 1. 3. 10 — 1. 3. 11.
Современные стандарты диктуют использование в жилых помещениях кабелей с медными жилами. При необходимости стыковки медного провода с алюминиевым следует выполнять все работы тщательно и аккуратно, чтобы в дальнейшем на месте стыка не возникала зона перегрева проводов, что ведет к опасности замыкания и возгорания. Не допускается соединение таких проводов методом скрутки. Существует несколько надежных способов соединения проводов медных и алюминиевых. Самый распространенный на сегодня — соединение клеммной колодкой.

Длину кабельной линии задает положение точки устанавки розетки. Выбор места для ее расположения должен соответствовать определенным требованиям:

удаленность от источников влаги;
удаленность от источников огня;
доступность для контроля и обслуживания;
недоступность для детей.

Кабельную линию подготовили, отправляемся в магазин выбирать розетки для подключения плиты.

Подключение электроплиты своими руками к сети 220 В

Чтобы подключить электроплиту к сети 220 В, вы должны иметь при себе трёхжильный кабель, трехконтактные розетка и вилка, которые имеют силу тока не меньше, чем 32 А. Чтобы не возникало лишних вопросов, хочу заметить, что в наше время производят электроплиты, которые ничем не отличаются по тому, как нужно их подключать. Поэтому, вопросы по типу, как подключить мою электроплиту от определённой фирмы, должны сразу отпасть. Единственное, чем они могут отличаться, это тем, какие у них крышки, прикрывающие клеммную коробку в корпусе. Так же она может иметь разнообразные способы крепления. Что находится внутри необходимого нам пространства абсолютно идентично.

Подключение кабеля к вашей электроплите

Схема подключения электроплиты достаточно проста. Во-первых, вам нужно подсоединить кабель для подключения электроплиты. Внизу задней панели имеется клеммная колодка. Вы ее сразу узнаете, потому что именно на нее выведены совершенно все проводники. рядом с ней, обычно, находятся небольшие схемки, в которых описано то, как подключаться в различных сетях.

Так как мы подробно описываем подключение электроплиты при сети в 220 В, то на схемах необходимо найти именно ее. Проверьте все ли контакты на вашей плите соединены примычками, если нет, то следуйте следующим указаниям. На вашей плите вы должны соединить примычкой первый, второй и третий контакты. Это и будет наша фаза, она имеет красный, коричневый проводник. Вторая примычка должна соединять четвертый и пятый контакты, образовывая нейтраль, имеющую голубой или же синий проводник. А шестой контакт — земля, он имеет зеленый или желтый проводник. Наиболее надежно будет, если, перед подключением ваших контактов, вы сожмете их контактными пластинами. Соблюдайте все цветовые маркировки, чтобы далее не совершить ошибки.

Как установить вашу вилку

Во втором шагу подключение электроплиты своими руками необходимо произвести установку самой вилки. Как уже пояснялось выше, нам нужна силовая вилка, а все силовые вилки имеют разборную конструкцию. Вы должны окрутить крепежные винты, их, обычно, два, и снять крышку от контактов. В этом шаге лучше всего сразу снять и фиксирующую планку, которая придерживает кабель. После снятия защитной изоляции, которая находится с края от гибкого кабеля, проводники должны расправиться. Конец кабеля, снятый от изоляции, необходимо провести к корпусу нашей вилки.

Далее взаимодействуют прижимные винты и жгутики, в которые скрутились многожильные проводники. А именно, жгутики должны скрутиться вокруг контактов, а вышеперечисленные прижимные винты должны затянуть их.

То, как вы подключите все проводники, — очень важно, потому что от этого зависит вся остальная работа. Не торопитесь и делайте все аккуратно и правильно. Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем

В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль». Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Во-первых, в верхний контакт нашей вилки должен проходить именно зеленый провод, тот же «земляной», следовательно при подключении нашей розетки землю нужно будет подать в тот же разъем. В нашей розетки остается нетронутым еще два контакта, а именно наша «Фаза» и наш «ноль»

Их подключение не зависит от того, куда их подавать, но имеет очень важное значение то, что фаза должна подключаться к фазе, а наш ноль к нулю. Поэтому, стоит внимательно к этому отнестись

Как же найти, где какой проводник

Чтобы подключить электроплиту в домашних условиях нужно иметь четкое представление о том, где именно находится наша «фаза», «земля» и «ноль». Без этих знаний подключить электроплиту будет невозможно. Найти наше землю будет очень легко. Обычно она располагается где-то наверху или внизу, но отдельно от всех остальных. Остальные два контакта надо находить с помощью индикатора напряжения. Как он работает? Вы должны установить индикатор туда, где находится ваша фаза, а реакцию смотрите по светодиоду на корпусе. В том случае, если наш светодиод загорается, значит напряжение поступает, следовательно это наша «фаза». А у нуля напряжение не проходит, поэтому светодиод не должен загореться.

Схемы и способы подключения плиты

При отсутствии комплектации электроплиты электрокабелем питания потребуется его самостоятельное подведение, для чего осуществляется снятие задней защитной крышки кухонного оборудования, закрепленной на болтах.

При этом возможно однофазное (220 В), двухфазное или трехфазное (380 В)подключение. Для нахождения подключенного к фазе провода применяется электротестер, позволяющий прозвонить сеть.

Маркировка клеммных зажимов у плиты:

L – фазы;
N – нуль;
И заземление, отмеченное спецзнаком РЕ.

При отсутствии перемычек между клеммами для однофазного и двухфазного подсоединения они изготавливаются из небольших кабельных отрезков.

Подключение к однофазной сети:

Расположение контактов в электроплите для включения провода – под защитной панелью.

Выбирается трехжильный кабель: 1 жила – фазный провод кофейный, серый или черный, 2 – ноль синего или голубого цвета, 3 – желто-зеленое заземление.

У электроплиты соединительных контактов больше

Обращая внимание на маркировку выводов, производится подведение кабеля.

При наличии нескольких выводов «L» и 1-ой фазы в однофазной сети используют перемычки, укомплектованные с электроплитой.

Первоначально производится подведение заземления к выводу «РЕ», а после нуля к «N». При наличии нескольких выводов, применяют перемычку для соединения проводов между собой и к одному из выводов осуществляется подсоединение провода голубого окраса.

Подключение фазы осуществляется в последнюю очередь – соединение перемычкой всех выводов с маркировкой «L» и после подключения фазного провода.

Подключение к двухфазной сети:

Встречается редко и желательно использование четырехжильного кабеля: 2 жилы для фаз, другие 2-е – ноль и заземление.
Сначала производится подсоединение заземления.
После с использованием перемычки для нулевых выводов осуществляется подключение ноля.
При наличии в электроплите трех фаз, осуществляется соединение перемычкой двух из них и подсоединение к одному из выходов первой фазы, а оставшаяся станет вторым фазным проводом.

Подключение к трехфазной сети:

Потребуется пятижильный кабель: три жилы под фазы, другие две – заземление и ноль.
Первоначально осуществляется подключение заземления и нуля, при наличии нескольких нулевых выводов они предварительно замыкаются перемычкой.
К трем фазным выводам по отдельности производится подключение каждой фазы.

Несколько слов о безопасности

Вышеперечисленных инструкций достаточно чтобы подключение электроплиты смог выполнить человек хотя бы мало-мальски обладающий знаниями по электротехнике или же желающий разобрать, что и как надо делать. В противном случае лучше заложить в бюджет покупки средства, чтобы пригласить для этой цели профессионала, особенно если понадобится проводить заземление или штробить в стене пазы для подведения кабеля.

Несмотря на то, что монтаж розетки для кухонной плитки или духового шкафа можно сравнить со сбором конструктора, следует помнить, что электричество никогда не прощает ошибок и в обращении с собой требует не только уважения, но и достаточных навыков.

Электрические параметры и номиналы автоматов защиты

Схема подключения электроплиты

Правильный выбор розетки для варочной панели

Для того чтобы выполнить грамотное присоединение поверхности для приготовления пищи к электросети, необходимо выбрать подходящую розетку. Сегодня в продаже можно встретить огромное множество различных их типов

Рекомендуется обратить внимание на специальные приспособления, которые называются силовыми. Они изготавливаются из надежного пластмассового материала и чаще всего рассчитаны на силу тока, превышающую 10 А

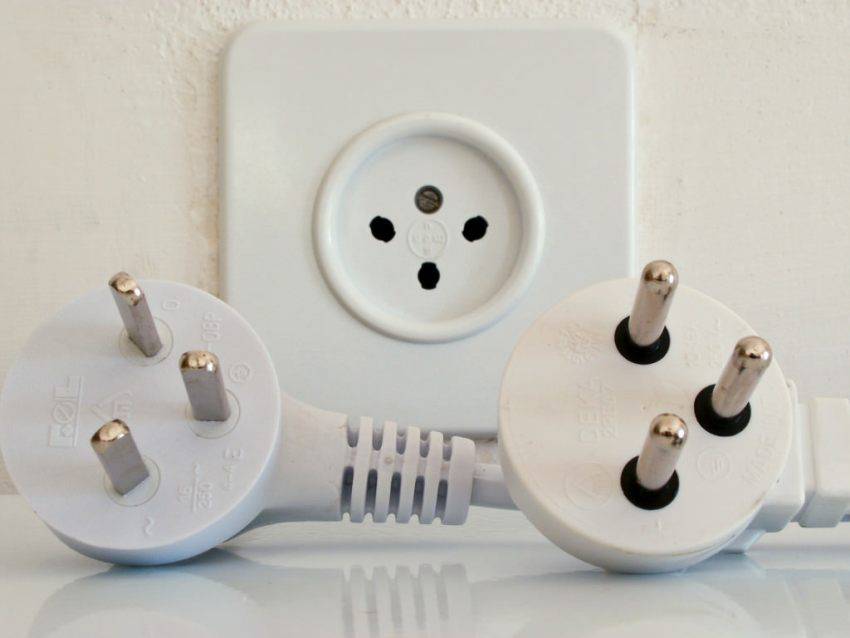

Розетки для подключения электроплиты

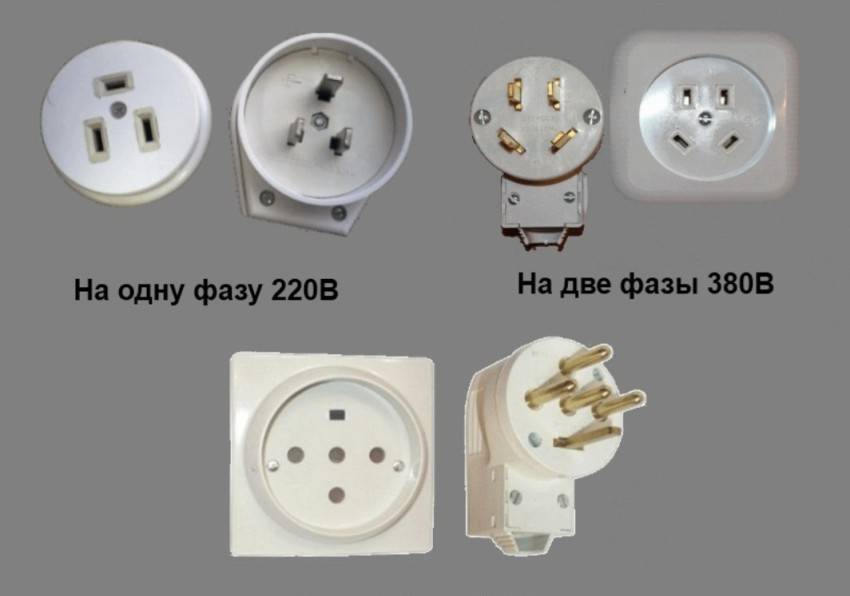

Такие розетки для варочных панелей и духовых шкафов подразделяются на два вида: двухконтактные и трехконтактные. Процесс подсоединения выполняется с помощью силовой вилки и самой розетки. Существует еще один вариант подключения, который учитывает прямое соединение варочной поверхности к клеммнику распределительной коробки.

В случае необходимости можно приобрести обычную колодку и отдельную установочную коробку. Для того чтобы выполнить подсоединение кабелей в таком клеммнике, требуется вначале зачистить окончание медного провода. Затем из него выполняются кольца, в которые требуется вставить винты с пластинками.

На следующем этапе подготовленный провод фиксируется в гнезде розетки под варочную панель. Духовой шкаф можно подключить, используя такую же схему. Для него необходимо приобрести отдельную розетку.

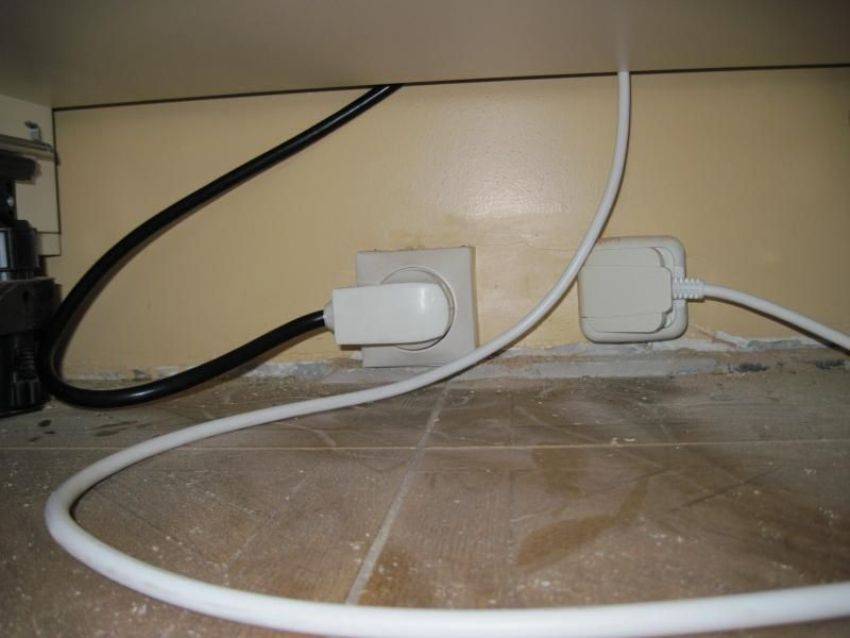

Для подключения духового шкафа используют отдельную розетку

Кабель, зафиксированный в гнезде, необходимо затянуть с помощью отвертки. Лучший вариант установки розетки в случае монтажа духового шкафа – фиксация ниже уровня короба. Однако электроприбор не должен иметь слишком малую дистанцию до пола, так как это может привести к короткому замыканию, если протечет водопроводная коммуникация.

Подключение варочной панели и духового шкафа к электросети выполняется с учетом техники безопасности

Очень важно четко соблюдать установочный алгоритм. Любые отклонения от инструкции могут привести к выходу приборов из строя

Силовая вилка для варочной панели: советы по выбору

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети. Выбор данного элемента производится с учетом нескольких нюансов. Внешний вид этой детали играет второстепенную роль.

Стоит отметить, что обычные вилки использовать при подключении варочной панели для приготовления пищи не рекомендуется. Это связано с тем, что со временем их технические характеристики ухудшаются. Специалисты советуют применять для таких целей только силовые детали.

От выбора силовой вилки зависит надежность подключения варочного устройства к электрической сети

Основное требование, выдвигаемое к вилкам для электроплит, – надежность. Деталь должна быть изготовлена из качественного, термоустойчивого материала. Для соединения плиты и электрической коммуникации очень желательно оборудовать отдельную линию, которая будет включать в себя розетку специального назначения.

Существует распространенная ошибка, которая заключается в неправильном подключении проводов к вилке. Выполняя данную операцию, необходимо проверить несколько раз правильность соединения.

Стоит отметить, что при желании можно подключить варочную панель и духовой шкаф к одной розетке. Как правило, на данном этапе неопытные люди сталкиваются с проблемами. Если нет специальных знаний, то рекомендуется выбрать самый простой вариант общего подключения – монтаж спаренной розетки.

УСТАНОВКА КОМБИНИРОВАННОЙ РОЗЕТКИ ДЛЯ ДУХОВКИ И ВАРОЧНОЙ ПАНЕЛИ

Комплект поставки комбинированной розетки Прима включает , сам механизм розетки, суппорт – крепежную площадку и болт.

В первую очередь необходимо закрепить суппорт на стене , рядом с питающим кабелем для плиты, как показано на изображении ниже.

Довольно часто стена, где расположен электрический вывод для плиты на кухне, бетонная или кирпичная, поэтому сперва прикладываем суппорт к месту монтажа и отмечаем крепежные отверстия.

После чего, с помощью перфоратора, в отмеченных местах, делаем отверстия под крепеж , обычно для этого используется бур диаметром 6мм.

Крепим дюбель-гвоздями суппорт на стене . Так же можно использовать любой другой подходящий крепеж, например, дюбели (пробки) и саморезы. Если же материал стен мягкий, например дерево или пеноблок, отверстия делать не обязательно, можно зафиксировать суппорт сразу саморезами.

Разбираем механизм розетки . Для этого необходимо открутить болт на лицевой стороне (см. изображение ниже)

Как видите, внутри находятся два отдельных, не связанных между собой механизма, один это «евро» розетка 16А, а другой силовая розетка для варочной панели или плиты 32А. Подключением их мы займемся чуть позже, сейчас же необходимо закрепить механизм розетки в суппорте , на стене.

Для этого у суппорта есть специальное «ушко», а у платформы, где установлены розетки, выступ, который заходит в это «ушко».

Затем необходимо затянуть болты , что расположены в местах крепления розеток к платформе. Эти болты проходят насквозь механизма и вкручиваются в суппорт, где для них специально выполнены посадочные отверстия с резьбой, тем самым надежно связывая между собой суппорт с механизмами.

Прежде чем переходить непосредственно к подключению, обязательно убедитесь в отсутствии напряжения на вводном питающем кабеле. Отключить подачу тока можно в электрическом щите, чаще всего достаточно просто найти соответствующий автомат, он обычно самого большого наминала, чаще всего на 32А-40А.

Для вашего удобства, ниже мы подготовили схему, в которой наглядно показан порядок подключения проводов.
