Как сделать водяной пол с подогревом: расчет и схема укладки своими руками

Водяной пол: плюсы и минусы

Водяной теплый пол – это конструкция для теплоснабжения, использующая нагретую воду в качестве теплоносителя. Она циркулирует внутри гибкой трубки, которая монтируется на площади помещения под напольное покрытие. Источником тепла является система центрального отопления, газовый или водонагревательный котел. У этой конструкции свои недостатки и достоинства по сравнению с обычными радиаторами или конвекторами:

ПреимуществаНедостатки
  1. Экономичность, которая выражается в снижении потребления электроэнергии в среднем на 30% за счет невысокой температуры нагреваемой воды.
  2. Комфортная обстановка: по теплой поверхности приятно ходить босиком, особенно в холодное время года.
  3. Безопасность: нагревательные элементы скрыты, что защищает от травм и ожогов.
  4. Интерьер без лишних деталей. В нем нет труб отопления, бросающихся в глаза видимых частей радиаторов. Это позволяет использовать помещение по-максимуму для создания нужного дизайна.
  5. Водяную систему удобно использовать в маленьких, неправильной формы помещениях, где сложно разместить обычный радиатор.
  1. Монтаж водяного теплого пола – не простой, трудозатратный процесс: сначала нужно подготовить основание, а затем уложить несколько слоев различных материалов.
  2. Существует риск протечки трубопровода, из-за которой придется менять напольное покрытие.
  3. Теплые водяные полы редко устанавливают в качестве основной системы отопления: это возможно в частных домах или квартирах с хорошо утепленными стенами, качественными стеклопакетами, плотными дверями. В остальных случаях водяные полы нужно устанавливать с дополнительными приборами отопления
  4. Конструкцию запрещают использовать в многоэтажных домах, поскольку многослойное покрытие увеличивает нагрузку на несущие конструкции. Надо заметить, если у вас первый этаж, а площадь обогрева небольшая, разрешение на устройство водяных полов получить возможно.

Монтаж водяного пола

Для установки системы своими руками понадобятся такие материалы и инструментарий:

  • трубы;
  • вентили;
  • фитинги;
  • клипсы;
  • насос;
  • армированная сетка;
  • коллектор;
  • лента демпферная;
  • гидроизоляционные материалы;
  • теплоизоляционные материалы;
  • скотч строительный;
  • крепеж;
  • набор саморезов;
  • перфоратор;
  • рулетка;
  • строительный уровень;
  • отвертка;
  • ключи рожковые.

Последовательность работ

Прежде всего, необходимо провести очистку поверхности от грязи, всевозможных выпуклостей и мелких трещин. Качество выравнивания поверхности следует проверять строительным уровнем, поскольку при неровной поверхности возможно нарушение баланса теплоотдачи.

Следующий шаг — установка коллектора, где будут находиться основные компоненты системы. При монтаже шкафа нужно выбрать правильную высоту от поверхности пола, с тем, чтобы избежать проблем с перегибами труб.

Коллектор для водяного теплого пола

После установки распределительного шкафа нужно приступить к укладке гидроизоляции. Дешевле всего обойдется полиэтилен, который кладется внахлест. Швы стыкуются скотчем.

Далее укладывается теплоизоляция. В качестве теплоизолирующих материалов можно использовать:

  • вспененный фольгированный полиэтилен;
  • экструдированный пенополистирол;
  • пенопласт (толщина в промежутке 50-100 миллиметров).

После укладки теплоизолирующего материала, нужно разложить демпферную ленту. Она предназначена для компенсации расширения стяжки вследствие разогревания поверхности.

Укладка демпферной ленты

Далее кладется армирующая сетка. Она нужна для укрепления стяжки. Если применить специальные пластиковые затяжки, трубы можно прикреплять к армирующей сетке, что позволит сэкономить на покупке клипс.

Армирующая сетка для теплого пола

Укладка труб

При укладке труб можно воспользоваться одним из трех основных методов: двойная спираль, обыкновенная спираль или «змейка». Спираль лучше применять во внутренних помещениях, а там, где есть окна лучше использовать «змейку». Укладка труб начинается от более холодной стенки — это позволит разогретому воздуху распределяться более равномерно.

Схема укладки труб теплого пола

Для помещений, в которых есть балкон, лоджия, веранда или мансарда понадобится дополнительный контур, иначе будут серьезные потери тепловой энергии.

При установке трубу нужно подсоединить к распределительному шкафу. Также труба стыкуется с возвратным коллектором. На стыках трубы следует надевать гофропрокладки.

Тестирование системы

После создания теплого пола нужно провести гидравлическое испытание (опрессовку). Это необходимо для выявления дефектов в системе. Для этого система наполняется водой под давлением, в 1,5 раза превышающее нормальное. Тестирование можно также провести с помощью воздушного компрессора. Срок испытания — сутки. Если протечки и другие дефекты труб не обнаружены, можно приступать к созданию стяжки.

Финишная стяжка

Толщина стяжки под плитку может варьироваться в пределах 3-6 сантиметров. Укладка плитка может производиться лишь через месяц после создания стяжки. Для ускорения высыхания стяжки можно включить систему обогрева, но при этом температура не должна быть выше 30 градусов.

Стяжка может быть осуществлена одним из двух материалов:

  • песочно-цементный раствор (экономичный вариант, но на высыхание такой стяжки потребуется 25 суток);
  • самовыравнивающаяся смесь (сохнет 10 суток).

Вплоть до полного просыхания стяжка должна находиться под повышенным давлением. После застывания раствора можно приступать к укладке плитки своими руками.

Кладка керамической плитки

Укладка керамической плитки на теплый пол

Процесс укладки плитки своими руками на водяной пол такой же, как и при работе с другими поверхностями. Можно лишь отметить, что удобнее использовать гладкую плитку. Слой клея наносится с помощью специального зубчатого шпателя. После наложения плитки на поверхность, ее нужно тщательно прижать и немного подержать. Швы должны быть очень ровными, поэтому лучше использовать специальные крестики. Затирка швов производится лишь после полного высыхания клея, на что может уйти до 2 суток.

Во время укладки кафеля водяной пол не должен быть включен. Его функционирование возможно только после затирки швов.

Если следовать инструкциям, то создание теплого пола вполне возможно своими силами. Хотя работа эта весьма трудоемкая, полученный результат оправдает потраченные усилия. Правильно установленный водяной теплый пол будет служить обитателям дома в течение многих лет.

Заливка стяжки поверх уложенных контуров теплого пола

Для стяжки лучше всего применять специальные составы, адаптированные именно для теплого пола

В их состав включены пластификаторы, обеспечивающие однородность заливки без образования воздушных пузырей (особенно это важно при заполнении «сложных» мест – около труб, бобышек профильных матов или монтажных планок. Кроме того, в состав смеси входит микрофибра, создающая надежное внутреннее микроармирование бетона, повышающее его прочность при температурных перепадах

Стяжка выполняется обычным порядком – с установкой маячков и направляющих для обеспечения горизонтальности и ровности получаемого покрытия. Созревание стяжки обычно составляет, в зависимости от используемого раствора, от 3 до 4 недель. Недопустимо ускорять этот процесс путем прогрева стяжки контурами теплого пола.

Запуск теплого пола в эксплуатацию проводится только после полной готовности стяжки. Для этого вся система приводится в штатное состояние, устанавливаются все снятые элементы, производится контроль соединений, выпуск скопившегося воздуха.

Нельзя сразу включать теплый пол на полную мощность – надо дать и трубам, и стяжке время на постепенную адаптацию. Вначале следует установить температуру нагрева не более 20 ºС. Ежедневно можно поднимать ее на 5 градусов, выводя на расчетный уровень.

Если все функционирует нормально, можно переходить к укладке финишного покрытия пола.

Примерная схема регуляции температуры теплоносителя смешением подачи и обратного потока

Управление может осуществляться вручную или же в автоматическом режиме, когда такой кран оснащается сервоприводом, связанным с электронным датчиком температуры.

  • Трубы контуров подключаются к гребенкам подающего и обратного коллекторов. Для необходимой балансировки давления в контурах разной длины, а также для отключения каких-либо контуров в случае необходимости, предусматриваются вентили.
  • Работа системы отопления может сопровождаться выделением растворенных газов их теплоносителя. Чтобы избежать возникновения пробок, на коллекторе устанавливается автоматический клапан-воздухоотводчик.
  • Никогда не лишними будут приборы визуального контроля за работой системы – манометр и термометр.
  • Можно предусмотреть автономность контуров теплого пола от общей системы отопления. Это становится возможным при установке теплообменника.

Пирог пола с водяным подогревом

Теперь поговорим о строении пола с подогревом: чтобы вы знали, что и в каком порядке делать при его заливке своими руками. Водяной теплый пол — это многослойная конструкция. Примерная схема изображена на рисунке.

На ровное основание (перепад высот не более 1 см на 1 м2) укладывается сначала теплоизоляция. Выбор материала и его толщина зависят от изначального утепления пола и от того, какое помещение находится внизу (если есть оно). Задача — добиться минимальных утечек тепла. Тогда и отопление будет экономным (платить за него будете мало, и в доме/квартире будет тепло). Потому при выборе материала и его толщины лучше брать характеристики с запасом: в этом случае хуже точно не будет. Если внизу отапливаемое помещение, достаточно теплоизоляции в 20-30 мм, если внизу неотапливаемый подвал, или грунт, требуется солидная толщина от 50 мм и больше, в северных регионах толщина утеплителя может быть от 100 до 150 мм.

Устройство «пирога» водяного теплого пола

По периметру помещения раскатывается демпферная лента или укладывается ленточный теплоизоляционный материал, можно использовать нарезанный на полосы шириной 10 см пенопласт, пенополистирол или другой листовой утеплитель (толщина около 10 мм), можно использовать и картон из минеральной ваты.

Эта мера нужна во-первых для того, чтобы из-за температурного расширения не возникали по периметру пола трещины, а также для того, чтобы снизить потери тепла через стены и фундамент.

  • На теплоизолятор укладывается металлическая сетка с шагом 5 или 10 см (такой шаг удобен для укладки). К ее прутьям трубы крепят обычными пластиковыми хомутами или проволокой.

  • Теплоизолирующая подложка используется с нанесенной на нее разметкой (сеткой), например, от Valtec. Тогда в нужных местах в пол забивают крепежные элементы, в которые затем вставляется труба.
  • Специальная подложка под теплый водяной пол. Обычно это полистирольные плиты со специальными выступами, в которых удобно фиксировать трубы, просто вдавливая их между выступами. Эти плиты выпускают серьезные производители. Они могут отличаться по цвету или формату, но принцип остается одинаковым.

  • Крепежные ленты, которые набиваются по всему помещению с шагом 15-20 см. В них есть специальные отгибающиеся лепестки, которыми закрепляют трубы в нужном положении (фото вверху).

После того, как трубы уложены, можно приступать к заливке стяжки теплого водяного пола. Состав используется специальный — с добавками, повышающими теплопроводность. В некоторых случаях, для увеличения прочности конструкции, дополнительной защиты труб от механических нагрузок, на них укладывают армирующую сетку, и лишь потом заливают раствор. Слой бетона должен быть таким, чтобы над трубой было не менее 3 см раствора. Только при такой толщине пол не будет «гулять» под ногами и его температура не будет иметь ярко выраженных полос тепла/холода.

Самым неприятным моментом во всем этом является долгий срок высыхания стяжки. Должно пройти не менее 28 дней после заливки, чтобы она приобрела свою окончательную прочность. Но начинать дальнейшие работы можно уже через 7-10 дней, если среднесуточная температура была выше чем +17°C.

Установлены маяки для заливки стяжки — под многие напольные покрытия пол должен быть идеально ровным

Обратите внимание: по периметру установлена теплоизоляция. Ее высота — выше высоты готового пола, после того как стяжка высохнет лишнее срезается ножом

В качестве подложки для теплоизоляции использована модель с разметкой, типа той, что выпускает фирма «Валтек» (Valtec)

Это только основные слои пирога водяного теплого пола. Часто, в самый низ под теплоизоляцию, укладывают гидробарьер (плотную полиэтиленовую пленку). Он станет защитой нижних помещений в случае протечки.  На теплоизолятор часто рекомендуют укладывать теплоотражающее покрытие — для того, чтобы тепло не шло вниз, а отражалось вверх. Но тут стоит помнить, что в стяжку укладывать алюминиевую фольгу или фольгированные материалы бесполезно: через месяц-два фольга разрушается и превращается в труху. Если и использовать теплоотражающее покрытие, то металлизированное. Оно очень похоже на фольгу, но выполнено из других металлов, которые хорошо себя чувствуют в цементно-песчаном растворе на протяжении многих лет. Как видим, монтаж водяного теплого пола — затея непростая, с большим количеством составляющих и компонентов.

Расчет и проектирование системы

Как можно сделать водяной теплый пол своими руками? Начать следует с расчета и проектирования системы. Это важнейший этап работ, от которого зависят особенности монтажа отопления, эффективность обогрева и долговечность всей конструкции.

При проектировании учитывают такие факторы:

  • объем, который необходимо обогреть (площадь, высота, форма помещения);
  • особенности температурного режима;
  • материалы, которые планируется использовать в работе.

При разработке схемы учитывают все нюансы, включая места расположения коллекторов, компенсационных швов

Важно, чтобы не пересекались деформационное пространство и элементы трубопровода

Желательно также заранее знать, где и как будут расположены предметы меблировки и/или сантехнические приборы. Если над трубами планируется мебель, то она должна быть из материалов, которые хорошо переносят высокие температуры. Дерево лучше не использовать, т.к. оно рассыхается.

Обязательно следует рассчитать теплопотери. Как это сделать, рассказано в видеоуроке:

https://youtube.com/watch?v=-JSEBUJGkZs

Для каждого помещения дома нужен отдельный контур. Если отапливаются нежилые помещения (например, лоджия или веранда), то контур не должен совмещаться с прилегающими жилыми комнатами. В противном случае тепло будет уходить для обогрева нежилой зоны, а жилые комнаты будут холодными.

Чтобы не ошибиться при проектировании, следует учитывать некоторые нюансы. Об этом рассказывает специалист:

Планирование водяного теплого пола – расчет отопительных контуров и объема труб по программе

Во многих квартирах сегодня устанавливают водяные теплые полы по соображениям экономии. Температура подачи подогрева в этих системах намного ниже, чем при использовании радиаторов. Перед тем, как спроектировать и спланировать систему отопления, необходимо определить потребность в теплоэнергии, мощности и нагрузку для обогрева каждой комнаты в здании. Чтобы провести расчет водяного теплого пола по программе, нужно определиться с параметрами будущего покрытия.

Расчет с помощью программы

В программах расчета используется упрощенный метод для определения тепловой нагрузки на жилые здания в соответствии со стандартными нормативами. На этапе планирования возникают следующие вопросы:

  1. Каковы требования к материалам для такой системы отопления.
  2. Сколько нагревательных контуров должно быть установлено.
  3. Какое количество труб нужно для рекомендуемой мощности обогрева.

Одним из решений является программа расчета теплого пола Valtec. Чтобы использовать ее правильно, требуется достаточно обширная информация. Первый шаг – выбор расстояния между трубами, если это не задано выбранной системой подогрева. В Валтек программе расчета теплого пола вы также должны отметить употребляемый теплогенератор для обогрева помещения:

  1. При применении насоса нужно выбрать расстояние установки немного меньше, чтобы поддерживать температуру потока в трубах как можно ниже. Рекомендуется шаг в 10 см.
  2. При использовании другого источника обогрева помещения, который работает с более высокой температурой подачи, следует выбрать шаг в 15 см.

Как только программа для расчета теплого пола определит правильное расстояние, вторым шагом будет проектирование отопительных контуров в помещении. Убедитесь, что размер трубы на них не слишком длинный. Трубы в системе не должны превышать 100 м плюс соединительный контур, иначе потеря давления будет слишком высокой, и отопительный контур будет слабо реагировать или вообще не прогреваться.

В программе расчета теплого пола для разных расстояний требуются использовать следующие количества труб в помещении:

РасстояниеТруб на квадратный метр
15 см5,8 м
12,5 см6,8 м
10 см8,8 м

Теперь вы можете легко вычислить число требуемых отопительных контуров в каждой комнате на основе стандартных значений программы для расчета теплого водяного пола.

Пример расчета количества труб в помещении площадью 24 кв. м (6 м х 4 м):

Расстояние укладки 15 см – 24 кв. м х 5,8 м = 139,2 м труб

Принимая во внимание максимальную длину в 100 м, согласно программе для раскладки теплого пола, должны быть запланированы 2 отопительных контура для напольной системы в помещении. Для них круги обычно устанавливаются одинаковой длины, так они прогреются равномерно, быстро достигнув нужной мощности и температуры

Таким образом, с помощью программы для раскладки теплого водяного пола можно легко оценить потребность в материалах, определить стоимость работ и количество нужных шагов для выполнения работы. Тип установки системы труб, будь то «улитка» или «змейка», не имеет значения.

Расчет системы напольного отопления в интернете

Сегодня можно использовать программы для теплого пола, существует много вариантов на различных сайтах. Применение таких калькуляторов освобождают от сложных вычислений. Для правильного подсчета раскладки теплого пола в программу нужно вводить все требуемые данные.

Полностью полагаться на онлайн-калькулятор не стоит, все предоставленные рекомендации приблизительны. Однако с помощью полученной информации можно проводить раскладку труб теплого пола, программа оценит объемы будущей работы в помещениях.

Мы с удовольствием определим требуемые количества для вас. Просто отправьте запрос с вашим планом или сведениями о размерах комнаты по электронной почте или через форму запроса на сайте. Мы рассчитаем мощность системы напольного отопления, рекомендуемое количество труб и вышлем предложение по установке системы.

pol-hot.ru

Виды теплых полов

Перед тем, как сделать теплый пол своими руками, необходимо разобраться, какие виды отопительных систем бывают и, какие из них больше подходят для конкретного жилища.

Основные преимущества теплых полов:

  • равномерный прогрев помещения;
  • комфортность;
  • полная автономность.

Получаемое с помощью этих полов тепло эффективно используется для обогрева помещений. Как выбрать теплый пол для своего жилища? Существуют различные виды теплых полов, поэтому определить, какой лучше из них, можно только узнав все их плюсы и минусы. Одни из них прогреваются при помощи горячей воды (водяные), а другие – электричества (электрические). Последние подразделяются на 3 вида:

  1. стержневой;
  2. кабельного типа;
  3. пленочный.

Все полы имеют свои преимущества и недостатки. Так к преимуществам водяных теплых полов относятся:

  • отсутствие конверсии воздуха, создающее более комфортную атмосферу в доме;
  • сравнительно низкая температура нагревателя;
  • отсутствие сырых углов, что предотвращает образование грибка;
  • нормальная влажность воздуха в помещении;
  • легкость уборки;
  • саморегулирование теплообмена при изменении температуры;
  • экономичность, позволяющая сократить расходы отопления на 20–30%;
  • отсутствие радиаторов отопления;
  • длительный срок службы (до 50 лет).

К минусам водяных полов можно отнести только то, что их нельзя использовать в многоквартирном доме от центральной системы отопления и на их устройство в таких зданиях требуется разрешение служб жилищно-коммунального хозяйства.

К преимуществам электрического теплого пола относятся те же свойства, что и водяного, но кроме этого у них еще существует возможность ремонта локальных неисправностей и установка без специального оборудования и разрешений.

Теплый пол своими руками

Многие задумываются над тем, подходит ли ламинат под теплый пол? Какие материалы используются для половых покрытий? К минусам таких отопительных систем можно отнести:

  • Ограничение в выборе вида напольного покрытия. Это значит, что его коэффициент теплопередачи не должен превышать 0,15 Вт/м2К. Для декоративного покрытия такого пола подходят: плитка, наливные полы, гранит, мрамор, линолеум, ламинат, ковровое покрытие, имеющие разрешающую маркировку. Таким образом, теплый пол под ковролин или под ковер можно монтировать, только с соблюдением выше перечисленных требований.
  • Необходимость приподнимания пола на 6–10 см.
  • Инерционность нагрева в течение 3–5 часов.
  • Использование мебели из натурального дерева, поскольку изделия из МДФ, ДСП, пластика при постоянном нагревании могут выделять вредные для человека вещества.
  • Довольно высокие финансовые затраты на электроэнергию при устройстве электрических полов.

С учетом всех выше перечисленных преимуществ и недостатков теплых полов их предпочтительнее монтировать в небольших помещениях: в ванной, коридоре, туалете, кухне, спальне, на утепленном балконе. Чаще всего мастера укладывают теплый пол под плитку. Это обусловлено хорошими теплопроводящими характеристиками керамики. Для круглосуточного обогрева помещений больше подходят водяные полы.

Теплые полы подразделяют на 2 вида:

  1. Комфортные, слегка подогревающие стяжку, гарантирующие приятные ощущения при ходьбе. Наряду с ними применяются и другие системы отопления.
  2. Отопительные, когда кроме создания комфортных условий они являются полноценным отоплением.

Для квартир в многоэтажных домах лучше использовать электрический теплый пол, а в частных домах – водяной. Теплый водяной пол редко дает удельную мощность более 100 Вт/м2, поэтому такое отопление следует использовать в хорошо утепленных строениях.

Расчет водяного теплого пола или электрической системы лучше доверить специалистам, поскольку не каждый сможет просчитать все необходимые показатели в соответствии с санитарными нормами. Рассчитать, сколько стоит теплый пол, каждый может самостоятельно, воспользовавшись онлайн-калькулятором.

Где можно использовать

В виду достаточной толщины и массы всей системы, её использование ограничено частным домостроением. В квартирах водяной тёплый пол устанавливать крайне нерационально.

Главная причина – это сложности с подключением питания. К системе центрального отопления можно подключаться только после разрешения из контролирующих органов. И получить его практически невозможно. Даже если оно будет, то исчезнет основной лейтмотив – автономность. Нам известны варианты с установкой в квартире электрических и даже газовых котлов, но это единичные случаи, которые только подтверждают правило: водяной тёплый пол используют только в частных домах.

Водяной теплый пол

Водяной подогрев пола представляет собой систему гнущихся трубок, по которым циркулирует горячая вода, подаваемая из газового или электрического котла.

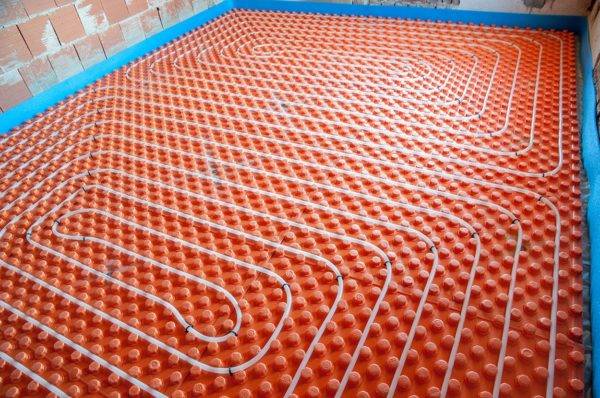

Пример укладки водяного пола

Водяное отопление запрещается применять в квартирах выше первого этажа, при условии, что в подвальном или цокольном этаже нет жилых помещений. Поэтому его применяют в частных домах с индивидуальным водоснабжением, и в многоквартирных зданиях, если система изначально была предусмотрена проектом. Законом запрещено самовольное подсоединение к центральному отоплению и горячему водоснабжению.

Схема водяного теплого пола

При бетонном способе трубы укладываются под стяжку толщиной не менее 3 мм, декоративное покрытие пола можно делать не ранее чем через 28 дней.

Устройство стяжки

Если нужно снизить нагрузку на перекрытия, или высота комнаты ограничена, применяют настильную систему укладки. Трубы размещают на маты из пенополистирола, а сверху заливают стяжку.

Укладка труб на пенополистерол

В домах с деревянным полом используют укладку трубок в деревянные пазы.

Укладка труб в деревянные панели

Несмотря на сложности установки, система водяного пола экономически выгодная и долговечная. Главный недостаток – возможность протечки и сложности ремонта. Не рекомендуется использовать теплый водяной пол в качестве основного отопления в доме.
