Подогрев водопровода: самостоятельное обустройство с помощью кабеля на даче

Обогрев труб водоснабжения крымской дачи: обзор доступных решений

Уважаемый читатель, хочу поделиться опытом подбора решений для обогрева водоснабжения своего дачного дома. Задача стояла простая – обеспечить работоспособность наружного водоснабжения, которое использовалось круглогодично, для чего лучше всего подходил электрообогрев водопроводных труб. Оставалось лишь выбрать его, о чем и хочу поведать. Итак, в путь!

Готовое решение всегда практичнее.

Особенности монтажа

Пару слов про особенности монтажа водопровода в целом и про обогрев водопроводных труб в частности:

  1. Я проживаю в Севастополе, где средняя температура самого холодного месяца составляет +3С. Поэтому в частном строительстве трубы водоснабжения нередко прокладываются открыто,

Классическое решение для крымских домовладений.

  1. Тем не менее, холодные воздушные массы изредка прорываются с материковой части в зимний период, что приводит к заморозкам до -20С на несколько дней. Именно для таких случаев и требуется обогреватель труб водоснабжения,
  2. Потребности в услугах сторонних организаций по установке обогрева нет, поскольку все делается своими руками, но это не значит, что в нашем регионе этим никто не занимается. Напротив, предложений довольно много, поскольку есть спрос, ведь Крым, как здравница, уже несколько столетий привлекает людей с достатком выше среднего.

Рекламное объявление из Ялтинского курьера 1914 года.

Капитан Очевидность подсказывает: поскольку все системы электрического обогрева устанавливаются на уже смонтированный водопровод, а в роли крепления выступают лишь алюминиевый скотч и пластиковые хомуты, то логично просто купить готовый комплект и установить его самостоятельно.

Доступные технологии

Давайте для начала выясним, каким может быть электрообогрев водопроводных труб.

Простейший крепеж вселяет уверенность в собственных силах.

Резистивный кабель

На рынке отопительных систем предлагается простейшее решение — резистивный кабель. Он представляет из себя изолированный проводник с постоянным удельным сопротивлением:

  • При пропускании через него электрического тока он выделяет тепловую мощность, равную потребляемой электрической мощности,
  • Резистивный кабель бывает как одножильным (для монтажа замкнутой петлей), так и двужильным, с установкой кольцевой муфты.

Два варианта резистивного кабеля.

Длина кабеля в комплекте ограничена, плюс включение-выключение обогрева целиком лежит на вас.

У такого решения есть несомненный плюс – самая низкая цена (в таблице ниже представлены разные марки и их стоимость). Но есть и минус — нужно правильно разделать конец и подготовить кабель к эксплуатации. А с этим этапом, как показывает практика, не каждый может справиться.

Не стоит забывать о том, что включение-выключение такой системы обогрева вы будете осуществлять самостоятельно. И, увы, сэкономленные на стоимости дешевого кабеля средства будут быстро израсходованы на оплату электроэнергии.

Понижение температуры до 3-5 градусов мороза в Крымских условиях не приводит к замерзанию водопровода. Это обусловлено высокой минерализацией водопроводной воды, сдвигающей точку замерзания. Проблемы чаще всего возникают в ночное время, начиная с 10-градусной отметки – именно тогда, когда вы спите, что вынуждает включать систему обогрева на всю ночь.

Поэтому, я попутно решил рассматривать и варианты, не требующие никаких электромонтажных работ. У производителей подобные решения называются «комплекты», и наиболее широко на нашем рынке такая продукция представлена из:

Немецкий производитель и его запатентованная технология.

Обогрев труб водоснабжения крымской дачи: обзор доступных решений Обогрев труб водоснабжения: ленточные и другие варианты обогревателей, видео и фото

Конструкция и сфера применения

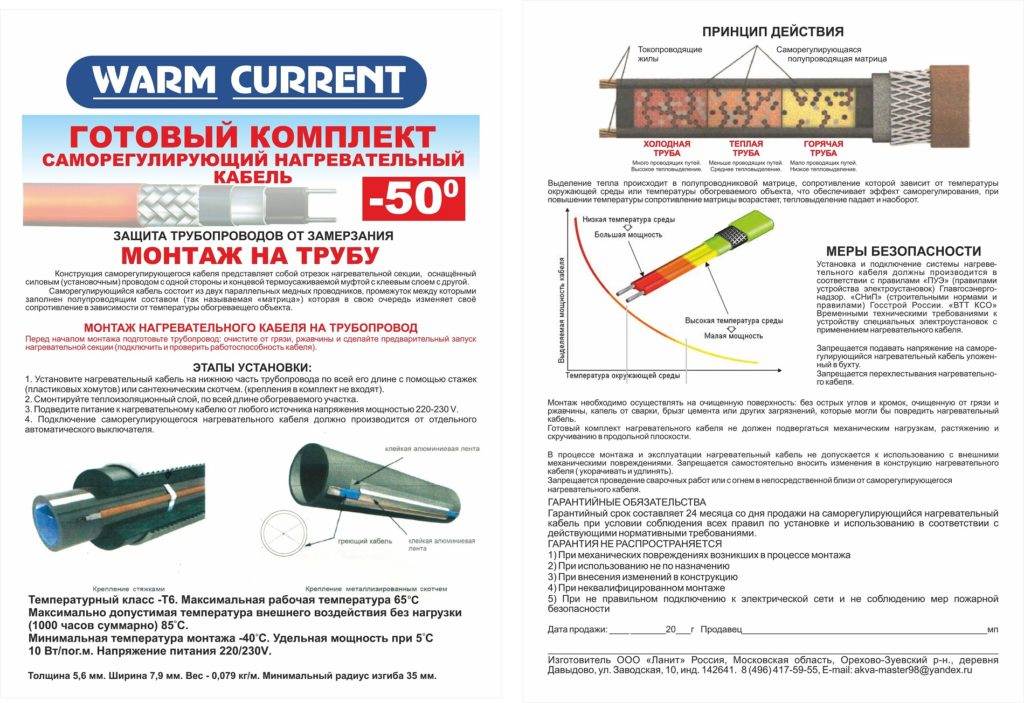

Документация к греющему кабелю

Греющий кабель для обогрева труб устанавливается только в зонах, подверженных воздействию низких температур. Владелец здания может поместить обмотку на всем участке трубопровода или закрыть участки длиной по 200-300 мм. От протяженности кабеля для обогрева водопроводной трубы зависит энергопотребление системы.

Разогревающий кабель для трубы состоит из элементов:

  1. Внутренняя металлическая жила или набор токопроводящих элементов. Для изготовления деталей используются сплавы с повышенным сопротивлением, что обеспечивает нагрев элементов при прохождении электрического тока. Сверху жилы покрыты слоем изолирующего материала, сохраняющего защитные характеристике при циклических прогревах.
  2. Защитный экран, расположенный вокруг нагревающих жил. Деталь изготовлена из алюминиевой фольги или медной сетки, предотвращающей формирование электромагнитных помех при подаче напряжения. Для улучшения характеристик медную оплетку покрывают тонким слоем никеля, под металлическим экраном размещается дополнительный слой диэлектрика.
  3. Наружный защитный слой из эластичного материала, сохраняющего характеристики при низких температурах. Термокабель для обогрева труб, предназначенный для эксплуатации в условиях Севера, оснащается защитным слоем с увеличенной толщиной.

Устройство греющих кабелей

Советы и рекомендации

Будьте осторожны при установке. Это позволит избежать определенных проблем.

Не скручивайте провода вместе. Это приведет к короткому замыканию.

Черный полимер, окружающий токоведущие проводники, должен быть изолирован.

Электрическое соединение всей системы должно быть хорошо изолировано, чтобы избежать искр и возможных пожаров.

Каждое электрическое соединение греющего кабеля должно быть надежно защищено от влаги.

Когда труба надежно закреплена внутри или снаружи, важно позаботиться об изоляции конца трубы. Специалисты рекомендуют использовать термоусадочную трубку

Это изделие отлично защищает провода от влаги, что снижает риск короткого замыкания.

— При одновременном использовании двух способов прокладки кабеля внутри и снаружи трубы скорость нагрева воды может быть увеличена во много раз, но это влечет за собой дополнительные затраты на установку.

— Обогрев водопроводных труб саморегулирующимся греющим кабелем позволит игнорировать теплые участки и направлять ток на холодные. Он одобрен для резки, поэтому не возникнет проблем с его установкой даже в труднодоступных местах. Длина кабеля не влияет на мощность нагрева.

— Резистивный провод стоит в два раза дешевле, но срок ее службы гораздо меньше. Если был проложен обычный двухжильный кабель, его придется заменить через 5-6 лет.

— Оплетка на кабеле используется для его заземления. Вы можете пропустить эту часть работы, но лучше ознакомиться с методами заземления.

Установка по трубе

Непосредственно во время прокладки трубопровода для него предпочтительнее устанавливать кабель по трубе. Есть сразу два способа, как это можно сделать – вокруг магистрали или вдоль нее. Ознакомимся с особенностями каждого из них более детально.

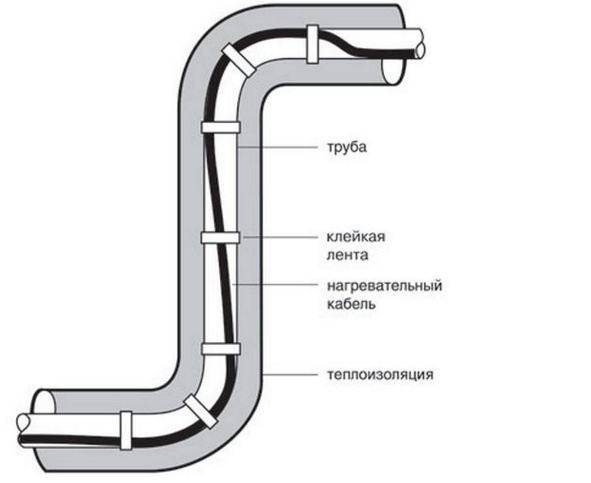

Вариант №1. Вдоль магистрали

Вполне очевидно, что кабель проще всего устанавливать вдоль труб в одну линию. При этом проводник в обязательном порядке должен крепиться именно под трубой, благодаря чему нагревательный элемент будет надежно защищен сверху от разного рода механических повреждений. Кроме того, жидкость, как известно, замерзает снизу, а потому подобное расположение кабеля позволит оперативно справиться с замерзанием магистрали (если такое произойдет).

Но если вы намерены проложить вдоль одного трубопровода сразу несколько линий, то делайте это в строгом соответствии с приведенными ниже схемами.

Если же говорить о том, как фиксировать греющий кабель для водопровода, то мы рекомендуем применять для этого именно алюминиевый скотч – он не только надежно закрепит изделие, но еще и заметно увеличит его теплоотдачу. Как вариант – можете воспользоваться для фиксации клейкой лентой, обернув ею водопровод так, как показано на изображении ниже.

Особое внимание необходимо уделять установке кабеля на угловых участках магистрали! Для того чтобы изгиб изделия не был чересчур большим, старайтесь размещать его по наружному радиусу магистрали. Детальнее подобный вариант монтажа показан на приведенной ниже схеме

Вариант №2. По спирали

Если в вашем регионе температура в холодное время года достаточно низкая, греющий кабель желательно полностью обернуть вокруг водопровода. Благодаря этому, заметно повысится эффективность обогрева, поскольку шаг витка будет составлять приблизительно 5 сантиметров (если хотите, можете сделать шаг больше). Что характерно, длина кабеля при такой схеме обмотки будет больше аналогичного показателя трубопровода примерно в 1,7 раза.

Если же вам предстоит уложить изделие по спирали в труднодоступном месте, руководствуйтесь представленной ниже схемой.

В данном случае кабель сперва необходимо обмотать с приспуском, а затем завернуть петли в противоположном направлении. Как следствие – действий при этом получается меньше, если сравнивать процедуру с пошаговой обмоткой трубопровода.

Вариант №3. Как обматывать отдельные элементы

Такого рода отдельные элементы (а к ним можно отнести различные краны, опоры, фланцы и прочее) должны обязательно обматываться большим количеством греющего кабеля, поскольку теплоотвод в таких узлах гораздо больший. Все необходимые схемы установки вы сможете найти на изображении ниже.

Помимо того, рекомендуем ознакомиться с представленным ниже тематическим видеоматериалом, иллюстрирующим прокладку кабеля по трубопроводу.

Обратите внимание! Отдельно стоит рассказать о монтаже температурного датчика. Для бесперебойного обогрева магистрали и во избежание перегревания кабеля термодатчик желательно располагаться в самой холодной точке магистрали на максимально большом расстоянии от самой линии

Кроме того, место, в котором будет располагаться датчик, необходимо заранее проклеить с помощью алюминиевого скотча. Советуем ознакомиться с основными вариантами расположения такого датчика.

Что такое греющий кабель

Это изобретение будет интересно главным образом владельцам частных домов, тем более, если они имеют свой автономный водопровод. Если на улице резко упала температура, то это может дойти до труб, тогда вода в них промерзает. Вначале это снижает ток воды, а затем и вовсе перекрывает. Наиболее опасное последствие такого промерзания – разрыв трубы, который оборачивается неминуемыми расходами на капремонт системы. Мы предлагаем эффективную предупреждающую меру – греющий кабель, который можно купить или сделать своими руками.

Греющий кабель преобразовывает электричество в тепло, подобно знакомым нам нагревательным элементам – спираль или ТЭН. Он может размещаться как снаружи, так и внутри трубы, преимущественно на самых подверженных холоду участках. В отличие от обычных нагревательных приборов, задача кабеля не заключается в нагревании воды до теплого состояния. Он поддерживает температуру воды в трубе на таком уровне, чтобы предотвращать ее переход в кристаллическое состояние.

Существует два варианты греющего кабеля:

  • Резистивный;
  • Саморегулирующийся.

Резистивный кабель

Резистивный кабель более прост по своему устройству, которое заключается в системе датчиков, реагирующих на изменение температуры относительно заданных параметров. Когда температура ниже нормы, то датчики дают автоматике сигнал о включении обогрева, а при достижении нужной минимальной температуры происходит автоматическое отключение системы.

Проводник внутри кабеля представляет собой сплав с высоким сопротивлением, что вызывает его нагрев при прохождении через него тока. Такой кабель может быть одножильным и двухжильным. Первый вариант не очень популярен, поскольку законы электричества требуют смыкания цепи в кольцо. В одножильном варианте оба конца кабеля должны сходиться у источника питания. Говоря об обогреве трубопровода, такое условие выполнить крайне сложно, а порой – невозможно.

С двухжильным вариантом все куда проще, ведь с одной стороны его подсоединяют к сети, а на другом конце замыкают кольцо при помощи контактной муфты. Причем одна из двух жил может быть проводником, а другая только как конструкционная необходимость. Конечно, если греющими проводниками являются две жилы, то мощность такой системы очень высока.

Проводник необходимо надежно защитить несколькими слоями изоляции, а также экраном, как заземляющим контуром. Снаружи должен быть слой высокопрочного поливинилхлорида, стойкого к любым внешним воздействиям.

Плюсы резистивной модели:

  • Высокая теплоотдача и мощность системы, что является ключевым моментом для труб большого диаметра, а также при необходимости подогрева большого количества ключевых точек: фитинги, тройники, краны и т.д.;
  • Простота в исполнении , а также невысокая стоимость такой системы.
  • Дополнительные затраты финансов и сил на приобретение и установку термодатчиков, автоматики и блоков контроля;
  • Готовый покупной резистивный кабель продается определенным метражом, причем самостоятельно изменять его длину нельзя. Контактная втулка изделия должна быть выполнена в заводских условиях.

Саморегулирующийся кабель

Данная модель призвана экономить электроэнергию. Ее устройство кардинально отличается от предыдущего варианта. Здесь два проводника из металла разделены матрицей из полупроводника, которая выделяет тепло. Уникальные свойства этого полупроводника таковы:

  • при низких температурах способность проводить ток максимальна;
  • при повышении температуры проводимость падает, снижая расход электроэнергии.

Очевидно, что температура в разных участках трубы зависит от глубины и других факторов, поэтому такие точки саморегуляции находятся по всей длине кабеля. Таким образом, каждый участок трубы получает необходимый нагрев благодаря матрице из полупроводника, которая находиться в этой точке – максимальны нагрев происходит в самых холодных местах.

Плюсы саморегулирующейся модели:

  • Экономия электроэнергии за счет минимально необходимого нагрева каждого отрезка трубы;
  • Любая длина кабеля доступна для покупки – покупаете, сколько вам нужно, но шаг нарезки от 200 до 500 м;

Минусы саморегулирующейся модели:

Немалая цена такого кабеля – минимальная цена за метр погонный от 200 рублей за самые дешевые модели и до 1000, а порой и более;

Резистивные

Этот тип кабеля является самым простым по своей конструкции. Проводник изготовлен из сплава с высоким сопротивлением, и при прохождении по нему электрического тока выделяется тепло.

Типы кабелей

Они бывают с одной или двумя жилами. Одножильные кабели реже используются — по той простой причине, что они требуют «петлевой» схемы, т.е. оба конца кабеля должны встречаться в одном месте — у источника питания.  При обогреве водопровода этого не всегда легко добиться, а зачастую и вовсе невозможно.

Двухжильный в этом отношении более практичен — на одном конце такой кабель подключается к сети, а на другом устанавливается контактная муфта, обеспечивающая замыкание цепи.

Один проводник может выступать в качестве источника тепла, в этом случае второй проводник служит только для обеспечения проводимости. В некоторых кабелях оба проводника обладают способностью нагреваться — мощность таких устройств гораздо выше.

Проводники защищены прочной, обычно многослойной изоляцией и контуром заземления — экраном. Внешний слой изготовлен из прочной, устойчивой к внешним воздействиям оболочки из ПВХ (поливинилхлорида).

Положительные характеристики:

У резистивных кабелей есть свои недостатки:

— Для экономичной работы такой системы горячего водоснабжения потребуется приобретение и установка дополнительного оборудования, такого как датчики температуры, контроллеры и автоматы, которые будут поддерживать температуру на необходимом уровне, включая электроэнергию по мере необходимости.

— Кабель продается по метражу, а концевая муфта должна быть установлена в производственных условиях. Не разрезайте кабель самостоятельно.

С терморегулятором

Если ваша вода поступает из скважины, она никогда не будет иметь температуру +13°C. Это означает, что нагрев будет работать постоянно, даже весной и летом.

Конечно, вы можете отключить кабель летом, но весной и осенью этого делать не стоит из-за возможности внезапных заморозков.

Если вы хотите платить меньше за обогрев водопроводной системы, лучше выбрать терморегулятор. Даже если вы планируете установить саморегулирующийся нагревательный кабель. В основном, спецификация такова: он включается при +3°C и выключается при +13°C.

В таком случае требуется термостат. Установите на нем температуру отключения около +5°C. Затраты на обогрев трубопроводов снижаются во много раз. В то же время значительно увеличивается срок службы нагревательных кабелей — они имеют определенный ресурс часов работы. Чем меньше они работают, тем дольше они прослужат.

терморегулятор

Подключения термостата

При установке системы водяного отопления с термостатом необходимо также установить датчик температуры. Он должен быть установлен на трубе таким образом, чтобы на него не влияла температура от греющего кабеля.

Сам терморегулятор должен быть установлен в помещении. Он подключается к сетевому предохранителю и, предпочтительно, к УЗО (устройство защитного отключения).

Потребляемая мощность греющего кабеля невелика, поэтому можно взять автомат около 6 А, номинал УЗО выбрать ближайший большой, который выдерживает ток утечки до 30 мА.

Подключите нагревательный кабель для водопроводных труб к соответствующим клеммам на корпусе термостата. Если имеется более одной ветви, они подключаются параллельно. Датчик температуры подключен к соседним контактам. Каждый термостат маркирован, чтобы вы могли видеть, что и куда нужно подключить.

Теплоизоляция греющих кабелей

После монтажа кабеля трубу изолируют влагостойким утеплителем

Независимо от примененного кабеля труба с подогревом для водопровода нуждается в утеплении. Если магистраль не заключить в изоляционную оболочку, производимое тепло будет расходоваться по сторонам, нагревая грунт, а не трубы.

В качестве утеплителя рекомендуется использовать такие материалы:

  • пенополистирол в виде съемных цилиндров;
  • минеральная вата с полимерной подложкой;
  • пенополиуретан, наносимый при внутреннем расположении кабеля;
  • вспененный полиэтилен, оборачиваемый вокруг канала.

Все эти средства отличаются отсутствием гигроскопичности, отличной теплоизоляцией и длительным сроком службы. Что касается толщины изоляционного слоя, для заглубленных мест достаточно 20 мм, над поверхностью 30-40 мм, а на открытых участках не менее 50 мм.

Монтаж наружного нагревательного шнура, рекомендации

При установке провода применяются два способа: прямолинейное расположение вдоль трубы или обматывание по касательной.

В качестве крепления применяется липкая лента или синтетический кабельный бандаж. Расстояние между точками крепления не должно превышать более 200 миллиметров.

Нередко для повышения эффективности теплоотдачи трубу изначально оборачивают алюминиевой фольгой (это позволяет значительно увеличить площадь обогрева), к которой непосредственно закрепляется греющий кабель. Такой способ рекомендуется при монтаже на пластиковых изделиях, у которых по сравнению с металлическими низкая теплопроводность.

При прокладке нагревающего элемента следует избегать создания перегибов и производить повороты под острым углом во избежание случайного повреждения электропроводящих жил и нарушения изоляционного слоя. Заключительным этапом будет установка теплоизоляционного материала.

Выбор источника воды на даче

Устройство любого водопровода начинается с выбора источника водоснабжения. Хотя выбор, как правило, не велик. Это может быть централизованная система подачи воды, колодец или скважина.

От того, откуда будет поступать вода, зависит не только ее качество, но и способы устройства всей водопроводной системы, ее техническая сложность и стоимость.

  • Устройство на даче собственного водопровода избавит от массы проблем, свойственных неорганизованной дачной жизни.
  • Система водоснабжения сможет обеспечить дачников как холодной, так и горячей водой, не позволит забыть о достижениях цивилизации вдали от города.
  • Проложенная по дачному участку система водоснабжения предоставит возможность быстро и без проблем заполнять емкости в бане и душевой.
  • Это самый простой и наименее трудоемкий способ добычи воды для полива зеленых насаждений и ухода за дачной территорией.
  • Сооруженный своими руками водопровод поможет без затруднений и лишних трат заполнять бассейн и менять в нем воду при необходимости.
  • Владельцу устроенной на участке системы водоснабжения не нужно будет задумываться о подаче воды в фонтаны и водопады.
  • Дачный водопровод предоставит возможность устроить столько точек водоразбора, сколько необходимо хозяевам. Например, соорудить умывальник на улице для мытья рук и обуви увлеченных огородников.
  • Возле летней кухни или зоны с печью для приготовления барбекю удобно будет устроить отдельную мойку, чтобы не носить постоянно продукты для мытья в дом.

Водопровод из колодца

Самый простой «дедовский» метод – вырыть колодец. Глубина его зависит от залегания водоносного слоя – до 10 – 20 метров, как правило. Конечно, пользоваться такой водой можно только при условии установки фильтров. Вода в колодцах часто бывает загрязнена нитратами и тяжелыми металлами.

Колодец обязательно нужно утеплять. Делают это до глубины, превышающей отметку сезонного промерзания в регионе на 20 см. Используют пенопласт, которым закрывают всю надземную его часть. Утепляют и трубу, которая соединяет колодец с насосным оборудованием

Водяная скважина

Оптимальный вариант – обустроить скважину. Тут уже не обойтись без специальной техники – лопатой скважину не пробурить. Главное достоинство такого источника водоснабжения – чистота воды.

Глубина скважины для частного дома стартует от 15 м. При такой глубине залегания вода не загрязняется нитратными удобрениями, бытовыми стоками и другими отходами сельскохозяйственной деятельности.

Важно учесть наличие в воде железа или сероводорода. Если такие примеси присутствуют, водой можно будет пользоваться только при условии хорошей фильтрации. Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки

Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды

Бурение скважины обойдется гораздо дороже, чем рытье колодца, да и обслуживать ее непросто: постоянные чистки, профилактики, промывки. Зато 1,5 кубометра в час, которые можно поднять из скважины, обеспечивают практически неограниченное потребление чистой и свежей воды.

Подключаемся к центральному водопроводу

Если недалеко от вашего участка проложен централизованный водопровод, можно подключиться к нему. Среди преимуществ этого варианта выделяют постоянный напор и очистку воды. Однако на практике напор зачастую не соответствует нормам, а про очистку и говорить нечего.

Кроме того, просто подключиться к трубопроводу у вас не выйдет – это незаконно. Придется писать заявление в водоканал, предоставлять план участка со всеми коммуникациями, составлять проектную документацию и получать разрешение в санэпидемстанции. Вся процедура растягивается на несколько месяцев и влетает в копеечку.

Подключать ваш участок к центральному водопроводу должен сантехник из водоканала, который имеет разрешение на такие работы. Несанкционированное пользование водой запрещено

Как происходит наружный монтаж греющего кабеля

Для закрепления греющего кабеля на поверхности водопровода на поверхности изделия необходимо использовать специальные фиксаторы, позволяющие плотно закрепить провод.

Предварительно железную поверхность необходимо очистить от следов ржавчины, пыли и грязи.
Особое внимание необходимо уделить местам соединений, полученных при работе со сварочным аппаратом.
На чистую металлическую поверхность раскладывают нагревательную деталь, а на расстоянии 30 см применяют фиксаторы.
Они представляют собой клейкую ленту с металлизированной основой. В некоторых случаях прибегают к использованию пластиковых хомутов.

Если для нагревания используют 2 или 3 нити нагревательного элемента, то их крепят в нижней части трубы в области холодной зоны. Провода должны располагаться на определенном расстоянии друг от друга в параллельной плоскости.

Специалисты часто используют спиральный способ монтажа. Укладывать греющий кабель необходимо аккуратно. Дело в том, что поверхность изделия не выносит изгибов и резких движений.

Если планируется обогревание пластиковые трубы, то ее поверхность предварительно обклеивают металлизированным скотчем. Этот материал позволяет улучшить теплопроводность, повысить эффективность в ходе нагрева.

Главным нюансам в ходе монтажа такого кабеля на поверхность водопровода считают наличие специальных тройников, вентилей. В процессе укладки рекомендуется сделать несколько петель в области фитингов.

Монтаж саморегулирующегося кабеля

Изделия продаются метрами, когда от бухты отрезают необходимый кусок, или комплектом нужной длины. Во втором случае электрокабель имеет все для монтажа , в т. ч. муфты для установки внутри трубопровода. Полипропиленовые трубы укрывают фольгой, чтобы добиться равномерного распределения тепла.

Монтаж внутрь трубы.

Используется линейный и спиральный способы укладки, причем для внутреннего монтажа подходит только первый. Термодатчик не используется, но можно применить малогабаритный терморегулятор, который устанавливают на питающем холодном проводе. Кабель снаружи при линейной укладке располагают под трубой снизу, немного сместив в сторону. Тогда патрубок защитит его при подвижке грунта. Укладка любым способом снаружи не отличается от технологии, применяемой с резистентным нагревателем.

Обязательно выполняют тщательное утепление трубопроводов. Используют пенопластовые скорлупы, минеральную вату, вспененные теплоизоляторы. Это предохранит от рассеивания тепла наружу.

Видео: монтаж саморегулирующегося греющего провода внутри трубы

Прокладка обогревающего кабеля внутри трубопровода — эффективный и экономичный способ, предотвращающий промерзание. С учетом того, что он занимает некоторое место, используют в трубах водоснабжения сечением от 1.

На магистрали, которая заранее готовится под монтаж греющего провода внутри, устанавливают тройники для ввода электрокабеля. Для герметизации используются фитинги с сальниками.

Детально об особенностях монтажа греющего кабеля внутри трубы показано в видеоматериале.

Греющий кабель для водопровода своими руками

Для обустройства водяных магистралей на дачных участках или при прокладке труб для полива огорода можно использовать кабель самодельного типа. В основе конструкции лежит полевой телефонный кабель типа П-274М (имеющий прозвище «полевка»).

Шнур имеет жесткую металлическую жилу и прочный изолятор, что позволяет использовать материал для внешнего и внутреннего обогрева трубопроводов. Применять кабель для магистралей водоснабжения жилого дома не рекомендуется. Поскольку используемый изолятор не относится к пищевым материалам.

Если предполагается провести кабель в трубе, то полевой провод разделяется на жилы, которые затем складываются и свиваются в общий шнур. Герметичный ввод обустраивается при помощи гибкого шланга или иного резинотехнического изделия, дополнительная защита обеспечивается герметиками или эпоксидной смолой.

При установке кабеля поверх трубы разделение на жилы не требуется, шнур наматывается по спирали, а затем подключается к бытовой сети.

Все соединения электрической проводки изолируются и защищаются от проникновения влаги, в цепи коммутации предусматривается защитный предохранитель. Установка самодельного обогревателя предохраняет трубы от обледенения и снижает образование конденсата на внешней поверхности.

В результате металлические трубопроводы имеют увеличенный срок эксплуатации, что позволяет снизить затраты на содержание водопровода на приусадебном участке.

Смотрите видео, как простой провод сделать тёплым:

Виды, устройство и принцип работы греющего кабеля

Существует два вида кабелей, предназначенных для защиты труб от замерзания:

  • Резистивный;
  • Саморегулирующийся.

Резистивный греющий кабель выпускается в двух вариантах: одножильный и двухжильный. Конструкция с одним проводником достаточно простая: нихромовая проволока залита фторопластовой изоляцией, по которой навита медная экранирующая оплетка. Снаружи кабель закрывает термостойкая пластиковая оболочка.

Двухжильный резистивный кабель состоит из двух нихромовых проводников, выделяющих тепло при прохождении тока. В некоторых системах используют два разных по назначению провода. Один из них греющий, а второй холодный, токопроводящий.

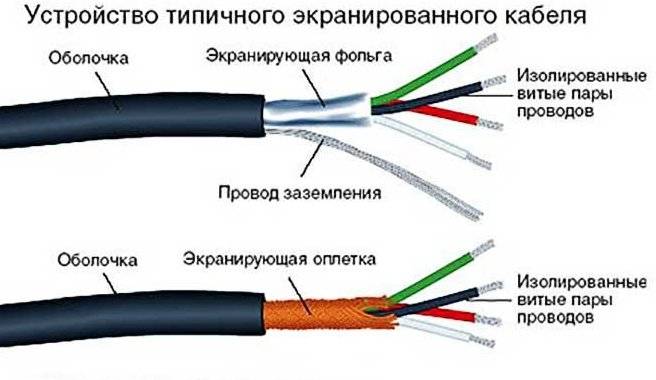

Там, где используется экран из фольги, а не медная оплетка, ставят дренажную жилу. Она контактирует с фольгой и снимает с нее электрический потенциал, образуемый электромагнитными полями. Эту жилу используют в качестве заземления.

Рассматривая существующие виды греющего кабеля, остановим внимание на усовершенствованной модификации резистивного. Он получил название зонального и был разработан для устранения недостатка двухжильных кабелей

Их нельзя резать на части и укорачивать более, чем на 10% от общей длины. Это требование создавало и до сих пор создает неудобства при монтаже.

Конструктивная схема зонального кабеля

По конструкции зональный кабель представляет собой систему проволочных спиралей, намотанных на изоляцию и соединенных токоведущими шинами. Обрезка спиралей в точках контактных выступов не нарушает их работу и позволяет легко подбирать тепловую мощность. Отметим также, что минимально допустимая длина такого кабеля составляет 1,5 метра.

Самый популярный на сегодня вид кабеля для обогрева труб – саморегулирующийся. Основная часть его конструкции – полупроводниковая токопроводящая матрица. Она изменяет электрическое сопротивление пропорционально изменению температуры внешней среды.

Устройство саморегулирующегося нагревательного кабеля

Чем холоднее грунт или воздух, окружающий такой кабель, тем больше становится его сопротивление и, соответственно, выделяется больше тепла.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
