Подпитка системы отопления. Схемы подключения и принцип работы

Управление подпиткой


В небольшой по объёму отопительной системе перепады уровня давления, а также снижение общего количества теплового носителя, как правило, можно компенсировать посредством мембранных баков.

Именно по этой причине добавление жидкости в систему – явление относительно редкое.

Упрощение конструкции предполагает ручное включение насосного оборудования, а также открытие и закрытие линии подпитки. В этом случае контроль уровня давления должен быть систематическим.

Управляемое отопление является более сложным, но максимально эффективным. Именно в автоматическом режиме предполагается прямой отказ от работы по принципу «прямое действие». Отпадает необходимость осуществлять регулирование работы источника всей вырабатываемой тепловой энергии, добавлять или убавлять используемые ресурсы. Такой вариант базируется на применении управляющего модуля.

Таким образом, автоматический режим управления основан на подборе максимально комфортного температурного режима и является более удобным, а также позволяет заметно экономить расход энергоносителей.

Итальянская марка отопительных котлов “Беретта” заслужила популярность в нашей стране. Газовый котел Беретта – виды оборудования и обзор популярных моделей.

Как рассчитать теплопотери дома и для чего это нужно, вы узнаете тут.

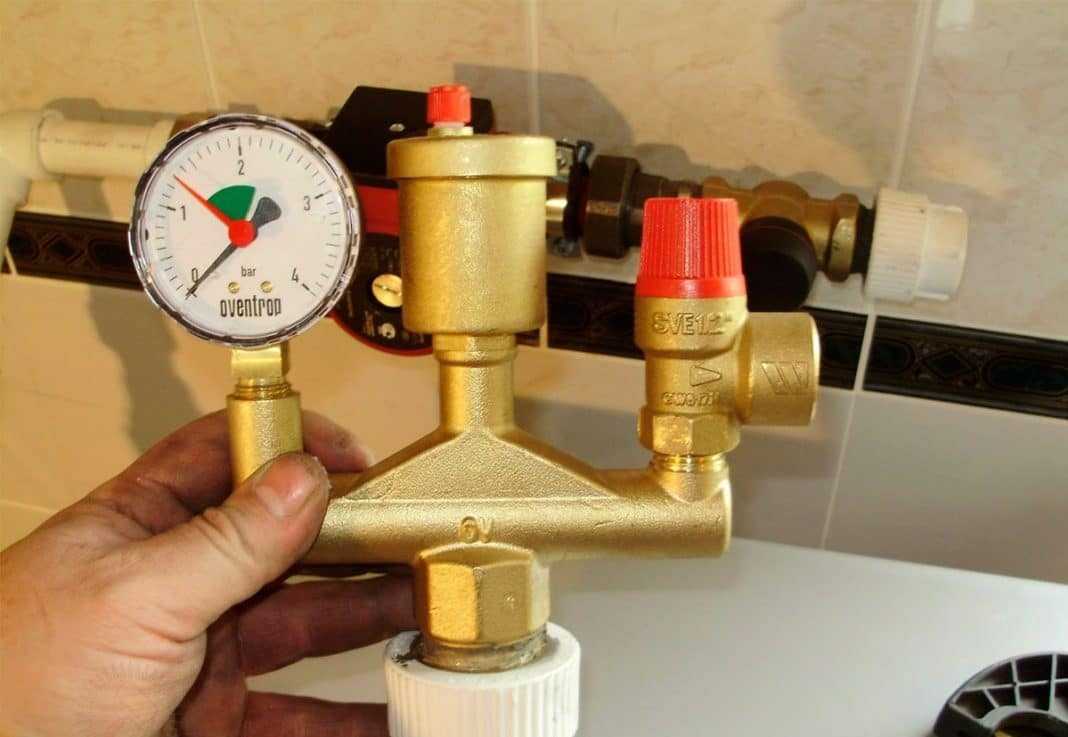

Защитные отопительные клапаны

Помимо перепускного клапана отопления для нормальной работы системы необходим монтаж других типов регулирующей и защитной арматуры. В процессе работы теплоснабжения может появиться избыток воздуха, произойдет обратное движение теплоносителя. Для предотвращения этих явлений следует заранее предусмотреть монтаж воздушного клапана для отопления и обратного.

Виды защитных клапанов

В зависимости от функционального назначения существует два вида защитных клапанов – для удаления воздуха из системы и предотвращения обратного движения воды в трубах. Без этих элементов работа системы может быть нестабильна, что приведет к нарушению температурного режима, дестабилизации давления и созданию аварийных ситуаций.

  • В местах с наибольшей вероятностью появления избыточного давления – после котлов, циркуляционных насосов, на коллекторах;
  • На обратной трубе в обязательном порядке монтируется шариковый клапан отопления или его лепестковый аналог. Также необходима установка этого компонента в обвязке циркуляционного насоса;
  • В самой высокой точке схемы – для удаления воздуха из системы. На радиаторы и батареи устанавливается кран Маевского.

Защитные клапана не должны ухудшать показатели работы отопительной системы. В первую очередь они устраняют возможные сбои в работе теплоснабжения. В «неактивном» состоянии эти компоненты системы не должны ухудшать скорость движения теплоносителя, влиять на температурный режим.

Воздушный клапан отопления

Во время работы теплоснабжения в трубах и радиаторах могут образовываться воздушные пробки. Причиной этому является большое содержание кислорода в воде, значение температуры теплоносителя свыше +100°С. В результате происходит окисление металлических компонентов, изменяется температурное распределение. Во избежание этих ситуаций необходима установка клапанов для стравливания воздуха из системы отопления.

Принцип работы воздушного клапана

В первую очередь воздушный клапан для теплоснабжения монтируется в группе безопасности вместе со спускным и манометром. В схеме отопления они располагаются на прямой ветке, ведущей от котла. В этом месте наиболее высокая температура теплоносителя, а также максимальные показатели давления. В коллекторной схеме обязателен монтаж спускных клапанов теплоснабжения на каждой гребенке.

  • Кран Маевского. Устанавливается в радиатор (батарею) и нужен для удаления воздушных пробок;
  • Автоматический воздухоотводчик. Монтируется в самой высокой точке системы, а также в группах безопасности. Через него выходит воздух из системы отопления.

Для последней модели важно соблюдать условия эксплуатации. После долгого простоя велика вероятность, что некоторые подвижные компоненты «залипнут» и тогда воздухоотводчик не сработает. Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую

Во избежание этого следует регулярно проводить осмотр конструкции и в случае надобности – заменять на новую.

Обратный клапан отопления

В гравитационных системах и в схемах отопления без циркуляционного насоса всегда есть вероятность изменения направления движения воды. В этом случае возможно повреждение теплообменника котла из-за перегрева, а также выхода из строя других компонентов. Для предотвращения подобных ситуаций монтируется обратный клапан.

Принцип работы обратного клапана

В больших схемах отопления устанавливают шариковый клапан теплоснабжения. Под действием обратного потока воды шар из полимера перекрывает трубопровод, тем самым предотвращая движение теплоносителя. Как только направление изменяется – он под действием гравитации опускается вниз. По такому же принципу работает электромагнитный клапан для системы отопления. Разница заключается в управляющем элементе – для этого используется соленоид или электромагнитная катушка.

Преимущества монтажа электромагнитного клапана в системе отопления заключаются в следующем:

  • Возможность подключения к программатору;
  • Установка режима срабатывания устройства в зависимости от внешних факторов – температуры или давления;
  • Надежность работы.

К недостаткам электромагнитных клапанов в теплоснабжении является их зависимость от подачи электроэнергии. В автономном отоплении применяется пружинный вариант обратного клапана. Напор воды постоянно действует на седло, сдавливая пружину. Как только изменится направление – произойдет автоматическое перекрытие движения теплоносителя.

Как залить воду в закрытую систему отопления с водопроводом и без него

АркадийКак залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя. ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

  • Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
  • Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
  • Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях. Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

  1. Присоедините насосный шланг к сливному патрубку.
  2. Откройте специальный вентиль на патрубке.
  3. Откройте краны Маевского.
  4. Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

  1. Присоедините бак к трубопроводу отопительной системы и наполните его водой.
  2. Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
  3. Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Подпитка

Как правило, подпитывание отопления осуществляется посредством подключения к холодной водопроводной системе, но в некоторых случаях запитывание производится с применением накопительного бака.

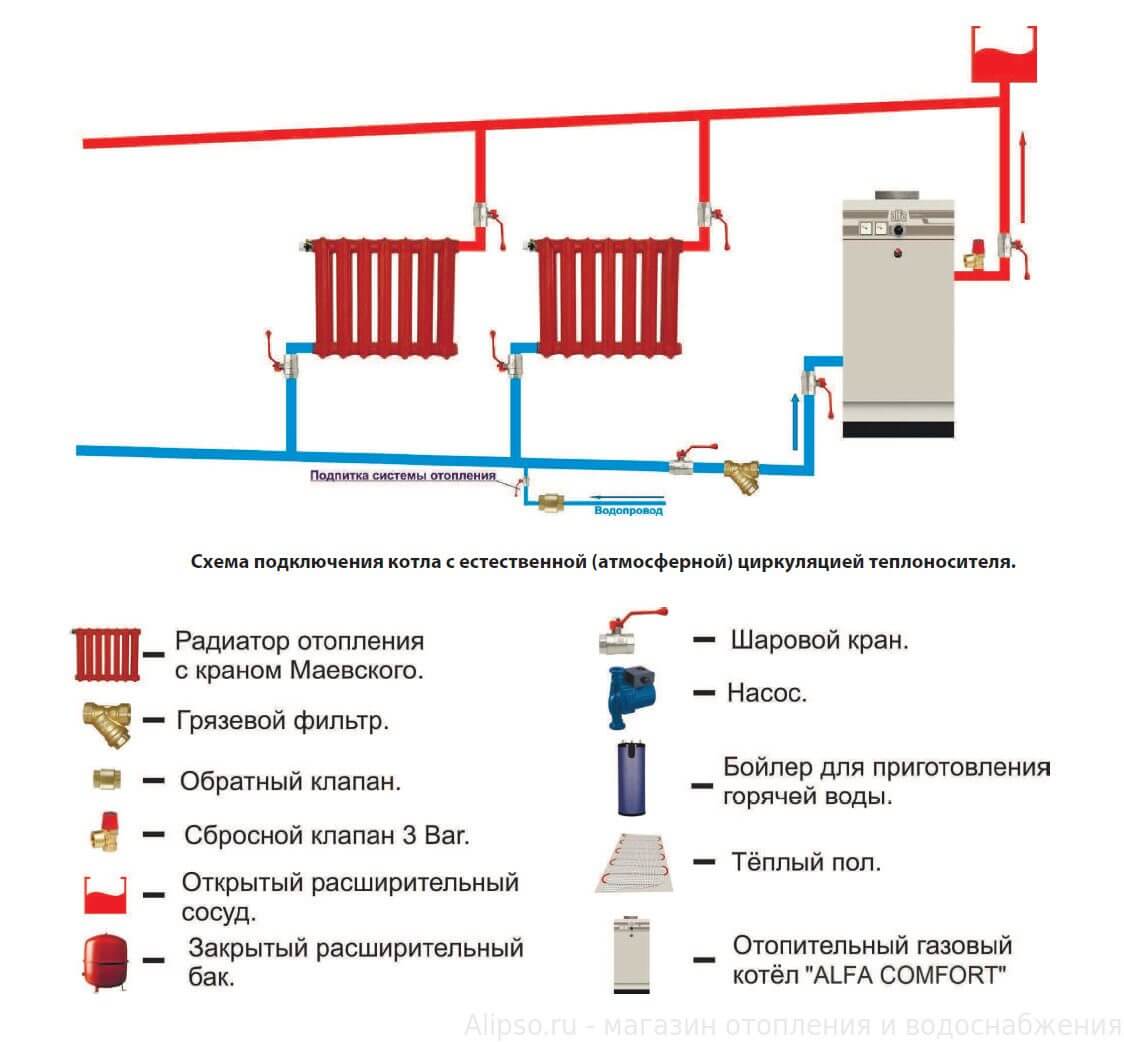

В условиях открытой системы отопления

Об уменьшении объема теплового носителя в открытой отопительной системе сигнализирует расширительный бачок, который монтируется в верхней точке установленной конструкции.

Гравитационная система подпитывается при снижении уровня теплового носителя в бачке и отсутствии достаточного напора внутри контрольного трубопровода.

Схема узла подпитки системы отопления

С целью предотвращения повышенного расхода теплоносителя обязательно устанавливается арматура запорного типа, срабатывающая в момент контрольного открытия крана.

В условиях закрытого отопительного контура

Оптимальный вариант для обустройства отопительной системы закрытого типа представлен монтажом автоматического подпитывающего узла с различными видами арматуры. Лучше всего использовать редуктор, имеющий встроенный фильтр, обратный клапан, задвижку и манометр, позволяющий контролировать показатели уровня давления.

При применении в качестве теплового носителя обычной магистральной водопроводной воды, целесообразно обеспечить установку качественного комплексного фильтрующего устройства, что продлит срок эксплуатации всей отопительной системы.

Подпитывающее устройство чаще всего монтируется на байпас с запаковкой всех резьбовых соединений и впайкой монтажных кранов, после чего производится установка полностью собранного узла.

Как устанавливать наличие течи

Есть эффективный метод устранения течи. Рассмотрим на примере промышленной котельной, которая по принципу конструкции мало чем отличается от – бытовой. Недостаток редукторов автоматической подпитки: если происходят микроутечки, то затруднительно бывает понять, блок автоматической подпитки наполняет систему или нет?

Если, например, в бак на 2 тонны заправлена чистая вода, которая прошла через мощные фильтры. Из бака реализуется подпитка контур отопления. Система отопления при этом водогрейная (не паровая) то есть отсутствует расход воды. Проверяем уровень воды в браке. Если в течение отопительного сезона вода не расходуется, то можно заключить, что утечки в системе отсутствуют. Если все же возникает пробитие контура, то вода начинает постепенно уходить. В системе есть несколько независимых контуров. При этом каждый такой блок пополняется автономно

Следует принимать во внимание: теплоносителя нагнетается в контур социальным насосом. Уровень давления в самой системе – 3-4 атмосферы, что вполне достаточно

На выходе насоса расположен коллектор, по нему реализуется разводка по всем блокам. В трубопроводе присутствует:

  • шаровый кран;
  • обратный клапан (сразу за шаровым краном);
  • далее следует счетчик;
  • редуктор давления.

Справа происходит подвод подпиточной жидкости. В этой конструкции вода проходит через редуктор давления действует на крыльчатке счетчика. Ежедневно показания счетчика записывается в специальную регистрационную книгу. Если возникает расхождение, то понятно, что появилась утечка. На каждом контуре должен присутствовать подобный блок. Тогда по счетчику несложно понять в каком контуре происходит утечка. Зная участок, найти дефект будет несложно.

Элементы устройства подпитки

Схема подпитки теплосетей будет зависеть от часовой производительности нормативной подпитки. Для больших магистральных теплосетей, в которых нормативная подпитка составляет сотни, а иногда и тысячи кубометров воды в час в комплекс входят: бак воды, химводоочистка, автоматика, электронасос и запорно-регулирующая арматура. При снижении производительности, количество элементов схемы может быть существенно изменено.

Узел подпитки системы

Редуктор котла

Редуктор устанавливают на обратном трубопроводе перед котлом для подачи подпиточной воды в контур сети. Вода из горводопровода поступает через клапан при падении давления в сетевом трубопроводе, вызванного утечками или сбросом воздушной пробки. Если по схеме, предусмотрена установка циркуляционного насоса, то его монтируют вторым. Иначе возможно нарушение работы всей системы отопления.

Редуктор работает в автоматическом режиме без обслуживающего персонала. Порой это не всегда удобно, поскольку невозможно проконтролировать утечку, а ее размер может достигнуть аварийных размеров. Поэтому многие пользователи предпочитают ручной режим подпитки или устраивают системы с сигнализацией по высокому уровню утечки.

Насосная группа

Один или несколько насосов подают подпиточную воду перед котлоагрегатами с давлением, превышающем в обратной сетевой воде. Насос срабатывает по датчику давления и запитывает воду из бака подпиточной воды.

Существуют схемы с погружным насосом, который может брать воду со скважины или колодца. Насосная группа рассчитывается по часовой производительности нормативной подпитки, количество электронасосов обязано быть не менее 2-х, один из которых резервный.

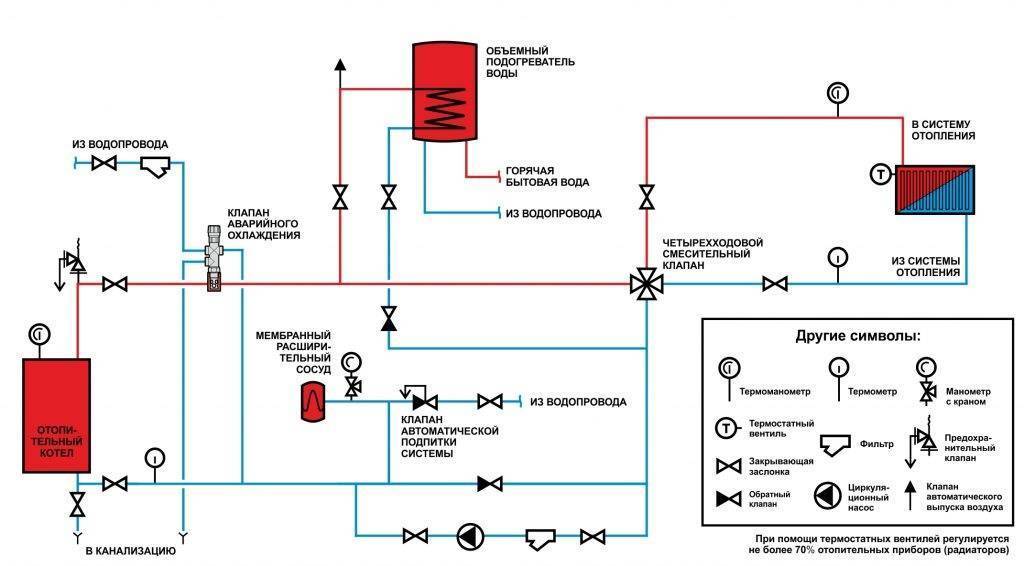

Схема системы отопления с подпиткой

Исполнительный механизм

Он устанавливается для управления задвижкой на подпиточной линии. Обычно он входит в подпиточный узел, состоящий из запорного и обратного клапанов. Он обладает электроконтактами для подачи сигнала на управление насосом. Механизм настраивается на допустимое рабочее давление. Исполнительным устройством обычно выступает клапан с электромотором.

По мере наполнения, давление достигает рабочего значения, датчик дает сигнал на закрытие вентиля, электромотор которого начинает вращаться в обратном направлении.

Обратный клапан

Это обязательный элемент для любой подпиточной схемы, поскольку препятствует попаданию сетевой воды в горводопровод или бак воды, что может привести к загрязнению водопроводной воды и аварийной остановке котлоагрегата.

Обратный ход воды может возникнуть даже в ходе подпитки, если давление в горводопроводе ниже чем в обратке, либо когда запорно-регулирующая арматура не обеспечивает плотное закрытие. Обратный клапан устанавливают после исполнительного устройства.

В торговой сети встречаются варианты, когда его встраивают в корпус редукционного клапан. В настоящее время подпиточный узел укомплектовывают обратным клапаном впереди либо применяют «прерыватель протока».

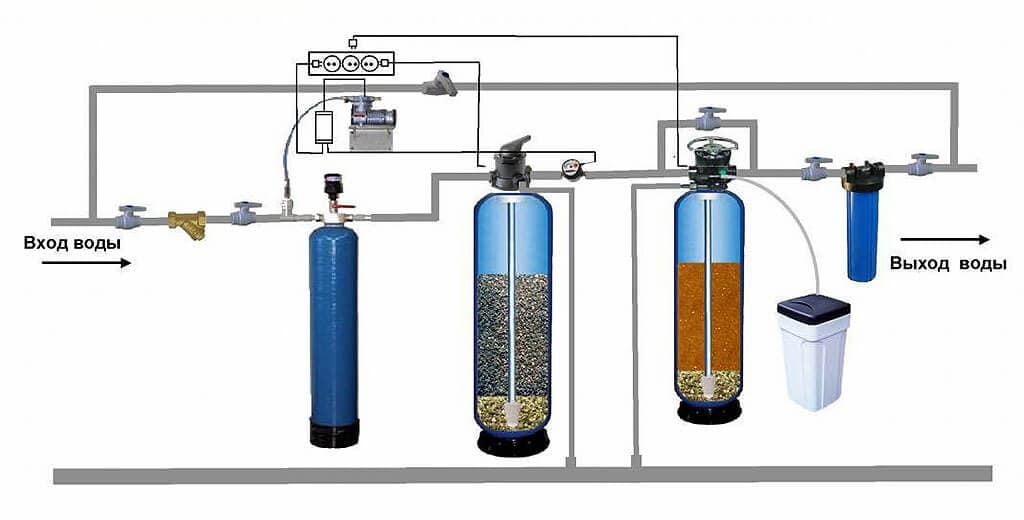

Фильтры очистки подпиточной воды

Примеси, находящиеся в сырой воде плохо влияют на работу теплового оборудования, особенно на котел и могут откладываться на котловых поверхностях нагрева, в виде накипи и шлама, снижая скорость циркуляции теплоносителя и вызывая перегрев в котле, с последующим разрывом труб.

Более простая очистка выполняется с применением механических фильтров, наполненным песком или активированным углем. Могут устраиваться и более простые устройства — грязевики, в которых установлены сетчатые фильтры и имеющие больший диаметр корпуса, чем у труб обратки. Вода поступает в грязевик, скорость ее падает и твердые взвешенные вещества выпадают в осадок. Более сложные соли жесткости должны удалятся в специализированных фильтрах-умягчителях.

Основные элементы

Основные элементы

Как и любое оборудование подпитка состоит из нескольких частей. Рассмотрим каждую деталь отдельно.

Исполнительный механизм

При ручном управлении устанавливают одну задвижку, через которую подают или перекрывают воду. Автоматическое оборудование может содержать различные виды устройств дистанционного управления. Самым популярным вариантом служит редукционный клапан. Он состоит из трех частей: запорный и обратный клапан, а также редуктор давления. При этом его устанавливают как в механические системы, так и оснащают электрическими датчиками управления.

В исполнительном механизме устанавливают нижний порог давления. Когда манометр улавливает потери мембрана отпускает пружину, та воздействует на рабочий шток, после чего отверстие клапана открывается. Когда давление нормализуется мембрана вновь давит на пружину и шток встает на место, закрывая проход конусом.

Настроить порог давления, при котором будет начинать подача рабочей жидкости, можно при помощи винта, закрепленного наверху исполнительного механизма. Установив его в определенном положении, позиция фиксируется контргайкой. Чтобы не ошибиться с настраиваемым давлением на устройстве имеется манометр.

Обратный клапан

Рабочая жидкость из отопительной системы не должна смешиваться с питьевой водопроводной водой. Это приведет к негативным последствиям:

  • Сделают воду непригодной для употребления человеком из-за развития бактерий.
  • Так как трубы отопления постепенно разрушаются внутри в воду может попасть коррозия, которая вредна для здоровья.
  • Снижение КПД котла из-за потери давления и снижения температуры.

Теплоноситель может попасть в водопровод во время подпитки если давление в отопительной системе выше чем в трубах с холодной водой. Другая причина смешивания — запорная арматура вышла из строя и начала пропускать.

Чтобы избежать неприятной ситуации позади исполнительного устройства ставят обратный клапан. Некоторые конструкции предусматривают эту деталь внутри редукционного клапана. Современные конструкции подпитки имеют «прерыватель потока», устанавливаемый перед оборудованием.

Накопитель и насос

Когда давление в отопительной системе выше чем в водопроводе, понадобится насос чтобы восполнить потери рабочей жидкости. Автоматически или вручную подать воду невозможно. Если же выйдет из строя обратный клапан, тогда произойдет сброс теплоносителя в холодное водоснабжением.

Разработаны насосы с накопительным баком, в котором всегда есть запас воды для восполнения потерь в отоплении. Это позволяет решить проблему, даже когда в холодном водопроводе низкое давление. Насосы могут быть как ручными, так и автоматическими. Первый вариант предусматривает установку накопительной емкости выше уровня расширительного бака. Такую схему монтажа называют гравитационной. Во втором случае применяется гидроаккумулятор, соединенный с мембраной, постоянно находящейся под давлением.

Выпускаются вертикальные насосы без накопительного бака. Они предназначены для частных домов и устанавливаются в колодцах под воду.

Фильтры

Иногда в холодном водопроводе подается жидкость с примесями которая может нарушить работу систему отопления. Для защиты перед исполнительным устройством устанавливают два вида фильтров:

  1. Очистка от мусора. Внутри используется сетка с мелкими ячейками, в которых застревают загрязняющие частицы. Иногда такой фильтр встраивают в исполнительный механизм.
  2. Химическая очистка. Чтобы избежать коррозии труб отопления смягчают поступающую воду. Обычно при помощи реагентов устраняют соли кальция.

Все виды фильтров нужно регулярно чистить. Так они будут надежно исполнять свои функции и не забивать клапаны.

Устройство подпитки для системы отопления

Исполнительный механизм

Если подпитка осуществляется механическим способом, то все манипуляции производятся посредством одной задвижки. В автоматических узлах применяются различные виды дистанционно управляемой арматуры. Но в большинстве случаев используется редукционный клапан автоматической подпитки системы отопления. Обычно это комбинированное устройство, которое включает в себя запорный клапан, обратный клапан и редуктор давления. Он может быть механическим, либо обладать электрическими контактами для управления насосом.

Устройство настраивается на необходимый диапазон рабочего давления. При достижении нижнего порога давления теплоносителя (допустим, на 5 или 10 процентов) мембрана высвобождает пружину, которая двигает рабочий шток с конусом, закрывающий проточное отверстие клапана. После накачки системы до необходимого уровня давления мембрана сдавливает пружину и штоком перекрывает проток.

Устройство редукционного клапана для автоматической подпитки

Регулировка давления срабатывания клапана осуществляется посредством винта, расположенного сверху устройства. После установки в нужное положение его фиксируют контргайкой. Для визуального контроля давления при настройке клапан снабжается манометром.

Обратный клапан

Горячая вода из отопительной системы ни в коем случае не должна попадать в трубы холодного водоснабжения. Во-первых, это может привести к развитию бактерий в питьевой воде. Во-вторых, отработанный теплоноситель может оказаться довольно вредным для человека, так как в нём накапливаются продукты коррозии. В-третьих, так мы теряем теплоноситель, что опять-таки негативно сказывается на работе отопительной установки. Обратное движение теплоносителя может возникать во время подпитки, если давления в подающей магистрали недостаточно (в водопроводе оно ниже, чем в отоплении), либо во время эксплуатации, если запирающий вентиль «не держит».

Обратный клапан всегда устанавливается сзади исполнительного устройства, часто он встроен в корпус редукционного клапана. В последнее время узел подпитки также снабжают обратным клапаном спереди или используют так называемый «прерыватель протока».

Насос и накопитель

Основная задача насоса – повысить давление в подающем трубопроводе, например, когда давление в трубах холодного водоснабжения бывает ниже, чем в отопительной системе. Поэтому ни в ручном режиме, ни автоматикой добавить воду в отопление не получится. А при отсутствии или неправильной работе обратного клапана произойдёт ещё и дополнительная потеря теплоносителя.

Напольный узел подпитки с вертикальным насосом

Важно! Для частных домов могут использоваться погружные подпиточные насосы для отопления вертикального исполнения, которые берут воду из колодцев. Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке

В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением

Накопительный бак, подключенный к узлу подпитки, позволяет всегда иметь запас воды, которой можно восполнить систему вне зависимости от уровня давления в питьевом трубопроводе. Для ручного пополнения теплоносителя в гравитационных схемах применяется ёмкость, расположенная выше расширительного бака, то есть где-то на чердаке. В автоматических системах подпитки часто используется гидроаккумулятор с мембраной, который всегда находится под давлением.

Фильтрующие элементы

Примеси, которые находятся в воде, могут негативно повлиять на работу отопления и даже вывести из строя отопительные приборы и устройства. Лучше всего фильтрацию и подготовку воды производить сразу на «входе». Для механической очистки теплоносителя используют сетчатые фильтры, которые монтируют до редукционного клапана. Иногда грязевики являются неотъемлемой частью исполнительного устройства. Для умягчения воды (в основном – борьбы с солями кальция) используют фильтры, которые связывают и осаживают «ненужные» вещества посредством химических реагентов.

Автоматическая подпитка расположена на байпасе

Расчёт деаэратора подпитки теплосети.

рис. 2.6. Расчётная схема вакуумного деаэратора .

oподпВД2.10. Расчет системы ПНД. 424др4525др5626др6727др7’трис.2.7.Расчетная схема системы ПНД. 6т5тпсоууплтдвут’пртневозвтт7оэтктоо2.11.Определение расхода пара на турбину и проверка ее мощности.3.Тепловой расчет ПНД и оптимизация его характеристик на ЭВМ.Исходные данные для ПНД 4:

  • расход нагреваемой воды Gв=0.84102=85,7 кг/с;
  • температура воды на входе tв1=136 оС;
  • давление греющего пара Р=0,52 МПа;
  • температура насыщения греющего пара tн=153 оС;
  • температурный напор подогревателя t=2 оС
  • скрытая теплота парообразования r=2102 кДж/кг;
  • средняя теплоемкость воды ср=4,19 кДж/кг оС;
  • внутренний диаметр труб dвн=0,018 м;
  • толщина труб =0,001м;
  • теплопроводность латуни ст=85 Вт/м К;
  • расстояние между перегородками H=1 м;
  • скорость воды с=2 м/с;
  • цена тонны условного топлива Цту.т.=60 $/т у.т.;
  • удельная стоимость поверхности подогревателя kF=220 $/м2;
  • коэффициенты ценности теплоты отборов j+1=0,4 и j=0,267;
  • число часов использования установленной мощности hисп=6000 ч;
  • КПД котла ка=0,92;
  • КПД теплового потока тп=0,98.

оооФизические свойства воды при tвf.

322Физические свойства пленки конденсата при tн. 3222ооо2нтр4.Определение коэффициентов ценности теплоты.Расчет коэффициентов изменения мощности.Коэффициенты ценности теплоты отборов рассчитаем по формуле:Анализ технических решений с помощью КЦТ отборов.

  1. Уменьшение температурного напора в ПВД 6 на 1 оС.
  1. Установка охладителя перегретого пара.
  1. Установка дренажного насоса на ПНД 2.
  1. Установка расширителя.
  1. Увеличение потерь давления в трубопроводе отбора к ПНД 4 в 2 раза.

ооо

  1. У становка охладителя дренажа на ПВД 6.

5.Расчет технико-экономических показателей.6.Выбор вспомогательного оборудования турбоустановки.

  1. Питательные насосы выбираем на подачу питательной воды при максимальной мощности установки с запасом 5 %:

пнпв

  1. Конденсатные насосы выбираем по максимальному расходу пара в конденсатор с запасом:

кнк

  1. Дренажные насосы выбираем без резерва ( резерв – каскадный слив ) типа КС-32-150 ( ПНД 6 ).
  2. Подогреватели низкого давления выбираем типа ПН-200-16-7 I в количестве 4 штук.
  3. Подогреватели высокого давления в количестве трех штук типа ПВ-425-230-35-I.
  4. Деаэраторы выбираем с деаэраторной колонкой типа ДП-500М2 и деаэраторным баком типа БД-65-1.

Заключение.

о2Литература. 2

Начальник ПТО

                                 ____________

Н. И. Чапурин

                                 Босс

химический отдел

                                 ____________

Я Абрамова

Это руководство

предназначен для персонала химического цеха при выполнении операций на

работа водоочистной установки для питания системы отопления (уточнение

на механических фильтрах, одноступенчатая Na-катионизация).

Инструкции включают:

– характерная черта

монтажное оборудование,

– различные режимы работы

его узлы,

– Меры безопасности,

– порядок выезда, ареста е

техническое обслуживание оборудования при нормальной эксплуатации и в аварийных ситуациях

ситуации,

—

условия

эффективная работа водоочистных сооружений.

ИНСТРУКЦИИ, КОТОРЫЕ НЕОБХОДИМО ЗНАТЬ:

—

босс

смена химического отдела;

—

аппаратчики

ХВО 5 разряда;

– устройства HVO

4 цифры;

– Заведующий Центральной лабораторией химии;

—

инженер КХЛ.

Текст принимает инструкции

следующие сокращения:

ПТС – питание тепловой сети;

ВПУ – водоочистные сооружения

установка;

ХВО – химическая очистка воды;

БУВ – бак умягченной воды;

BbV – обезвоженный резервуар

воды;

NOBV – силиконовый насос

воды;

HC – умягченная вода;

ДКВ – декарбонизированный

воды;

БДКВ – танк

декарбонизированная вода;

НДКВ – насос

декарбонизированная вода;

VDRU – улучшенный

дренажно-распределительное устройство;

NDRU – нижний

дренажно-распределительное устройство;

ХОВ – химически очищенная вода;

RU – распространение

устройство.

ОБЩАЯ ЧАСТЬ

Станция химической водоподготовки ТЭЦ-2 обслуживает

для приготовления химически очищенной воды по двум технологическим схемам:

1. Для добавления

котловая питательная вода.

2. Для питания системы отопления.

Вода для заправки системы отопления

готовится по схеме:

осветление сырой воды по механике

фильтры – Na-катионизация – сбор воды в БУВ н. 1,2 – с насосами HC в

деаэратор для питания системы отопления турбинного цеха.

Источник водоснабжения

река Обь.

Сырая вода подается в

химическая очистка воды с помощью насосов сырой воды, установленных в зольном помещении

котельный цех.

Контроль сырой воды

выполняется автоматически регулирующим клапаном в зависимости от уровня воды в

БУВ или вручную через перепускной клапан С-1.

Расход умягченной воды

регулируется обслуживающим персоналом турбинного цеха.

С нормальным потоком

неочищенная вода для водоочистных сооружений (для осветлителей – по линии D 377 мм после PSV:

на подачу тепловой сети – после конденсаторов турбин n. 3 или п. 4 секунды

линии D 500 мм) температура исходной воды должна быть:

– для осветлителей

+ 30º С ± 3 º С (зима-лето);

– зарядить систему отопления до

+ 40 ºС.

В случае экстренной диеты сырые

вода в осветлители ВПУ ПТС из линии Ду 377 мм после ПСВ (а

линейный разъединитель DN 377 мм после ПСВ мм после конденсаторов турбины n №

3.4) должна быть не менее 15 ° и не выше 40 ° C. Температура воды

40 ° С ограничивается ПТБ (РД 34.03.201-97 п. 3.7.35), применяемым

на HVO сильноосновной катионит КУ-2-8 работоспособен при t до 120-130 (Кострикин

21), понижение температуры ниже 15-20o снижает эффект

регенерация катионита, а также ставит под угрозу процесс умягчения воды (Голубцов

стр. 217). Наилучший эффект регенерации катионита достигается при одной температуре

35-40o.

Температура исходной воды a

осветлители поддерживаются автоматическим регулятором температуры воды

для ПСВ.

Температура исходной воды a

подачу в тепловую сеть обслуживает оператор турбин n. 3.4.5 из

изменения положения регулирующей диафрагмы турбины, в конденсаторе которой

сырая вода нагревается.

Вода для приготовления

химически очищенная вода для пополнения тепловых сетей, нагреваемая в конденсаторе

турбины n. 3 и 4 и подается по трубопроводу сырой воды D = 500 мм.

Трубы для сырой воды (L = 377 мм

и D = 500 мм) и химически очищенной воды

(L = 500 мм и L = 273 мм) проходят снаружи

эстакада.

Зачем нужен обратный клапан?

В процессе работы внутри отопительной системы появляется гидравлическое давление, которое может быть неодинаковым на различных ее участках. Причины такого явления самые разные. Чаще всего это неравномерное остывание теплоносителя, ошибки в проектировании и сборке системы или ее прорыв. Результат всегда один: направление основного потока жидкости изменяется, и он поворачивается в противоположную сторону.

Это чревато весьма серьезными последствиями вплоть до выхода котла, а то и всей системы, из строя, что потребует в дальнейшем значительных затрат на ремонт.

По этой причине специалисты настойчиво рекомендуют ставить обратный клапан. Устройство способно пропускать жидкость только в одном направлении. При появлении обратного потока срабатывает запорный механизм, и отверстие становится непроходимым для теплоносителя.

Таким образом, прибор способен контролировать поток жидкости, пропуская его только в одном направлении.


Принцип действия обратного клапана весьма прост. Он пропускает жидкий теплоноситель в заданном направлении и перекрывает путь, когда он пытается двигаться в противоположном

Для нормальной работы системы нужно, чтобы устройство не создавало дополнительного давления, и беспрепятственно пропускало двигающийся к радиаторам теплоноситель

Поэтому крайне важно грамотно подобрать изделие

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
