Особенности подпорной стенки из бетона и технология возведения по шагам

Возведение стенки

Для возведения на участке надежной опорной конструкции из строительных блоков или монолитного бетона нужно правильно сделать предварительные расчеты и выполнять монтаж согласно проектным чертежам изделия. При соблюдении всех требований защитно-декоративное строение прослужит продолжительный период.

Рытье траншеи

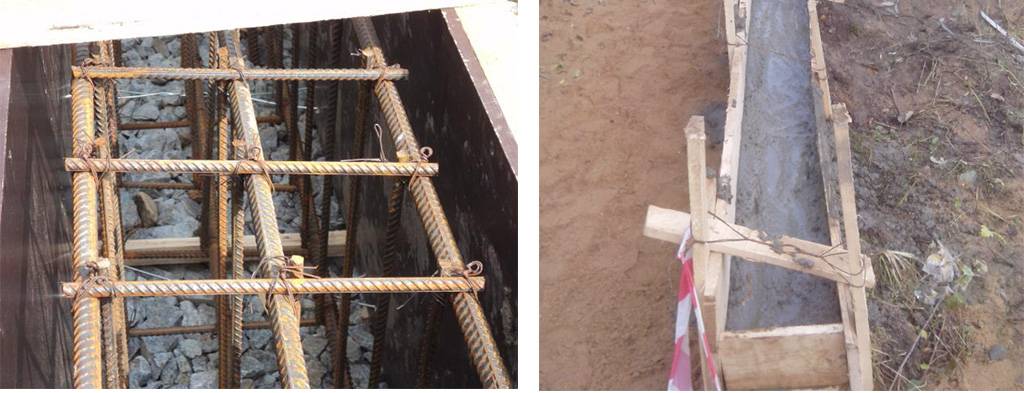

Первый этап возведения подпорки на земельном участке — это подготовка траншеи по контуру будущего строения. Для сокращения сроков выполнения строительных работ рекомендуется арендовать экскаватор. Но выравнивание и зачистка траншеи осуществляются вручную при помощи лопат.

На дно насыпается первоначально слой щебня, поверх которого укладываются металлические прутья или специальная армирующая сетка. Это придаст фундаменту прочность. Арматурные стержни устанавливаются вертикально по всему контуру рва. Это нужно для лучшей связки цементного раствора.

Если траншея не предусмотрена, тогда необходимо тщательно подготовить под бетонную подпорку поверхность грунта — очистить ее от сорняков, снять лопатой верхний слой почвы с травой и выровнять.

Сооружение опалубки

Опалубка для заливки тяжелой бетонной конструкции должна изготавливаться из прочного массивного материала. Для этой цели можно использовать деревянные щиты толщиной 3 см и бруски для их соединения между собой сечением 5х10 см.

Монтаж опалубки начинается с установки задней стенки, вдоль которой забиваются колья, затем монтируются остальные элементы конструкции. На этом этапе строительных работ изготавливается система дренажа.

Обустройство дренажа

Правильно обустроенная система дренажа удаляет воду от задней стены опорной конструкции и предупреждает вымывание почвы.

При выполнении монтажа дренажной системы поперечного типа в подпорной стенке проделываются отверстия Ø 10 см или закладываются готовые трубки.

Чтобы водоотвод обеспечивал удаление воды за пределы подпорки, его делают под наклоном. Шаг дренажа составляет 1 м.

Можно использовать асбоцементные (пластиковые) гофрированные трубы, имеющие перфорацию. Геотекстильный материал впитывает влагу и задерживает песок, по трубам осуществляется отвод воды за пределы строения.

Расчет и замес цементного раствора

Чтобы сделать прочную декоративную бетонную подпорку и она не разрушалась в процессе эксплуатации от температурных перепадов, для изготовления смеси рекомендуется использовать качественный морозостойкий цемент.

Пропорция компонентов раствора для отливки защитного сооружения:

  • 1 доля цемента;
  • 3 доли песка;
  • 1 доля мелкого щебня (гравия);
  • 1 доля воды.

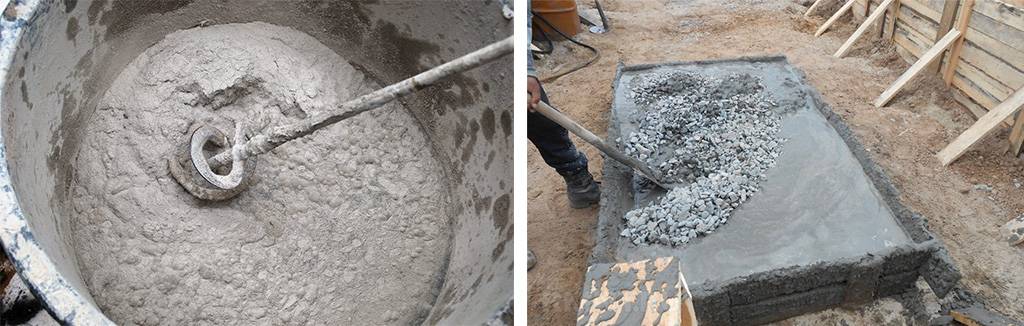

Компоненты тщательно перемешиваются в емкости вручную с помощью лопаты. Можно арендовать бетономешалку, чтобы ускорить выполнение строительных работ. Полученная однородная масса заливается в предварительно установленную опалубочную конструкцию.

Чтобы бетон не потрескался в жаркий летний период, не начал деформироваться, на этапе схватывания и высыхания его периодически смачивают водой.

Демонтаж опалубочной конструкции выполняется не раньше истечения 5-7 суток. А полностью материал высыхает на протяжении 28 суток. После этого шпателем осуществляется зачистка поверхности от образовавшихся бугорков и наплывов.

Заполнение пространства за опорной конструкцией

Первоначально укладывается дренажное полотно или засыпается дренажный грунт. Затем укладываются слои отобранного грунта по 20-40 см, каждый из которых тщательно трамбуется. Сверху кладется срезанный ранее растительный слой почвы.

Гидроизоляция поверхности

Задняя часть защитной подпорки надежно гидроизолируется. В качестве материала можно использовать рубероид или толь. Гидроизоляционный материал укладывается в 2 слоя на битумную мастику. При обустройстве бетонной конструкции на сухом грунте ее заднюю поверхность достаточно покрыть битумом в 2 слоя.

Заполнение пространства за опорами

Пространство за подпорной стеной нужно заполнить дренажной почвой. Альтернативным решением выступает дренажное полотно. Следом идет грунтовая масса, которая уплотняется при засыпке. Заключительным слоем станет растительный грунт. Взглянув на этот участок через некоторое время, вы заметите, что произошла усадка почвы, что повлечет необходимость подсыпки. Торф и ил при этом использовать нельзя, так как в них присутствуют органические включения.

При строительных работах нельзя забывать об армировании подпорной стенки. Эти работы предусматривают укладку 4 прутков, диаметр которых не превышает 16 мм. Прутья располагаются вертикально, а при соединении они должны формировать сетку.

Если ширина основания больше 40 см или равна этому значению, армирующие сетки будут отдалены друг от друга на 30 см. По краям необходимо оставить по 5 см. Когда фундамент имеет большую протяженность, а ширина довольно ограничена, могут возникнуть продольные растяжения. Поэтому армирование подпорных стен будет сопровождаться укладкой вертикальных и горизонтальных прутьев, которые станут формировать каркас и выполнят поддерживающую функцию.

Как правильно сделать монолитную подпорную стенку из бетона

Чистый воздух, зеленые насаждения, отсутствие городского шума – причины, по которым строительство загородного жилья в последнее время приобретает все большую популярность. Однако ровные участки под индивидуальную застройку достаются далеко не всем желающим. Что же делать тем хозяевам, которые получили участки в местностях с довольно большими перепадами высот? В этом случае поможет подпорная стена из бетона, технология возведения которой отработана на протяжении уже не одного десятилетия. Такие сооружения находят широкое применение и при городской застройке, так как города растут, а ровных участков для строительства новых зданий не хватает.

Декор

Когда расчет подпорной стены был выполнен, что можно сделать и онлайн, а все работы согласно чертежам, были осуществлены, в том числе, армирование, можно переходить к декорированию. Это позволит сделать конструкцию не только более привлекательной, но и повысит ее защитные функции. Стена должна гармонировать с экстерьером, поэтому следует рассмотреть несколько способов ее облицовки.

Наиболее простым и бюджетным решением является высадка растений. Облагородить стену и территорию вокруг можно искусственным водоемом. Довольно привлекательно смотрится еще и альпийская горка, которую можно дополнить вьющимися растениями. А вот для декорирования самих стен часто используются самые неожиданные материалы, например, пластик или металл. Облицовку можно выполнить кирпичом или декоративными железобетонными плитами. Отлично смотрятся на поверхности песчаник, известняк или плитняк.

Выбор камня

В садовом ландшафте одним из самых предпочтительных решений традиционно является стенка из натурального камня. Она сразу создает ощущение красоты и солидности – на что все остальные материалы способны несколько меньше. Природный материал превосходно сочетается с любыми растениями, которые обычно выращиваются на участках. Речь чаще всего идет о:

  • граните;

  • известняке;

  • базальте;

  • песчанике.

Песчаник, то есть соединение кварцита и карбоната, вследствие присутствия железной руды не слишком прочен. Однако его красота несомненна, и для многих это становится решающим фактором.

Прежде всего – стенки из бутового камня. Они довольно массивны и нуждаются в специальной, тщательно проработанной привязке к холму. Рекомендуется применять геотекстиль для прикрытия полос точно по швам. Чем крупнее экземпляры бутового камня, тем лучше они подходят для начальных ярусов. На более высоких уровнях можно применять уже более легкие элементы.

Иногда для работы применяют и искусственный камень. Он может быть сделан на:

  • цементно-песчаной;

  • гипсовой;

  • кварцевой основе.

Весьма популярны решения из дикого колотого материала. Он различается по форме поверхности и способам прикрепления. Но стоит понимать, что расколотые блоки сильно различаются по размерам и геометрии даже в конкретной партии. Потому использовать их для монтажа стенок весьма трудно, и такую работу могут выполнить только подготовленные профессионалы. В некоторых случаях применяют и речной камень различных типов.

Речь идет о:

  • песчанике;

  • гальке;

  • известняке.

Технология заливки бетонных стен

Монолитные ЖБК вырабатывают с применением таких методов: заливка бетона в опалубку на месте и изготовление промышленным путем бетонных типовых изделий. Монолитные стеновые конструкции обладают повышенной сейсмостойкостью и износостойкостью.

Процесс их установки является сложным и базируется на 3-х этапах:

  • Сборка металлического арматурного каркаса;
  • опалубочные работы;
  • подача бетона в опалубку.

Для синтеза монолитных стеновых конструкций между собой и с фундаментом в них устанавливают закладные детали в виде арматуры либо проволоки, которые являются продолжением армированной основы. Соединяют арматуру с применением отожженной проволоки.

Опалубку возводят из деревянных либо дюралевых щитов, которые демонтируют после того как бетонный раствор прочно затвердеет. Устанавливают щиты таким образом, чтобы не было касания их с арматурным каркасом монолитной конструкции.

В последнее время в новом высотном строительстве стали применять несъемную полимерную пластиковую опалубку

После того как будет установлена опалубка начинают  заливать бетон. Процесс выполняют в строгом соответствии с технологией, чтобы обеспечить монолитность стены.

Подробная статья о заливке монолитных стен здесь.

Подпорные


на площадке со сложным рельефом необходимо устанавливать мощные подпорные конструкции

С такой задачей лучше всего справляются монолитные железобетонные конструкции, которые на практике показали себя надежными, долговечными, способными сдерживать большой объем грунта.

Для этого подпорная конструкция должна иметь максимально широкий и сильный фундамент. Для него потребуется вырыть траншею, соответствующую размерам возводимой защитной конструкции, и глубиной по соотношению на 1 м высоты — 0.45 м глубины. В нее закладывают щебенку, арматуру, трубы для дренажа и возводится опалубка.

Вариант заливки — традиционный, главное равномерно выливать раствор за один раз и дать ему выстояться не менее 2-х суток до полного затвердения. После демонтируют опалубку и наносят гидроизоляцию той  железобетонной  части поверхности, которая будет контактировать с грунтом.

Также нужно обеспечить эффективность дренажа для чего на установленные пластиковые трубы укладывают геотекстиль. Далее выполняют обратную отсыпку подпорной стены с использованием песка и щебня.

Об особенностях подпорной монолитной стены полная информация тут.

Факторы, влияющие на устойчивость опорной стены

Расчет подпорной стены, который может быть выполнен онлайн, следует осуществлять еще и для того, чтобы определить факторы, которые могут повлиять на устойчивость конструкции. Среди наиболее часто упоминаемых факторов следует выделить:

  • силу вибрации;
  • действия подземных вод;
  • сейсмические воздействия;
  • устойчивость в зависимости от толщины;
  • климатические особенности региона.

На устойчивость влияет правильное определение толщины

При этом важно, чтобы грунт имел соответствующие характеристики, а высота сооружения не оказалась слишком большой. Если на участке мягкая почва, то ширина опоры должна быть больше

А вот при высоте больше 2 м следует учитывать еще и ветровую нагрузку.

Разновидности бетонных подпорных стенок

Укрепительные подпорные стены из монолитного железобетона делят на три вида:

Первая категория опорных стен удерживает давление грунта только за счет своей большой массы (прочность также зависит от величины заглубления). Ввиду того, что на изготовление таких стенок необходимо большое количество строительного материала, при индивидуальном строительстве их можно рекомендовать для возведения невысоких подпорных сооружений (высотой над уровнем почвы 0,5÷0,7 м) на участках с небольшим углом наклона. Тогда рекомендованная величина заглубления (⅓ от высоты) составит 0,17÷0,24 м, а толщина (¼÷½ от высоты) – 0,25÷0,35 м.

Комбинированные изделия имеют меньший вес, чем массивные. Чтобы повысить их устойчивость используют фундамент более широких размеров, чем основание самой стены (грунт, давящий на выступающие элементы фундамента, частично снижает нагрузки и тем самым повышает устойчивость).

Тонкостенные подпорные стенки из бетона изготавливают Г- или Т-образной формы. Так как ширина «подошвы» у таких изделий соизмерима с их высотой, то вертикальное давление грунта на опору значительно уменьшает горизонтальные нагрузки и увеличивает устойчивость стены к опрокидыванию.

Такие изделия можно приобрести в виде готовых секций, сделанных в заводских условиях.

Армирование подпорных стен

Армирование подпорных стен производится для придания им прочности , способности выдержать ту расчетную нагрузку, которую подпорная стена будет нести.
Способ армирования подпорных стен зависит от многих факторов.

Следует рассматривать следующие аспекты — материал, из которого стена будет возводиться, размеры конструкции подпорной стены, виды грунтов, на которых она будет стоять, несущую нагрузку, и еще ряд других факторов.Подпорные стены бывают:

  • Декоративные – они придают своеобразный шарм в элементах ландшафтного дизайна, выполняя ограждающую роль, зонируя участок, оттеняя неровность рельефа местности, для прочих эстетических и хозяйственных целей.
  • Укрепляющие подпорные стены – это уже инженерная конструкция, которая сооружается для определенных целей. Главное предназначение – это служить опорой, препятствующей сползанию грунта в месте установки стены.

При любом варианте и с учетом вышеперечисленных факторов необходим расчет конструкции подпорной стены проектной фирмой, где будут учтены все эти факторы.

Наиболее распространенные материалы для подпорных стен:

Сборные бетонные блоки

Они бывают разных размеров, что немаловажно при строительстве стен. Это, пожалуй, самый быстрый вариант возведения стен, но и более дорогостоящий.

Монолитный железобетон – более трудоемкий вариант, но позволяющий сделать конструкцию более сложной по форме – это круг, полукруг, овальная композиция и другие варианты.

Камень, как искусственный, так и натуральный

Это бут, котелец, скальные породы (в Крыму, например, они используются как местные материалы и общая себестоимость в итоге небольшая), гранит и прочие материалы.

Решил рассмотреть только работающие стены, так как эти конструкции необходимо возвести и выполнить армирование правильно, чтобы не произошло обрушение.

Образно можно подразделить подпорную стену на элементы:

  • Фундамент – опорная часть стены, которая воспринимает все нагрузки и равномерно их перераспределяет на грунт. Как правило, он заглубляется на 1/3 от высоты конструкции.
  • Основа – тело стены. Это сама стена, воспринимающая с тыльной стороны напор грунта, а с лицевой выполняет функцию декорирования.
  • Дренажная система или водоотвод предназначен для отвода излишней влаги грунта, находящегося за телом подпорных стен.

Марка и характеристики материала

Марки бетона различаются по содержанию в нем компонентов, их разновидностям и пропорциям. В раствор также добавляются различные присадки, которые способны улучшить многие технические параметры конструкции:

  1. морозостойкость(F);
  2. влагостойкость (W);
  3. пластичность (P) .

Необходимый класс строительного бетона по марке и его отличительные характеристики устанавливаются с учетом стандартов, требований СНИП, техусловий и проекта на возводимое здание с нужными параметрами монолитных конструкций.

Сегодня на российских строительных рынках имеется материал с разнообразными характеристиками марок от М100 до М500. Цифры, которые обозначаются в маркировке раствора, к примеру, М100 показывают усредненный показатель предельной прочности на сжатие, рассчитанное в кгс/см2.

Он предопределяет стойкость монолитных изделий к всевозможным механическим перегрузкам, к влажности и температуре, а также влияет на окончательную стоимость объекта.

Как сделать правильный выбор?

При покупке конкретной марки бетонного раствора руководствуются проектом на строительство дома. Если проекта нет для несложного объекта, то доверяют выбор опытным строителям, базируясь на практике.

Применение марок бетонной смеси:

  1. М100/ В7.5 не используется в сложных ответственных работах, обычно, применяют в роли ненагруженного слоя, являющейся подготовительной под монолитные конструкции несущего типа для обеспечения их прочностных характеристик.
  2. М150/ В12.5 выполняет в роль подготовительного слоя для заливки железобетонных плит.
  3. М200/ В15 наиболее часто покупаемая модификация, имеет широкую область использования от фундаментов до лестничных маршей, но при этом может применяться только на объектах, располагаемых на устойчивых почвах с глубоким уровнем грунтовых вод.
  4. М250/ В20 — изготовление монолитных фундаментов.
  5. М300/ В22 универсальный материал, поскольку одинаково хорошо работает для монолитного и ленточного фундаментов, имеет оптимальное соотношении: стоимость-качество.
  6. М350/ В25 — основное назначение заливка фундаментов и железобетонных монолитных стеновых конструкций.
  7. М400/ В30- основное предназначение поперечные балки цоколь, подпорные стенки, монолитных объектов.
  8. М450/ В35 используют для мостостроения и строительства объектов метрополитена.

Самодельная подпорная бетонная стенка

Если уклон поверхности вашего участка не слишком большой, то изготовить своими руками подпорную стенку из бетона будет не сложно. Для примера: вам необходимо построить подпорную стену высотой 1,2 м (над уровнем почвы). В целях экономии строительного материала (арматурного прутка и бетонного раствора) рекомендуем выбрать тонкостенную уголковую подпорную стену с Т-образным основанием. Как сделать подпорную стенку из бетона (три основных этапа):

Подготовительный этап

Сначала готовим эскиз, чертеж и схему армирования.

Затем приступаем к земельным работам. Производим разметку с помощью колышков и строительного шнура. Выкапываем траншею необходимой ширины (немного больше ширины опоры с учетом опалубки) и глубины (с учетом толщины опоры и подушки из песка и щебня). Землю из траншеи складируем на свободном участке (впоследствии она понадобится для засыпки с обеих сторон стены). Засыпаем на дно траншеи песок (толщина слоя около 0,2 м) и трамбуем его (периодически смачивая водой). Затем засыпаем такой же слой щебня и также его утрамбовываем (виброплитой или ручной трамбовкой). Поверх обустроенной подушки укладываем геоткань.

Опалубка и заливка раствора

Теперь приступаем к созданию армирующего каркаса. Арматурные прутья «подошвы» и «тела» стены должны быть связаны между собой.

Строим опалубку. Сначала делаем ее только для фундамента стенки. После этого заливаем бетонный раствор по всей длине фундамента, уплотняем его с помощью вибратора. После схватывания раствора, приступаем к монтажу опалубки самой опорной стены. Технология изготовления опалубки и материалы, применяемые для ее изготовления аналогичны обустройству ленточного фундамента.

Важно! В процессе обустройства опалубки в нее необходимо заложить поперечные пластиковые или асбестоцементные трубы для отвода грунтовых вод и осадков, проникающих в почву (нижний край труб должен находиться немного выше уровня грунта с внешней стороны опорной стены). Это значительно снизит нагрузки на внутреннюю сторону вертикальной плиты. Расстояние между поперечными дренажными трубами – 1,0÷1,5 м

Расстояние между поперечными дренажными трубами – 1,0÷1,5 м.

Затем приступаем к заливке бетонной подпорной стенки.

Внимание! Чтобы опалубка не разрушилась или деформировалась во время заливки, этот процесс лучше производить поэтапно. Сначала заливаем раствор на ⅓ высоты по всей длине стенки. Затем производим виброуплотнение залитого раствора

Далее заполняем опалубку раствором еще на треть и так далее

Затем производим виброуплотнение залитого раствора. Далее заполняем опалубку раствором еще на треть и так далее.

Для обеспечения наибольшей прочности и однородности всю конструкцию желательно залить за один день. После того, как раствор залит до верхней кромки стенки и полностью утрамбован, поверхность выравниваем и накрываем полиэтиленовой пленкой и оставляем на окончательную сушку. Для предотвращения быстрого испарения воды из раствора (что может негативно отразиться на прочности) в жаркую погоду поверхность раствора периодически смачиваем.

Гидроизоляция и обустройство дренажной системы

По истечении 7÷9 дней приступаем к демонтажу опалубки. Для обеспечения долговечности бетонные поверхности стенки покрываем гидроизолирующим материалом (например, специальным составом на основе жидкой резины).

Далее приступаем к обустройству дренажной системы для подпорной стены из бетона по следующей технологии:

  • По всей длине стенки с внутренней стороны (то есть со стороны склона) укладываем перфорированную трубу (обязательно обернутую водопроницаемой геотканью).
  • Затем засыпаем эту трубу щебнем.
  • Поверх щебня укладываем геотекстиль (чтобы сохранить свободное пространство, не заполненное грунтом, между отдельными частицами щебенки).
  • Свободный конец трубы (с одной или обеих сторон стенки) выводим в дренажную канаву (или колодец) или ближайший водосборник.

На окончательном этапе засыпаем грунтом свободное пространство вокруг стенки.

Важно! К засыпке грунта приступаем только после того, как подпорная стена из бетона наберет окончательную прочность и сможет выдерживать значительные нагрузки со стороны склона, то есть не ранее чем через месяц. Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень

Далее приступаем к декорированию видимой части построенной подпорной стенки. Для этих целей обычно применяют облицовочную плитку, натуральный или искусственный камень.
