Подрозетники для гипсокартона: особенности установки

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка стен и подготовка отверстий

Разметка и вырезание отверстий под розетки

Монтажные работы начинаются с разметки места для розетки. Для этого понадобится уровень, рулетка и карандаш. Нужно учесть количество подключаемых потребителей, расположение мебели, общий дизайн помещения. Особых требований нет, есть определенные нормы, которыми можно руководствоваться. Рекомендуется придерживаться следующих расстояний от пола:

  • до центра отверстия розетки 30 см;
  • до центра выключателя 90 см;
  • для стиральной машины один метр;
  • для кухонного стола 1м 20 см;
  • не ближе, чем 20 см до дверного проема;
  • расстояние до газовых коммуникаций не менее 50 см.

Пропитка гипсокартона грунтовкой

Выбранный участок стены пропитывают грунтовкой. После высыхания наносят тонкий слой шпаклевки. Это сделает гипсокартонный лист прочнее, он не будет крошиться при работе. Далее выполняют разметку. Высверливают отверстие на размеченном участке коронкой. Это специальная насадка на дрель с острыми зубцами по кромке. Можно воспользоваться обычным сверлом, а затем вырезать отверстие строительным ножом.

Чтобы не повредить лист, работу проводят осторожно с небольшим нажимом. Рекомендуется предварительно просверлить центральное отверстие небольшого диаметра, иначе коронку может повести в сторону

Края готового окна еще раз обрабатывают, что продлевает срок эксплуатации.

Вырезаем отверстия для подрозетников в гипсокартоне

Итак, разметку мы выполнили, причём сделали это точно и аккуратно. Теперь нужно позаботиться о посадочных отверстиях для наших «пластиковых коробочек». Для этого потребуется дрель или шуруповёрт, оснащённый коронкой, диаметром 67 мм .

У меня их целый набор с разными диаметрами: 51, 57, 67, 76, 89,102. Этот набор китайских коронок, поэтому не очень дорого стоит. Такой набор может позволить себе каждый. Но должен отметить, не смотря на то, что набор китайский он очень надежный и служит мне уже почти пять лет. Каждая коронка для подрозетников по гипсокартону в собранном виде имеет центрирующее сверло.

Дальнейшая процедура довольно проста: упираем центрирующее сверло в нанесённые нами отметки, и аккуратно высверливаем коронкой четыре отверстия.

Обратите внимание, что гипсокартон – это довольно мягкий и податливый материал, поэтому прилагать чрезмерные усилия при сверлении не стоит. Это может промять или сломать перегородку. Учитывая особенности материала, можно вполне обойтись без коронки

Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно

Учитывая особенности материала, можно вполне обойтись без коронки. Гипсокартон можно прорезать канцелярским ножом, однако, в этом случае, отверстия будут выглядеть не очень презентабельно.

Технические требования к монтажным коробкам

Какие-то отдельные нормы и правила для подрозетников, кроме тех, что определены в ПУЭ, отсутствуют, указывается лишь, как правильно установить розетку. Поэтому установка монтажных изделий осуществляется по таким же схемам, как и для распределительных коробок. Рекомендуется учитывать расстояния в помещениях относительно конструктивных элементов, установленных СНИПами, с учетом реальных условий эксплуатации.

В целом, технические требования, предъявляемые к установочным коробкам, затрагивают следующие стороны:

  • Достаточная прочность материала, его способность выдерживать определенные нагрузки при регулярных выключениях вилок из розеток. Корпус сначала вставляем, а затем прочно закрепляем в стене, после чего он удерживается сам и удерживает розетку, не боясь нагрузок. Подобный эффект достигается наличием ребер и пазов, расположенных с внешней стороны корпуса.
  • Для фиксации коробки используются пастообразные растворы – алебастр, гипс и т.д. Каждый из них целиком заполняет все пазы и щели, а после высыхания надежно удерживает подрозетник в посадочном месте.
  • Пластик, применяемый для изготовления, должен быть не только прочным и огнеупорным. Он обладает диэлектрическими свойствами, не подвержен разрушительному воздействию влаги и агрессивной среды.
  • Современные подрозетники имеют специальные отверстия, предназначенные для винтовых креплений. В новых моделях предусмотрена возможность соединения нескольких коробок, скрепляемых между собой фиксаторами. Таким образом, может быть собрана конструкция и выполнен монтаж подрозетников под любое количество розеток, запроектированное в данной сети.

Делаем отверстие

Сделав все необходимые разметочные работы, можно приступать к вырезке отверстий.

В этой операции сложного ничего нет:

  1. Устанавливаем на дрель или перфоратор подготовленную насадку;
  2. Перед началом сверления нужно правильно «коронку» спозиционировать относительно места, где будет отверстие (для облегчения можно центр будущего отверстия просверлить обычным сверлом);
  3. Коронкой вырезаем сквозное отверстие в листе гипсокартона. Работая дрелью и перфоратором, не следует создавать сильных нажим, иначе это может привести к образованию рваных краев отверстия, что в дальнейшем скажется на монтажных работах;

Отметим, что проделать отверстие можно и без коронки, хоть это будет и затруднительней.

Для этого можно использовать два способа – вырезать его ножом или использовать дрель с обычным сверлом.

Но какой бы из методов не был выбран, сначала нужно сделать дополнительную разметку, чтобы определить размеры.

Поступить можно так:

  1. При помощи линейки и маркера рисуем на стене крестик, перекрестие которого будет в центре будущего отверстия;
  2. От центра на каждом их лучей крестика отмеряем по 34 мм и делаем пометки (расстояние между двумя пометками, лежащими на одной линии, должно составлять 68 мм);
  3. Берем подрозетник и тыльной стороной прикладываем к стене, позиционируя по пометкам;
  4. Обводим подрозетник по окружности.

Таким образом получаем необходимые размеры отверстия с центром в выбранном месте для розетки.

А далее уже вырезаем. Можно отверстие проделать ножом, но это не очень легко, поскольку придется прорезать лист на всю толщину, но если под рукой механического инструмента нет, то и этот метод подойдет.

Облегчить работы можно использовав дрель со сверлом. Им проделываем максимально возможное количество отверстий по нанесенной на стене окружности.

А затем просто ножом прорезаем перемычки между ними. Остается только затем полученное отверстие подровнять ножом.

В целом, прорезать отверстие – несложно, но достаточно часто возникают самые разные непредвиденные ситуации, которые придется решать.

ЧИТАЙТЕ ПО ТЕМЕ: Как устанавливать розетки в пол.

Правильная фиксация подрозетника

Так выглядит правильная установки подрозетника

Когда отверстие просверлено, то самое время разобраться с тем, как установить подрозетник в гипсокартон. Стакан нужно поместить в отверстие и посмотреть, насколько плотно он зажат. Быть может, имеется ошибка с размерами и придется дополнительно сверлить стену. Стакан должен быть установлен заподлицо со стеной. Если всё отлично, то подводим провода.

Всё готово для подключения и установки самой розетки

В подрозетнике выламывается специальное отверстие, через которое заводятся кабели. Когда подрозетник вставлен в гипсокартон и отрегулирован, то необходимо его там зафиксировать. При помощи отвертки подтягиваются специальные болты, которые выгибают лепестки так, чтобы стакан был плотно зафиксирован на одном месте.

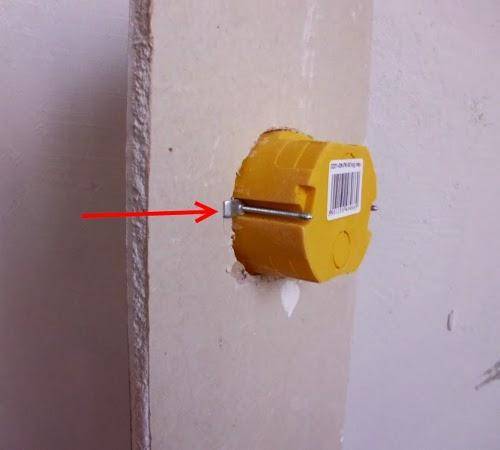

Так выглядит закрепленный стакан с обратной стороны

Если коробка не шатается и зафиксирована достаточно плотно, то можно переходить к установке самой розетки.

Дополнительные требования к установке

Чтобы установка подрозетников проходила по правилам техники пожарной безопасности, отличалась качеством и аккуратностью придерживайтесь следующих правил и рекомендаций:

  • монтаж электропроводки должен быть закончен до начала этапа обшивки каркаса листами ГКЛ, для этих целей предпочтительнее использовать негорючий плоский кабель типа ВВГнг LS, который помещают в гофрированный рукав с самозатухающим зондом и закрепляют скобами к боковым полкам профиля, проводка должна выходить к месту расположения подрозетника;
  • чтобы материал не треснул, при работе с коронкой не рекомендуется сильно надавливать на поверхность листа гипсокартона;
  • установка подрозетника должна осуществляться в 30 см от пола, до начала отделочных работ с ГКЛ;
  • размеры углубления между родной стеной и гипсокартоном должны составлять 45 и более мм, иначе подрозетник не влезет сквозь проделанное отверстие и его придется дополнительно углублять;
  • если между каркасом и стеной ГКЛ есть деревянные перекрытия или чтобы повысить уровень электробезопасности, края установленного подрозетника рекомендуется обработать гипсовой штукатуркой.


Заделка розетки гипсовой штукатуркой Узнать, как осуществляется монтаж розетки при помощи биметаллической коронки, диаметр которой составляет 68 мм, с соблюдением норм установки, можно на примере видео ниже.

Подготовка стен к монтажу

Установка подрозетников в гипсокартон предполагает проведение следующих подготовительных работ:

  • при помощи рулетки и карандаша необходимо наметить все места будущего расположения розеток и выключателей. Установка розеток в гипсокартон проводится по этим отметкам;
  • отметки лучше всего ставить в виде крестиков. Так будет намного проще в дальнейшем вырезать отверстия;
  • проведение шпатлевки. Это поможет укрепить стену для того, чтобы розетка в гипсокартоне сидела прочно;
  • хорошо прогрунтовать рабочую поверхность. В таком случае, установка розетки в гипсокартон пройдет удачно, без образования трещин и расслоений;
  • после того, как обработанная поверхность высохнет, можно приступать к проделыванию отверстия. Оно должно иметь необходимый диаметр. Для этого можно применять дрель со специальными насадками, монтажный нож или обычное сверло;


Сверление отверстия

  • диаметр отверстия должен совпадать с диаметром подрозетника. Сама коробка вставляется впритык. Диаметр можно несколько увеличить, но не более чем на 2 мм, иначе монтаж будет неудобен. Если диаметр слишком большой, то коробка будет просто выпадать из приготовленного отверстия;
  • при установке розетки под гипсокартон в виде блока, расстояния между отверстиями необходимо делать по 72 мм (стандартное межосевое расстояние для блоков);
  • готовое отверстие, а именно его края, нужно обработать смесью грунтовки и шпатлевки. Таким образом розетка в гипсокартоне будет сидеть устойчивее и надежнее.


Этапы подготовительных работ Теперь конструкция готова к монтажным работам.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом,  учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Разметка места установки блока подрозетников

Перейдем к моему примеру. Мне необходимо установить блок из трех подрозетников вот в этой гипсокартонной перегородке.

Блок подрозетников устанавливается над тумбой и предназначен исключительно для розеток. В них планируется включать декоративную лампу и зарядные устройства для телефонов. В моем случае высота тумбы составляет 45-50 (см). Нам же нужно установить подрозетники на высоте примерно 62-63 (см) от уровня пола.

Скоро я опубликую несколько статей, где очень подробно расскажу про варианты расположения розеток и выключателей в разных помещениях (ванная комната, спальня, кухня). Так что не пропускайте выход новых статей — подписывайтесь на рассылку сайта.

Итак, вернемся к разметке. С помощью самовыравнивающегося лазерного уровня LD-SL-01 отмечаю горизонтальную линию на высоте 63 (см) от пола.

Уровень LD-SL-01 мне очень нравится, но иногда я пользуюсь и более простым, и компактным, лазерным уровнем Black Deсker LZR-310, правда луч у него проецируется всего в одной плоскости и настройка уровня идет в ручном режиме по пузырькам.

Не много подольше получается с разметкой, но тем не менее тоже удобно. О нем я еще напишу отдельный обзор.

Затем по лазерной линии с помощью линейки (можно использовать ровный брусок или профиль) чертим горизонтальную линию карандашом. После этого уровень нам больше не нужен и его можно отключить.

Рассчитываем, чтобы блок смотрелся симметрично на стене и отмечаем на линии первый центр подрозетника.

Затем с помощью линейки или рулетки от первого центра откладываем 71 (мм) и отмечаем центр второго подрозетника. Затем от центра второго подрозетника откладываем 71 (мм) до центра третьего подрозетника.

Расстояние между центрами подрозетников составляет именно 71 (мм) и его необходимо как можно точнее измерить, иначе накладная рамка может встать, либо в натяг, либо с зазорами, в зависимости от Вашего «промаха».

Да, забыл упомянуть, что при разметке учитывайте, где и в каком месте проходят у Вас профили, а то может выйти вот такой вот нелепый казус (фотографию взял из интернета).

Встраивание подрозетника в бетон

Лучшим способом для закрепление подрозетников, является встраивание их в лунку, с помощью алебсатра или ротбанда. Небольшой лайфхак, — чтобы раствор не застывал слишком быстро и не нужно было ждать сутки — необходимо алебастр смешать с ротбандом.

В начале, с помощью пылесоса удаляем всю пыль из отверстия, смачиваем (грунтуем) лунку водой. И только после этого, маленьким шпателем наносим раствор, размазывая его по внутренним стенкам лунки. Раствор должен быть достаточно густым, чтобы не вытекать из лунок

Важно понимать, что площадь соприкосновения раствора с подрозетником, должна быть максимальной! Плюс ко всему обмажьте смесью сами подрозетники. Раствор будет обволакивать подрозетник со всех сторон, и хорошо схватываться с основанием стены, только тогда можно сказать, что подрозетник установлен качественно!

Большим шпателем, убираем излишки раствора, одновременно выравнивая поверхность стены. Перед этой процедурой необходимо вытащить или вкрутить вглубь все саморезы подрозетника.

Закладка кабеля в подрозетник. Лучше всего закладывать кабель уже в установленный подрозетник, окошки для кабеля легко выбиваются отверткой, а каналы для протаскивания кабеля между подрозетниками, лучше сделать заранее. Когда раствор подстынет, можно спокойно вставлять кабель в заранее проделанные отверстия или углубления.

Если у вас нету столько времени и кабель нужно вмазывать вместе с подрозетником, постарайтесь максимально точно выровнять подрозетники. Заводить кабель можно в любое отверстие, но лучше не использовать для этого боковые окошки, чтобы не возникло трудностей с последующей установкой розеток.

Как установить?

Порядок действий следующий:

Делаем отверстия под розетки

До того как встроить в гипсокартон розетку, требуется просверлить отверстие под стакан:

  • при помощи карандаша намечается место, где будет фиксироваться розетка;
  • берется электродрель либо шуруповерт с коронкой по гипсокартону;
  • острый сегмент коронки ставится по центру нанесенной метки;
  • аккуратно высверливается отверстие (если дрели нет, можно задействовать пилки для лобзика);
  • точно также проделываются отверстия под выключатели.

Вслед за тем, как будет сделано отверстие, материалы и вся инструментальная оснастка приготовлены, можно начинать монтажные работы. В зависимости от техники установки, отличается и последовательность работ. Если электрокабель зафиксирован в стене, остается лишь поставить розетку и подсоединить.

А если предполагается проброс электрических проводов по внешней стороне простенка, в гипсокартоне режется канавка (штраба), проводится электропровод и фиксируется быстротвердеющим составом (к примеру – алебастром). Концы проводки выводятся на установленном уровне в требуемых местах.

Следующие стадии монтажа розетки своими руками такие:

Монтируем подрозетник. Перед монтажом стакана нужно на его задней поверхности вырезать ножом отверстие под провода. Если посмотреть на корпус стакана, можно увидеть 4 винтика, 2 из них необходимы для закрепления самой розетки, а 2 – для регулирования распорных лапок. Вначале выводим из отверстия электропровода и продергиваем их через стакан. Затем монтируем стакан в гипсокартоне, закрепляя его посредством болтов с противолежащей стороны зажимными лапками.

Штробление лунок

После разметки, в размеченных центрах окружности необходимо сделать отверстие, буром незначительно большим диаметром, чем бур коронки (например буром 8-10мм). Высверливаем отверстие с запасом, учитывая длину сверла самой коронки (но не забываем про соседей и тонкие стены). Этот способ также подходит и при работе с алмазной коронкой на режиме сверления.

Процесс штробления. После высверливания отверстий по центру будущей окружности, необходимо с помощью коронки углубиться на несколько миллиметров в стену (это касается только метода работы с перфоратором!). По намеченной окружности, нужно насверлить максимально возможное количество отверстий, для того чтобы коронке было легче «грызть» бетон.

Алмазной коронкой, вам необходимо просто сверлить, — без долбления, периодически давая коронке остыть. Стоит заметить, что при попадании алмазной коронки на арматуру, ее ресурс значительно снижается.

При работе с болгаркой вся задача сводится к тому, чтобы сделать пропилы в стене на нужную глубину, и выдолбить область где будут находиться подрозетники.

Прокладка дополнительной проводки под уже готовую отделку ГКЛ

Как протянуть провод, и установить подрозетник под смонтированный гипсокартон? Все зависит от того, что находится между стеной и листами.

  • Если гипсокартон приклеен на стену — придется прорезать чистовую поверхность и делать неглубокие штробы. В этом случае надо будет восстанавливать лицевой слой (красить или клеить полосу обоев).
  • При монтаже на профиль — задача упрощается. Разумеется, необходимо знать схему размещения металлических направляющих. Чтобы не портить верхнюю часть стены, силовой кабель можно завести снизу, из-под плинтуса. Сначала сверлится отверстие для подрозетника. Затем по отвесу определяется место ввода кабеля (плинтус в этом месте временно демонтируется). В подготовленную дырку опускается веревка с отвесом, которая вытягивается из нижнего отверстия для ввода кабеля. Провод крепится на веревке, и вытягивается наверх.

Далее — обычная схема: установка коробочки любым способом. Вводной кабель протягивается под плинтусом до распределительного щитка.

Если между гипсокартоном и стеной находится мягкий утеплитель — вместо веревки можно воспользоваться стальной проволокой (которая остается после монтажа гофры). С жесткими плитами изоляции такой метод не работает.

Учитывая неконтролируемое положение кабеля под ГКЛ, рекомендуется использовать гофру. В крайнем случае, провод с трехслойной изоляцией.

После прокладки дополнительной проводки, обязательно внесите изменение в действующую схему энергоснабжения. Иначе при проведении ремонта вы повредите новый кабель.

Когда нужно соединить два подрозетника и более

В кухонном помещении, размещая часто хозяева устанавливают блок розеток. Для этого потребуется несколько подрозетников, но просто установить их и к каждому провести кабель трудоемко, поэтому применяют монтаж с соединением корпусов оборудования между собой.

Монтаж блока подрозетников

Размеры таких приспособлений аналогичные, поэтому проблем с подготовкой стен возникнуть не должно. Для объединения нескольких пластиковых корпусов в целый блок используются специальные ток непроводящие соединители. Они изготовлены из прочного материала, не подверженного воспламенению.

Применять именно такие конструкции крайне желательно, ведь именно эти объединяющие детали делают монтаж более надежным и крепким. Для того чтобы подсоединить корпуса между собой, удаляем прямоугольные отверстия с боковых сторон каждого из стаканов (могут иметь отверстия в любой форме).

Вставляем соединитель в один подрозетник, а свободный его конец в другой подрезетник. Так выполняем последовательно все объединения. Когда все корпуса соединены и в них подготовлены отверстия под электрический кабель, можно проводить их установку в стену из гипсокартона.

Установка подрозетников по разметке

Обращаем ваше внимание, что конструкция должна быть подобрана так чтобы соответствовали размеры электроприбора и самого стакана. Таким образом вы сможете спрятать видимые крепления, оставшиеся от монтажа

Назначение и функции подрозетников

Конструктивно большинство подрозетников изготавливается в виде коробок или стаканов различной формы. Материалом служит прочный огнеупорный пластик, реже используется металл. Внешнюю сторону покрывают специальные выступы, обеспечивающие крепление и сцепление со стеной после высыхания раствора. Внутренние стенки, наоборот, отличаются гладкой поверхностью.

На корпусе в определенных местах установлены заглушки, закрывающие отверстия для подводки проводов. В процессе монтажа, когда выполняется установка розетки в подрозетник, они прорезаются или выдавливаются там, где это необходимо. В конструкцию также включены шурупы или саморезы, предназначенные для фиксации подрозетника и розетки. Среди электриков эти изделия называются еще монтажными или установочными коробками.

Основное предназначение подрозетников заключается в следующем:

  • Надежное удерживание розеток на своем месте за счет прочной фиксации в стене монтажной коробки, которую нужно вмазать в отверстие.
  • Обеспечение электробезопасности. Подрозетник в бетонную стену, а также из кирпича и гипсокартона, изготавливается из материалов, обладающих диэлектрическими свойствами. Электрический потенциал, образующийся на контактах розеток, уже не сможет свободно попасть на металлоконструкции в бетоне.
  • Защита установленных розеток от проникновения внутрь корпуса влаги, пыли и мелких посторонних предметов.
  • Противопожарная защита. Герметичное соединение огнеупорного корпуса установочных коробок предотвращает распространение горения от воспламенившейся розетки.
  • Правильно смонтированные скрытые коробки смотрятся аккуратно и эстетично. Расстояние верхнего края изделия выдерживается вровень с поверхностью стены. В дальнейшем и сами розетки встают на свое место ровно, без каких-либо перекосов.

Способы монтажа и виды инструментов для его осуществления

Различают три способа установки подрозетников:

  1. с привязкой к профилю;
  2. без привязки к каркасу;
  3. установка блока розеток.

Перед тем как выбирать способ монтажа, готовят инструмент, кроме коронок и подрозетников, используется дрель, отвертка и внешняя часть розетки.

Дополнительно понадобится:

  • строительный уровень;
  • линейка или рулетка (для контроля расстояния между блочными подрозетниками);
  • карандаш для разметки;
  • строительный пылесос, который используют при проделывании отверстий дрелью в гипсокартоне, чтобы собиралось меньше пыли и не засорялись легкие.

Вид разметки, сделанной при помощи уровня
