Подсветка пола - для чего нужна, и как сделать самостоятельно светодиодную подсветку

Один из вариантов крепления плинтуса к стене. Крепежные делали затем буду скрыты установленной светодиодной лентой

Ленту закрепить внутри канала и того проще, так как ее обратная сторона часто имеет клеевой слой. Это адгезионное покрытие защищено специальной защитной подложкой, которая снимается перед наклеиванием ленты на поверхность канала.

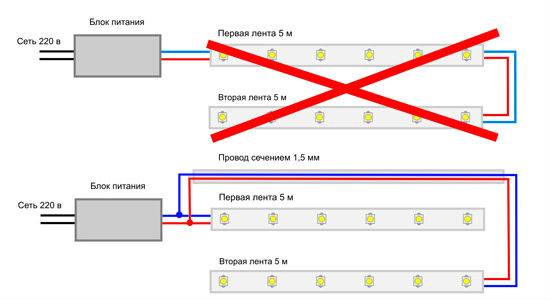

Схемы подключения освещения из светодиодных лент

Чтобы освещение работало исправно, необходим придерживаться рекомендуемых электротехнических схем его подключения. В специальной публикации «Как подключить светодиодную ленту» читатель найдет характеристики разных типов подобных осветительных приборов, перечень всех необходимые элементов схемы, пошаговую инструкцию по проведению монтажа.

Лучшим вариантом для сдержанной мягкой подсветки пола большой комнаты будут маломощные светодиодные ленты, маркированные, как SMD 3528 и потребляющие 4,8 Вт/м. Для освещения пола с помощью такой ленты обычно требуется блок питания мощностью до 100Вт. Эти блоки обладают компактными габаритами, поэтому их легко можно разместить в одном из шкафов или обустроить для них короб (нишу) в одном из укромных мест комнаты, например, за портьерами.

Если же планируется обустроить подсветку в помещении с небольшой площадью, потребуется адаптер мощностью в 40 Вт. Иногда даже ограничиваются блоком батареек, которые заменяются по мере выработки их ресурса.

Проектирование светодиодного освещения ↑

Такой важный аспект, как проектирование, лучше доверить профессионалам. И не только потому, что это их хлеб насущный, а потому, что придется столкнуться с рядом сложностей. Проект электропроводки и освещения дома или квартиры менять не требуется, потому что нагрузка на сеть не увеличится, а уменьшится. Сложность проектирования светодиодного освещения связана с техническими и оптическими характеристиками светодиодов. Например, светоотражение, угол излучения света, рабочая температура, световой поток – крайне важны, а такие нюансы, как цвет стен и потолка, могут кардинально повлиять на комфортность освещения.

Подсветка шкафа светодиодной лентой: подготовительный этап

Перед началом монтажа вы должны четко понимать, что вы желаете увидеть в итоге

Также очень важно продумать место, где они будут устанавливаться, мы рекомендуем вот такие варианты, в этом случае подсветка будет смотреться хорошо и не мешать функциональности шкафа

Также важно, чтобы подсветка шкафа купе своими руками была подключена к определенному источнику, нужно подключать светодиодную ленту через блок питания на 12 Ватт. Такой же блок нужно использовать в подсветке автомобиля светодиодной лентой

Не забываем продумывать способ, которым она будет включаться

Это на самом деле очень важно, оптимально использовать обычный выключатель, который можно установить сбоку шкафа, сложностей в его монтаже нет. Но, есть и определенный минус, в этом случае вам придется постоянно включать, многим становиться лень, и в конечном результате светодиодная подсветка шкафа не используется

Посмотрите схему, как подключить выключатель подсветки шкафа.

Есть еще один отличный способ, можно установить датчик движения. В этом случае подсветка шкафа светодиодной лентой будет включаться автоматически. Конечно, придется докупать датчик движения, да и подключение немного усложняется. Вот так выглядит подключения светодиодной ленты в шкаф с датчиком движения схема, глядя на нее, все сразу станет на свои места. Также читайте: как сделать подсветку дерева.

Как устроена подсветка

Интерьерная подсветка включает следующие элементы:

Led-лента.
Блок питания/адаптер. Необходим для подачи напряжения на диоды, работающие при 12-48В. Если устройство работает от сети с напряжением 220В, необходим только выпрямитель.
Диммер. Обеспечивает яркость светового потока монохромной ленты. Контроллер необходим при подключении многоцветной ленты, может быть стационарным или дистанционным.
Коннекторы для соединения конструкции предпочтительнее пайки.
Выключатели. Производители предлагают разные виды: механические, контактные, дистанционные, сенсорные.

Освещение пола и плинтус с кабельным каналом

Практически в каждой квартире, там где есть напольное покрытие, неважно линолеум это, плитка или ламинат, обязательно присутствуют плинтуса. Они могут быть выполнены из разного материала – дерево, мдф, пвх

Иметь разную форму и конструкцию. Все что вам нужно – это изначально выбрать те модели, которые имеют встроенный кабель канал.

По нему можно прокладывать как слаботочные, так и силовые провода 220В. При этом обходясь без штробления стен.

Данный кабель канал закрывается сверху защитной крышкой и сливается в общий фон с самим плинтусом. Такие плинтуса продаются практически во всех строительных магазинах.

Например, такой как плинтус Rico Leo.

Рассеиватель при этом покупается отдельно. Заводская длина плинтуса и матового экрана по 2,5 метра.

Кстати, очень хорошо смотрится именно комбинация участков пола с подсветкой и без. Там где освещение не нужно, монтируете родную не прозрачную вставку. А в других местах заменяете ее на прозрачный светофильтр.

В ассортименте у производителей всегда идет достаточное многообразие цветов. Так что подобрать экземпляр именно под ваш интерьер, большого труда не составит.

А самое главное, присутствует вся необходимая фурнитура:

заглушки

соединители

внешние и внутренние углы

Монтаж светодиодной ленты достаточно прост и незамысловат. Снимаете клейкий слой с обратной стороны, и равномерно наклеиваете лед ленту внутри дорожки кабельного канала.

Самое главное, туда легко помещаются все соединители, если вы светодиодную ленту наращиваете не пайкой, а именно через них.

Какие есть особенности у данного монтажа? Так как это плинтус ПВХ, а не алюминий, то и теплоотвод из него естественно никакой.

Поэтому клеить сюда яркую мощную ленту свыше 14 Вт/м нельзя.

Можно конечно применить в качестве теплорассеивающей основы алюминиевый скотч. Но все равно это будет полумера.

Зачем вам такое освещение всего лишь одного пола.

Лучше всего подойдут маломощные марки SMD 3528. Такие ленты потребляют 4,8 Вт/м. Даже освещая таким изделием по периметру всю комнату, вам потребуется источник питания до 100Вт.

Такие блоки малогабаритны и легко прячутся в шкафу и других укромных местах. Если же речь идет о подсветке небольшой по площади прихожей, то здесь вообще можно обойтись каким-нибудь адаптером до 40Вт, либо блоком батареек, которые также будут спрятаны за плинтус.

А включаться все это дело будет через датчик движения экономя заряд и емкость АКБ.

Благодаря матовому экрану, пикселизация светодиодов будет практически не видна, а свет будет равномерным и приглушенным. Если купите слишком светлую заглушку, то отдельные светодиоды могут вполне просматриваться.

Вообще для подсветки пола не требуется яркого освещения. Основная задача здесь, очертить контуры и красиво выделить интерьер.

Если хорошо поискать, можно конечно найти подобные плинтуса из алюминия. Но во-первых, цена такого изделия намного дороже. Во-вторых, они не очень распространены, поэтому придется заказывать с доставкой из другого региона.

Прикиньте стоимость доставки таких двухметровых хлыстов. К тому же высока вероятность их повреждения. Грузчики запросто могут их погнуть, либо поцарапать.

А еще, если у вас не совсем идеальная стена, гибкий ПВХ профиль встанет туда без особых проблем, чего не скажешь про алюминий.

Запросто будут просматриваться все зазоры и щели. ПВХ профиль имеет эластичные края, которые наоборот будут принимать форму стенки.

Главный недостаток, с которым вы столкнетесь сделав такую подсветку – это ежедневная уборка помещений. Подметать пол придется каждый день, через день.

Так как видимость пыли при низовом освещении проявляется моментально. Особенно, если у вас есть домашние питомцы.

Все их следы и другие отпечатки деятельности, ранее не особо различимые, будут просто бросаться в глаза.

Другие идеи освещения интерьера

Геометрические фигуры, формы, неоновый контур — всё это варианты освещения в доме.

Подсветку используют для стен, потолков, мебели. Оформлять неоновыми трубками можно гарнитуры, шкафы, диваны, столы. При выключенном освещении в комнате предметы мебели смотрятся необычно. Подсветка поможет вам ориентироваться в темноте и не наткнуться случайно на шкаф или кровать.

Помимо мебели неоном украшаются зеркала, горшки для растений, фоторамки.

Можно придумать множество применений неоновым лампам, подсветке и фигурам. Повесить светильник в прихожей, детской. Проложить подсветку у мебели и на ступенях лестницы. Украсить дом к Рождеству или Новому году.

Подсветка на кухне

Подсветка мебели на кухне

Это как раз то место, где мы проводим не мало времени, так что к освещению здесь нужно подойти основательно. Как минимум, оно должно быть удобным для готовки, но и про обеденную зону не стоит забывать. Из-за многофункциональности кухни специалисты рекомендует ют выделять пространства на ней с помощью света. Например, должен быть основной свет комнаты, подсветка гарнитура, отдельная подсветка над рабочей зоной, небольшой свет для обеденного пространства. И некоторые из этих зон можно удачно выделить с помощью светодиодной подсветки, которая куда экономней, чем обычная.

Раз кухня место особенное, то и подсветка должна быть такой же. Например, для подсветки рабочей зоны кухни придется добавить специальный профиль, который будет скрывать светодиодную ленту. Профили тоже неоднородны в своем выборе, так что здесь есть где разгулять от материала и формы до самого цвета. Это нужно, чтобы увеличить срок службы светодиодов и сохранить его работоспособность в такой влажной среде. Чаще всего свой выбор останавливаются на алюминиевых профилях, потому что они подходят под любой стиль интерьера. К тому же, они оснащены специальными крепежами и заглушками. Насчет экрана, матового или прозрачного, стоит отталкиваться от своих желаний и кухонной обстановки. Здесь этого не имеет принципиального значения, так что выбирайте любой.

Монтаж светодиодной ленты под натяжной потолок

Конечно, не каждый сможет установить натяжной потолок своими руками, но сделать незабываемый световой рисунок доступно многим. Так как потолок монтируется, закрепляясь только за направляющие по периметру комнаты, то пространство между ними, а точнее весь черновой потолок – это поле для деятельности и чистый лист бумаги.

По собственному рисунку надо измерить метраж самой ленты, прибавить немного на неожиданные изменения или дополнения и закупить материал, а именно саму светодиодную ленту, коннекторы для соединения отдельных частей ленты, провода для соединения с энергосистемой комнаты и реле для изменения интенсивности цвета.

Как крепить ленту:

Так как лента имеет клеевую основу, то крепить ее к потолку можно с легкостью, единственная проблема, что потолок должен быть полностью подготовлен к данному действию

А именно поверхность должна быть обезжирена, загрунтована, ошкурена и зашпаклевана.
Клейкий слой очень хорошо прилипает, и по этой причине действовать надо медленно с высокой точностью и осторожностью.
Резать ленту можно только в специально отмеченных местах, а соединять с помощью специальных коннекторов. Сильные перегибы так же влияют на длительность службы светодиодов, создавая рисунок, стоит учесть данный факт.
После полного приклеивания и соединения всех составляющих находящихся на потолке необходимо подключить освещение к общей сети

Но не стоит думать, что провода от ленты можно просто включить в общую сеть или розетку. Это делается через специальный преобразователь, который называется блок питания.
Для лент разной длины есть свои блоки питания и их мощность надо рассчитывать в зависимости от длины лент и их количества. В зависимости от потребляемой энергии светодиодной ленты, которая прописана в сертификате, а так же в инструкции, которую выдают даже при покупке одного метра.

Потребляемая мощность указана на 1 метр длины, поэтому при установке надо умножить длину лены на мощность одного метра.

Панно и витраж на стене с подсветкой

Множество дизайнеров акцентируют внимание на панно и витражи с подсветкой в интерьере. Они могут придать легкости или, наоборот, насыщенности в любую комнату

Панно и витражи используют в самых различных местах, начиная от квартир, детских садов, заканчивая ювелирными магазинами или ЗАГСом. С подсветкой данный элемент интерьера будет иметь возможность чего угодно.

При помощи подсветки можно полностью сделать акцент на панно, или скрыть его и предать легкого освещения комнате. Панно может быть выполненно их различных материалов:

стеклянное панно с подсветкой;
панно из оникса с подсветкой;
панно из декоративного камня с подсветкой.

Стеклянное панно с подсветкой отлично подойдет в гостиную, или в спальню, где нет ничего лишнего в интерьере. Такое панно будет придавать спокойствия и умиротворения. Подсветка на таком панно в голубом цвете может имитировать, например, воду, а в желтом — солнце.

Как установить точечные светильники своими руками, Вы можете узнать здесь.

Что такое?

Неоновые светильники эксплуатируются в самых различных сферах – от комплексного освещения построек до внутреннего оформления помещений.

Неоновая лампа – это специальная трубка из стекла, которая наполняется небольшим количеством вещества, что загоняется в эту трубку под несущественным давлением. В качестве данного вещества в этой лампе содержится благородный газ неон, откуда и получила лампа свое наименование.

Но в неоновых лампах запускаются и иные инертные газы. Однако словом «неон» в наши дни называются все неоновые светильники, без внимания на то, используется в них неон или любой иной инертный газ.

Неоновые светильники бывают разными.

Типовой неон делят на такие виды, как:

Открытый неон – это когда трубки из стекла видны и их свет не скрывается. «Открытым» газом делают вывески различного плана – это могут быть надписи и изображение логотипа фирмы;
Закрытый неон – трубки спрятаны за панелями, благодаря чему создается эффект аккуратного подсвечивания. Эксплуатируют такой неон при создании световых коробов и объемных рекламных букв;
Трубка с контражуром используется при создании букв, которые мягко подсвечивают низ надписи. Так получается эффект ореола.

Некоторые полезные рекомендации по выбору и установке подсветки пола

В заключение — несколько рекомендаций, которые помогут правильно выбрать и обустроить подсветку для пола в одном из помещений квартиры или частного дома:

Диммер для светодиодной ленты с пультом дистанционного управления.

Лучше всего приобретать устанавливать для подобной подсветки системы, оснащенные диммерами. Это даст возможность плавно регулировать интенсивность освещения, создавая в комнате определенную атмосферу.

Перемещение по лестнице в темноте станет более безопасным, если предусмотреть подсветку ступеней

Если в доме есть лестница, то ее ступени рекомендуется обустроить подсветкой в первую очередь. Светодиодную ленту можно закрепить на стене вдоль ступеней, под выступающими участками проступей или же под поручнями ограждения. Подсветка сделает лестницу более безопасной для подъема и спуска в темное время суток. При этом лестничную подсветку необходимо обязательно оснастить датчиком движения, с передачей «эстафеты» от одного лестничного марша к другому, если лестница имеет несколько пролетов.

По такому принципу можно создать «светящиеся линии» непосредственно на горизонтальной поверхности пола

Если планируется встроить светодиодную ленту в напольное покрытие, то для этого приобретается специально предназначенный профиль с прозрачной крышкой. Профиль встраивается между двух досок покрытия (он в таком случае служит стыковочной деталью), или в специально отфрезерованный паз,
Подсветку для пола рекомендуется устанавливать только в том случае, если его поверхность идеально ровная и аккуратная. Иначе свет только невыгодно подчеркнет все его изъяны.
Если планируется создание яркого освещения пола, то стоит использовать ленты или дюралайт небольшого диаметра, но с повышенной мощностью. Для приглушенного неяркого света лучше применить светильники матовыми рассеивателями.
В процессе электротехнического монтажа необходимо четко следовать схеме подключения. При неправильном соединении контактов светильник в лучшем случае – просто не будет работать, в худшем — выйдет из строя при первом же включении.

Место разреза светодиодной ленты. Такие участки располагаются с определенным шагом, например, 250 мм.

Светодиодные ленты и трубки имеют специальные области разреза — они обычно обозначены линиями со стилизованным изображением ножниц или подписью «cut». В других местах резать ленту категорически запрещено. Поэтому прежде чем приступать к раскрою, необходимо внимательно осмотреть изделие и определить оптимальный вариант разреза, так как он не всегда совпадает с имеющейся длиной плинтуса.
При приобретении светодиодных источников освещения рекомендуется отдавать предпочтение качественным изделиям европейских производителей. Дешевые китайские светильники часто имеют весьма небольшой срок службы. Кроме того, они не раз становились причиной возникновения пожара.

Итак, обустроив подсветку пола, подключив к ней датчик движения, можно не только получить оригинальное оформление комнаты, но и значительно облегчить себе жизнь. Например, ребенок, вставая ночью в туалет, не будет бояться темноты, и будить родителей. Когда он только ступит на пол, сработает сенсор и даст команду на включение света. Или, придя домой в темное время суток, не придется искать выключатель в прихожей, так как подсветка включится сама. Ну а то, сто для такой подсветки будут использоваться светодиоды, говорит еще и о том, что затраты электроэнергии на эти дополнительные удобства ожидаются минимальными.

В завершение публикации предлагаем посмотреть один очень интересный видеосюжет. Мастер делится своим опытом создания подсветки плинтусов с помощью «холодного неона» — EL-провода

Разновидности подсветки

Существует несколько основных видов подсветки:

Контурная рассеянная. LED элементы монтируются ниже основного уровня потолка и светят вверх, формируя рассеянную линию света. Чтобы сделать двухуровневый потолок с подсветкой своими руками предварительно необходимо соорудить соответствующую потолочную конструкцию. Для этого обычно используют подвесные гипсокартонные конструкции.

Направленная. Для монтажа светильников сооружаются откосы. Свет направлен вдоль поверхности.

Точечная. По внешнему виду напоминает звездное небо. Осветительные приборы направлены вниз. Более сложный вариант, здесь недостаточно одной LED ленты.

Выбор лампы

При выборе источника света покупатель должен ориентироваться на несколько факторов: надежность лампы, качество освещения и экономичность. В настоящее время наибольшее распространение получили светодиодные, люминесцентные и неоновые лампы. Каждая из них имеет свои особенности.

Неоновые лампочки представляют собой трубки, заполненные газом. Отличаются огромной цветовой палитрой, очень декоративны. В связи с этим неон — отличный вариант подсветки.

Характерная черта люминесцентных ламп — очень яркий световой поток. Люминесцентные устройства благодаря своей яркости могут использоваться не только в качестве подсветки, но и как основной источник света. Для подсвечивания стен рекомендуется применять лампы, обработанные силиконом. Поверхность таких лампочек не перегревается, а потому использовать их безопасно.

Есть у люминесцентных приборов и существенные недостатки:

невысокая надежность;
сложность схемы подключения;
ограниченная мощность;
чувствительность к понижению температуры.

Светодиодные источники света считаются лучшим выбором, особенно когда речь идет о локальной подсветке.

Достоинства светодиодной техники:

стойкость к механическим повреждениям;
долговечность;
небольшое потребление электричества;
качественный свет (возможность регулировки яркости, приближенность спектра к дневному);
компактность;
легкость монтажа;
возможность быстрой переустановки (в случае со светодиодной лентой);
безопасность (из-за отсутствия перегрева).

Недостаток светодиодных ламп — их высокая стоимость.

Порядок монтажа

Перед покупкой напольных плинтусов под светодиодную ленту необходимо подсчитать, сколько для этой работы требуется материала. Длина равна периметру помещения

При выборе необходимо обратить внимание на качество (отсутствие повреждений поверхности) и надежность механизма, закрывающего экран. Для крепления напольного плинтуса чаще всего используются саморезы 3,5×25 или дюбели с диаметром 6 мм

Нарезать материал лучше в магазине, особенно, если отсутствует опыт работы с ножовкой по металлу. Одновременно необходимо купить углы, соединители и заглушки.

Начать целесообразно с установки плинтуса для светодиодной подсветки. Первыми примериваются отрезки, которые не требуют резки. Далее вырезаются короткие куски для вставки. Их торцы обязательно должны быть с прямыми углами. С площади реза желательно снять заусенцы.

Самая сложная часть монтажа плинтуса с подсветкой – сверление отверстий в стенах. При ровных стенах расстояние между отверстиями 0,5м, расстояние от пола – до середины кабель канала. Если стены из гипсокартона, установленного на металлический профиль, при попадании места крепления на металл лучше просто закрутить саморез.

В напольной планке сверлить отверстия не желательно, лучше воспользоваться шилом. Его можно изготовить дома, заточив лезвие отвертки. Перед прокалыванием нужно приложить элемент к стене и сделать отметки, соответствующие отверстиям.

После того, как все напольные планки установлены, собирается подсветка плинтуса согласно схеме. Сборку проще осуществить на столе или другой ровной поверхности. Потом нужно оголить клейкий слой ленты и приклеить ее внутри канала. При необходимости в наращивании используется пайка или специальные соединители.

Последний шаг – изоляция соединений термоусадочной трубкой и установка прозрачной вставки. Панель управления и выключатель скрытого освещения монтируются на стену. Самое удобное дистанционное управление, когда пульт не привязан к определенному месту.

Использование в интерьере

Неоновая подсветка дает широкие возможности в оформлении интерьера квартир, домов, офисов и любых других помещений. Например, это такие области, как:

Потолок.
Карниз.
Колонны.
Настенные панели.
Поверхность пола и стен.
Ступеньки, лестницы, подиумы.
Перегородки и ниши.
Отдельные светильники.

На подвесных, натяжных и многоуровневых потолках неоновая подсветка позволяет выделить рельефные элементы его дизайна. Также здесь доступен вариант оформления с эффектом визуального расширения и парения – когда виден только падающий свет на определенном уровне, а сам источник скрыт. При этом освещение может быть как основным, так и дополнительным (устанавливаемым чаще всего по периметру).

Неоновая подсветка пола, как правило, служит в качестве дополнения к основному потолочному освещению. С ее помощью можно выделить как контур комнаты, так и отдельные ее детали. По яркости она должна быть умеренной, иначе будет вызывать ослепление или раздражение зрения. Лучше всего она подходит для лестниц, гостиных, кухонь и прихожих.

Карнизная подсветка с помощью неоновых ламп – это один вариант дополнительного освещения к основному потолочному. В зависимости от назначения она может быть как яркой (подчеркивающей торжественность, например, для проведения мероприятий в гостиной), так и фоновой (когда требуется уменьшить свет, например, в спальной перед отходом ко сну). Трубка неона на карнизе идеально сочетается практически с любым стилем интерьера.

Неоновая подсветка настолько универсальна, что может применяться для воплощения любых художественных замыслов в оформлении помещения, например:

Геометрические фигуры, рисунки, картины, фотообои.
Столы, шкафы, гарнитуры и прочие мебельные конструкции.
Зеркала, проемы, ниши.
Ступеньки, мебельные ящики.

Используем гибкий неон

Очень интересный вариант организации декоративной подсветки – гибкий или холодный неон. Его также можно назвать чем-то средним между гибкой лентой и жесткими стеклянными неоновыми трубками. Однозначно, он более безопасен и удобен в плане монтажа.

конструкции

Гибкую трубку;
Внутри трубки заключена пластиковая оплетка;
Оплетка защищает люминофор, который имеет еще один слой оплетки и сердечник внутри.
Пластиковая оплетка необходима для защиты от внешних нагрузок и придания плотности шнуру.
А наружная оплетка придает шнуру определенный цвет и также выступает дополнительной защитой.

К преимуществам гибкого неона можно отнести:

Гибкость;
Приятный равномерный свет;
Разнообразие цветовой гаммы;
Возможность самостоятельного монтажа;
Возможность резки в любом месте на любую длину.

Неоновый шнур даже можно завязать на узел, а резка производится обычными ножницами. Работает шнур по следующему принципу:

Ток от источника питания поступает на специальный драйвер;
Прибор преобразует ток и подает его на сердечник;
Ток, попадая в электромагнитное поле сердечника, заставляет люминофор светиться.

Выбирать неоновый шнур можно по двум критериям:

Цвет – доступен абсолютно любой оттенок. При этом тон не влияет на яркость;
Диаметр – имеет намного большее значение. Чем он больше, тем менее гибким становиться шнур. Также уменьшается и яркость свечения из-за более толстого слоя оплетки. Но есть в этом и положительные моменты. Чем толще шнур, тем лучше он защищен от механических воздействий, а также, более мягким и рассеянным будет его свечение.

Главный вопрос – как запитать неоновый шнур? Если со светодиодными лентами и дюралайтом все ясно, то в данном случае все обстоит совсем иначе, а от исполнителя требуются навыки работы с паяльником. Чтобы соединить шнур с источником питания, необходимо приобрести так называемый драйвер. Для домашний нужд, выбирайте модели, подключаемые напрямую к сети. Если подсветка какая-то специфическая, можно подобрать модель, которая обеспечивает работу от батареек

Также обратите внимание, что в инструкции к каждому драйверу, указана максимальная длина подключаемого шнура. Лучше выбирать модели с запасом около 20% от общей длины. Теперь касательно подключения:

Теперь касательно подключения:

Для начала с одной стороны шнура нужно выполнить изоляцию. Для этого нужно оголить 5-7 мм сердечника, прорезав защитную плетку острым ножом

Очень важно не повредить контакты – тонкие проводки;

Теперь нужно определить полярность контактов. Это нужно для правильного соединения с драйвером; Сделать это можно так — приложите контакты поочередно к включенному драйверу

Правильно положение то, при котором шнур горит; Теперь нужно счистить люминофор с сердечника и подпаять контакты к коннектору, который идет в комплекте с драйвером;

Проверьте, загорается ли шнур. Если да, то нужно нанести каплю герметика, чтобы исключить возможность соприкосновения контактов друг с другом. После высыхания герметика заизолируйте место с помощью изоленты или термоусадочной трубки; На свободный конец шнура нанесите каплю клея или герметика.

Как сделать подсветку своими руками

Обычно светодиодная лента крепится на стену за плинтус, но в продаже так же можно найти специальные модели профиля, у которых предусмотрен бортик для фиксации подсветки.

Подготовка

Измерьте периметр комнаты, чтобы узнать необходимую длину светодиодов. Исходя из длины, рабочего напряжения и удельной мощности, все эти данные можно узнать на упаковке, подбирается блок питания — преобразователь тока с 220 на 12 или 24 В. Если возникли сложности, обратитесь к продавцу. Так же потребуется диммер, чтобы контролировать яркость, для многоцветной подсветки дополнительно необходим контролер.

Поверхность, на которую будут клеиться диоды, должна быть чистой, без острых выступов, которые могут повредить печатную плату. При необходимости подшлифуйте стену или плинтус тонким абразивом, а затем протрите спиртом.

Резать ленту можно только по специальным линиям

Как спаять

Снимите защиту, приклейте ленту по месту монтажа. Чтобы увеличить длину, необходимо спаять 2 куска диодов. Для пайки обозначены специальные площадки. При самостоятельном монтаже лучше использовать коннекторы. Если решили паять, то температура паяльника не должна быть больше 250оС, время пайки 5-10 секунд. При более длительном нагревании лента портится.

Подключение

Для простой ленты нужен только блок питания. Чтобы сделать соединение воспользуйтесь винтовыми клемниками. Внимательно: «+» на ленте – «+» на блоке, минус к минусу.

Для цветной ленты требуется подключить контролер. Подключаем «+» на блоке питания к «+» на контролере, минусы соответственно. Далее к контролеру подключается цветная лента, провода имеют маркировку R,G,B и V+ на контролере такие же обозначения, соответственно: R к R, G к G, B к B и V+ к V+ .

Проверяйте полярность подключения. Любая ошибка выведет все оборудование из строя. Последовательно можно подключать не более 15 м ленты. Лучше каждые 5 м подсоединять от контроллера к ленте параллельно с помощью проводов, с поперечным сечением 1,5 мм2 .

Длина ленты не должна превышать 5 м

Контролер, диммер и блок питания можно спрятать за плинтусами. К блоку питания подключается обычный провод с вилкой, но лучше вилку и розетку заменить выключателем, он должен быть обязательно отдельно от основного света.

Схема, как правильно подключить оборудование

Как выбрать ленту для светодиодной подсветки

Планируя покупку ленты для устройства светодиодной подсветки своими руками, следует учитывать несколько факторов. Именно они будут определяющими при выборе модели ленты:

Какой тип освещения вы планируете реализовать, используя ленту: заполняющий или основной. Для заполняющего света подойдет лента SMD-3528 с плотностью расположения светодиодов 30-60 на 1 п.м. Для основного освещения необходимо выбирать ленту с количеством светодиодов не меньше 120 на 1 п.м. При этом следует учитывать, что ленты 120-240 светодиодов на 1 п.м. надо монтировать на алюминиевый профиль. Для лучшего охлаждения, во избежание быстрой деградации светодиодов от перегрева.

Если останавливают выбор на ленте SMD-5050, следует учитывать, что световой поток белого света от нее очень слабый. Она подходит только для фонового освещения или реализации декоративных задач. Чтобы реализовать возможность использовать ленту в качестве источника белого света, необходимо выбирать ленту с дополнительными светодиодами белого свечения. Не оснащенная дополнительными светодиодами лента SMD 5050 имеет следующие показатели светоотдачи, соответствующие светоотдаче ламп накаливания:

ТАБЛИЦА 1

Зависимость мощности от количества светодиодов на 1 п.м.

Количество светодиодов на 1 п.м.	Соответствует светоотдаче лампы накаливания (Вт)
30	7,2
60	14,4
120	28,8
240	57,6

Если использование ленты планируется в помещениях с повышенной влажностью или на улице – класс защиты ленты должен быть IP65 это указывается в сертификате, прикладываемом к ленте при продаже. Если ленту планируется использовать для освещения бассейна, фонтана, водоема в саду или для подсветки в аквариуме класс защиты должен быть IP67.

Подсветка пола: делаем своими руками светодиодную подсветку
