Порядовка камина

Сбалансированное основание

Основой для сбалансированной кладки является правильный фундамент. Барбекю из кирпича – тяжеловесная конструкция, если рассмотреть нагрузку на единицу площади. В связи с этим ей требуется монолитное основание

Песчаная подушка, щебень, арматурный каркас, качественный раствор цемента – все это сделает фундамент прочным и долговечным, однако не менее важно учесть и его баланс:

• Поверхность готовой бетонной площадки должна быть ровной и горизонтальной во всех направлениях — выведена по уровню. От этого будет зависеть уже первый ряд кирпича: если основание представляет собой качественный опорный участок, погрешности начальной кладки будут сведены к нулю. Это позволит в дальнейшем установить контрольное приспособление на первые ряды.
• Так же важна симметрия внутренней структуры фундамента. Для заливки необходимо выбирать ровный участок земли. Желательно, чтобы почва была однородной: без включений песка и глины. Дно котлована рекомендуется хотя бы приблизительно вывести по уровню, и только потом ровными слоями засыпать песок и щебень. Перед заливкой раствора можно еще раз проверить дно на горизонтальность.

Изготовление фундамента

Первый этап работ по установке русской печи с камином – изготовление фундамента. Если основание делается с нарушениями, то конструкция со временем просядет, возникнет перекос. Также из-за некачественного фундамента на стенках печи появятся трещины, пользоваться печкой без риска устроить пожар станет невозможным.

Ширина и длина основания должны быть на 12-15 см больше чем размеры печи. Глубина фундамента должна быть более 50 см (лучше 80 см).

Делается фундамент для русской печи в несколько слоев. После того, как прокапывается котлован и делается деревянная опалубка, производится укладка:

• Песчаной подушки (15 см).
• Слоя гравия (15 см).
• Каркаса из арматуры.
• Бетонной заливки.

Сверху фундамент рекомендуется заложить 2-3 листами рубероида или стальными листами и только потом приступать к кладке русской печки.

Схема прямоугольного камина и чертеж

Его размер 5×2,5 порядовка кирпичной кладки состоит из 33 рядов

Данное сооружение используют без дверцы на топке. Проектировщик, создавая этот чертеж, использовал дымоотводящий сквозной канал, который обеспечивает хорошую тягу. В связи с этим, его теплоемкость уменьшается, чтобы увеличить КПД данного строения. Для этого следует воспользоваться стандартными способами, такими как кладка пустых каналов вдоль топливника и дымохода.

Внутреннюю часть топливника следует выкладывать из огнеупорного кирпича, который выдерживает 1100 градусов.

Основная массивная часть камина выкладывается полнотелым керамическим кирпичом высокого качества, он должен соответствовать марке 125 и выше, его температурный нагрев равен 750 градусов.

Вам следует помнить, что огнеупорный и керамический кирпич запрещается перевязывать, но их можно связать благодаря проволоке сечением 3 мм, уложенной в шов между кирпичами.

Порядовая схема прямоугольного камина 5×2,5 из кирпича

Выкладывая это строение, следует выдерживать одинаковую толщину между кирпичами, равную 5-7 мм. Если материал содержит изъяны, допустим косые углы, тогда их следует стёсывать друг от друга, таким образом, вы добьётесь нужной толщины шва.

Ряды следует проверять уровнем или отвесом, чтобы достичь правильной геометрической формы конструкции.

Данным чертежом пользуются мастера-печники, даже имея огромный опыт, они сверяются с ним.

Материалы и инструменты

Для строительства кирпичного камина можно использовать полнотелый кирпич, однако внутреннюю отделку необходимо выполнять только при помощи специального огнеупорного кирпича. Такой материал отличается высоким показателем устойчивости к длительному воздействию высоких температур и их перепадам, а также воздействию химических компонентов, которые возникают в результате горения. Кроме того, огнеупорный кирпич разогревается медленно и долго сохраняет тепло.

Для приготовления раствора рекомендуется использовать специальную огнеупорную смесь, которую можно купить в строительном магазине или приготовить самостоятельно. Наиболее простой вариант смеси состоит из глины с песка. Соотношение между компонентами рассчитывается опытным путем. Готовая смесь должна иметь консистенцию густой сметаны. Использовать цемент для кладки камина не рекомендуется. Его можно добавлять в небольшом соотношении в смесь глины и песка только при строительстве основания.

Для приготовления раствора для основания или боковых стенок камина можно использовать любой вид песка. Для участков, на которые будет постоянно воздействовать высокие температуры, следует использовать овражный или карьерный песок. Речной или морской песок слишком гладкий, поэтому будет иметь недостаточное сцепление с глиной. Перед приготовлением раствора песок необходимо просеять и промыть.

Глину для раствора следует предварительно замочить на неделю, ежедневно перемешивая и при необходимости добавляя воду. Если нет времени на длительное приготовление раствора по всем правилам, лучше приобрести готовые огнеупорные смеси.

Для строительства камина с закрытой топкой дополнительно потребуются металлические двери. Чтобы через них был виден огонь, лучше выбрать двери с огнеупорным стеклом. Для камина с открытой топкой, двери не потребуются. Потребуется продувная и прочистная дверь, а также заслонка для регулировки тяги. Для устройства дымохода лучше всего использовать круглую трубу. Можно выбрать практически любой металл, но оптимальным решением станет нержавеющая сталь.

Для внешней отделки можно использовать декоративную штукатурку, огнеупорную керамическую плитку, декоративный камень. В некоторых случаях можно оставить кирпич без декоративной отделки, если камин вписывается в декор помещения. К примеру, для интерьера в стиле лофт.

Постройка кирпичного камина выполняется при помощи таких инструментов:

• мастерок;
• строительный уровень;
• лопата;
• рулетка;
• емкость для замеса раствора;
• шлифовальная машинка;
• отвес.

После подготовки необходимых инструментов и материалов, а также необходимых планов и чертежей можно переходит к непосредственному строительству камина.

Современная русская печь своими руками: рекомендации

Для того чтобы печь вышла надежной, привлекательной и долго служила хозяевам, важно не только соблюдать инструкцию по укладке рядов, по и знать некоторые хитрости, которыми пользуются в работе опытные печники

Так, чтобы кладка вышла прочной и надежной, а печь эффективной и безопасной необходимо:

1. Подбирать качественный кирпич без сколов и трещин, который, перед кладкой, нужно вымачивать.
2. В местах установки литых элементов, следует оставлять технологический зазор между кирпичом и пластинами для расширения металла.
3. Каждые 5-8 рядов делать противопожарную разделку в половину кирпича. Если места для кирпича не хватает, то для разделки следует выбирать материалы с низкой теплопроводностью (вермикулит, суперсил, силикат кальция).
4. Швы в кладке следует делать не толще 7 мм.
5. Для организации топки лучше применять огнеупорный шамотный (желтый) кирпич, который выдерживает температуры до 1600°C.

Перед тем, как начинать класть печь самому, профессионалы советуют изучить соответствующую литературу, если есть возможность, то понаблюдать за работой печника. К подготовке к работе следует подойти ответственно и основательно, ведь неправильно сложенная печь может стать причиной пожароопасных ситуаций, поставить под угрозу жизнь и здоровье всех жильцов дома.

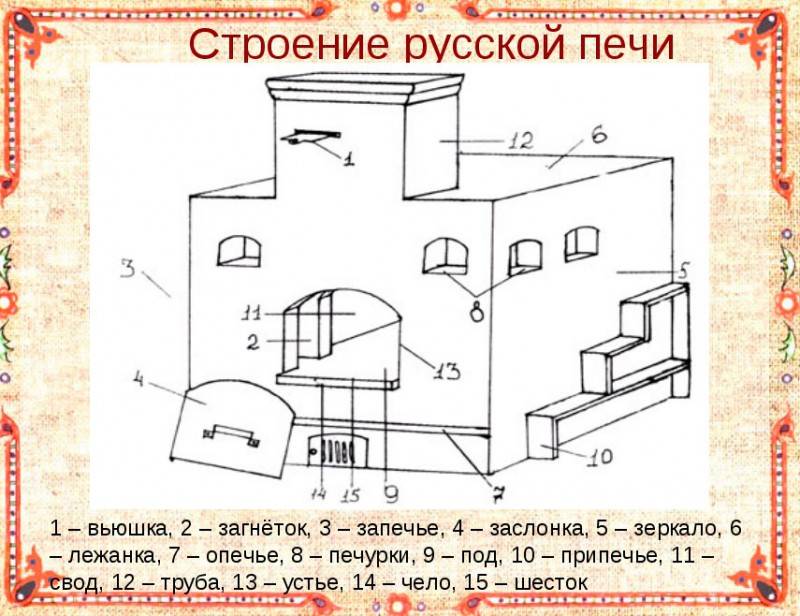

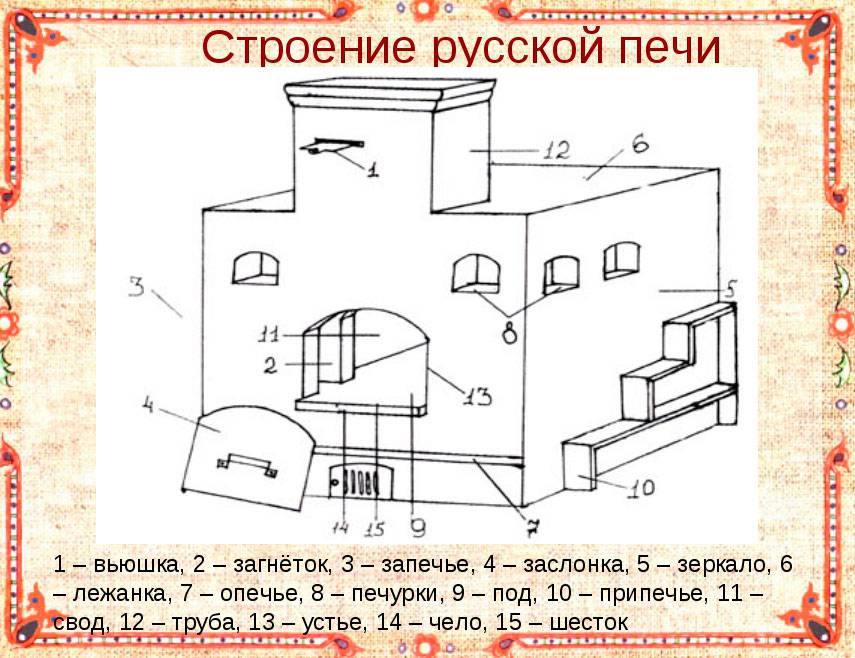

Устройство русской печи

• Основные элементы, без которых устройство русской печи немыслимо:
• фундамент (опечье);
• варочная камера, она же топка, еще называемая горнилом или топливником. Расположена под лежанкой. Воздух для горения дров поступает через зев, а после нагревания направляется к перетрубью, после чего — в дымоход для удаления на улицу;
• щеки — передняя стенка топки;
• устье — промежуток между щеками топки для сообщения топки с дымовой трубой и отапливаемым помещением;

Также немаловажная роль устья — закладка посуды и дров в топку (горнило).

• свод — самый верхний слой топки. Во время эксплуатации подвергается интенсивному нагреву, поэтому склонен к образованию щербин от раскаливания. Сюда необходимо привлечь наиболее жаропрочные и теплоемкие материалы;
• под — дно варочной камеры (горнила). Имеет небольшой уклон к входу в топку, чтобы пользователю было легче задвигать и выдвигать тяжелую посуду с едой. Устанавливается непосредственно на подспыпку свода. Обеспечивает прочность кирпичей, стесанного на конус по цилиндрической поверхности;

Рекомендуется хорошенько зашлифовать верхнюю поверхность пода, чтобы максимально упростить передвижение тяжелых чугунков и других емкостей с пищей.

• подпечек (подпечье) внутри опечья под подом. Элемент предназначен для хранения и подсушивания дров;
• варочная плита. Самостоятельная поверхность, основа которой — чаще всего чугунная, а иногда и стальная деталь. Расположена на подпечке;
• шесток — площадка перед входом в горнило. Именно здесь размещается плита, если она в модели предусмотрена;
• «корыто» или полуциркуляционный свод — покрывает подпечек. На корыте рассыпается материал, способны удерживать тепло (кирпичная крошка, песок, камешки);
• палати (в некоторых регионах говорят «полати») или перекрыша. Данный элемент также называется лежанкой — местом, где укладываются спать люди. В классических моделях расположена строго за дымоходом, в некоторых более современных — перемещена в любую боковую сторону. Именно на этом уровне порядовка завершается самым верхним слоем кирпича;
• хайло — дымоотводящее отверстие над шестком перед устьем. Представляет собой раструб, расширяющийся книзу. Во время работы печи туда уходит дым от сгорающих дров.

Более сложные проекты могут включать в себе еще ряд элементов — для улучшения теплоотдачи, для задержки тепла, для размещения остывающей готовой еды и холодной чистой посуды. Чем выше требования пользователя, тем сложнее схема печи, ее устройство и кладка кирпичей.

Мангал из огнеупорного кирпича с металлической окантовкой — рамой

Для этого варианта понадобятся начальные навыки сварочных работ. Конструкция выполнена из огнеупорного шамотного кирпича и помещена в металлическую раму. Устанавливается на подставку, сваренную из профильной трубы.

Порядок изготовления:

1. Выкладываем дно. На него уйдет 7,5 кирпича.
2. Выкладываем стенки. Кирпич ставится на бок. Понадобится 7 кирпичей.
3. Изготавливаем две рамки из уголка 45х45 мм — для дна и для верха шашлычницы: нарезаем уголок; свариваем под углом 45 градусов; на раму для дна поперек навариваем арматуру, чтобы кирпич не выпал; зачищаем и красим.
4. На раму с перемычками укладываем кирпичное дно и стенки, промазывая термостойкой мастикой или глиной. Даем конструкции день просохнуть.
5. Устанавливаем верхнюю рамку. Соединяем сваркой с нижней рамой 4 перемычками из арматуры.
6. Свариваем подставку из уголка и труб диаметром 50 мм.

Современные теплые лежанки

Печь отопительно варочная с лежанкой в те времена считалась поистине королевской. Не удивительно, ведь она позволяла одновременно решать многие вопросы в домашнем хозяйстве. Сегодня можно встретить даже печь камин с лежанкой.

Сейчас, когда высокие технологии повсеместно внедряются в нашу жизнь, многие уже не мыслят ее без компьютеров, телефонов, холодильников и телевизоров, однако русская печь не потеряла своей актуальности.

Все дело в том, что кирпичная кладка хорошо аккумулирует тепло, а потом длительное время равномерно его отдает. Можно с уверенностью сказать, что русская печь превосходит по этому показателю любую современную конструкцию.

Поэтапное строительство кирпичного камина

После того как чертеж составлен и подготовлены материалы, можно начинать строительство камина.

Закладка фундамента

Фундамент под камин лучше закладывать в процессе возведения основания главного строения.

Стандартная схема закладки основания, как правило, выглядит следующим образом:

1. Вырывается котлован, глубина которого должна составлять не менее 0,5 м. Его дно засыпается щебнем и утрамбовывается, чтобы получилась ровная поверхность.
2. Из досок сооружается опалубка, и устанавливается в яму.
3. Опалубка накрывается слоем гидроизоляционного материала и засыпается щебнем.
4. Весь периметр котлована заливается цементным раствором таким образом, чтобы до уровня пола оставалось не менее 6 см. После чего поверхность выравнивается и накрывается пленкой до того момента, пока полностью не затвердеет бетонная смесь.

Процесс затвердевания цементного раствора обычно занимает несколько недель. В течение этого периода необходимо его немного смачивать водой, чтобы не допустить появления на нем трещин.

Кладка кирпичной конструкции

Для дальнейшего возведения камина потребуется предварительно приобрести в готовом виде или сделать своими руками специальный глиняный раствор.

Чтобы самостоятельно его изготовить, необходимо будет замочить глину на 2–3 дня, после чего пропустить ее через металлическое сито. В полученную кашицу добавить воду и песок, где соотношение частей должно быть равным 8:1:8. Готовый раствор при правильном соблюдении пропорций по консистенции напоминает сметану и не прилипает к рукам.

Перед тем как начинать кладку, следует на высохший фундамент уложить пару слоев рубероида для гидроизоляции. Нулевой ряд, как правило, выкладывается сплошной линией на цементный раствор, а все дальнейшие – согласно разработанной схеме-порядовке, соединяясь между собой глиняной смесью.

Чтобы кладка получилась более устойчивой и надежной, необходимо каждый кирпич перед использованием помещать в воду приблизительно на одну минуту. Данная процедура позволит выпустить из него скопившийся воздух и предотвратить поглощение им влаги из глиняной смеси в процессе установки.

Возведение дымохода

Кладка дымохода – один из важных шагов при создании камина своими руками. От ее качества будет зависеть тяга и возможное попадание продуктов горения в виде газа в помещение.

Возводить часть дымохода внутри здания можно с помощью глиняной смеси, а дальнейшую кладку лучше делать, воспользовавшись цементом. Все внутренние стенки следует протереть ветошью, заранее смоченной в глиняном растворе. Это позволит избавиться от появившихся трещин и выровнять поверхность.

Для защиты конструкции от слишком высоких температур в зоне перекрытия необходимо выложить распушку, которая обкладывается войлоком, смазанным глиняным раствором.

Облицовка камина

Отделку камина выполнять вовсе не обязательно, если кладка сделана аккуратно, достаточно обработать швы с помощью затирки.

Однако нередко внешний вид камина изменяют, чтобы получить из него не только отопительное устройство, но и изысканный элемент интерьера. Чаще всего для облицовки используются такие материалы как:

• декоративная штукатурка;
• керамическая плитка;
• камень.

Отделку можно дополнить красивыми коваными изделиями или, например, стеклянными фигурками.

Строительство камина из кирпича своими руками – процедура не из простых, но, если подойти к этому процессу серьезно и тщательно следовать рекомендациям специалистов, можно возвести надежную конструкцию, которая будет не только обеспечивать дом теплом, но и создаст уютную атмосферу.

Вступительное слово

В своей книге «Печи и камины» В.М.Колеватов предоставляет несколько вариантов каминов. Он приводит общий вид каждого камина, его разрезы и порядовку. Все это сопровождается текстовым описанием с советами и рекомендациями.

Также даны таблицы с расходом материала для каждого камина без учета дымовой трубы.

Не спешите с выбором порядовки камина

Сначала следует обратить внимание на площадь помещения, на которую рассчитан камин. Для правильной и эффективной работы камина необходимо учесть соответствие объёма помещения с площадью проема топливника камина!

В первую очередь на этой странице я разместил тот вариант камина: общий вид, разрезы и порядовку, который мною построен

Схема-порядовка простого камина

Согласно проекту:

• задняя стенка конструкции выйдет в соседнее помещение;
• проем перекроет клинчатая перемычка;
• объем топочной камеры составит 0,3 «квадрата», а размеры 62х49 сантиметров;
• глубина топливника будет равна 32 сантиметра;
• боковые стены топки нужно развернуть на 30 градусов, а заднюю стенку, начиная с четвертого ряда, наклонить вперед на 23 градуса и таким образом получить перевал;
• камин будет обустроен глухим с приямком для золы размером 26 × 26 × 13 сантиметров;
• в боковых стенках предусмотрены вертикальные колодцы для обеспечения циркуляции воздушных масс;
• в пятом ряду необходимо сделать отверстия для забора воздуха;
• в комнату тепло будет поступать через душники, предусмотренные в боковых стенках в 16-17 рядах;
• под приподнимут над уровнем пола на 40,5 сантиметра;
• над приямком для топлива смонтируют стальную решетку;
• в задней стенке на уровне перевала предусмотрена прочистная дверка;
• камеру дымосборника выложат в шесть рядов кладки, она будет постепенно сужаться и выйдет в дымовую трубу сечением 26 × 13 сантиметров;
• для кладки используют глинопесчаный раствор;
• порядовка камина содержит монтаж на 28 ряду задвижки с отверстием, размеры которого должны совпадать с сечением канала дымоотведения;
• в месте выхода дымовой трубы в чердачное помещение или на другой этаж будет обустроена противопожарная разделка;
• заднюю стенку топливника выложат горизонтальными рядами и закроют металлическим экраном. Для крепления необходимы специальные штыри, их замуруют в кладку;

Для кладки камина с 1 по 21 ряд потребуются следующие стройматериалы и изделия:

• кирпичи – 396 штук;
• глина – 0,2 м³;
• песок – 0,2 м³;
• печная задвижка;
• прочистная дверца;
• рубероид – 2 м²;
• нержавеющая сталь – лист площадью 0,3 м².

Значение схематичной структуры

Второе значение слова «порядовка» появилось благодаря народному просторечию. Контроль по рядам осуществляется уже не по высоте и горизонтальности, а по количеству и расположению. Порядовка барбекю – это схема, по которой производится пошаговая кладка кирпичного мангала своими руками.

Чертежи помогают и начинающему печнику, и опытному профессионалу в равной степени. Если новичку схема поможет разобраться в конструкции печи и станет полезной инструкцией для проведения работ, то мастеру порядовка пригодится в быстрой реализации схожих проектов. Единожды составленные чертежи будут служить, как школьнику таблица умножения – все контрольные на «5», или из раза в раз капитальная барбекю с казаном или русской печью.

Подготовительные работы перед сборкой печи

Перед тем как начать возводить печь необходимо подробно изучить план помещения, где будет стоять печь. Так как она весит достаточно много, фундамент должен быть хорошо укреплён.

Следующая информация поможет правильно и качественно построить печь, чтобы избежать проблем при её дальнейшей эксплуатации.

• Колпак и очаг должны совмещаться сухим швом — размер 2–3 сантиметра. Он необходим для правильного перемещения потоков воздуха. Насыщенные парами воды тяжёлые газы будут перемещаться в очаге, и создавать определённую вибрацию, повышая качество сгорания дров.
• Нельзя объединять топочную с колпаком, так как дрова должны сгорать в определённом объёме. Только так сможет создаваться максимально высокая температура.
• Над топочной камерой должен быть устроен катализатор из огнеупорных кирпичей в виде решётки. Здесь они раскаляются до максимума и дожигают то, что сгорело в очаге.

Если печь будет строиться в деревянном доме, то очень важно оградить стены от сильного перегревания. Для этого на стыках стен и самой печи рекомендуют установить прокладки из огнеупорного материала

Также на стыках печи зазоры, которые будут заполнены огнеупорным материалом, нужны для свободного хода расширения кладки во время её нагревания. Иначе раствор на швах будет давать трещины, и печь будет деформироваться.

Полезные советы мастерам перед началом работы

• Огнеупорная защита внутри печи должна располагаться таким образом, как — будто она зависла в воздухе. То есть она не должна соприкасаться со стенками печи.
• Внутреннюю кладку необходимо устанавливать на ребро. Внешняя кладка делается на усмотрение мастера.
• Проволока нужна для усиления кирпичной связки. Поэтому через каждые 2–3 ряда необходимо её прокладывать, чтобы печь была более прочной и устойчивой.
• После полного высыхания раствора стенки печи надо обработать специальным огнеупорным веществом.
• Пробная растопка должна осуществляться с минимальной возможной температуры, с поэтапным прибавлением жара.

Кирпич для кладки камина

Кирпичный камин во многом будет отличаться в зависимости от выбранного материала, имейте виду, что существует два главных типа материала, отличающихся по свойствам и характеристикам:

• Шамотный.
• Керамический.

Специальный огнеупорный кирпич для каминов

Принцип один и тот же, однако, с учетом возлагаемых нагрузок особенно при отоплении, устойчивости и надежность может серьезно варьироваться. Керамический кирпич традиционный, однако, допускается его использовать только с учетом хорошего обжига. В зависимости от классификации обжига, из такого кирпича, камин может быть выложен полностью, без вставок шамотного материала для топки.

К примеру, та сторона, на которой виднеется больше темного оттенка и обладает гладкой поверхностью, предназначена для укладки ближе к огню. Однако если в некоторых характеристиках вы не уверены, лучше уложить в проблемные места шамотный кирпич. Но, помните, что две эти разновидности кирпичей, по природе обладают разными температурными коэффициентами. Виду этого их категорически запрещается «перевязывать»

Особое внимание уделяйте «рубке» кирпичей, учитывайте, что если нужно половинка, то она считается за полноценный кирпич

Чтобы не ошибиться, лучше использовать схему кладки камина, да и вообще камины для дома, которые предназначены для постоянного использования, лучше доверять возводить профессионалам. Помимо того, какой материал использовать, камины из кирпича в доме могут иметь некоторые особенности, в том числе по части применения раствора.

Виды печей-каминов с дымоходом: чертеж и схема

Распространены несколько основных планов печей-каминов, которые располагаются в помещении, например, в частном доме.

Фото 1. Отопительная печь-камин из красного кирпича установлена в просторном помещении деревянного дома.

В качестве первого варианта рассматривается печка с большой лежанкой, которая представляет собой довольно крупную постройку, не подходящую для небольших домов.

Однако такая конструкция имеет ряд своих преимуществ:

Может выполнить функцию обогрева помещения. Если система дымовых каналов в такой печи сделана с учетом необходимости обогрева нескольких комнат, то от дымохода могут отапливаться также и помещения, которые расположены вдоль самого дымоотвода.

Фото 2. Чертеж простой отопительной кирпичной печи-камина с порядовкой и указанием размеров в миллиметрах.

• В случае строительства конструкции с камерами для приготовления пищи, печка может заменить кухонную плиту или, в случае возникновения проблем с газоснабжением, выступать основным средством для приготовления различных блюд.
• При необходимости, лежанка, возведенная в качестве пристройки к печи, может быть использована как дополнительное спальное место с обогревом.
• Создание двух топок в такой конструкции позволяет отапливать только ту часть, которая необходима в конкретный момент времени, а использование обеих топок увеличивает теплоотдачу постройки.

Схема подобного сооружения выглядит следующим образом:

два поддувала с дверками, расположенными под топками – одно под камином, другое – под печью;

Фото 3. Схема многофункциональной кирпичной печки-камина с варочной поверхностью и второй топкой. Слева показано расположение дымовых каналов.

• дымовые каналы для каждой топки, которые, при желании, могут быть объединены в один дымоход;
• топка печи и собственно каминная часть, которые, при необходимости, могут быть выведены на противоположные стороны конструкции и, таким образом, будут располагаться в разных частях дома;
• дымоход, который может идти через несколько помещений.

Важно! Большие габариты конструкции возникают из-за создания полноценной лежанки

Пристенная отопительная печка из кирпича

Этот вариант печки представляет собой довольно компактную конструкцию, предназначенную для отопления, а также для создания уюта. Она занимает гораздо меньше места в помещении, но для приготовления пищи ее использовать проблематично.

Ключевая особенность такого устройства – и камин, и собственно печка.

Они объединяются в конструкцию, которая может, при необходимости, топиться и играть роль обогревающего приспособления сразу на два помещения, к смежным стенам которых оно присоединено.

Чертеж такой конструкции выглядит следующим образом:

• поддувало под печной топкой с системой дымовых каналов для отведения лишних газообразных продуктов горения;
• топка с колосниковой решеткой и зольником;
• топка камина с порталом и системой дымовых каналов для отведения дыма в дымоотвод;
• дымопровод в виде единой трубы.

Справка! Варочная поверхность в такой конструкции отсутствует, что не позволяет готовить на ней. Печные каналы от каждой топки лучше объединить в один дымоход, что никак не ухудшит тягу, но позволит сэкономить на материале.

Вариацией подобной конструкции может служить печка-камин, у которой в основании лежит квадрат. Прибором зонируют помещения, если перед ним ставится такая дизайнерская задача.

Чем отличается многофункциональная печь для отопления

Этот вид отопительной конструкции представляет собой сложную конструкцию, которая отвечает сразу нескольким задачам:

• обогрев помещения (может использоваться как в качестве самостоятельного отопительного прибора, так и в комплексе с имеющимися газовыми агрегатами);
• приготовление еды, при условии монтажа соответствующих приспособлений в такую конструкцию;
• декоративная задача при использовании камина.

По своим габаритам конструкция отличается тем, что может быть как очень большой (например, в случае, когда к ней пристраивается лежанка), так и относительно компактной (если используется ограниченное количество приспособлений для приготовления еды).

Ее схема выглядит следующим образом:

• поддувала для печной и каминной топки;
• под камином можно расположить нишу для просушки дров;
• система дымовых каналов от каждого приспособления для приготовления пищи (если они топятся самостоятельно);
• дымоотвод (может быть один на все топящиеся части печи, иногда конструируют самостоятельный элемент для каждой части).

Внимание! При расположении такой конструкции в доме лучше всего разместить ее каминной частью в гостиную или спальню, а топкой печи и приспособлениями для приготовления пищи – в сторону кухни

Классическая

Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.

На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.

На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.

На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов – продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.

На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.

Возведение камина своими руками из кирпича

Вначале определяют место в комнате для расположения камина. Рекомендуется делать выбор с учетом окон и возможных перемещений потоков воздуха. Строить камин напротив отрывающихся проемов не рекомендуется.

Камин не используется в большинстве случаев, как единственный источник тепла в комнате, так как печь такого типа отдает комнате только пятую часть тепла, остальной горячий воздух «вылетает в трубу». Но камины делают для эстетического наслаждения, они придают отделке комнаты оригинальное дополнение. Если при этом камин работает без задымления и не доставляет владельцам неприятностей, тогда все домочадцы будут стремиться коротать холодные зимние вечера у этого потрескивающего источника духовной и тепловой энергии.

Для выбора места камина первоначально определяются с расположением будущего дымохода. Он не должен при проходе через конструкцию кровли требовать переноса несущих балок или стропил. Расстояние от воздуховода до ближайшей деревянной составляющей кровли должно быть не ближе, чем 0,7 м.

Также обращают внимание на расположение половых балок и лаг нижнего перекрытия. Их тоже стараются, по возможности, не реконструировать

Стена за камином нагревается от постоянно поднимающегося горячего воздуха, тем более рекомендуется сделать надежную тепловую изоляцию с применением слоев асбеста и фольгированного отражателя или листа стали

Изоляции деревянных стен уделяют особое внимание

Проверку работоспособности вновь сложенного камина проверяют через пару недель после окончания работ. За это время все составляющие и материалы просохнут и приобретут крепость.

Трудности при постройке

Еще на уровне разработки проекта продумайте все необходимые задвижки: для тяги, для выхода продуктов сгорания, для экономии тепла.

Они должны быть вмонтированы при строительстве и хорошо функционировать при эксплуатации. В противном случае возможны негативные явления:

• выход продуктов сгорания в помещение;
• быстрый вывод тепла и остывание печи;
• неэкономное использование топлива и пр.

Если ваш дом деревянный, и топка располагается близко от стен, необходимо произвести защиту помещения от возгорания. Для этого прокладывают зазоры между стенами и печью несгораемыми материалами. Лучше сделать дополнительный свободный зазор в 2— 3 см.

Если при эксплуатации замечен лишний налет сажи на стенках и уменьшение теплопроводности, проблема — в отделке горнила и печи. При строительстве и отделочных работах не рекомендуется смазывать стены глиной изнутри.
