Классическая
Такую порядовку вы можете применять для камина, который будет расположен в среднем или большом помещении. Кроме того, классическая порядовка используется для простого кирпичного очага. Классический вариант порядовки камина выгоден тем, что вы сможете его перепланировать самостоятельно, и это не займет у вас много времени.
На первом этапе, если вы хотите получить необычный и незамысловатый внешний вид камина, цокольный ряд необходимо выкладывать на ребро. При формировании это ряда лучше всего использовать заранее приготовленный чертеж. Кроме того, схема – чертеж во многом упростит вам задачу и поможет разместить все этапы поочередно.
На втором и третьем этапах кладку выполняют плашмя, т.е. пластом. С первого по третий ряды стоит заполнить стройматериалом. Четвертый ряд представляет собой нижнюю горизонтальную поверхность в камине. Она складывается согласно вашему чертежу.
На четвертом этапе необходимо сделать поддувало. Дровяной камин или печь всегда должны иметь место для сборов отходов – продуктов горения. Кроме того, здесь же необходимо изготовить решетку, чаще всего, делают металлические варианты. Данная решетка будет необходима для следующего пятого ряда, вы положите её на кирпичи. На следующем этапе следует прижать металлическую решетку следующим слоем.
На шестом и седьмом этапах необходимо начинать закладывать портал. Кладку нужно начинать снизу. Портал следует возводить вплоть до тринадцатого ряда. Стоит отметить, что на одиннадцатом ряду необходимо сделать специальный зеркальный наклон. На восьмом этапе следует закончить формирование наклона, это будет шестнадцатый ряд. Кладку необходимо продолжить до семнадцатого ряда и далее начать формирование фасада.
Выбираем подходящий вариант
Как видите, круг поиска наиболее подходящего варианта значительно сузился. Теперь придется ответить на вопросы о площади отапливаемого помещения. Если взять определенный проект и воспользоваться теми материалами, которые рекомендованы, то мощность и энергетические качества такого устройства вполне определены. Нам остается только лишь правильно воспользоваться предоставленными данными.
Готовый вариант печи
Здесь необходимо отметить такой нюанс, как погрешность показателей. Дело в том, что точно подбирать характеристики камина или печи не рекомендуется. В зависимости от типа установки, внешних факторов, частоты использования и многих других факторов данное устройство может показывать несколько различные результаты.
Предоставленные готовые схемы строительства каминов в некоторых вопросах предоставляют читателю определенную свободу действий, связанную с особенностями помещения, отделки, использования. Но форму каркаса конструктивно менять нельзя. Изменения могут негативно сказаться на функционировании камина или привести к его полной непригодности.
Поэтому следующим этапом станет определения способа установки, от которого зависят рассматриваемые проекты печей. Угловые или пристенные устройства могут иметь один и тот же принцип действия, даже топки у них бывают одинаковыми. Но нельзя транспонировать один вид в другой без предварительного согласования с мастером, лучше всего воспользоваться готовым проектом.
Полезно знать: Как правильно утеплить камин, зачем нужна теплоизоляция
Особенности конструкций И. В. Кузнецова
В основе работы лежит эффект естественного передвижения газов. Название колпаковых им присвоено по причине имеющихся внутри больших пустот в виде перевернутых колпаков. Полости располагаются вертикально, горизонтально, или стоят один над другим.
Нагретый дым поднимается, задерживается в куполе, опускается после постепенного остывания. Вся тепловая энергия переходит в кирпичную кладку, т. к. время контакта увеличивается за счет задержки горячего воздуха. Стенки колпака прогреваются равномерно, при этом один источник тепла или несколько располагаются под ним. Ограниченная полость создает эффект «вьюшки».
Конструктор в процессе опытных исследований улучшал топку печки, модернизировал процесс теплоснабжения, менял тип оборудования. В итоге устройство было доведено до совершенства, печь имеет высокую надежность, качество, отличается безупречным видом.
Факторы выбора конструкции
Среди множества представленных проектов не каждый годится для использования в определенных условиях. К тому же не каждый способен выполнить все требования жильцов дома. Поэтому следует ознакомиться с основными техническими критериями, которых придется придерживаться, чтобы обеспечить функциональную и безопасную эксплуатацию устройства.
- Первым фактором будет служить размер печи, так как несоответствие по габаритам не только приведет к нарушению основных функций, но и к нецелесообразному использованию свободного пространства. Определяясь с размерами, следует помнить, что теплоотдача осуществляется не только за счет задней и фасадной стенки, но и за счет боковых стенок.
- Любая печь-камин с плитой и духовкой выполняет несколько функций. Главной задачей, которую ставит перед собой проектирование, является обеспечение беспрепятственной работы во всех предусмотренных режимах, а это значит, что установка печи должна быть выполнена так, чтобы боковые стенки были обращены в сторону помещения, требующего обогрева, а все устройства для приготовления пищи находились на кухне.
- В соответствии с планировкой дома выбирается форма печи. Для самостоятельного строительства наиболее подходящими по конструкции будут служить квадратные печи, прямоугольные или выполненные в виде буквы «Т». В некоторых моделях наблюдаются выступы для отдельного размещения духовки или лежанки.
- Любая модель характеризуется таким параметром, как мощность. Он показывает возможность отопления помещения определенной площади. При выборе проекта следует произвести элементарные расчеты требуемой мощности.
Большой каминно-печной комплекс
Некоторые косвенные факторы имеют отношение не к устройству, а к постройке, но их тоже придется учитывать. Это материал, из которого выполнена постройка, степень утепления дома, роза ветров и т.д.
Полезно знать: Электрические печи для дома и дачи, классификация по типам
Проекты печей для малоэтажного строительства
Каминопечи применяют для повышения температуры в комнате и в качестве декоративного элемента
Чаще других используют отопительные печи для обогрева дома. Их совмещают с плитой для готовки горячей пищи и духовкой для выпекания хлеба.
Есть банные разновидности, нагревающие парилку, предбанник и моечную комнату.

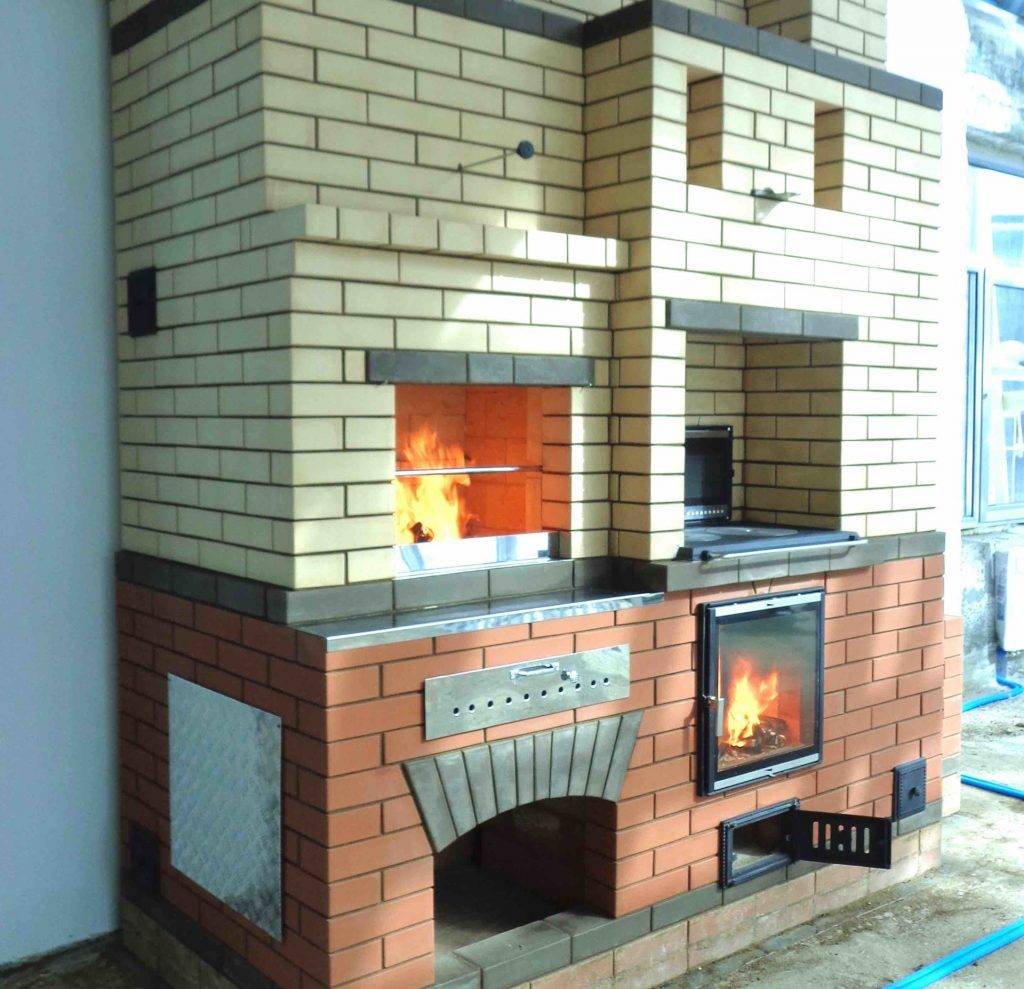

Уличные варианты выполнены в виде комплекса вместе с барбекю, грилем, казаном для готовки блюд на открытом пространстве.
Комнатные представлены каминопечами и отдельными открытыми очагами. Их применяют для повышения температуры в комнате и в качестве декоративного элемента.

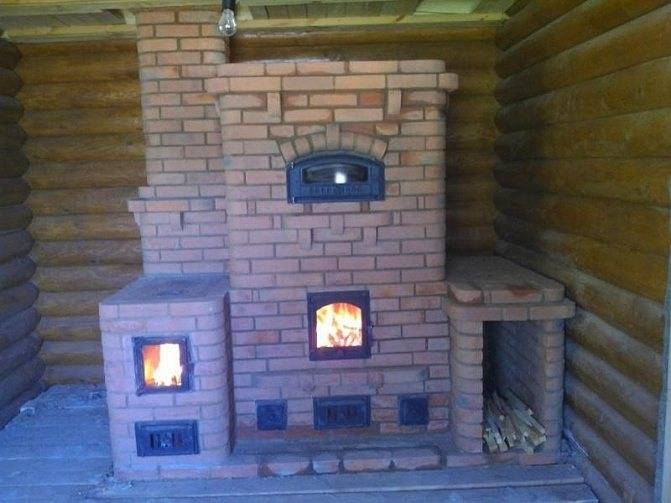

Устройство отопительной печи с хлебной камерой
По своей конструкции хлебная камера напоминает камеру для закладки камней в банной печи, только меньшего размера. В каменке раскаляются камни, а здесь пекутся пирожки.Снаружи хлебную камеру закрываем специальной дверкой из чугуна. Из топливника отопительной печи огонь и горячий газ проходят через хлебную камеру, разогревая ее поверхность изнутри до температуры 300 — 400 градусов, и отправляются дальше обогревать все стенки печи. Когда дрова в топке сгорают, хлебная камера готова к использованию. Она может долго удерживать высокую температуру внутри, что хорошо для приготовления всяких вкусностей.
Классификация устройств
Кладка, печь камин в результате которой приобретает определённый функционал и очертания, производится только по специальной схеме или порядовке на которой отображаются особенности каждого ряда.
Печь из кирпича для дома может относиться к определённой категории. Исходя из этого, вы можете простроить своими руками:
- Печь камин Кузнецова;
- Голландскую печь;
- Печь шведку;
- Финку;
- Колпаковую конструкцию;
- Агрегат по порядовке Масютина.
Кузнецов, печь по которому сегодня имеет несколько модификаций, может иметь различные габариты и функционал. Она может состоять как из одной, так и из двух топок. Особенно сегодня популярна кладка печей из кирпича имеющих камеру для выпекания хлеба, духовой шкаф и варочную поверхность. Следует отметить, что массивность таких конструкций полностью себя оправдывает, так как они способы заменить собой сразу несколько устройств на кухне и в доме.
печь с лежанкой также является одной из популярных и часто возводимых конструкций сегодня. На лежанке можно не просто отдыхать но и сушить мясо, рыбу, овощи, ягоды и фрукты. Также наличие лежака даёт больше тепла в доме. При необходимости отсек с лежанкой можно перекрыть специальной заслонкой и тем самым в момент растопки печки, этот участок просто не будет нагреваться.
Что это такое
Порядовка является одним из важнейших этапов работы при строительстве камина. Она нужна для того, чтобы правильно осуществить будущую кладку самого камина. Именно от правильности ее составления и планирования зависит конечный результат. Чтобы уберечь себя от лишних ошибок и растрат, необходимо составить схему кладки камина.
Создать такую схему с порядовкой камина при желании можно и самостоятельно, а можно воспользоваться уже готовыми образцами или же услугами квалифицированных мастеров. Таким образом, вы сможете самостоятельно выполнить различные порядовки, а также, например, порядовку плиты с отопительным щитком.
Разновидности печей Кузнецова
По выполняемым функциям кирпичные печи Кузнецова можно разделить на несколько основных групп:
Отопительные.
Их основная задача – обогрев помещений.
Варочные.
Они используются для приготовления пищи. К этой же группе можно отнести хлебные печи и плиты, приспособленные под казан.
-
- Камины.
- Грили и барбекю.
- Комбинированные конструкции, комплексы.
- Пожалуй, наиболее востребованными являются отопительно-варочные печи Кузнецова. Они и дом согреют, и голодными не оставят.

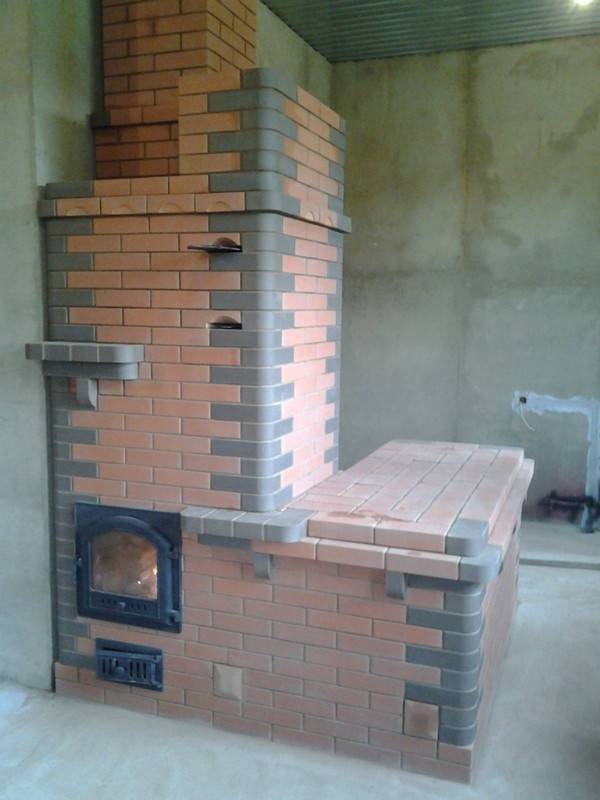

Отопительно-варочный вариант наиболее востребован как дачниками, так и жителями сельской местности. Здесь имеет место простая практичность: если огонь уже есть, почему бы не воспользоваться им дополнительно для приготовления пищи.
У Кузнецова также есть такие проекты.
Прежде чем приступать к постройке, убедитесь, что это именно тот вариант, который вы хотите видеть у себя дома.

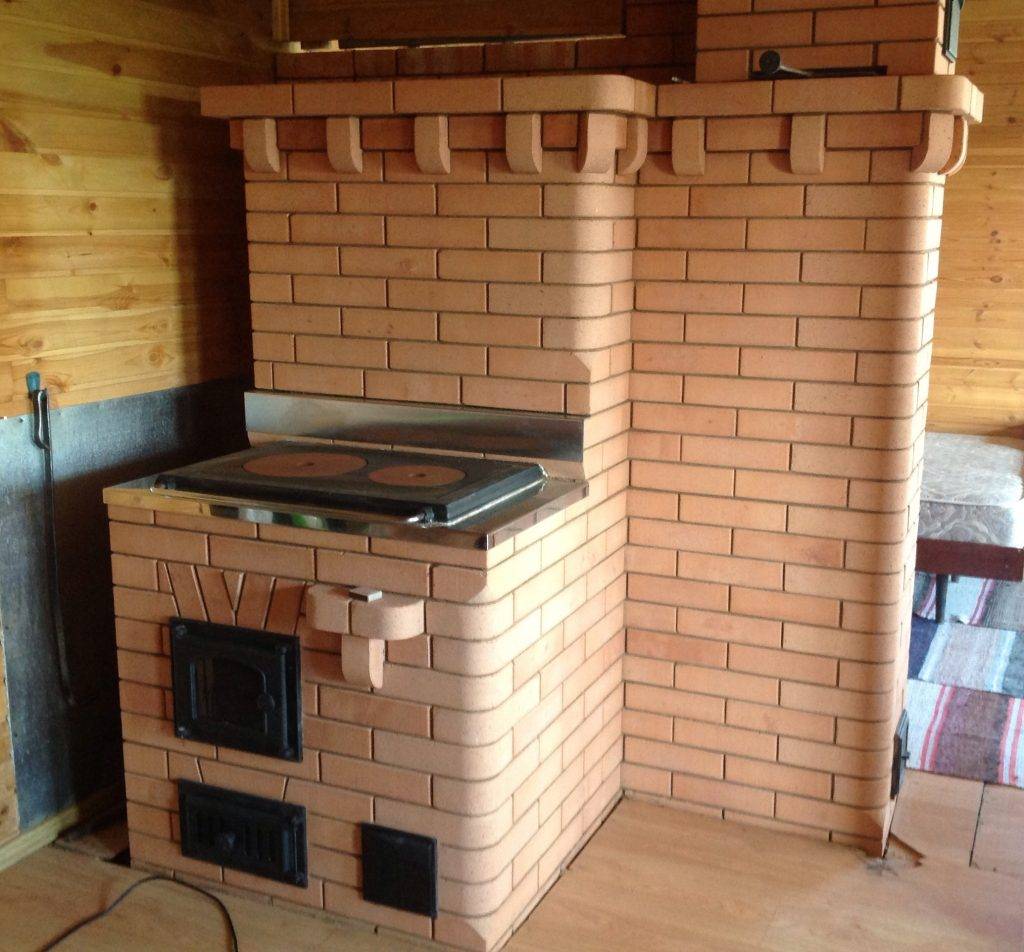

Подобные печи подразумевают наличие удобного выступа с чугунной поверхностью, с возможностью частичного открытия отверстий для повышения температуры. Также возможно сделать дверцу для казана, по типу старинных русских печей.
Выкладка отопительно-варочных печей требует своего подхода и индивидуальных чертежей.
Колпаковые печи можно возводить практически в любых помещениях. Это может быть квартира, жилой дом, хозяйственная постройка или же баня. Например, для бани колпаковая печь станет идеальной заменой обычной стандартной печки.
Построив данную печь для бани, можно решить сразу несколько проблем. Эта конструкция способна обогреть несколько помещений: мойку и парилку, а также комнату для отдыха. Помимо всего, на печи очень удобно разогревать воду, создавая параллельно пар в необходимом количестве.
В доме можно оборудовать двухколпаковое отопление при помощи печи, данная установка является очень функциональной. Прежде чем возводить такую конструкцию, необходимо тщательно проработать проект.
Систему, которая сжигает сырьевое топливо нужно организовать самым оптимальным способом. В печи необходимо всегда поддерживать правильную температуру, иначе газы, которые образуются после горения могут трансформироваться во вредоносные отходы сажи и смолы.
Порядовка и укладка
Подготовительный этап работ
Для того чтобы сложить камин печь Кузнецова своими руками, нам понадобятся следующие материалы:
- Около 160 килограмм песка;
- Красный кирпич (рекомендуется использовать исключительно полнотелый)- около 800 штук;
- Кирпич шамотный- 70 штук;
- Глина огнеупорная- около 140 килограмм;
- Дверца из чугуна, которую при необходимости можно изготовить своими силами, используя специальные спаренные стальные листы;
- Проволока из стали;
- Колосник или подготовленная арматура;
- Уголки и задвижки для закрепления всех элементов и частей.
Для того чтобы ознакомиться с процессом порядовки и укладки более подробно, рекомендуем просмотреть видео в этой статье.
Подготовка фундамента
Оптимальным фундаментом станет тот, который строится вместе с домом и является связанным. Если строительство дома уже полностью завершено, необходимо построить обособленный фундамент. Для того чтобы печь была надёжно защищена, фундамент необходимо дополнительно изолировать применив металлические листы или рубероид.
Порядовка и особенности
Печь камин Кузнецова: порядовка и пошаговое руководство:
Для правильного выполнения порядовки, рекомендуется использовать специальный стандартный чертёж, который необходимо перенести в выбранное место и убедиться в том, что дымоход будет в последующем установлен правильно.
Подробная инструкция:
- Два первых ряда необходимо выложить насухо, используя шамотный огнеупорный кирпич;
- Нижняя часть отопительной печи должна быть немного толще всех остальных;
- Первые два ряда должны быть уложены идеально ровно. Для того чтобы убедиться в этом используйте специальный строительный уровень;
- Второй и последующий ряд укладываются таким образом, чтобы в последующем образовалось место для поддувала и зольника. Кирпичи укладываются в шахматном порядке;
- Толщина швов не должна быть больше 5 миллиметров;
- Укладывать кирпичи, необходимо только на специальный раствор из глины;
- Выполните кладку внутренних перегородок и стенки, после чего на пятом ряду установите решётку колосника необходимых размеров;
- Зазор между колосником и стенками должен составлять не более 7 миллиметров;
- Сама решетка монтируется так, чтобы она находилась под небольшим углом- это необходимо для того, чтобы в процессе горения все щепки и другие продукты горения оставались внутри и не попадали в помещение;
- На пятом ряду изготавливается и отверстие для установки топливной камеры. Данный элемент должен быть облицован строго специальным шамотным кирпичом. Кладка выполняется методом футеровки, то есть кирпич должен укладываться набок. Данный метод кладки, используется в местах, которые подвержены наиболее сильному нагреву;
- Шестнадцатый ряд- это полное закрытие камеры. После чего выкладывается вторая камера;
- Используя стандартную схему, кладку следует продолжить вплоть до 26 ряда, который полностью закрывается сверху кирпичами.
Другие варианты
На основании предыдущих порядовок вы с легкостью сможете выполнить также и порядовку печи – голландки или шведки. Главное сделать правильный чертеж и все четко распланировать.
Кроме того, очень интересным вариантом для создания своими руками может стать порядовка камина для барбекю с казаном. Проект порядовки такого камина является несложным и представляет собой тумбу из кирпича с выемкой под котелок. Вся конструкция имеет довольно небольшой вес, и именно поэтому вы сможете обойтись без громоздкого фундамента.
Если вы любите выпекать домашний хлеб, то почему бы вам не рассмотреть вариант порядовки с хлебной камерой? Печь камин с хлебопечкой довольно актуальны в последнее время. Не менее интересным может стать и порядовка печки с лежанкой, такая печь считается уникальной благодаря тому, что сочетает в себе не только обогревательные функции, но и возможность приготовления пищи. Такая печь позволит вам почувствовать русские традиции и прикоснуться к ним.
В чём преимущества и особенности?
Печь камин, порядовка которой в каждом конкретном случае подбирается индивидуально и может быть выполнена печником-проектировщиком с нуля, обладает своими исключительными особенностями и преимуществами, ознакомиться подробней с которыми можно ниже:
- Печь, кладка которой выполнена по грамотно составленной порядовке профессионалом своего дела, станет украшением любого интерьера и выгодным дополнением к нему. Такой агрегат не будет занимать много места и в зависимости от первоначального предназначения может устанавливаться как для обогрева одного помещения, так и целого дома. Печь, плита в которой присутствует, также предназначается не только для обогрева, но и для приготовления пищи. При этом для приготовления еды используется общее выработанное тепло;
- Печь из кирпича для дачи работающая на твёрдом топливе весьма удобна и экономична в плане расхода топлива. Одной закладки может хватить до 9 часов непрерывной работы агрегата на полной мощности. Для работы печки не требуется такое жидкое топливо как газ и электричество;
- Печи-камины могут иметь небольшую мощность и использоваться в качестве вспомогательного источника отопления или нести исключительно декоративную функцию.
Для работы печи-камина предусмотрено два основных режима функционирования:
- Если полностью закрыть заслонку, дымовые массы станут практически сразу выводиться на улицу. В этом случае отопительный агрегат не будет сильно нагреваться и отапливать помещение;
- Также дымовые массы могут продвигаться посредством ответвлений и изгибов, предусмотренных дымовыми каналами. Если перекрыть только конкретные, тепло и воздух будет задерживаться и тем самым нагревая топку и портал, передадут тепло в само помещение.
Печь, фундамент для которой позволит её обрести необходимую устойчивость и минимальную просадку, сооружается практически для всех кирпичных конструкций, так как кирпич имеет большую суммарную массу.
Кирпич для печи выбирается нескольких разновидностей. Для основного каркаса он может быть самым простым и бюджетным. Однако топка, её внутренняя часть и дымоход выкладываются только печным или шамотным кирпичом, который способен выдерживать сильный нагрев.

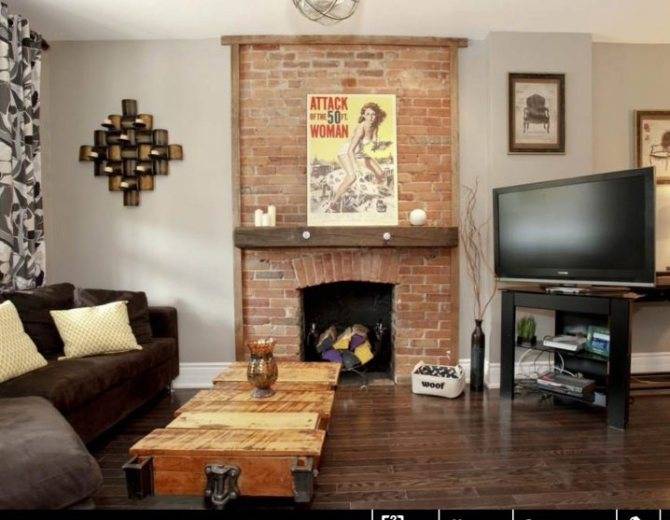

Порядовка английского камина
Конструкция камина в английском стиле имеет ряд отличительных черт. Данный вид каминов всегда выполняется с прямым дымоходом, тогда как иные разновидности часто сооружаются с дымоходом, вмонтированным в нишу стены. Другой отличительной чертой является конструкция топки камина. Если смотреть в разрезе горизонтальной плоскости, она имеет трапециевидную форму. Таким способом достигается преимущественно фронтальная направленность теплового излучения и повышается эффективность камина в плане отопления помещения, в котором он установлен.
Применение в конструкции камина наклонной задней стенки, так называемого каминного зуба, берет свое начало именно с классических английских каминов. Так как данные камины выполняются преимущественно открытыми, остро встает вопрос недопущения задымления комнаты, в которой они построены.
Наклонная задняя стенка топливника, за счет сужения топочного пространства кверху, позволяет значительно повысить скорость выхода дыма. Именно этот эффект и не позволяет газообразным продуктам горения поступать в помещение.
Английский камин всегда выполняется с прямым дымоходом
Кроме противодействия задымлению, каминный зуб способствует повышению эффективности теплоотдачи камина. Этот конструктивный элемент за счет наклона отражает по направлению помещения значительную часть тепловой энергии. В случае его отсутствия данное тепло будет просто выходить наружу.
Еще одной отличительной особенностью английского камина является отсутствие поддувала и колосниковой решетки. Вся зола и недогоревшие угли из него удаляются непосредственно через топочный проем. Поэтому конструкция камина предусматривает заложение защитной платформы ниже уровня топки, которая должна выдаваться с фронтальной стороны камина.
Общей рекомендацией при постройке всех каминов является использование при выкладывании внутреннего пространства топки огнеупорного (шамотного) кирпича. Его стоимость превышает стоимость керамического, однако она окупится за счет увеличения срока эксплуатации камина.
Также крайне не рекомендуется использовать при возведении отопительных конструкций кирпич, имеющий полости. Под воздействием высоких температур он склонен к быстрому разрушению.

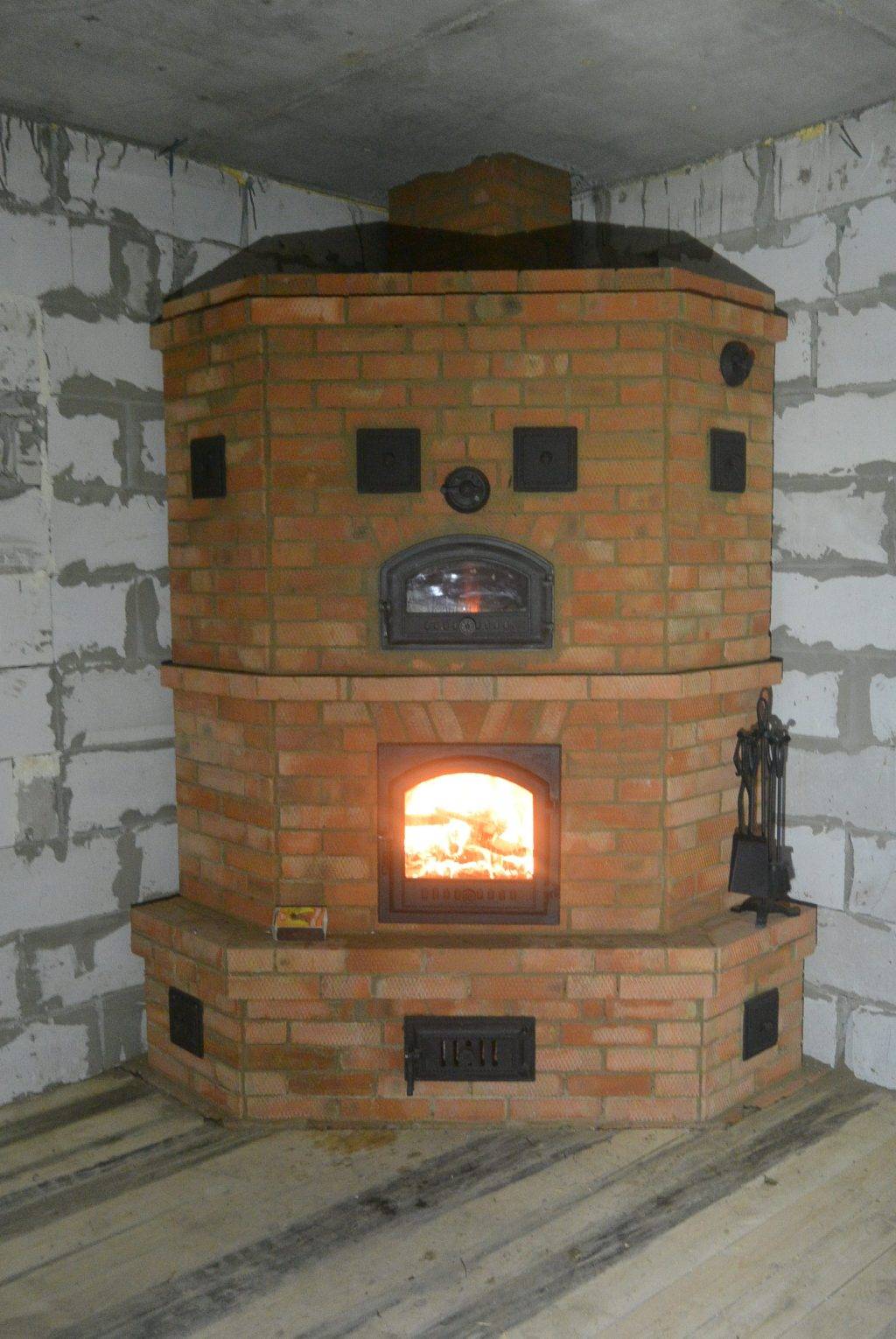

Порядовка углового камина
Основополагающие принципы кладки углового камина не отличаются от тех же у традиционного камина. То же самое касается и основных конструктивных элементов, таких как зольник, топливник, каминный зуб, дымосборник, дымоход и заслонка. Однако такое расположение отопительного сооружения делает его кладку значительно более сложной и требует высокой квалификации мастера. Если все же существует твердое намерение построить угловой камин своими руками, необходимо тщательно ознакомиться с порядовкой и определить все нюансы такого строительства.
Главная проблема при возведении углового камина – это его сложная архитектура. По этой причине значительная часть кирпичей, используемых в кладке, должна подвергаться формированию. На порядовке углового камина, приведенной ниже, наглядно видно все разнообразие форм используемого кирпича. Процесс формовки довольно-таки трудоемок. В свою очередь в описанном выше традиционном камине почти все кирпичи кладутся в первозданном виде.
Главная сложность при создании углового камина – это его сложная архитектура
Однако постройка углового камина стоит затраченных усилий. Такая конструкция позволяет значительно экономить пространство, что позволяет устанавливать его даже в компактных помещениях. Кроме этого, прилегание конструкции сразу к двум стенам позволяет повысить ее эффективность, как отопительного прибора.
Правда, тут стоит учитывать, что расположение камина в углу внешних стен в ощутимой степени нивелирует данное преимущество. Также угловой камин выигрывает у фронтальных в эстетическом плане. Расположение очага в углу делает его хорошо просматриваемым практически из всех точек комнаты, в которой он установлен.
Преимущества и недостатки печи
Преимущества:
- высокий показатель коэффициента полезного действия 75-85% (КПД);
- топливо сгорает при высоких температурах;
- печь работает на всех видах твердого топлива — древесина, каменный и бурый уголь, брикеты и т.д.;
- несложность в обслуживании, нет необходимости чистить протяженные каналы (малое образование сажи);
- долговечность эксплуатации печи;
- эстетичный, оригинальный внешний вид;
- высокая эффективность, многофункциональность;
- экономичность;
- длительное сохранение тепла;
- форма и дизайн печей могут варьироваться в зависимости от назначения;
при периодичности топливных закладок в кузнецовку всего два раза в сутки можно иметь тепловой режим в доме, выгодно отличающийся даже от режима квартир с центральным отоплением.
Квартира в многоэтажке имеет более частые температурные колебания, чем частный дом, отапливающийся печью Кузнецова, дающей равномерную тепловую отдачу между топками;
совмещение печи Кузнецова и водяного отопления дома несложно и часто применяется на практике.
Внутри топки устанавливают трубчатый теплообменник и соединяют его с трубопроводом отопительного контура. Основной плюс — теплотехника и теплоотдача печи при модернизации остаются неизменны, без малейших снижений эффективности;
- конструкция кузнецовки позволяет устраивать невысокие дымоходы, причем снижения тяги при этом не происходит. Данный факт несколько удивляет тех, кто впервые знакомится с конструкцией и работой данных печей;
особенности внутренней конструкции печей Кузнецова позволяют устанавливать агрегат практически в любых помещениях любых размеров, независимо от того, для чего помещение предназначено.
И в кухнях, и в общих комнатах печь выглядит солидно и эстетично, и органично вписывается во многие интерьеры;
самая интересная и необычная в контексте домовой печи особенность кузнецовки: можно не закрывать вьюшку. Эта важнейшая деталь печи и одно из условий безопасной повседневной эксплуатации — для печи Кузнецова нужна только в том случае, если наступает внештатная ситуация.
Дело в том, что когда процесс сгорания топлива подходит к завершению и начинается остывание, тяга в каналах печи перераспределяется самопроизвольно, «автоматом».
Именно печи колпакового типа и стали основой для создания многих бытовых, отопительных и варочных печей нового типа, которые дают значительно лучший эффект при меньшем расходе топлива.
Что можно сказать о недостатках печи.
В техническом отношении их нет, но кое-что учитывать все же нужно.
Печь Кузнецова не может иметь массивных стенок — это свело бы на нет многие из её достоинств. Но при этом она подвергается довольно высоким тепловым нагрузкам.
Поэтому данный агрегат должен быть тщательно рассчитан и выверен на этапе разработки и столь же тщательно, со скрупулёзным соблюдением всех требований технологии, построен. При малейших отклонениях от технического регламента «кузнецовка» получится весьма недолговечной.
Видео руководство
Суть работы таких систем достаточно проста: горячий газ циркулирует не при воздействии вытяжной трубы, а из-за тяжести газов. Иными словами, если соответствовать простейшим физическим законам, горячие газы, имеющие меньший вес, собираются под сводом колпака, в то время как холодные (а, следовательно, и тяжелые) остаются снизу. В связи с взаимодействием этих газов внутри колпака образуется «зона» турбулентности, благодаря чему стенки конструкции эффективнее впитывают тепловую энергию. Собственно, газ здесь и является основным переносчиком тепла.
Дабы закрепить знания об этой печи, а также подчеркнуть ее особенность, ниже мы привели ее отличительные черты.
- Полифункциональность, внушительный показатель эффективности.
- Довольно высокий КПД.
- Приятная «внешность», эстетичность.
- Простота в эксплуатации, отсутствие необходимости в регулярной чистке каналов.
- Долговечность.
Большинство владельцев печей, равно как и опытных профессионалов, убеждено: печь колпакового типа по праву считается одним из качественнейших и эффективнейших отопительных приборов, которые когда-либо создавались.
Ну что ж, с конструктивными особенностями мы разобрались, теперь – непосредственно к строительному процессу!
Порядовка кладки печи-камина
Кладка своими руками не так уж и сложна, как может показаться на первый взгляд. Просто не бойтесь. И внимательно следите за порядовкой. Дальше будет просто.
Первый ряд
выкладываем из расчета тело печи площадью 4х5 кирпичей и прибавляем припуск на плинтус. Хотя можно обойтись и без него. Но с ним как-то наряднее.
Вторым рядом
уже выкладываем чистовой периметр печи:

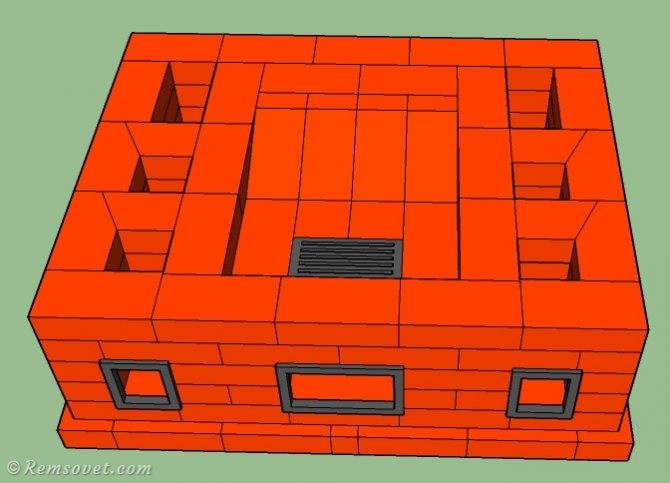

Формируем внутренние каналы. На третьем ряду
ставим чистки каналов и поддувальную дверцу. Их крепят на проволоку и глиняный раствор, без базальтового шнура:
Четвертым рядом
добираем высоту дверец:
Пятым рядом
перекрываем дверцы, ставим колосник. Если высота помещения позволяет, желательно сделать еще один ряд кладки — выйдет более массивный под. При применении шамотного кирпича самое время начать им кладку. Делаем из него только под. Внешние стены и перегородки каналов так и продолжаем вести керамическим кирпичом:
6 ряд
— формируем лоток под дрова. Можно обойтись без скоса пода, как на рисунке, но так топливник будет лучше работать. Разделяем каналы. Малые каналы нисходящие. Большие — восходящие. Применяем косую перевязку. Можно без нее, но с ней надежнее. Если из соображений упрощения начнете применять косую перевязку редко, то ориентировать ее всегда стоит на внешнюю сторону, как на рисунке. Не связывая со стенками топки. Колосник максимально ближе к топочной дверце. Если его провалить глубже, к задней стенке топки, возможно дымление — завихрения воздуха заблокируют выход из топливника в дымовые каналы.

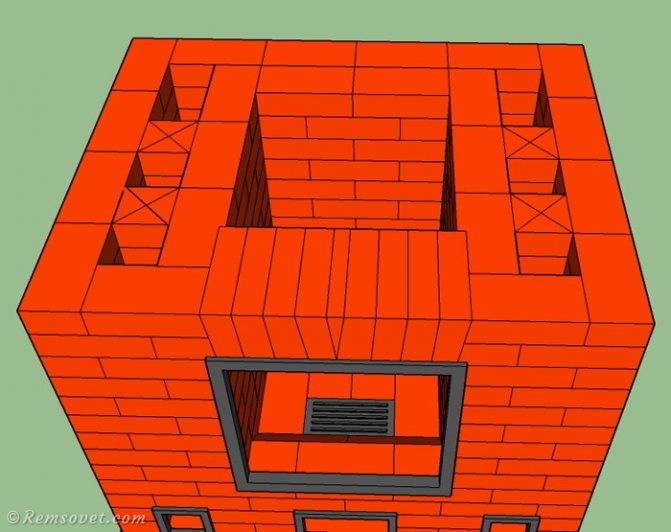

7 ряд.
Ставится топочная дверца. Ее устанавливают на уплотнитель — базальтовый шнур, пропитанный глиняным раствором.
8-13 ряды.
Поднимаем топку до высоты каминной дверцы:
14-15 ряды.
Готовится место под лучковую перемычку. Многие предпочитают делать под нее скосы прямо по месту, выбирая кирпич болгаркой. Можно подпилить и заранее. Первый вариант более точный. Второй менее пыльный и грязный.
Перекрытие дверцы ставится толщиной в кирпич. Нельзя ставить на анкерах. Только лучковая или арка (если топочная дверца с аркой). Желательно вложить в кладочные швы проволоку:
16 ряд.
Начинаем формировать под хлебной камеры. Перекрываем без железа, упрощенным клиновым перекрытием:
17 ряд.
Наращиваем под хлебной камеры. Следим за перевязкой щелевого перекрытия:
18 ряд.
Монтируем дверцу хлебной камеры. Ее, как и топочную, ставим на базальтовый шнур:
