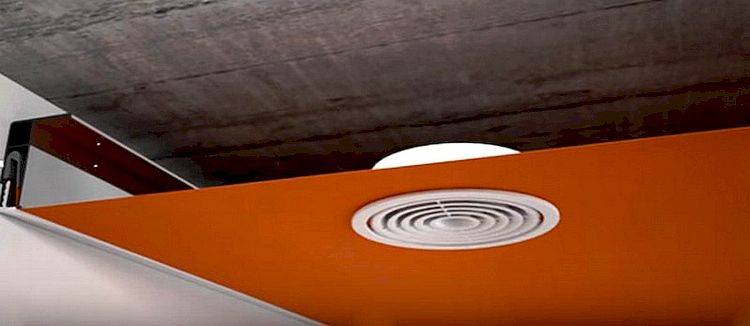

Установка диффузоров и вентиляционных решеток

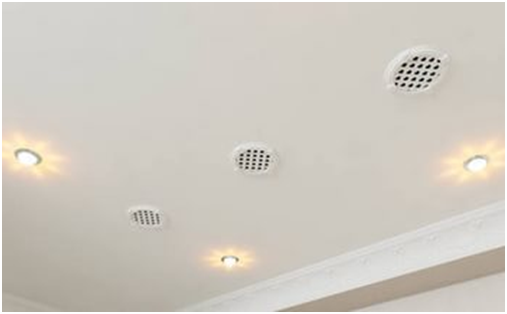

Многие могут сказать, что монтаж решеток вентиляции для натяжных потолков невозможен, вследствие специфики материала этого покрытия. Сомневающихся можем утешить, установить подобное оборудование в полотно можно, и этот процесс не сложнее подготовки отверстий под точечное освещение. Но о расположении решеток и диффузоров следует побеспокоиться заранее.

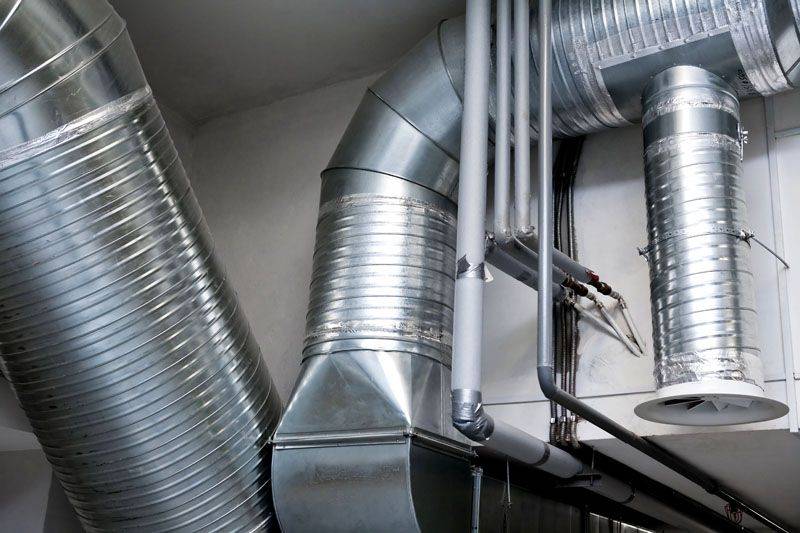

Если вентиляция помещения предусматривает наличие воздуховодов, то сначала полностью монтируется вся вентиляционная система, а после натягивается полотно натяжного потолка. Существуют круглые и квадратные воздуховоды из пластика, оцинковки или может использоваться гофрированная труба.
Чтобы узнать, как делать вентиляцию в потолке, и какие работы следует выполнить перед этим, каждому счастливому обладателю натяжного покрытия, необходимо ознакомиться с некоторыми инструкциями:
- Решетки и диффузоры монтируются непосредственно в полотно, после его установки. В места соприкосновения его с полотном наклеивается специальное протекторное кольцо, которое предохранит материал натяжного потолка от разрыва.
- Кольцо клеится непосредственно на натянутое полотно, в месте выхода вентиляционного канала. Только после приклеивания материал покрытия внутри кольца можно удалить.
- После этой процедуры через полученные отверстия следует вывести воздуховод и прикрепить к нему диффузор или установить вентиляционную решетку, закрепив ее на обратной стороне кольца.
О достоинствах и необходимости вентиляции уже сказано немало, но следует понимать, что есть и определенные недостатки, связанные с монтированием в полотно вентиляционного оборудования, а в частности, решеток и диффузоров.
- Снижаются декоративные качества . Но с этим можно поспорить, так как современная промышленность выпускает вентиляционные решетки различных форм, цветов и оттенков. При желании можно подобрать такие устройства, которые будут практически незаметны глазу.
- Герметичность покрытия. Теперь натяжной потолок не особенно спасет от забытого открытого крана этажом выше.
- Повышается общая стоимость работ.
Как видите, натяжной потолок и вентиляция могут прекрасно сосуществовать, дополняя друг друга. Благодаря качественной вентиляционной системе такое покрытие будет долгие годы радовать вас идеальной гладью.
Преимущества и недостатки диффузоров
Использование устройства в системе воздухообмена помещений склада, технических, промышленных, торговых объектов является исключительно значимым. Для воздухообмена в пространстве жилых помещений диффузоры вентиляционные выполняют функцию регулирования подачи свежего воздуха с улицы и его распределение в разных направлениях.
Система вентиляции, оборудованная диффузором, исключает наличие мест с застойным воздухом. Преимуществом конструкции считается простота эксплуатации и монтажа. Приборы хорошо вписываются в интерьер комнаты благодаря декоративной отделке и выбору модели нужного цвета. Из недостатков можно указать только возможность образования сквозняка, но эта проблема решается с помощью камеры статического давления.
Как правильно выбрать вентиляционный диффузор для дома?
При покупке устройства для вентиляции помещения необходимо учитывать следующие критерии выбора оборудования:
- подходящий внешний вид для интерьера в комнате;
- уровень удобства монтажа и эксплуатации;
- правила пожарной безопасности;
- санитарно-гигиенические нормы;
- аэродинамические свойства вентиляционной системы.
При выборе диффузора нужно определенно знать, где будет устанавливаться прибор. Для офисных и жилых домов рекомендуют приобретать пластиковое оборудование, в виде потолочных или настенных диффузоров.
Для подсобных помещений специалисты советуют использовать напольные конструкции из стали.
Для каждого помещения, которое необходимо оборудовать вентиляционной конструкцией, нужно рассчитать основные размеры диффузора. Для этого нужно знать площадь здания, количество воздуха, которое будет пропускать диффузор, а показатели скорости устройства. С помощью этих данных и специальной системы расчета, можно определить, каким по размеру и мощности должен быть предполагаемый прибор. От типа конструкции так же напрямую зависит уровень сложности и особенности установки диффузора своими руками.
Советы по обустройству вентиляции в частном доме
Несколько рекомендаций от профессионалов по грамотному обустройству вентисистемы в жилом строении:
Утепляйте вентиляционные каналы. Чрезмерное охлаждение чревато выпадением конденсата
Зимой это может привести к образованию наледи, летом – появлению неприятного запаха
Планируя систему, уделите особе внимание аэродинамическим характеристикам воздуховодов. Не стремитесь сделать их слишком узкими, проследите за тем, чтобы диаметр канала не менялся по всей длине, каналы не могут быть расположены горизонтально
Не рекомендуется использовать гофротрубы для вентсистем
- Обеспечьте возможность воздухообмена между жилыми отсеками с помощью решеток и переточных клапанов. Площадь такого клапана подбирается не меньше 200 см².
- Оставляйте в комнатах без вытяжки щели под дверями в 1,5 — 2 сантиметра.

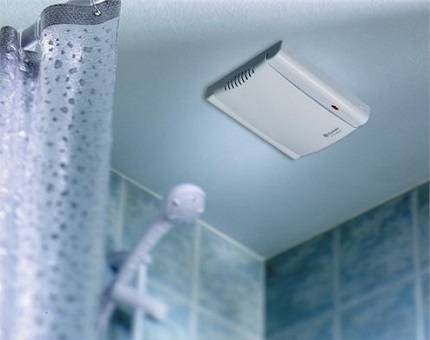

- Для улучшения работы вентисисемы установите во влажных помещениях нагнетающие устройства в воздуховоды. В ванной и туалетной комнате можно смонтировать к этим устройствам датчики движения, тогда они будут включаться только в момент присутствия человека.

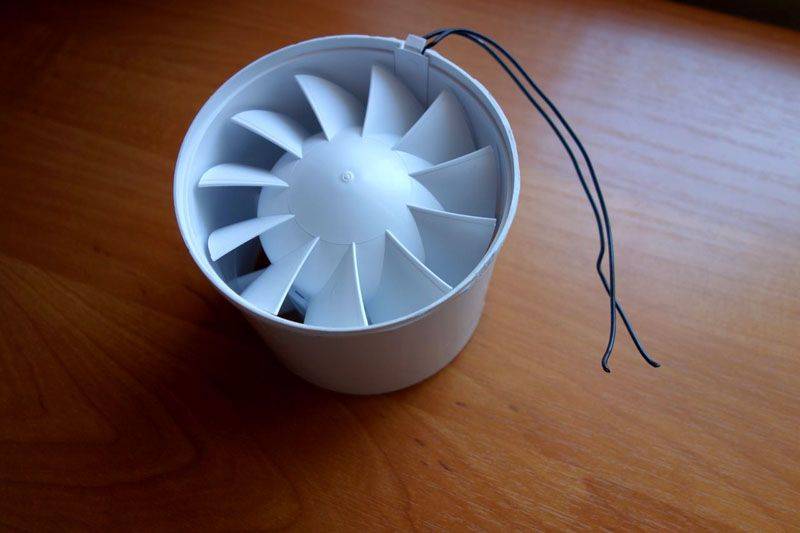

Монтируя вентиляторы, имейте в виду, что они уменьшают просвет воздуховода и уменьшают естественную тягу
- Чтобы обеспечить в кухне естественную вентиляцию, подсоедините к кухонной вытяжке тройник с обратным клапаном. Когда вентилятор вытяжки остановится, клапан отроется и обеспечит естественный воздухообмен.
- Если в доме есть цокольный этаж или подвал, в обязательном порядке установите в там вентканалы. Так вы избежите сырости и сохраните свои полы.
- Для уменьшения энергопотерь используйте в системе естественной вентиляции датчики влажности и температуры в комплекте с регулируемыми клапанами и решетками.
Статья по теме:
Особенности выбора диффузора
Диффузор, что это такое? Это элемент вентиляции, который должен выполнять определенные функции. При выборе прибора нужно в первую очередь определиться, какие именно функции вам необходимы для поддержания оптимального микроклимата в помещении.
Приточные элементы – предназначены для быстрого притока свежего воздуха в комнату. Их принцип работы основан на захвате воздушных масс с улицы и транспортировки их в систему вентиляции.
Вытяжные элементы – предназначены для быстрого вывода отработанного воздуха наружу. Они работают по принципу вытяжки и хороши для установки в помещениях, где наблюдается повышенная влажность и образование бытовых запахов.
Универсальные элементы – способны работать как на отток, так и на приток воздуха.Сопловые элементы – предназначены для создания направленного воздушного потока на заданное расстояние. Данные модели используются в помещениях, где невозможно проложить полноценную систему вентиляции.
Также при выборе нужно обратить внимание на материал исполнения. Металлические элементы более прочные, у них долгий срок эксплуатации и прекрасные технические характеристики. Чаще всего они изготавливаются из стали или алюминия
Пластиковые модели не подвержены коррозии, имеют более низкую стоимость и могут быть выполнены в разных цветовых решениях. Важным параметром при покупке прибора является наличие регулировки потока воздуха. В регулируемых моделях установлены специальные решетки, которые позволяют изменять направление и силу воздушного потока
Чаще всего они изготавливаются из стали или алюминия. Пластиковые модели не подвержены коррозии, имеют более низкую стоимость и могут быть выполнены в разных цветовых решениях. Важным параметром при покупке прибора является наличие регулировки потока воздуха. В регулируемых моделях установлены специальные решетки, которые позволяют изменять направление и силу воздушного потока.
Специалисты советуют приобретать диффузоры от известных производителей. Несмотря на то, что конструкция данного элемента достаточно проста, от качества исполнения будет зависеть срок его службы. Для промышленных помещений и общественных объектов лучше выбирать металлические элементы, они имеют улучшенные эксплуатационные характеристики и менее подвержены выходу из строя.
Диффузор – что это?
Диффузор походит от слова диффузия и подразумевает собой обычную решетку, которой заканчивается вентиляционный канал. Сразу возникает логические вопрос – зачем название такое сложное придумали, не могло быть просто решеткой? Все продумано заранее, диффузор не только забирает испорченный воздух, но и доставляет порцию свежего.
Ученые разработали несколько форм решеток, в зависимости от других приспособлений. Форма должна быть такой, чтоб давала максимальный окончательный результат.
Факторы, за счет которых достигается требуемый эффект диффузии:
- Первым делом, все зависит от того, какая форма отверстий в самом диффузоре. Ибо от формы отверстий последовательно зависит многое – решетка, форма лопастей. Все подразумевается только для достижения одной цели – равномерно перемешивать прибивший воздух с тем, что уже находится в помещение, только очищенным.
- Другой, немаловажный фактор – применения камеры статистического давления. Выясним суть дела. В воздуховоде есть специально продуманные утолщения. Они продуманы так, чтоб воздух с улицы не попадал внутрь прямым путем. Камеры мол бы задерживает воздух, пропуская его только малыми порциями. Так нам не страшны сквозняки, столбы пыли и другие неприятные ситуации.
В старых многоэтажных домах диффузоры не установлены. Наверное, они еще не были изобретены. Да и теперь еще не факт, что у всех домах они присутствуют.
Здесь принцип простой – вмонтированная вытяжная вентиляция, что приходит в действие за счет естественной тяги в вентиляционном канале. Значит, вполне хватит маленькой простой решетки над потолком и проблема решена?
Уверяем вас, что такие решетки только создают видимость оптимального микроклимата. Они не в силе полностью очистить воздух от дыма, пыли и доставить новый с улицы.
Диффузоры возможно установить в том месте, где новейшая система вентиляции – хотя бы приточная, а лучше всего приточно – вытяжная. В случае с приточной, то она обязательно должна проходить под потолком, или выводится на потолок с пола с помощью специальных трубок.
Согласитесь, получается отнюдь не целесообразно.
Значит, существуют альтернативы?
Многие задаются вопросом, как им смонтировать вентиляцию на потолке при особенных условиях. Что же делать, когда приточный воздуховод размещен под потолочной поверхностью – применять диффузоры или возможны другие варианты решения проблемы?
Можно обойтись и без диффузора. Но вынуждены предупредить Вас о следующих фактах:
- В действие только приточное вентилирование. Давление, которого много засобиралось, со всей силой тиснет на испорченный воздух, тот всеми возможными путями уходит прочь. А поступившая порция воздуха обогревается или охлаждается. Все зависит от поры года и приходит в действие по физическим законам. Мастера заметили такую схему вентиляции в офисах и торговых центрах.
- Когда в комнате планируете установить подвесную потолочную конструкцию.
Как активировать систему вентиляции при монтаже подвесного потолка?
Система здесь следующая. Воздух накапливается в пространстве между бетонной поверхностью и искусственным потолком. А теперь представьте себе, что это пространство исполняет роль статистической камеры, где воздух обогревается и попадает внутрь комнаты сквозь микро — каналы и перфорации.
Скорость попадания воздуха совсем небольшая, приходится брать поток свежего воздуха еще и с открытого окна, зато стабильность вентиляции гарантирована.
От вида подвесной конструкции также многое зависит. Она может быть сделанная из кассет или реек. Спросите у консультанта строительного магазина, где лучше происходит воздухообмен. Они лучше разбираются в продаваемых материалах.
Кстати, никто не заставляет брать панели или рейки обязательно с перформативными отверстиями. Позволяется комбинировать как панели с рейками, так и отверстия.
Классификация

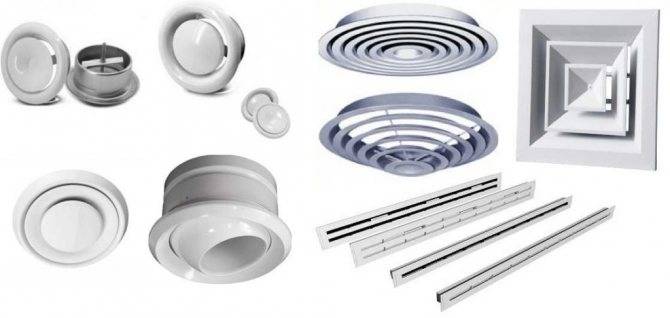

На сегодняшний день диффузоры для вентиляции представлены в широком ассортименте. Они отличаются по нескольким параметрам.
По материалу корпуса
Пластиковые. Простые и легкие устройства. Они не гниют и не ржавеют, Выпускаются разной формы и цвета. Отличаются невысокой стоимостью, при этом ни в чем не проигрывают металлическим изделиям.
Металлические. Считаются более надежными, они долговечные и прочные. Но их большой вес может привести к проблемам при монтаже.
Цена изделий выше, чем у пластиковых аналогов. При остывании корпуса на металле появляется конденсат, поэтому стальные модели нежелательно применять в системах кондиционирования.

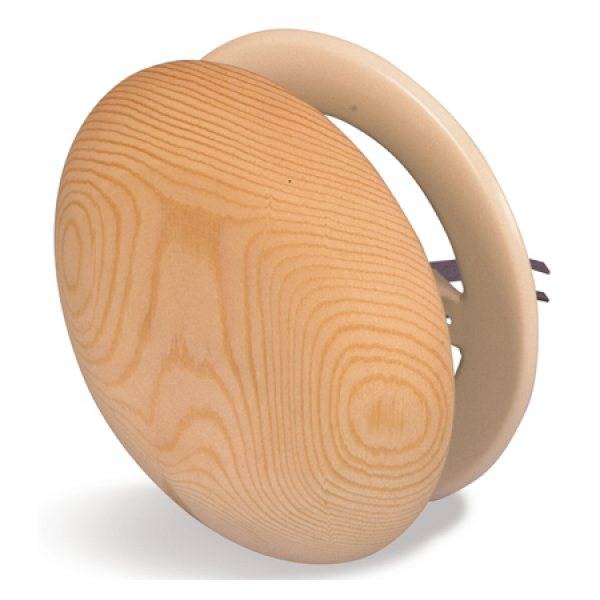

Деревянные. Изготавливаются индивидуально для таких помещений, как баня, сауна, подходят для интерьера из дерева.
По форме
По форме изделия делятся на круглые, квадратные и прямоугольные.
Несмотря на такое разнообразие выбора, круглая форма имеет наибольшую популярность. Эти устройства похожи на лампы и гармонично вписываются в любой интерьер.
По назначению
Приточные. Устанавливаются в системе приточной вентиляции, предназначены для подачи чистого воздуха, распределения его по всему помещению.
Вытяжные. Используются для отведения загрязненного воздуха. Такие устройства помогают быстро проветрить помещение, собирая воздушные массы со всей площади.
Приточно-вытяжные. Эти универсальные модели используют для более продуктивной подачи и удаления воздушных масс. Они улучшают циркуляцию по всей системе вентиляции.
Сопловые. Эта разновидность воздухораспределителей создает узкий поток воздуха. Применяются тогда, когда необходимо направить струю в одном направлении на большое расстояние.
По месту установки

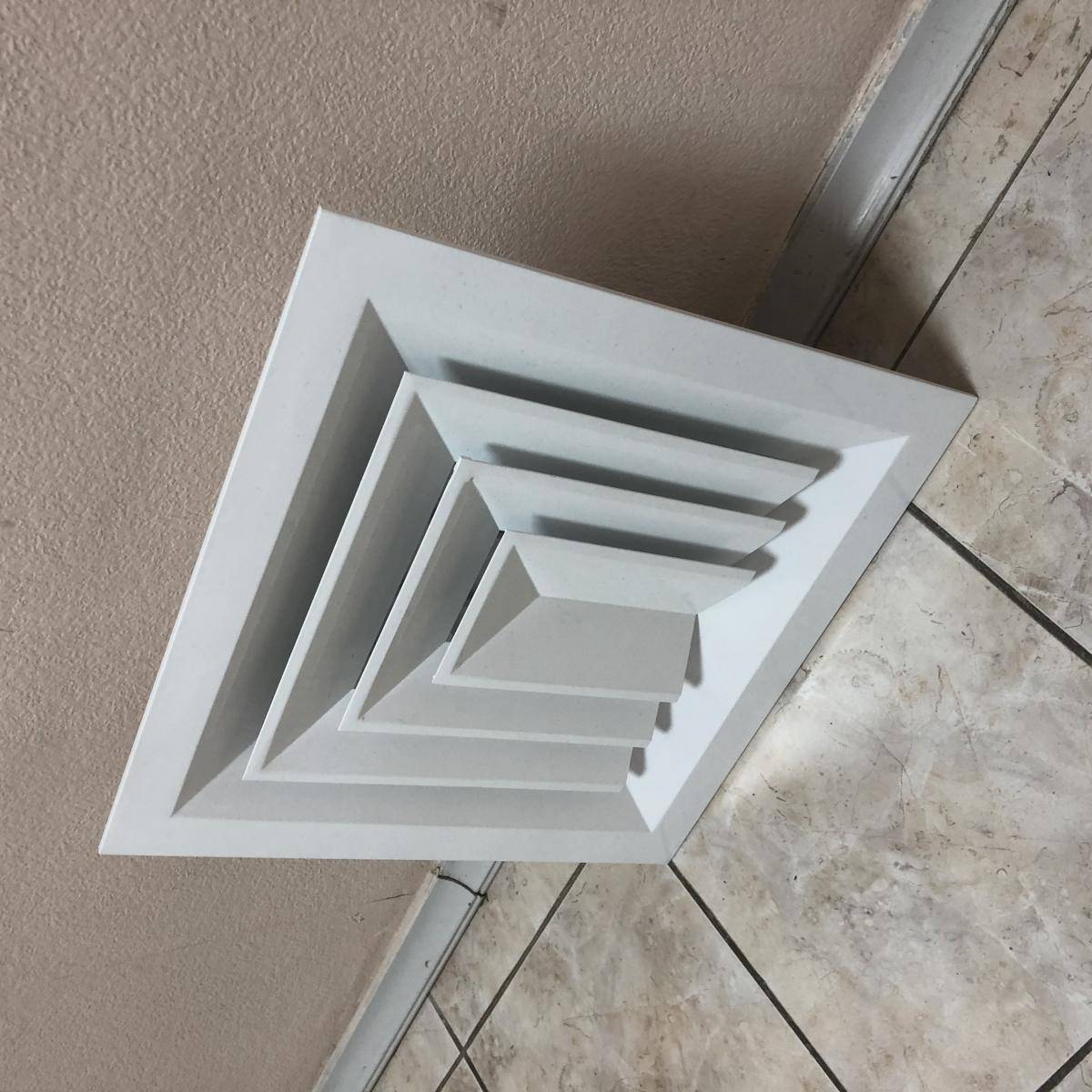

Потолочные — самые часто используемые вентиляционные диффузоры, крепятся к потолку.
Напольные — применяются достаточно редко и только там, где приток осуществляется через подвальное помещение.

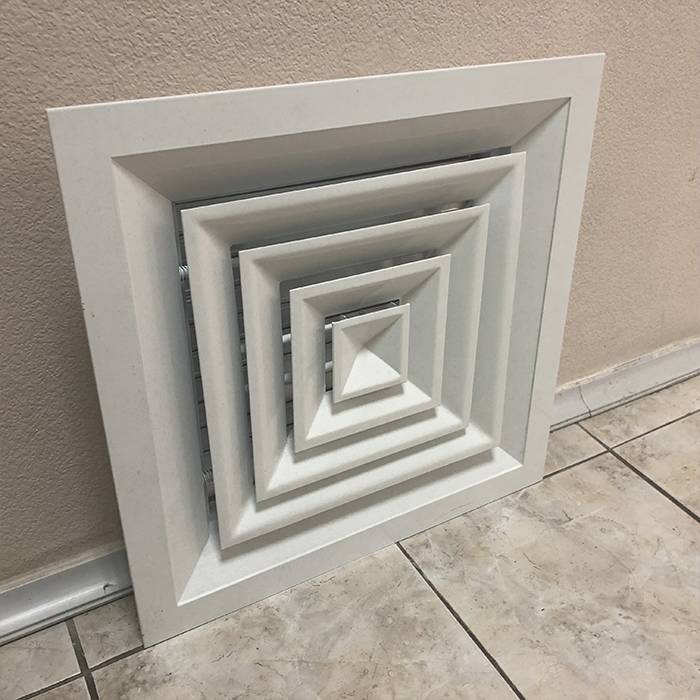

Настенные — устанавливаются на стене, например, в помещениях с герметичными стеклопакетами, где нарушена циркуляция воздуха.
Конструктивные особенности
Вихревой. Внутри установлены лопасти, создающие завихрения воздушного потока. Такая конструкция обеспечивает интенсивное перемещение воздушных масс. Устанавливаются там, где нужно быстро и качественно удалить отработанный воздух, например, в ванных комнатах. Могут создавать сквозняки, но это исправляется с помощью установки камеры статического давления.
Приточный оборудован осью с лопастями, которые могут крутиться или быть неподвижными. Бывают регулируемые и нерегулируемые.
Струйные. Устройства пропускают воздушный поток, формируя при этом струю. Благодаря этому повышается интенсивность движения воздушного потока и увеличивается расстояние перемещения.

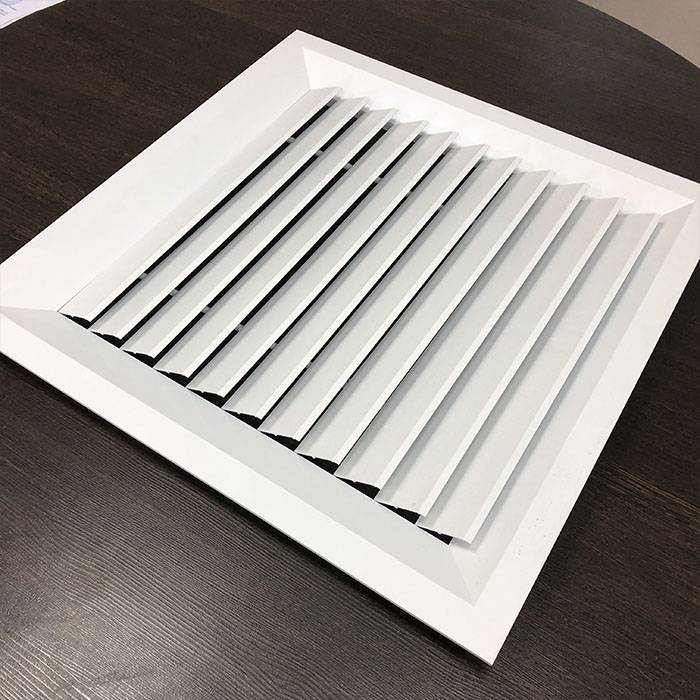

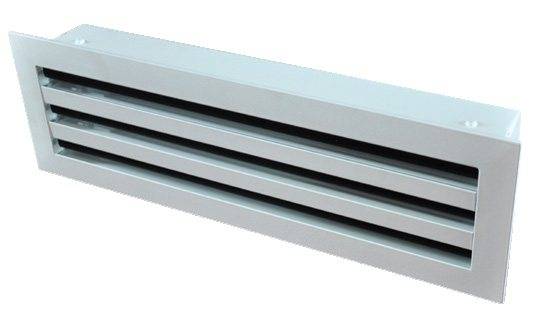

Щелевые. По своей форме такие устройства напоминают щели, через которые проходит воздух. Количество и размер щелей зависит от условий эксплуатации. Могут работать и на подачу, и на отведение воздуха.
Линейные. Имеют вид вытянутого прямоугольника с несколькими прорезями, почти незаметны в интерьере.

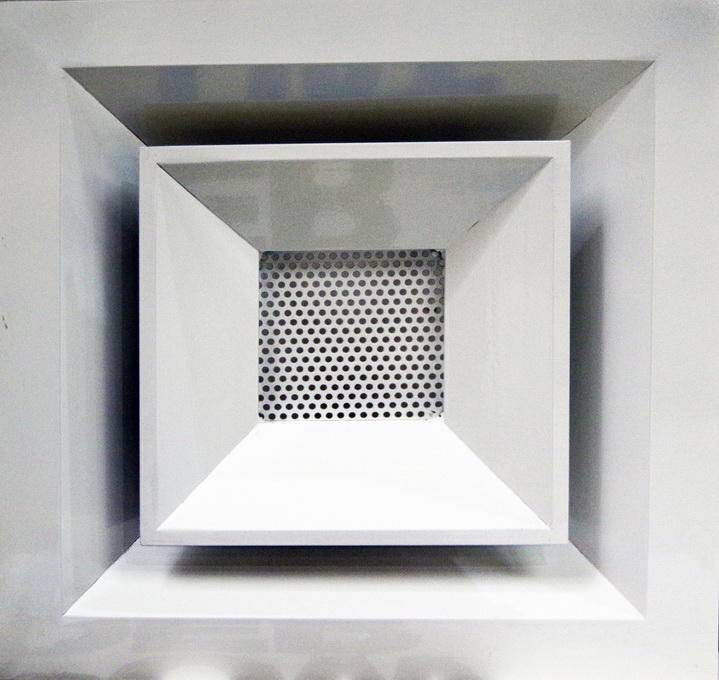

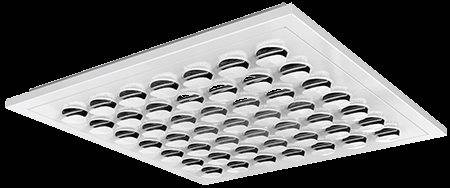

Перфорированные. Имеют большое количество пропускных отверстий для рассеивания воздуха.
Чтобы избежать появления сквозняков, дополнительно устанавливают адаптеры (камеры статического давления). Они необходимы для равномерного перераспределения воздушной струи, подающейся к выходным отверстиям диффузора.
Но при их установке необходимо учитывать тот факт, что из-за своих габаритов они требуют дополните место для установки.
Адаптеры бывают:
- со съемным фильтром — дополнительно очищают воздух
- с поворотным клапаном — регулируют воздушный поток
- с рассекателем воздуха — обеспечивает равномерность распределения особо мощных потоков.
Материал изготовления — пластик или сталь. Возможно изготовление в соответствии с требованиями заказчика.
Способы монтажа
Практикуются три способа подключения диффузора в вентиляцию:
- В существующее вентиляционное отверстие в стене;
- К жесткому или гибкому материалу воздуховода;
- Использование в качестве промежуточного звена между изделием и внутренним выходом вентиляции камеры статического давления.
Все модели воздухорассеивателя конструктивно имеют средства для фиксации при присоединении. Это защелки или отверстия для саморезов.
При креплении к жесткому материалу параметры конструкции и входного изделия должны совпадать с тем, чтобы изделие можно было установить в проем. Используется тройник разветвитель, который вставляется в трубу вентиляции. Устройство подсоединяется к третьему, свободному выходу. При этом отвод тройника выбирается необходимого для прибора размера. Чтобы их было удобно соединить. О надежной фиксации укажут защелки, которые при фиксации издают характерный звук.

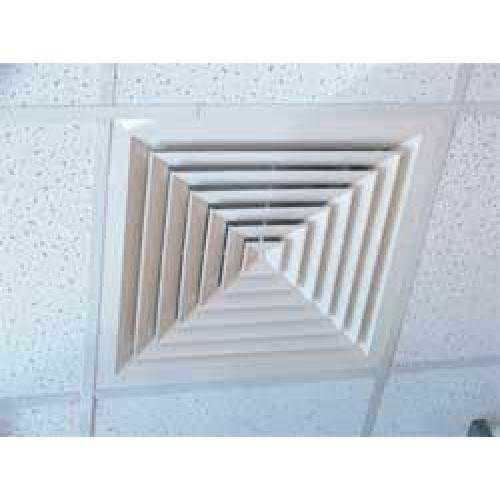

Для подвесных потолков крепление происходит по типу встраиваемых светильников. Модели большого веса устанавливаются при помощи подвесов или шпилек к настоящему потолку или саморезов.
При подсоединении рассеивателя к мягкому металлическому рукаву или гофре в первую очередь из вентиляционного канала вытаскивается гибкий металлический конец. Далее изделие подсоединяется к нему. Затем гофра возвращается обратно в отверстие, следом за ней вводится диффузор. Конец ввода закончится характерным щелчком, что означает срабатывание защелок. Рассеиватель должен соединиться с отверстием в потолке или стене равномерно. Щелей оставаться не должно.
Камера статистического давления или адаптер пресекает слишком активное вентилирование. Но монтируется в достаточно большой промежуток между настоящим и подвесным потолком. То, что они «крадут» высоту потолка является недостатком их применения. Плюсом же является отсутствие сквозняков. Принцип ее полезного действия в равномерном перемешивании в резервуаре камеры воздушных потоков и ровная подача его через поверхность решетки.

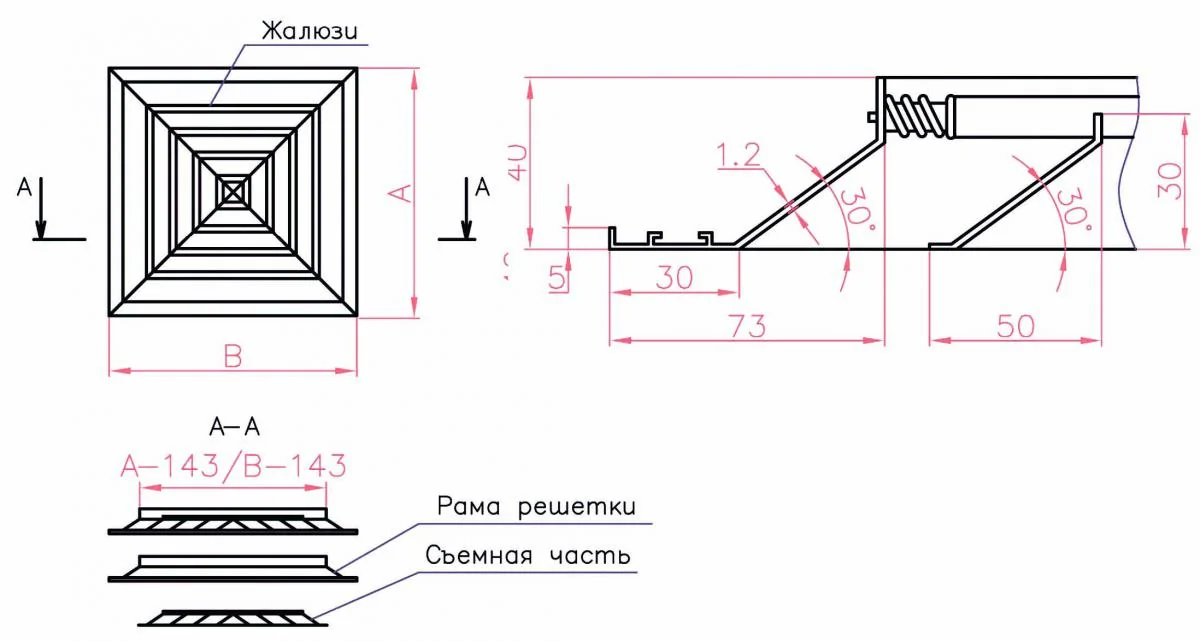

Внешне конструкция является параллелепипедом, отверстие для диффузора находится снизу. Сбоку или сверху находится отверстие для вентиляционной трубы различного по форме размера.
Адаптеры бывают разных моделей: со съемным фильтром, с поворотным клапаном, с рассекателем воздушных масс. Стандартные адаптеры изготавливаются из пластика или стали.
В системе вентиляции диффузоры выполняют определенную немаловажную функцию. Нередко их считают несущественными элементами системы. Но это мнение ошибочно, потому что правильная организация движения воздушного потока, за что отвечает этот элемент системы, определяет функциональность системы в целом.
Способы монтажа вентиляционного диффузора
Чтобы не возникло трудностей при монтаже устройства в вентиляцию, необходимо помнить: воздуховод должен четко совпадать по форме и сечению с диффузором.
Для удобства монтажа устройство оснащено отверстиями для крепления, а в комплекте у некоторых моделей есть специальные фиксаторы.
Монтаж воздухораспределителя в жесткий канал
Подобранный по размеру агрегат аккуратно вставляется в канал до появления характерного щелчка.
Необходимо убедиться, что все защелки сработали, и нет зазоров между корпусом устройства и отверстием канала.
Во избежание поломки корпуса нажимать на него рекомендуют осторожно
Особенности установки в гибкий воздуховод
Из канала вытягивается гибкий рукав воздуховода, к нему присоединяется агрегат соответствующего сечения. Далее убирается в проем сначала рукав, а за ним уже распределитель воздуха.
Система вводится плавно до упора. Если раздастся щелчок, значит, все установлено правильно. После окончания монтажа необходимо проверить качество работы.
Правильно установленный диффузор плотно прилегает к потолку или стене без щелей и выступов.
Установка в вентиляционный канал в стене
Диффузор можно установить в существующую вытяжную вентиляционную систему, т. е. в отверстие в стене
В зафиксированную трубу осторожно монтируется прибор по указанному ранее способу
Если в комплекте нет фиксирующих защелок, то воздухораспределитель необходимо зафиксировать при помощи клея, саморезов или любым другим способом.
Виды диффузоров
Различаться диффузоры могут по разным признакам. Самый важный – способ разделения струи воздуха на потоки. Бывает их два вида – вихревые и рассеивающие (их еще называют щелевыми).
Вихревые диффузоры
Если посмотреть на такой диффузор, то станет понятно, что он напоминает классическую турбину, или вентилятор. Лопасти изделий устанавливаются таким образом, что воздух, проходя через них, закручивается в вихрь.
Благодаря этому скорость перемешивания воздуха в помещении возрастает в несколько раз, растет общая производительность системы вентиляции.
Как и прочие модели, они могут иметь прямоугольный или круглый корпус, однако внутренний проход всегда остается круглым, то есть перемычки всегда устанавливаются радиально.
Хороши такие приспособления для небольших помещений, в которых нужно проветривать максимально быстро, например, ванных, туалетах, банях, кухнях и прочее.
Хотя изначальное их предназначение – большие комнаты с высокими потолками. Располагают их так, чтобы зона охвата была наибольшей.

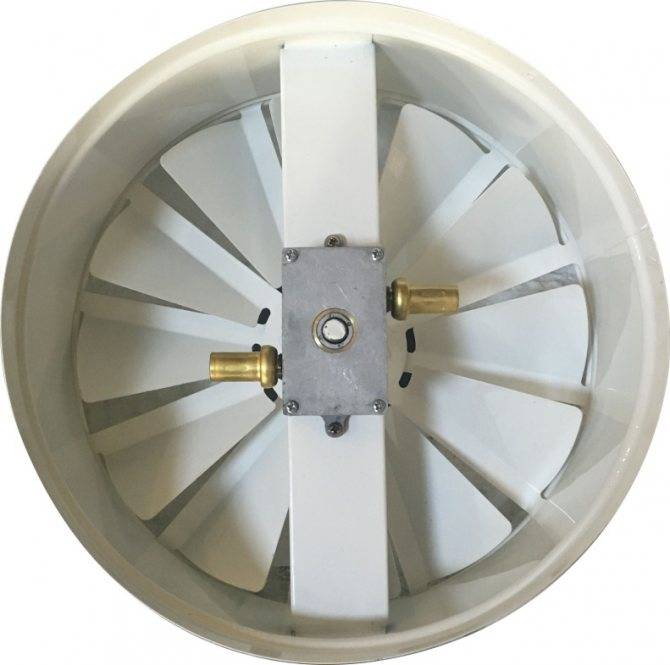

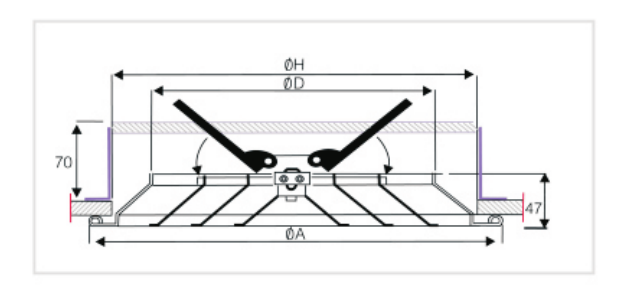

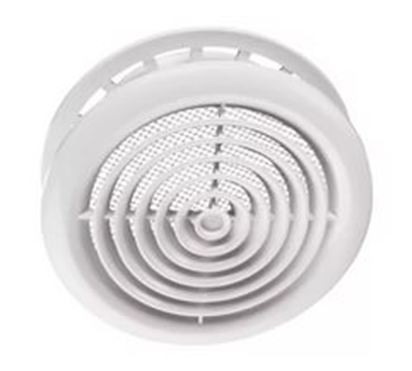

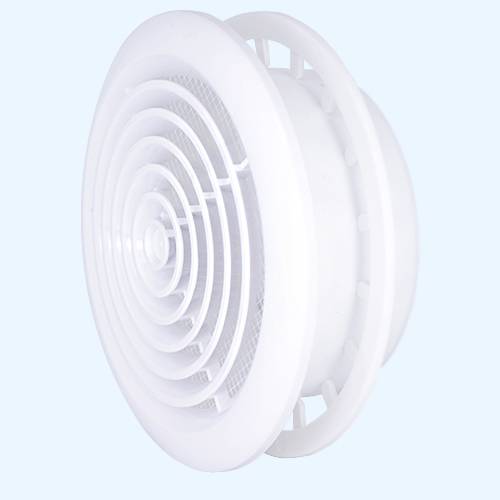

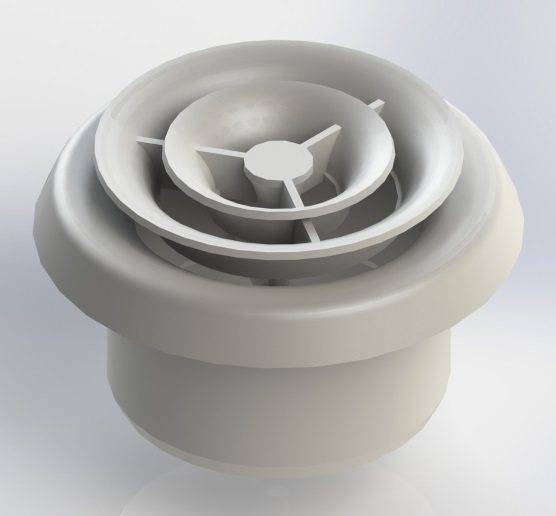

Диффузор вентиляционный круглый с термостатическим приводом
Внутренняя часть такого диффузора имеет форму цилиндра. Далее, через переходники, их можно соединять и с прямоугольными трубами.
Для улучшения движения воздуха внутри изделия может быть установлена крыльчатка, приводимая в движение потоками воздуха.
После разгона она уже сама начинает толкать воздух – в общем, получается замкнутая система. Особенно эффективны крыльчатки на термостатическом приводе, который работает за счет перепада температур.
Диффузоры «Арктос»
Также хороши модели с электрическим двигателем. Они создают движение воздуха принудительно. Тут появляется возможность регулируемого управления режимами работы.

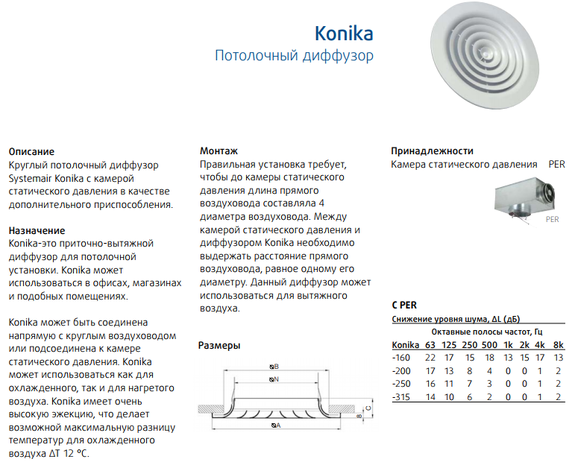

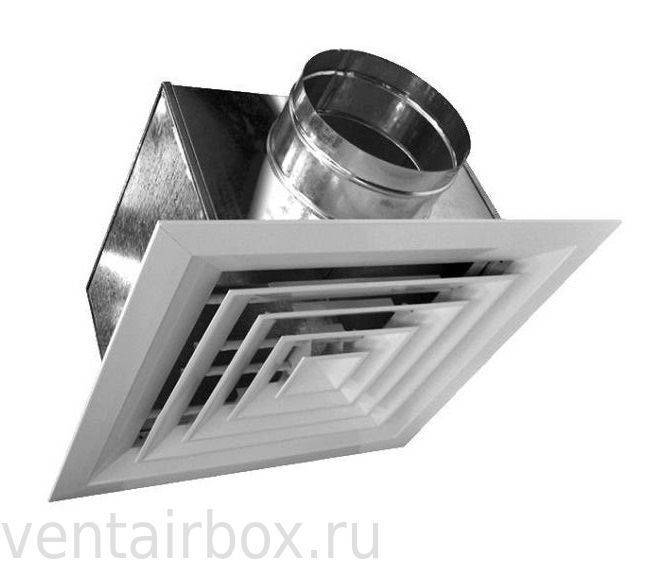

Выше мы упоминали про изделия с камерами статического давления. Нужны они для уменьшения слишком активного движения воздушных масс.

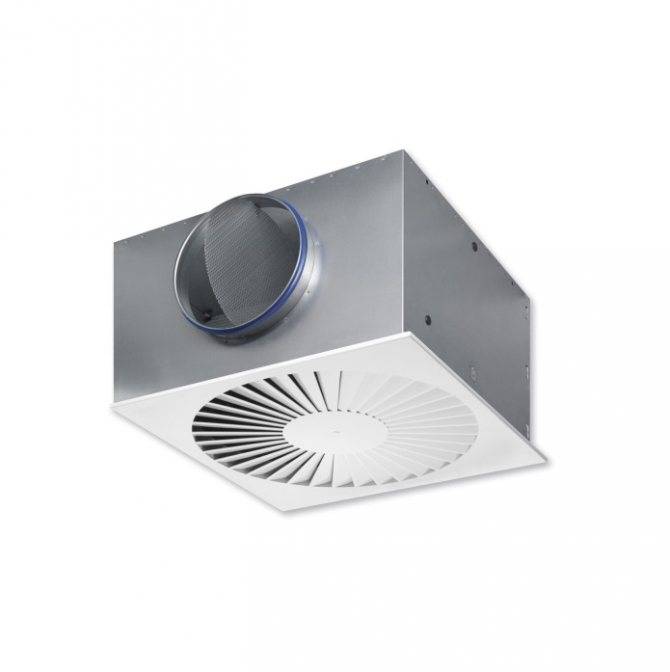

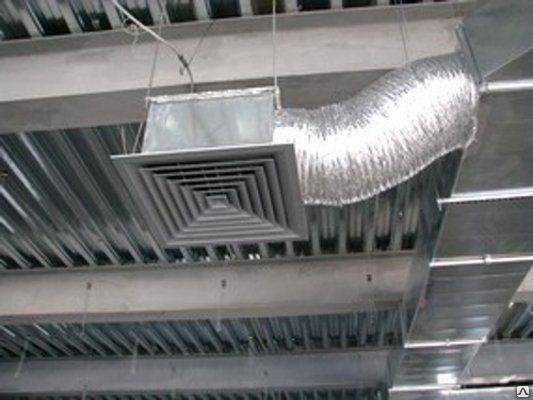

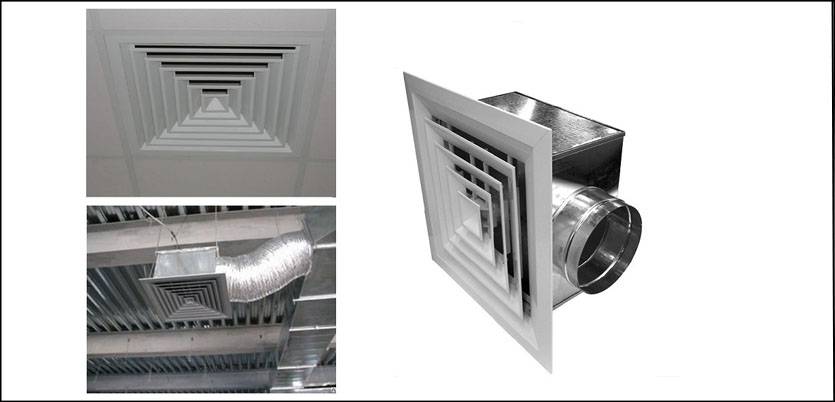

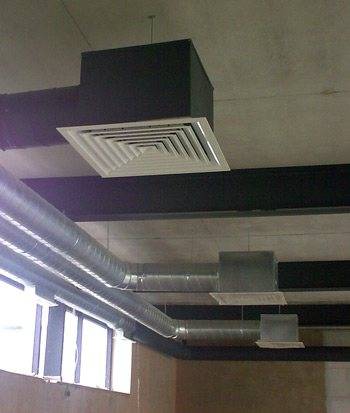

Промышленный диффузор 600х600 с камерой статического давления
Данное приспособление требуется для устранения сквозняков и устанавливается в хорошо продуваемых помещениях.
Типы конструкций
p, blockquote 13,0,0,0,0 —>
Теперь нужно разобраться с типом конструкций, так как это тоже нужно учитывать при выборе вентиляционного диффузора.
p, blockquote 14,0,0,0,0 —>
p, blockquote 15,1,0,0,0 —>

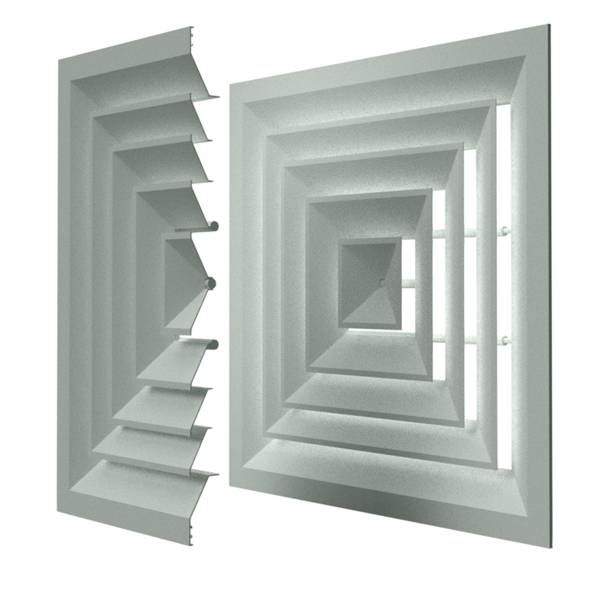

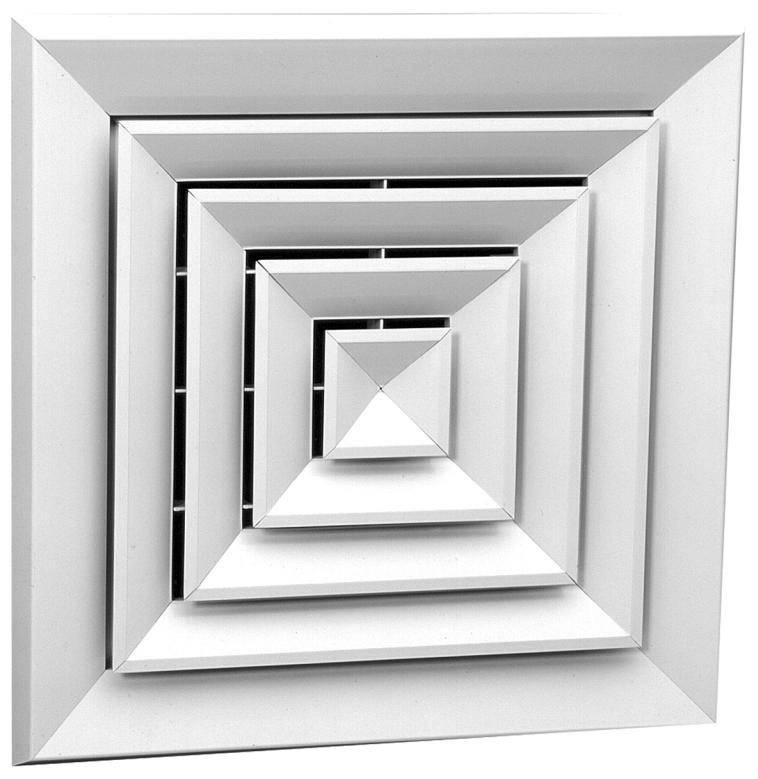

Вихревые модели могут быть круглыми и квадратными. С обратной стороны решетки они оснащены крыльчаткой и кольцом, что позволяет применять их для приточной вентиляции. Бывает так, что крыльчатка отсутствует. С такой конструкцией панель крепят к траверсам коробки с помощью винтов. Крепить можно через фланцевые отверстия или используя кронштейны.
p, blockquote 16,0,0,0,0 —>
Существуют регулируемые и не регулируемые модели. В первом случае есть элементы направляющие поток воздуха, так же можно контролировать и объем подачи воздуха.
p, blockquote 17,0,0,0,0 —>
Иногда требуется дополнительное применение анемостата. Это необходимо, когда нужно организовать циркуляцию большого объема воздуха в крупных помещениях.
p, blockquote 18,0,0,0,0 —>

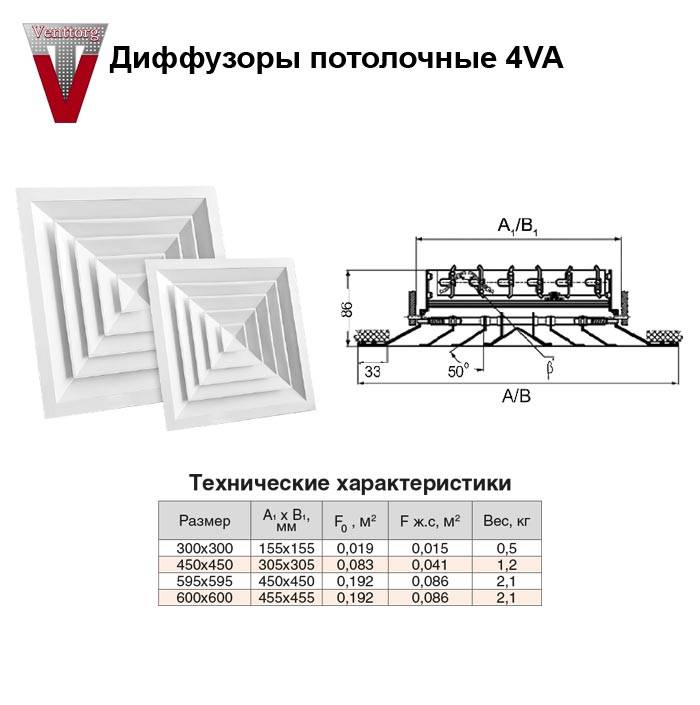

Диффузоры потолочные щелевые, регулируют угол подачи воздуха. Такие модели характеризуются компактностью, само вентиляционное отверстие практически незаметно. Такую конструкцию можно устанавливать и за подвесным потолком.
p, blockquote 19,0,0,0,0 —>

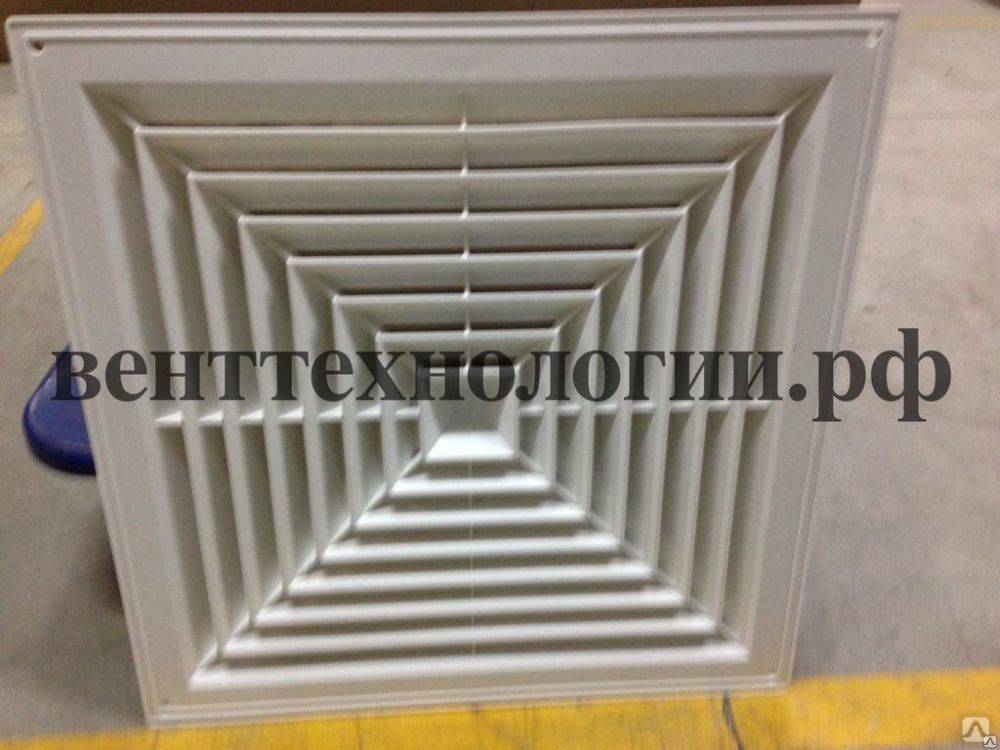

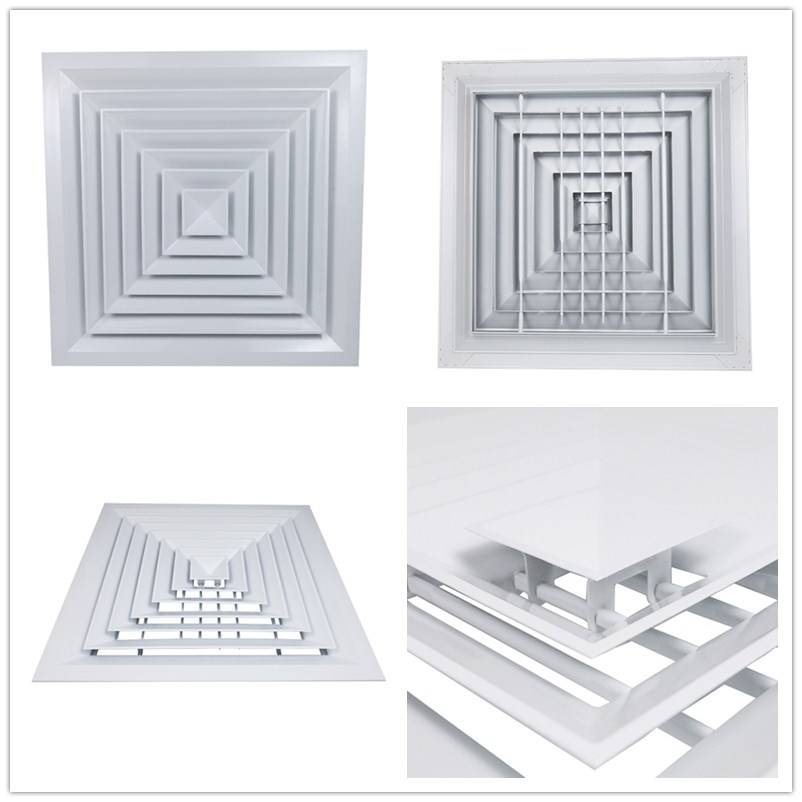

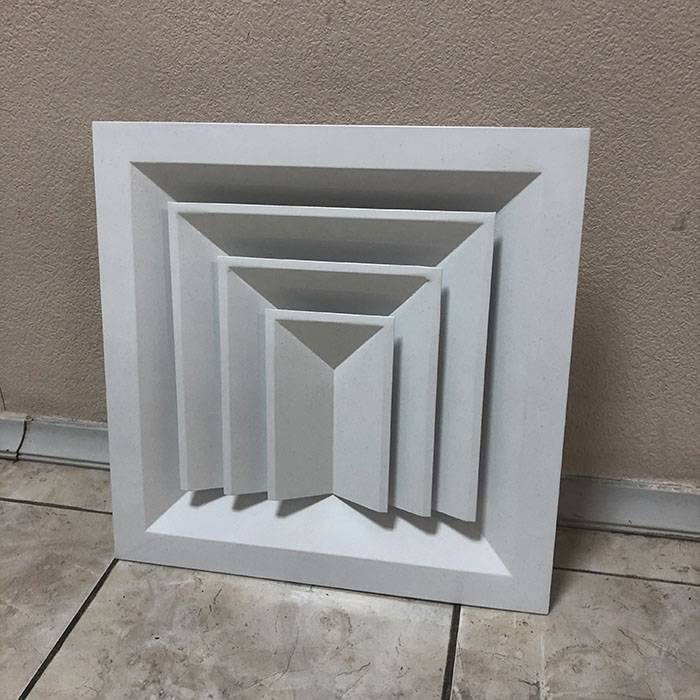

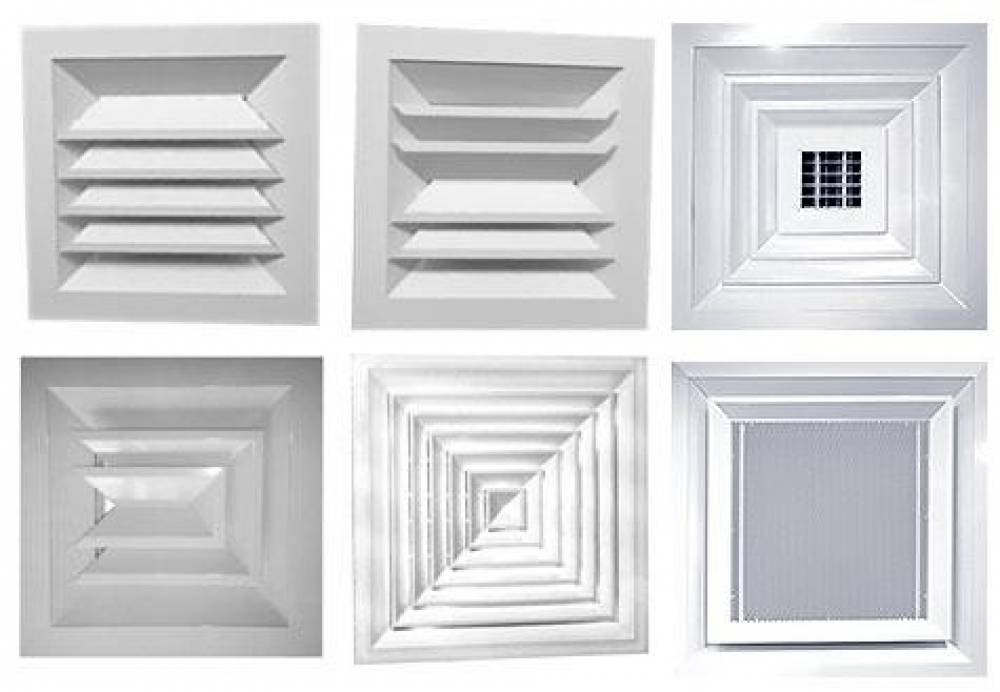

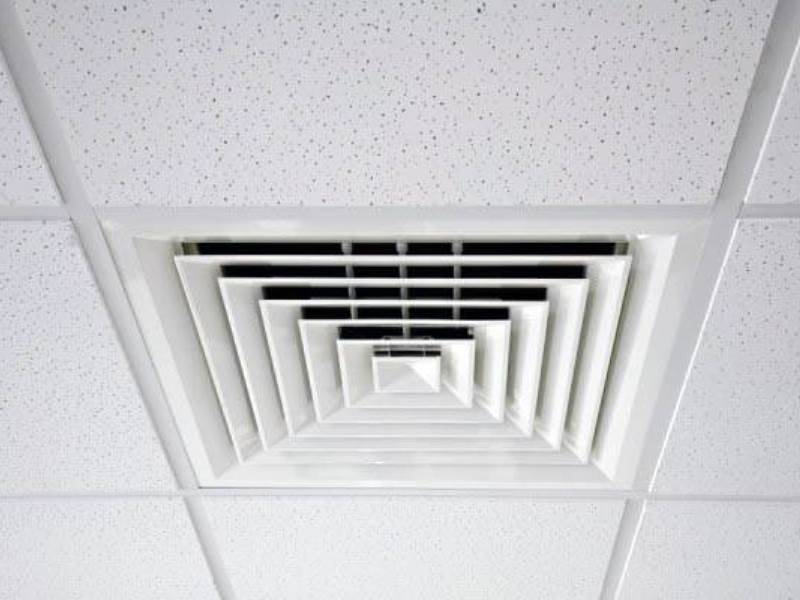

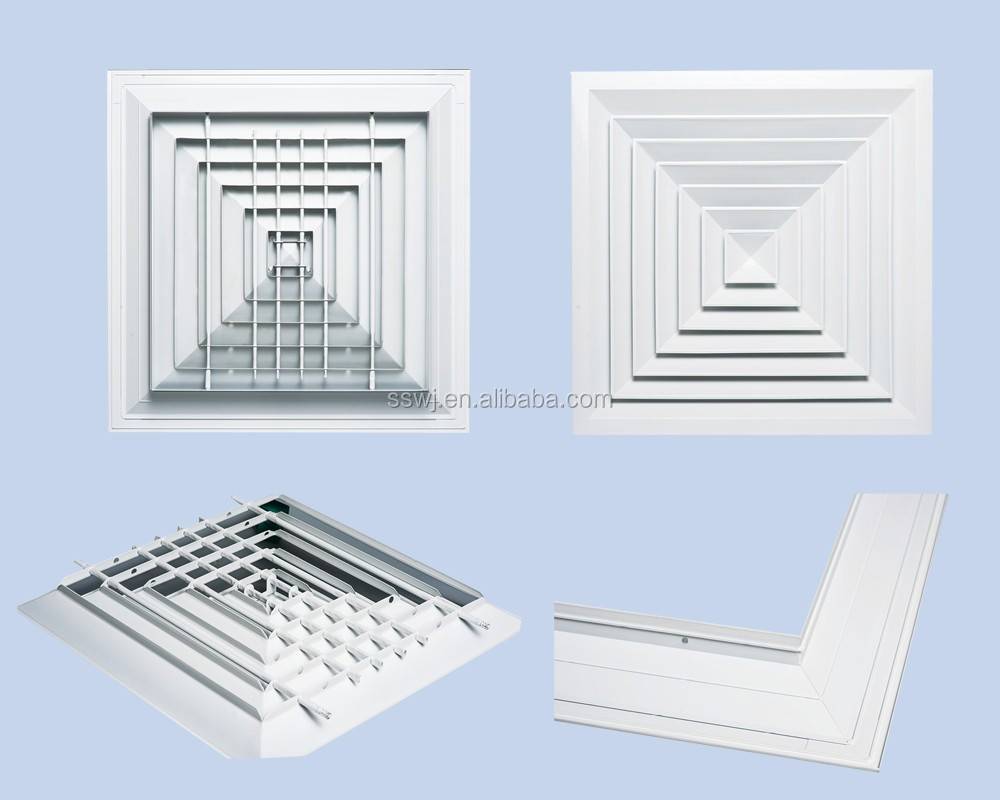

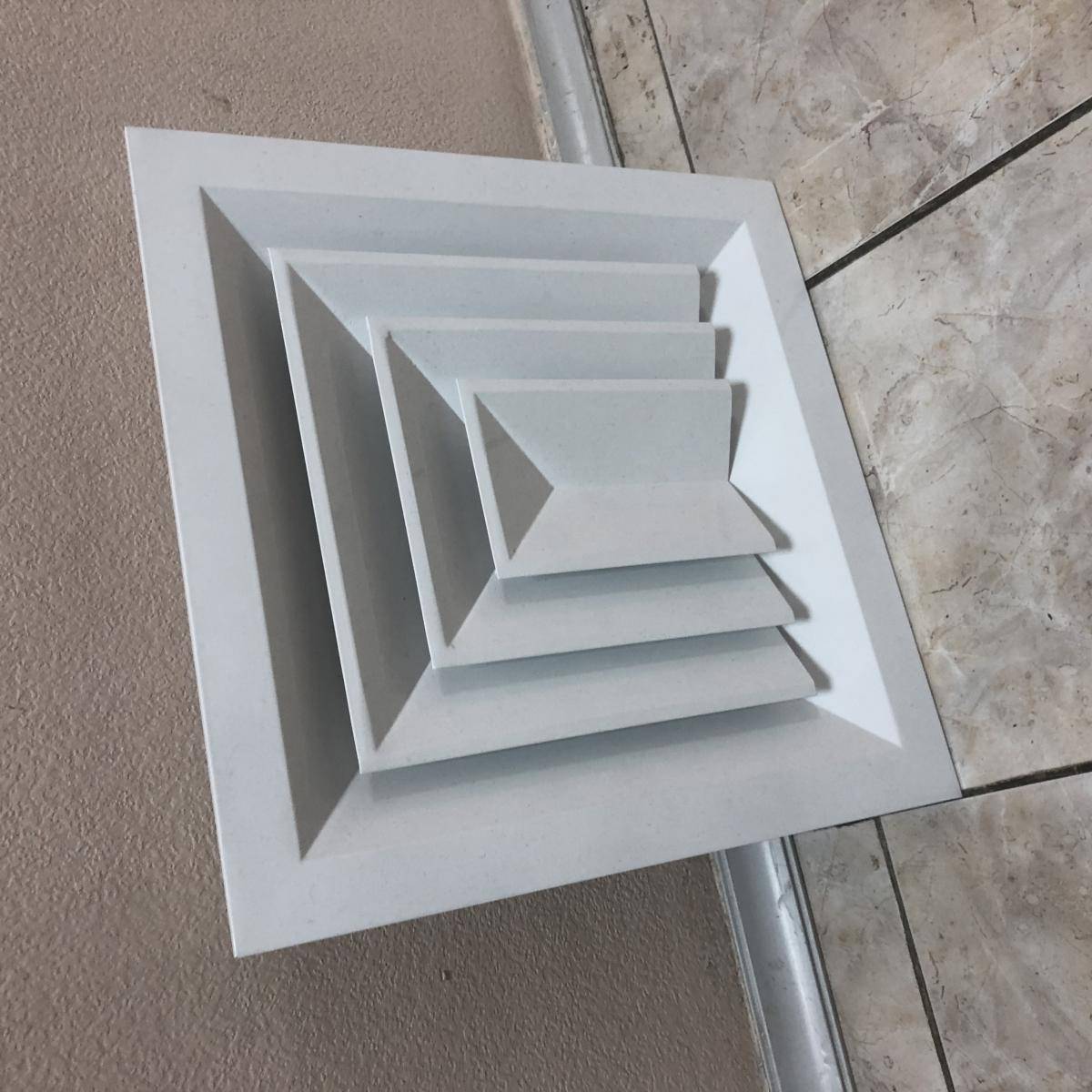

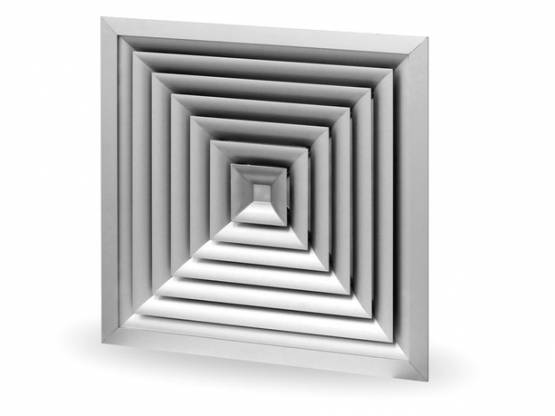

По форме, потолочные диффузоры могут быть квадратные, круглые и прямоугольные. В настоящее время появились и декоративные вентиляционные решетки, которые не только полноценно выполняют свои функции вентиляции, но и служат элементом декора. Производят щелевые устройства из пластика, стали и алюминия. От материала во многом и зависит пропускная способность и долговечность конструкции.
p, blockquote 20,0,0,0,0 —>
Такие вентиляционные диффузоры эффективны для обеспечения воздухом помещения, с высотой потолка 2,6 – 4 метра.
p, blockquote 21,0,0,0,0 —>
p, blockquote 22,0,0,1,0 —>
Можно размещать и несколько элементов вентиляции, соединенных специальным шлангом. Таким образом, достигается лучшая вентиляция комнаты.
p, blockquote 23,0,0,0,0 —>
По принципу работы квадратные и круглые потолочные приспособления практически не отличается. В поле видимости находится только декоративная решетка, за которой установлена камера статистического давления. Она нужна и при вытяжной вентиляции, когда создается отток воздуха из помещения. В таком случае она выступает в качестве буферной зоны, где оседает пыль и мелкий сор.
p, blockquote 24,0,0,0,0 —>
Если вы никогда раньше не сталкивались с системами вентиляции, то разумней будет сперва проконсультироваться со специалистом, особенно, если вы планируете заниматься установкой самостоятельно. В данном случае нужно учитывать и планировку, и отделку потолка, и многие другие факторы.
Конструктивные особенности
Вихревой
Изготавливается любой формы. При приточной вентиляции на своей задней стороне имеет своеобразные «крылья» и кольцо, при обычной вентиляционной системе данная особенность конструкции отсутствует. Монтаж данного типа конструкции производится на винтовые соединения, крепления которых производят через отверстия в корпусе сборки с крепежным кронштейном.
Некоторые диффузорные воздухораспределители позволяют регулировать направление воздушного потока, в их конструкцию добавлены дополнительные механические элементы, позволяющие изменять силу тяги и направление подачи воздушного потока.
Вместе с тем может использоваться и анемостат. Что такое анемостат? Внутрь корпуса диффузора устанавливается распорка, к которой крепится винт регулировки. К винту смонтирована плоская «тарелака»: круглый щит, с свободой движения в плоскости, в пределах поверхности, в которую он утановлен. Другими словами этот щит имеет определенную степень подвижности, и может перемещаться в пределах тубы корпуса диффузора, приближаясь или отдаляясь от диффузорной решетки. В зависимости от его положения, если он находится близко к поверхности выпускной решетки – ток воздуха уменьшается, а если далеко, то увеличивается. В некоторых моделях используется несколько щитовых поверхностей, одна из которых классическая, для всех видов анемостатов, а другая вогнута. Таков принцип работы анемостата.
Подобная конструкция конечно будет лучше осуществлять конвекцию воздушных масс в помещении, однако большим плюсом это не является. Различие в диффузорах и анемостатах — это в том, что последние, имеют возможность изменять силу истечения воздуха (в чистых диффузорных воздухораспределительных системах это сделать невозможно), но анемостаты существуют только округлой формы, а диффузорные распределители существуют различных видов.
Конструкции с вихревым истечением воздушного потока используются используются и рекомендуются для вентиляции крупных помещений. Через них проходит большое количество воздушной среды, и они могут быстро создать комфорт воздушной среды.

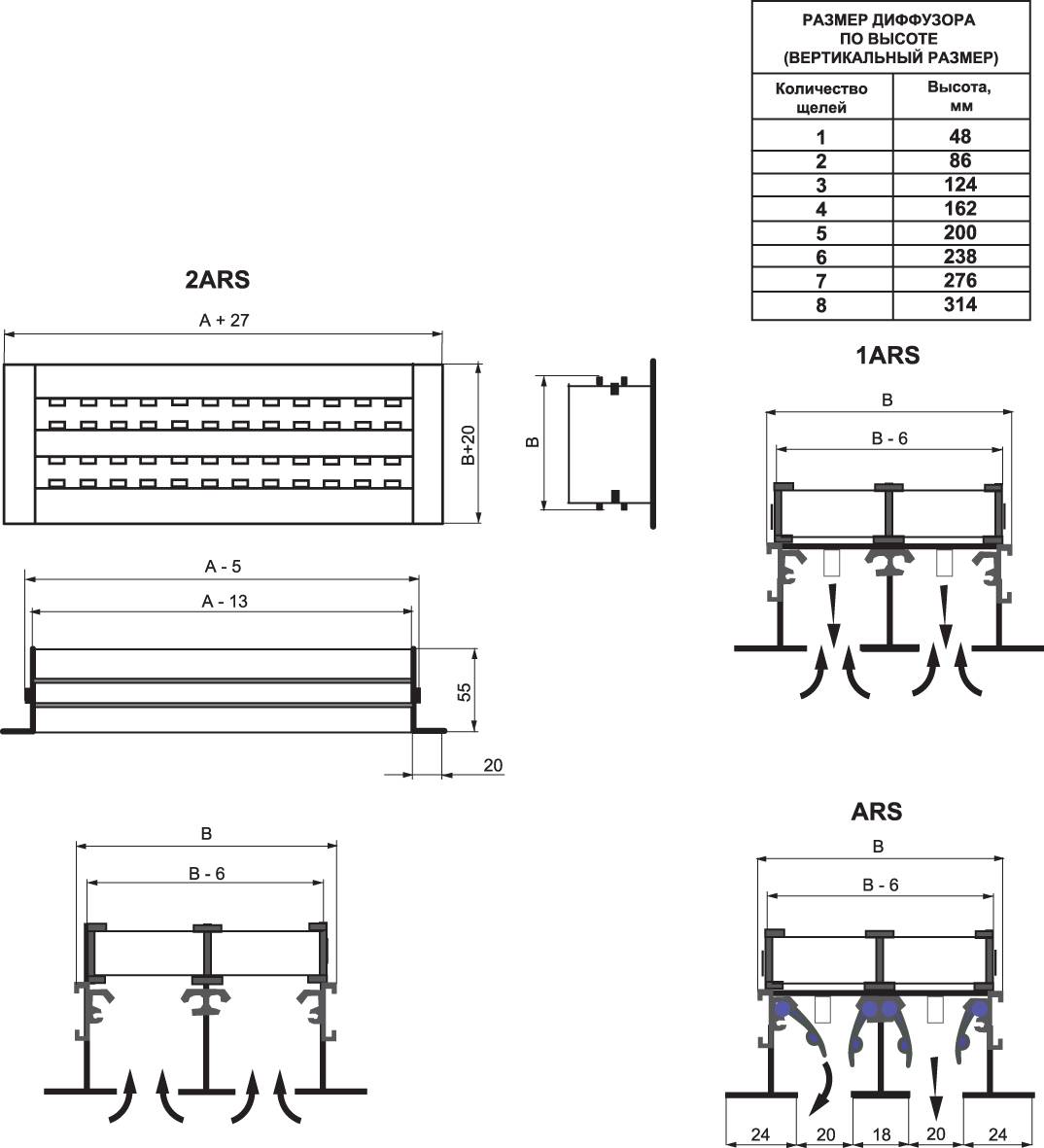

Диффузоры щелевые
Данный вид распределителей воздуха позволяет изменять угол исходящего или входящего воздушного потока. Они отличаются меньшими размерами, в отличии от вихревых и позволяют место выхода конвекционных потоков замаскировать ввиду его малой заметности. Конструкция легка и малогабаритна настолько, что ее можно устанавливать даже в технологическом пространстве навесного потолка. Щелевидные воздухораспределители изготавливаются любой геометрической формы, что позволяет их как технологически, так и декоративно вписать в любое помещение и даже использовать их в качестве декоративных элементов.
- Основные материалы их производства сталь, железо, алюминий или пластик, тип которого выбирается в зависимости от условий внешней среды и их влияния на воздухораспределитель. Как понятно, что там, где нужна прочность и долговечность – там используются различные виды металлов там, где нужна декоративная функция и легкость – алюминий и различные виды пластика.
- Монтаж щелевых воздухораспределителей в навесной потолок производится по правилам: если радиус закругления более 1см, то щелевой диффузор монтируется чуть выше самой потолочной панели, а когда диффузор прямоугольный, то его низ монтируется вровень с плоскостью потолка.
- При монтаже на стену, можно произвести линейную установку щелевидных диффузоров, связав их крепежом и специальным шлангом в одно целое. Соединение выполняется при помощи входящих в комплектацию поставки штифтов. При этом герметичность создается установкой специальных уплотняющих шайб на концах данной конструкции.
- Какой бы геометрической формы бы ни был диффузор, для стороннего взора он представляет собой только декоративную решету, собственно, за которой и находится сам диффузор, а вернее его корпусная камера давления.
Диффузоры полезны не только для выпуска воздуха, но для вытяжных видов вентиляции, в случае которых они служат своеобразной зоной, в которую оседает пылевые и песчаные частицы, переносимые воздухом.
Монтаж диффузора своими руками
Чтобы в процессе монтажа оборудования не возникало никаких проблем, нужно заранее подготовить отверстие для установки. Проем должен соответствовать размеру и форме приспособления.
В комплектующие компоненты, для монтирования диффузора всегда прилагаются специальные фиксирующие защелки. С их помощью агрегат можно установить как в гибкий воздуховод, так и в жесткий канал.
Особенности установки:
Установка диффузора в жесткий канал
- Пред покупкой воздухорассеивателя нужно точно вымерять размер и форму отверстия для приспособления. Агрегат должен быть подобран в четком соответствии с этими параметрами.
- Установка прибора состоит в плавном продвижении приспособление в заранее подготовленное отверстие, до появления характерного звука — щелчка. Монтаж приспособления нужно выполнять аккуратно, дабы избежать повреждения корпуса (при сильном нажатии корпус может лопнуть).
- Затем нужно тщательно осмотреть поверхность и убедится, что между проемом и агрегатом отсутствуют неровности либо выступы.
- Если обнаружились дефекты монтажа, нужно проверить все защелки и удостовериться в том, что они сработали. В противном случае нужно надавить на необходимую часть устройства, до момента его фиксации.
Установка диффузора в мягкий канал
- Для начала нужно достать рукав из отверстия в стене и прикрепить к нему прибор для рассеивания воздушных потоков.
- Затем, рукав помещается в канал, а за ним и агрегат.
- Когда система начала соприкасаться с поверхностью стены нужно зафиксировать приспособление. Для этого необходимо потребуется потихоньку, не прилагая особых усилий надавливать на диффузор до тех пока не сработают механизмы крепления.
- Убедиться в отсутствии дефектов монтажа (выступы, неровности над поверхностью стены).
Установка диффузора в бесканальную вытяжную вентиляцию (отверстие в стене)
- Изначально нужно подготовить отверстие, в котором будет установлен агрегат для рассеивания потоков воздуха. Для этих целей рекомендуется использовать трубу, параметры которой будут соответствовать размеру диффузора.
- Сам проем в стене можно выполнить из трубы. Для этого нужно отмерить длину отверстия от внешней стенки к внутренней, затем подогнать под эти размеры трубу.
- Подогнанную трубу вставить в отверстие и установить в нее прибор по вышеописанному принципу.
- Крепление трубы к отверстию можно осуществить с помощью пены для монтажа.
Если в комплектующие детали диффузора не входят защелки для крепления их можно заменить клеем, анкерами, герметиком либо саморезами.
Разновидности бытовых вентиляционных моделей
Бытовые вентиляторы дополнительно классифицируются по месту установки.

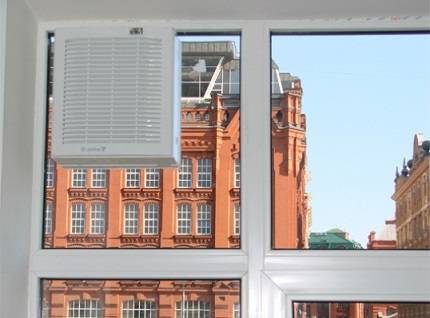

Оконные. Прибор монтируется в форточку или стену возле окна, воздуховод отсутствует. Такое оборудование преимущественно используется в общественных заведениях: кафе, парикмахерских и т.д. Самостоятельная врезка в установленные ПВХ-окна проблематична.
Оконные вентиляторы производятся с круглым и квадратным профилем. Некоторые модели оснащаются обратным клапаном, препятствующим проникновению пыли вовнутрь жилья
Кухонные. Выводят пары и различные запахи, возникающие во время готовки. Вентилятор монтируется непосредственно в вытяжной зонт. Исходя из конструкции различают плоские, купольные и встроенные вытяжки. Кухонные вентиляторы должны быть жаропрочными и иметь внешнюю защитную сетку.

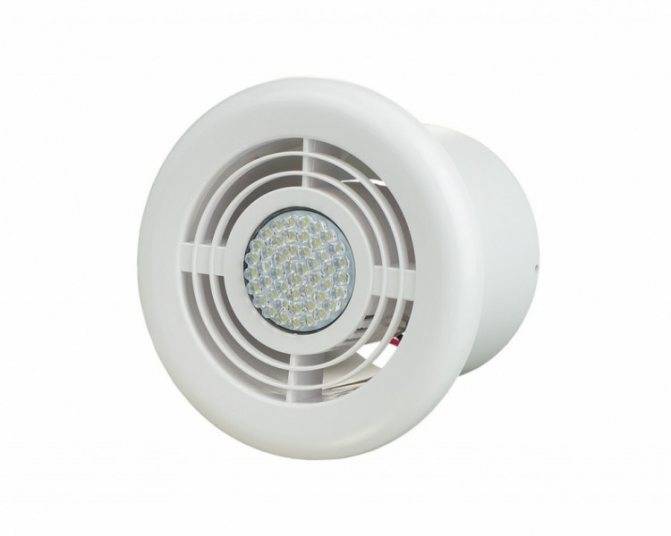

Оборудование для санузла. Для повышения эффективности вытяжной вентиляции туалета и ванной комнаты используются накладные настенные и потолочные вентиляторы. Компактные агрегаты экономичны и просты в установке.
Внутренняя часть корпуса помещается в вентканал, а наружная выступает и закрывается вентиляционной решеткой. В ванной комнате целесообразно использовать вентилятор с гидродатчиком
Независимо от типа выбранного вентилятора, особое внимание следует уделить маркировке прибора, а именно – степени защиты IP. Стандарт IP характеризует защищенность оборудования в не агрессивной среде. Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

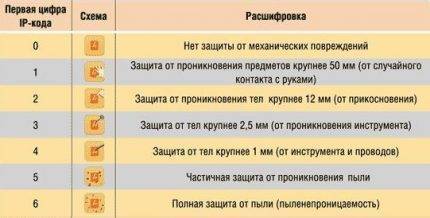

Первая цифра имеет значение в диапазоне 0-6 и указывает на уровень защищенности от проникновения посторонних предметов, пыли и контакта с руками

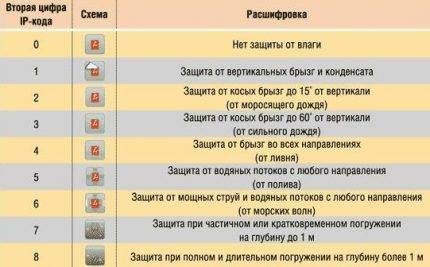

Уровень защиты от попадания вовнутрь корпуса влаги указывает вторая цифра маркировки.
Высока вероятность проникновения воды в приборы со значением «0». Они допустимы к установке только в «сухих» помещениях. Наивысшая степень защиты «8» гарантирует сохранность вентилятора при полном погружении в воду

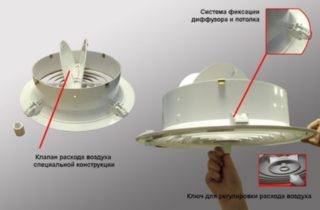

Что представляет собой вентиляционный диффузор

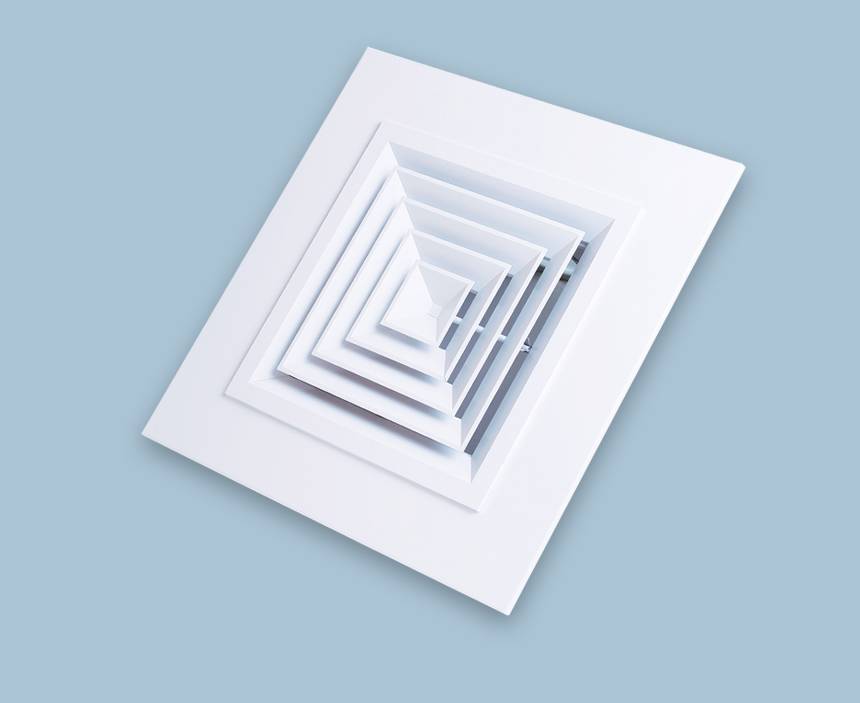

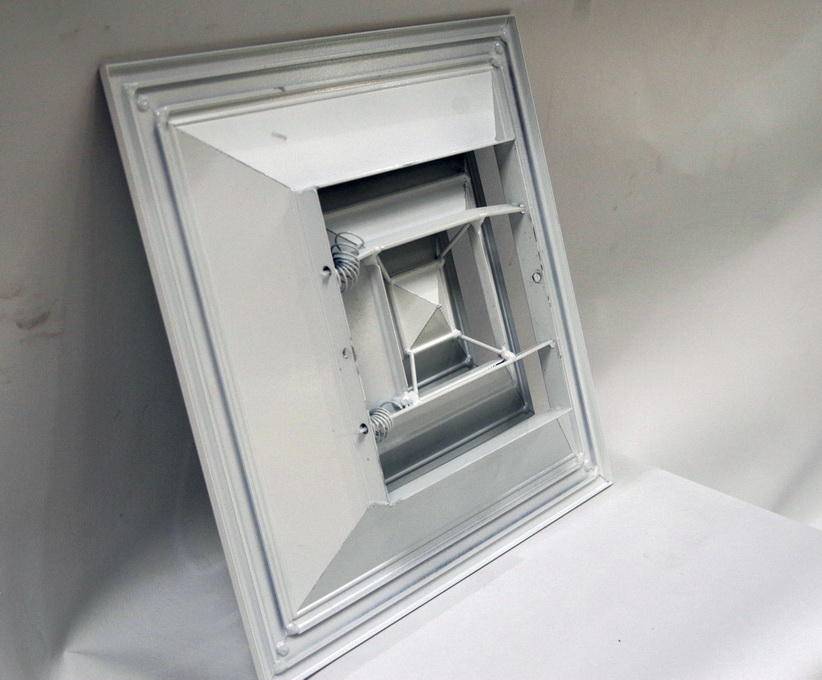

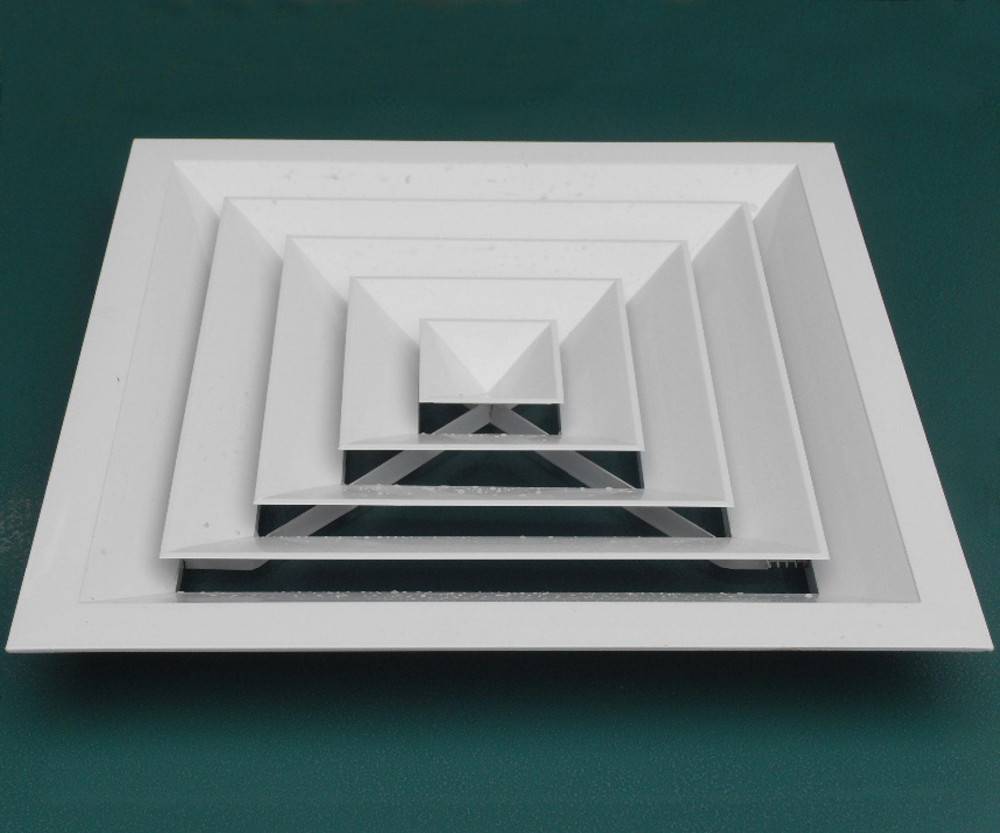

Вентиляционный диффузор – это прибор, который обеспечивает циркуляцию воздуха в помещении. Не смотря, на такое сложное название, этот вентиляционный элемент имеет несложную конструкцию и его можно самостоятельно установить в доме. Большинство таких приборов имеют привлекательные формы и легко вписываются в любой интерьер жилищного помещения. Причины установки диффузора в жилых помещениях имеют достаточно разный характер:
- в помещении сделаны подвесные потолки, которые нарушают процесс вентиляции;
- в доме повышена влажность воздуха;
- в помещении курят, и как известно никотиновый дым негативно влияет на здоровье и т.п.
Вентиляционный диффузор проводит приток и отток воздуха в помещении, при этом производится минимальная потеря тепла, что считается очень выгодным для пользователей.
