Приточно-вытяжная вентиляция для квартиры: эффективные системы воздухообмена

Оборудование для вентиляционной системы

Сегодня есть несколько способов организации системы приточно вытяжной вентиляции. Все зависит от размеров помещения, финансовых возможностей, типов постройки. Их можно различить между собой по следующим критериям:

  • По сложности монтажа, возможно ли установить все самостоятельно или лучше пригласить специалистов;
  • В зависимости от стоимости оборудования и его обслуживания (замена фильтров, затраты на электроэнергию);
  • По охвату, система вентиляции работает в одном помещении, либо обслуживает все здание.

Рассмотрим, какое сегодня существует оборудование для монтажа приточно вытяжной вентиляции, и вы сможете подобрать подходящее.

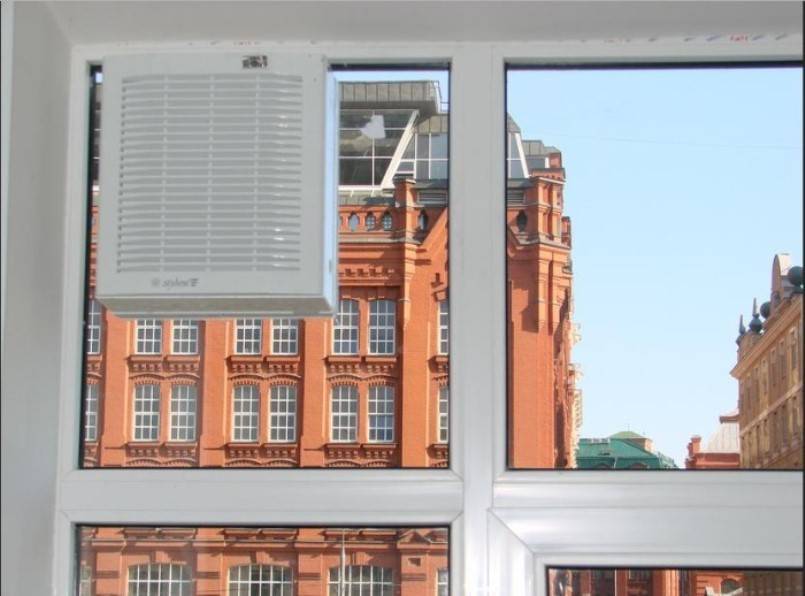

Оконные и канальные вентиляторы

Самый простой способ устроить вентиляцию в квартире – это использовать оконные или канальный вентиляторы.

Такие вентиляторы чаще всего можно увидеть в квартирах, установленные на кухне. Проще выполнить монтаж в форточку, заменив стекло прозрачным пластиком и закрепив в нем вентилятор.

Канальные устанавливаются в существующие вентиляционные системы квартиры для увеличения притока воздуха.

При использовании таких вентиляторов возникают некоторые трудности:

  • Трудно подобрать необходимую мощность, чаще выбирают что есть или по дешевле;
  • Не для всех окон такой монтаж подойдет, для современных стеклопакетов сделать это очень затратно и сложно;
  • Нагнетаемый вентилятором воздух с улицы является влажным, холодным и с неприятным запахом.

Стенные проветривали

Не много сложнее в монтаже и дороже – приточная вентиляция устанавливаемая в стене.

Такие системы также делятся на несколько видов:

  • Пассивные проветривали. Такая система увеличивает приток воздуха в помещение. Представляет собой специальное отверстие в стене. Такое отверстие декорируют, закрывают решетками или жалюзями, что ограничить попадание в помещение мусора или насекомых.
  • Клапаны приточной вентиляции. Позволяют лучше регулировать поток воздуха. При открытии пропускают воздух в помещение.
  • Принудительные проветривали. Такая система позволяет организовать приточно-вытяжную вентиляцию с помощью вентиляторов. Одни вентиляторы нагнетают воздух в помещение, другие обеспечивают выход отработанного воздуха наружу.

Принудительная приточная установка

Такая приточная установка более дорогая предыдущих вариантов. Состоит из нескольких частей: вентиляторов, фильтров, вентиляционных каналов, клапанов.

Монтируется чаще всего на балконе или на стене дома. При таком устройстве шум установки не мешает жильцам дома.

Помимо стоимости самой установки, придется также нести затраты на ее обслуживание (необходимо выполнять замену фильтров). И ежемесячные затраты на электроэнергию.

Приточно-вытяжная установка с функцией рекуперации воздуха

Принудительная  приточно-вытяжная вентиляция очень хорошо выполняет воздухообмен. Но большим ее минусом является то, что теплый воздух быстро выходит на улицу, а на его место приходит холодный, который опять нужно нагревать.

Такая проблема решена в установке с функцией рекуперации воздуха. Принцип работы системы заключается в обмене теплом отработанного воздуха с холодным, который закачивается в квартиру.

Приточно-вытяжная вентиляция относится к самым дорогим внутренним коммуникациям в загородном доме. Следует тщательно обдумать стоит-ли монтировать дорогостоящее оборудование и оплачивать приличную стоимость монтажа данной коммуникации, так как эту работу следует поручить только проверенным специалистам.

Сущность вентиляции в помещении

Вентиляция — это процесс постоянного обновления воздушных масс в жилом или производственном помещении. Она необходима по той простой причине, что человек в процессе своей жизнедеятельности поглощает кислород и выделяет углекислый газ. Если оставить человека в герметично закрытой комнате, он через время задохнётся. Если людей будет несколько, процесс пойдёт быстрее — кислород из воздуха будет употреблён дышащими, а его место займёт газообразная углекислота. Этот процесс длительный, ведь человек за один вдох не может впитать весь кислород из воздуха, втянутого в лёгкие. Но речь ведь и не идёт о гибели, а лишь о комфорте. Постоянный приток воздуха, в котором растворён 21% кислорода — основная задача квартирной вентиляции.

Скопление углекислоты при недостаточной вентиляции вредно для здоровья

Есть ещё одна причина, по которой вентиляция помещений является стандартом эксплуатации квартир. В жилом доме поглощает кислород и выделяет вредные газы не только человек. Газовая плита, колонка, духовка делают это намного быстрее. Без отвода вредных газов через вентканалы они накапливаются в опасных концентрациях. При неисправности водогрейного и кухонного оборудования на природном газе он может начать выделяться, не сгорая. Наполнив помещение, он создаст риск взрыва от одной зажжённой спички. Не дать накопиться газу накопиться в опасной концентрации — также задача вентиляции. Поэтому нельзя пренебрегать требования к воздухообмену в квартире.

Вентиляция обеспечивает комфорт

Вентиляционные клапаны для окон

Естественная схема вентиляции в квартире способна обеспечить жильё кислородом благодаря проветриванию через окна, форточки, щели в полу или дверях. Но данные способы были актуальны ранее, современные же окна характеризуются высокой герметичностью. Естественные отверстия заменяют специальными регулируемыми отверстиями. Это небольшие вентиляционные решения с хорошим функционалом.

Стеновые и оконные клапаны

Насколько эффективно действуют отверстия реально прочувствовать только с наступлением холодов. Холодные потоки, забор которых осуществляется с улицы, внутри конструкции смешивается с тёплым кислородом комнаты, и только после этого попадает в жильё.

Вентиляция кухни

Кухня, чаще других комнат, нуждается в дополнительной вентиляции. Выполняя монтаж вентиляции в квартире, стоит сразу задуматься об установке кухонной вытяжки. Вытяжки бывают разных видов:

Строение вентиляции для кухни

  1. Подвесные;
  2. Встраиваемые;
  3. Каминные.

Самым простым и дешевым вариантом являются подвесные модели, однако в них необходимо периодически менять угольные фильтры. Встраиваемые модели более мощные и оснащены многоразовым, моющимся фильтром из тонкого алюминия. Каминные или купольные вытяжки самые мощные, чаще всего их устанавливают в больших квартирах и домах.

Монтаж системы приточно-вытяжной вентиляции и эжекционных доводчиков в загородном доме площадью 1025 кв. метров

Система вентиляции этого загородного дома построена на базе приточно-вытяжной установки с рекуперацией Swegon Gold.

Система вентиляции интегрирована с другими климатическими системами дома: отопление, вентиляция и охлаждение помещений загородного дома производятся с помощью эжекционных доводчиков Swegon Paragon.

Фото вентиляционной установки Swegon Gold в загородном доме. Монтаж будет выполнен в ближайшее время

Фото выполненного монтажа 2-х эжекционных доводчиков Swegon Paragon над окнами

Фото выполненного монтажа климатического модуля Swegon Paragon для охлаждения, обогрева и вентиляции помещения

Фото комфортного климатического модуля Swegon Paragon для охлаждения, обогрева и вентиляции помещения

Фото выполненного монтажа модуля Swegon Paragon с подводом труб горячей и холодной воды

Фото выполненного монтажа 2-х климатических модулей Swegon Paragon над окнами

Фото комфортного модуля Swegon Paragon

Фото выполненного монтажа 2-х климатических модулей Paragon в нишах, со стороны приточных решеток

Фото монтажа Swegon Paragon со стороны подводки труб холодной (для охлаждения) и горячей (для обогрева) воды

Фото модуля Swegon Paragon с подключенными трубами холодной (для охлаждения) и горячей (для обогрева) воды

Фото эжекционного доводчика Swegon Paragon со стороны подключения воздуховода и труб с горячей и холодной водой

Фото выполненного монтажа 2-х модулей Swegon Paragon с подключенными трубами и отверстия в потолке для подключения воздуховода

Фото выполненного монтажа 2-х модулей Swegon Paragon в загородном доме со стороны приточных решеток

Где купить систему приточной вентиляции для квартиры: обзор рынка с ценами, отзывами, полезными советами

Бренд / МодельЦена, руб.Технические параметры, особенности
TION/ O2 Standard20100-25800Приток воздуха до 120 м³/часФильтры грубой и тонкой очистки Максимальный уровень шума − 52 дБЧетыре скорости вентилятора
TION/ 3S Standard29900-36100Максимальный приток воздуха − 140 м³/часТри фильтраМаксимальный уровень шума − 35дБ6 скоростей вентилятораВозможность подключения блока MagicAirУправление с мобильного гаджета с применением специализированного ПО
Ballu/ AirMaster BMAC-200 Base26000-26900Приток – до 200 м³/часУровень шума – до 45 дБЧетыре фильтраКласс защиты по стандарту − IP20Встроенный электронагреватель
Blauberg/ Winzel Expert24900-29900Приток − от 15 до 50 м³ за часОдин фильтр грубой очисткиВстроенный рекуператорВоздуховод − 160 ммШум – до 30 дБ.
Lufberg/ iFresh LFU21000-29800Температурные датчикиЭлектронагреватель мощностью 800 ВтПульт ДУМаксимальный уровень шума − не более 39 дБ.
MMotors/ Эко-Свежесть 03-И17500-20600Приточная вентиляция с датчиками температуры и влажностиКласс защиты − IP44Один фильтр грубой очисткиВстроенный нагревательный элемент − 440 Вт
Shuft/ ECO 250/1-3,0/124100-25800Подключаемый канал − 250 ммЭлектронагреватель мощностью 3 кВтПриток – до 780 м³/часМодуль управления – опция за дополнительную плату
КИВ/ 1251900-3500Круглый/квадратный каналПроизводительность – до 50 м³/часРучная регулировка клапана

Чтобы приточную вентиляцию купить без ошибок, следует изучить отзывы владельцев:

Grilur, Россия, приточная вентиляция Lufberg Ifresh: Достоинства: Подогрев входящего воздуха. ДУ, дизайн. Одним, но не менее важным, критерием выбора для нас был уровень шума. При наглядном сравнении, т.е. фактической поочерёдной работе систем, по собственному субъективному мнению (на слух, без измерения децибел приборами), iFresh оказался самым тихим.

Недостатки: Хотелось бы предложить производителю поискать возможность уменьшения размеров, но при сохранении существующих качественных характеристик.

Подробнее на Отзовик: http://otzovik.com/review_2271679.html

Типичное место правильной установки приточной вентиляции в квартире с фильтрацией – над радиатором системы отопления

Tess, Альметьевск, Домвент:Достоинства: В нашей квартире после установки пластиковых окон повысилась влажность, запотевали окна, в углах и на стенах появилась плесень. Мы заказали монтаж приточного вентиляционного клапана «Домвент» и не пожалели об этом! В течение нескольких суток нормализовалась влажность в помещении, стало легче дышать, начали высыхать углы. Сделали ремонт и повторного появления плесени не наблюдается! Дома свежий воздух, ночью спится отлично! Рекомендую всем, у кого есть маленькие дети!

Недостатки: Отсутствуют!

Подробнее на Отзовик: http://otzovik.com/review_390524.html

Олга Вольга, Россия, Тион 3S: Достоинства: Компактный, хорошо вписался в интерьер, простое управление, несколько режимов, работа сервисной службы. Режимы выбираются с помощью пульта, с этим проблем нет. Можно установить только на приток, приток-циркуляцию внутри, циркуляцию внутри помещения (меню). Есть функция подогрева воздуха (градусник на пульте), можно вообще без подогрева. Уменьшение − усиление притока воздуха (значок вентилятор), на максимум можно ставить для быстрого кратковременного проветривания, для постоянной работы нужно снизить скорость. Шумит умеренно.

Недостатки: Запах полгода до замены прибора на новый».

Подробнее на Отзовик: https://otzovik.com/review_4852391.html

Итак, вентиляционные системы для квартиры в статье рассмотрены достаточно подробно. Для получения дополнительной информации пользуйтесь комментариями к статье. Здесь же задавайте собственные вопросы, делитесь отзывами о типовых тематических предложениях рынка и преимуществах собственных инженерных решений.

Видео с установкой простейшего клапана приточной вентиляции профессиональной бригадой:

Виды, их отличия – цены

Для того чтобы в вашем доме либо офисе постоянно был комфортный микроклимат и свежий воздух, то для этого устанавливается приточный осевой вентилятор. Данный вентилятор делиться на такие виды:

  • Вентилятор крышный осевой — используется в системах вытяжной вентиляции, который устанавливается: на крышах кафе, ресторанах, гаражей и других производственных помещений. Крышный вентилятор служит для того, чтобы удалять воздух из помещения непосредственно через крышу. Так как крышные вентиляторы устанавливают на крышах зданий, то они должны максимально быть защищены от внешней среды: дождя, снега, сырости и влаги.
  • Оконный вентилятор – устанавливается в часть проёма окна в помещении с повышенным уровнем влажности. Предназначенный данный вентилятор для удаление воздуха из помещения (без воздуховодов). Преимуществом вентилятора является его компактность и лёгкость в обслуживании. В большинстве случаев оконный осевой вентилятор изготавливают из высококачественного пластика бежевых и белых тонов. При работе осевого вентилятора вибрация на окна не распространяется, так как данная модель оснащена антивибрационной прокладкой.
  • Форточный вентилятор – устанавливается в форточку, предназначаемый для улучшение микроклимата в помещении. Форточный вентилятор оснащён автоматическими жалюзями.
  • Настенный осевой вентилятор – чаще всего устанавливается на кухне, санузле и офисном помещении. В отдельных случаях осевые настенные вентиляторы крепятся в отверстиях вентиляционных шахт в подвесных потолках.

Приточный вентилятор в ванной комнате

В каждое современное здание в соответствии строительных норм должен поступать очищенный свежий воздух. Для этого устанавливается приточный вентилятор с фильтром. На сегодняшний день приточные вентиляторы оснащены системами фильтрации, способные очистить поступающий воздух от: грязи, пыли, мелких насекомых и запахов.

Купить приточные вентиляторы вы сможете согласно ниже перечисленным ценам:

  • Вентилятор осевой настенного типа «FE031-4DQ-OC-A7», цена от 11 481 рублей;
  • Вентилятор осевой настенного типа «FE050-SDQ-4F-A7», цена от 14 814 рублей;
  • Крышный вентилятор «TFSR 160» EC, цена от 16 232 рублей;
  • Крышный вентилятор «DVN 355DV», цена от 49 177 рублей;
  • Вентилятор настенный осевой оконный «Dospel EF 200AS», цена от 2 800 рублей;
  • Настенный вентилятор с увлажнителем воздуха «AOX Mist Fan MF 095H», цена его от 22 000 рублей;
  • Вентилятор осевой канальный «FE050-VDF-4I-V7», цена его от 177 77 рублей.

к меню

Расчет, монтаж и цены

style=»display:block; text-align:center;» data-ad-layout=»in-article» data-ad-format=»fluid» data-ad-client=»ca-pub-9337857885889635″ data-ad-slot=»9725334793″>

Чтобы правильно подобрать и рассчитать систему приточной вентиляции, нужно уделить внимания нескольким основным аспектам:

  1. Знать общую производительность вентиляционной системы.
  2. Знать максимальную мощность вентилятора, который создает давление в системе.
  3. Скорость подачи воздушной массы по воздуховодам и допустимый уровень шума.
  4. Знать мощность калорифера.

Установка приточного вентилятора

Этапы монтажа приточного вентилятора (системы):

  1. Перед монтажом приточной системы вентиляции требуется проверить на исправность все вентиляционные шахты в помещении, где устанавливается приточный вентилятор.
  2. После того, как в стене нанесена разметка, прорезаются отверстия под воздуховоды.
  3. Снаружи дома крепится специальная рама, на которую устанавливается оборудование приточной системы вентиляции.
  4. После того, как оборудование приточной системы вентиляции закреплена к стене, к ней подсоединяются воздуховоды.
  5. Оборудование можно подключать к сети.

Если установка приточной системы вентиляции произведена не правильно, то могут возникнуть следующие проблемы:

  • Присутствует сильный шум в воздуховоде и система сильно вибрирует;
  • Попадание посторонних предметов в вентиляционную систему;
  • Отсутствие притока воздуха;
  • Попадание холодного воздуха в зимний период.

Система приточной вентиляции

Цены на монтаж приточной системы вентиляции:

  • Установка приточной системы вентиляции до 500 м³/ч от 28 00 рублей;
  • Установка приточной системы вентиляции 20000 м³/ч — 50000 м³/ч от 102 000 рублей;
  • Установка приточно-вытяжной системы вентиляции 20000 м³/ч — 50000 м³/ч от 184 000 рублей;
  • Установка радиального вентилятора 20000 м³/ч — 50000 м³/ч от 23 000 рублей;
  • Установка канального/осевого вентилятора 20000 м³/ч — 50000 м³/ч от 28 000 рублей.

к меню

Канальная приточная вентиляция

Канальные воздуховоды

Канальная приточная вентиляционная установка в квартире это наборная система: блок с оборудованием, от которого по воздуховодам воздух подается в помещения.

Полноценная вентиляция для квартиры, обеспечивающая приток воздуха. Сложность установки заключается в размещении блока и вентканалов, которые необходимо задекорировать или спрятать под фальшпотолком. На выходы вентканалов крепятся решетки. Выбор мест для них тоже очень важен для создания комфортной обстановки в квартире.

Бытовая приточная вентиляционная установка в квартире должна обладать средней производительностью 400 кубометров воздуха в час, а для загородных домов до 2500 кубометров. Приобретая приточную вентиляционную установку для квартиры, следует учитывать:

  • статическое давление;
  • производительность;
  • уровень шума;
  • комплектацию;
  • функции автоматической системы управления;
  • фильтрацию воздуха;
  • место размещения.

Производительность. Не обладая специальными навыками расчетов, можно в среднем ориентироваться на следующие показатели:

  • для квартир площадью 35 – 60 кв. метров производительность приточной установки – 200 – 350 кубометров в час;
  • для квартир площадью 70 – 130 кв. метров производительность 300 – 500.

Статическое давление. Оно зависит от длины и формы воздуховодов, количества дополнительных фильтров. Для квартиры площадью до 90 кв. метров подойдет приточно-вытяжная установка вентиляции со статическим давлением от 450 Па.

Приточная установка сфера

Уровень шума. Определяется на входе и на выходе. Наибольшее значение акустическая мощность приточно-вытяжной вентиляционной установки имеет, когда она устанавливается прямо в квартире. Если смонтировать оборудование в кладовке или подвале, шум не будет мешать. Показатель уровня шума на выходе указывает на то, будет ли гул по каналам достигать жилых комнат. Чтобы уменьшить акустическую мощность используются шумоглушители.

Комплектность. Любая вентиляционная установка для квартиры должна оснащаться автоматическим контролем и пультом управления с дисплеем.

Опции автоматического контроллера. Самые простые системы лишь изменяют интенсивность вращения вентилятора, температуру подаваемого в помещение воздуха. Более совершенные оповещают владельца о необходимости прочистить фильтры, имеют возможность установить разные режимы работы для разного времени суток. Самые продвинутые подключаются к системе умный дом.

Фильтрация воздуха. Все приточно-вытяжные вентиляционные установки оснащены фильтром грубой очистки для подаваемого в помещение воздуха. Он улавливает пух, крупную пыль или частички шерсти. Более мелкие частички улавливаются фильтрами тонкой очистки, который входит в дополнительную комплектацию. Дополнительный фильтр необходим для жителей крупных городов с неблагоприятной экологической обстановкой. Принимая решение о его покупке, следует знать: он повышает нагрузку на приточно-вытяжную вентиляционную систему в квартире и снижает ее эффективность.

Место установки. Подбирая место расположения вентиляционной системы, следует принимать в расчет необходимость ее чистки и ремонта. Для замены или съема фильтра используется специальный лючок. Монтировать оборудование желательно до финишной отделки стен, так как в наружной стене просверливается отверстие диаметром до 20 см. Делается оно с помощью алмазного бура, который постоянно омывает вода. Да и воздуховоды желательно спрятать под коробами до покраски и штукатурки стен.

Движение потоков воздуха в квартире

Воздушные потоки

Планируя вентиляционную систему в квартире, важно правильно распределить движение воздушных потоков. Чистый воздух должен подаваться в жилые комнаты, перетекать через коридоры в кухню, туалет и ванную комнату. Отсюда через вентиляционные решетки отработанный воздух удаляется

Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты

Отсюда через вентиляционные решетки отработанный воздух удаляется. Подобная схема движения воздуха обеспечивает повышенное давление в «чистых» помещениях и вытеснение из них отработанного воздуха, предотвращает засасывание воздуха из туалета или кухни в жилые комнаты.

Устанавливая приточную вентиляцию в квартире, следует знать, что вытяжные каналы естественной вентиляции рассчитаны на то, что за один час воздух в квартире будет полностью заменяться один раз. При этом слишком интенсивный приток повысит нагрузку на вытяжную систему и на других этажах она перестанет работать (воздух из вашей квартиры будет вдуваться в соседние).

Приточно-вытяжная вентиляция своими руками

Системы канального типа, где требуется расчёт и монтаж трубопроводов круглого или квадратного сечения, устанавливаются специалистами соответствующих компаний. Если средств на дорогостоящее оборудование и работу профессионалов нет, можно оборудовать несложную приточку и вытяжку своими руками.

Главная особенность такого варианта — нет необходимости монтировать воздуховоды. Нужно лишь правильно расположить приточные отверстия и вытяжные.

Шаг 1. В жилых комнатах с окнами делаются отверстия для того, чтобы туда можно было вставить вентиляционную трубку. Работа ведётся перфоратором, внешнее отверстие закрывают решёткой, с внутренней стороны размещают сетчатый фильтр и декоративную накладку.

Оборудование для вентканала

Шаг 2. Если воздух будет поступать самотёком, канал располагают над радиатором отопления — тогда воздух будет нагреваться от батареи и в комнату не будет проникать холод. Если же хотите сделать принудительную приточку, то место значения не имеет — можно сделать канал сбоку от окна или сверху. Тогда изнутри подключают блок с вентилятором наддува, нагревательным элементом и фильтром. Запитывают блок от электросети через низкоамперный автомат-выключатель.

Вентканал над радиатором отопления

Шаг 3. В существующие вентиляционные каналы на кухне и в санузле врезаются вытяжные вентиляторы с пониженным шумом. На кухонный прибор можно сделать отдельный тумблер, а в санузле подсоединить провода к выключателю света. Даже с пассивным притоком воздуха работающие вытяжные вентиляторы создадут отрицательное давление, и воздух со всей квартиры устремится в вентканалы.

Вытяжной вентканал с вентилятором

Если нет желания сверлить стену, можно смонтировать приточный клапан на пластиковом окне. В верхне части поворотно-откидной створки фрезеруется выемка. Она закрывается сдвижным клапаном шторкой с мелкоячеистым или губчатым фильтром. Шторка в закрытом виде упирается в резиновый уплотнитель, обеспечивая герметичность в закрытом состоянии. Будучи открытой, она почти не пропускает звуки и холод с улицы, а вот решить проблему с духотой и запотевшими окнами поможет.

№1. Основные виды вентиляции в квартире

Вентиляция – это столь же необходимая вещь в любой современной квартире, как водопровод или теплоснабжение, хотя многие до сих пор не обращают на нее должного внимания. Классифицировать вентиляционные системы можно по нескольким параметрам.

Главное отличие всех систем вентиляции – это способ перемещения воздуха. По этому параметру вентиляция может быть:

  • естественная;
  • искусственная.

Естественная вентиляция существует за счет разной температуры воздуха внутри и снаружи помещения и ветрового давления. Под действием этих факторов загрязненный воздух выходит на улицу по специально оборудованным каналам с вентиляторами (есть в каждом многоквартирном и частном доме), а чистый заходит сквозь неплотности в окнах. Такие системы дешевы, надежны, максимально просты, но сильно зависят от внешних факторов, и при небольшой разности внутренней и внешней температуры или при отсутствии ветра их эффективность сводится к нулю. К тому же, подобные системы невозможно настроить, а зимой в квартиру заходит слишком холодный воздух.

Искусственная или механическая вентиляция обустраивается тогда, когда мощности естественной недостаточно. В подобных системах используются вентилятор, фильтр, нагреватель и прочие элементы, способные обеспечить качественный отвод загрязненного и оптимальное качество поступающего воздуха при любых условиях внешней среды.

По назначению, как уже понятно, вентиляция бывает:

  • приточная, которая необходима для подачи свежего воздуха в квартиру. Дешевые системы просто проводят уличный воздух, более продвинутые могут его нагревать и очищать;
  • вытяжная позволяет избавляться от отработанного воздуха, содержащего большое количество углекислого газа и влаги.

Приточная и вытяжная вентиляция всегда используются вместе, необходимость чего ненужно объяснять. Если баланс будет нарушен, давление в помещении будет избыточным или недостаточным, а эффект хлопающих дверей не заставит себя ждать.

По зоне обслуживания вентиляция бывает:

  • местная. Используется, в основном, в промышленных условиях, и необходима в тех случаях, когда источники выделения вредных веществ локализованы и можно не допустить их распространении по всему помещению. В обычных домах и квартирах примером местной вентиляции может служить кухонная вытяжка;
  • общеобменная вентиляция позволяет воздуху циркулировать сразу по всему помещению. Подобные системы установлены во всех многоквартирных домах.

По конструкции вентиляция бывает:

  • наборная – система, которая собирается из отдельных элементов. Она гибкая в настройке, может применяться для любых помещений, но требует профессионального расчета и проектирования, занимает немало места, ей необходимо отдельное помещение, но иногда такую систему прячут за подвесным потолком;
  • моноблочная система, или вентустановка, совмещает все необходимые элементы в одном корпусе. Установить ее проще, а шума от нее меньше.

Вентилирование помещения обеспечивается благодаря вентканалам, технологическим щелям, клапанам, вентиляторам, специальным установкам, но порой в качестве дополнения можно использовать простое проветривание и сплит-системы, которые могут забирать с улицы воздух и подавать его вовнутрь. В качестве самостоятельных такие решения использоваться не могут.

Правильно организованная система вентиляции в квартире позволит обеспечить чистый воздух без пыли и влажности, а это польза для кожи, дыхательной системы, растений и мебели. Специалисты заявляют, что в квартирах с хорошо работающей вентиляцией даже пыли на поверхностях собирается намного меньше.

Общие сведения и принцип работы

Технология обеспечивает сохранение и возвращение «внутреннего» тепла, которое предназначено для выдувания на улицу одновременно с вытяжкой. В процессе постоянной циркуляции потоки движутся в двух направлениях. Из помещения отработанный тёплый воздух удаляется через теплообменник, а поступающий холодный поток благодаря теплообмену нагревается и обеззараживается. При этом температурный режим можно регулировать при возможности сохранения не только тепла, но и прохлады.

Основные этапы:

  • сбор воздуха;
  • подача его с помощью вентилятора в систему;
  • прохождение через рекуператор;
  • вытяжка и удаление за пределы вентилируемого помещения;
  • поступление наружного воздуха с пропусканием через рекуператор;
  • частичная передача тепла от вытяжного поступающему потоку.

Организация поступления свежего воздуха

Применение современных методов при возведении жилых строений и повсеместное использование пластиковых окон исключают такие проблемы, как промерзание и сквозняки, но негативно сказывается на микроклимате в помещении. Решить проблему можно путем монтажа системы принудительной вентиляции для квартиры. Приточная обеспечит подачу свежего воздуха, а отработанный найдет выход в отверстиях в ванной и на кухне.

Существует несколько вариантов реализации задуманного:

  1. Клапан, установленный в стене или на окне. Регулировать объем поступающего воздуха можно вручную, установка фильтров осуществляется редко и позволяет защищать только от насекомых, крупного мусора. Система не рассчитана на подогрев пятого океана, поэтому специалисты рекомендуют устанавливать оборудование поблизости с радиатором отопления. От шума можно защититься при помощи звукоотражающего козырька. Популярностью пользуются оконные варианты, так как стеновой аналог требует наличия сквозного отверстия.
  2. Механический проветриватель – современный функциональный управляемый прибор. Оборудование включает в себя фильтр для крупной пыли или угольную вставку. Современные устройства умеют подогревать воздух.
  3. Бризер – приточная вентиляция в квартире с НЕРА-фильтрацией. Аналогичные фильтры используются в пылесосах и необходимы для граждан, страдающих от аллергии. Устройство избавляет пространство от микробов, спор плесени, пыльцы. Бризер обеспечивает подогрев воздуха (функция полезна в зимнее время), а для вентилятора предусмотрено несколько режимов работы, что позволяет обеспечивать помещение необходимым количеством воздуха. Блок оснащен дисплеем, по размеру не превышает кондиционер. Существенным недостатком является высокая стоимость.

Самым дорогим и сложным вариантом вентилирования помещения является приточная вентиляция, комбинированная с вытяжной системой с механическим побуждением. Основные плюсы – гарантия и контроль нормального воздухообмена. Оборудование представлено вентиляторами, увлажнителями, охладителями. Отдельные модели оснащены даже ароматизаторами. Для обеспечения возможности использования в зимний период следует монтировать устройство с подогревом окружающего воздуха.

Снижение герметичности оконных блоков

Достаточный приток воздуха могут обеспечить обыкновенные щели, поэтому самый популярный вариант – пропуск воздуха через окна и балконные двери. На окно можно установить приточный вентиляционный клапан.

Снизить герметичность имеющихся окон можно путем частичного удаления уплотнительной ленты. Специалисты рекомендуют сделать ее съемной, чтобы можно было оперативно вернуть на место при перемене погоды на ветреную или морозную.

Монтаж настенной приточной вентиляции

Стеновой клапан эффективен при проветривании и доступен для самостоятельного монтирования. Прибор позволяет управлять скоростью поступающего воздуха.

При установке следует придерживаться последовательности:

  1. Просверлить отверстие в стене с наклоном к наружной стороне. Для кирпичной кладки достаточно дрели, а панельная поверхность нуждается в алмазном сверлении.
  2. Осуществить монтаж воздуховода, тщательно защитить от промерзания при помощи монтажной пены или минеральной ваты.
  3. Закрепить корпус клапана и установить наружную решетку.

Выбор места крепления устройства должен основываться на следующих показателях:

  • наружная решетка должна крепиться легко и безопасно;
  • внутренний оголовок клапана нужно расположить так, чтобы он не портил интерьер;
  • стационарные приборы отопления могут нагревать поступающий воздух.

Как располагать систему стеновой приточной вентиляции

Каждое устройство приточной вентиляционной системы должно располагаться с учетом особенностей его функционирования.

Клапан

Стеновые воздушные клапаны размещают на расстоянии 30 см от ближайших оконных рам и далее. При меньшем расстоянии после обмерзания клапана начнутся обмерзание стены и образование конденсата на окне.

В зимнее время из приточного клапана будет поступать холодный воздух, поэтому расположение этого устройства должно быть таким, чтобы на людей в помещении не дуло (например, на уровне верхней трети стены).

Рекуператор

По аналогии с клапанами рекуператоры размещают на уровне голов или поверх голов находящихся в доме людей. Настоятельно не рекомендуется располагать эти устройства рядом с кроватями. В отдельных случаях агрегаты монтируют на стене на расстоянии 5– 0 см от потолка, углов и оконных рам.

Рекуператор — теплообменник специальной конструкции.

Проветриватели

На блоке проветривателя имеются отверстия, через которые воздух проникает в помещение. Поэтому блок проветривателя располагают с учетом того, где они находятся.

Если устройство не имеет встроенного подогревателя, его размещают рядом с батареей, но не вплотную к ней. Так выходящая из проветривателя холодная воздушная среда будет смешиваться с теплой.

Бризер

Этот аппарат управляет температурой поступающего воздуха автоматически при помощи встроенного климат-контроля и управляется с пульта дистанционного управления или со смартфона, поэтому может устанавливаться на любой высоте. Единственные ограничения – 5 см от потолка и от углов и 30 см от ближайшего окна.

В отличие от предыдущих устройств, бризер не располагается напротив вытяжки. Воздух, выходящий из этого прибора, должен распространяться по комнатам, а не дуть в вытяжные отверстия.

Что делать, если клапан обмерзает

Во время сильных морозов конденсат, выпадающий на сильно охлажденных поверхностях клапана, превращается в иней.

Если естественная вытяжка не работает, может появиться конденсат.

Это может происходить по нескольким причинам:

  1. Естественная вытяжка не работает и не удаляет водяные пары из помещения.
  2. Система отопления в квартире не рассчитана на установку приточных клапанов.
  3. Клапан установлен неправильно (слишком близко к окну, далеко от батареи) или недостаточно утеплен.
  4. Клапан занавешен плотными шторами, из-за которых вдоль стены образуется холодное пространство.

Проектирование, монтаж и техническое обслуживание

Для удовлетворения потребностей заказчиков в комфорте и уюте наша компания предлагает проектирование и монтаж систем вентиляции в индивидуальных частных загородных домах, расположенных в Москве и Московской области.

Наша компания имеет большой опыт создания комплексов инженерных систем в загородных домах, площадь которых составляет до 2500 кв. метров. Полученный опыт позволяет нам создавать эффективные вентиляционные системы, которые имеют необходимые функции энергосбережения и комфортного управления климатом по помещениям.

Создаваемые нами вентиляционные системы работают совместно с системами отопления и кондиционирования, благодаря этому в течение всего года в помещениях дома поддерживается наиболее благоприятный и комфортный микроклимат.

Рассмотрим некоторые типы систем вентиляции загородных домов, создание которых мы предлагаем заказчикам.

Поделитесь в социальных сетях:FacebookTwitterВКонтакте
Напишите комментарий
