Что собой представляют продухи в ленточном фундаменте, для чего и как их делают?

Вентиляция фундамента без отдушин

Ситуации, когда в подвале отсутствуют продухи, встречаются не часто, но они есть. Поэтому несколько полезных советов, как обойтись без продухов. В первую очередь надо продумать хорошо действующую систему гидроизоляции, особенно внутреннюю. Благо сегодня применяются новые технологии и новейшие материалы, которые гарантируют стопроцентную защиту. Если нет внутри подвала воды, значит, нет и повышенной влажности.

Идеально – если дополнительно провести грамотную дренажную систему, которая будет отводить от фундамента дома атмосферные осадки и грунтовые воды. Не забываем и о теплоизоляции, которая зимой и летом обеспечит одинаковый температурный режим внутри подпола.

Если в полу сделать продухи сложно или невозможно, тогда напольную конструкцию с обратной стороны, это изнутри подвала, надо обтянуть пароизоляционной мембраной. Эта пленка просто будет сдерживать влажные пары воздуха, проникающие внутрь из помещений дома. Через нее они не пройдут в подвальное помещение. А это снижение влажности почти в два раза.

Если дом отапливается печами с открытой топкой, то можно поступление воздуха в поддувало организовать из подпола, сделав несколько отверстий в полу около печки, или опустить печь на пьедестал чуть ниже напольного покрытия.

Понятно, что все эти процессы требуют немалых затрат. Но без них не обойтись. В крайнем случае, придется сверлить фундамент, делая продухи.

Процесс изготовления

Основу для изготовления отверстий для вентиляции лучше заложить еще во время сооружения фундамента. Если этого не было сделано, тогда придется попотеть во время изготовления продухов в фундаменте, который набрал прочность.

Во время монтажа фундамента

Если фундамент будет изготовлен из железобетонных плит, тогда продухом может служить зазор, который будет оставлен между несколькими блоками

В этом случае важно быть внимательным, чтобы несущая способность фундамента не пострадала. Если фундамент будет кирпичным, тогда один из кирпичей монтируется без раствора, чтобы его легко можно было изъять. С ленточными фундаментами, которые полностью заливаются дела обстоят несколько сложнее

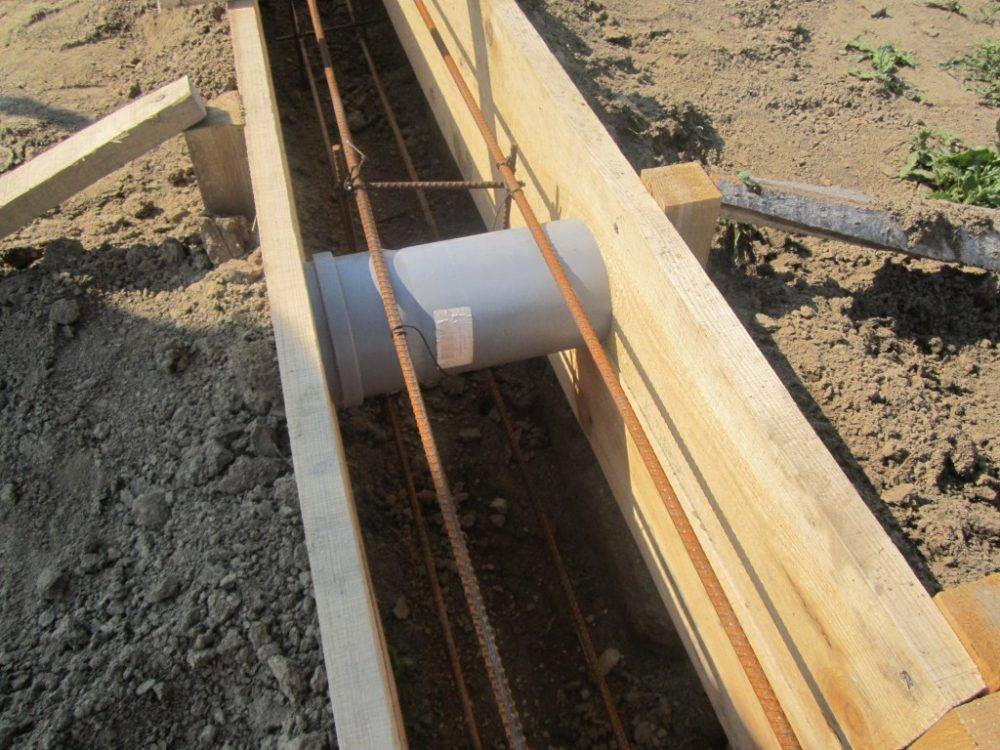

После монтажа опалубки и обрешетки, необходимо заранее подготовить отрезки асбоцементной, пластиковой или металлической трубы. Полость патрубка заполняется песком, и он укладывается на свое место. После того как фундамент набрал требуемую прочность, опалубка демонтируется, а песок выдувается из отверстия патрубка. Далее монтируется решетка

С ленточными фундаментами, которые полностью заливаются дела обстоят несколько сложнее. После монтажа опалубки и обрешетки, необходимо заранее подготовить отрезки асбоцементной, пластиковой или металлической трубы. Полость патрубка заполняется песком, и он укладывается на свое место. После того как фундамент набрал требуемую прочность, опалубка демонтируется, а песок выдувается из отверстия патрубка. Далее монтируется решетка.

В готовом фундаменте

Изготовление продухов в готовом фундаменте несет с собой много хлопот и затрат времени. Пробить их можно с использованием перфоратора. Для этого придется обзавестись довольно мощным агрегатом и купить для него буры и пики, длина которых будет равна толщине стенки фундамента. Можно пойти другим путем и взять в аренду сверлильный станок или нанять бригаду, которая им владеет. Он представляет собой особый механизм, который крепится непосредственно к плоскости и с помощью коронки способен выбрать отверстие требуемого диаметра.

Совет! Если требуется расширение продухов в силу недостаточной вентиляции, тогда можно поступить иначе. Для этого в один из продухов необходимо вставить трубу, которая будет поднята выше крыши. Через нее будет создаваться тяга, которая увеличит поток воздуха через подпол.

Необходимость

Нужны ли продухи: необходимо разобраться в необходимости применения самой вентиляции подпольного пространства. В подвалах, технических этажах или даже в погребе многоквартирных жилых домов имеется свой микроклимат.

Температура воздуха, а также влажность в таком пространстве отличается от климатических показателей на улице. Это приводит к повышению влажности в помещении. А такие микроклиматические условия являются идеальными для образования плесени и гнили на поверхностях строительных материалов. Если в пространстве подполья установлен металлический трубопровод для подачи воды – он страдает от коррозии. Вывод один — любое строение без продухов подпола будет иметь меньший срок эксплуатации.

Продухи в подвале являются основным оборудованием вентиляционной системы естественного типа. Они применяются для всех типов построек, от общественных зданий до технических строений. Главное, придерживаться определенных стандартов, которые имеют строительные нормы и правила (СНиП).

Основная и самая ответственная часть снабжения жилища вентиляцией подвала – это проведение предварительного расчёта площади вентиляционных отверстий. От правильности этих работ будет зависеть качество полученного воздухообмена. Естественная тяга уменьшает риск накопления газа радона в помещении техподполья. Этот газ выделяется из почвы и несет огромный вред для человеческого организма, так как он радиоактивен.

Каким образом действовать?

Существует несколько способов по обустройству вентиляции, широко используемые на практике. Итак, ниже рассмотрим наиболее популярные варианты, среди которых можно выделить следующие:

Конструкция дома с вентиляцией фундамента

1. Одно из наиболее рациональных решений заключается в том, чтобы были продуманы и заложены вентиляционные отверстия ещё в рамках проектировочного и строительного этапов. Если вы поступите именно так, то становится возможным проведение правильного и грамотного расчёта площади и количества вентиляционных отверстий. Таким образом, система будет запланирована заранее и в дальнейшем всё будет значительно проще.
2. Нередко бывает и так, что при проведении этапа проектирования и постройки фундаментного основания не было выполнено обустройство вентиляционной системы. Однако из такой ситуации существует также выход. В данном случае вентиляция в фундаменте дома выполняется с помощью цокольного этажа. Последний возводится сразу же над фундаментом. Именно в стенах цокольного этажа можно и обустроить отверстия вентиляционной системы. Не смотря ни на что, данный вариант также весьма эффективен, пусть и не настолько, как предыдущий вариант.
3. Рассмотрим ещё одно решение, которое также используется в современном строительстве. Оно заключается в обеспечении вентиляции через помещение первого этажа. Данный способ заключается в проделывании отверстий в полу данного этажа. Они в некотором смысле будут исполнять функции продуха. Подобного рода отверстия закрывают с помощью решёток. Размещать такие элементы вентиляционной системы лучше всего под шкафом, кроватью или другим предметом мебели. Объясняется это тем, что именно эти места характеризуются отсутствием регулярных перепадов давления.

Перед тем, как выбрать третий способ, следует помнить об одном немаловажном моменте. Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах

Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью

Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью

Существует также и другой, альтернативный вариант. Используется он, в основном, в западных и заокеанских странах. Он заключается в том, что отверстия в фундаменте для вентиляции совсем не проделываются. Вместо этого тамошними специалистами было решено заполнять подпольное пространство посредством песка. Использование подобного варианта даёт возможность достигнуть неплохой терморегуляции помещения. Кроме всего прочего, данная технология полностью безопасна для человеческого здоровья и характеризуется своей экологичностью.

В качестве ещё одного варианта можно считать покрытие почвы с помощью полиэтиленового слоя. Его устанавливают нахлёстом, причём не менее пятнадцати сантиметров. В результате образуется замкнутое пространство, вокруг которого ставятся стены.

Планирование вентиляции

Расчет необходимого количества и месторасположения отверстий

В соответствии со строительными нормами в помещениях ниже пола должно быть максимально сухо.  Размер продуха может увеличиваться в связи с климатическими условиями, а также повышенным радиоактивным фоном. Слишком большие продухи необходимо армировать.

Согласно все тем же нормам площадь всех отверстий должна составлять 1/400-я часть всей площади подпольного или подвального помещения. Если в местности завышены радиационные показатели, то значение будет от 1/100 до 1/150.

Отверстия в фундаменте желательно располагать равномерно. Чтобы вся площадь продувалась максимально качественно, расстояние между внутренним краем стены и крайним элементом должно не превышать 90 см. Парное количество продухов и симметричность исполнения — это залог хорошей вентиляции.

Расчёт необходимого количества вентилируемых элементов:

1. Строение в обычной местности (1/400).

Пример: в небольшом строении площадью 30 м 2 и размером одного продуха 0.05 м 2 найти общее количество элементов.

Расчёт (30/400)/0.05= 1.5 округляем это значение до 2.

Значит, нам необходимо сделать две пары продухов в противоположных стенах постройки.

1. Строение в зоне с повышенной радиацией (1/100).

Расчет количества отверстий для вентиляции будет примерно таким же. Однако в большинстве случаев в такой ситуации получается много продухов, это может снизить несущие способности всей конструкции. Поэтому увеличиваем максимально площадь одного вентиляционного элемента, за счет этого уменьшится и их количество.

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Советы по расположению продухов

По нормам СНИП, минимальная площадь продуха должна равняться 0,05 кв.м. Такие размеры отверстий обеспечивают качественный воздухообмен в пространстве подвалов. Но, внешне такие продухи смотрятся большими и часто портят красоту и декор построенного жилища. Поэтому строители советуют увеличивать количество продухов пропорционально стандартным размерам. То есть, на одной стене делают не одно «окно», а несколько, но их общая площадь остается равной заявленной. Для декорирования, а также для защиты пространства погреба от животных в отверстия устанавливают решетки.

Для монолитного и ленточного, а также для свайного фундамента, процесс закладки продухов проводится во время заливки самой «ленты». Чаще всего, для этого используют профильные трубы, которые позже вытягиваются из уже застывшей бетонной опалубки. Сам процесс размещения этих «окон» можно назвать одинаковым. Чаще всего, строителям приходится:

1. Располагать продухи выше среднего уровня высоты опалубки. То есть, от верхнего края фундамента следует отмерять 1/3–1/4 от ее общей высоты.
2. В больших фундаментах устанавливать несколько отверстий на каждой стене. По нормам СНИП, их располагают не менее чем через 2 метра друг от друга.
3. Готовые продухи с внешней стороны прикрывать металлическими решетками. Изделия должны быть выполнены именно из этого материала, ведь любой другой не является серьезной помехой для грызунов – мышей и крыс.

Фундамент на сваях все больше становится популярным вариантом строительства основы жилища. Процесс его закладки прост. Все опорные части строения укрепляются сваями, вбитыми в грунт, а между ними располагают железобетонную опалубку. Такой метод прост и надежен, особенно при расположении дома на сыпучем грунте. Процесс монтажа продухов в таком фундаменте прост, но требует выполнения еще на этапе заливки. Можно сделать такую работу и позже, в уже готовом фундаменте. Но, на монтаж такой системы уйдет много времени и сил. Поэтому к таким работам прибегают только в случае острой необходимости.

Вентиляция фундамента деревянного дома производится такими же методами. Соблюдение правил монтажа позволяет обеспечить максимальную защищенность от образования конденсата. К тому же такие постройки можно назвать наиболее подверженными атаке влажности. Дерево быстро теряет свои прочностные свойства, гниет и разрушается от пагубного воздействия конденсата. Поэтому следует не только придерживаться всех норм и правил по организации вентиляции, но и утеплить здание и изолировать его от влаги.

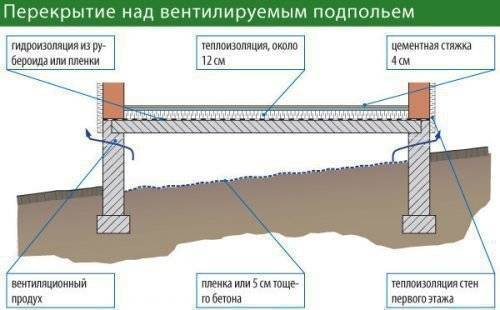

Перекрытие над вентилируемым подпольем

Зачем фундаменту вентиляция

С влажностью все понятно, бороться с ней надо обязательно и любыми способами. Но кроме нее в подвал из земли может проникнуть газ – радон. Это радиоактивное вещество, которое может скапливаться внутри подвального помещения в больших количествах. Конечно, многое будет зависеть от региона, где дом возведен. Поэтому без вентиляции ленточного фундамента не обойтись, ведь только так можно удалить газ.

Есть еще один фактор, который негативно сказывается на фундаменте без вентиляции. Это прибавленная к влажности положительная температура. Такое состояние влажного и теплого воздуха становится причиной появления в подвале вредоносных колоний микроорганизмов: грибков и плесени. Они источают неприятный затхлый запах, который быстро появляется внутри жилых помещений, и постепенно разрушают строительные конструкции, особенно деревянные. Это касается в первую очередь деревянных балок перекрытия, черного и чистового пола из досок. Поэтому при сооружении напольного основания надо продумать и вентиляцию пола.

Вентиляция подполья в ленточном фундаменте организуется двумя способами:

1. Естественная, когда в ленте фундаментной конструкции делаются сквозные отверстия – продухи.
2. Принудительная, когда из подвала через все здание и кровельную систему выводится труба.

Принудительная вентиляция

Принудительную вентиляцию так можно назвать лишь в том случае, если в установленную трубу, как неотъемлемую часть, вставляется небольших размеров вентилятор. Если этого прибора в системе нет, то она уже считается естественной. Но в любом случае вариант отвода воздуха из подвала этим способом определяется некоторыми требованиями и конструктивными особенностями.

1. Проводится утепления фундамента снаружи.
2. Утепляются отмостки.
3. Проводится гидроизоляция пола подвала и фундамента изнутри.
4. Устанавливается вертикальная труба через все этажи и крышу здания. Труб может быть несколько в разных частях подпола в зависимости от объема вентилируемого пространства.
5. Для поступления воздуха в подвал делаются в полу отдушины через жилые или служебные помещения первого этажа. Предпочтение лучше отдать вторым.

Естественная вентиляция

Это самый простой способ отвода воздуха, потому что основные элементы системы – продухи. Их делают на стадии сооружения фундамента (способы разные) или в уже готовой конструкции путем высверливания круглых отверстий при помощи коронки, сверл или технологии алмазного бурения.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

• Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
• Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
• Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.

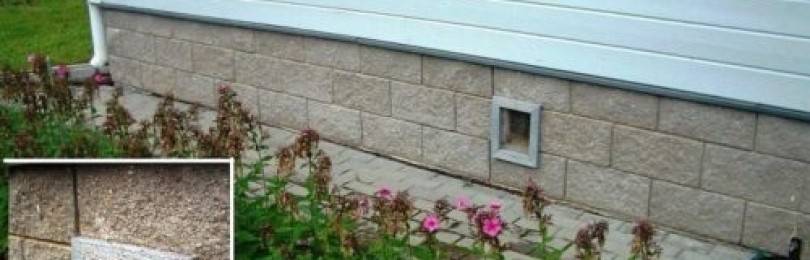

Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

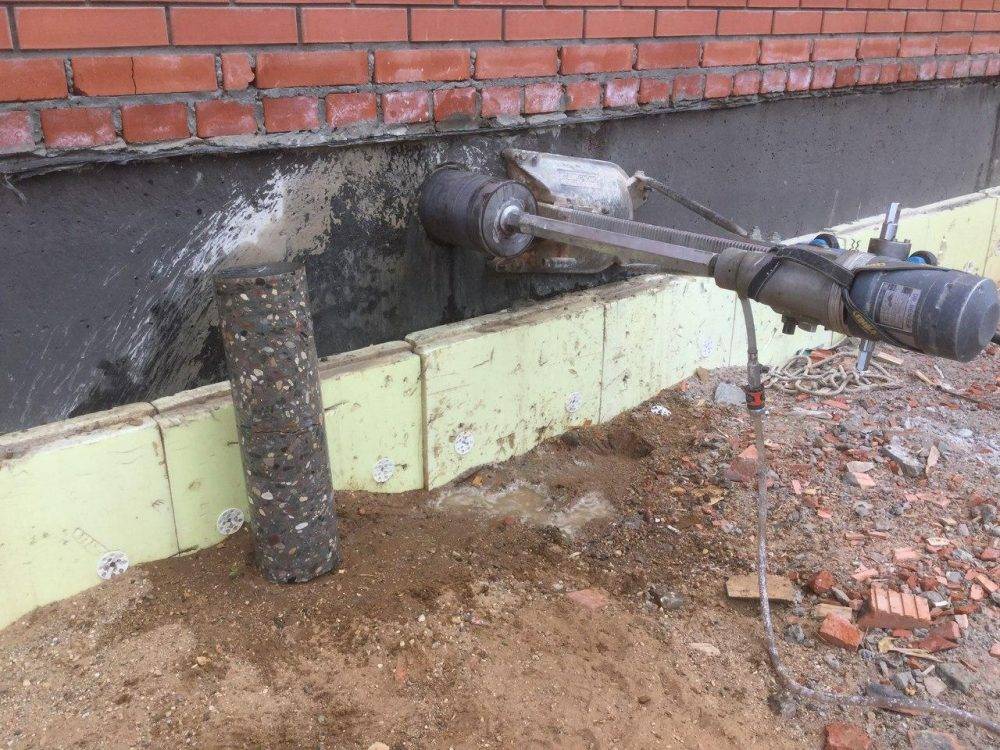

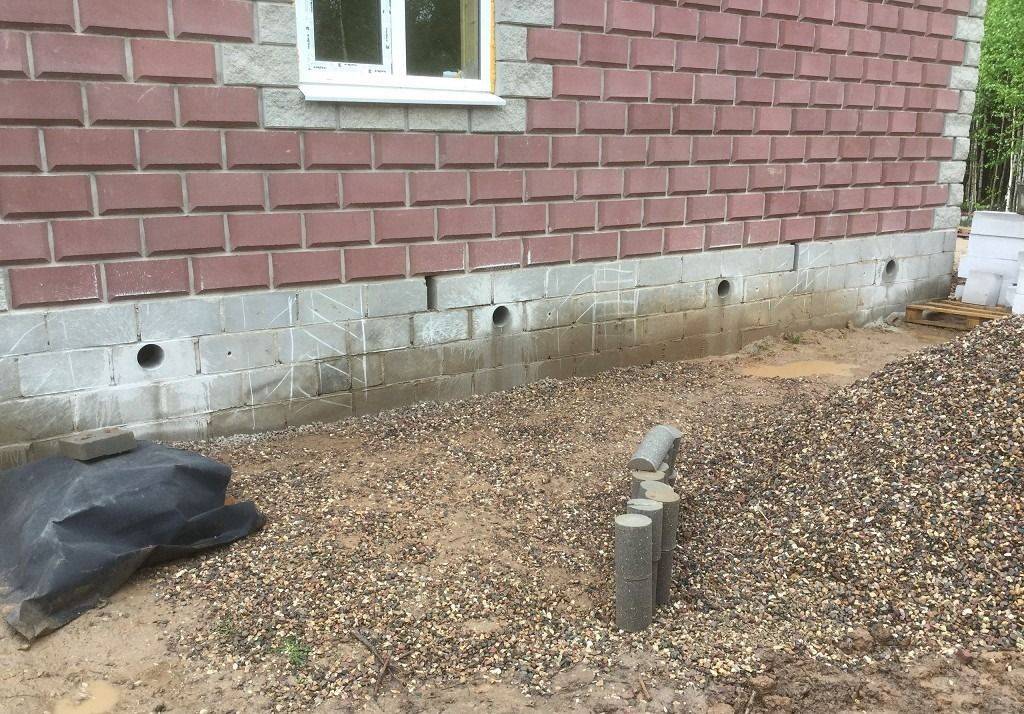

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

• подготовить бур с алмазным наконечником или алмазную коронку;
• рассчитать места расположения арматурной сетки и постараться не попасть в нее;
• в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

• разметить места проемов;
• выпилить бензопилой сквозные проемы;
• вырубить и подтесать горизонтальную поверхность;
• встроить в проемы короба из досок;
• защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.
