Что из себя представляют продухи в ленточном фундаменте, как производится расчет их количества и зачем они нужны

Чем утеплить продухи в фундаменте на зиму

Вентиляция требуется круглый год, поэтому лучше продухи не закрывать. Но иногда такая необходимость все-таки возникает: сильные ветра на участке, большие теплопотери. Чем заткнуть продухи в фундаменте на зиму?

Запорную систему, как и сами отверстия, оборудуют на этапе заливки фундамента, применяя специальные заглушки-заслонки.

Для герметизации продухов фундамента своими руками можно использовать подручные средства: залить продухи на зиму монтажной пеной, заткнуть паклей или ветошью.

Продухи в фундаменте дома Самый дешевый, общепринятый способ обеспечить вентиляцию нижнего яруса – предусмотреть в процессе строительства продухи в фундаменте дома

Размеры продухов их размещение и численности

Руководствуясь пунктом 9.10 норматива СНиП 31-01-2003 (СП 54.13330.2011) «Здания жилые многоквартирные» общая площадь таких продушов должна быть 1/400 всей площади пола или техподвала. В местах, где возможно выделение радиоактивных газов, размеры продухов будут 1/100-1/150 от площади пола, (п.3.1. Руководство МГСН 2.02-97). При этом минимальная площадь всех продухов должна быть не менее 0,85 м², а одного – в пределах 0,05 м². Следует помнить, что большие вентиляционные отверстия требуют армирования, такие, например, как 300х300мм. Форма продухов может быть любая: прямоугольник, круг, квадрат, треугольник и т.д. Как правило, продухи выполняются в виде прямоугольника или квадрата, так как они смотрятся более эстетично, да и выполнение таких продухов не требует особой технологии. Продухи располагаются на одинаковом интервале друг от друга, при этом крайние продухи от углов фундамента должны располагаться на расстоянии не более 900мм. Вентиляционные отверстия обязательно располагать друг против друга, для лучшей вентиляции, а их количество должно быть четным.

Высота их расположения от уровня земли зависит от высоты фундамента, но располагаться они могут на высоте 300 мм и не ниже, во избежание затопления подпольного пространства талыми водами. Закон расположения такой: чем выше, тем лучше.

Расчет продухов

Давайте в качестве примеров рассмотрим два варианта расположения продухом, а также рассчитаем их количество.

Вариант 1

Исходные сведения:

Есть дом с фундаментом 5х6 м по внутренним стенам, построенный в г. Нижний Новгород. Исходя из величины минимального размера одного продуха 0,05м², принимаюем отверстия прямоугольного сечения 200х250 мм. Теперь следует продумать нужное количество таких отверстий и разместить их соответствующим образом.

Калькуляция

Рассчитаем площадь всех вентиляционных отверстий:

S=F/400=30/400=0.075м²,

где F — общая площадь подвального пространства.

Узнаем необходимое число продушин:

N=S/P=0,075/0,05=1,5=2шт,

где Р – площадь одного отверстия.

Исходя из полученных расчетов, следует организовать 4 продуха, чтобы не было не вентилируемых участков подпола. Почему не 2, а 4? А потому, что здесь вступает в силу еще одно правило, которое требует размещения таких отверстий на расстоянии не более 900 мм от каждого угла фундамента. Высота расположения от поверхности земли – 300мм.

Если жилье имеет внутренние перегородки с фундаментом, то такие отверстия должны быть во всех перемычках, связанных с фундаментом. Обычно, для перегородок монтируют столбчатый фундамент, если это деревянный дом. В таком случае будет организовано полное проветривание подпольного пространства.

Вариант 2

Исходные сведения:

Построен дом, в котором использован ленточный фундамента, разделяющий подпольное пространство на две равные части размерами 9х4 м. Предполагается выполнение продухов прямоугольной формы размерами 200х250 мм, что соответствует минимальному размеру. Дом находится в Иркутской области. Нужно рассчитать необходимое количество продухов и разместить их в нужных местах.

Калькуляция

Общая площадь вентиляционных отверстий:

S=(9х4+9х4)/100=72/100=0,72м².

В связи с тем, что в Иркутской области наблюдаются выбросы газа радона, в числителе поставлена цифра сто.

Нужное число продушин:

N1=S/p=0,72/0,05=14,4=15шт.

Из расчетов видно, что их количество достаточно большое и это может сказаться на надежности фундамента. Чтобы уменьшить их число, нужно увеличить начальные параметры продухов с 200х250мм до 250х300мм, то есть до 0,075м².

Исходя из нового заданного условия, опять рассчитываем число вентиляционных отверстий:

N2=S/р=0,72/0,075=9,6шт=10шт.

Берем за основу цифру 10 и делим ее на 2. После деления получается цифра 5 – это количество вентиляционных отверстий для каждой половины подпольного пространства. В фундаменте, под внутренней стеной обязательно нужно сделать 3 вентиляционных отверстия для полноценной вентиляции.

Рассчитать нужное количество и размер вентиляционных отверстий подполья можно и с помощью онлайн калькуляторов в сети Интернет.

Как делаются продухи на практике?

Многие застройщики частных домов не проводят никаких расчетов и продухи выполняют при заливке ленточного фундамент. В качестве опалубки используют обычные канализационные трубы диаметром 110 мм. Количество отверстий для проветривания рассчитываются примерно следующим образом: одно отверстие на 2-3 погонных метра фундамента.

Правильно ли это? Не совсем, но лучше так, чем вообще без продухов. Даже если вентиляционные отверстия небыли предусмотренные на этапе возведения фундамента, то бурить вам будут в последствии продухи не более 100 мм.

Технология изготовления

Первая технология применяется для готовых фундаментов – это бурение вентиляционных приспособлений в готовом основании, которое уже застыло. Вторая – создание вентиляционных продухов непосредственно при заливке основания.

В первом случае процесс довольно простой. Необходимо взять электроинструмент со специальной алмазной насадкой, с помощью которых можно пробурить круглые отверстия в бетоне фундамента. Перед тем как приступить, необходимо сделать расчет их необходимого количества и приготовить трубы необходимой длины. После просверливания дыр, в них вставляются трубы, на которые надеваются решетки. Все просто.

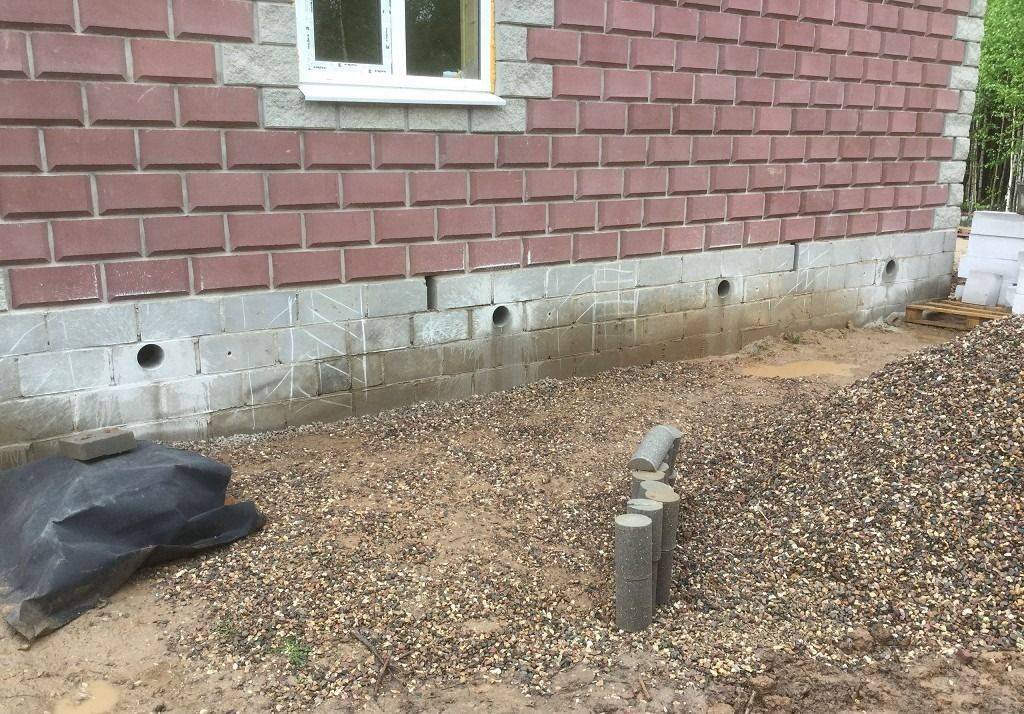

Сверление продухов в фундаменте для улучшения вентиляции в подвале частного дома. Вентиляционные отверстия закрываются решетками и закрываются на зиму.

Минус такого способа в том, что нужно выполнить сложный расчет и бурить в том месте, где нет арматуры.

Этапы обустройства

Рассмотрим более детально второй способ – создание продухов при заливке фундамента:

  1. Начинается процесс закладывания продухов после того, как готова армирующая сетка и сооружена опалубка. После этого нужно сделать расчет необходимого количества отдушин, а затем приступить к резке труб. Лучше использовать асбестовые трубы необходимого диаметра, либо пластиковые и заполнить их песком, а по краям забить тряпками. Это нужно для того, чтобы бетон не попал в их внутреннюю часть.
  2. Заполненные трубы ставятся между стенками деревянной опалубки (впритык) и фиксируются с помощью вязки проволоки к элементам армирующей сетки. Таким образом достигается жестка сцепка.
  3. Когда отдушины смонтированы и сделаны все сопутствующие работы, заливают фундамент. Когда бетон высохнет, можно начинать разбирать опалубку. Из полости вентиляционных труб убираются тряпки и песок. Далее производится монтаж защитных решеток, после чего отдушины готовы выполнять свои функции.

Схематичное расположение отдушин в ленточном фундаменте,. Размер решетки должен подгоняться в плотную к отверстию отдушины.

Некоторые останавливают свой выбор не на ПВХ трубах, а на деревянных конструкциях. Для этого в опалубке устанавливаются деревянные брусы. После высыхания бетона деревянные элементы снимаются (что, правда, очень трудозатратно). Полученные отверстия также закрывают решетками соответствующего размера.

Почему вентиляция в цоколе так необходима?

Строительство любого частного дома требует выполнения всех норм и правил, которые позже оставят свое влияние на комфорт и уют его жильцов. Но, некоторые строители часто забывают о том, что отдельные работы также касаются и «подполья». После того как строители построили фундамент, необходимо сделать в нем вентиляционные отверстия. К тому же делаются они по определенным правилам, которые позволят при эксплуатации дома делать его максимально теплым и сухим. Вентилируемый фундамент позволяет избавиться от конденсата, который и является главным врагом любой постройки. Именно из-за его воздействия на бетонных, металлических и деревянных поверхностях появляются мелкие капли влаги.

Решив сделать монолитный фундамент, необходимость в проветривании будет еще большей. В замкнутом закрытом пространстве, из-за разницы температур в доме, на улице и в подполье, процесс конденсации ускоряется. Строительные материалы, которые находятся в такой среде, быстро теряют свои прочностные свойства. На стенках подвала в частном доме образовывается плесень, которая очень быстро может распространиться и на стены комнат. Грибковые новообразования вредны для здоровья человека. Вдыхая их, его организм поддается угрозе заболеваний астматического и аллергического характера.

Необходимость в вентиляции также вызвана медленным, но опасным накоплением в пространстве подвала газа радона. Даже в небольшом объеме, этот радиоактивный газ несет большую угрозу человеческому организму. Существует теория, что в радионуклиды показывают свою активность при взаимодействии с металлами, а также с влагой. Именно отсутствие вентиляции в отапливаемых домах и приводит к негативному проявлению радиоактивного газа. К тому же, если строительство жилища намечено на территории залежей металлов, без вентиляции фундамента не обойтись.

Правила организации

Достаточное количество продухов определённой площади, особенно в комплексе с вытяжным стояком, гарантирует оптимальное движение воздуха, что препятствует преждевременному разрушению деревянных конструкций, в данном случае – пола.

В первую очередь, необходимо правильно выполнить расчёты.


Схема расположения продуховИсточник nashdim.org

Количество

Число продухов определяют на единицу объёма подвального помещения по СНиП 31-01-2003. Согласно этому документу, в подвальном помещении на 400 м3необходимо сформировать минимум один проём для вентиляции. В районах, характеризующихся климатом с высокой влажностью, формируют продух в количестве 1 шт. на каждые 100-150 м3.

В простенках фундамента также выполняют продухи, в одном внутреннем простенке должно находиться одно большое сквозное отверстие, или несколько, как в наружных стенах.


Продухи рсполагают как в наружных стенах фундамента, так и в простенкахИсточник zen.yandex.ru

Для лучшей вентиляции отдушины с выходом на улицу делают не только в стенах, но и в полу. Они должны обеспечить свободное передвижение воздуха, сквозняк.

Расположение

При проектировании продухов особенно ответственно подходят к их расположению. Расчёт продухов в фундаменте производится на основании следующих правил:

  1. Сквозные проёмы располагают по всей поверхности стен подвального помещения, равномерно. Расстояние между двумя близлежащими отверстиями находится в диапазоне 2-3 м.
  2. Для ликвидации мест скопления влаги и застоя воздуха предусматривают продухи в непосредственной близости к углам здания. Специалисты рекомендуют выдерживать расстояние от угла не менее 0,9 м, измеряя по внутренней части помещения.
  3. В зависимости от того, на какой высоте находится пол первого этажа дома, рассчитывают место для продуха. Расстояние 20-30 см над уровнем земли – минимально рекомендованное. Отверстия, расположенные более низко, позволят затекать сточным водам в подвал. Специалисты рекомендуют делать продухи настолько высоко, насколько это возможно.

Хорошую вентиляцию, обеспечивающую оптимальное движение воздуха под полом, создаёт чётное количество симметрично расположенных отверстий для продуха.

Форма и площадь отверстий

Форма вентиляционных отверстий может быть круглая, треугольная, квадратная и любая другая по желанию владельца.

Отверстия прямоугольной или круглой формы наиболее распространены, при их формировании часто выбирают размеры:

  • прямоугольные – 25х20 или 50х10 см;
  • круглые – диаметр 25 см.

Нормативный документ рекомендует организовывать площадь проёма продуха в пределах 0,05-0,85 м2. Проём большей площади, согласно правилам, необходимо армировать.

Общий диаметр продухов должен соответствовать нормамИсточник sladkiyson.net

Частники предпочитают делать большее количество отверстий с минимально допустимыми размерами, маленькие отдушины смотрятся более красиво. Главное, чтобы суммарная площадь всех отдушин соответствовала норме.

Как сделать правильно?

Чем раньше вы приняли решение об устройстве продухов, тем проще это будет сделать и тем меньше времени и средств будет затрачено. На стадии проектирования продухи не увеличат ни стоимость, ни продолжительность строительства. Если же фундамент и цокольные стены уже возведены – предстоят дополнительные затраты.

На этапе строительства

В зависимости от материала и технологии возведения фундамента используют разные способы устройства вентиляционных отдушин:

  • Лента из бетонных блоков в перевязку. Для устройства продухов в ленточном фундаменте в верхнем ряду между блоками предусматривают зазоры, равны по ширине расчетной ширине продуха. После укладки блоков зазоры закладывают кирпичом на растворе, пока не будет достигнута нужная высота продуха. Если зазор получается более 150 мм, сверху необходимо уложить стальной уголок для обеспечения опоры стены.
  • Кирпичная кладка. В этом случае проем отдушины выкладывают из кирпича. Часто используют красный облегченный перфорированный кирпич, положенный на бок так, чтобы отверстия в нем были направлены с улицы внутрь помещения.
  • Монолитный бетон. В этом случае придется уставать опалубку. Можно сколотить прямоугольный короб, после заливки дощечки придется выбивать. Наиболее популярный сегодня способ- круглая опалубка из обрезков пластмассовых канализационных или вентиляционных труб, уложенная поперек стены и упирающаяся в основную опалубку. Ее не требуется извлекать из стены после застывания бетона. Для того, чтобы тонкостенную трубу не сплющило залитым раствором, ее плотно забивают влажным песком. После снятия основной опалубки песок из продуха извлекают.


Как выглядят продухи в фундаменте

При заливке монолитного фундамента крайне не рекомендуется использовать в качестве опалубки обрезки бруса или подтоварного леса. Такие чурки после застывания бетона придется выбивать, при этом легко повредить стенки фундамента. На высверливание чурки и выборку ее стамесками или плотницкими долотами будет потрачено много времени.

В готовом фундаменте

Если же время на этапе проектирования и строительства было упущено и стенки цоколя уже возведены или даже перекрыты, устройство продухов в фундаменте затрудняется.

Проделать сквозное отверстие в монолитном бетоне или в кладке из бетонных блоков- достаточно сложная инженерная задача. Если у вас нет соответствующего опыта и специализированного инструмента – приглашение бригады профессионалов сэкономит вам время, нервы и деньги.

Самостоятельно эта операция выполняется в следующей последовательности работ:

  • подготовить бур с алмазным наконечником или алмазную коронку;
  • рассчитать места расположения арматурной сетки и постараться не попасть в нее;
  • в просверленное отверстие, нужно вставить усиливающий каркас, например, стальную трубу подходящего диаметра;

Во время сверления следует постоянно следить за температурой бура или коронки и своевременно смачивать их водой или специальной охлаждающей жидкостью. Перегрев может привести к поломке дорогостоящего инструмента.

До начала работ имеет смысл провести расчет их стоимости с учетом инструмента- возможно, устройство приточно- вытяжной вентиляции обойдется дешевле.

В деревянном цоколе

Продухи в фундаменте деревянного дома особенно важны- если бетон или кирпич в условиях повышенной влажности разрушается десятилетиями, то деревянные строительные конструкции сгниют за несколько лет.

Зато и сделать их намного проще, чем в каменном подклете. Отверстие просто выпиливают бензопилой (или дисковой большого диаметра в очередном венце, после чего сверху кладут следующий. Если венец поверх бетонного фундамент всего один, то отверстие выпиливают в первом брусе или бревне снизу.

Последовательность действий следующая:

  • разметить места проемов;
  • выпилить бензопилой сквозные проемы;
  • вырубить и подтесать горизонтальную поверхность;
  • встроить в проемы короба из досок;
  • защитить входные отверстия цоколя решетками на продухи.

Если приходится проделывать отверстия в готовом срубе, в венце сверлят несколько сквозных отверстий и соединяют их бензиновой или сабельной пилой.

Стоит ли предусмотреть продухи

Если говорить просто, то продухи – это небольшие отверстия, которые располагаются по периметру фундамента. Через них происходит выход и приток воздуха, что необходимо для вентиляции. В случае ее отсутствия в цоколе могут происходить необратимые процессы. Например, в воздухе содержится влага, если ее своевременно не удалять, то она начинает конденсироваться на различных поверхностях. В подполье влага появляется вследствие процессов жизнедеятельности, которые происходят в доме. Влажный воздух просачивается через напольное покрытие. Под домом находится грунт, который не замерзает зимой. Так как он отлично переносит влагу, то она начинает испаряться и также оседает на поверхностях.

При наличии плюсовой температуры и влажности отлично размножаются бактерии и протекают гнилостные процессы. Это происходит и в пространстве фундамента. Быстрыми темпами начинается размножение плесени и различных грибков. Со временем от фундамента плесень начинает проникать через пол в другие помещения. Это неминуемо приведет к порче балок и деревянных полов. Кроме того, при обильном содержании влаги происходит ее проникновение в железобетонные конструкции. Армирующая составляющая теряет свою прочность и может выйти из строя. Есть еще одна важная причина, почему нужна вентиляция фундамента.

Из почвы непрерывно поднимается радон. Это газ, который в сочетании с другими веществами, например, водой может быть полезен в определенных количествах. Но при его изобилии происходит отравление организма. Если в фундаменте не продумать вентиляцию, тогда радон будет накапливаться в пространстве фундамента и со временем попадет в дом. Для решения этих вопросов изготавливают продухи или делают вентиляцию. Во втором случае потребуется вывод отдельной вентиляционной трубы за пределы крыши

Чтобы процесс происходил, важно поступление порций свежего воздуха. Этого легко добиться, соорудив решетки переточной вентиляции из комнат. Плюсом такого решения можно считать эстетическую составляющую, ведь не придется делать отверстия в фундаменте

Плюсом такого решения можно считать эстетическую составляющую, ведь не придется делать отверстия в фундаменте.

Работа над ошибками

В реальной жизни не всегда удается реализовать все так, как было в расчете. Может даже случиться и так, что ленточный фундамент уже готов, но отверстий под продухи в нем по какой-то неведомой причине сделано не было. Или же решение о том, сколько их должно быть, было принято неверное. Повода для отчаяния в такой ситуации нет. Выходов есть несколько.

Можно увеличить размеры уже имеющихся отдушин. А если фундамент готов, можно высверлить новую продушину, работа эта сложная, но технически осуществимая. А также можно улучшить тягу, используя трубы, ведущие от продуха вверх. За счет того, что в основе частного дома атмосферное давление выше, чем на расстоянии 2–3 метра над землей, создается тяга от так называемого перепада давлений.

Следуя всем нюансам, описанным в расчетах, можно создать действительно качественные продухи в фундаменте.

Размер, местоположение, количество

Узлы устройства продуха для вентиляции подполья.

Определенные размеры отверстий высчитываются с учетом площади цокольной части фундамента. Обычно это соотношение составляет 1:400. Пример: фундамент с цокольной частью 400 кв. м должен быть обустроен продухами площадью 1 кв. м. При всем при этом S min одного отверстия не менее 0,05 кв. м. Размер максимальных продухов не рекомендуется рассчитывать более 0,85 кв. м. Ведь если отверстие будет больше, не избежать армирования по периметру. Диаметр сечения также зависим от размера здания, при 5-10 см с ростом основания здания увеличивается диаметр. Расстояния между отверстиями в фундаменте 2,5-3 м. При наличии перемычек по ним также прокладываются продухи.

Как уже упоминалось, продух может быть различной формы: квадрат, круг, прямоугольник, даже треугольник. Но в большинстве случаев, опираясь на эстетическое восприятие, выбирается прямоугольная форма. Хотя ваш дом – ваш «вкус и цвет».

Располагаются продухи по возможности равномерно. Чтобы избежать учащения у углов, от них делаются внутренние отступы не более 90 см. Не следует забывать о симметричность и четном количестве отверстий для вентиляции. В вопросе высоты руководствуйтесь правилом – чем выше от земли, тем лучше.

Какого размера должны быть и их количество

Относительно размера продухов существует четкое указание СНиП: общая площадь их просвета должна быть не менее 1/400 от общей площади пола подвала.

Это означает, что на подвал в 400 м2 должен приходиться 1 м2 продухов.

Существует и другой подход к определению размеров — одно отверстие должно иметь площадь не менее 0,05 м2.

Необходимо учитывать, что эти показатели минимальные, на практике они редко обеспечивают полноценную вентиляцию подполья.

Следует либо увеличивать количество, либо размеры одного отверстия.

Регулировать процесс естественной вентиляции крайне сложно, поэтому обычно производят периодический осмотр подвала и оценивают качество проветривания по наличию плесени, грибка или мокрых пятен.

Как сделать продухи в готовом фундаменте?

Расчет размеров и количества продухов производится на этапе проектирования здания, а вентиляционные отверстия формируют во время устройства верхней части фундамента. Но бывает так, что о них забывают и вспоминают тогда, когда основные работы по заливке фундамента закончены. Что делать в этом случаи, как сделать продухи в готовом фундаменте?

Есть несколько вариантов:

  1. Прорезать или пробить вентиляционные отверстия нужных размеров, используя для этого специальный инструмент: болгарку или перфоратор, а может то и другое. Трудоемкость данной процедуры зависит от материала, из которого сделан фундамент. Если это кирпич, то проблем особых не будет, а если это армированный бетон, то придется изрядно повозиться. В таком случае забывчивость может превратиться в лишние материальные затраты. Цены на сверление таких отверстий колеблются в пределах 10-200руб за 1см глубины, в зависимости от трудности сверления.
  2. Если это возможно, то устроить полы первого этажа по грунту. Это означает, что между землей и полом нет никакого пространства, что позволяет решить такую проблему без дополнительных затрат.

Практически вся Европа практикует строительство индивидуального жилья без продухов, укладывая полы непосредственно на грунт. Такие полы не страдают недостатками, присущими для полов, которые необходимо вентилировать. Полы, уложенные непосредственно на грунт, способны выдерживать куда больше нагрузок, они не прогибаются, и из-за отсутствия подпольного пространства под полом не образуется влага, которая отрицательно воздействует на конструкции пола и стен.

Если о продухах забыли, то, может, стоит пересмотреть технологию укладки пола, и сэкономить на средствах, за счет понижения здания. Как вариант, можно засыпать подпольное пространство строительным мусором (кирпичным боем или отходами стройматериалов) вперемежку с песком и хорошо утрамбовать, после чего уложить пол и не делать никаких вентиляционных отверстий.

Минус подпола еще и в том, что в нем могут найти убежище некоторые грызуны или пресмыкающиеся. В таких пространствах, если в них очень тепло, могут размножаться многие виды насекомых, жучков и червячков, которые непременно окажутся внутри жилища.

Это может случиться тогда, когда по каким-либо причинам нарушается целостность подвального пространства, что повлечет за собой проникновенность под пол таких «зверей».
