Противопожарные клапаны SHUFT для противодымной вентиляции – будущее сегодня

Приводы

Привод – это механизм для быстрого приведения заслонки в требуемое положение: открытое у дымового, закрытое – у противопожарного клапана. По устройству, назначению, принципу работы их подразделяют на следующие виды:

• Электромеханический. Пуск привода может быть выполнен как дистанционно с пульта управления/диспетчерской, командным сигналом противопожарной автоматики, так и ручным выключателем, размещенным вблизи клапана. Открытие заслонки происходит под усилием освобождаемой возвратной пружины, а закрытие с помощью электродвигателя привода.
• Электромагнитный. Он также оснащен возвратной пружиной на приводе, освобождающейся с помощью электрического магнита, после команды дистанционно или от прибора автоматики, а также ручным способом – движением специального рычага пуска, расположенного возле устройства. Особенностью этого вида привода клапанов является то, что закрыть можно только вручную, все тем же пусковым рычагом.
• Реверсивный. Он является универсальным приводом, имея в своем «арсенале» все преимущества других видов; но закрывается он автоматически, благодаря электромотору.

Скорость срабатывания/инерционность различных клапанов зависит прежде всего от вида привода, качества изготовления, точности сборки, правильности монтажа в составе вентиляции здания, и находится в интервале от 5 до 150 с. Этого вполне достаточно для начала функционирования систем по обеспечению безопасности людей в самом начале развития очага пожара.

Правила монтажа, установки, размещения

Монтаж (установка) не только дымоприемных устройств, но и всей системы как общеобменной, так аварийной противодымной вентиляции ведется по четкому плану в несколько этапов, определенных проектными решениями:

• В ходе строительства здания от подвалов и выше будущей кровли здания возводятся вертикальные вентиляционные шахты, обладающие значительной огнестойкостью, т.к., как правило, основным материалом является кирпич.
• Через помещения прокладываются горизонтальные линии воздуховодов, короба которых выполняются из оцинкованной стали. Транзитные участки подвергаются пассивной огнезащите, места прохождения через противопожарные преграды заделываются огнезащитной штукатуркой, огнестойкой пеной, базальтовым материалом.
• В вентиляционных камерах устанавливается оборудование общеобменной вентиляции, на крыше, в технических этажах монтируются вытяжные вентиляторы дымоудаления.
• Согласно схеме размещения, спецификациям проектной документации правильно и аккуратно монтируются огнезадерживающие устройства и клапаны дымоудаления, причем устанавливаются они как вертикально, горизонтально, так и наклонно для нормальной работы вентиляционных систем; максимального доступа к ним во время монтажных работ, последующего технического обслуживания.
• Бережная установка таких устройств необходима из-за того, что даже небольшая деформация корпуса может привести к неисправностям в работе заслонки, минимум к потере плотности устройства в целом.

Последней стадией является установка контрольно-управляющей аппаратуры, такой как блоки управления противопожарными клапанами, ее подключение, наладка, блокировка с автоматикой сигнализации, пожаротушения; испытания, сдача в эксплуатацию

Назначение, особенности проектирования

Противодымная вентиляция организовывается таким образом, чтобы при возникновении острой необходимости была возможность удаления продуктов горения в первую очередь из тех участков здания, которые прилегают к эвакуационным и непосредственно ими являются. К таковым относятся шахты лифтов, лестничные пролёты и площадки, а также сообщающиеся с основными помещениями коридоры, холлы. Одним словом, все те участки объекта, которые встречаются на пути во время эвакуации.

Проектирование противодымной вентиляции подразумевает определение и последующее обеспечение достаточной степени эффективности притока воздуха в помещение наряду с удалением продуктов горения. С этой целью наибольшей производительностью обладает приточно-вытяжная система. Если выбирать между приточной и вытяжной вентиляцией, то гораздо более высокой эффективностью обладает вытяжная вентиляция, нежели приточная, что объясняется выполнением основной задачи, которую принимает на себя противодымная вентиляция СНиП 41-01-2003 (ещё до недавнего времени являющийся основным документом, регламентирующим особенности и правила организации вентиляционной системы, включая узел противодымного оборудования) сегодня несколько устарел и на его смену пришёл дополненный документ СП 7.13130.2009.

Противодымный узел вентиляции отвечает за полную блокировку или максимально возможное ограничение проникновения продуктов сгорания в помещения специального назначения. Противодымная приточная вентиляция устанавливается исключительно наряду с вытяжной системой. При этом каждая из них не является автономным узлом, так как оборудуются в обязательном порядке на сообщающихся с прочими помещениями участках. В это же время противодымная система каждого пожарного отсека является автономной.

Так, не допускается использовать воздуховоды из пластика. Существуют специально для этой цели созданные вентиляционные каналы, способные без малейших повреждений пропускать через себя угарный газ высоких температур. Противодымная вытяжная вентиляция включает в проект вентиляторы специального исполнения, работоспособность которых в чрезвычайных обстоятельствах не снизится.

Из оборудования противодымный узел вентиляции должен содержать датчики определения дыма, а также противопожарные клапаны. Проект некоторых объектов включает в себя ещё и установку противодымных экранов и противопожарных дверей

Важно также обеспечить слаженную работу всех узлов вентиляционной системы, включая и противодымный, чтобы снизить риск возникновения сбоев, а наряду с этим увеличить производительность

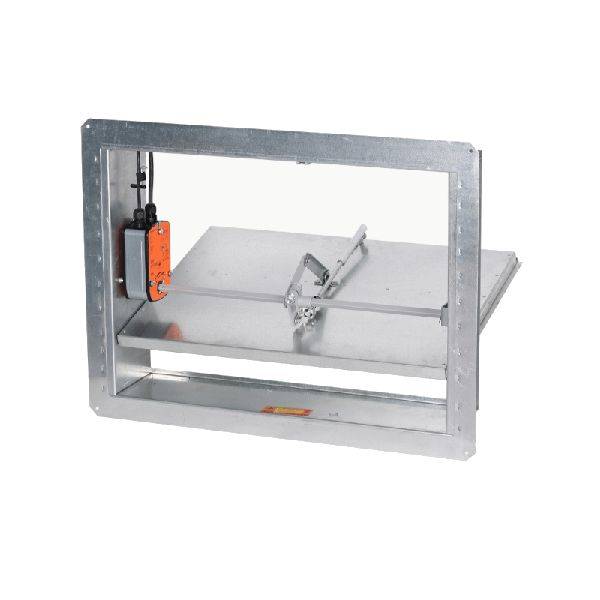

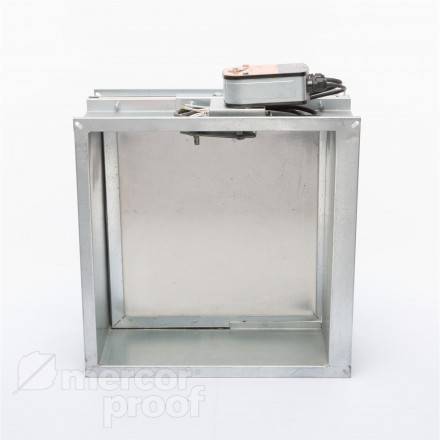

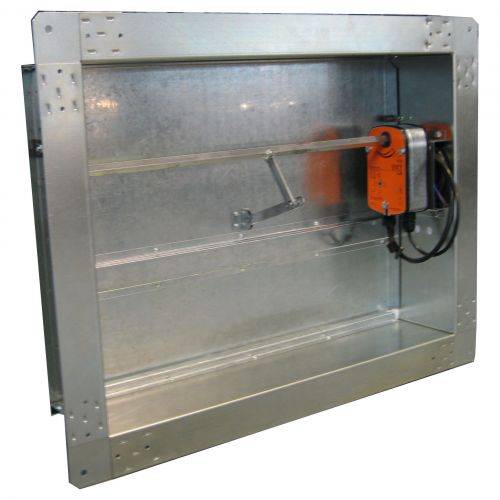

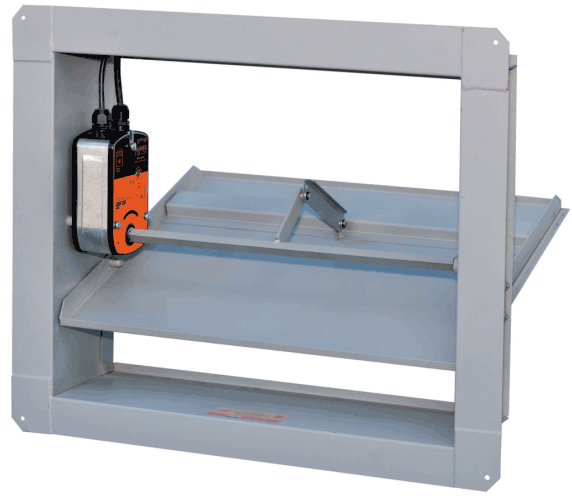

Электроприводы противопожарных клапанов

На противопожарных клапанах устанавливаются следующие типы приводов:

1. электромеханические приводы с возвратной пружиной;
2. реверсивные электроприводы;
3. электромагнитные приводы.

При выборе типа привода и дополнительных устройств (например, тепловых замков), обеспечивающих срабатывание клапана, учитываются следующие факторы:

• назначение клапана (нормально открытый, нормально закрытый и дымовой);
• нормативные требования к способам управления срабатыванием клапана при пожаре;
• место установки клапана с точки зрения удобства проведения периодических испытаний и возможности управления им при пожаре;
• затраты на эксплуатацию клапанов.

Электромагнитные, электромеханические и реверсивные приводы позволяют обеспечить автоматическое, дистанционное и местное управление клапанами в соответствии с нормативными требованиями при надлежащем исполнении системы управления.

Нормативные документы

Установка и эксплуатация в офисных зданиях и на предприятиях противопожарных клапанов возможна только если устройства соответствуют ряду положений следующих нормативных документов:

• СП 7.13130.2013 – о противопожарных требованиях к системам вентиляции.
• СП 60.13330.2012 – о требованиях к вентиляционным системам зданий, сооружений и строений производственного и общественного назначения.
• НПБ 241-97, ГОСТ Р 53301-2013 – об испытаниях клапанов на устойчивость к воздействию открытого пламени.

Эти нормы прописывают определение клапанов: автоматические и / или дистанционные установки, которые предназначены для экстренного и оперативного блокирования вентиляционных путей, проемов в стенах, перегородках или различных перекрытиях. В маркировке установлены пределы состояний по ограничению плотности, которые обозначены литерой «Е», и теплоизоляционной способности – литера «I». Эти же нормы устанавливают полный список предъявляемых к клапанам требований.

Примечание: в пакет тех. документации, сопровождающей каждое изделие, должен быть включен сертификат ПБ. Если требуется использовать клапаны взрывозащищенные – необходим также сертификат взрывобезопасности.

Гравитационная

Здесь главой всей конструкции выступает зенитный фонарь.

Дым выходит наружу из здания с помощью активации блока управления пневматическим электроприводом.

При возникновении форс-мажора купол фонаря сразу открывается – тут же происходит удаление дыма.

Такой фонарь располагается, в большинстве случаев, на крыше здания, а также во фрамугах, оконных проемах или любом другом подходящем месте строения.По сути, это простая вытяжка. Благодаря его размерам дым быстро уходит из помещения, охлаждая внутренний воздух.

Таким образом, автоматика у нас работает только на открытие купола вытяжки и индикацию панели управления.

Сам процесс удаления дыма происходит естественным путем.

Суть работы

Работающая противопожарная вентиляция препятствует дальнейшему распространению дыма и пламени, помогая людям, находящимся в помещении, без затруднений его покинуть.

Согласно руководящему документу в области проектирования такой системы она должна присутствовать у любого высотного строения, а также подземного помещения, где нет естественного проветривания.

У дымоудаления две главные административные задачи:

1. Очистить пути эвакуации.
2. Освободить доступ в помещение для пожарных сотрудников.

Главное назначение вентиляционного потока — насытить помещение свежим воздухом. Понятно, что вентиляция не может потушить пожар.

В среднем, вытяжка способна очистить 18000-30000 м3/ч дымного воздуха.

Этого достаточно для питания воздухом от 400 до 700 человек.

Конструкция системы автоматической дымоудаления/ вентиляции в самом общем плане состоит из:

1. фонаря;
2. клапана;
3. приборов автоматики;
4. дымовых, световых, звуковых и прочих датчиков.

Относительно конструктивного типа выделяют: гравитационные и автоматические (принудительные) дымозаборы.

Оба вида, как собственно вся вентиляция, работают на забор воздуха из здания, а также подачу свежего воздуха с улицы или из соседних помещений.

По способу управления они подразделяются на:

• ручные;
• автоматизированные.

Ручная система запускается нажатием кнопки на панели управления при возникновении пожара, что приводит в действие вентиляционные элементы.

Автоматика сама обнаруживает признаки возгорания и подает сигнал на пульт для подачи напряжения, дальнейшего включения электродвигателей.

Крышка щита имеет сигнальные светодиоды, информирующие о текущем режиме работы, открытия/ закрытия клапанов, наличии подключения к источнику питания.

Управлять системой можно также с пульта охраны.

Кроме того, такие системы имеют дополнительный шкаф контроля – ручной, дистанционный или автоматический.

При задымлении он приводит в действие вентиляторы, предварительно закрывая противопожарные клапаны, очищая воздух от скопившегося дыма.

То есть, функционал всего комплекса также включает в себя очистку воздуха от газов и пепла, задержку распространения дыма по объему здания, защиту от перегрева воздуха.

Но давайте рассмотрим каждую из двух конструктивных типов системы по-отдельности.

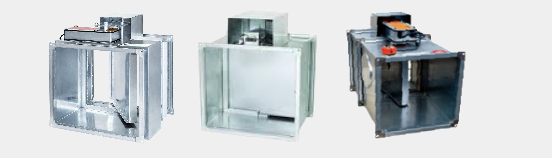

Огнезадерживающие (НО) и противодымные (НЗ) клапаны

Противопожарные нормально открытые (огнезадерживающие) клапаны предназначены для предотвращения распространения пожара и продуктов горения по воздуховодам, шахтам и каналам систем общеобменной вентиляции и кондиционирования воздуха зданий и сооружений (Раздел 6 СП 7.13130.2013 и п. 7.13а)

СП 7.13130.2013 п. 6.24: Для зданий и помещений, оборудованных автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией, следует предусматривать автоматическое отключение при пожаре систем общеобменной вентиляции, кондиционирования воздуха и воздушного отопления (далее – системы вентиляции), а также закрытие противопожарных нормально открытых клапанов.
Отключение систем вентиляции и закрытие противопожарных НО клапанов должно осуществляться по сигналам, формируемым автоматическими установками пожаротушения и (или) автоматической пожарной сигнализацией, а также при включении систем противодымной вентиляции в соответствии с п. 7.19.

Противопожарные нормально открытые (огнезадерживающие) клапаны в нормальных условиях (без пожара) открыты, а при пожаре должны закрываться, обеспечивая неразрывность противопожарной преграды.

Противопожарные нормально закрытые (дымовые, противодымные) клапаны предназначены для систем вытяжной и приточной противодымной вентиляции (Раздел 7 СП 7.13130.2013 п. 7.11в, п. 7.17д), а также для систем удаления дыма и газа после пожара в помещениях, защищаемых установками газового, аэрозольного или порошкового пожаротушения. В нормальных условиях (без пожара) клапаны закрыты. При пожаре нормально закрытые клапаны переходят в рабочее состояние – открываются – для обеспечения удаления дыма или подачи воздуха в защищаемые объемы, например, тамбур-шлюзы, а также для удаления дыма и газа после тушения пожара газовыми, аэрозольными или порошковыми установками пожаротушения.
В системах вытяжной противодымной вентиляции (системы дымоудаления) клапаны НЗ должны открываться в зоне задымления, а в остальных зонах, например, на других этажах здания, должны оставаться закрытыми для обеспечения нормативных требований по подсосу воздуха в канал дымоудаления.

Для управления исполнительным механизмом (заслонкой) противопожарных нормально закрытых и дымовых клапанов должны устанавливаться приводы, управляемые подачей напряжения, – электромагнитные приводы и реверсивные электроприводы, которые удовлетворяют требованию п. 7.19 СП 7.13130.2013.

Согласно п. 7.19 СП 7.13130.2013 Исполнительные механизмы противопожарных нормально закрытых (дымовых) клапанов должны сохранять заданное положение заслонки клапана при отключении электропитания привода клапана.

Также, согласно СП 60.13330.2012 п. 12.4 Дымовые и противопожарные клапаны, дымовые люки, фрамуги (створки) и другие открывающиеся устройства шахт, фонарей и окон, предназначенные для противодымной защиты, должны иметь автоматическое, дистанционное и ручное (в местах установки) управление.

Ограничения по тепловым замкам

Положения п. 9.3. СНиП 2.04.05-91 говорят о том, что противопожарные клапаны (для защиты от дыма) должны быть оснащены одновременно ручным, дистанционным, а также автоматическим элементами управления. Подобные требования, предполагающие, по факту, тройное дублирование механизмов управления, вызваны повышенными требованиями к надежности клапанов при возгорании. В частности, положениям упомянутого документа соответствуют в полной мере электромеханические приводы и их разновидность – электромагнитные.

В свою очередь, возможность эксплуатации клапанов с приводами на пружинах и тепловым замком вызывает определенные вопросы. Эта разновидность устройств способна срабатывать автоматически при достижении тепловым замком заданной температуры, например, 80 °С.

Считается, что данная конструкция является недостаточно эффективной при возгорании, так как замок перекроет канал только тогда, когда пойдет нагретый дым, который будет сообщать механизму требуемую для срабатывания температуру. И вплоть до этого момента более холодный дым с температурой до 60-70 °С, неспособный в достаточной степени нагреть тепловой замок, будет беспрепятственно проходить в вентиляцию, проникая в смежные помещения. Что, в свою очередь, будет наносить вред людям, которые на тот момент окажутся в помещении.

Клапаны электроприводные, напротив, способны по сигналу, поступившему от цифрового устройства, в начале пожара немедленно перекрыть воздуховодный канал и не позволить продуктам сгорания разойтись по всей вентиляции. В случае электроприводных клапанов действует термодатчик, играющий роль дублирующего механизма управления, который обеспечит срабатывание даже при выходе из строя противопожарной автоматики.

Официальный веб-сайт VENTS ®

• Каталог продукции
  • Меню

  • Бытовые вентиляторы

    • Меню
    • Интеллектуальные вентиляторы
    • Осевые энергосберегающие вентиляторы с низким уровнем шума
    • Осевые канальные вентиляторы
    • Осевые настенные и потолочные вентиляторы
    • Осевые декоративные вентиляторы
    • Вентиляторы со светом
    • Осевые оконные вентиляторы
    • Центробежные вентиляторы
    • DESIGN CONCEPT: дизайнерские решения для бытовой вентиляции
    • Art-Deco: декоративные дизайнерские решетки
    • Принадлежности для бытовых вентиляторов

  • Промышленные и коммерческие вентиляторы

    • Меню
    • Вентиляторы для круглых каналов
    • Вентиляторы для прямоугольных каналов
    • Специальные вентиляторы
    • Шумоизолированные вентиляторы
    • Центробежные вентиляторы
    • Осевые вентиляторы
    • Крышные вентиляторы

  • Децентрализованные системы вентиляции с рекуперацией тепла

    • Меню
    • Комнатные реверсивные установки ТвинФреш
    • Комнатные установки Микра
    • Децентрализованные установки ДВУТ

  • Воздухообрабатывающие установки

    • Меню
    • Приточные и вытяжные установки
    • Приточно-вытяжные установки с рекуперацией тепла
    • Воздухообрабатывающие агрегаты AirVENTS
    • Энергосберегающие канальные установки Х-VENT
    • Геотермальные вентиляционные системы

  • Системы воздушного отопления

    • Меню
    • Воздушно отопительные (охладительные) агрегаты
    • Воздушно-тепловые завесы
    • Дестратификаторы

  • Дымоудаление и вентиляция

    • Меню
    • Крышные вентиляторы дымоудаления
    • Канальные вентиляторы дымоудаления
    • Осевые вентиляторы дымоудаления
    • Клапаны противопожарные дымовые
    • Клапаны противопожарные огнезадерживающие
    • Системы вентиляции крытых парковок

  • Принадлежности для систем вентиляции

    • Меню
    • Сифон гидравлический
    • Шумоглушители
    • Фильтры
    • Клапаны и заслонки
    • Дверцы ревизионные
    • Гибкие вставки
    • Хомуты
    • Пластинчатые рекуператоры
    • Смесительные камеры
    • Клапан противопожарный ПЛ-10
    • Водяные нагреватели
    • Электрические нагреватели
    • Водяные охладители
    • Фреоновые охладители
    • Смесительные узлы
    • Регуляторы расхода воздуха
    • Кухонные вытяжные зонты
    • Дренажные насосы
    • Каплеуловители
    • Зонды измерения расхода воздуха

  • Электрические принадлежности

    • Меню
    • Блоки управления бытовыми вентиляторами
    • Регуляторы скорости
    • Регуляторы температуры
    • Регуляторы мощности электрических нагревателей
    • Датчики
    • Трансформаторы
    • Дифференциальное реле давления
    • Термостаты
    • Электроприводы
    • Коммуникационное оборудование
    • Панели управления

  • Воздуховоды и монтажные элементы

    • Меню
    • Система ПВХ каналов “ПЛАСТИВЕНТ”
    • Соединительно-монтажные элементы
    • Система складывающихся круглых и плоских ПВХ каналов “ПЛАСТИФЛЕКС”
    • Гибкие воздуховоды для систем вентиляции, кондиционирования, отопления
    • Воздуховоды для систем вентиляции, отопления и кондиционирования
    • Спирально-навивные воздуховоды
    • Полужесткие каналы FlexiVent
    • Общая информация о воздуховодах

  • Воздухораспределительные устройства

    • Меню
    • Решетки
    • Диффузоры
    • Анемостаты
    • Колпаки
    • Аксессуары к воздухораспределительным устройствам
    • DESIGN CONCEPT: дизайнерские решения для бытовой вентиляции
    • Art-Deco: декоративные дизайнерские решетки

  • Вентиляционные наборы и проветриватели

    • Меню
    • Наборы вентиляционные
    • Стеновые проветриватели
    • Оконные проветриватели
• Подбор оборудования
• Центр загрузок
  • Меню
  • Центр загрузок
  • Каталоги
  • Учебное пособие по вентиляции
• Сервисная служба
• Контакты
  • Меню
  • Наши контакты
  • Наши партнёры
  • Объекты с нашим оборудованием
• Карьера
• О компании
  • Меню
  • Производство
  • Инновации и технологии
  • Объекты с нашим оборудованием
  • Международные ассоциации
• Политика конфиденциальности
• Условия использования сайта
• Советы по вентиляции
  • Меню
  • Определение необходимости воздухообмена помещений. Рекомендации к проектированию
  • Что такое потеря давления?
  • Типы вентиляторов
  • Регулировка скорости вращения вентиляторов
  • Электродвигатели вентиляторов
  • Общие рекомендации для монтажа
  • Шумовые характеристики вентиляторов
  • Что такое IP ?
• Прайс-лист

Сколько это стоит

Самое время рассказать о средней цене на внедрение системы защиты от дыма.

Полный цикл от расчета проекта до монтажа «под ключ» будет стоить примерно 2000 руб./кв. м.

Эта цифра, конечно, условная, так как она довольно сильно зависит от схемы проекта и выбранных материалов для установки.В среднем, такая система по стоимости обходится в несколько раз дороже, чем обычная пожарная вентиляция естественным путем.

Окончательный расчет стоимости комплекса дымоудаления производится по следующим меркам его отдельных частей.

1. Готовый проект: 10 % от стоимости комплекса в целом, а это примерно 300 р./кв. м.
2. Материалы и комплектующие:

• клапаны противопожарные (~15000 р./ед.);
• вентиляторы (~100000 р./ед.);
• воздуховоды повышенной прочности (~1000 руб./кв. м);
• комплект автоматики (сильно варьируется, зависимо от объема проекта);
• прочее оборудование/ компоненты (решетка, зенитные фонари, трубы дымоудаления и т.д.).

1. Работы по установке: приблизительно 30 % от общей суммы на оборудование и материалы.

Следуя правильному балансу запасных частей и материалов на весь проект,мы сможем внедрить успешный недорогой проект системы дымоудаления, который пройдет любые испытания и экспертизы, при этом отвечая современным требованиям в области пожаробезопасности.

Заканчивая наш обзор основ и принципов работы, хочется пожелать дорогому читателю успеха в таком нелегком деле как внедрение системы дымоудаления и подпора воздуха на предприятии.

Надеемся, что эта информация оказалась полезной и сможет оказаться таковой на практике.

Всего Вам хорошего!

Скорость срабатывания клапана

Поскольку клапаны, в случае возникновения пожароопасной ситуации, должны в помещениях здания перекрываться одновременно, единственным приемлемым способом организации управления ими можно считать использование единовременного дистанционного (автоматического) сигнала. Этот сигнал должен быть подан после того, как вентиляционная система отключена полностью (или тот ее сегмент, продолжение работы которого представляет опасность).

Электромеханические приводы, которые чаще всего монтируются на противопожарные клапаны, это устройства с возвратной пружиной способные продолжительное время функционировать при повышенной температуре. Должный уровень надежности подобных устройств обеспечивается благодаря скорости, с которой пружина способна закрыть заслонку и перекрыть канал.

Сегодня отсутствуют какие-либо регламенты относительно времени срабатывания клапанов. Однако испытания различных устройств наглядно демонстрируют преимущества электроприводных клапанов – время полного перехода заслонки в открытое состояние составляет примерно 2 секунды, тогда как электромеханические приводы закрывают заслонку клапана за 10 секунд. С другой стороны, последние также нельзя назвать недостаточно эффективными, так как и этой скорости вполне хватает для эффективной противопожарной защиты.

Источник

Назначение и принцип работы

Противодымным клапаном называется техническое устройство с нормируемым пределом стойкости к огню, аналогично противопожарным дверям, окнам, люкам; обеспечивающее прием летучих, разогретых до высокой температуры продуктов процесса горения, их направление в огнестойкие каналы, шахты, короба аварийной противодымной вентиляции.

Такое назначение сделало его незаменимым устройством для подобных систем аварийного назначения, созданных для защиты людей как в современных высотных зданиях, сооружениях большого строительного объема, так для прочих «рядовых» объектов общественного, производственного назначения со значительным количеством посетителей, работников, находящихся в них течении смены, дня или суток.

Клапаны дымоудаления – это неотъемлемая часть приточно-вытяжных систем, установок дымоудаления, принудительного подпора чистого воздуха, при этом:

1. В защищаемых помещениях, на основных эвакуационных путях и выходах – коридорах, переходах, лестничных клетках, вестибюлях и фойе их заслонки находятся в закрытом положении, открываясь по командному импульсу от установок пожарной сигнализации, стационарных систем пожаротушения; чтобы обеспечить быстрый эффективный отвод летучих продуктов горения из задымленных пожарных отсеков, секций, помещений.
2. Клапаны системы принудительного подпора воздуха незадымляемых лестниц, лифтовых шахт, включая пожарные лифты, открываются, обеспечивая необходимый нормативный или расчетный приток в них свежего воздуха.
3. Клапаны в остальных помещениях остаются находиться в закрытом состоянии, чтобы ограничить процесс попадания в них, распространения газообразных токсичных продуктов горения.

Противопожарные клапаны двойного назначения/действия могут работать как дымоудаляющие, так и огнезадерживающие технические устройства, находясь в дежурном открытом положении.

При обнаружении возникновения очага тления, возгорания датчиками дыма, газовыми пожарными извещателями, поступления командного сигнала от приборов контроля и управления противопожарной автоматики, они немедленно плотно закрываются, что препятствует распространению газообразных продуктов, открытого пламени по вентиляционным воздуховодам в смежные, вышерасположенные помещения.

Их открывают по окончании тушения очага пожара, для полного удаления токсичных дымовых продуктов, взвешенных в воздухе защищаемых помещений огнетушащих веществ после применения порошковых, аэрозольных, газовых установок пожаротушения, т.е. работают уже как клапаны удаления дыма.

Условия эксплуатации и нормы

Особенности эксплуатации противопожарных клапанов определяются государственными нормами и стандартами

Можно выделить положения, которые являются общими, независимо от конкретного типа и конструктивных особенностей клапанов:

• Диапазон температур (в штатном режиме) ограничен отметками -30 °С и +40 °С.
• При размещении клапана необходимо предусмотреть, чтобы на заслонке не конденсировалась влага и на нее не попадали атмосферные осадки.
• Недопустима работа клапанов в боксах, где в воздухе присутствуют агрессивные химические соединения в такой концентрации, что могут стать причиной коррозии, разрушения красочного слоя на поверхности или изолирующих материалов.
• Недопустима установка простых клапанов в помещения, которые по взрывобезопасности относят к категориям А и Б (для подобных условий существуют специальные модификации клапанов).

Проблемы управления клапанами при различных способах реализации.

Проблемы управления клапанами со шкафов.

Контроль и диспетчеризация. Недостатки шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” в том, что нет контроля целостности линий и нет совокупного выходного сигнала о том, что все клапана закрыты. Все это требует дополнительных элементов шкафа, что ведет к усложнению схемы и удорожанию.

Контроля целостности линий управления клапанами не видел ни у одного шкафа с релейной логикой. Другое дело – шкаф из блоков.

Дистанционное и ручное (в местах установки) управление. С небольшой натяжкой можно считать, что у шкафа “ВЕЗА ШСАУ ВПД-4П1-3К2” есть способ осуществить дистанционное ручное управление при помощи клемм для подключения пульта дистанционного управления ПДУ.

Но как осуществить ручное управление в местах установки клапанов, которые подключены к шкафу управления? Тогда нужно постоянное присутствие и нуля и фазы в месте подключения клапана, что влечет за собой необходимость применения 6-ти проводного кабеля для реверсивных клапанов (0, фаза, сигнал “открыт”, сигнал “закрыт”, сигнал на открытие, сигнал на закрытие).

Шкаф “ВЕЗА ШСАУ ВПД-4П1-3К2” для подключения клапанов требует именно 6-ти проводной кабель, хотя, казалось бы, можно было бы обойтись и 5-ти проводным, используя общий 0.

Если клапана управляются при помощи шкафов управления, то на панели шкафа управления может быть кнопка опробования каждого клапана – вероятно эти кнопки прокатят в качестве местного ручного управления.

Сигналы состояния клапанов. Самая большая проблема такого способа вообще – необходимость привести сигнал состояния заслонки клапана. Это сигналы силовой логики, поэтому нужны силовые кабеля.

Например, в приведенном выше шкафу, в следствии того что общим для управления клапана есть 0, а общим для контроля клапана есть фаза, то к каждому клапану необходимо протянуть кабель с 6-ю проводниками. Огнестойкий силовой кабель с 6-ю проводами – это дорогой кабель В схеме для подсоединения клапана вообще предусмотрено 7 клемм, хотя две из них можно объединить.

Более удачные схемы шкафов требуют проводки 5-ти проводного кабеля.

Даже если управление клапанов может осуществляться одним кабелем, идущим от шкафа по всем клапанам (что возможно только для ОЗК), а клапана подключаться в цепь параллельно – все равно сигналы состояния должны быть индивидуально собраны от каждого клапана.

Проблемы управления клапанами с использованием модулей.

Если требуется блокировка запуска противодымного вентилятора пока не открыт хотя бы один (или все) клапан соответствующей противопожарной вентиляционной системы – то эта задача ложиться на сценарии, выполняемые в контроллере АПС.

В качестве примера зависимой работы – сценарии Рубеж Firesec 3 управления противопожарным вентилятором и клапаном.

Пусконаладочные работы сложнее. Система оказывается должна быть проще в монтаже и дешевле (что не факт), но непременно будет сложнее в настройке.

К примеру, вот инструкция по настройке блока С2000-СП4.

Оказалось, что подружить приводы клапанов и модули управления нелегко. У дешевых приводов (а для ОЗК будут установлены именно дешевые приводы) что-то не так с сопротивлением обмотки. Необходимо подбирать дополнительные сопротивления и конденсаторы в силовую цепь управления приводами, чтобы модуль управления все время не ругался на обрыв или КЗ линии управления.

Производитель С2000-СП4 предлагает такие решения:

Но в итоге на объектах можно увидеть такую картину:

Резистор нагревается до температуры плавления пластика.

Более того, оказалось что клапаны бывают “вырубленные топором”, что не позволяет корректно настроить работу концевых датчиков хода. Если шлейф, при невозможности настройки, можно обмануть, то модуль ругается и глючит.

Поэтому сам стараюсь избегать модулей управления клапанами для огнезадерживающих клапанов. А вот с дымоудалением и подпором воздуха ничего не поделаешь – тут только модули. Если конечно на объекте не запроектированы шкафы с релейной логикой.

Определение основных параметров противодымной системы вентиляции

Расчёт должен учитывать все возможности помещения во время пожара: теплопотери через вентиляционные каналы, оконные и дверные проёмы, их состояние (открытое или закрытое), принимается во внимание мощность выделения тепла очагом пожара, размер помещения, а также непосредственно температура продуктов горения и параметры воздушной среды на улице. Расчёт выполняется в индивидуальном порядке для каждого из помещений с различной функциональной пожароопасностью

При этом должна учитываться площадь проходного клапана, а также перепад давления в случае, если этот элемент будет полностью закрыт. На протяжённых участках (коридоры, холлы) устанавливается несколько дымоприёмных устройств, что позволяет увеличить эффективность удаления продуктов горения с пути эвакуации. Количество дымоприёмных устройств зависит от размера помещения. Так, для коридоров прямой конфигурации длиной до 45 м достаточным будет один дымоприёмник. Если коридор имеет угловую конфигурацию, то в этом случае одно противодымное устройство сможет обслужить лишь участок до 30 м. Замкнутые участки должны быть не более 20 мм, чтобы один дымоприёмник справлялся со своей задачей

Расчёт выполняется в индивидуальном порядке для каждого из помещений с различной функциональной пожароопасностью. При этом должна учитываться площадь проходного клапана, а также перепад давления в случае, если этот элемент будет полностью закрыт. На протяжённых участках (коридоры, холлы) устанавливается несколько дымоприёмных устройств, что позволяет увеличить эффективность удаления продуктов горения с пути эвакуации. Количество дымоприёмных устройств зависит от размера помещения. Так, для коридоров прямой конфигурации длиной до 45 м достаточным будет один дымоприёмник. Если коридор имеет угловую конфигурацию, то в этом случае одно противодымное устройство сможет обслужить лишь участок до 30 м. Замкнутые участки должны быть не более 20 мм, чтобы один дымоприёмник справлялся со своей задачей.

Вентиляционные системы с противодымным узлом, спроектированные на основе естественного побуждения, устанавливаются в небольших, одноэтажных зданиях, тогда как многоэтажные строения нуждаются в обслуживании системы с механическим побуждением движения воздушных потоков. Главным образом это касается вытяжных систем. Такая разница в подходах проектирования обеспечивает высокую эффективность удаления продуктов горения без излишнего износа оборудования, что приводит к неоправданному перерасходу электроэнергии и поломкам.

Источник

Дополнительные конструктивные отличия

По виду клапаны заслонки подразделяются на стандартные и многостворчатые. От обычных клапанов многостворчатые отличаются меньшим выносом заслонки за пределы корпуса – это является преимуществом в случае установки приспособления в местах, где можно выделить под вылет заслонки весьма небольшое пространство.

Противопожарный клапан UVS

Есть также различия по форме корпуса – устройства могут иметь в разрезе круглую или же (прямоугольную) форму. Привод может размещаться, как внутри корпуса, так и снаружи. Кроме того, клапан может быть разделен на две секции огнестойким материалом.
