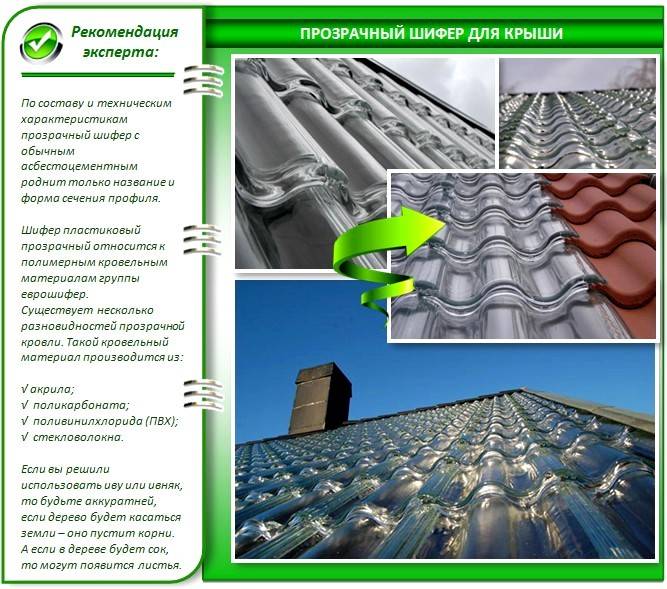

Прозрачный шифер: разновидности и инструкция по монтажу

Крыша из полиэстера ELYPLAST

Полиэстер армированный стекловолокном ELYPLAST (ЭЛИПЛАСТ), производится в Италии. Он имеет два типа поверхностей: волновую и плоскую.

Волновой полиэстер благодаря большей жесткости используется для покрытия прямых поверхностей. Плоский полиэстер применяется для сооружения арочных конструкций из-за своей отличной гибкости.

Отличительные особенности полиэстера армированного стекловолокном – габаритные размеры в сочетании с высокой прочностью.

Полиэстер ELYPLAST (ЭЛИПЛАСТ) поставляется в рулонах шириной 2; 2,5 и 3 метра. Количество материала в одном рулоне составляет до 40 м.п. Такой объем материала позволяет покрыть поверхность площадью до 100 кв.м без стыковочных швов, что придает конструкции цельный вид, а монтаж делает простым. Да и перевозить такой пластик легко, ведь рулон можно поместить в обычный легковой автомобиль.

Какие материалы используются

Есть несколько наиболее популярных материалов, из которых производится прозрачный шифер:

Пластик

Зачастую имеет классическую волновую форму. Бывает простым или со стекловолоконным армированием. Ему присуща хорошая прочность и эластичность. Простой пластик подходит больше для разных перегородок внутри помещений или в уличных условиях, но не в качестве кровли.

Размеры готового шифера удобны для перевозки и монтажа. Его ширина составляет 2мм и больше, длина может быть разной. Пластиковый кровельный материал может быть волнистым, трапециевидным и прямым, цвет может быть практически любой, необязательно белый.

Стеклопластик

Что касается стеклопластикового шифера, то он термостойкий и может отлично служить как при морозе в -40°C, так и в жару (способен выдерживать даже до +140°C). Он более надежен и устойчив к разным факторам, поэтому его чаще используют для разных целей. Поскольку стекловолокно легкое и прочное, оно выдерживает сильный ветер, снег и град. От воздействия с этими погодными условиями кровля не деформируется и дальше имеет столь привлекательный внешний вид.

Поливинилхлорид

Шифер из поливинилхлорида напоминает пищевой пластик, только гораздо толще и плотнее. У него низкая цена и поэтому он пользуется спросом. Листы ПВХ также бывают цветными или прозрачными. Это легкий и прочный материал, который является пожаробезопасным. Материал может иметь волны синусоидальной или трапециевидной формы. Ровные листы ПВХ не изготавливают. Также этот материал устойчив к воздействию разными агрессивными химическими веществами. ПВХ шифер, в частности, используют для навесов и балконов.

Поликарбонат

Поликарбонатный шифер бывает трех видов:

• сотовый;
• монолитный;
• волнистый.

Каждый из них имеет ряд особенностей, по которым подбирается тот или иной вид для конкретной цели. Например, для теплиц подходит прозрачный сотовый шифер из поликарбоната. Шифер этого типа обладает высокой прочностью и стойкостью к механическим факторам. Также он устойчив к воздействию ультрафиолета. Но устанавливать его в качестве козырька на балкон в районе с промышленными заводами не стоит, потому что у него низкая устойчивость к некоторым химическим веществам, например, к кислотным дождям.

Акриловое стекло

Есть стеклопластиковый шифер, а есть еще кровля из акрилового оргстекла. Листы из этого материала имеют длину от 4000 и до 12000 мм. Материал не деформируется и не ломается, не пропускает ультрафиолет. Он прекрасно справляется с химическими и природными факторами. Его можно использовать при температурах в диапазоне от -40°C до +80°C. Транспортируется такой кровельный материал в рулонах. Акриловый шифер интересен и тем, что не представляет собой опасности для окружающей среды.

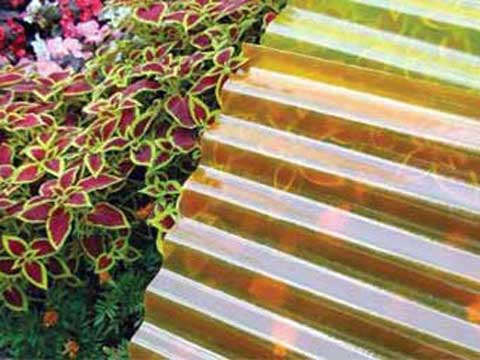

Прозрачный желтый шифер фото

Фото прозрачного шифера

Прозрачный пластиковый шифер фото

Прозрачный волнообразный шифер

Размеры и разновидности ↑

Акриловый

Бесцветный акрил, более знакомый нам под названием оргстекло, сочетает в себе эластичность и высокую прочность. Созданные особым образом в виде каналов, заполненных воздухом, которые разделяют ребра жесткости, акриловые листы имеют малый вес, сочетающийся со значительными показателями прочности и низкой теплопроводимостью. Ультрафиолетовые лучи превосходно проникают через прозрачный шифер. Отзывы любителей позагорать в солярии, а именно им покрывают крыши бассейнов и солярии, исключительно хвалебные.

Совет
Обратите внимание, что под такой кровлей предметы интерьера с легкостью выгорают.

Стеклопластиковый армированный

В этой разновидности пластикового шифера стекловолокно способствует повышению прочностных характеристик кровельного покрытия, устойчивости к горению, способности выдерживать значительные температурные перепады – диапазон возможных температур от минус 40⁰C до плюс 140⁰C. Армированный стеклопластиковый шифер, цена которого несколько выше, чем у аналогичных кровельных материалов, имеет самый больший эксплуатационный срок: до полувека, скажем, на фоне 10 лет у акриловой.

Такая кровля не подвержена УФ излучению и пропускает те лучи, которые обеспечивают растительности биологическую активность и создают парниковый эффект. В силу этих качеств довольно часто для теплиц и оранжерей выбирают именно такое покрытие.

Стеклопластик имеет низкий коэффициент линейного теплового расширения, поэтому между ним и прилегающими материалами не оставляют тепловых зазоров, тем более что их нагрев не вызывает коробления покрытия. Материал выпускают в форме рулона длиной в 20 м при ширине полтора или два метра. Такая модификация упрощает устройство кровли, а так как отсутствуют нахлесты, то соответственно уменьшается расход кровельного материала.

ПВХ профилированный

Профилированный ПВХ – это волновой (волнистый) шифер, в отличие от плоского акрилового или стекловолоконного. К достоинствам этого материала относят такие качества как гибкость и эластичность. Он характеризуется:

• удобством укладки;
• малым весом получаемой конструкции;
• невосприимчивостью к воздействию ультрафиолета;
• высоким уровнем устойчивости к механическим нагрузкам и атмосферным воздействиям ;
• низкой воспламеняемостью.

Прозрачный шифер ПВХ нельзя использовать для устройства кровли в регионах с непростыми климатом – температурный диапазон ( -20⁰С; +50⁰С), в котором его листы не теряют формы и качественных характеристик, недостаточный. Отметим еще несколько минусов полимерной кровли.

ПВХ и древесина каркаса разнятся по коэффициентам теплового расширения. Если кровля имеет большую поверхность, то это может стать причиной деформирования конструкции.

Полимерные листы хрупкие и не справляются большой весовой нагрузки – ходить по ним нельзя.

Применение подобного покрытия ничем не ограничивает дизайнерскую мысль. Цветной прозрачный материал – это реальная возможность создать эксклюзивную уникальную кровлю, которая впишется в данный экстерьер.

Чем хорош поликарбонатный материал

Для частного домостроения волновой шифер выпускается толщиной от 0,8 мм до 3 мм, специальные изделия с большой высотой волны изготавливаются толщиной до 6 мм. Небольшая толщина листа делает гибкий прозрачный шифер очень легким, работать с листом в 2х0,9 м можно и без помощника, но потребуется приложить максимум аккуратности, так как прочный материал обладает невысокой твердостью, и его легко оцарапать при монтаже.

Преимущества поликарбонатного прозрачного шифера:

• Отлично задерживает тепло, шум и ультрафиолет, поэтому крыша из прозрачного материала по своим характеристикам превосходит металл, прессованный лист из асбестового или целлюлозного волокна;
• Хорошая ударная прочность, если шиферная кровля попадет под град или осыпание ледяными сосульками с деревьев, то, скорее всего, все обойдется без каких-либо тяжелых последствий, тогда как асбестоцементная или ондулиновая кровля в такой ситуации оказывается поврежденной;
• Благодаря высокой стойкости к нагреву лист не теряет формы и качества поверхности даже при нагреве его до 120оС или охлаждении до -50оС. Полированная волновая поверхность отражает большую часть солнечных лучей.

К сведению! Кроме прекрасных декоративных качеств, прозрачный шифер обладает еще одной непревзойденной способностью – сбрасывать толстый снежный покров с кровельных скатов.

Этому способствует высокая прозрачность шиферного листа, тепловые излучения, исходящие от внутренних помещений дома, даже с учетом утепления разогревают гладкую, как стекло, поверхность прозрачного шифера настолько, что под снегом появляется талая вода. В результате, чем больше снега налипает зимой на прозрачном шифере, тем быстрее снеговая шапка сойдет с кровельной поверхности.

Правила монтажа

Обработка гибкого прозрачного шифера не представляет сложности – невзирая на тип использованного сырья, его легко резать и монтировать. Для работы необходимо подготовить простое оборудование для металла и дерева – углошлифовальная машина или строительный нож. Небольшой вес листов предполагает использование соответствующих саморезов.

Особенности укладки волнового прозрачного шифера

Укладка волнового прозрачного шифера осуществляется на деревянный каркас. Обрешётка собирается из бруса размером сечения 50х50 мм. Допускается замена на металлический профиль, предварительно окрашенный в белый цвет. Это способствует снижению деформации из-за нагревания солнечными лучами.

Для создания обрешётки придерживайтесь шага до 35 см. Теплоизоляцию устанавливают, если для обустройства кровли используется стеклянный шифер.

Прежде чем крепить саморезы, необходимо просверлить под них отверстия в материале. Диаметр должен быть на 3 мм больше винтовой части шурупа. Данные работы следует проводить с учётом коэффициента расширения.

Порядок крепления шифера из поликарбоната:

Листовой материал укладывается по направлению снизу вверх. Саморезы ввинчиваются через каждые три волны на средней линии, и каждые две – возле конька, карнизов и водостоков.
Используйте торцевой профиль для придания конструкции завершённого вида. Элемент защищает подкровельное пространство от воздействия влаги и попадания мусора.
Установите термошайбу для продления срока службы шиферных листов в момент термического расширения. Этот элемент также предупреждает вдавливание крепежей в основание материала, что может привести к повреждению поверхности.
Для соединения отдельных панелей шифера используйте специальные профили. Строительные компоненты можно подобрать по толщине и материалу.
Установите листы наружу стороной с защитным слоем от воздействия УФ-излучения. В противном случае сотовый поликарбонат не прослужит и 3 лет

Для определения нужной поверхности обратите внимание на логотип производителя, нанесённого на защитный слой. Плёнка снимается после монтажа панелей на обрешётку.

Как сделать прозрачную вставку в крыше

Ещё одним вариантом использования шифера из пластика является создание прозрачной вставки. Если планируется её размещение по центру крыши, сначала установите нижний ряд кровельных листов, чтобы закрыть карниз.

После этого уложите и зафиксируйте нижний ряд прозрачного плоского шифера. Допускается монтаж панелей внахлёст с заходом на предыдущий лист не меньше чем на 30 см.

С боков вставку закрепите к деревянному или металлическому каркасу. Сверху прижмите брусом, предварительно пропитанным влагоотталкивающим препаратом. Этот элемент будет выполнять функцию крепежа непрозрачного материала.

Стыки необходимо обработать герметиком. По завершении установите конёк с фиксацией при помощи саморезов.

Состав материала

Для пластикового кровельного материала нет определенного ГОСТа. Поэтому многие отечественные производители организуют производство шифера на основании заимствованных или собственных ТУ. Панели могут иметь два вида состава:

– армированный;

– однородный.

Однородные панели шифера состоят из поливинилхлорида. В состав армированных панелей входит также стекловолокно. Производители выпускают листы различных размеров. Стандартным является 2,0 х 0,9 м. Производители также предлагают своим клиентам рулонный пластиковый шифер. Фото каждого вида панелей вы можете найти в местах продажи.

Особенности монтажа

Есть некоторые нюансы, которые встречаются при монтаже шифера. Во время укладки прозрачной ПВХ кровли угол ската крыши не должен быть меньше 8 градусов, чтобы избежать большой нагрузки на шифер

При желании создать непростую форму крыши, следует брать во внимание то, что радиус изгиба должен быть не менее 2,5 метров

Укладывать листы надо на обрешетку, перпендикулярно к ее рейкам, частично закрывая одним листом другой на ширину +/-20 см. Крепеж производится каждые три волны покрытия.

Чтобы листы не перегревались, надо обмотать обрешетку алюминиевой фольгой либо покрасить краской светлого цвета.

Монтаж прозрачного шифера

Есть еще несколько других моментов, которые следует соблюдать при кровле прозрачным шифером. В этом вопросе следует консультироваться со специалистом. Также не стоит забывать, что на особенности монтажа влияет и материал, из которого сделана кровля.

Забор шахматка – необычное звучание обыкновенного штакетника

Арочные окна: преображение интерьера и экстерьера

Крыша из камыша: старинный вид кровли в современном варианте

Водостоки для крыши: устройство системы, материалы и особенности монтажа

Оформление и интерьер дачного домика

И так достоинства прорачного полимерного шифера:

• Гибкость, эластичность – возможность делать различные архитектурные формы.
• Достаточно прочный материал ( можно даже проехать на автомобиле – прозрачный шифер – быстро восстанавливает первоначальную форму
• Срок службы материала до 30 лет;
• Достаточно легкий монтаж, т.к. вес 2 метрового листа всего от 2 кг., не режет руки, в отличие от сотового поликарбоната;
• Антивандальный материал, т.е. не боится града, снеговой нагрузки, кислотных дождей, падения сосулек и прочих непредвиденных обьектов, прилетающих во время сильного ветра;>
• Группа горючести Г1 либо НГ, горит, но не поддерживает горение;
• Достаточно эстетичный и приятный внежний вид;
• Коэффициент прозрачности до 95%, что позволяет экономить на электро энергии;
• К недостаткам можно отнести хрупкость при отрицательных температурах прозрачного шифера ПВХ, поэтому не рекомендуется ходить по прозрачному шиферу при отрицательных температурах ( свойство пластика Поли винил хлорид)

Технология покрытия кровли шифером

Кровлю крыши шифером своими руками лучше проводить от низа крыши, двигаясь в верх вертикальными рядами. При этом высокая волна должна укладываться внахлест на низкую в предыдущем ряду. Размер нахлеста одного шиферного листа на другой – 10-20 см. Для большего удобства укладки и соблюдения ровности края крыши используют натянутый шнур или строительную тесьму.

Конфигурация крыши напрямую влияет на то, какая именно технология шиферной кровли будет выбрана – в разбежку, или со срезом углов:

• В разбежку. Наиболее удобный вариант для крыши с узким вертикальным и широким горизонтальным скатами. В этом случае обрезка листов на стыковочных участках не проводится. Укладка самого первого листа производят с отступом на одну волну от обрешетки. Следующий лист в этом же ряду укладывают с перехлестом шифера на одну волну к предыдущему. При монтаже второго ряда также применяется нахлест в одну или две волны к соседним элементам. В дальнейшем принцип укладки повторяется.
• Со срезанием углов. Таким образом оформляются широкие по вертикали и узкие по горизонтали скаты. Чтобы добиться плотного прилегания материала в точке схождения четырех листов без всяких искривлений и перекосов, проводится отпиливание углов у пары расположенных по диагонали элементов. При стыковке между ними должен остаться технологический зазор в 3 мм. На технику обрезания напрямую влияет направление укладки. Например, при движении слева направо в первом ряду подрезают один левый верхний уголок. В последнем ряду подрезанию подлежит правый уголок снизу. В центральных рядах подрезаются два противоположных угла.

Характеристики волнового шифера

Шиферные листы с 8-ю волнами могут иметь толщину 0,5−0,58 см. В зависимости от толщины вес шиферного листа может быть 20−26 кг.
В сертификатах к этому материалу (и на серый, и на окрашенный) чаще всего можно встретить цифры 40/150. Первая обозначает высоту волн, а вторая – расстояние между самыми высокими точками двух гребней в мм. Высота 1-й волны, на которой делают нахлест – 32 мм
. Такие цифры могут иметь различия, если листы делались не ГОСТ, а по ТУ компании-производителя. Стоит сказать, что шифер с 8-ю волнам, в отличие от других типов, выпускается только согласно госстандарту.

Выбирая толщину листов нужно учесть нагрузки
от ветра, количество снега зимой. Чем выше будут эти показатели, тем толще требуется шифер. Кроме того, угол наклона крыши тоже должен увеличиться пропорционально росту этого показателя. Безусловно, расход также повысится, но это придаст вашей кровле надежности

Помимо этого, важно помнить, что независимо от нагрузки, уклон кровли не должен быть меньше 12%.

Технические характеристики
таковы:

• количество циклов на оттаивание/замерзание – 25;
• плотность 1,6−1,7 г/см 3 ;
• предел прочности при изгибах – 16−19 мПа.

Что предлагает современный рынок?

Среди брендов наибольшей популярностью пользуются профилированные листы Salux, немецкого производства. Такой прозрачный шифер настолько прочный, что им не только покрывают крыши, но даже возводят легкие стены. При этом сохранен малый вес, что удобно для монтажа.

Очень схож по своим свойствам на предыдущий прозрачный шифер Tuftex. Но между материалами этих производителей есть существенная разница: шифер от Tuftex изготавливается из винила, а у Salux – из поливинилхлорида.

А вот для крыш теплиц и беседок предназначены листы Salux W. Ими также огораживают световые фонари в фермерском хозяйстве. Качество этих листов на высшем уровне – в течении 10 лет даже самые тонкие из них, до одного миллиметра, не теряют ни в прочности, ни в прозрачности.

Не менее популярна на российском рынке продукция таких фирм, как итальянская «Элипласт» и отечественная «Этэрус». Для монтажа этих материалов достаточно использовать те же крепежные элементы, что и для стального профлиста.

Не уступает по качеству также французский ПВХ шифер от фирмы Ondex. Прозрачные профилированные листы этой марки обладают собой прочностью: выдерживают любой снег и град, стойки к химическому воздействию, никогда не мутнеют и радуют высокой пожаростойкостью.

Все листы этой марки в заводских условиях изготавливают методом экструзии. Причем этот пластик еще и дополнительно растягивают в поперечном и продольном направлениях, чтобы придать ему повышенную прочность – этот метод называется двунаправленной ориентацией.

Если же говорить о существующих марках оргстекла, то отметим, что различия по основным характеристикам незначительны и касаются только добавок, красителей, оборудования и упаковки.

Как производится и где применяется шифер

Шифер имеет многолетнюю историю использования в строительной сфере, при чем популярность его не уменьшается и по сей день Использование шифера в кровельных работах началось еще в средние века. В настоящее время шифер выпускают в волновой и плоской форме. Для придания плоским изделиям большей жесткости их структуру усиливают хризолитовыми волокнами, играющими роль армирующего элемента. Кроме того, таким образом усиливаются их теплоизоляционные характеристики. С помощью этого материала можно создавать ограждения, изготовлять стеновые панели.

Из волнового шифера чаще всего формируются кровли. Инновационные технологии позволили на порядок увеличить его прочность, долговечность и внешнюю эстетичность. Для измерения длины и ширины одного листа употребляют количество волн (6, 7, 8). Каждое из таких изделий обладает стандартными размерами.

Требования к кровельной конструкции

Подготовка к монтажу начинается с расчета количества материала и подготовке кровли. Мы не будем подробно останавливаться на расчетах, так как он проводятся стандартно – вычисляется площадь кровли и габариты листового покрытия. После этого получается количество листов, необходимых для крыши. Если прозрачный шифер не волновой, а рулонный, то расчеты не сильно изменятся. Они будут вестись из общей площади материала в рулоне.

Обрешетка для прозрачного шифера представляет собой ячеистую конструкцию, которая должна подходить по требованиям:

• каждому листу необходимо минимум 3 точки опоры;
• каркас изготавливается из досок, бруса или металла;
• промежуточное расстояние между частями обрешетки должно быть не более 20 сантиметров;
• вокруг печной трубы или вытяжки уличного мангала устанавливается по периметру дополнительная обрешетка;
• для гидроизоляции можно использовать специальную прозрачную пленку.

Не стоит использовать вставки из прозрачного материала там, где их запрещено делать. После того как вы подготовили обрешетку, можно приступать к монтажу шифера.

Прозрачные крыши террас из структурированного и монолитного поликарбоната

В современном домостроении, если владельцам дома нужна прозрачная крыша на террасу, то они свой выбор останавливают на структурированном поликарбонате, который обладает массой преимуществ.

Одновременно с этим, крыши из поликарбоната позволяют получить следующие преимущества от использования данного материала:

Материал дает минимальную нагрузку на опорные конструкции, т. к. имеет небольшой вес (не более 4,5 кг на кв. м.)

Это обстоятельство значительно расширяет дизайнерские возможности, что также важно при относительной дешевизне данного полимерного материала;
У поликарбоната, вне зависимости от его вида, отмечаются достаточно высокие характеристики по уровню теплоизоляции;
Несмотря на небольшой вес, материал отличается солидной несущей способностью;
При использовании поликарбоната можно сделать даже арочную конструкцию, т. к

материал довольно гибкий и прочный;
Производители поликарбоната обычно дают более 10 лет гарантии на нормальную эксплуатацию материала;
Материал не воспламеняется при воздействии прямого пламени и инертен к большинству распространенных химических веществ.

Именно поэтому прозрачная крыша из поликарбоната по многим пунктам лучше, чем аналогичная стеклянная, несмотря на высокую стоимость и эстетичную привлекательность последней.

Досадные минусы, о которых тоже стоит знать

А вот основные минусы использования такого кровельного материала в конструкции крыши обычного дома:

• Сложность монтажа. На любой из трех материалов, из которых изготавливается прозрачная крыша, лучше не становиться ногами, а потому вам не обойтись без лесов.
• Ограниченность применения. Далеко не во всех крышах можно делать прозрачную вставку, не говоря уже о покрытии всей площади.
• Низкая теплозащита. Ввиду своей небольшой толщины, прозрачный шифер нельзя рассматривать в качестве серьезного теплоизолирующего материала.

Но это, в принципе, все недостатки. Преимуществ, как вы видите, куда больше. Вот какие требования к крыше, которую покрывают прозрачным шифером:

Основные правила монтажа шифера

Если подготовлено все необходимое для установки материала на крышу с уклоном ската примерно 12-15%, чтобы в процессе ее эксплуатации не возникли проблемы, необходимо следовать следующим правилам:

• нахлест соседних листов шифера должен составлять около 19 сантиметров;
• материал надо дополнительно укреплять на второй волне;
• крепежные отверстия просверливают при помощи электродрели, избегая пробивки кровельного материала;
• уплотнительный шнур или мастику укладывают под шайбами крепежных деталей и в местах соединения листов;
• чем больше толщина шифера, тем он тяжелее и без помощника не обойтись.

Цвета Ондекс

Профнастил из ПВХ выпускается в 9 цветах, причем наибольшее их количество доступно для серии Ecolux. Кроме того, он бывает полностью прозрачным, светорассеивающим и непрозрачным.Возможные цвета пластика Ondex

Название	Цвет	Серии
Прозрачный Ондекс
Бесцветный	Ecolux Sollux HR Bio
Бронза (Дымчатый)	Ecolux Sollux HR
Синий	Ecolux
Зеленый	Ecolux
Красный	Ecolux
Желтый	Ecolux
Светорассеивающий Ондекс
Бесцветный	Ecolux Sollux HR Bio
Слоновая кость	HR
Ондекс непрозрачный
Белый	Ecolux Sollux HR Bio
Красный	Ecolux
Синий	Ecolux
Зеленый	Ecolux Sollux
Желтый	Ecolux
Серый	Ecolux Sollux HR
Бежевый	Sollux HR

Во всех сериях, за исключением Bio, есть прозрачный дымчатый цвет, непрозрачный белый и серый. Это связано с их свойствами. Коричневый цвет создает эффект, сходный с эффектом тонировки, поэтому в яркий солнечный день в беседке или на веранде с такой крышей намного комфортнее, чем когда кровля просто прозрачная. А серый и белый цвет крыш — стандартный, всегда выигрышный вариант.

Большинство профилей, независимо от серии, выпускаются бесцветными. Различные цвета доступны только для распространенных профилей, например, для HR это Ondex Euro 92, а для Ecolux — Ондекс Грека 70/18.
