Радиаторы с нижним подключением: максимальная теплоотдача и эффективный обогрев помещений

Полотенцесушители

Полотенцесушитель для ванной сам является наглядным примером того, как можно улучшить теплоотдачу трубы. «Змеевик» прибора – не что иное, как искусственно увеличенная площадь теплового излучения. Поскольку раньше они были лишь частью общей ветки отопления, изменить диаметр представлялось возможным. Поэтому площадь теплопередачи увеличивалась путем простого наращивания длины.

Кстати, как раз водяной полотенцесушитель из нержавеющей стали будет неплохо смотреться в черном цвете. Блестящие и хромированные изделия, хоть и выглядят красиво, препятствуют теплообмену между трубой и окружающей средой.

Для вертикально ориентированных систем, таких как радиаторы , имеет значение способ подключения входных и выходных труб. Теплоотдача одного прибора при разной установке может значительно измениться:

100% эффективности – диагональное подключение (вход горячей воды сверху, выход с обратной стороны внизу);
97% – одностороннее с верхним входом;
88% – нижнее ;
80% – диагональное обратное (с нижним входом);
78% – одностороннее с нижним входом и выходом отработанной воды.

Сколько тепла нужно для того, чтобы хорошо отопить помещение?

Для того, чтобы точно рассчитать сколько тепла понадобится для отопления квартиры, нужно очень многое учитывать

Прежде всего, берется во внимание климат региона, в котором вы проживаете

Далее учитывается кубатура дома, количество окон и дверей, качество строительного материала, утепление стен и прочее, чтобы понять сколько тепла будет уходить из помещения.

Такая система расчетов довольно сложная и применяется только мастерами строительного дела. Исходя из совокупности всех этих фактов, самому пытаться правильно рассчитать все это не стоит, ведь всё может привести к неправильной покупке и установки батарей, а это не приведет ни к чему хорошему.

Ведущая классификация

Это будет зависеть от типа и качества материала используемого при изготовлении радиаторов. К основным разновидностям причисляют:

из чугуна;
из биметалла;
из алюминия;
из стали.

Каждый из материалов обладает некоторыми недостатками и рядом особенностей, поэтому для принятия решения понадобится рассмотреть главные показатели более детально.

Изготовленные из стали

Прекрасно функционируют в сочетании с автономным отопительным устройством, которое предназначено для обогрева существенной квадратуры. Выбор стальных радиаторов отопления не считается прекрасным вариантом, так как существенного давления выдержать они не в состоянии. Крайне устойчивы к проявлениям коррозии, легкие и показатели теплоотдачи вполне удовлетворительны. Имея несущественное проходное сечение, забиваются они достаточно редко. А вот рабочим давлением принято считать 7,5-8 кг/см 2, в то время как сопротивляемость возможным гидроударам всего 13 кг/см 2. Теплоотдача секции составляет 150 вт.

Сталь

Изготовленные из биметалла

Они лишены недостатков, которые встречаются у алюминиевых и чугунных изделий. Наличие сердечника из стали является характерной особенностью, что позволило достигнуть колоссальной стойкости давления в 16 – 100 кг/см 2. Теплоотдача биметаллических радиаторов составляет 130 – 200 Вт, что по показателям приближено к алюминиевым. Имеют небольшое сечение, поэтому со временем проблем с загрязнением не наблюдается. К существенным недостаткам можно смело отнести непомерно высокую стоимость изделий.

Биметаллический

Изготовленные из алюминия

Подобные устройства имеют массу преимуществ. Они обладают превосходными внешними характеристиками, к тому же не требуют особого ухода. Достаточно прочны, что позволяет не опасаться гидроударов, как в случае с чугунными изделиями. Рабочим давлением принято считать 12 – 16 кг/см 2, в зависимости от используемой модели. К особенностям также можно отнести проходное сечение, которое приравнивается или меньше диаметра стояков. Это позволяет теплоносителю циркулировать внутри устройства с огромной скоростью, что делает невозможным отложение осадков на поверхности материала. Большинство ошибочно полагают, что слишком маленькое сечение неминуемо приведет к низкому показателю теплоотдачи.

Алюминиевый

Это мнение ошибочно хотя бы потому, что уровень теплоотдачи алюминия гораздо выше чем, например, у чугуна. Сечение компенсируется площадью оребрения. Теплоотдача алюминиевых радиаторов зависит от различных факторов, в том числе и от используемой модели и может составить 137 – 210 Вт. Вопреки приведенным выше характеристикам, не рекомендуется использовать подобный тип оборудования в квартирах, так как изделия не способны выдержать резких температурных изменений и скачков давления внутри системы (во время прогона всех устройств). Материал алюминиевого радиатора очень быстро разрушается и последующему восстановлению не подлежит, как в случае использования другого материала.

Изготовленные из чугуна

Необходимость в регулярном и очень тщательно уходе.Высокий показатель инертности является чуть ли не главным преимуществом чугунных радиаторов отопления. Уровень теплоотдачи так же неплох. Нагреваются подобные изделия не быстро, при этом отдают тепло они также довольно долго. Теплоотдача одной секции чугунного радиатора приравнивается к 80 – 160 Вт. А вот недостатков здесь очень много и главными принято считать следующие:

Ощутимый вес конструкции.
Практически полное отсутствие способности к сопротивлению гидроударам (9 кг/см 2).
Заметная разница между сечением батареи и стояков. Это приводит к замедленной циркуляции теплоносителя и довольно быстрому загрязнению.

Теплоотдача радиаторов отопления в таблице

Соответствие Гостам

Для всех систем отопления и их элементов существует единый реестр Гостов, которым они должны соответствовать. Там учтено все:

Качество и безопасность производства.
Соответствие температурному режиму и давлению в трубах.
Что должно быть указано в техпаспорте готового изделия.
Нормативы согласно техническим характеристикам и допустимым отклонениям от нормы.

Если есть желание купить радиаторы биметаллические, ГОСТ подскажет, какие у них должны быть параметры, и они должны соответствовать показателям в документации на каждое изделие. В случае их несовпадения, лучше не приобретать такую продукцию.

На что влияет схема подключения ↑

Наименьшим уровнем теплопотерь отличается диагональное и боковое подсоединение

На равномерность и полноту прогрева батареи влияет схема ее подключения. Например, часто встречаются ситуации, когда половина батареи холодная. Что делать в таком случае и какова причина? Вероятнее всего, она кроется в выборе нерациональной схемы. Существуют такие способы подключения:

Диагональное. Наиболее эффективный вариант, способствующий равномерному прогреву радиатора. Вход теплоносителя осуществляется вверху батареи, а выход – внизу в противоположном углу. Этот способ выбирают, если радиатор состоит из большого количества секций (свыше 10).
Одностороннее боковое. Чаще всего выполняется в многоквартирных домах с однотрубной системой отопления. Подключение трубопровода осуществляется с одной стороны радиатора, вверху – вход, внизу – выход.

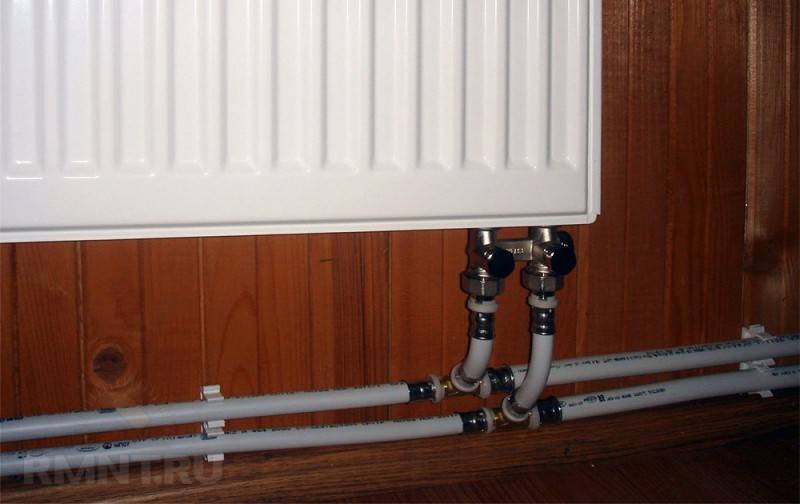

Нижнее. Подразумевает вход и выход теплоносителя через нижние патрубки или в одной точке (для панельных батарей). Чаще всего применяется, когда трубопровод зашит в стене или проходит под полом. Это позволяет вывести трубы только для подвода к радиатору. С точки зрения внешнего вида, этот метод наиболее благоприятный, так как все трубы скрыты, но в относитшении эффективности он невысок, так как ему присущи большие теплопотери (доходят до 20%).

Итак, чтобы обеспечить эффективный прогрев радиатора, стоит выбрать диагональное или боковое подключение. Это позволит не беспокоиться в дальнейшем о том, что делать, если батареи чуть теплые, так как данные варианты позволяют теплоносителю равномерно прогревать радиатор. Выбрать нижнее подключение можно только при необходимости (если требуется скрыть трубы), и тогда нужно быть готовым к более низкой эффективности.

Виды нижней подводки труб

Односторонняя. При односторонней подводке две трубы отопительного прибора выходят с одной стороны. В данном случае горячая вода проходит через верхнюю пробку радиатора, а холодная отводится через нижнюю, которая размещена рядом с верхней пробкой.
Разносторонняя. В случае разносторонней подводки труба с горячей водой входит с одной стороны, а холодная отводится с другой противоположной. Для индивидуальных систем отопления идеально подходит именно этот вид подводки. Большим плюсом здесь является то, что вода поступает к приборам отопления в любом направлении: снизу — вверх, сверху — вниз, снизу — вниз. У разносторонней подводки, меньше протяжённость подающей и обратной линий. Выбор зависит от уровня теплоотдачи, которую наиболее целесообразно получить для помещения.

Способы расчетов

Наиболее упрощенный способ расчета мощности батарей – умножить площадь помещения на усредненное значение мощности радиатора для стандартного обогрева 1 кв.м., а именно – 100 Вт. Имеем формулу: Q = S × 100.

Например, если площадь обслуживаемой комнаты 15 кв.м, то для ее комфортного обогрева понадобится тепловая отдача в 1500 Вт или 150 кВт. Дабы определить количество секций, следует разделить выведенный результат на тепломощность одной радиаторной секции.

Предыдущий расчет справедлив только для комнат со стандартным потолком 2,7 м в высоту. Если же помещение выше, нужно умножить его площадь на высоту и на средний показатель тепломощности для обогрева 1 куб.м. объема помещения, а именно – на 41 Вт для панельного или на 34 Вт для кирпичного дома. Имеем формулу: Q = S × h × 41 (34).

Например, если площадь комнаты в панельной высотке составляет 15 кв.м., а потолок достигает в высоту 3 м, то для обогрева понадобится теплоотдача радиаторов 1845 Вт или 185 кВт.

Пользуясь упрощенными методиками, будьте готовы к неприятным «сюрпризам» – к тому, что установленные батареи с вроде бы правильно рассчитанной мощностью на практике не смогут обеспечивать необходимый обогрев. Причина этому – целый спектр особенностей, которые вышепредложенные формулы попросту не учитывают. Вот почему, если вы заинтересованы в максимально точных расчетах, рекомендуем вам пользоваться более серьезной формулой: Q = S × 100 × А × В × С × D× Е × F × G × H × I, где S – площадь, 100 – общепринятые 100 Вт на квадратный метр.

Все остальные коэффициенты являются выражением разного рода особенностей радиаторов и отапливаемых помещений – разберем их далее по порядку.

Чтобы максимально точно высчитать объем радиаторов — воспользуйтесь формулой

Таблица теплоотдачи алюминиевых радиаторов

Алюминиевые отопители – своеобразный компромисс между чугуном и биметаллом. Они легкие, современные, при этом устойчивы к ржавчине и не бьют по кошельку. Но имеют невысокую теплопроизводительность, не слишком долговечны.

Модификация	Green HP 500	Green HP 350	500R	350R	Alux 500	Alux 350	Alux 200	Alum 500	Alum 350
Высота	580	430	577	430	545	395	245	565	415
Ширина	80	80	80	80	80	80	80	80	80
Глубина	80	80	95	95	100	100	100	90	90
Рабочее давление, бар	16	16	16	16	20	20	20	20	20
Показатели теплопроводности, Вт	180	136	190	140	180	160	92	183	140
Объем теплоносителя в одной секции, л	0,33	0,26	0,58	0,43	0,23	0,11	0,11	0,27	0,19
Вес, кг	1,48	1,12	1,6	1,4	1,31	0,82	0,83	1,45	1,2
Производитель	Faral	Faral	Radiatori 2000 S.p.A.	Radiatori 2000 S.p.A.	Rovall	Rovall	Rovall	Rifar	Rifar

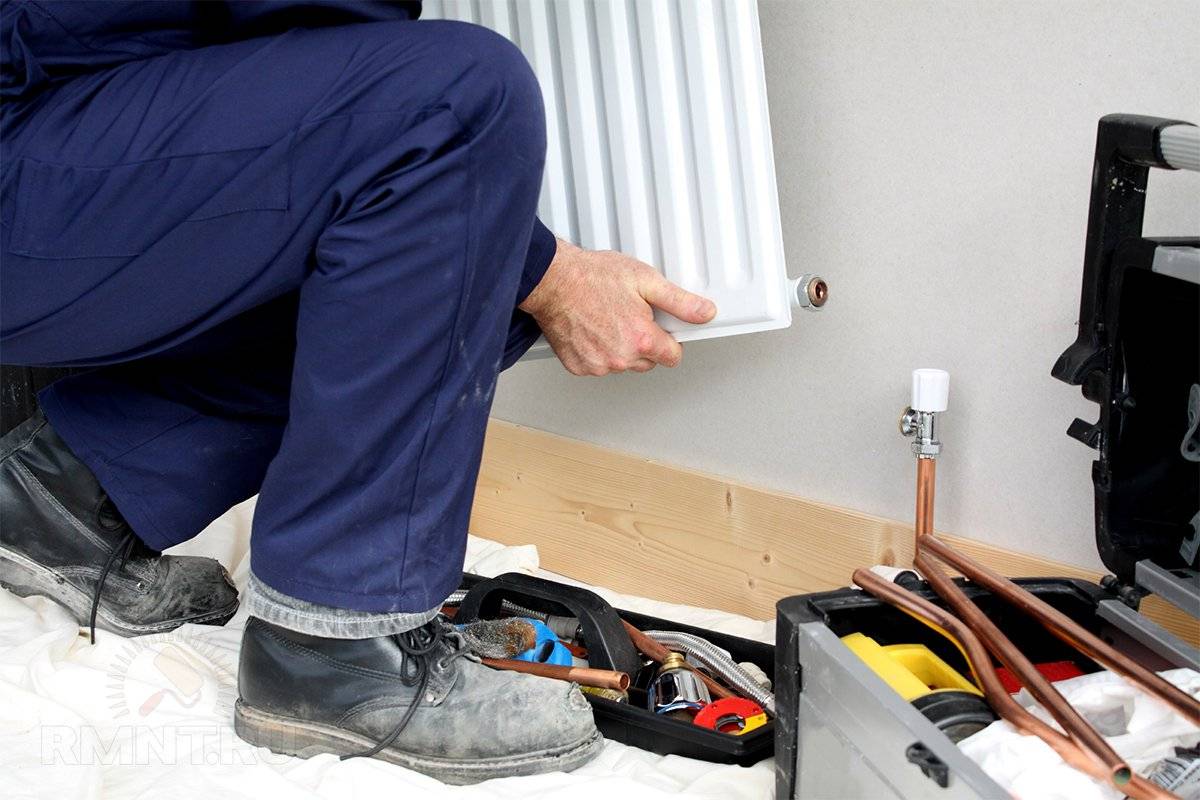

Правила монтажа

Перед подключением радиатора к системе выполняется его сборка в лежачем состоянии с установкой всех элементов арматуры. В конечном итоге должно оставаться только два прямых пресс-фитинга или соединения под накидную гайку: на подающем и возвратном трубопроводе.

Клапан нижнего подключения заменяет собой радиаторную футорку. Его герметизация происходит стандартным для этого узла способом — с помощью кольцевого уплотнения. Желательно отметить на гайке клапана положение сквозного отверстия на хвостовике, чтобы после закручивания оно расположилось строго вертикально. Для корректировки положения можно использовать уплотнения разной толщины и регулировать степень затяжки.

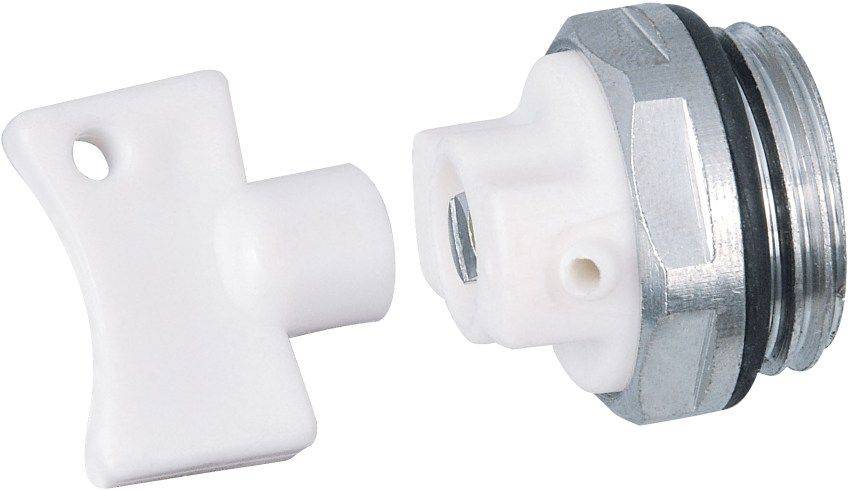

Инжекторный узел подключается схожим образом, однако довольно часто он не имеет гайки, заменяющей футорку. При одностороннем нижнем подключении отвод с обратной стороны глушится пробкой, как и один из верхних, в оставшийся устанавливается кран Маевского. Дальнейшая схема сборки проста: на резьбовые штуцеры клапана, инжекторного узла или нижних отводов на паклю с герметизирующей пастой упаковывают всю необходимую запорно-регулирующую аппаратуру. В конечном итоге радиатор устанавливается на место в сборе и фиксируется с помощью настенного или напольного способа крепления, затем проводится его подключение к системе.

рмнт.ру

Стальные батареи

Теплоотдача стальных радиаторов зависит от нескольких факторов. В отличии от других приборов, стальные чаще представлены монолитными решениями. Поэтому их теплоотдача зависит от:

Размера устройства (ширина, глубина, высота);
Типа батареи (тип 11, 22, 33);
Степени оребрения внутри прибора

Стальные батареи не подходят для отопления в центральной сети, но идеально зарекомендовали себя в частном домостроении.

Типы стальных радиаторов отопления

Чтобы выбрать подходящий прибор по теплоотдаче, сначала определитесь с высотой устройства и типа подключения. Далее по таблице производителя подбираете прибор по длине, рассматривая тип 11. Если нашли подходящий по мощности, то здорово. Если нет, то начинаете рассматривать тип 22.

Нормы отпуска тепловой мощности

Во время проектирования систем теплоснабжения зданий и сооружений руководствуются нормативным документом СП 60.13330.2016. Свод правил регламентирует, в том числе, разработку систем внутреннего теплоснабжения в помещениях вновь возводимых и реконструируемых зданий и сооружений. СП был разработан на основе требований СНиПов ГОСТ 30494-2011 и ГОСТ 32415-2013. На их основе была принята норма отпуска тепловой мощности в размере 1 кВт для помещения площадью 10 кв.м., с высотой потолка до 3 метров, одной наружной стеной и одним окном.

При корректировке первоначальных условий обогрева помещения в ту или иную сторону (большая или меньшая площадь, другое количество окон и др.) для точного определения номинальной теплоотдачи в расчёт вводят поправочные коэффициенты:

К1 – строение окон

двойная рама – 1,27;
стеклопакет двойной – 1,0;
стеклопакет тройной – 0,85.

К2 – теплоизоляция стен

низкая – 1,27;
кладка в 2 кирпича + теплоизоляция – 1,0;
высокое качество – 0,85.

К3 – S_окон/S_пола

0,5 – 1,2;
0,33 – 1,0;
0,1 – 0,8.

К4 – средняя температура зимой в помещении, градусов

35 — 1,5;
20 – 1,1;
10 – 0,7.

К5 – количество наружных стен

1 – 1,1;
2 – 1,2;
3 – 1,3;
4 – 1,4.

К6 – помещение над комнатой

холодный чердак – 1,0;
мансарда – 0,8.

К7 – высота потолков, м

2,5 – 1,0;
3 – 1,05;
3,5 – 1,1.

Окончательный результат делят на теплоотдачу одной секции радиатора. Частное округляют до целого числа в большую сторону (10,4 – 11 секций).

Алюминиевые радиаторы

Алюминиевын батареи не имеют такую теплоотдачу, как биметаллические батареи. Но всё же, алюминиевые нагреватели не далеко ушли по параметрам от биметаллических радиаторов. Они применяются чаще всего в отделённых системах, потому что, не часто способны выдержать необходимый объём рабочего давления. Да, этот тип отопительных приборов применяется в эксплуатирование в центральной сети, но только с учётом определённых факторов. Одно такое условие подразумевает установку специальной котельной с трубопроводом. Тогда, алюминиевые обогреватели можно эксплуатировать в данной системе. Но всё же, рекомендуется использовать их в отделённых системах, дабы избежать ненужных последствий. Стоит заметить и то, что обогреватели из алюминия стоят подешевле предыдущих батарей, что является неким плюсом этого типа.
