Схемы подключения радиаторов отопления в частном доме: особенности однотрубного и двухтрубного подключения

Варианты подключения

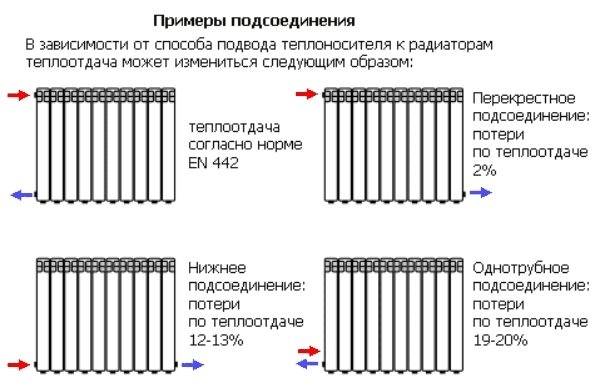

Способы подключения радиатора к трубопроводу:

  1. Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
  2. Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
  3. Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
  4. Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

А вы знаете какие лучше выбрать трубы для теплого пола? Принцип работы фанкойла описан в нашей статье на https://klimatlab.com/ventilyaciya/kondicionirovanie/princip-raboty-fankojla.html

Все о котлах на топливе, газе и электричестве в нашей статье.

4 Плюсы и минусы

На сегодняшний день однотрубное отопление довольно популярно в сфере малоэтажного строительства. Это обусловлено недорогой стоимостью отопительной системы и возможностью установить ее своими руками. Однако у этой системы существуют и иные достоинства:

  1. 1. Обустройство магистрали требует минимум труб.
  2. 2. Гидравлическая стойкость — теплоотдача всех элементов системы не изменяется во время отключения отдельных контуров.
  3. 3. Эстетически привлекательный вид.
  4. 4. Низкая инерционность и время нагрева батарей благодаря меньшему, в отличие от двухтрубной схеме, количеству теплоносителя в магистрали.
  5. 5. Простота монтажа и удобство эксплуатации.

Во время подключения устройств управления и контроля систему отопления можно полностью автоматизировать. Также возможно подключение к системе «Умный дом» — в таком случае можно устанавливать оптимальные режимы отопления с учетом времени дня, сезона и иных факторов.

Главным недостатком однотрубного отопления считается дисбаланс нагрева батарей с учетом длины магистрали. Теплоноситель остывает по мере циркуляции по контуру. Из-за этого батареи, которые установлены далеко от котла, прогреваются меньше, в отличие от близко находящихся. Поэтому рекомендуется устанавливать чугунные радиаторы, которые медленно остывают.

Установка насоса дает возможность тепловому носителю равномерно обогревать все контуры, но при значительной длине основной магистрали отмечается значительное остывание воды. Снизить это можно несколькими способами:

  1. 1. Разрабатывают проект с рациональной установкой батарей по все помещениям — самые мощные устанавливаются в спальнях и детских комнатах. С учетом остывания жидкости далее находятся кухня и гостиная, завершается контур нежилыми помещениями.
  2. 2. С учетом удаления от котла в батареях увеличивают количество секций. Это повышает теплопроводящую поверхность, позволяя равномерно обогревать помещение.

Эти мероприятия практически избавляют от недостатков однотрубной системы, тем более для двухэтажных домов, для которых такой способ обогрева считается самым выгодным.

Однотрубная отопительная система является надежной и простой в эксплуатации. Но для более эффективного обогрева дома нужно тщательно подбирать все отдельные элементы во время установки всего оборудования. Для этого лучше всего обратиться за помощью к опытным специалистам, которые смогут выполнить точный расчет и произвести установку всех приборов.

Разновидности способов подсоединения теплообменников

Когда выбран оптимальный вариант монтажа системы отопления, а также установлены радиаторы, нужно определиться с тем, как в батареи подавать теплоноситель. Для этого имеются разные варианты:

  • нижнее;
  • боковое.

В зависимости от мест подсоединения подачи и обратки, различают подсоединения таких видов:

  1. Диагональное.
  2. Одностороннее.
  3. Нижнее.

В зависимости от варианта выбранной системы (однотрубная или двухтрубная), подключение будет иметь не только различную конструкцию. Это также отразится на эффективности функционирования радиаторов и всей системы отопления в целом.

Нижнее подсоединение

Нижний способ подсоединения зависит от типа используемого радиатора. Такие изделия имеют в нижней части соответствующие отверстия, в которые поступает теплоноситель и выходит. К какому отверстию подсоединять подачу, а куда обратку, обязательно указывается в инструкции к радиатору.

С нижней подачей подключаются радиаторы, как к однотрубной, так и двухтрубной системе.

Боковой способ подсоединения

Теплообменники с боковым способом подсоединения являются наиболее распространёнными, так как позволяют делать врезку в батарею с любой стороны. Установка таких батарей позволяет экономить на материале, а также примерять различные варианты.

Оптимальный вариант — это боковое подключение, выполняемое по двух- и однотрубной схеме.

Боковые радиаторы подсоединяются тремя способами: диагональным, боковым и нижним.

Диагональное соединение

Диагональный способ подключения радиаторов обогрева имеет минимальные теплопотери. При подсоединении по такой схеме происходит:

  1. Из подающего трубопровода теплоноситель входит в устройство.
  2. Проводится сквозь все секции батареи, отдавая тепло в помещение.
  3. Выводится через отверстие с иной стороны.

Такой способ, как диагональное подключение радиаторов отопленения, специалисты называют самым эффективным.

Он используется для одно- и двухтрубных сетях отопления. Реализовать диагональное подключение радиаторов обогрева можно следующими вариантами:

  • Подача в радиатор теплоносителя через верхнее отверстие, а вытекание из нижнего с иной стороны.
  • Подача в нижнее отверстие теплоносителя, и выход его из верхнего с иной стороны.

О том, как правильно подключить радиаторы отопления при двухтрубной системе отопления, показано на фото ниже.

Такой способ подсоединения эффективный, и позволяет подключать длинные батареи с общей их численностью в сети более 12 штук.

Диагональное соединение функционирует не только при нагнетательном способе циркуляции теплоносителя, но и в самотечной системе. Помимо диагонального подсоединения, известно также нижнее и боковое.

Схемы отопления по способы разводки

В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:

  • Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
  • Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
  • Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.

Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.

На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.

Лучевая разводка отопления

Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.

Схема «Ленинградка»

В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.

Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.

Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя

Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.

Главные достоинства данной схемы:

  • Минимальный объем теплоносителя.
  • Диаметр трубной разводки от 20 до 25 мм.
  • Минимальный расход труб.

Главный недостаток

Зависимость системы от электричества.

Схемы подключения радиаторов

Существуют различные варианты подключения радиаторов отопления в частном доме. От них зависит направление струй теплоносителя внутри батареи и теплоотдача. И соответственно эффективность отопления. Ниже описаны все виды подключения радиаторов в частном доме к трубам подачи теплоносителя.

Диагональное подключение: подача сверху

Считается, что эта схема наиболее эффективна. При проектировании теплоотдача радиатора с такой схемой принимается за единицу, для остальных видов подключения при расчетах принимаются понижающие коэффициенты. Горячая вода поступает сверху, распределяется по всем секциям через верхний коллектор, охлаждается и опускается вниз. Затем уходит в трубу обратки. Площадь батареи прогревается равномерно, и отдача тепла максимальна.

Диагональное подключение: подача снизу

Обратное подключение (горячая вода подведена внизу, в обратку вода поступает сверху) неэффективно и неправильно, его использовать нельзя. Образуется застойная зона в нижнем углу батареи под патрубком подключения обратки. Эффективность теплоотдачи снижается примерно на 20 %.

Нижнее подключение

Трубы подачи и обратки проложены под батареей и подсоединены к нижним патрубкам. Такую схему часто применяют в частных домах исходя из эстетических соображений. Трубы практически малозаметны.

Теплая вода поступает в нижний патрубок и поступает вверх. Эффективность теплоотдачи радиаторов при этой схеме ниже, чем при диагональном подключении с верхней подачей.

Поэтому горячая вода не успевает подняться вверх, радиатор прогревается не полностью. Соответственно отдача тепла снижена.

  • В частных домах скорость подачи воды невысокая.
  • Поступающий горячий теплоноситель успевает подняться вверх и равномерно прогревает всю батарею.
  • К тому же котел работает не постоянно, а только часть времени.
  • В результате эффективность этой схемы подключения меньше, чем у диагональной, процентов на пять.
  • И ее можно использовать в доме с индивидуальной системой отопления.

Верхнее подключение

Это скорее пример. Прогреваться будет только верхний коллектор радиатора. Низ батареи всегда будет холодным. Поэтому подключать отопительный прибор таким способом не следует.

Боковое подключение

Традиционная схема подключения радиаторов в многоэтажных домах. Не самая эффективная схема в плане теплоотдачи. При подключении батарей к трубе обратки подача нижняя, при подключении к трубе подачи – подключение верхнее. К сожалению, это единственный технологически оправданный способ подключения радиаторов в многоэтажных домах.

  • Способ не очень эффективный, особенно при длинных батареях. Маленькие радиаторы прогреваются неплохо.
  • Длинные батареи прогреваются примерно наполовину – в дальнем конце образуется застойная зона.
  • Просто напора не хватает, чтобы распределить воду по всем секциям. Еще хуже обстоит ситуация с батареями, в которых подача идет снизу.
  • Потеря эффективности при таком подключении может составить до 20% и выше.

Одностороннее нижнее подключение

Применяется на панельных радиаторах и на адаптированных секционных. Практически равнозначно боковому подключению с подачей сверху. Эффективность теплоотдачи снижена

Применяется такой способ подключения в тех случаях, когда важно скрыть трубы в полу.

Как подключить радиаторы?

Подключить приборы можно различными способами: сбоку, снизу, по диагонали.

Нижнее подключение

При этом способе трубы чаще всего прокладываются по низу стены либо под полом. Скрытая проводка скорее в дизайнерских целях, чтобы не портить внешний вид помещения.

Фото 1. Схема, показывающая движение теплоносителя через радиатор при нижнем способе подключения к однотрубной системе.

Используется метод для принудительного типа циркуляции воды. В системе нагнетается перепад высот, тепло поднимается вверх, затем опускается, и на уровне окон расходится по нагревательным элементам.

Плюсы:

  • возможность скрытого монтажа;
  • лёгкость установки;
  • имеется встроенный терморегулятор.

Минусы:

  • значительные теплопотери;
  • необходимость установки воздухоотводчика на каждый радиатор;
  • низкая эффективность.

Сначала к стенам крепят сами батареи, потом к ним подводят и трубы. Внизу находятся два патрубка: для входа и выхода. Пройдя по нагревательному элементу, вода возвращается обратно, в котёл.

Существуют универсальные батареи, с четырьмя отверстиями, их возможно подключить любым способом.

Боковое подключение

Боковое подсоединение называют иначе односторонним, так как оба патрубка подходят с одной стороны нагревателя. Такое обычно бывает в городских квартирах. Метод эффективен для небольших секций.

Плюсы:

  • довольно эффективное прогревание;
  • несложный монтаж.

Минусы:

  • снижение производительности для больших радиаторов;
  • быстрое засорение дальних секций.

Подключение сбоку может быть двух вариантов:

  • прямое; в этом случае трубы подводятся снизу;
  • угловое; трубы выходят из стены.

Подводящая и отводящая трубы подходят к батарее с одной стороны. В местах соединения желательно установить шаровые краны, которые, при необходимости, отключают радиатор.

По диагонали

Эффективная схема, которая действует при естественной циркуляции воды, но не используется в многоэтажных домах, потому что там присутствует принудительная система подачи воды. При диагональном подключении радиатор прогревается равномерно и постепенно сверху донизу. Название происходит от расположения патрубков напротив друг друга, с угла на угол.

Плюсы:

  • равномерное распределение тепла;
  • максимальная теплоотдача;
  • возможность прогрева больших радиаторов.

Минусы:

  • Трубы подходят с разных сторон, скрыть их сложно.
  • Нужна ровная установка батареи. Трубы подводятся с двух разных сторон: подача воды — сверху, отвод — внизу. Желательна установка вентилей на патрубки, чтобы при необходимости можно было отсоединить батарею.

Типы двухтрубных систем

Это нагнетательный контур или контур подачи.
Желательно установить термодатчики — с их помощью можно отслеживать показатели температуры и регулировать их. Наиболее качественного обогрева, комфортных условий проживания можно добиться благодаря использованию двухтрубной схемы. При детальном рассмотрении этого утверждения выясняется, что при правильном подключении приборов и использовании оптимальных диаметров труб в частном доме система обойдется не намного дороже однотрубной.
Двухтрубная вертикальная разводка системы отопления многоэтажного дома Горизонтальная двухтрубная система применяется чаще в одноэтажных или, максимум, в двухэтажных домах.
На рисунке представлены схемы верхней разводки с попутным и встречным естественным движением теплоносителя. Трубы распределяются так, чтобы любым доступным способом способствовать естественной циркуляции. Двухтрубная конструкция с верхней разводкой смотрится более эстетично и это позволяет, чтобы трубопровод прямого тока проходил над дверными проемами во всем здании, как на фото. Подробнее о закрытых системах отопления читайте тут.
Нужно учитывать еще и определенное сопротивление, которое оказывают радиаторы и трубы движению теплоносителя. Таким образом, количество испаряемой жидкости значительно уменьшается. Для частного сектора оптимальным вариантом считается горизонтальная двухтрубная система отопления с нижней разводкой и неестественной циркуляцией теплоносителя

Чтобы можно было компенсировать систему нужно ставить регулирующую арматуру на каждом радиаторе Зато есть у такой организации отопления важное преимущество: в отличие от однотрубки, в системе с двумя магистралями на каждый отопительный элемент поступает вода одной температуры — сразу от котла

Схема двухтрубной системы отопления

Схема с нижней раздачей — вариант для принудительной циркуляции с использованием циркуляционного насоса. Есть и некоторые недостатки: требуется больше материалов, чем для однотрубной магистрали; небольшое давление в подающем стояке создает необходимость часто спускать воздух, подключив дополнительные клапаны. Обогревательная двухтрубная сеть с нижней разводкой Главным отличием системы этого типа является подающий трубопровод: двухтрубная система отопления с нижней разводкой схема предполагает его размещение внизу, около обратного. Варианты подключения радиаторов отопления Радиаторы к системе отопления возможно подключать разными способами. Кроме того, возможно обустройство тупиковой разводки и схемы с попутным движением жидкого теплоносителя.

Проектирование Составление схемы обогрева и ее грамотный гидравлический расчет лучше доверить теплотехникам, которые выполняют такую задачу по сложной формуле. При естественной циркуляции применяются двухтрубная и однотрубная схемы с верхней разводкой, двухтрубная с нижней. На рисунке представлена простая схема двухтрубной отопительной системы с естественной циркуляцией теплоносителя. Но и эффективность у него гораздо выше.

Применение насоса для принудительной циркуляции позволяет использовать в качестве теплоносителя антифриз. Обратку нужно будет смонтировать максимально близко к уровню пола или даже опустить под него. Горизонтальная разводка трубопроводов позволяет провести трубы вдоль поверхности пола, а при необходимости и под полом, что является оптимальным решением для жилых помещений большой площади. Тогда не возникает проблем с размещением расширительного бачка открытого типа в отапливаемом помещении

Именно поэтому ее используют достаточно часто, не обращая внимание на значимые недостатки: неэстетичный вид комнат; большой расход труб и комплектующих; отсутствие возможности обогрева помещений большой площади; проблемы с размещением расширительного бака, который не всегда можно совместить с распределительным; дополнительные расходы на декор, чтобы можно было замаскировать трубы.
ДВУХТРУБНАЯ СИСТЕМА ОТОПЛЕНИЯ СВОИМИ РУКАМИ! ЭЛЕМЕНТАРНО ПРОСТО! Отопление, петля Тихельмана

Как можно регулировать температуру батареи отопления

В частных домах и квартирах, довольно часто возникает такое явление, как разница в уровне прогрева радиаторов, подключенных к системе отопления. Поэтому жильцы вынуждены мириться с некомфортными условиями для жизни, ведь температура в ванной комнате, может значительно отличаться от аналогичного показателя в спальне или в гостиной. Особенно характерна такая проблема для собственников, использующих автономное отопление в домах и квартирах.

Избежать распространенных проблем с системой обогрева домовладельцам поможет грамотная установка такого прибора, как регулятор для батареи отопления, который спроектирован для контроля температуры радиатора. Современные регуляторы температуры для батарей отопления представлены широким ассортиментом моделей и могут использоваться собственниками жилья для оптимизации системы отопления, снижения затрат на энергоносители и поддержания оптимального температурного режима в каждой комнате дома.

Варианты подключения

Способы подключения радиатора к трубопроводу:

  1. Верхнее. Теплоноситель поступает в обогреватель сверху и выходит аналогичным образом. Данный тип монтажа отличается неравномерным прогревом, так как теплоноситель не прогревает низ прибора, поэтому использование такого способа в домах нерационально.
  2. Нижнее. Теплоноситель входит и выходит внизу, отличается небольшой теплопотерей (до 15 %). Преимущество данного способа — возможность смонтировать трубу под пол.
  3. Одностороннее или боковое. Подающая и обратная трубы подключаются к одной стороне конвектора (сверху и снизу). При этом обеспечивается хорошая циркуляция, что снижает теплопотери. Такой тип монтажа не подходит для конвекторов с большим количеством секций (более 15), так как в этом случае дальняя часть будет плохо прогреваться.
  4. Перекрестное (диагональное). Подающая и обратная трубы подключаются с разных боковых сторон радиатора по диагонали (сверху и снизу). Преимущества: минимальные теплопотери (до 2%) и возможность подключения прибора с большим количеством секций.

Способ подключения радиаторов к трубопроводу влияет на качество прогрева помещения.

Система с двухконтурным котлом

Двухконтурные котлы работают на твердом (уголь, дрова) топливе, газе. Вторые предпочтительны, когда есть газопровод. При отсутствии, возможно использование баллонов.

Двухконтурный греет воду для отопления, подачи в горячее водоснабжение. Тепловая энергия рассчитана поровну, полученные жидкости одинаковой температуры. Время работы не сокращается, нет перерасхода топлива. С одним контуром, процедура требует заимствования тепловой энергии отопления.

При веском отличии, монтаж разводки аналогичен. Требуется отвод дополнительной трубы в обвязке с имеющейся магистралью. Отводится обвязанный трубопровод к потребителю воды – кран на кухне, ванная комната, умывальник.

Двухконтурное отопление часто разводят на две трубы. Разводка уменьшает потери тепловой энергии, котел функционирует исправно.

Проведение системы – мысли об экономии материала, времени, разумный расчет использования. Отопление от твердотопливного, газового котла, организуемое самостоятельно, требует расчета. Нужно посоветоваться со знающими людьми, учесть факторы, ознакомиться с вариантами. Разводка прослужит долго, безаварийно.

Варианты подключения радиаторов

Чтобы знать, как правильно подключить батарею отопления, нужно учесть, что помимо типов разводки трубопровода существует несколько схем подключения батарей к отопительной системе. К ним относятся следующие варианты подключения радиаторов отопления в частном доме:

В этом случае подключение отводящей и подающей трубы производится с одной стороны радиатора. Такой способ подключения позволяет достичь равномерного прогрева каждой секции при минимальных затратах на оборудование и небольшой объем теплоносителя. Чаще всего используется в многоэтажных домах, с большим количеством радиаторов.

Полезная информация: Если батарея, подключенная к системе отопления по односторонней схеме, имеет большое количество секций, эффективность ее теплоотдачи значительно снизится из-за слабого прогрева ее отдаленных секций. Лучше следить за тем, чтобы число секций не превышало 12 шт. или использовать другой способ подключения.

Используется при подсоединении к системе отопительных приборов с большим количеством секций. В данном случае подводящая труба так же, как и при предыдущем варианте подключения, находится сверху, а обратка – снизу, но располагаются они с противоположных сторон радиатора. Таким образом, достигается прогрев максимальной площади батареи, что повышает теплоотдачу и улучшает эффективность обогрева помещения.

Эта схема подключения, иначе называемая «ленинградкой», используется в системах со скрытым трубопроводом, проложенным под полом. При этом подключение подводящей и отводящей труб производится к нижним патрубкам секций, расположенных на противоположных концах батареи.

Недостатком данной схемы являются теплопотери, достигающие 12-14 %, компенсировать которые позволяет установка воздушных клапанов, предназначенных для удаления воздуха из системы и повышения мощности батареи.

Теплопотери зависят от выбора способа подключения радиатора

Для быстрого демонтажа и ремонта радиатора его отводящая и подводящая трубы комплектуются специальными кранами. Для регулировки мощности он снабжается терморегулирующим устройством, которое устанавливается на подводящей трубе.

Какими обладают алюминиевые радиаторы отопления техническими характеристиками. вы можете узнать из отдельной статьи. В ней вы также найдете перечень популярных фирм-производителей.

А о том, что собой представляет расширительный бачок для отопления закрытого типа. читайте в другой статье. Расчет объема, установка.

Советы по выбору проточного водонагревателя на кран есть здесь. Устройство, популярные модели.

Как правило, монтаж отопительной системы и установка радиаторов отопления производится приглашенными специалистами. Однако, используя перечисленные способы подключения радиаторов отопления в частном доме, это можно сделать самостоятельно, строго соблюдая технологическую последовательность этого процесса.

Если выполнить эти работы точно и грамотно, обеспечив герметичность всех соединений в системе, с ней не возникнет никаких проблем при эксплуатации, а расходы на монтаж будут минимальными.

На фото пример диагонального способа установки радиатора в загородном доме

Порядок действий при этом будет следующим:

  • Демонтируем старый радиатор (при необходимости), предварительно перекрыв отопительную магистраль.
  • Производим разметку места установки. Фиксация радиаторов производится на кронштейны, которые нужно прикрепить к стенам, с учетом нормативных требований, описанных ранее. Это нужно учитывать при разметке.
  • Крепим кронштейны.
  • Собираем батарею. Для этого на имеющиеся в ней монтажные отверстия устанавливаем переходники (идут в комплекте с прибором).

Внимание: Обычно два переходника имеют левую резьбу, и два – правую!

  • Для заглушки неиспользуемых коллекторов используем краны Маевского и запорные колпачки. Для герметизации соединений используем сантехнический лен, наматывая его на левую резьбу против часовой стрелки, на правую – по часовой.
  • Прикручиваем краны шарового типа к местам соединения с трубопроводом.
  • Вешаем радиатор на место и соединяем его с трубопроводом с обязательной герметизацией соединений.
  • Производим опрессовку и пробный пуск воды.

Таким образом, перед тем, как подключить батарею отопления в частном доме, необходимо определиться с типом разводки в системе и схемой ее подключения. Монтажные работы при этом можно выполнить и самостоятельно, учитывая установленные нормы и технологию процесса.

Как проводится установка батарей отопления в частном доме видео продемонстрирует вам наглядно.
