Как выполнить расчет количества арматуры для ленточного фундамента при помощи онлайн-калькулятора + вычисления параметров опалубки и сечения

Как работает арматура в ленточном фундаменте

Арматурный каркас необходим для компенсации осевых противонаправленных (растягивающих) нагрузок, возникающих в ленте при появлении деформирующих воздействий — изгибающих или скручивающих усилий.

Особенность бетона состоит в способности принимать гигантские давления без каких-либо последствий.

При этом, он практически беззащитен перед разнонаправленными усилиями, быстро покрывается трещинами и разрушается.

Поэтому для ленты крайне опасны любые усилия, приложенные в одной точке — например, боковые или вертикальные нагрузки пучения. Арматурные стержни предназначены для приема этих усилий на себя.

Существует горизонтальная (рабочая) и вертикальная арматура. Основные нагрузки принимают горизонтальные стержни.

Они имеют больший диаметр и рифленую поверхность, обладающую хорошим сцеплением с бетоном.

Вертикальные стержни выполняют две функции:

  • Фиксация рабочей арматуры в необходимом положении до момента заливки бетоном.
  • Частичная компенсация скручивающих усилий.

Первая задача основная, а вторая — дополнительная, поскольку наличие таких специфических нагрузок наблюдается довольно редко.

В большинстве случаев вертикальная (гладкая) арматура служит лишь опорной конструкцией, удерживающей рабочие стержни в необходимом положении до момента заливки.

Они довольно толстые, так как заливка — процесс с достаточно интенсивными воздействиями на каркас, сосредоточенными в одной точке (место падения тяжелого материала в опалубку), а также распределенными по всей длине (штыкование, обработка виброплитой).

Ассортимент металлопродукции


Классы арматурной стали

Для железобетонных конструкций используют арматуру:

  • горячекатаную, гладкую или с периодическим профилем (кольцевым или серповидным) диаметром от 6 до 40 мм;
  • термически и механически упроченную с периодическим профилем, 6–40 мм;
  • холоднодеформированную периодического сечения (3–12 мм).

Рекомендовано использовать гладкую арматуру классом не ниже А-240 (А-I). Для ребристой (периодического профиля) выбирают класс А-300 и выше.

Предпочтительно использовать изделия с периодическим профилем – с приливами в виде колец или серпа. Неровности увеличивают площадь сцепления стержней с бетоном и прочность всей конструкции.

В последнее время в продаже появилась композитная арматура. Производитель рекомендует её использовать взамен стальных изделий.

Определение глубины заложения

Порядок нахождения предусматривает выявление факторов негативного влияния, которые зависят от:

  • геологических характеристик строительной площадки;
  • климатических особенностей региона;
  • наличия в проекте заглубленных подвалов.

На данном этапе работ находят места расположения на прочных грунтах. Основание не рекомендовано опирать на рыхлые и пластичные массивы, погружать в подпочвенные воды. Одним из серьезных признаков нестабильности является критическая отметка промерзания земляных пластов, приводящая к пучению.

Установив все критические моменты, определяют допустимую глубину дна котлована. Согласно СНиП в окончательном варианте она должна быть кратной 10 см. Например, получив 68 см, принимаете к исполнению —70 см.

Корректировка конструкции ж/б плиты.

Если заменить дорогостоящий плитный фундамент ленточным невозможно по ряду объективных причин, можно постараться снизить бюджет строительства. Например, при толщине 30 см крупногабаритные конструкции сложно залить даже при регулярном приеме смеси из миксеров. Выходом часто становится подбетонка:

  • при толщине 5 – 7 см она не требует армирования
  • заливается в один прием
  • выравнивает основание
  • защищает гидроизоляцию от порывов щебнем
  • снижает толщину защитного слоя (нижнего) на 20 – 35 мм
  • использует тощий бетон

Как рассчитать арматуру для монолитной плиты. Однако в этом случае сечение стержней верхнего слоя придется пересчитать. Для несимметричных плит (внутренняя стена смещена относительно центра конструкции) производится расчет по большему значению длины пролета, как для симметричных. Запас прочности повысится при незначительном повышении сметы.

Подобным способом можно рассчитывать арматуру для плитных фундаментов любой сложности. Кроме того, существует ПО для проектировщиков, делающих это с высокой точностью.

https://youtube.com/watch?v=ZwjVCkUcF2E

Расчет количества арматуры на фундамент плитного типа

Фундамент плитной конструкции применяется для строительства жилых зданий на пучинистых грунтах. Для обеспечения прочностных характеристик применяются арматурные стержни диаметром 10–12 мм. При повышенной массе строений диаметр прутков следует увеличить до 1,4–1,6 см.

Рассчитать количество арматуры для фундамента плитной конструкции можно, используя следующую информацию:

  • пространственный каркас из арматуры сооружается в двух уровнях;
  • соединение стержней выполняется в виде квадратных ячеек со стороной 15–20 см;
  • обвязка выполняется отожженной проволокой в каждой точке соединения.

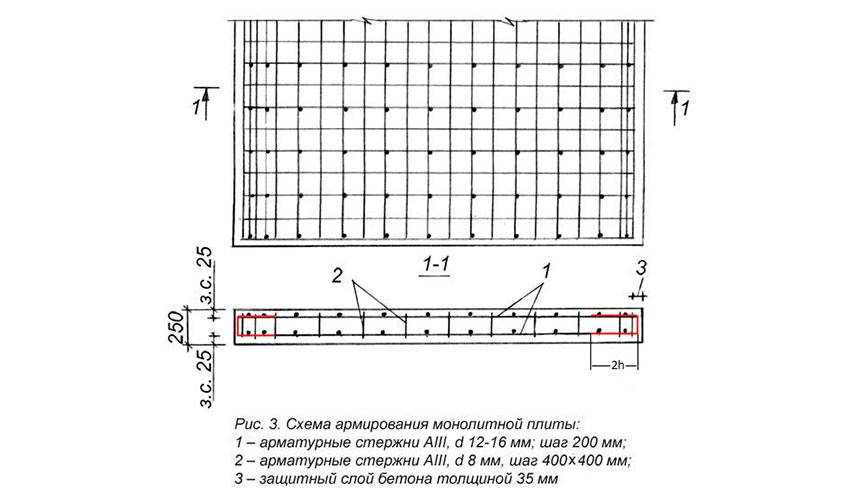

Схема армирования монолитной плиты фундамента

Для определения потребности в арматуре выполните следующие операции:

  1. Определите количество горизонтальных прутков в каждом ярусе.
  2. Вычислите общий метраж арматурных стержней, формирующих ячейки.
  3. Прибавьте суммарную длину вертикальных опор, объединяющих ярусы.

2 Технология выполнения работ

После того, как количество арматуры определено должна быть выбрана схема армирования ленточного фундамента, согласно которой будет собираться армокаркас. Прямые участки конструкции выполняются из цельных прутьев, тогда как на угловых местах необходимо дополнительное усиление выгнутой в П либо Г-образную форму арматурой. Использование перпендикулярного перехлеста отдельных стержней арматуры на местах углов и примыканий не допускается.

Правильное армирование углов ленточного фундамента представлено на схеме:

Армирование углов фундамента

Схема армирования ленточного фундамента в местах примыканий:

Армирование ленточного фундамента своими руками предполагает сборку каркаса в удобном месте и его последующего размещения внутри опалубки. Технология требует гибки арматуры в прямоугольные хомуты, что в домашних условиях легко выполнить с помощью самодельного приспособления.

На 20-ом швеллере нужно вырезать болгаркой канавки, в которые впоследствии вставляется арматура, и на пруток одевается отрезок стальной трубы, использующийся в качестве рычага. Готовые кольца надо скрепить сваркой либо связать проволокой. Для прутков диаметром 10-15 мм используется проволока 1.2-1.5 мм.

Длина прутков на продольном поясе должна равняться длине стороны дома. Стержни продеваются внутрь кольца и фиксируются вязальной проволокой по углам хомута и в его центральной части. Шаг между хомутами — 30 см. На выходе вы должны иметь 4 составляющих части каркаса — 2 равные длине и 2 меньшие, равные ширине дома. Далее выполняется укладка каркасов в траншею и их соединение выгнутыми под углом прутками арматуры в соответствии с представленной выше схемой.

Гибка хомутов из арматуры

При установке каркаса внутрь траншеи надо соблюдать следующие правила:

  • каркас необходимо поднять над дном траншеи с помощью подставок на 5 см — требования СНиП не позволяют использовать в этих целях обломки кирпичей;
  • укладка должна выполнятся строго по горизонтальному уровню;
  • каркас необходимо зафиксировать относительно боковых стенок траншеи с помощью забитых в ее стенки штырей, чтобы арматуры не сдвинулась при бетонировании.

Армирование ленточного фундамента по технологии исполнения идентично для оснований мелкозаглубленного и заглубленного типа. После установки армокаркаса начинается этап бетонирования — для заливки используется бетон марки М200. Определить требуемое количество бетона можно исходя из объемов фундамента — нужно перемножить длину, ширину и периметр ленты.

Армокаркас фундаментной ленты

Отметим, что технология строительства ленточного фундамента требует обязательного обустройства на дне траншеи уплотняющей подушки из одинаковых по толщине слоев песка и щебня (толщина от 10 до 20 см каждый)

Используется подушка в качестве защиты фундамента от нагрузок вертикального пучения, что особенно важно при обустройстве мелкозаглубленного основания, размещенного в пласте промерзающего грунта

Расшифровка таблицы арматуры с характеристикой каждого класса

Каждый класс арматуры имеет собственную характеристику, при этом многие данные могут совпадать у разных видов или кардинально различаться. Основные их параметры приведены ниже.

АI или А240 – арматура, представляющая собой гладкоствольный стержень с поперечным сечением от 6 до 40 мм. Ее применяют в изготовлении железобетонных изделий, для возведения монолитных и опорных конструкций. Арматуру любого диаметра производят в прутьях, фасуют в упаковки. Допускается производство продукции сечением до 12 мм в бухтах.

АII или А300 – это профиль с рифленой поверхностью и диаметром от 10 до 80 мм. Принадлежит к материалам, удерживающим сильное давление. Они служат как основа несущей конструкции, которая испытывает основную нагрузку. Используют в возведении малоэтажек, монолитных зданий и во время ремонтов.

АIII или А400, А500 – арматурные стержни, имеющие периодический профиль с сечением от 6 до 40 мм. Самый популярный класс арматуры широкого применения как в жилищном строительстве, так и в промышленном или коммерческом. Также используют в производстве ЖБИ, при строительстве автодорог и тротуаров. Изделия с диаметром до 10 мм выпускают в мотках, свыше данного размера – в стержнях.

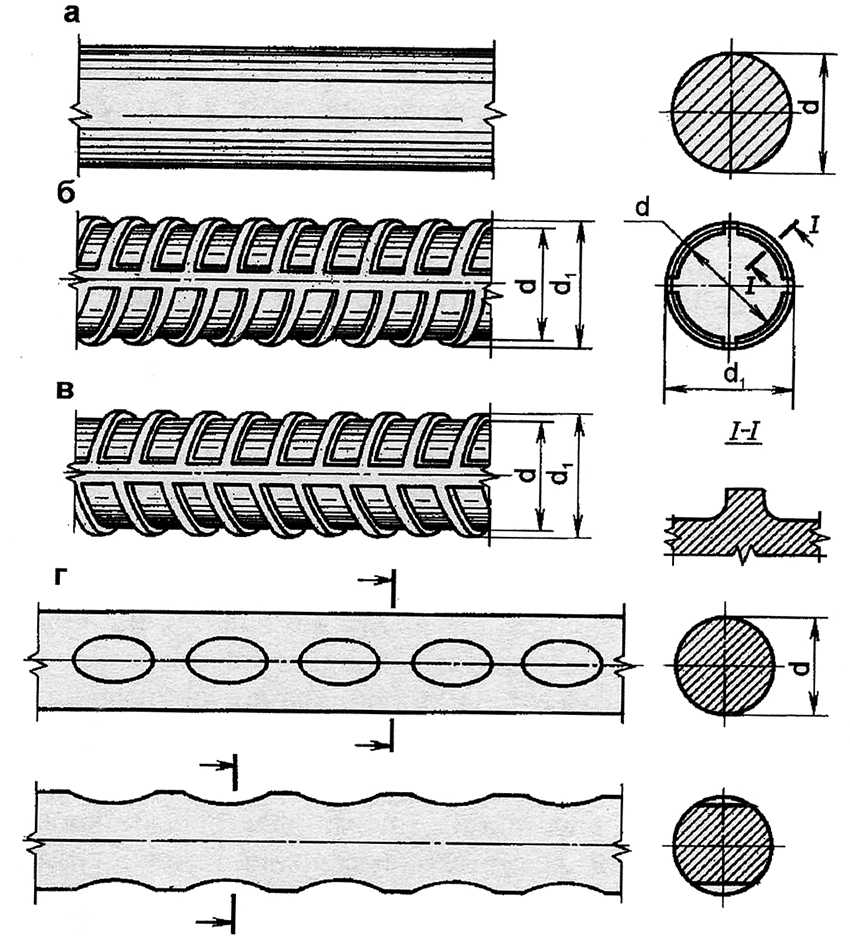

а – стержневая гладкая класса А240; б – стержневая периодического профиля класса А300; в – класса А400 и выше; г – проволочная класса В600.

АIV или А600 – стержни диаметром 10-32 мм. Их применяют в сооружении напряженных элементов. Изделия сходны с продукцией класса АІІІ, но имеют меньшую частоту ребер.

АV или А800 – редко встречающийся сортамент арматуры, обладающий высокой степенью прочности. Используют в строительстве особо крупных и сверхтяжелых объектов, таких как мосты, причалы, метро, ГЭС.

А6 (А1000) – производится из термостойкой стали. Имеет повышенный уровень сопротивляемости к разным видам деформации. Применяется в многоэтажном строительстве.

Виды и размеры

Существует две основные разновидности арматуры:

  • Металлическая.
  • Композитная.

Металлические стержни, используемые для сборки арматурного каркаса, имеют ребристую или гладкую поверхность.

Ребристые стержни идут на горизонтальную (рабочую) арматуру, так как они имеют повышенную силу сцепления с бетоном, необходимую для качественного выполнения своих функций.

Вертикальные прутки, как правило, гладкие, так как их задача сводится к поддержанию в нужном положении рабочих стержней до момента заливки. Диаметр стержней колеблется в пределах от 5,5 до 80 мм. Для частного домостроения используются рабочие стержни 10, 12 и 14 мм и гладкие 6-8 мм.

Композитная арматура состоит из разных элементов:

  • Стекло.
  • Углерод.
  • Базальт.
  • Арамид.
  • Полимерные добавки.

Наиболее широко применяется стеклопластиковая арматура.

Она имеет наибольшую прочность, самая жесткая и устойчивая к растягивающим нагрузкам из всех остальных вариантов.

Как и все виды композитных стержней, стеклопластиковая арматура полностью устойчива к воздействию влаги.

Производители заявляют о неизменности эксплуатационных качеств в течение всего периода службы, но на практике справедливость такого утверждения пока не проверена. Проблема композитной арматуры в сложности технологии, из-за которой качество материала у разных производителей заметно отличается.

Кроме того, композитные стержни не способны сгибаться, что неудобно при сборке каркасов и снижает прочность угловых соединений каркаса.

ВАЖНО!
Среди строителей отношение к композитной арматуре сложное. Не отрицая положительных качеств, они не слишком доверяют малоизученным строительным материалам, не прошедшим полный цикл эксплуатации

Кроме того, металлическая арматура имеет вполне определенные технические характеристики, тогда как композитные виды обладают довольно большим разбросом свойств. Все эти факторы ограничивают применение композитных стержней.

Общая схема монтажа

Порядок действий при строительстве мелкозаглубленного ленточного основания:

  • Удаление верхнего слоя почвы, планировка и разметка участка.
  • Рытье траншеи на определенную глубину и ширину.
  • Создание песчаной подушки.
  • Сборка и монтаж опалубки.
  • Вязка армпояса.
  • Заливка бетона, выдержка до нужной степени застывания.
  • Завершение работ.

Все без исключения этапы должны быть выполнены в правильной последовательности.

ВАЖНО!

Глубина траншеи должна быть увеличена на толщину слоя песчаной засыпки, около 20 см.

Подушка под фундамент

Слой песчаной засыпки необходим для выравнивания дна траншеи и создания дренирующего эффекта

Используется просеянный речной песок (в идеале), без примесей глины (это важно!). Засыпка производится на толщину 20 см

Подушку проверяют на горизонталь и тщательно трамбуют. От качества уплотнения зависит возможность просадок ленты. поэтому необходимо добиться максимальной плотности. Качество проверяют, пройдя по подушке — если следов не остается, значит, трамбовка качественная.

Марка бетона и арматуры

Для заливки ленточного фундамента используется преимущественно бетон М200. Этот материал имеет достаточную прочность, чтобы нести и более тяжелые постройки, но пользоваться бетоном меньшей плотности не рекомендуется.

Качество материала бывает разным, а некоторый запас прочности в данном случае не повредит.

Толщина рабочих стержней арматуры для ленты под пенобетон составляет 12 мм, а для вертикальной (гладкой) арматуры можно использовать прутки 8 мм. Этого вполне достаточно, учитывая относительно небольшие размеры ленты.

При использовании композитной (стеклопластиковой) арматуры следует придерживаться тех же размеров, поскольку уменьшение диаметра стержней может привести к деформациям при заливке бетона.

Монтаж опалубки

Для создания опалубки необходимо запастись деревянными обрезными досками.

Размеры ленты невелики, поэтому подойдет пиломатериал толщиной 25 мм, но, если параметры фундамента достаточно велики, можно применить доски толщиной 30 или 40 мм.

Опалубку собирают поэтапно:

  • Рядом с траншеей собирают щиты шириной не 10-15 см больше, чем высота ленты.
  • Щиты опускают в траншею, выравнивают по осям и соединяют поперечинами. Их размер определяет ширину ленты.
  • Снаружи щиты фиксируют наклонными упорами и вертикальными опорными планками.

При сборке щитов необходимо следить за плотностью соединения. Щелей больше 3 мм не должно быть, это вызовет вытекание бетона. При обнаружении зазоров надо их заткнуть паклей или забить деревянными рейками.

Армирование и вязка

Сборка арматурного каркаса производится по стандартной схеме. Необходимо образовать пространственную решетку из четырех рабочих стержней (два вверху и два внизу), с глубиной погружения в бетон 2-5 см. Вертикальные элементы (хомуты) устанавливаются с шагом около 40 см.

Тщательно оформляются углы, на которых устанавливаются дополнительные стержни для усиления стыков.

Соединение стержней можно производить с помощью электросварки, но для арматуры такого размера обычно используют вязку стальной отожженной проволокой (1-1,5 мм ). Кусок проволоки около 25-30 см длиной сгибается вдвое, затем соединение стержней обхватывается снизу в диагональном направлении.

Концы поднимаются вверх, специальным крючком захватывают петлю и скручивают ее на 4-6 оборотов, плотно притягивая прутки друг к другу. Соединение получается прочным, а навык работы приобретается очень быстро.

Заливка

Заливку необходимо произвести за один раз

Это важно, так как соединение начавшего схватываться бетона со свежей заливкой не может быть достаточно прочным, при возникновении перерыва больше суток придется останавливать заливку и ждать, пока бетон полностью застынет

При этом, полноценного монолита создать уже не удастся, поэтому необходимо организовать работу так, чтобы залить за один раз.

Рекомендуется заказать готовый бетон, который доставят прямо на площадку.Это освободит рабочие руки и поможет получить материал с гарантированным и одинаковым качеством.

Заливка производится с разных точек, чтобы бетон равномерно растекался по всей длине опалубки. Для удаления воздушных пузырей используют вибромашины или обычные вилы.

По окончании заливки поверхность ленты приглаживают, затем опалубку накрывают полиэтиленом для защиты от солнечных лучей или дождя.

Вычисление стоимости строительных материалов

Зная количество материалов, несложно подсчитать их стоимость. Надо лишь количество умножить на цену единицы каждого материала, после чего сложить полученные значения в единую сумму.

Например, для дома 6 на 8 м, лента 4 типа высотой 70 см и толщиной 4 см:

  • Объем бетона — 11 м3. Цена за 1 м3 — 3500 руб. Итого стоимость материала составит 38500 руб. К этому надо прибавить цену доставки, которая зависит от расстояния и у каждого предприятия может быть своя.
  • Количество опалубки — 60 досок (1,3 м3). Цена — 8500 • 1,3 = 11050 руб.
  • Количество арматуры — 310 кг (0,31 т). Общая стоимость — 6216 руб.
  • Итого — 38500 + 11050 + 6216 = 55766 руб.

Необходимо учесть, что в расчете не рассмотрены стоимость доставки материалов, нет цены соединительных элементов и прочих расходных и дополнительных материалов.

Поэтому общую сумму следует увеличить на 10-15 %.

Схема армирования

На ленточном фундаменте появляются больше продольных растяжений, чем поперечных. Поэтому в качестве поперечных прутов можно выбрать стержни с гладкой поверхностью, а в качестве продольных — рифленые. Больше всего приходится нагрузок на углы. Потому при их армировании, необходимо, чтобы один конец стержня уходил в одну стену, а второй — в другую.

Процесс армирования следует начинать с монтажа опалубки. Внутри ее надо выложить слоем пергамента. Основное предназначение опалубки — облегчить снятие конструкции. Задачей каркаса является равномерное распределение всех нагрузок на основание.

Его схема простая:

  • в дно траншеи вбивают стальные стержни, равные по длине глубине фундамента. Необходимо, чтобы от опалубки было, в среднем, 50 мм с шагом 400-600 мм;
  • устанавливают подставки (80-100 мм);
  • на них крепят 2-3 нитки нижнего ряда прутов. Для подставок можно использовать кирпичи, установив их на ребра;
  • вверху и внизу ряды закрепляют поперечными перемычками к вертикальному штырю;
  • места, где они пересеклись, скрепляют вязкой проволоки или сваркой.

При расчете и возведении ленточного фундамента рекомендуется учитывать требования СНиП, чтобы конструкция была прочной и долговечной

Сварочные работы способствуют перегреву металла и влекут за собой изменение свойств. Толщина стержней в таких местах тоже уменьшается. Поэтому для вязки чаще используют проволоку. После армирования необходимо сделать только отверстия для вентиляции и заполнить траншеи бетонным раствором.

Как узнать площадь сечения?

Как говорилось выше, сечение арматурных стержней является самым важным фактором, влияющим на их прочность. Поэтому подходить к выбору следует очень ответственно – чем большие нагрузки будет выдерживать конструкция, тем больше должно быть сечение.

Обычно определить этот параметр совсем не сложно – покупая материал в магазине, можно уточнить у продавца или же заглянуть в паспорт, каким сопровождается арматура. Увы, это не всегда возможно. Например, если вы покупаете строительные материалы на рынке или же используете старые, давно валявшиеся на даче, металлические пруты, то все расчеты придется делать самостоятельно.

Здесь крайне важно не ошибиться при проведении замеров. Для начала нужно узнать диаметр

Понадобится достаточно точный инструмент – желательно штангенциркуль. Используй его, замерьте толщину прутов. Показатель может значительно колебаться – выпускается арматура толщиной от 3 до 40 миллиметров – и это только для стандартного строительства. При измерениях получился не столь круглый результат, а с цифрами после запятой? В таком случае число следует округлить до ближайшего целого. Не стоит волноваться или опасаться, что вам попался бракованный материал. Диаметр и, соответственно, площадь поверхности может незначительно изменяться – это предусмотрено ГОСТом, нормирующим арматуру. Так что, результаты измерений одного и того же прута могут различаться на десятые доли миллиметра. Для точности можно произвести серию замеров – определить диаметр в начале, конце и середине прута. Тогда вы точно будете знать нужное число.

Если вам уже известна толщина арматуры, таблица поперечного сечения позволит моментально узнать нужный показатель.

Таблицы под рукой нет? Тогда помогут нехитрые расчеты. Сначала необходимо узнать радиус – это просто, достаточно разделить диаметр на два. Теперь вспоминаем школьный курс геометрии – площадь окружности равна числу Пи умноженному на квадрат радиуса. Для наглядности рассмотрим пример:

  1. Работаем со штангенциркулем и получаем диаметр в 6 миллиметров.
  2. Делим на два и получаем радиус – 3 миллиметра.
  3. Возводим в квадрат – 9 квадратных миллиметров.
  4. Умножаем на 3.14 сотых = 28,26 квадратных миллиметров или 0,2826 квадратных сантиметров.

Однако, такой прием обычно подходит при работе с гладким прутом. Если же вас интересует площадь поперечного сечения арматуры с ребристой поверхностью, то расчеты немного усложняются.

Монолитный фундамент при строительстве домов

Если на вашем земельном участке неравномерная почва, например, имеются песчаные подушки, торфяники и другие неравномерности, то советуем возводить дом на монолитном фундаменте. Монолитный фундамент имеет очень высокую устойчивость к любым видам нагрузок, и этот показатель позволяет при строительстве домов не опасаться просадки почвы.

Технология строительства монолитной плиты состоит из следующих основных этапов.

В первую очередь поручите специалистам провести геодезические изыскания на строительном участке. И только с учетом исследований грунта и конструкции здания можно будет определить вид монолитной плиты и рассчитать ее параметры. Затем следует подготовить котлован. Для этого вида работ вам потребуется специальная техника.

На следующем этапе на дне котлована создается песчаная подушка. С этой целью основание котлована тщательно утрамбовывается и прокладывается геотекстильной тканью. По геоткани рассыпается песок, толщиной не менее 0,2 м, поливается водой и утрамбовывается.

После высыхания песок засыпается слоем щебня 0,2-0,4 м, затем также трамбуется. И еще один слой песка, сверху по щебню, толщиной не менее 0,2 м, все слои поливаются водой и плотно утрамбовываются.

На полученный слой щебня с песком заливается тонкий слой бетона, армированного сеткой (подбетонка).

Бетон нужно выдержать до полного схватывания, после чего на образовавшуюся подушку укладывается слой гидроизоляционного материала.

По периметру подбетонки устанавливается опалубка из досок. Для избежания деформации стен она должна быть тщательно очищена и смочена водой. После установки опалубку стягивают болтами или выравнивающими балками. Необходимо всю опалубочную коробку присыпать щебнем или грунтом, укрепить подпорками из досок или арматуры.

После этого можно начинать армирование, для этого понадобится арматура. Советуем использовать витую арматуру, и не применять сварку. Стянутые проволокой пруты будут подвижнее и спасут плиту в случае неравномерной нагрузки. Тогда как сваренные пруты увеличат нагрузку, и плита может дать трещины.

Предпоследний этап состоит из бетонирования монолитного фундамента. Перед бетонной заливкой плиты фундамента необходимо предусмотреть подготовку вводов в помещение под канализацию, водоснабжение, дренаж. Бетон заливают слоями, примерно, по 15 см каждый, после чего все тщательно ровняется лопатой. Трамбовать бетон необходимо до тех пор, пока на нем не появится вода. Затем специальными приспособлениями делаем поверхность полностью гладкой.

Когда весь процесс бетонирования завершен, и бетон затвердел, начинается разборка опалубки. После этого возведение фундамента из монолитной плиты считается завершенным.

Советуем при строительстве по периметру будущего дома обязательно устанавливать дренажную систему, которая будет защищать подвал от проникновения грунтовых вод.

Вычисление количества арматуры и проволоки.

Арматура для фундамента применяется для создания прочного и надежного фундамента

При вычислении необходимого количества арматуры, важно учесть сам тип фундамента, грунта и нагрузки. При выборе необходимо учесть вид грунта и вес сооружения

Если грунт достаточно плотный, то под воздействием веса здания его деформация будет слабой, значит от фундамента не потребуется очень высокая устойчивость.

Ленточный тип фундамента. Количество арматуры и вязальной проволоки.

Для ленточного фундамента не понадобится слишком толстая арматура (10-12 мм), ведь этот фундамент имеет большую несущую способность. Продольные прутки арматур испытывают основную нагрузку и укладываются в 10 см от поверхности бетона. Вертикальные и поперечные прутки не испытывают нагрузки, вот почему для них используется гладкая арматура.

Для дома 5 на 8 м и ещё одна внутренние стены, вся длина фундамента составит 45 метров. Общий расход гладкой арматуры на всю площадь фундамента составит 97,5 метра. Также прибавляем длину фундамента для внутренних стен.

Число вязальной проволоки при всей длине фундамента 45 м и шаге в 40 см для одного соединения будет равна 30 см, а общее количество (45 м /0,4 м)*3 (кол-во уровней)=338, умножаем на размер проволоки 338*0,3=102 метра вязальной проволоки.

Столбчатый тип фундамента. Количество арматуры и вязальной проволоки.

Столбчатый тип фундамента не испытывает сильной нагрузки, и для его армирования по вертикали подходит ребристая арматура с диаметром в 1 см. Горизонтальная арматура не испытывает на себе никаких нагрузок, она служит только для соединения вертикальных, для нее подходит гладкая арматура толщиной 0,6.

Например, высота столба в 1,5 м и имеющий диаметр 15 см, хватит всего 4 прута в 7,5 см и связкой в трех местах. Общее количество ребристой арматуры толщиной 1 см составит 1,5 м*4=6 м. Необходимое количество гладкой арматуры для одного соединения будет 30 см, а общее количество 90 см.

Также очень просто рассчитать количество вязальной проволоки. Количество соединений, 3 горизонтальных прутка, умножаем на количество вертикальных и на количество проволоки для одного соединения: 3*4*30 см=3,6 метра, а общее количество 3,6*20=72 метра.

Плиточный тип фундамента. Количество арматуры и вязальной проволоки.

Количество арматуры зависит от грунта и веса здания. Допустим, ваша конструкция стоит на устойчивом грунте и имеет небольшой вес, тогда подойдет тонкая арматура, диаметром 1 сантиметр. Ну, а если конструкция дома тяжелая и стоит на неустойчивом грунте, то вам подойдет более толстая арматура от 14 мм. Шаг арматурного каркаса составляет как минимум 20 сантиметров.

К примеру, фундамент частной постройки имеет длину 8 метров и ширину 5 метров. При частоте шага в 30 сантиметров по длине необходимо 27 прутков, а по ширине 17. Необходимо 2 пояса, поэтому число прутков составляет (30+27)*2=114. Теперь это число умножим на длину одного прутка.

Затем сделаем соединение в местах верхней сетки арматуры с нижней сеткой, то же самое сделаем в месте пересечений продольных и поперечных прутков. Число соединений будет равно 27*17= 459.

При толщине плиты в 20 сантиметров и расстоянии каркаса от поверхности 5 см, значит для одного соединения нужен прут арматуры длиной 20см-10 см=10 см, и теперь общее число соединений равно 459* 0,1 м=45,9 метров арматуры.

По числу мест пересечений горизонтальных прутков, можно посчитать количество необходимой проволоки. Соединений на нижнем уровне будет 459 и столько же на верхнем, всего получится 918 соединений. Для связки одного такого места нужна проволока, которая согнута пополам, вся длина для одного соединения составляет 30 см, значит 918 м *0,3 м=275,4 метра.

Поделитесь в социальных сетях:FacebookTwittervKontakte
Напишите комментарий
